Все знакомы с шуруповертом. Это ручной электроинструмент, предназначенный для закручивания и раскручивания разнообразного крепежа. Это главное направление его применения, но не единственное. С помощью шуруповерта можно создать великое множество полезных и нужных вещей.
Шуруповерт как генератор
Шуруповерт можно использовать в качестве генератора. Сделать это очень просто. Нужно снять аккумуляторную батарею, на клеммы с помощью крокодильчиков присоединить провода и подключать их к потребителю. Обязательно предварительно необходимо мультиметром проверить полярность. В патрон нужно вставить и зажать шестигранный ключ для сборки мебели. Посредством вращения шпинделя будет вырабатываться ток, который поступит потребителю. Правда, стоит отметить, что напряжения вырабатываемого этой электрической машиной хватит разве что для зарядки мобильного телефона или работы небольшой светодиодной лампы.
Использование энергии ветра с помощью шуруповерта
По этому принципу строят ветрогенераторы из шуруповерта, но вырабатываемый ток настолько мал, что игра не стоит свеч. Его установка более эффективна в районах большой ветровой нагрузки, хотя и там результат себя не оправдывает.
Оборудование для столярной мастерской
Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.
Токарный станок по дереву
При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.
Настольный сверлильный станок
Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.
В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.
Ручной фрезер из шуруповерта: пошаговая инструкция
Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.
Собрать самодельный фрезер довольно легко. Для этого необходимо:
- Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
- В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
- Изготовить хомут по диаметру ручного инструмента.
- На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
- Установить ребро жесткости.
- На вертикальной стойке зафиксировать шуруповерт упором.
- В патрон инструмента установить фрезу.
Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.
Дисковая пила
Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала. Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра.
Модернизация детских транспортных средств
И конечно же, все лучшее – детям. На базе шуруповерта можно сделать модернизацию многих детских средств передвижения. Например, детскую педальную машинку переделать в электромобиль.
Электромобиль
Для изготовления автомобиля с электроприводом понадобится:
- Рама из стальной профильной трубы. Ее можно изготовить своими руками.
- Колеса можно применить от садовой тележки на резиновом ходу.
- Кузов можно взять от старой педальной машины или придумать какое-нибудь креативное решение. Например, спаять из пластиковых труб.
- В качестве электропривода необходимо использовать два двигателя от шуруповертов и редуктора с этого же электроинструмента. Для них изготавливаются отдельные корпуса, в которых выходной вал устанавливается на 201 подшипник.
- Аккумулятор. Можно использовать обычный автомобильный 6СТ60.
После того как все комплектующие приготовлены, остается собрать электромобиль. Этот процесс несложный и под силу каждому мужчине, имеющим даже поверхностное представление о слесарном деле.
Электросамокат и велосипед с электроприводом
Еще одним применением шуруповерта в создании транспортных средств можно назвать электросамокат или электровелосипед. Принцип такой модернизации основан на установке цепной передачи между звездочкой колеса и звездочкой электромотора с редуктором шуруповерта. Питание этого устройства осуществляется от аккумуляторной батареи ручного инструмента. Такое решение не требует больших затрат. В результате усовершенствования получают транспортное средство со скоростью движения от 5 до 15 км/час.
Электрический снегоход
С помощью шуруповерта можно сделать не только транспорт на колесах, но и самый настоящий снегоход. Использовать для этого нужно электромобиль, проведя ряд соответствующих модернизаций. Необходимо усовершенствовать раму электромобиля для установки на нее ведущего колеса. Вместо ведомых колес нужно установить лыжи, пластмассовую баранку автомобиля заменить металлическим велосипедным рулем. Привод ведущего колеса осуществляется через цепную передачу от шуруповерта.
Сборка такой чудо-техники не займет много времени, а главное, средств. Все затраты окупятся радостью ребенка, для которого транспортное средство с электроприводом станет настоящим подарком.
Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве
Кроме перечисленных механизмов, шуруповерт можно применить и для воплощения других идей в хозяйстве. Этот ручной электроинструмент поможет автоматизировать открывание въездных ворот, сделать лебедку для автомобиля или ножницы для резки металла. Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы. Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.
Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.
Самая обычная домашняя дрель или аккумуляторный шуруповерт могут очень необычно применяться в домашнем хозяйстве и повседневной жизни. Порой они способны даже творить чудеса, особенно если… «я у мамы инженер» )
Шуруповерты используются домашними мастерами, помимо их прямого назначения (ввинчивание шурупов, саморезов и прочих крепежных изделий, сверления различных отверстий) довольно в нестандартных случаях. К примеру, с помощью шуруповерта можно чистить засорившиеся сливные отверстия и канализационные трубы. Для этого в зажимной патрон нужно закрепить согнутую пополам проволоку или небольшой тросик для чистки канализационных труб, аккуратно просунуть в сливное отверстие и на малых оборотах прочистить засорившуюся трубу.
Также шуруповерт поможет компактно смотать для хранения большие отрезки веревок, проводов или проволоки. При помощи вкрученного самореза прикрепите к патрону деревянный брусок, на который будет наматываться на малых оборотах провод или что-то другое. По такому же принципу можно закручивать проволоку при изготовлении пружины в домашних условиях.
Прикрепив к патрону щетку можно быстро начистить до блеска обувь)
Если у вас еще нет шуруповерта, то купить недорогую модель, к примеру что-то из бренда Zenit, можно на сайте http://ek.ua/list/344/zenit/ . E-Katalog поможет подобрать технику с заданными параметрами по лучшей цене.
Аккумуляторный шуруповерт может пригодиться при уборке ванных комнат и чистке сантехники.
Такое приспособление намного облегчит ваш ручной труд.
Но настоящий «мамин инженер» проявляется если мужчину допускают на кухню! Здесь лень и инженерная фантазия получают огромный простор для творчества)))

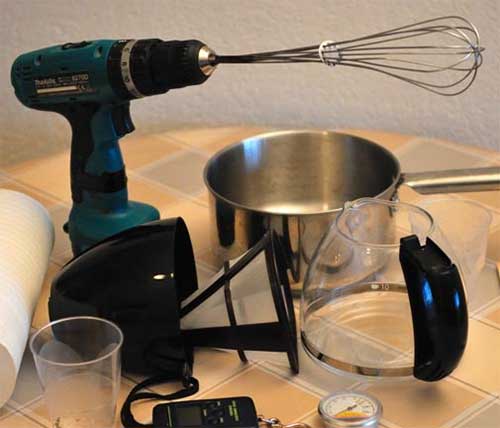

Самое распространенное применение шуруповерта на кухне, это использование его в качестве миксера. Ведь достаточно закрепить в патроне венчик, вилку или даже ножницы и можно с легкостью взбивать крем или месить тесто.
Также довольно необычно можно использовать шуруповерт в качестве блендера.
Еще умельцы приспосабливают шуруповерт к ручной кофемолке, перцемолке и даже к мясорубке. А уж при чистке большого количества картошки или яблок этот гаджет вообще становиться незаменимым!
Вот видео-инструкция по использованию шуруповерта на кухне:
Такой полезный инструмент. Правда?)
А вот и очень необычное применение шуруповерта для любителей рыбной ловли!
Ловля рыбы на шуруповерт
И подсекает резко и тянет быстро 😉
Если у вас имеется резиновая лодка, но нет мотора, то можно соорудить портативный электромотор из аккумуляторного шуруповерта. Зарядки одной батареии хватит на 7-10 мин)
Электромотор для лодки
Расширяем возможности портативного шуруповерта своими руками.
Работа тонкими сверлами с электродрелью практически невозможна. Одно неосторожное движение и сверло сломано.
А, между тем, бывает необходимость сверлить отверстия в труднодоступных местах, куда не доберешься со .

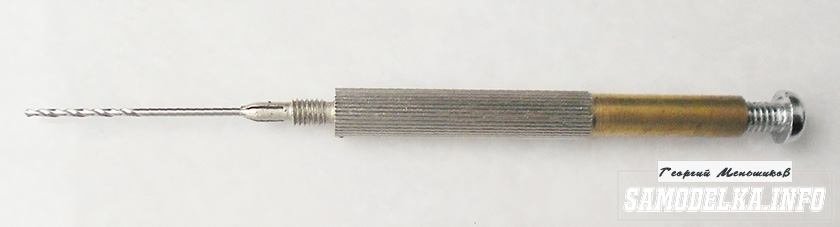

Приходится сверлить вручную, зажав сверло в держателе. Однако с помощью можно решить эту проблему. Нужно только пожертвовать одной битой (вставкой для шуруповерта), обрезать ее на шлифовальном круге, как показано на рисунке, и соединить с миниатюрным патрончиком.
Подогнать биту к патрончику довольно просто. Установите биту в шуруповерт, включите его и осторожно подведите вращающуюся биту к шлифовальному кругу. При обтачивании старайтесь не двигать шуруповерт, лучше прижать его к подручнику шлифовального круга.
Медленное, по сравнению с дрелью, вращение шуруповерта даже полезно. Легче контролировать сверление, сверло не нагревается при работе и не сваривается с пластмассами.
Конечно глубокое сверление, особенно в металле, вы не получите – для этого нужен , но во многих других случаях такая доработка шуруповерта может оказаться полезной.
Сломался шуруповерт? Не спешите его выбрасывать. Если руки у вас золотые и вы профессиональный инженер-конструктор или вы просто любитель смастерить что-нибудь эксклюзивное, если у вас сын - юный техник или по выходным вы собираетесь с друзьями и делитесь свежими конструкторскими идеями, то неисправный шуруповерт - для вас просто находка.
Попробуйте использовать основные части инструмента, чтобы сделать самоделки из шуруповерта. Что может пригодиться? Прежде всего, это, конечно, мотор. Хотя, использовать можно практически все, начиная от корпуса и заканчивая аккумулятором, в зависимости от того, какие части исправны. Для того чтобы придумать, что же конкретно сделать из шуруповерта – лучше всего включить свою фантазию. Но если в конструировании вы еще новичок, мы можем предложить вам несколько готовых вариантов, чтобы самоделки из шуруповерта были полезными и, самое главное, рабочими.
Итак, вот краткий перечень того, что может получиться из старого шуруповерта в руках креативного мастера:
Шуруповерт-газонокосилка. Понадобится шуруповерт, 2 крепких лезвия для ножа или полотно от ножовки по металлу, а также болт и гайки. Ножи крест-накрест крепятся к сверлу, включаем шуруповерт, получаем движущиеся ножи.
Шуруповерт-блендер или миксер. И даже . Принцип тот же, разница только в рабочей насадке.
Электровертел для жарки мяса или вентилятор для раздува углей в мангале.
Много вариантов более сложных, но и более интересных. Это всевозможные электромобили. Здесь большой простор для фантазии конструктора. Корпус шуруповерта можно использовать в конструкции каркаса, моторчик по прямому функциональному назначению. Некоторые умельцы делают даже машинки на пульте управления. Шуруповерты в несвойственных им целях используют даже инженеры-дизайнеры. Например, в Европе уже появился такой концептуальный транспорт, где двигателями являются шуруповерты фирмы Бош.
Ветрогенератор. Понадобится двигатель и зажимной патрон. Лопасти можно сделать из труб ПВХ. Конечно, нужны будут еще некоторые детали, трубки, гайки, подшипники, но основными деталями стали именно те, которые можно получить из шуруповерта с севшим аккумулятором.
Есть и еще более нестандартные варианты, например, использовать моторчик для конструкции устройства, качающего детскую коляску. В этом случае понадобится платформа с ограничителями, на которую установите коляску, двигатель, пара рычагов и шестеренок.
Это далеко не исчерпывающий список самоделок из шуруповерта. Для мастера, имеющего представление о принципах работы электроинструмента, создать один из перечисленных предметов не составит особого труда. А если при этом еще и проявить фантазию, то самоделки из шуруповерта могут стать настоящими произведениями искусства конструкторской мысли. В любом случае, независимо от результата, вы проведете время весело и с удовольствием.
Есть у друга шуруповерт BOSCH GSR 12-2 Professional, давно уже но работает им редко, и начали интенсивно умирать АКБ, еще осенью, давай говорю мне его, я за зиму его оживлю, время и вариантов море, восстановить старые банки залив в них дисцилированную воду и потренировав их, заменить умершие банки если их немного, переделать на литий. Но нет, я говорит мало им работаю мне емкости хватит, в результате оба АКБ к весне умерли в ноль вольт, АКБ зарядником я запустил, но емкости то все равно нет, новые покупать все равно что новый шуруповерт купить, менять никель-кадмиевые банки тоже не дешево и не на долго, в результате получаю добро на переделку на литий. Хозяин пенсионер так что стараемся экономить, да и пользуется он им от случая к случаю. Заказываю на АЛИ BMS 4S 15А, что бы потом переделать в 3S по схеме.
Как не странно, 4S стоит дешевле 3S, зрение конечно не то но все же переделал, и 100-150 руб. сэкономил. Так же заказал высокотоковые народные АКБ 6 шт. Samsung inr1865025rm 20a как раз на два блока АКБ. Пришли, проверил емкость на 1А токе.
Вроде неплохо, да и отзывы у продавана неплохие.
В сети много инфы про переделки, но платы для трех и четырех АКБ немножко разные, если плата на 4 АКБ то и надо ставить 4 или переделывать по схеме на 3 АКБ. У меня по этой схеме сделано, потому как сам шуруповерт на 12 вольт.
Ёмкость каждой сборки как две новых Ni-Ca (старые в теории 1.3 Ah), старые и новые АКБ закрепил термоклеем, АКБ спаивал, а не сваривал, знаю что не по феншую но не перегревал, пойдет и так;) и зарядку не переделывал (работает в штатном режиме, вся индикация правильно показывает и зарядку и окончание заряда), крутит как новый и лучше, балансир на АКБ не ставил, это еще как минимум 300 руб, лучше через годик или два разберу и отбалансирую вручную. Вот так открыли "второе дыхание" шуруповерту.
GVGVLG, Волгоград, Россия
https://www.drive2.com/users/gvgvlg/
Видеоподборка. Лучшие видео о переделке шуруповертов.
1. Переделка шуруповерта на Li-Ion аккумулятор.
Переделка шуруповерта на Литий-ионный аккумулятор
Как перевести шуруповёрт на литиевые аккумуляторы (сварка аккумуляторов в батарею)
Как самому переделать никель кадмиевый аккумулятор на литий ионный в шуруповерте
Переделка шуруповёрта на литий ионные аккумуляторы стандарта 18650
Переделка шуруповёрта на литий 18650
2. Переделка шуруповерта на сетевой.
Переделка шуруповерта на сетевой. Тест разных источников питания
Переделка шуруповерта на сетевой
Когда аккумуляторы не держат заряд и выработали свой ресурс, а шуруповерт еще находится в хорошем состоянии, его можно подключить к сети 220В через блок питания, обладающий достаточной мощностью.
