Профессию электрика сопровождает довольно широкий набор фольклорных шуточек, как, например, «ток своих не убивает», а также предубеждений и заблуждений. К последним относится путаница в определении УЗО и дифавтомата, возникшая из-за того, что оба этих устройства производят автоматическое выключение сети. На самом деле отличие УЗО от дифавтомата носит принципиальный характер, который надо обязательно учитывать при построении схем электроснабжения и их ремонте.
Аварийное отключение потребителей от электросети производится в автоматическом режиме при возникновении:
- короткого замыкания в цепи (защита от сверхтоков);
- перегрева проводников при перегрузках из-за КЗ или чрезмерной мощности потребления, а также отсутствия необходимой плотности контактов;
- токов утечки вследствие уменьшения сопротивления изоляции или непосредственного контакта с одной из фаз.
Эти случаи имеют разную физическую природу. Поэтому универсального дискретного устройства, учитывающего их одновременно, не существует. Конструкция защитного устройства может иметь в своем составе чувствительный элемент одного типа или их набор в разных сочетаниях.
Рабочие перегрузки возникают, например, при работе электромоторов. Для их защиты в цепи управления электрическим приводом устанавливают тепловые реле, рабочим органом в которых обычно делают биметаллические пластины.
Токи утечки регистрируются дифференциальными трансформаторами, во вторичной обмотке которых возникает ток при возникновении дисбаланса фаз в сетевых проводниках. Рабочим органом является силовое реле, размыкающее контакты. На этом принципе работает УЗО.
Сверхтоки характеризуются резким возрастанием силы электромагнитной индукции. Для реакции на этот фактор в защитных автоматах устанавливают соленоид с подвижным сердечником, который при критической силе тока сдвигается и размыкает контакты. Сверхтоки вызывают и нагрев, поэтому последовательно с соленоидом в тот же корпус ставят биметаллическую пластину. Получают автоматический выключатель, учитывающий два аварийных фактора.
Если же в корпусе защитного прибора поместить соленоид с подвижным сердечником, биметаллическую пластину и дифференциальный трансформатор, то он будет реагировать на все три аварийных случая. Вот чем отличается УЗО от дифавтомата – количеством воздействий, на которые реагирует прибор.
Универсальность или специализация?
Итак, что лучше – УЗО или дифавтомат? Если у электрика есть задача упростить свою работу и за один раз выполнить все требования «Правил эксплуатации электроустановок потребителей», то универсальный прибор как раз то, что ему и требуется.
Например, при отгорании нуля можно не беспокоиться, о том, что в какой-то из квартир у потребителей возникнет напряжение 380 вместо положенных 220 вольт. Обычный автоматический выключатель при этом сработает не ранее, чем через час – время, за которое нагрев проводников достигнет критического уровня. А дифавтомат, если он электромеханического типа, выключит аварийную сеть в течение миллисекунд.
Применение защитного устройства с тремя чувствительными элементами имеет следующие плюсы:
- реакция на все виды аварийных случаев;
- упрощается монтаж – нет необходимости соединять приборы перемычками;
- экономится место в распределительном щитке.
Есть у него и минусы:
- при аварийном отключении сети вы не можете однозначно сказать, было ли это короткое замыкание, обрыв нуля или частичный пробой изоляции;
- чем больше в устройстве элементов, тем ниже его надежность. Это общее техническое правило;
- не исключен конфликт между отдельными элементами устройства, в результате чего общая эффективность работы дифавтомата ниже, чем узкоспециализированного прибора.
Размещение в одном корпусе приборов для защиты от перегрева, короткого замыкания и тока утечки также входит в противоречие с тем, где такие устройства стоит устанавливать, если бы они были автономными. Автоматические выключатели лучше размещать в узловых точках сети. А УЗО наоборот, как можно ближе к потребителю, поскольку каждый метр проводника – это сопротивление, способное погасить дифференциальный ток, возникающий при нарушении сопротивления изоляции или случайном касании токоведущих частей.
В итоге можно сказать следующее: если вы устанавливаете автоматические выключатели для обеспечения общей работоспособности сети и защиты включенных в нее приборов, то дифавтомат однозначно лучше. Выбирайте узкоспециализированные УЗО, имея целью обеспечение безопасности собственной или всех проживающих в доме.
Как отличить одно от другого
Не все продавцы-консультанты могут однозначно ответить, какой тип защитного устройства они предлагают – УЗО или дифференциальный автомат. Да и на аварийных вызовах приходится встречаться с незнакомыми схемами. Поэтому вопрос о том, как отличить УЗО от дифавтомата стоит весьма остро.

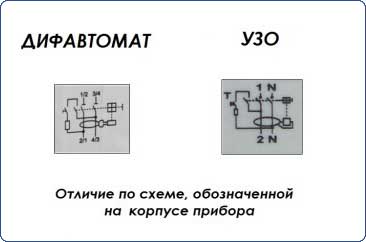

Визуально эти приборы отличаются тремя признаками:
Теперь вы знаете, в чем разница между УЗО и дифавтоматом – как по физической сущности, так и внешняя. Это поможет вам и в составлении схемы электропитания, и в ее ремонте.
Устройства защитного отключения спасают человека от получения электрических травм за счет снятия напряжения с электропроводки при возникновении через нее токов утечек. Невидимые и неконтролируемые нарушения слоя изоляции способны причинить огромный вред нашей жизни и имуществу. Поэтому такие защиты постепенно набирают все большую популярность среди населения.
Фирмы-производители выпускают эти приборы довольно большим ассортиментом и наделяют их различными электрическими характеристиками, которые позволяют оптимально подобрать устройства под конкретные условия эксплуатации каждой электропроводки.
Работа УЗО на электронных компонентах зависит от наличия напряжения в сети. Для отключения необходимо питание логической схемы с встроенным усилителем. По этой причине такие устройства считаются менее надежными: они, как правило, не смогут выполнить свои защитные функции при обрыве нуля, когда образовался случай прохождения потенциала фазы через тело человека.
Этот вариант показан на картинке: блок питания не получает напряжения сети, а фаза через пробой изоляции на корпус стиральной машины проходит через пострадавшего на землю. Защитная функция не может быть выполнена из-за конструктивных особенностей прибора.
Электромеханические УЗО срабатывают непосредственно от тока утечки, используя не электрическую энергию питающей сети, а потенциал взведенной заранее механической пружины. Поэтому они, при возникновении аналогичной ситуации, выполняют свою защитную функцию.
На картинке показан самый тяжелый случай для работы электромеханического УЗО, подключенного в двухпроводную схему.
В начальный момент возникновения неисправности ток утечки станет проходить сквозь тело человека, но, через короткое время, необходимое для срабатывания электромеханического устройства, произойдет снятие потенциала фазы со схемы.
Поскольку этот промежуток времени меньше, чем период наступления фибрилляции сердца, то можно считать, что защитная функция электромеханического УЗО в этом случае выполняется.
Вполне естественно, что если в рассмотренных примерах корпус стиральной машины будет подключен к РЕ-проводнику, то:
электронная схема, как правило, тоже не сработает;
электромеханическое устройство отключит фазу в момент пробоя изоляции и этим полностью предотвратит прохождение тока через тело человека.
УЗО-Д
Обратите внимание на то, что при описании возможностей отключения токов утечек электронными УЗО сделано дополнение «как правило». Это объясняется тем, что сейчас производители учли недостатки предыдущих конструкций и наладили выпуск приборов с блоками питания, которые обеспечивают работу устройства при снятом с него напряжении.
Такие УЗО маркируют буквой «Д» и обозначают «УЗО-Д». Они могут отключать напряжение при отсутствии питания:
с установленной выдержкой времени;
или без нее.
При этом их наделяют способностью:
выполнения автоматического повторного включения (АПВ) схемы под нагрузку при возобновлении напряжения;
запрета АПВ.
УЗО-Д могут быть наделены условиями селективной работы, необходимыми для устройств, использующих автоматическое включение резерва (АВР) при исчезновении основной линии электропитания. Такие приборы маркируют буквами S и G.
Они отличаются продолжительностью задержки на срабатывание. УЗО-Д типа S обладает большим временем, чем тип G.
Таблица стандартных значений времен отключения и неотключения при работе УЗО из-за появления дифференциального тока по ГОСТ P 51326.1-99 представлена картинкой.
Для сравнения этих величин можно использовать графики, созданные для УЗО общего типа с отключением дифференциального тока 30 мА и типа S — 100 мА.
Устройства типа G работают со временем срабатывания порядка 0,06÷0,08 секунды.
УЗО типа S и G позволяют обеспечивать принцип избирательности для формирования каскадных схем защиты с недопустимыми токами утечек и созданием алгоритма определенной очереди отключения потребителей.
Вторым способом обеспечения селективной работы подобных устройств является подбор или регулировка уставки дифференциального органа.
Ток нагрузки, проходящий через УЗО
На корпусе каждого прибора и в технической документации указывается величина номинального рабочего тока устройства и защищаемых потребителей, по которой осуществляется выбор конструкции. Это численной выражение всегда соответствует ряду номинальных токов электрооборудования.
Каждое УЗО выпускается для обработки тока определенной формы колебаний. С целью обозначения этой характеристики прямо на корпусе делаются буквенные надписи и/или графические изображения типа прибора.
УЗО типов А и АС реагирует как на медленное нарастание дифференциального тока, так и на быстрое, скачкообразное его изменение. Причем, тип АС наиболее всего подходит для использования в обычных бытовых условиях потому, что он предназначен для защиты потребителей, питающихся переменными синусоидальными гармониками.
Приборы типа А используют в тех схемах, где проводится регулировка нагрузки за счет обрезания части синусоиды, например, изменения скорости вращения электродвигателей тиристорными или симисторными преобразователями напряжения.
Приборы типа В эффективно работают там, где используется электрооборудование, требующее применения токов разной формы. Чаще всего их устанавливают на промышленных производствах и внутри лабораторий.
Следует отметить, что в последние годы резко возросло количество электроприборов с бестрансформаторным питанием. Практически все персональные компьютеры, телевизоры, видеомагнитофоны имеют импульсные блоки питания, все последние модели электроинструмента снабжены тиристорными регуляторами без разделительного трансформатора. Широко применяются различные светильники с тиристорными светорегуляторами.
Это означает, что вероятность возникновения утечки пульсирующего постоянного тока, а, соответственно, и поражения человека значительно возросла, что и явилось основанием для внедрения в широкую практику УЗО типа А. В европейских странах, в соответствии с требованиями электротехнических норм, последние несколько лет ведется повсеместная замена УЗО типа АС на тип А.
Устройство защитного отключения подключается в работу вместе с автоматическим выключателем для защиты от перегрузов по току. Подбирая их номиналы, следует учесть то, что автомат наделен функциями теплового расцепителя и электромагнита отключения.
При токах, превышающих номинальные значения автоматического выключателя до 30%, работает только тепловой расцепитель, но с задержкой отключения порядка часа. Все это время УЗО будет подвергаться воздействию завышенной нагрузки и может сгореть. По этой причине его номинал желательно использовать на одну величину больше, чем у автомата.
Маркетологи производителей в целях рекламы стали наделять УЗО функцией защиты подключенной электрической схемы от перегрузов и сверхтоков коротких замыканий. Однако, электрик должен понимать, что это уже другое устройство, называемое дифференциальным автоматом.
Уставка дифференциального органа
Выбор УЗО по току ограничения утечки важен потому, что он обеспечивает условия безопасности. Приборы, работающие во влажных комнатах, необходимо подключать к устройствам защитного отключения с уставкой 10 мА. Для среды жилых помещений достаточно выбирать номинал в 30 мА.
Защита зданий от возгорания за счет нарушения изоляции электропроводки обеспечивается работой дифференциального органа, настроенного на 100 или 300 мА, в зависимости от конструкции и материалов строения.
Все приборы УЗО можно разделить на 2 условные группы:
1. обладающие возможностями регулировки уставки дифференциального органа;
2. без настроек.
Корректировку приборов первой группы можно проводить:
дискретно;
Однако, регулирование срабатывания дифференциального органа для домашних приборов не требуется. Его выполняют для решения задач специальных электротехнических установок.
Количество полюсов
Поскольку УЗО работает на сравнении токов, проходящих через дифференциальный орган, то число полюсов у прибора совпадает с количеством токоведущих проводников.
В отдельных случаях можно использовать устройство защитного отключения с четырьмя полюсами для работы в двухпроводной или трехпроводной сети. При этом надо будет оставить в резерве свободные полюса фаз. Прибор будет выполнять свои функции, реализуя собственные возможности не полностью, а частично, что экономически невыгодно.
Этот способ применяется для аварийной замены неисправного прибора либо при монтаже однофазной сети, которая в скором времени будет переведена на работу от трех фаз.
Метод установки УЗО изготавливаются в разных корпусах для стационарного крепления в электропроводку или с возможностью использования в качестве переносного прибора, снабженного гибким проводом-удлинителем.
Приборы с креплением на Din-рейку устанавливает в электрические щитки, расположенные в подъезде или квартире.
Встроенная в стену УЗО-розетка обеспечивает безопасность человека при пользовании им любого подключенного к ней электроприбора.
УЗО-вилка, соединенная проводом с одним проблемным прибором, защищает его при эксплуатации в местах с разными условиями окружающей среды.
Номинальное напряжение
Устройства защитного отключения, используемые в однофазной сети, выпускаются на рабочее напряжение 230 вольт, а в трехфазной — 400.
Дополнительные функции
Способность УЗО защищать человека от попадания под действие электрического тока постоянно совершенствуется производителями. Они наделяют эти приборы все большими возможностями, подключают к ним дополнительные элементы и аксессуары, создают корпуса с различными степенями защиты от воздействия окружающей среды.
Например, известны устройства, обладающие стойкостью к импульсным перенапряжениям за счет работы встроенного варистора и те, которые отключают токи утечек в подобных ситуациях.
В одну строчку:
ДИФавтомат включает в себя УЗО как часть.
Для защиты проводки и всех элементов электрической сети используются устройства защитного отключения (УЗО) и дифференциальные автоматические выключатели (дифавтоматы). Принцип действия этих приборов несильно отличается, но для того, чтобы обеспечивать наиболее эффективную безопасность, следует знать, в чем заключается отличие и как выбрать подходящее устройство.
Содержание:
Конструкция и принцип работы УЗО
Устройство защитного отключения или УЗО – это коммутационный электротехнический прибор, прерывающий подачу тока при превышении дифференциальным током рабочей величины. Для выполнения этой задачи в него включены несколько элементов, выполняющих задачи по измерению/сравнению токов и размыканию/замыканию проводящих контактов. Обратите внимание, что в конструкцию УЗО не входят элементы, обеспечивающие непосредственную защиту проводки, цепи или самого устройства – оно лишь прерывает питание.
Таким образом, можно назвать основные цели использования УЗО:
- защита пользователей электросети от травм, вызванных электротоком;
- предотвращение пожара в случае утечки тока.
В обоих случаях, прибор рассчитан на ситуации, когда изоляционный материал проводки или кабелей электротехники приходит в негодность и теряет герметичность, из-за чего ток начинает идти на корпус электротехнических приборов, токопроводящие предметы или возгораемые материалы.
В рабочем состоянии электросети ток проходит через датчик (трансформатор) и создает на его вторичной обмотке равные по силе магнитные потоки, компенсирующие друг друга. Реле отключения не срабатывает, так как ток вторичной обмотки близок к нулевому значению.
Как только проявляется утечка тока, возникает разница между величинами потоков и, соответственно, срабатывает реле отключения.
Дифавтомат
Что такое дифференциальный автомат? Это коммутационный защитный электроприбор, фактически сочетающий в себе описанное выше УЗО и автоматический выключатель. Первое из них, как мы уже выяснили, предназначено для предотвращения возгорания и электрических травм, а второе – для защиты электросети и самого устройства от пергрузки и короткого замыкания. То есть, дифференциальный выключатель служит для обеспечения комплексной электробезопасности цепи, потребителей и себя самого.
Безусловно, благодаря этому дифавтомат является более функциональным устройством, для которого характерны такие преимущества, как быстрая реакция на изменение рабочих показателей (от 0,04 с), большой рабочий ресурс, возможность работы в широком температурном диапазоне (от-25˚C до +50˚C).
В чем разница
Задача по отличию УЗО от дифференциального автомата может ввести в заблуждение многих начинающих электротехников. Дело в том, что принцип их работы практически одинаков. Помимо того, иногда они трудноотличимы друг от друга даже по внешнему виду. Итак, рассмотрим по порядку, как отличить УЗО от дифавтомата.
Функциональные отличия
Отличие УЗО от дифавтомата заключается в том, что первое устройство не может защитить нагрузку, цепь и потребляющие приборы от тепловой или силовой перегрузки – оно прекращает подачу электроэнергии только при утечке. Поэтому УЗО само требует защиты, которая обеспечивается последовательным подключением автомата-выключателя, защищающего от короткого замыкания и перегрузки не только цепь, но и УЗО. Он, при возникновении нерасчетной нагрузки, тоже прерывают подачу питания. Таким образом, если в сети с надежной проводкой одновременной включить все устройства, увеличив нагрузку на кабели до опасной, УЗО (без автомата) не сработает – ток на вторичной обмотке датчика близок к нулю, а, значит, утечки не происходит. В такой ситуации может произойти не только короткое замыкание, но и возгорание проводки (после этого УЗО сработает, но будет уже поздно).
Дифференциальный автоматический выключатель, как уже было сказано, включает защитный автомат в свою конструкцию по умолчанию. Возьмем предыдущий пример: включаем все электроприборы, вызвав пиковую нагрузку. При возникновении предельной силы тока дифавтомат прекратит подачу тока во избежание нагревания проводов или замыкания. А в случае, например, с замыканием ненадежной проводки на металлическом корпусе плиты, сработает защитное реле УЗО.
Поэтому нельзя точно сказать, что лучше выбрать для обеспечения электробезопасности. Необходимо основывать выбор на параметрах и схеме разводки сети, мощности и количестве подключаемых приборов и других особенностях. Безусловно, дифавтомат выполняет гораздо больше задач по безопасности, и поэтому для высоконагруженных систем будет предпочтительнее выбрать его. УЗО, в свою очередь, тоже может служить для предотвращения ЧП, но для комплексной защиты кроме него необходимо подключать в цепь автоматический выключатель. По причине более низкой цены им будет целесообразно воспользоваться в цепях, где наиболее низка вероятность возникновения короткого замыкания или перегрева.

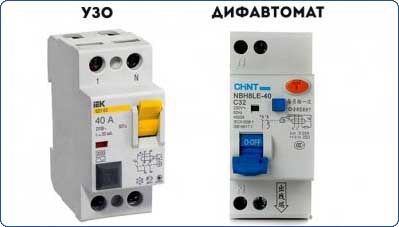

Внешний вид
Неопытному человеку может показаться, что дифавтоматы и УЗО практически не отличаются друг от друга внешне. В действительности, разница между этими приборами очевидна и очень легко определяется. В обоих случаях устройство будет иметь кнопку «Тест», тумблер, рабочую схему и различные символьные обозначения, только отображают все эти элементы разную информацию и, при тщательном рассмотрении, выглядят несколько иначе друг от друга:
Стоимость
Поскольку дифавтомат является конструктивно более сложным и более функциональным прибором, разница в цене между ним и УЗО существенна. Однако мы не можем брать в расчет одни только дифференциальные выключатели – в реальных условиях для их работы всегда потребуется выбрать дополнительный автомат. Но даже в такой ситуации цена одного дифавтомата оказывается выше, чем у комплекта УЗО + автоматический выключатель. Безусловно, можно найти устройства, стоимость которых противоречит этой закономерности, но, скорее всего, это будут «безымянные» бренды с сомнительным качеством. Использование такой продукции является отдельным риском, причем как финансовым, так и материальным.
Опираясь на данный показатель можно сказать, что установка конструкций автомат+УЗО оправдывает себя не только стоимостью, но и легкостью дальнейшей эксплуатации в силовых щитках с большим количеством групп потребителей.
Преимущества и недостатки каждого типа устройств
Рассмотрим конкретные факторы, на которые следует опираться, чтобы выбрать подходящее защитное устройство:
- Наличие места в распределительном щитке. Это пункт очень важен и должен рассматриваться в первую очередь для того, чтобы не сложилась ситуация, когда для сетевых параметров был выбран дифавтомат, но размер не позволяет установить его в щитке. Впрочем, чаще проблемой является расположение пары УЗО+автомат, занимающей гораздо больше места.
- Цель. Стоит определиться с тем, для чего будет использовано устройство. Если нужно избежать поражения током от одного электроприбора, например, стиральная машина, водонагреватель, кухонная плита, лучше всего устанавливать дифференциальный автомат. А для защиты группы светильников или розеток оптимальным вариантом является УЗО. Это позволит при повышении потребляемой мощности группы заменить только автоматический выключатель, а не всю связку.
- Качество. В данном случае следует сказать, что комбинированные приборы (дифавтоматы) в доступной ценовой категории отличаются более низким качеством, чем специализированные устройства (УЗО).
- Ремонт и обслуживание. Связка УЗО и автомата дает некоторую гибкость на случай выхода из строя – при поломке одного из этих элементов, придется заменять только его. А дифференциальный автоматический выключатель после сгорания потребует полной замены прибора.
- Аварийное питание. В случае выхода УЗО из строя сохраняется возможность работы сети – для этого нужно будет лишь соединить действующий автомат с нагрузкой. А вот при поломке дифавтомата воспользоваться электричеством не получится до замены оборудования.
- Понятность причин выключения. В связке УЗО+автомат всегда будет понятно, что стало причиной отключения нагрузки от питания. Если выбило УЗО – есть утечка, если автомат – перегрузка или короткое замыкание. В случае с дифавтоматом установить точную причину неполадок будет гораздо сложнее.
Резюмируя все вышесказанное, можно заключить, что разница между дифавтоматами и УЗО велика, но при этом нельзя сказать, какое устройство лучше всего подойдет для вашего дома. Для того чтобы выбрать защитное оборудование следует опираться на все перечисленные аспекты, и, конечно, при разводке электропроводки квартиры или дома можно использовать различные приборы для каждой из веток.
В этом видео всё понятно - автомат плюс УЗО спокойнее и надёжнее.
При создании или реконструкции внутриквартирной или домашней электрической сети недостаточно ограничиваться только прокладкой проводов (пусть даже и требуемого сечения) и удобной для повседневного пользования расстановкой розеток и выключателей. Особое внимание всегда должно удаляться мерам обеспечения безопасности эксплуатации как самой сети, так и подключенных к ней бытовых приборов. Печальная статистика свидетельствует, что до четверти всех зарегистрированных пожаров происходит по причинам, связанным с неисправностью или несовершенством домашнего «электрохозяйства». А в сводках происшествий продолжают встречаться сообщения о трагических случаях от поражения людей электрическим током при пользовании осветительными приборами или домашней техникой.
Чтобы обезопасить и себя, и своих домочадцев, обеспечить сохранность жилья и всего находящегося в нем имущества, хозяин просто обязан предусмотреть установку специальных приборов защиты. В наше время предлагается несколько их разновидностей – это пришедшие на смену плавким предохранителям автоматические выключатели, устройства защитного отключения (УЗО) и дифференциальные И у тех, кто впервые занялся этой проблемой, нередко возникает вопрос – а что лучше дифавтомат или УЗО? Постараемся ответить на него.
Понятно, что браться самостоятельно за электротехнический монтаж, не имея при этом навыков – это авантюра, причем , иногда даже весьма небезопасная для жизни. Но знать такие вопросы полезно всем, хотя бы из тех соображений, чтобы можно было грамотно спланировать «бюджет» реновации домашней сети. Да и с приглашенным электриком будет общаться проще, так как многие из таких самодеятельных мастеров - большие любители «навешать лапши» несведущим хозяевам, чтобы содрать лишние деньги.
А чтобы можно было сравнивать дифференциальный автомат с УЗО, необходимо, наверное, хоть немного иметь представления об их устройстве и функциях.
Приборы, обеспечивающие безопасность домашних электрических сетей и их отдельных участков
Какие уровни защиты должны предусматриваться в домашних электрических сетях
Если быть совсем точным, то заголовок, вынесенный в название статьи, не является вполне корректным. Отставим в сторону краткость, и попробуем сформулировать иначе. Итак, что лучше использовать для обеспечения необходимых уровней защиты – дифференциальный автомат или сочетание автоматического выключателя с устройством защитного отключения (УЗО)? Именно поэтому первая иллюстрация статьи сделана такой, какая есть, а не иначе.
Вторая поправка. Вопрос не стоит, наверное, о том, что лучше в плане надежности в работе и обеспечения требуемой безопасности. Оба варианта одинаково эффективны, и сравнивать их приходится по совершенно другим критериям, о которых и пойдёт речь ниже.
Но для начала для тем читателям , кто имеет недостаточно четкое представление о предназначении этих полезных устройств, надо хотя бы дать некоторые пояснения по их устройству и действию.
Итак, какие основные «неприятности» могут ожидать потребителя при эксплуатации домашней электрической разводки .
- Перегрузка , то есть ситуация когда суммарное значение нагрузки, одновременно подключенной , превосходит возможности проводов подводящей линии питания. Причины могут быть разными. Очень часто – это непродуманное подключение мощной бытовой техники к старой проводке, не отвечающей современным требованиям. То же самое может произойти, когда одновременно к одной, пусть даже качественно проложенной линии, подключается сразу несколько мощных приборов. Не секрет, что многие хозяева слишком увлекаются применением тройников, и в итоге на одну розетку выпадает такая нагрузка, с которой подводящая справиться просто не в состоянии.
В итоге это всегда приводит к сильному нагреву проводов, вызывающих плавление изоляции или даже пластиковых корпусов розеток или бытовых приборов. Вполне понятно, что такая ситуация запросто может привести к открытому возгоранию.
Оплавление изоляции, понятно, становится причиной и появления короткого замыкания со всеми его «прелестями». Особая опасность такого явления заключается еще и в том, что нарушение целостности проводки может возникнуть на скрытом участке, и последствия могут быть совершенно не предсказуемыми .
Кстати, режим перегрузки иногда случается и не по вине хозяев. Бывают ситуации, когда к таким последствиям приводят неисправности приборов потребления. Скажем, межвитковое замыкание в обмотке электродвигателя или какое-то частичное нарушение целостности нагревательного элемента электрического обогревателя.
Итак, совершенно очевидно, что должна быть предусмотрена система аварийного отключения при перегрузке линии.
Цены на дифавтоматы
дифавтомат
- Короткое замыкание. Если по каким-либо причинам произошел контакт провода фазы и нуля (фазы и заземления), то вся мощность участка сети резко сосредотачивается на очень ограниченном участке. Безусловно, это приводит к мгновенному высокотемпературному нагреву проводников, к образованию между ними электрической дуги. И если перегрузка линии дает некоторую вероятность открытого возгорания, то короткое замыкание в большинстве случаев непосредственно приводит к нему.
Даже в условиях своевременного срабатывания защиты короткое замыкание может привести к пожароопасной ситуации. Страшно даже представить, чем может закончиться это ЧП, если линия останется включенной .
Возможных причин короткого замыкания весьма немало.
— Это может быть некачественная или со временем пришедшая в негодность изоляция проводки.
— Понятно, что одной из частых причин становится уже рассмотренная выше перегрузка линии с плавлением изоляции.
— Случайное попадание посторонних предметов или веществ на токопроводящие детали.
— Невнимательность, допущенные ошибки или совершенно безграмотные действия при монтаже внутридомовых линий.
— Грубые нарушения правил эксплуатации приборов.
— Поломки бытовой техники (например, износ подшипников электродвигателей или механические повреждения расположенных внутри проводов и контактов) или выход из строя элементов электронных или электромеханических схем приборов.
Как видно из перечисленного, предугадать заранее все причины просто невозможно. И, стало быть , необходимо предусмотреть защиту, которая бы мгновенно разрывала линию питания в случае короткого замыкания.
- Токи утечки. Под этим термином образно можно понимать электрический ток, проходящий от к «земле» по несанкционированному, то есть не предназначенному для этого и нежелательному пути.
Объясняется это тем, что изоляция токопроводящих элементов далеко не всегда идеальна уже сама по себе, то есть даже в совершенно новом неизношенном состоянии. Плюс к тому со временем она стареет, несколько растрачивая свои диэлектрические качества. Обострить ситуацию способны периодические перегрузки линий, о которых уже рассказывалось. В итоге электрический ток находит себе пути для распространения – через металлические корпуса бытовых приборов, заземленные трубы отопительных или водопроводных систем, по арматурному каркасу железобетона, а порой – и вовсе по влажным оштукатуренным поверхностям стен. И при прикосновении к таким предметам или конструкциям человек может замкнуть цепь через себя.
2 – схематичное изображение сопротивления изоляции.
3 – металлический корпус бытового прибора или деталь строительной конструкции.
Главной опасностью в бытовых условиях становится возможное поражение человека электрическим током. Наверное, многие сталкивались с явлением, когда при прикосновении к стиральной или посудомоечной машине , к электрической плите или духовке, а иногда – даже к сантехническим приборам ощущается неприятное воздействие электричества. Это уже признак чрезвычайно высокой опасности!
Безопасным для человека при напряжении в 220 В считается сила тока, не превышающая 1,5 мА – именно при таких показателях уже начинается чувствоваться воздействие. При токах порядка 2÷7 мА возникают судорожные реакции пальцев и кистей рук, а при 10 и выше человек уже даже не в состоянии самостоятельно оторвать руку от проводника (проводящей поверхности). И чем длительнее этот контакт, тем меньше сопротивление человеческого тела, и тем выше вероятность наступления необратимых последствий.
Особую опасность токи утечки представляют в помещениях с повышенной влажностью – сами условия способствуют высокой проводимости. А и кухни, а ванные в современных домах и квартирах буквально напичканы электрическими бытовыми машинами и приборами.
Бороться с возникновением токов утечки – чрезвычайно сложно. Тем более никто не застрахован от того , что совершенно безопасная, например, посудомоечная машина не станет источником реальной угрозы завтра. Значит, необходимо устройство, которое могло бы мгновенно выключать электропитание, если при прикосновении с прибором ток утечки достигает опасных величин.
Все эти три главных опасности приняты в расчет при создании приборов защиты.
Автоматические выключатели
Эти компактные устройства модульной конструкции пришли на смену когда-то ранее повсеместно устанавливаемым плавким предохранителям – «пробкам». Прямое предназначение – защита внутренней внутриквартирной сети или выделенного ее участка от перегрузки и короткого замыкания.
Целью настоящей публикации не ставится подробное рассмотрение устройства автоматического выключателя, равно, как и других приборов. Поэтому ограничимся кратким описанием и принципом работы.
Современный автоматический выключатель имеет модульную конструкцию, заключен в компактный пластиковый корпус. С лицевой части имеется рукоятка включения цепи, с тыльной – специальный паз с защёлкой – для фиксации выключателя на дин-рейке .
Любой выключатель рассчитан на определенный номинальный ток нагрузки. Его значение обязательно указывается на корпусе прибора.
Примерно так внутри выглядят современные автоматические выключатели
Замыкание контактов обеспечивается при переводе рукоятки в верхнее положение. Специальное механическое устройство зацепления (совокупность рычагов и стопоров) обеспечивает фиксацию в этом положении.
А вот уровней срабатывания на размыкание контактов предусмотрено два. Один расцепитель имеет биметаллический (тепловой) принцип действия, второй – электромагнитный.
Итак, прохождение тока через проводник всегда сопровождается выделением определенного количества тепла. Если значение тока, проходящего через автоматический выключатель, превышает номинальный показатель, то биметаллическая пластина, нагреваясь, начинает изгибаться. При определённом уровне изгиба срабатывает механизм расцепления контактов, и линия нагрузки обесточивается.
Второй, электромагнитный «рубеж обороны» является защитой от короткого замыкания. Это – индукционная катушка с расположенным внутри металлическим сердечником, удерживаемым в «рабочем» положении с помощью пружины. То есть при нормальных значениях тока наведенного электромагнитного поля недостаточно для того, чтобы переместить сердечник этого соленоида.
Если на линии возникло короткое замыкание, то значение силы тока, проходящего через выключатель, многократно возрастает. Соответственно, резко повышается и напряженность создаваемого индукционной катушкой электромагнитного поля. Сердечник, преодолевая сопротивление пружины, втягивается внутрь, приводя тем самым в действие механизм свободного расцепления.
Размыкание контактов при больших показателях силы тока сопровождается образованием электрической дуги. Это предусмотрено в конструкции – специальная камера с металлическими пластинами дробит и гасит дугу, а образовавшийся при ее непродолжительном горении газ отводится через специальный канал.
Итак, автоматический выключатель защитит линию от перегрузки выше номинальной и от короткого замыкания. С токами утечки он бороться не умеет.
Устройство защитного отключения (УЗО)
Для защиты от токов утечки используется совсем другое устройство. Правильное его название – дифференциальный выключатель (ДВ), и работа этого прибора основана на сравнении силы тока на входе и на выходе.
Главным «рабочим органом» УЗО является трансформатор тока с тороидальным сердечником, на котором размещены обмотки. Две из них – на проводниках L и N (условно назовём входом на нагрузку и выходом с нее ), равные по своим параметрам. И еще одна – контрольная, соединенная или с электромеханическим реле, или с электронным ключом.
В нормальном положении, при отсутствии утечек, обмотки входа и выхода создают равные по величине магнитные потоки, но направленные в противоположном направлении. Соответственно, они компенсируют друг друга, и суммарный магнитный поток в тороидальном сердечнике равен нулю.
Если появился ток утечки (например, к бытовому прибору с поврежденной изоляцией прикоснулся человек), то магнитный поток на выходной обмотке становится меньше входного. Взаимной компенсации нет, и в сердечнике появляется результирующий электромагнитный поток, который наводит ЭДС на контрольной обмотке. Возникший в ней ток вызывает срабатывание электромеханического реле или электронного ключа, разрывающих цепь питания нагрузки.
Время срабатывания исправного УЗО обычно в пределах 0,2÷0,3 секунды.
Дифференциальные выключатели в зависимости от своего типа могут реагировать на утечку переменного или постоянного (импульсного тока). В характеристиках прибора обязательно указывается номинальная сила тока утечки (то есть разница между входным и выходным значением) – обычно это 10, 30, 100, 300, 500 мА . Для большинства бытовых приборов выбираются УЗО с номиналом в 30 мА , а если они располагаются в помещениях с повышенной влажностью или в детских комнатах – 10 мА . Дифференциальные выключатели с более высокими номиналами уже имеют несколько иное предназначение – не защиты человека от поражения током, а для предотвращения возникновения аварийно-опасных ситуаций с большой утечкой и вероятностью возгорании, то есть устанавливаются общими на вводных линиях в распределительных щитах.
Подчеркнём еще раз особенность – устройства защитного отключения задают необходимый уровень безопасности от воздействия токов утечки. Но они совершенно «беспомощны» в отношении перегрузки линии питания и короткого замыкания. Таким образом, использование УЗО в обязательном порядке предусматривается в связке с автоматическими выключателями. Только в этом случае будет обеспечиваться необходимый уровень защиты.
Цены на УЗО
Дифференциальные автоматы
Эти приборы можно назвать самыми совершенными из перечисленных, так как в одном корпусе собран и автоматический выключатель, и УЗО. Причем , компактность таких дифавтоматов (качественных, конечно, от ведущих производителей) никак не отражается на надёжности создаваемой защиты.
Если быть точнее , то полное название этих приборов – автоматический выключатель дифференциального тока (АВДТ). Эта аббревиатура очень часто вынесена на лицевую панель прибора.
Кроме того, на самом дифференциальном автомате или в его паспорте указываются основные характеристики. Это, по аналогии с автоматическим выключателем, номинальный ток нагрузки (с буквенным индексом в начале , говорящем о время-токовой характеристике срабатывания устройства). И величина тока утечки в мА , так, как это принято на УЗО.
Казалось бы – вот оно, оптимальное решение! Однако, не все так просто. Да, надежность эксплуатации линии дифавтомат обеспечит полностью, но вот целесообразность его установки иногда вызывает сомнения. Поэтому в следующем разделе статьи мы как раз и перейдём к разностороннему сравнению преимуществ и недостатков возможных вариантов: использования УЗО в паре с автоматическим выключателем или дифференциального автомата.
Что лучше поставить: УЗО + автоматический выключатель или дифференциальный автомат?
Итак, исходим из того, что эксплуатационные характеристики у приборов равные, то есть они в одинаковой степени обеспечивают эффективную защиту от рассмотренных выше чрезвычайных ситуаций.
Что займет больше места?
Да, начнем с самого очевидного. Иногда размеры распределительного щитка не позволяют игнорировать этот вопрос. А установка более вместительного шкафа или вовсе невозможна исходя из габаритов имеющегося места, или сопряжена с серьёзными ремонтно-отделочными работами, которыми заниматься нет никакого желания.
Здесь – все просто. «Дуэт» автоматический выключатель + УЗО займет 3 модуль-места на дин-рейке . А дифференциальный автомат, выполняющий в точности такие же функции – всего два.
Узнайте о часто допускаемых ошибках при , из нашей новой статьи на нашем портале.
Вроде бы – пустяк. Возможно, и так, но только если речь идет о защите всего одной линии. Но хороший хозяин, заботящийся о безопасности, распределит сеть на несколько выделенных линий. Например, отдельная линия на стиральную машинку (с автоматом 16 А , УЗО 25 А ΔI=30 мА ), группа розеток на кухне – (16 А , УЗО 25 А ΔI=30 мА ) и в ванной (10А , УЗО 25А ΔI=10 мА ).
Если эту схему реализовывать с парами автомат + УЗО, на дин-рейке распределительного щитка потребуется 9 модуль-мест . Очень даже немало.
Та же схема, но уже с использованием дифференциальных автоматов, потребует всего 6 модуль -мест, а для небольшого распределительного щитка эта разница – весьма ощутима.
Кстати, в настоящее время в продаже можно отыскать дифференциальные автоматы даже одномодульного исполнения. Стоят они, безусловно, значительно дороже, но зато позволяют существенно экономить место в распределительном шкафу.
Что проще в электротехническом монтаже?
Этот критерий выбора не столь существенен, но все же.
В принципе, сам монтаж несложен в любом случае – на всех приборах такого предназначения имеются удобные зажимные винтовые клеммы, которые обеспечивают надежный контакт. Установка любого выключателя на дин-рейку тоже труда не составляет. Разница лишь в количестве коммуникационных соединений и в большей «напичканности » внутреннего пространства шкафа дополнительными перемычками.
На схеме ниже для сравнения показана коммутация пары АВ + УЗО и отдельного АВДТ.
- Итак, чтобы подключить на выделенной линии пару АВ+УЗО необходимо выполнить следующее:
— На вход автоматического выключателя подключается фазный провод. С выхода отрезком провода производится коммутация на вход L УЗО. И затем, с выходной клеммы УЗО – фазный провод идет к полезной нагрузке.
— Провод нуля подключается к соответствующей клемме N УЗО, и далее – выход в сторону нагрузки.
Того, шесть клемм и одна перемычка.
- Для подключения в схему дифференциального автомата достаточно скоммутировать соответствующие провода с клеммами L и N на входе и на выходе. Итого – четыре клеммы без каких бы то ни было перемычек.
Понятно, что разница невелика, и для опытного монтажника любой из вариантов не представит сложностей . Тем не менее – схема проще, и в пространстве шкафа меньше проводов-перемычек.
Диагностика неполадок в электрической сети
Любое из рассматриваемых защитных устройств рассчитано на срабатывание, то есть на разрыв цепи в случае тех или иных неполадок или аварийных ситуаций. Но вот, предположим, произошло срабатывание, и требуется определиться с его причиной.
Цены на кабель
- Если установлена пара автомат + УЗО, то возникшую проблему, по крайней мере, можно сразу же локализовать. Здесь все просто: если сработало УЗО , то на одном из бытовых приборов наблюдается ток утечки. Разобраться какой из них «виноват» в этом – уже не столь сложно, тем более, если в момент срабатывания к сети были подключены только некоторые из приборов. Если же сработал , то можно грешить или на перегрузку сети (проанализировав, что же работало в момент выключения), или на короткое замыкание, которое обычно дает о себе знать и другими признаками.
- А вот если все защитные функции были возложены на дифференциальный автомат, то «поставить диагноз» становится значительно сложнее. Приходится рассматривать все вероятные причины срабатывания.
Справедливости ради необходимо заметить, что некоторые модели дифференциальных автоматов оснащены своеобразным индикатором, который способен указать, какой из контуров (по утечке или по перегрузке) вызвал срабатывание защиты. Но стоимость таких АВДТ, безусловно, выше.
Узнайте несколько доступных способов, из нашей новой статьи на нашем портале.
Ремонтопригодность собираемой схемы
Никогда нельзя исключать вероятности, что в силу тех или иных причин выйдет из строя сам прибор защиты. потребуется его замена, и, увы, но дифференциальный автомат по этому критерию существенно проигрывает.
В случае поломки любого из приборов в связке УЗО+АВ, достаточно будет заменить только неисправный – на работоспособности «партнера » это не скажется.При лобом раскладе приобретение каждого из них - существенно дешевле покупки дифференциального автомата.
Если же вышел из строя любой из уровней защиты дифавтомата , прибор придется заменять полностью. А такое порой случается. Например, происходят частые срабатывания вроде бы безо всякой причины, при явно неперегруженной линии сети. И кнопка тест срабатывает при этом вполне штатно, то есть «встроенное» УЗО исправно. Скорее всего, проблема кроется в тепловом контуре защиты (некорректно работает биметаллическая пластина). Но это все равно потребует приобретения весьма дорогостоящего нового АВДТ.
Вопросы финансового характера
В определенной мере этого вопроса мы уже коснулись в предыдущем пункте. Но то была форс-мажорная ситуация. А теперь же рассмотрим с точки зрения планирования «бюджета» на создание или реконструкцию домашней электросети.
Приобретение надёжных приборов защиты (в особенности УЗО и АВДТ) – дело довольно затратное. Особенно, если ориентироваться на действительно качественные изделия ведущих брендов. К таковым можно отнести, например, «Schneider Electric» , «Legrand» , «АВВ», «General Electric» , «Siemens» . К бюджетным и, увы, не всегда оправдывающим надежды вариантам относят продукцию «DEKraft» , «IEK» , «Контактор». Существуют и вовсе не известные никому марки, к которым следует относиться с особой предвзятой осторожностью, так как выгода в стоимости покупки будет несравнима с теми последствиями, к которым может привести некорректная работа дешевой автоматики.
Цены на УЗО «Legrand»
УЗО «Legrand»
Так что стоит хорошо подумать, приобрести ли раз и надолго гарантированно качественные приборы, и после этого «спать спокойно», или же пойти «по пути наименьшего сопротивления», но при этом хозяина постоянно будет «грызть» чувство какой-то неуверенности.
Просто в качестве примера для сравнения затрат на УЗО+АВ и АВДТ возьмем модели «Legrand» с ценами из фирменного магазина в Москве.
| Наименование модели | Иллюстрация | Номинальный ток, максимальный ток утечки | Стоимость за единицу |
|---|---|---|---|
| Автоматические выключатели серии DХ³, одномодульные, однофазные, тип C | 6 А | 185 руб. | |
| 10 А | 165 руб. | ||
| 16 А | 157 руб. | ||
| 20 А | 185 руб. | ||
| 25 А | 165 руб. | ||
| Дифференциальные выключатели (УЗО), двухмодульные, 1 фаза и нейтраль, тип АС | 16 А /10 мА | 3190 руб. | |
| 25 А/30 мА | 1136 руб. | ||
| 40 А/30 мА | 1540 руб. | ||
| 63 А/30 мА | 1660 руб. | ||
| Автоматические выключатели дифференциального тока, двухмодульные, 1 фаза и нейтраль, тип АС | 16 А/10мА | 4800 руб. | |
| 16 А/30мА | 2290 руб. | ||
| 20 А/30 мА | 2390 руб. | ||
| 25 А/30 мА | 2390 руб. | ||
| 32 А/30 мА | 3090 руб. | ||
| 40 А/30 мА | 3390 руб. |
Примечание: Цены указаны выборочно, для УЗО и АВДТ – более доступной по стоимости серии АС, и только для примера (в контексте освещения темы настоящей статьи).
В любом случае текущие цены необходимо уточнять по месту приобретения. Кстати, в таблице указаны цены на изделия оригинальной сборки, так как лицензионные приборы китайской сборки могут быть еще дешевле.
Ну а если перед глазами есть цены, и уже уяснена схема распределения общей сети на отдельные линии, несложно просчитать и саму бухгалтерию. Например:
- Приобретён мощный бытовой прибор, скажем, стиральная машинка. К ней предполагается протянуть отдельную линию питания, предусмотрев необходимые уровни защиты.
Так как мощность машинки составляет 2 кВт , для нее потребуется автоматический выключатель с номинальным током 16 А. Максимальный ток утечки для срабатывания защиты примем 30 мА , так как прибор будет устанавливаться в сухом помещении (не в ванной).
Смотрим в прайс-лист и подсчитываем:
— Стоимость автоматического выключателя на 16 А – 157 руб.
— УЗО с номинальным током 25 А (этот показатель обязательно должен быть на ступень выше номинала автоматического выключателя!) и с током утечки 30 мА – 1136 руб.
Суммарно – примерно 1300 руб.
Если же установить дифференциальный автомат, то его стоимость при номинальном токе 16 А и срабатывании при утечке 30 мА – 2290 руб.
Получается практически на 1000 рублей дороже. Но при этом, как уже говорилось, меньше места занимается в щитке, проще монтаж. В принципе, на этом уровне разница в общих затратах еще не столь ощутима, и вполне можно принять и тот, и другой вариант. Кстати, многие мастера при прокладке одиночных линий предпочитают именно такое решение – дифференциальный автомат.
- Ну а если монтируется щит, с которого идет раздача, скажем на шесть отдельных линий? Даже первичная прикидка показывает, что разница в стоимости возрастет уже до шести и более тысяч . А это уже вполне ощутимо. Проще заранее предусмотреть более вместительный распределительный шкаф, доплатив за него порядка 500÷600 рублей, и все равно остаться в весомом выигрыше, ничуть не проиграв на степени безопасности.
Но и это еще не все. Как правило, на каждую линию УЗО не устанавливают, так как это выглядит слишком расточительным. Обычно их делят на группы по 2— 3 линии со схожими эксплуатационными параметрами. Безопасность такой группы будет обеспечивать одно УЗО и индивидуальные автоматические выключатели. Стоимость АВ, как мы видим, невелика, поэтому такой подход дает весьма внушительный эффект экономии.
Правда, при этом слишком «укрупнять» группы, чтобы еще больше сократить расходы, все же не рекомендуется. Дело в том, что суммарные утечки тока на нескольких линиях, в принципе, совершенно безобидные по отдельности , совокупно могут вызывать частое срабатывание защиты практически безо всяких видимых причин. Кроме того, утечка на каком-то одном приборе станет причиной отключения сразу большого количества линий, что крайне неудобно и в эксплуатации, в диагностике неисправностей. Согласитесь, мало приятно сидеть в потемках в гостиной , если УЗО сработало, скажем, от утечки тока на посудомоечной машине.
— шесть автоматически выключателей 16А- 6 × 157 = 942 руб.
— три штуки УЗО 40 А / 30 мА (40 А , так как подключаются два автомата по 16 А ) - 3 × 1540 = 4620 руб.
Суммарно: 942 + 4620 = 5562 руб.
Можно для сравнения определить «удельную стоимость» одной линии – она равна 927 рублям. Существенно меньше, чем при одиночном подключении.
Если заменить УЗО на шесть дифференциальных автоматов с номиналом 16А /30 мА , то сумма получится пугающая: 6 × 2290 = 13740 руб. Понятно, что «удельная стоимость» каждой линии получается равна цене самого АВДТ.
И никуда не деться – на каждую линию требуется свой дифавтомат . Если же рассматривать разбивку линий на группы, с установкой одного АВДТ и к нему двух АВ, то вообще получается полная бессмыслица. Выходит так, что функциональность дифавтомата урезается, и он становится обычным УЗО. Так не проще ли и не дешевле ли установить УЗО? Ведь эффект будет таким же.
Кстати, обратите внимание на еще один нюанс. В двух последних рассмотренных схемах применение дифференциальных автоматов не дало и никакого выигрыша по модуль-местам . В обоих вариантах задействовано по двенадцать мест.
Ознакомьтесь с возможными причинами, из нашей новой статьи на нашем портале.
Одним словом, при монтаже щитка с выводами на несколько независимых линий более целесообразным в плане расходов видится применение УЗО с разбивкой на группы, и «персональных» автоматических выключателей на каждую линию. Установка дифференциальных автоматов не дает никаких преимуществ, но обходится существенно дороже.
Итак, в публикации было проведено разностороннее сравнение преимуществ и недостатков использования в качестве защиты электрических внутридомовых или квартирных линий дифференциальных автоматов и «тандемов» УЗО + автоматический выключатель. Выводы каждый сделает для себя сам – информации для этого достаточно.
В статье намеренно не приводились правила и схемы электротехнического монтажа. Это – очень серьезный вопрос , который требует отдельного подробного рассмотрения. А вот рекомендации, где об этом можно прочесть — дадим.
Задача повышенной сложности и ответственности – правильная организация домашнего «электрохозяйства»
Лучше, конечно, не имея опыта, за такую работу самостоятельно не приниматься, или, по крайней мере, выполнять ее под контролем квалифицированного электрика. Чтобы представить, какой объем мероприятий предстоит провести, и какие многочисленные нюансы при этом должны быть учтены, познакомьтесь с подробнейшей статьей нашего портала . А еще одна объемная публикация полностью посвящена правилам .
И в завершение публикации предлагаем посмотреть видеосюжет, напрямую связанный с темой нашего сегодняшнего разговора.
Видео: УЗО или дифференциальный автомат – какому прибору отдать предпочтение?
При комплектации электрического щита и распределении нагрузок по линиям, мало кто из электриков-самоучек, да и начинающих профессионалов понимают разницу между УЗО и дифавтоматом. Не принимая во внимание функциональное назначение, устанавливается любое устройство. Теоретическая подготовка так слаба, что на резонный вопрос - чем отличается УЗО от дифференциального автомата - никто из них не может дать разъясняющий ответ. Высказываются всевозможные версии. Даже, как однажды заявил «грамотный» электромонтёр, это маркировка разных производителей. Но тем не менее пора разобраться, в чём отличие УЗО от дифавтомата.
Принцип работы устройства защитного отключения - УЗО
Разработанное как устройство защиты от поражения человека электрическим током, оно выполняет следящие функции. Выявляет различия между подключёнными шинами. Подавая электрический ток в нагрузку через первичную обмотку дифференциального трансформатора, сравнивает его с приходящей величиной на вторичную. Учитывая некоторые потери, определяется разница показаний. Эталонным отклонением служит установленный ток утечки. При минимальном его превышении устройство срабатывает и мгновенно отключает цепь от питающей сети.
Ток утечки - это конкретная величина. Её рассчитывают в зависимости от условий применения УЗО. Причём нагрузочные способности линии не учитываются. Электрический ток в нагрузке может быть любым. Принимается во внимание только сопротивление изоляции. Отсюда и функциональное применение. Как только нарушенная изоляция позволяет образоваться соединению проводника с заземлением или телом человека происходит расцепление силовых контактов, что обесточивает всю цепь.
Функциональные возможности дифференциального автомата
Повторяя свойства и принцип работы УЗО, дифавтомат соответственно защищает от поражения электрическим током. Благодаря дифференциальному трансформатору, он также отслеживает неприкосновенность электрической цепи. Но всё же дифавтомат имеет дополнительные возможности, что позволяет применять его не только для защиты от поражения электрическим током.
Все функции дифференциального автомата можно отразить в следующем списке:
- Контроль и моментальное отключение при превышении значения тока утечки - функция полностью дублирует возможности устройства защитного отключения;
- Тепловая защита цепи - предохраняет линию от подключения приборов с исходно превосходящей мощностью, а также подсоединения множества небольших потребителей с суммарно недопустимым током;
- Автоматическое отключение при коротком замыкании в нагрузке - в случае если фаза проводника соединится с нулём, заземлением или другой фазой соответственно сработает защита, и разорвёт неблагополучную цепь.
Как отличить УЗО от дифавтомата по внешним признакам
Корпус дифференциального автомата практически не имеет существенных отличий от внешнего вида защитного выключателя. Установленные в электрическом щитке, они похожи для непосвящённого наблюдателя. Оба автоматических выключателя занимают два установочных места на DIN рейке. На их лицевой стороне расположены рычажок выключения и кнопка «тест». Фактически неотличимые дифавтоматы и УЗО. В чём разница понять можно только по техническим маркировкам на корпусе.
Однако отличия настолько очевидны, что перепутать дифференциальный автомат с УЗО практически невозможно:
Применение дифавтомата и УЗО
В зависимости от назначения применяются те или иные устройства защиты. Схемы могут отличаться. Так, для контроля одной линии разумно применить дифференциальный автомат, а для нескольких - комплексное включение УЗО и защитных автоматических выключателей. Однако наличие места в щитке также ограничивает применение.
Если для единственной линии подключение дифференциального автомата не создаёт особых трудностей, то установка УЗО для нескольких - требует особого внимания. Подсоедините фазу и ноль на вход автоматического защитного выключателя. Выход образует две силовые шины. К фазному проводу подключаются все автоматы, защищающие от короткого замыкания и перегрузки. Соответственно нулевые провода к одноимённой шине.
