Ранее на нашем сайте уже проскакивала информация о том, (в своем приоритете) используются в LED источниках света. Конечно, есть хорошие, есть плохие, есть дорогие и очень дешевые. Если Вы живете в большом городе, то проще купить в каком-нибудь розничном магазине. Это и быстро и просто. Но что делать, если Вы находитесь в глубинке. Старый LED дайвер сгорел, а нового купить негде?
У большинства появится ответ – Интернет Вам в помощь! И будут правы. Но, как правило, посылки из столицы в глубинку идут до 2 недель. Это долго. Нам же хочется всегда побыстрее.
Основываясь на этом мы и решили показать, каким образом можно легко и быстро самостоятельно создать светодиодный драйвер.
Наш драйвер способен запитать до 40 Вт диодного света). С выходным напряжением до 37 В и током до 1,5 А.
Для драйвера нам понадобятся:
- Резистор 220 Ом
- Подстроечный резистор от 0 до 2,5 кОм
- Монтажная плата
- И обычная схемка LM Максимально, на что она способна – это 1,5А
Ниже Вы можете видеть схемку, нарисованную на коленке. Из нее все понятно без слов. Что и куда «тыкать». Если что-то не понятно, то задавайте вопросы. Поможем.
Драйвер абсолютно рабочий. Проверено.
Ну и теперь по порядку, что необходимо сделать:
Не забываем припаять питающие и отходящие провода, после чего светодиодный драйвер, собранный своими руками готов к использованию.
Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.
Назначение
Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.
Применение
Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.
Принцип работы
Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.
Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.
Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.
Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.
Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.
Подключим так же резистор 40 Ом к драйверу 300 мА.
Драйвер создаст на резисторе падение напряжения 12 В.
Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:
Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.
Основные характеристики
При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.
Напряжение на выходе драйвера зависит от нескольких факторов:
- падение напряжения на светодиоде;
- количество светодиодов;
- способ подключения.
Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:
- мощность светодиодов;
- яркость.
Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.
Мощность нагрузки зависит от:
- мощности каждого светодиода;
- их количества;
- цвета.
В общем случае потребляемую мощность можно рассчитать как
где Pled — мощность светодиода,
N — количество подключаемых светодиодов.
Максимальная мощность драйвера не должна быть меньше.
Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:
где Pmax — максимальная мощность драйвера.
Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.
У XP-E зеленого цвета падение 3.3-3.9 В при том же токе, и его средняя мощность составит уже около 1.25 Вт. То есть драйвером, рассчитанным на 10 ватт, можно питать либо 12-13 красных светодиодов, либо 7-8 зеленых.
Как подобрать драйвер для светодиодов. Способы подключения LED
Допустим, имеется 6 светодиодов с падением напряжения 2 В и током 300 мА. Подключить их можно различными способами, и в каждом случае потребуется драйвер с определенными параметрами:
Соединять таким образом параллельно 3 и более светодиодов недопустимо, так как при этом через них может пойти слишком большой ток, в результате чего они быстро выйдут из строя.
Обратите внимание, что во всех случаях мощность драйвера составляет 3.6 Вт и не зависит от способа подключения нагрузки.
Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения. Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика.
Виды
В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.
У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.
Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.
Обычно они работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).
На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока I cp на выходе.
Такие драйверы получили широкое распространение благодаря компактности и высокому КПД (около 95%). Основным недостатком является больший по сравнению с линейными уровень электромагнитных помех.
Светодиодный драйвер на 220 В
Для включения в сеть 220 В выпускаются как линейные, так и импульсные. Существуют драйверы с гальванической развязкой от сети и без нее. Основными преимуществами первых являются высокий КПД, надежность и безопасность.
Без гальванической развязки обычно дешевле, но менее надежны и требуют осторожности при подключении, поскольку есть вероятность поражения током.
Китайские драйверы
Востребованность драйверов для светодиодов способствует их массовому производству в Китае. Эти устройства представляют собой импульсные источники тока, обычно на 350-700 мА, часто не имеющие корпуса.
Китайский драйвер для светодиода 3w
Основные их достоинства – низкая цена и наличие гальванической развязки. Недостатки следующие:
- низкая надежность из-за использования дешевых схемных решений;
- отсутствие защиты от перегрева и колебаний в сети;
- высокий уровень радиопомех;
- высокий уровень пульсаций на выходе;
- недолговечность.
Срок службы
Обычно срок службы драйвера меньше, чем у оптической части – производители дают гарантию на 30000 часов работы. Это связано с такими факторами, как:
- нестабильность сетевого напряжения;
- перепады температур;
- уровень влажности;
- загруженность драйвера.
Самым слабым звеном светодиодного драйвера являются сглаживающие конденсаторы, которые имеют тенденцию к испарению электролита, особенно в условиях повышенной влажности и нестабильного питающего напряжения. В результате уровень пульсаций на выходе драйвера повышается, что негативно сказывается на работе светодиодов.
Также на срок службы влияет неполная загруженность драйвера. То есть если он, рассчитан на 150 Вт, а работает на нагрузку 70 Вт, половина его мощности возвращается в сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания. Рекомендуем почитать про .
Схемы драйверов (микросхемы) для светодиодов
Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.
ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.
Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.
Простой драйвер тока на этой микросхеме представлен ниже.
Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.
Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:
Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора R ON .
Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.
Заключение
Светодиоды гораздо более требовательны к источнику питания, чем другие источники света. Например, превышение тока на 20% для люминесцентной лампы не повлечет за собой серьезного ухудшения характеристик, для светодиодов же срок службы сократится в несколько раз. Поэтому выбирать драйвер для светодиодов следует особенно тщательно.
Сегодня я кратенько рассмотрю вопрос о том, какие драйверы устанавливают в LED лампы. Виды, типы, их характеристики. Сразу отмечу, что все драйверы светодиодных ламп можно разделить на два вида: электронные и на конденсаторах. О некоторых достоинствах и недостатках мы и поговорим сегодня. А по большому счету буду раскрывать более детально этот вопрос не много позднее и добавлять в данную статью. Таким образом, предполагаю, что "светодиодные драйверы для ламп" станет достаточно объемной. Тем более материала накопилось много.
Производят драйверы, рассчитанные на один или группу светодиодов. Рассчитанных на определенный ток.
Электронные драйверы для LED ламп
Драйвер для светодиодной лампы
Вообще, по хорошему, любой электронный драйвер должен иметь ключевой транзистор, дабы разгрузить микросхему управления драйвером. Чтобы исключить или по максимуму сгладить пульсацию на выходе должен стоять конденсатор. Стоимость драйверов такого типа не маленькая, в отличии от балластных, но зато они стабилизируют токи до 750 мА и выше, чего обычным «бесхребетным» не под силу. Можно. Но лучше больше 200 мА не использовать… Опять же опыт эксплуатации.
Пульсация – не один недостаток драйверов. Другим можно считать высокочастотные помехи. В случае, если ваша розетка связана с лампой (разводка квартиры), то не избежать проблем с приемом цифровым телевидением, IP и т.п. Естественно, будет проблематично поймать радио. Задался сейчас вопросом: “А Wi-Fi будет страдать?»… Надо поставить опыты…
В хороших драйверах для сглаживания пульсаций стоит установить электролиты, а для снижения ВЧ помех пойдет керамика. В идеале, когда в драйвере присутствует и тот и другой кондер. Но такое сочетание большая редкость. Особенно в китайских лампах. Есть некоторые «индивидуумы», но их очень мало. Когда-нибудь я поговорю о них.
Ну и еще одна общая информация. Для тех, кто любит «очумелые ручки». Вы всегда можете изменить выходной ток своего электронного драйвера, «балуясь» номиналом резисторов. Хотя, нужно ли? Уже выпускается огромное количество драйверов и подобрать нужный – не проблема. И не обязательно приобретать дорогущий. Китайцы давно научились штамповать вполне приличную электронику.
Перейдем к не менее распространенным так называемым драйверам – на конденсаторах. Я их всегда называю «так называемые». Почему? Это будет понятно из выводов в конце статьи.
Светодиодные драйверы для ламп на основе конденсаторов
Обратимся к любой стандартной схеме светодиодной лампы, использующей такие «драйверы»
Схема общая и в ряде случаев ее постоянно модифицируют. Особенно любят китайские производители выкидывать оттуда что-нибудь.
Часто в дешевых лампах мы можем «наблюдать» пульсацию в 100 процентов. В этом случае можно даже не заглядывать внутрь лампы, чтобы утверждать об отсутствии одного из конденсаторов. А именно второго. Т.к. первый необходим для регулировки выходного тока. Его – то уж точно никуда не денут))).
Для тех, кто желает самостоятельно собирать такие драйвера, есть формулы, которые можно найти в сети. И по ним рассчитать номинал конденсатора.
Это можно отнести к большому плюсу такого вида драйвера. Ведь мощность лампы можно подогнать простым подбором конденсатора. Минусом стоит отметить отсутствие электробезопасности. Прикасаться к включенной лампе руками запрещено. Электротравма обеспечена.
Еще одним плюсом можно отметить 100 процентный КПД, ведь потери будут только на самих LEDs и сопротивлениях.
Огромный минус – пульсация. Она берется в результате выпрямления сетевого напряжения и составляет порядка 100 Гц. Согласно ГОСТ и САНпИН пульсация допустима от 10-20 процентов и то, в зависимости от того, в каком помещении установлен источник света. Уменьшить пульсацию можно подбором номинала конденсатора №2. Но все-равно Вы не получите полного отсутствия, а только не много сгладите всплески.
Это второй и главный минус такого типа драйверов. Как говорится: то что дешево – не всегда полезно. А пульсация очень вредна для здорового организма. Да и для не здорового))).
Сравнение электронных и балластных драйверов для светодиодных ламп
Из всего выше сказанного (возможно путанно) можно сделать сравнительную характеристику между двумя типами драйверов для светодиодных ламп:
| Драйверы | Балластные на конденсаторах | Электронные |
| Вероятность электротравмы | Высокая. За счет отсутствия гальванической развязки с сетью. Запрещено прикосновение к элементам руками при включенной лампе | Низкая |
| Высокие токи | Не возможно получить высокие токи для свечения диодов, в результате того, что необходимы конденсаторы большого размера. Конструктивно и лампа будет больших размеров. Кроме того, увеличенные конденсаторы влекут увеличение пусковых токов, что приводит к быстрому выходу из строя выключателей | Возможно получить без особых проблем |
| Пульсация | Большая. Порядка 100 Гц. Практически невозможно избавиться из-за необходимости внедрения конденсаторов большой емкости на выходе, фильтрующих пульсацию | Легко регулируется либо отсутствует |
| Схема | Схема очень простая. Легко собирается на коленке и не требует больших познаний в радиоэлеткронике | Схема сложная. С большим количеством электронных компонентов |
| Выходное напряжение | Легко регулируется | Выходной диапазон напряжения узкий |
| Стоимость | Низкая | Высокая |
| Регулировка тока | Путем изменения емкости входного конденсатора | Более сложная. Как правило только при помощи резисторов. И то не всегда. Все зависит от сложности собранной схемы |
Какие светодиодные драйверы для ламп лучше, а какие хуже – решать Вам. У обоих есть как сильные так и слабые стороны. И те и другие можно использовать. Только в разных помещениях. Но для себя я ввел градацию простую. Никогда не считаю качественными лампами те, которые собраны на балластах из конденсаторов по причине пульсации. Я сторонник здорового образа жизни))) и поэтому определяю такие источники света сразу в мусор.
Видео материал на тему светодиодных драйверов для ламп
Ну и на последок, как уже повелось, предлагаю интересное видео о светодиодных драйверах. Вернее об одном, самом простом, который можно собрать на коленке самостоятельно.
Неотъемлемой частью любой качественной лампы или светильника на светодиодах является драйвер. Применительно к освещению, под понятием «драйвер» следует понимать электронную схему, которая преобразует входное напряжение в стабилизированный ток заданной величины. Функциональность драйвера определяется шириной диапазона входных напряжений, возможностью регулировки выходных параметров, восприимчивостью к перепадам в питающей сети и эффективностью.
От перечисленных функций зависят качественные показатели светильника или лампы в целом, срок службы и стоимость. Все источники питания (ИП) для светодиодов условно разделяют на преобразователи линейного и импульсного типа. Линейные ИП могут иметь узел стабилизации по току или напряжению. Часто схемы такого типа радиолюбители конструируют своими руками на микросхеме LM317. Такое устройство легко собирается и имеет малую себестоимость. Но, ввиду очень низкого КПД и явного ограничения по мощности подключаемых светодиодов, перспективы развития линейных преобразователей ограничены.
Импульсные драйверы могут иметь КПД более 90% и высокую степень защиты от сетевых помех. Их мощность потребления в десятки раз меньше мощности, отдаваемой в нагрузку. Благодаря этому они могут изготавливаться в герметичном корпусе и не боятся перегрева.
Первые импульсные стабилизаторы имели сложное устройство без защиты от холостого хода. Затем они модернизировались и, в связи с бурным развитием светодиодных технологий, появились специализированные микросхемы с частотной и широтно-импульсной модуляцией.
Схема питания светодиодов на основе конденсаторного делителя
К сожалению, в конструкции дешёвых светодиодных ламп на 220В из Китая не предусмотрен ни линейный, ни импульсный стабилизатор. Мотивируясь исключительно низкой ценой готового изделия, китайская промышленность смогла максимально упростить схему питания. Называть её драйвером не корректно, так как здесь отсутствует какая-либо стабилизация. Из рисунка видно, что электрическая схема лампы рассчитана на работу от сети 220В. Переменное напряжение понижается RC-цепочкой и поступает на диодный мост. Затем выпрямленное напряжение частично сглаживается конденсатором и через токоограничивающий резистор поступает на светодиоды. Данная схема не имеет гальванической развязки, то есть все элементы постоянно находятся под высоким потенциалом.
В результате частые просадки сетевого напряжения приводит к мерцанию светодиодной лампы. И наоборот, завышенное напряжение сети вызывает необратимый процесс старения конденсатора с потерей ёмкости, а, иногда, становится причиной его разрыва. Стоит отметить, что еще одной, серьезной отрицательной стороной данной схемы является ускоренный процесс деградации светодиодов вследствие нестабильного тока питания.
Схема драйвера на CPC9909
Современные импульсные драйверы для светодиодных ламп имеют несложную схему, поэтому ее можно легко смастерить даже своими руками. Сегодня, для построения драйверов, производится ряд интегральных микросхем, специально предназначенных для управления мощными светодиодами. Чтобы упростить задачу любителям электронных схем, разработчики интегральных драйверов для светодиодов в документации приводят типичные схемы включения и расчеты компонентов обвязки.
Общие сведения
Американская компания Ixys наладила выпуск микросхемы CPC9909, предназначенной для управления светодиодными сборками и светодиодами высокой яркости. Драйвер на основе CPC9909 имеет небольшие габариты и не требует больших денежных вложений. ИМС CPC9909 изготавливается в планарном исполнении с 8 выводами (SOIC-8) и имеет встроенный стабилизатор напряжения.
Благодаря наличию стабилизатора рабочий диапазон входного напряжения составляет 12-550В от источника постоянного тока. Минимальное падение напряжения на светодиодах – 10% от напряжения питания. Поэтому CPC9909 идеальна для подключения высоковольтных светодиодов. ИМС прекрасно работает в температурном диапазоне от -55 до +85°C, а значит, пригодна для конструирования светодиодных ламп и светильников для наружного освещения.
Назначение выводов
Стоит отметить, что с помощью CPC9909 можно не только включать и выключать мощный светодиод, но и управлять его свечением. Чтобы узнать обо всех возможностях ИМС, рассмотрим назначение ее выводов.
- VIN. Предназначен для подачи напряжения питания.
- CS. Предназначен для подключения внешнего датчика тока (резистора), с помощью которого задаётся максимальный ток светодиода.
- GND. Общий вывод драйвера.
- GATE. Выход микросхемы. Подает на затвор силового транзистора модулированный сигнал.
- PWMD. Низкочастотный диммирующий вход.
- VDD. Выход для регулирования напряжения питания. В большинстве случаев подключается через конденсатор к общему проводу.
- LD. Предназначен для задания аналогового диммирования.
- RT. Предназначен для подключения время задающего резистора.
Схема и ее принцип работы

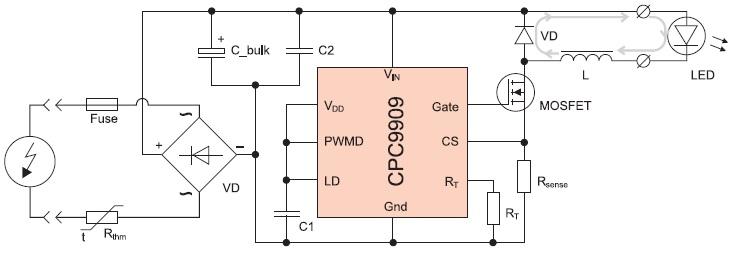

Типичное включение CPC9909 с питанием от сети 220В показано на рисунке. Схема способна управлять одним или несколькими мощными светодиодами или светодиодами типа High Brightness. Схему можно легко собрать своими руками даже в домашних условиях. Готовый драйвер не нуждается в наладке с учетом грамотного выбора внешних элементов и соблюдением правил их монтажа.
Драйвер для светодиодной лампы на 220В на базе CPC9909 работает по методу частотно-импульсной модуляции. Это означает, что время паузы является постоянной величиной (time-off=const). Переменное напряжение выпрямляется диодным мостом и сглаживается емкостным фильтром C1, C2. Затем оно поступает на вход VIN микросхемы и запускает процесс формирования импульсов тока на выходе GATE. Выходной ток микросхемы управляет силовым транзистором Q1. В момент открытого состояния транзистора (время импульса «time-on») ток нагрузки протекает по цепи: «+диодного моста» – LED – L – Q1 – R S – «-диодного моста».
За это время катушка индуктивности накапливает энергию, чтобы отдать её в нагрузку во время паузы. Когда транзистор закрывается, энергия дросселя обеспечивает ток нагрузки в цепи: L – D1 – LED – L.
Процесс носит циклический характер, в результате чего ток через светодиод имеет пилообразную форму. Наибольшее и наименьшее значение пилы зависит от индуктивности дросселя и рабочей частоты.
Частота импульсов определяется величиной сопротивления RT. Амплитуда импульсов зависит от сопротивления резистора RS. Стабилизация тока светодиода происходит путем сравнения внутреннего опорного напряжения ИМС с падением напряжения на R S . Предохранитель и терморезистор защищают схему от возможных аварийных режимов.
Расчет внешних элементов
Частотозадающий резистор
Длительность паузы выставляют внешним резистором R T и определяют по упрощенной формуле:
t паузы =R T /66000+0,8 (мкс).
В свою очередь время паузы связано с коэффициентом заполнения и частотой:
t паузы =(1-D)/f (с), где D – коэффициент заполнения, который представляет собой отношение времени импульса к периоду.
Датчик тока
Номинал сопротивления R S задает амплитудное значение тока через светодиод и рассчитывается по формуле: R S =U CS /(I LED +0.5*I L пульс), где U CS – калиброванное опорное напряжение, равное 0,25В;
I LED – ток через светодиод;
I L пульс – величина пульсаций тока нагрузки, которая не должна превышать 30%, то есть 0,3*I LED .
После преобразования формула примет вид: R S =0,25/1.15*I LED (Ом).
Мощность, рассеиваемая датчиком тока, определяется формулой: P S =R S *I LED *D (Вт).
К монтажу принимают резистор с запасом по мощности 1,5-2 раза.
Дроссель
Как известно, ток дросселя не может измениться скачком, нарастая за время импульса и убывая во время паузы. Задача радиолюбителя в том, чтобы подобрать катушку с индуктивностью, обеспечивающей компромисс между качеством выходного сигнала и её габаритами. Для этого вспомним об уровне пульсаций, который не должен превышать 30%. Тогда потребуется индуктивность номиналом:
L=(US LED *t паузы)/ I L пульс, где U LED – падение напряжения на светодиоде (-ах), взятое из графика ВАХ.
Фильтр питания
В цепи питания установлены два конденсатора: С1 – для сглаживания выпрямленного напряжения и С2 – для компенсации частотных помех. Так как CPC9909 работает в широком диапазоне входного напряжения, то в большой ёмкости электролитического С1 нет нужды. Достаточно будет 22 мкФ, но можно и больше. Емкость металлопленочного С2 для схемы такого типа стандартная – 0,1 мкФ. Оба конденсатора должны выдерживать напряжение не менее 400В.
Однако, производитель микросхемы настаивает на монтаже конденсаторов С1 и С2 с малым эквивалентным последовательным сопротивлением (ESR), чтобы избежать негативного влияния высокочастотных помех, возникающих при переключении драйвера.
Выпрямитель
Диодный мост выбирают, исходя из максимального прямого тока и обратного напряжения. Для эксплуатации в сети 220В его обратное напряжение должно быть не менее 600В. Расчетная величина прямого тока напрямую зависит от тока нагрузки и определяется как: I AC =(π*I LED)/2√2, А.
Полученное значение необходимо умножить на два для повышения надежности схемы.
Выбор остальных элементов схемы
Конденсатор C3, установленный в цепи питания микросхемы должен быть ёмкостью 0,1 мкФ с низким значением ESR, аналогично C1 и C2. Незадействованные выводы PWMD и LD также через C3 соединяются с общим проводом.
Транзистор Q1 и диод D1 работают в импульсном режиме. Поэтому выбор следует делать с учетом их частотных свойств. Только элементы с малым временем восстановления смогут сдержать негативное влияние переходных процессов в момент переключения на частоте около 100 кГц. Максимальный ток через Q1 и D1 равен амплитудному значению тока светодиода с учетом выбранного коэффициента заполнения: I Q1 =I D1 = D*I LED , А.
Напряжение, прикладываемое к Q1 и D1, носит импульсный характер, но не более, чем выпрямленное напряжение с учетом емкостного фильтра, то есть 280В. Выбор силовых элементов Q1 и D1 следует производить с запасом, умножая расчетные данные на два.
Предохранитель (fuse) защищает схему от аварийного короткого замыкания и должен длительно выдерживать максимальный ток нагрузки, в том числе импульсные помехи.
I FUSE =5*I AC , А.
Установка терморезистора RTH нужна для ограничения пускового тока драйвера, когда фильтрующий конденсатор разряжен. Своим сопротивлением RTH должен защитить диоды мостового выпрямителя от пробоя в начальные секунды работы.
R TH =(√2*220)/5*I AC , Ом.
Другие варианты включения CPC9909
Плавный пуск и аналоговое диммирование
При желании CPC9909 может обеспечить мягкое включение светодиода, когда его яркость будет постепенно нарастать. Плавный пуск реализуется при помощи двух постоянных резисторов, подключенных к выводу LD, как показано на рисунке. Данное решение позволяет продлить срок службы светодиода.
Также вывод LD позволяет реализовывать функцию аналогового диммирования. Для этого резистор 2,2 кОм заменяют переменным резистором 5,1 кОм, тем самым плавно изменяя потенциал на выводе LD.
Импульсное димирование
Управлять свечением светодиода можно путем подачи импульсов прямоугольной формы на вывод PWMD (pulse width modulation dimming). Для этого задействуют микроконтроллер или генератор импульсов с обязательным разделением через оптопару.
Кроме рассмотренного варианта драйвера для светодиодных ламп, существуют аналогичные схемные решения от других производителей: HV9910, HV9961, PT4115, NE555, RCD-24 и пр. Каждая из них имеет свои сильные и слабые места, но в целом, они успешно справляются с возложенной нагрузкой при сборке своими руками.
Читайте так же
Наверное, каждый, даже начинающий радиолюбитель знает, что для того чтобы подключить обычный светодиод к источнику питания нужен всего один резистор. А как быть если светодиод мощный? Ватт так на 10. Как быть тогда?
Я вам покажу способ сделать простой драйвер для мощного светодиода всего из двух компонентов.
Для стабилизатора-драйвера нам понадобиться:
1. Резистор – .
2. Микросхема – LM317 – .
LM317 – это микросхема стабилизатор. Отлично подходит для конструирования регулируемых источников питания или драйверов для питания светодиодов, как в нашем случае.
Достоинства LM317
- Диапазон стабилизации напряжения от 1,7 (включая напряжение светодиода – 3 В) до 37 В. Отличная характеристика, для автомобилистов: яркость не будет плавать на любых оборотах;
- Выходной ток до 1,5 можно подключать несколько мощных светодиодов;
Стабилизатор имеет встроенную систему защиты от перегрева и короткого замыкания. - Минусовое питание светодиода в схеме включения берется от источника питания, поэтому при креплении к корпусу автомобиля уменьшается количество монтажных проводов, а корпус может играет роль большого теплоотвода для светодиода.
Схема драйвера для мощного светодиода
Я буду подключать светодиод на 3 Ватта.В итоге нам нужно будет рассчитать сопротивление под наш светодиод. Светодиод мощностью 1 Вт потребляет 350 мА, а 3-х ваттный – 700 мА (можно посмотреть в даташит). Микросхема LM317 – имеет опорное напряжение стабилизатора – 1,25 – это число постоянное. Его нужно поделить на ток и получиться сопротивление резистора. То есть: 1,25 / 0,7 = 1,78 Ом. Ток берем в амперах. Выбираем ближайший резистор по сопротивлению, так как резисторов сопротивлением 1,78 не бывает. Берем 1,8 и собираем схему.
Если мощность вашего светодиода превышает 1 Вт, то микросхему необходимо установить на радиатор. Вообще LM317 рассчитана на ток до 1,5.
Питать нашу схему можно напряжение от 3 до 37 вольт. Согласитесь, солидный диапазон питания получается. Но чем больше напряжение, тем больше греется микросхема, учтите это.
