Сейчас мы займемся рассматриванием микросхемы TDA1029 производства небольшой европейской компании Philips. У этой небольшой европейской компании есть небольшое отделение по производству небольших полупроводниковых приборов. Я сам очень удивился - оказалось, что Philips выпускает еще что то кроме мобильников и прочей бытовой дребедени.
Так, к делу.
Вышеозначенная микросхемка представляет собой селектор сигналов для различных усилителей. В 16-ногом корпусе поместились 4 стереовхода и 1 стереовыход.
Основные параметры
следующие:
В общем и целом очень даже неплохо, не правда ли? Так же в микросхему встроены следующие вкусности: бесшумное переключении входов, защита выхода от короткого замыкания.
Смотрим схему включения:
В принципе и комментировать то особо нечего. Слева от нас входы справа - выход. Так же справа переключатели выходов. Если не замкнут ни один из выключателей, то сигнал снимается с первого входа - самого верхнего по схеме. Если же замыкается один из переключателей, то селектор переключается в соответствующее состояние. Переключатели могут быть любого типа - через них не проходит звуковой сигнал, так что можно ставить все что придет в голову - тем и хорош электронный переключатель - у него нет контактов, которые со временем окисляются или протачиваются. Очень удобно во всех отношениях. Паяем и пользуемся.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Микросхема | TDA1029 | 1 | В блокнот | |||
| С1-С8, С10 | Конденсатор | 0.22 мкФ | 9 | В блокнот | ||
| С9 | Электролитический конденсатор | 100 мкФ 20 В | 1 | В блокнот | ||
| R1-R8 | Резистор | 470 кОм | 8 | В блокнот | ||
| S1-S3 | Выключатель | 3 |
В настоящее время в радиоэлектронной аппаратуре часто применяют электронные выключатели, в которых одной кнопкой можно осуществлять как ее включение, так и выключение. Сделать такой выключатель мощным, экономичным и малогабаритным можно, если применить полевой переключательный транзистор и цифровую КМОП микросхему.

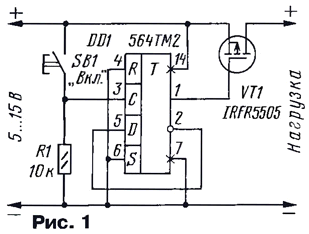

Схема простого выключателя приведена на рис. 1. Транзистор VT1 выполняет функции электронного ключа, а триггер DD1 им управляет. Устройство постоянно подключено к источнику питания и потребляет небольшой ток - единицы или десятки микроампер.
Если на прямом выходе триггера высокий логический уровень, то транзистор закрыт, нагрузка обесточена. При замыкании контактов кнопки SB1 триггер переключится в противоположное состояние, на его выходе появится низкий логический уровень. Транзистор VT1 откроется, и напряжение поступит на нагрузку. В таком состоянии устройство будет находиться до тех пор, пока снова не окажутся замкнутыми контакты кнопки. Тогда транзистор закроется, нагрузка обесточится.
Указанный на схеме транзистор имеет сопротивление канала 0,11 Ом, а максимальный ток стока может достигать 18 А. Следует учитывать, что напряжение затвор-сток, при котором транзистор открывается, составляет 4...4,5 В. При напряжении питания 5...7 В ток нагрузки не должен превышать 5 А, в противном случае падение напряжения на транзисторе может превысить 1 В. Если напряжение питания больше, ток нагрузки может достигать 10... 12 А.
Когда ток нагрузки не превышает 4 А, транзистор можно использовать без теплоотвода. Если ток больше, необходим теплоотвод, либо следует применить транзистор с меньшим сопротивлением канала. Подобрать его нетрудно по справойной таблице, приведенной в статье "Мощные переключательные транзисторы фирмы International Rektifier" в "Радио", 2001, №5, с. 45.
На такой выключатель можно возложить и другие функции, например, автоматическое отключение нагрузки при снижении или превышении питающим напряжением заранее установленного значения. В первом случае это может понадобиться при питании аппаратуры от аккумуляторной батареи, чтобы не допустить ее чрезмерного разряда, во втором - для защиты аппаратуры от завышенного напряжения.

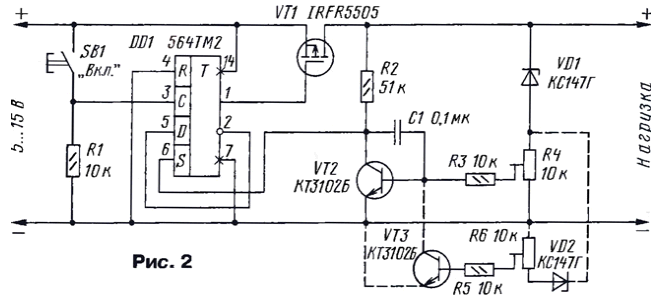

Схема электронного выключателя с функцией отключения при снижении напряжения приведена на рис. 2. В него дополнительно введены транзистор VT2,стабилитрон,конденсатор и резисторы, один из которых - подстроенный (R4).
При нажатии на кнопку SB 1 полевой транзистор VT1 открывается, напряжение поступает на нагрузку. Из-за зарядки конденсатора С1 напряжение на коллекторе транзистора в начальный момент не превысит 0,7 В, т.е. будет иметь низкий логический уровень. Если напряжение на нагрузке станет больше установленного подстроечным резистором значения, на базу транзистора поступит напряжение, достаточное для его открывания. В этом случае на входе "S" триггера останется низкий логический уровень, а кнопкой можно включать и выключать питание нагрузки.
Как только напряжение снизится ниже установленного значения, напряжение на движке подстроечного резистора станет недостаточным для открывания транзистора VT2 - он закроется. При этом на коллекторе транзистора напряжение увеличится до высокого логического уровня, который поступит на вход "S" триггера. На выходе триггера появится также высокий уровень, что приведет к закрыванию полевого транзистора. Нагрузка обесточится. Нажатия на кнопку в этом случае приведут только к кратковременному подключению нагрузки и последующему ее отключению.
Для введения защиты от превышения питающего напряжения автомат следует дополнить транзистором VT3, стабилитроном VD2 и резисторами R5, R6. В этом случае устройство работает аналогично описанному выше, но при увеличении напряжения выше определенного значения транзистор VT3 откроется, что приведет к закрыванию VT2, появлению высокого уровня на входе "S" триггера и закрыванию полевого транзистора VT1.
Кроме указанных на схеме, в устройстве можно применить микросхему К561ТМ2, биполярные транзисторы КТ342А-КТ342В, КТ3102А-КТ3102Е, стабилитрон КС156Г. Постоянные резисторы - МЛТ, С2-33, Р1-4, подстроенные - СПЗ-3, СПЗ-19, конденсатор - К10 17, кнопка - любая малогабаритная с самовозвратом.
При использовании деталей для поверхностного монтажа (микросхема CD4013, биполярные транзисторы КТ3130А-9 - КТ3130Г-9, стабилитрон BZX84C4V7, постоянные резисторы P1-I2, конденсатор К10-17в) их можно разместить на печатной плате (рис. 3) из односторонне фольгированного стеклотекстолита размерами 20x20 мм. Внешний вид смонтированной платы показан на рис. 4.
Схема электронного выключателя основана на микросхеме CD4013 , и имеет два устойчивых состояния, ON и OFF. Когда он включен, то и остается включенным, пока вы не нажмёте кнопку выключателя еще раз. Короткое нажатие кнопки SW1, переключает его в другое состояние. Устройство будет полезно для исключения громоздких и ненадёжных клавишных переключателей либо для дистанционного управления разными электроприборами.
Электронное реле - схема принципиальная
Контакты реле могут выдерживать высокое сетевое напряжения переменного тока, а также достаточный постоянный ток, что делает проект подходящим для таких приборов, как вентилятор, свет, телевизор, насос, электродвигатель постоянного тока, да и вообще любой электронный проект требует подобный электронный переключатель. Устройство работает от сети переменного тока напряжением до 250 В и коммутирует нагрузку до 5 A.
Параметры и элементы схемы
- Питание: 12 вольт
- D1: индикатор подачи питания
- D3: индикатор включения реле
- CN1: вход питания
- SW1: выключатель
Транзистор Q1 можно заменить на любой похожей структуры с предельным током минимум 100 мА, например КТ815 . Реле можно взять автомобильное, или любое другое на 12 В. Если электронный выключатель требуется собрать в виде отдельной малогабаритной коробочки, имеет смысл питание схемы осуществить от маленького импульсного блока питания, типа зарядки мобильного. Поднять напряжение с 5 до 12 В можно заменой стабилитрона на плате. При необходимости вместо реле ставим мощный полевой транзистор, как это реализовано в
Схема электронного выключателя была задумана для дистанционного управления нагрузками на расстоянии. Полное устройство аппарата рассмотрим в другой раз, а в этой статье обсудим простую схему электронного выключателя на основе всеми любимого таймера 555.
Схема состоит из самого таймера, кнопки без фиксации транзистора в качестве усилителя и электромагнитного реле. В моем случае было использовано реле на 220 Вольт с током 10Ампер, такие можно найти в источниках бесперебойного питания.
В качестве силового транзистора можно использовать буквально любые транзисторы средней и большой мощности. В схеме использован биполярный транзистор обратной проводимости (NPN), я же использовал прямой транзистор (PNP), поэтому нужно будет менять полярность подключения транзистора , то есть — если собираетесь применить транзистор прямой проводимости, то плюс питания подается на эмиттер транзистора, при использовании транзисторов обратной проводимости на эмиттер подается минус питания.
Из прямых, можно применить транзисторы серии КТ818, КТ837, КТ816, КТ814 или аналогичные, из обратных — КТ819, КТ805, КТ817, КТ815 и так далее.
Электронный выключатель работает в широком диапазоне питающих напряжений, лично подавал от 6 до 16 Вольт, все работает четко.
Схема активируется при кратковременном нажатии кнопки, в этот момент транзистор моментально открывается включая реле, последнее замыкаясь подключает нагрузку. Выключение нагрузки случается только при повторном нажатии. Таким образом, схема играет роль выключателя с фиксацией, но в отличие от последнего, работает исключительно на электронной основе.
В моем случае вместо кнопки использована оптопара, а замыкается схема при команде с пульта управления. Дело в том, что сигнал на оптопару поступает от радиомодуля, который был взят от китайской машинки на радиоуправлении. Такая система позволяет управлять несколькими нагрузками на расстоянии без особого труда.
Данная схема электронного выключателя всегда показывает хорошие рабочие параметры и работает безотказно — пробуйте и сами убедитесь.
Схема простого самодельного селектора входов для подключения нескольких источников сигнала к телевизору. Сейчас в стране вовсю развивается цифровое телевидение. Как известно, для его приема нужен либо специальный телевизор с цифровым радиоканалом, либо нужно купить цифровую приставку и подключить её по НЧ входам к любому телевизору. Но, у многих недорогих телевизоров есть только один НЧ-вход.
Либо два. Чаще бывает, что НЧ-входов как бы два («скарт» и «азия»), но на деле они просто дублируют друг друга. В общем, НЧ-входов стало катастрофически не хватать. В принципе, в магазинах на такой случай должны быть какие-то «сплиттеры» или переключатели, но их нет.
Во всяком случае, простых и дешевых устройств я в наших магазинах не встречал. Есть очень дорогие коммутаторы для систем видеонаблюдения и дешевые разветвители, которыми выходы источников сигнала фактически подключаются параллельно друг другу, через резисторы по 75 От. Если аудиосигналы еще как-то это терпят, но, видео, увы, выключенный источник мешает работающему, снижая уровень видеосигнала. Нарушается синхронизация.
Самый простой способ выхода из положения, - это сделать простейший переключатель, например, по схеме, что показана на рисунке 1. Нужно девять гнезд «азия», соответственно, три белых, три красных и три желтых (чтобы по цветам соответствовать назначению, как это принято в аппаратуре), еще один переключатель типа П2К на четыре направления (одно останется пустым), ну корпус, в качестве которого вполне сойдет любая мыльница. Сделать можно за час. Кабель от входов телевизора подключаете к разъемам Х7, Х8, Х9.
Еще два кабеля - к DVD-плееру и цифровой приставке, соответственно, разъемы Х1, Х2, Х3 и Х4, Х5, Х6. При отжатой кнопке S1 включен DVD-плеер, при нажатой -цифровая приставка.
Принципиальная схема переключателя
Переключатель по схеме на рис.1 удобен если переключать нужно не очень часто, -все лучше, чем перетыкать штекера, да прост он. Другое дело, если переключать нужно часто.
Рис.1. Принципиальная схема переключателя входов аудио-видео.
Здесь может быть два варианта - организовать дистанционное управление переключателем входов с помощью пульта ДУ телевизора, но это потребует сделать декодер на микроконтроллере и выбрать кнопки пульта для управления переключателем, которые не используются для управления телевизором, что тоже не всегда возможно.
Управление наличием видео-сигнала на входе
Второй вариант, более простой и практичный, заключающийся в том, чтобы управлять переключателем по наличию видеосигнала на одном из переключаемых источников сигнала. Например, при отсутствии видеосигнала на выходе DVD-плеера (и при отключенном питании переключателя) к телевизору подключена цифровая приставка.
А при наличии видеосигнала на выходе DVD-плеера (DVD-плеер включен) и наличии питания переключателя к телевизору подключен DVD-плеер. Работающий таким образом переключатель можно сделать по схеме на рис. 2.
В отличие от схемы на рисунке 1, у него входы переключаются при помощи электромагнитного реле типа TRY-12VDC-P-4C. Очень похоже на реле РЭС-22, только корпус пластмассовый, впрочем, и РЭС-22 с обмоткой на 12V тоже подойдет не хуже.
Управляет реле сенсор наличия видеосигнала, на транзисторах VT1-VТЗ. Он следит за видеовходом для DVD-плеера, и как только там появляется видеосигнал, переключает входы телевизора с цифровой приставки на DVD-плеер.
Рис. 2. Схема переключателя входов AV с автоматическим определением наличия видео-сигнала.
При отсутствии видеосигнала на выходе DVD-плеера (разъем X3) или отключенном питании контакты реле К1 находятся в положении, показанном на схеме. При этом на вход телевизора поступает сигнал с выхода цифровой телеприставки.
Если включено питание переключателя и включен DVD-плеер на разъем X3 от него поступает видеосигнал. Он через цепь R1-С1 поступает на усилительный каскад на транзисторе VТ1, который усиливает его по амплитуде. После чего усиленный сигнал поступает на детектор на двух диодах VD1, VD2 и конденсаторе C3.
Напряжение на C3 увеличивается, что приводит к открыванию транзистора VТ2, а вслед за ним открывается и VT3, через который поступает ток на обмотку реле К1. Реле переключает свои контакты в противоположное положение, показанному на схеме, и входы телевизора переключаются на выходы DVD-плеера.
Пока DVD-плеер включен, его выходы будут подключены к телевизору. При выключении DVD-плеера видеосигнал на его выходе пропадает, и переключатель обратно переключается на цифровую приставку. Вместо реле TRY-12VDC-P-4C можно использовать РЭС-22 с обмоткой на 12V или любое другое реле с обмоткой на 12V и не менее трех переключающих контактных групп.
Снегирев И. РК-02-2016.
