Эта статья-инструкция по монтажу ванны от изготовления каркаса до финишной отделки готовой конструкции. Особое внимание уделено именно каркасу.
Не всегда каркас для акриловой ванны идет с ней в комплекте, в некоторых случаях (например: индивидуальный заказ, ванны нестандартных форм) его приходиться делать самому.
Подготовительные работы
На примере овальной ванны рассмотрим устройство каркаса, закрепленного по двум сторонам к стенам, с последующей его .
Конструкция представляет собой (снизу вверх):
- основанием каркаса является деревянный брус, повторяющий форму ванны;
- стойки – вертикальные элементы. В редких случаях, чаще связанных с неудобством монтажа, возникает необходимость установки раскосов;
- верхний пояс, назначение которого не только передавать нагрузку через стойки на основание, но и обеспечивать пространственную жесткость конструкции;
- лист ДСП (либо толстой фанеры), с предварительно выполненным отверстием совпадающий по контуру с вертикальной поверхностью чаши. Допуск делается в большую сторону. Данный элемент используется только для ванн непрямоугольной формы;
- все элементы зафиксированы между собой.
В случае с прямоугольными ваннами размеры каркаса рассчитываются исходя из того, чтобы наружный (отделочный) слой был заподлицо с наружной гранью бортика ванны.
Чтобы не повредить декоративную эмаль акриловой ванны по возможности выполняется расчет всех необходимых значений, вместо того, чтобы снимать все размеры по месту.
Для закупки древесины необходимо понимать количество бруса: верхний пояс выполняется по периметру ванны. Расстояние между двумя стойками не должно превышать 500 мм. Также, для удобства монтажа, возле стен дополнительно устанавливаются стойки. Функциональная необходимость использования стоек и основания возле стен. В случае отказа от данных элементов на пристенном участке верхний пояс фиксируется непосредственно к стене. Материал заказывается с учетом запаса на подрезку 5-10% и кратным заказному размеру бруса.
Алгоритм расчета высоты элементов стоек следующий:
От отметки верха ванной (ее высоты до уровня пола) вычитаются следующие толщины (вертикальный размер): бруса основания и верхнего пояса, высота изолирующего слоя, располагающегося между основанием и напольным покрытием и необходимого для защиты дерева от конденсата.
Не забудьте обратить внимание на возможный уклон пола
Нарезаем элементы каркаса и покрываем их защитной эмалью. Это увеличит долговечность древесины во влажном помещении. Даем покрытию высохнуть.
- Фиксируем основание к полу анкерами либо дюбелями, в зависимости от конструкции пола.
- Закрепляем стойки к основанию с помощью коротышей или других элементов, предназначенных для соединения горизонтального и вертикального бруса. Монтаж ведется на саморезах (самонарезных винтах).
- Используя такие же соединительные элементы, как и в предыдущем пункте, закрепляем верхний пояс. В местах крепления верхнего пояса к стене проклеиваем изоляцию.
- Укладываем на каркас подготовленный лист водостойкого ДСП (подложку). Фиксируем саморезами (подготовка ДСП к монтажу приведена ниже).
Располагаем элементы основания на полу, предварительно проклеенные изоляцией.
В качестве подложки используется влагостойкое ДСП толщиной не менее 25 мм либо влагостойкая фанера (ФК или ФСФ) толщиной от 15 мм
Вырезаем в ДСП отверстие под ванну:
- С помощью шаблона переносим габариты отверстия на лист. Шаблон предоставляется в комплекте с ванной;
- Отверстие вырезается с помощь электролобзика либо узкой ножовкой, при отсутствии такового;
- Прикладываем на каркас и примеряем ванну.
В случае, когда все получилось правильно и все размеры сошлись, вынимаем ванну и фиксируем лист. Покрываем неокрашенные деревянные и металлические элементы слоем защитной эмали и даем высохнуть.
Установка ванны на каркас
Более удобным и правильным есть вариант, когда на подложку уже выполнен монтаж керамической плитки, но бывает, что с целью экономии времени, сначала монтируется сама ванна, и лишь затем к ней подходят плиткой.
Зная толщину плитки и высоту зубца шпателя, применяемого для нанесения клеевой смеси, мы определяем высоту цементно-песчаной подушки. Для этого к отметке верха нашего каркаса прибавляем толщину кафеля и половину высоты зубца шпателя, вычитаем размер от низа бортика до низа основания ванны. Мы получили отметку верха подушки. Имея высоту подушки и необходимую площадь опирания основания ванны, легко посчитать количество цементно-песчаной смеси.
В том случае, когда плитка уже наклеена, высота подушки будет меньше на толщину самой плитки и половину высоты зубца шпателя.
После заливки подушки аккуратно устанавливаем ванну в проектное положение. Если на момент монтажа не выполнены работы по облицовке керамической плиткой подложки, для компенсации этого расстояния используем подкладки, купленные в магазине или подготовленные из подручных материалов. Подкладки следует расположить по всему периметру ванны равномерно с шагом 400 — 500 мм. Даем раствору схватиться.
После установки ванны подключаем коммуникации.
Отделочные работы
С целью понижения уровня шума (частично подушка выполняет эту функцию) от набирающейся в ванну воды можно в каркас вставить утеплитель, например экструдированный пенополистирол. Он вырезается по размерам большими на 2-3 мм, чем ячейка каркаса и вставляется заподлицо с наружной гранью бруса. Не забываем оставить место под ревизионное окошко, которое можно купить в магазине или выполнить самостоятельно. Ревизионное окошко должно располагаться так, чтобы обеспечивать доступ ко всем коммуникациям.
Приступаем к монтажу:
- В качестве подосновы для керамической плитки можно использовать как гипсокартонные влагостойкие листы (в 2 слоя) либо цементно-стружечную плиту, или другие влагостойкие листовые материалы.
- Укладываем на подоснову плитку с помощью клеевой смеси.
- Производим затирку межплиточных швов с применением герметика.
Стальной каркас
Работы по возведению каркаса из черного металла мало чем отличаются. Поэтому обратим внимание лишь на нюансы:
- В качестве профиля используется уголки либо профилированные трубы.
- Для соединения элементов каркаса между собой используются болты либо сварка.
- Конструкцию каркаса рассчитывают исходя из того, чтобы вес от ванны правильно им воспринимался.
Залогом успеха в данной работе является не только выбор качественных материалов, но и соблюдения этой инструкции.
Каркас для ванны является альтернативой стандартных ножек и предотвращает опрокидывание незаполненных емкостей. Такие опорные конструкции выпускаются в производственных масштабах для монтажа ванн различной конфигурации из кварила, акрила и многослойного стекловолокна. Для стальных и чугунных ванн каркас изготавливают своими руками.
Когда требуется установка каркаса под ванну
Стандартные каркасы под ванну.Конструкция состоит из нескольких вертикальных опор с 2-3 горизонтальными обвязками. Модели промышленного производства рассчитаны на среднестатистические показатели, учитывающие человеческий вес и объем жидкости в резервуаре.
Некоторые строители допускают ошибки, устанавливая ванны слишком низко. Это препятствует нормальному сливу воды. В таких случаях за счет каркаса емкость поднимается на требуемую высоту.
Площадь стандартных ножек составляет 10 см². Некоторые люди стремятся создать дополнительную опорную поверхность для устойчивости ванны. Для этих целей подойдет заводской каркасный комплект либо конструкция, изготовленная самостоятельно.
Для ванн нестандартной конфигурации опора не только служит средством защиты от опрокидывания, но и выполняет декоративную функцию. Строительство подиума вокруг джакузи начинается с монтажа поддерживающего устройства. При желании собрать экран для маскировки коммуникаций без каркаса не обойтись.
Материалы изготовления каркасов
Иногда бывает сложно подобрать размеры готового комплекта. В таких случаях можно сделать каркас для акриловой ванны своими руками.
Строители советуют использовать для этого следующие материалы:
- Металлопрокат. Профилированные трубы с круглым или прямоугольным сечением позволяют создать изящную аккуратную поддерживающую раму небольших габаритов. Недостаток - необходимость применения сварочного аппарата для соединения отдельных элементов, что требует знаний и навыков.
- Пиломатериалы. Распил квадратного бруса из дерева с длиной грани 40-60 мм не вызывает затруднений даже у начинающего мастера. Фиксация фрагментов и формирование узлов выполняются быстро минимальным набором инструментов.
- Оцинкованный металлический профиль, предназначенный для создания гипсокартонных систем. Жесткие, прочные и долговечные планки упрощают установку каркасной системы под акриловые и стальные ванны. Такой материал используется для сооружения экранов. Допускается с его помощью создавать и опорные конструкции.
При изготовлении каркаса из пиломатериалов легче исправить ошибки, допущенные в процессе работы. В случае необходимости докупки бруса на переделку недочетов затраты намного меньше, чем при пополнении запаса металлических изделий.
Применяя деревянные элементы, необходимо учитывать особенности древесины как материала, подверженного гниению. Перед началом установки нужно обработать все детали антисептическим средством. Сборка выполняется с помощью специальных уголков или оцинкованных метизов. Мастера столярного дела соединяют элементы врубкой.
Трубы из металлического профиля тоже не обладают устойчивостью к негативному влиянию сырости. Поскольку ванная комната - зона повышенной влажности, нужно продумать защиту материала от коррозии. Для этого можно оцинковать имеющиеся детали или купить новые с цинковым покрытием. Если не предполагается финишная отделка рамы из профилированных труб декоративными панелями, обезопасить металлическую конструкцию от ржавчины поможет окрашивание порошкообразным составом.
Профили из алюминия или оцинкованной стали не нуждается в дополнительной обработке. Материал обладает антикоррозийными качествами. Последующая обшивка гипсокартонными листами продлевает срок службы каркаса на десятки лет. Для финишной отделки подойдут ПВХ-панели, мозаика или кафельная плитка.
Некоторые мастера практикуют сочетание нескольких материалов. Допускается комбинировать металлические стойки с деревянной обвязкой. Кирпичные опоры или блоки из пенобетона устанавливаются на полы при необходимости приподнять ванну для повышения эффективности слива воды.
Как форма ванны влияет на сложность каркасной конструкции
Конструкции делят на следующие виды:
- Прямоугольная рама. Отличается упрощенной схемой монтажа. Применяется при сооружении опорной системы для емкостей, установленных в нише или углу между смежными стенами.
- Треугольная опора. Монтируется для дополнительной устойчивости ванн с угловым размещением. Внешняя грань имеет разную конфигурацию. Две другие стороны формируют катеты прямоугольного треугольника. В большинстве случаев их совмещают с углами помещения. Каркас из нескольких связанных рам устанавливается вдоль внешней части конструкции.
- Овал. Сложная конструкция, включающая комбинацию 2-3 и более отдельных опор. Сооружается по контуру ванны. Допускается использовать технологию ломаной обвязки.
Монтаж прямоугольной поддерживающей системы с последующей отделкой гипсокартонными листами облегчает обустройство каркаса для овальных емкостей и сантехники нестандартной конфигурации. В верхней горизонтальной панели обшивочного материала прорезается отверстие по размеру ванны. При этом ее бортики должны опираться на раму.

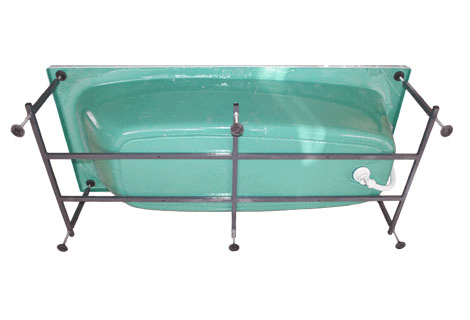

Сборка заводского комплекта для акриловой ванны
В заводскую комплектацию входит сборная конструкция. Она выигрывает у самодельного варианта с точки зрения возможности многократного демонтажа и установки без повреждения деталей.
Сборка выполняется по следующему алгоритму:
- Сварная рама фиксируется на дне ванны. На полу раскладываются элементы конструкции. Количество и вид деталей сверяются со списком, прилагаемым к комплекту.
- Монтируются вертикальные стойки. Шпильки с накрученными гайками вставляются в угловые отверстия рамы и ввинчиваются в пластиковые ножки. Небольшой зазор, оставленный во время крепления между станиной и опорами, позволит выставить требуемую высоту каркасного сооружения.
- Конструкция регулируется по горизонтали. Процедура выполняется строительным уровнем.
- Саморезами каркас соединяется с ванной. Вначале фиксируется усиленная пластина на днище емкости. После этого закрепляются закладные фрагменты, расположенные по углам.
- На раму монтируются ножки. Крепление выполняется шпильками, которые вкручиваются в специальные отверстия. Линейкой или рулеткой регулируется требуемая высота. Для эффективной фиксации применяются гайки.
- На завершающем этапе ванна переворачивается в исходное положение и придвигается к месту монтажа. На стене отмечаются участки для фиксации. В заводскую комплектацию акриловой ванны входит несколько крепежных пластин, которыми закрепляются ее борта. Для сантехнических изделий стандартной формы предусмотрено 4 фиксатора по длине и 2 по ширине.
В некоторых случаях готовая конструкция дополняется самодельными элементами, повышающими устойчивость опоры. Для создания усиленного каркаса сооружается добавочная подставка из крупногабаритного бруса, кирпича или пенобетонных блоков.
Каркас из металлопрофиля своими руками
Установка каркаса из металлопрофиля для гипсокартона.
Профиль, применяемый при монтаже систем из гипсокартона, подходит для самостоятельного изготовления каркасного устройства под ванну.
Подготовка оборудования и разметка
Подготовительный этап включает следующие шаги:
- емкость переворачивается вверх дном;
- саморезами на усиленном фанерой днище фиксируются профили, к которым прикручиваются ножки;
- выполняется монтаж системы слива-перелива.
По завершении подготовительных работ ванна заносится в помещение, где отмечается зона установки. Для этого на полу очерчивается контур оборудования.
Следующий шаг - регулирование высоты за счет подкручивания ножек. Для горизонтальной ориентации применяется лазерный уровень.
Завершающий этап подготовительных работ - разметка области настенных креплений каркаса. Для этого на стене отмечается линия, соответствующая расположению нижнего бортика ванны.
Монтаж каркаса
Для правильного выполнения установки нужно придерживаться следующего алгоритма:
- в отрезках профиля прорезаются отверстия для последующей фиксации;
- в перегородки из кирпича и бетона согласно отметкам вставляются дюбели, на которых саморезами крепятся металлические рейки;
- проводится монтаж боковых опорных планок;
- после обработки герметиком наружных полок профилей монтируется ванна и соединяется с коммуникациями.
На следующем этапе создаются опоры под днище. Они выкладываются из кирпича, шлакоблока или пенобетона с использованием цементного раствора. При этом дно емкости не должно соприкасаться с кладкой. Монтажная пена заполняет зазор. После отвердения состава завершается монтаж каркаса и устанавливается декоративный экран из гипсокартонных листов.
Инструкция по обустройству каркаса из деревянных брусков
Технология аналогична предыдущему варианту.
Отличия обусловлены особенностями материала:
- подготовительный этап заключается в обработке пиломатериалов антисептиком или масляной пропиткой;
- в процессе подготовки стены выравниваются и грунтуются;
- горизонтальные бруски закрепляются на вертикальных опорах, повышающих жесткость конструкции.
Завершающий этап монтажа - обработка древесины гидроизоляционным средством. Таким же составом покрываются стены, прилегающие к ванной. В случае использования для облицовки кафеля дополнительная гидроизоляция не требуется.
Самодельный сварной каркас
Сварная конструкция устраивается из металлической профилированной трубы прямоугольного сечения. Применяется при необходимости сооружения опоры повышенной прочности.
Технология изготовления:
- составляется чертеж каркаса, соответствующий габаритам и конфигурации ванны;
- по эскизным размерам заготавливаются отрезки профиля;
- из 3 опорных труб с 2 горизонтальными направляющими сварочным методом формируется основа конструкции;
- согласно разметке в установленных местах к профильным участкам привариваются регулируемые ножки для выставления ванны по горизонтали и высоте;
- на опорном основании сваркой фиксируются вертикальные стойки, на которых закрепляются горизонтальные опоры для бортиков ванны;
- если планируется монтаж экрана, к наружной части конструкции привариваются передние профили;
- после выставления каркаса по уровню монтируется ванна.
Зашивка декоративными панелями проводится после проверки работы системы слива-перелива. Полиуретановый или силиконовый герметик применяют для приклеивания ванны к каркасному сооружению. Герметизация требуется и на участке примыкания бортика к стене.
Как самостоятельно сделать бескаркасную установку
Упрощенная технология монтажа позволяет выполнить работу, не обращаясь за помощью к слесарю-сантехнику.
Подготовка
Бескаркасная установка ванны.Первый этап - переворачивание чаши. В заводскую комплектацию акриловой ванны входят металлические рейки. Они горизонтально закрепляются поперек днища саморезами из того же набора. Применяя более длинные метизы, можно насквозь пробить сантехнический прибор.
С помощью гаек на поперечные профили устанавливаются ножки, предварительно отрегулированные по высоте. Приемный патрубок канализационного слива должен располагаться ниже сифонного выхода.
Если планируется монтаж декоративного экрана, скрывающего коммуникации, на бортике фиксируется направляющая для его закрепления. Выполнить эту процедуру после завершения установки затруднительно.
Последний этап подготовки - сборка и подсоединение системы слива-перелива.
Установка ванны
Для правильной установки нужно следовать алгоритму:
- в санузле ванна подключается к коммуникациям;
- проводится диагностика стока и герметичности сливной трубы;
- промежуток между бортиком и стеной заполняется герметиком;
- ванна утяжеляется водой или несколькими мешками с песком;
- под днищем сооружается опорная подушка из кирпича или шлакоблока, зафиксированного цементным раствором;
- зазор между корпусом и кладкой заливается монтажной пеной.
Наполненная ванна не сможет подняться под действием расширяющегося пенного средства, которое заполняет промежуточную поверхность, закрепляя опору.
По истечении времени, необходимого для застывания жидких составов, использованных при бескаркасной установке акриловой ванны, можно приступать к финишной отделке. Большинство мастеров монтируют на наружной стороне экран из гипсокартонных листов, пластиковых панелей или других материалов с повышенной влагоустойчивостью.
Установка каркаса для ванны позволит создать основу для будущего экрана, а также скроет часть коммуникаций, что придаст ванной комнате более эстетический вид. Под ванной появится дополнительное пространство где можно хранить различную бытовую химию, а также ванные принадлежности.
Обратите внимание на то, что для акриловых ванн можно использовать как изготовленный на заводе, так и каркас, сделанный собственноручно.
Некоторые типы ванн имеют довольно сложные формы и не позволяют прикрепить изделие непосредственно к стенам. Именно от того, как качественно будет создан каркас для них, будет зависеть срок их службы.
Подготовка к изготовлению каркаса для ванны
Для примера будем использовать наиболее распространенный вариант ванн, который встречается почти в каждом жилье, а именно – овальную ванну. В качестве отделочного материала будет использоваться , но вы можете использовать любой желаемый материал, который будет гармонично смотреться конкретно в вашей ванной.
Техника установки такого каркаса довольно проста:
- начинаем с укладки основания каркаса по периметру;
- на него устанавливаем вертикальные (опорные) стойки;
- на стойки также укладываются доски;
- сверху ложится лист фанеры (желательно водостойкой), в котором прорезается отверстие, соответствующее форме ванной.
Если же ваша ванна прямоугольная, тогда фанеру устанавливать не требуется, так как борта каркаса подгоняются под края ёмкости и выполняют роль посадочной платформы.
Рассчитываем высоту опорных стоек
Так как ванной пользуются и взрослые, и дети, необходимо рассчитать максимально комфортную высоту для всех людей.
- ставим ванну в то место, где она будет устанавливаться и измеряем высоту от кромочной части бортов;
- из той цифры, которая получилась, необходимо вычесть толщину основания и верхней части каркаса, а также фанеры.
Подготовка основания для каркаса для акриловой или чугунной ванны
По периметру ванны сначала укладываются доски, которые будут выступать в роли основания. Для закрепления используем саморезы с «крокодилами». Чтобы облегчить процесс крепления к полу – просверлите отверстия в нужных местах заранее.
Далее, устанавливаем стойки и если они прилегают к стене, крепим их аналогично тому, как фиксировалось основание. Стойки должны находиться на каждом углу ванны, а также по периметру на расстоянии не более полуметра друг от друга.
Каркас для ванны: монтаж
По окончании закрепления угловых стоек, приступаем к работе с периметром.
Чтобы стойки было легче крепить, а также был высокий уровень надёжности конструкции, можно использовать бруски из дерева или металлические уголки.
На стойки аналогичным способом крепится верхняя часть каркаса, а в местах соприкосновения со стеной, доски крепятся при помощи саморезов (гвоздей, шурупов).
По окончании установки несущей конструкции сверху укладывается лист фанеры. На рынке можно найти самые разнообразные варианты, главное – высокий уровень прочности изделия, так как треть веса ванны будет сфокусирован именно на фанеру. Прикручиваем её по периметру к верхней части опоры, также используя саморезы.
Внимание! При выборе фанеры необходимо учитывать не только прочностные, но и водостойкие характеристики, а толщина, в зависимости от вида, должна составлять не менее 15 мм (для ДСП – не менее 25 мм).
Вырезаем отверстие под ванну
Большинство ванн на заводе комплектуется специальным монтажным шаблоном, по которому можно с лёгкостью сделать всю необходимую разметку, но если такого вам не досталось – придется измерять всё вручную, при помощи метра или «на глаз».
Проще всего прорезать отверстие в фанере можно при помощи электролобзика, но если такового под рукой не оказалось можно использовать ручную узкую пилу.
Устанавливаем акриловую ванну на каркас
После того как изготовление каркаса завершено можно приступать к установке самой ванны. Последовательность действий может немного отличаться в зависимости от габаритов ванной комнаты и от удобства. Чётко выраженного алгоритма здесь нет, главное – правильно цементный поддон, который снизит нагрузку со дна ванной.
Для этого нужно:
- заливаем необходимое пространство под ванной специальным цементным раствором, (не забываем учитывать высоту или другого напольного покрытия, а также крепёжного материала);
- дать подушке застыть;
- после того как подушка застынет, помещаем ванну в каркас и подключаем её к канализации.
Закрытие каркаса
По завершении установки ванной следует заняться облицовкой каркаса. Именно от того, как будет проведена эта работа будет зависеть эффектность интерьера помещения.
Для начала определитесь с цветом и материалом, при помощи которого будет создаваться декоративная часть. После этого, нужно подготовить подложки, на которые будет крепиться облицовочный материал. Сделать их можно используя гипсокартон, водостойкие древесные изделия (плиты, фанеру и т. д.).
Крепить основу для облицовочного материала можно на саморезы или пришайбы средней длины. Лучше всего, если они будут иметь специальное покрытие, которое препятствует коррозии или содержат в себе специальные примеси. Боковины же каркаса можно сделать наглухо закрытыми, или же оборудовать , тем самым образуя дополнительное пространство для хранения различных моющих средств и ванных принадлежностей.
Если изготовить дверцу вам не по силам, можно приобрести уже готовую на рынке или через интернет.
После крепления облицовочного материала необходимо заделать отверстия при помощи герметика. Желательно, чтобы в нем присутствовали специальные антисептические вещества, препятствующие появлению вредоносных микроорганизмов в ванной, а также плесени.
Вариант металлического каркаса для ванны
Металлический каркас устанавливается практически так же, как и его деревянный вариант, но с теми отличиями, что вместо досок будут использоваться металлические изделия.
Наиболее распространенным вариантом металлического каркаса, является каркас из металлопрофиля. С ним довольно легко работать, так как все крепежные работы также можно провести при помощи саморезов или пришайб.
Видео урок: установка каркаса на ванну Тритон
Полезный понятный урок по установке акриловой ванны фирмы на каркас (видео).
Облицовочная основа для такого вида также создается при помощи фанеры или гипсокартона, а сверху облицевать плиткой или пластиком. Такой вид каркаса при правильной установке будет служить своим владельцам гораздо дольше, так как сам материал менее подвержен воздействию влаги и температур.
Расчет количества материала для создания металлического каркаса придётся производить исходя из прочностных показателей материала (толщина металла, его гибкость и другие свойства).
Правильная установка каркаса для ванной – это основной показатель, который влияет на срок пригодности к использованию как самого изделия, так и подключающихся к нему коммуникаций. При изготовлении каркаса собственноручно вы экономите немалое количество денежных средств, потому что готовое изделие по цене выходит гораздо дороже, а качество не всегда оправдывает свою цену.
Если же возможности изготовить каркас самостоятельно у вас нет – обратитесь за помощью к мастерам, которые знают толк в своём деле. Помимо того, что они сделают всю работу за вас, ещё и предоставят на неё гарантию, а также ответят на все ваши вопросы.
Акриловая ванна – конструкция, которая требует надежной, жесткой опоры, так как имеет тонкие, пластичные стенки. Есть несколько способов ее установки, но самым надежным и практичным является металлический каркас. Иногда применяют и комбинированный способ крепления. Если дно тонкое и прогибается под ногами – каркас комбинируют с кирпичной кладкой, подпирающей дно. Как своими руками установить акриловую ванну подробно в этой статье.
Необходимые инструменты
На первом этапе установки конструкции, следует подготовить все необходимые приспособления и инструмент, а именно:
- перфоратор с буром необходимого сечения и длины – для обустройства отверстий в стене;
- шуруповерт – для закручивания крепежей при сборке конструкции, помимо этого им можно будет просверлить отверстия в самой ванне, если потребуется;
- рожковый ключ соответствующего размера – для регулировки ножек каркаса ванной по высоте;
- строительный уголок – проводить инспекцию углов;
- рулетка ;
- строительный уровень – для выравнивания конструкции по горизонту;
- карандаш или строительный маркер – для разметки.
Так же стоит заранее позаботиться о дополнительных расходных материалах: уплотнительной ленте или сантехническом уголке – для герметизации стыков между стеной и ванной. Но можно применить и простой силиконовый герметик, если стены в помещении идеально ровные.
Преимущества перед монтажом на ножки — какой способ лучше?
Начнем с того, что все производители данного продукта рекомендуют применять при установке специализированные каркасы в форме рамы, на которые и производиться установка акриловых ванн.
Подобная конструкция 100% равномерно распределяет нагрузку на чашу, оказываемую водой и весом человека, предотвращает поломки и прогибы корпуса. На данный момент все производители выпускают серийные каркасы, предназначенные для определенных моделей – универсальных не существует.
Что же такое каркас? Сама рама-каркас – это конструкция из квадратной профилированной трубы, которая покрыта специальным порошковым составом, что предотвращает ее коррозию во влажном помещении.
Скелет состоит из специальных ребер жесткости, опор под каждый угол ванны и ножек, которые можно отрегулировать, путем подкручивания. Несмотря на то, что при производстве акриловых ванн используются высокопрочные волокна, установить конструкцию надежно без жесткой рамы не получиться.
Преимущества каркаса:
- равномерное распределение нагрузки на конструкцию;
- дно ванны не «играет» под ногами;
- надежная и прочная установка;
- при монтаже на каркас, крепление к стене играет чисто символическую функцию – чтобы ванна не перевернулась. Но таких инцидентов в практике не бывает.
Недостатки:
- стоят дорого;
- усложняют монтаж.
Как видим преимущества каркаса – очевидны.
Что касается ножек, то основным их плюсом считается только низкая стоимость. Конструкция хлипкая и ненадежная – две перекладины, крепятся на дно ванны по разным сторонам, а затем к ним прикручиваются ножки. Собрать и не сложно, но стоит понимать, что если дно чаши будет тонким, то придется под ним монтировать каркас из кирпича. Иначе вес взрослого человека сможет его прогнуть.
Плюсы подобной конструкции:
- низкая цена;
- простота в монтаже;
- простота транспортировки.
Недостатки:
- неравномерное распределение нагрузки, так как ванна ни на что не опирается спереди;
- обязательны боковые крепления к стене;
- необходимость дополнительно сооружать каркас из кирпича под дно чаши.
Как видим, минусов намного больше, кроме этого, никто не даст вам гарантии того, что подобная конструкция не может попросту перевернуться, если крепление к стене окажется ненадежными.
Выбор оптимальной металлической рамы
Есть несколько типов каркасов, используемых в зависимости от качества материала, из которого изготовлена акриловая чаша;
- Каркас без боковых упоров для чаш повышенной прочности . В комплекте с такими изделиями отсутствуют боковые упоры, есть только сама рама и ножки. Ванны с высокими качественными характеристиками устанавливают на каркас, соответствующий форме чаши. Низ рамы рассчитан таким образом, чтобы нагрузка распределялась максимально равномерно. Бортики в этом случае закреплять к стене не нужно, они выполнены из прочного акрила, и играют роль армированного верхнего каркаса. Такой тип опоры ни в коем случае нельзя выбирать для дешевых моделей, так как их борта не предназначены для того, что бы самостоятельно выдерживать высокие нагрузки.
- Жесткая конструкция с боковыми упорами , которая поддерживает еще и бока ванны. Несмотря на то, что такой каркас сложно монтировать он считается самым надежным и универсальным на данный момент.
- Каркасы для угловых ванн с гидромассажем , выполненные из квадратного усиленного профиля с высокой степенью надежности и устойчивости. Они значительно дороже, но тут не приходится выбирать. Купели с гидромассажем имеют большой вес и требуют прочной опоры.
Если каркас в ванне не предусмотрен, а в комплект производитель положил только ножки для уменьшения стоимости изделия, его можно купить отдельно. Тут главное точно знать вашей купели, самые популярные: 170х70 , 160х70 , 150х70 ,140х70 .
Стоит сказать, что для экономии средств можно изготовить каркас под акриловую ванну самостоятельно, но работа это грязная, трудоемкая и сложная.
Как правильно собрать и установить – пошаговая инструкция
Процесс установки акриловой ванны не сложный, и его можно с легкостью произвести самостоятельно за несколько часов, без привлечения сантехников.
Что входит в комплект:
- Металлический профиль с готовыми отверстиями, нарезанный на нужные размеры;
- регулируемые ножки;
- подпятники;
- саморезы;
- стойки;
- гайки;
- контргайки;
- шайбы;
- упоры для стены;
- инструкция по сборке.
Перед установкой нужно проверить комплектацию, и если выясниться, что чего-то не хватает обратиться к продавцу.
Как закрепить и отрегулировать ножки?
Итак, все инструменты собраны, комплектация проверена, можно приступать к монтажу:
ШАГ 1. Распаковываем ванну и раскладываем все комплектующие в одном месте для удобства сборки.
ШАГ 2. Пол покрываем мягкой ветошью или картоном от упаковки, что бы избежать , и аккуратно переворачиваем ванну верх дном. Кладем ее посредине помещения, чтобы можно было обойти с любой стороны.
ШАГ 3. Собираем каркас ванны по приложенной производителем инструкции: соблюдаем все отступы и места креплений, указанные производителем. На дно необходимо положить две самые длинные профильные рейки и прикрутить к ним с помощью болтов горизонтальные планки для ножек.
ШАГ 4. Собираем ножки. На шпильки нужно прикрутить пластиковые упоры и шайбы с гайками в той последовательности, как указано на картинке.
ШАГ 5. Продеваем шпильки свободным концом вверх в отверстия короткого профиля.
Пальцами подкручиваем гайку так, что бы расстояние меду упором и корпусом ванны было 1-2 мм .
ШАГ 6. Накручиваем на торчащей конец шпильки: шайбу, 2 гайки, шайбу и ножку — именно в такой последовательности. Шаги 5 и 6 необходимо повторить для всех остальных опор.
ШАГ 7. С помощью шуруповерта и саморезов прикручиваем продольные профиля ко дну акриловой чаши, проверяя, что бы все отступы, указанные в инструкции, соблюдались.
ШАГ 8. Отрегулируйте длину всех ножек и тщательно закрутите все гайки на шпильках с помощью ключа.
ШАГ 9. Переворачиваем ванну и ставим ее на ножки. При помощи подкручивания регулируем высоту от пола, она не должна быть больше 65 см – самая оптимальная и безопасная. Проверить горизонт можно при помощи строительного уровня, и если есть перекос, его следует устранить.
Если вы хотите, чтобы вода в чаше не застаивалась, то можно сделать небольшой технологический уклон в сторону слива, достаточно всего полсантиметра. Для этого, после установки конструкции на постоянное место, немного приподнимают противоположный от слива край, путем выкручивания опорной ножки.
Особенности монтажа опоры для угловой и ассиметричной купели
Процесс монтажа каркаса на угловую ванну практически не отличается от его установки на прямоугольную, разница лишь в том, что количество профилей и крепежа немного разнится, тут все зависит от конкретного производителя, поэтому стоит подробно изучить инструкцию.
Стоит заметить, что угловые и ассиметричные купели имеют достаточно большой объем, и каркас под них должен быть надежным и прочным. Крайне нежелательно устанавливать такую купель только на ножки, даже если они идут в комплекте с изделием. Не пожалейте денег и купите каркас для ванны из профилированной трубы.Как прикрепить к стене?
Если ваш каркас предусматривает наличие дополнительных упоров для крепления к стене необходимо воспользоваться следующей инструкцией:
ШАГ 1. С нижней стороны бортиков на стене ставим метки маркером.
ШАГ 2. Убираем конструкцию и с помощью строительного уровня и маркера чертим линию борта ванны.
ШАГ 3. Прикладываем боковые опоры, как показано на рисунке, и отмечаем места для сверления.
ШАГ 4. С помощью перфоратора и бура на 8мм (зависит от размера дюбелей, но обычно используется 8) высверливаем отверстия на глубину, указанную в инструкции.
ШАГ 5. Крепим боковые упоры к стене с помощью дюбелей и саморезов.
ШАГ 6. Для лучшего эффекта крепления промазываем места опоры бортиков ванны герметиком.
ШАГ 7. Ставим ванну вместе с каркасом на упоры. Хорошо прижимаем, наполняем водой и промазываем стык со стеной герметиком или закрываем его уголком.
Теперь можно заниматься канализацией и установкой экрана.
Полезное видео
О методиках установки ванны на каркас смотрите в видео ниже:
Заключение
Установить акриловую ванну любой конфигурации на каркас, можно самостоятельно, если выполнять все рекомендации специалистов и действовать по инструкции. Но если нет уверенности в своих силах, то лучше обратиться профессионалам. Помните, акриловая конструкция очень хрупкая и может лопнуть от неаккуратного обращения.
Зачем нужен?
За всю историю своего существования ванны изготавливались из камня, дерева, меди и даже серебра и золота. Но самые востребованные на сегодняшний день все же более прозаичные материалы: сталь и чугун, покрытые эмалью, и набирающий все большую популярность акрил. Чтобы интерьер ванной комнаты соответствовал определенному стилю, а пользоваться ею было комфортно, необходим такой важный для эксплуатации, хотя и зачастую невидимый, элемент, как каркас – конструкция, удерживающая чашу и бортики. Если он прочен, подходит для выбранной модели, ванна будет крепиться надежно, устойчиво.
Совершенно необходим каркас при выборе купели необычной формы:
- Многогранной;
- Круглой;
- Овальной.
Обычно изделия сложной формы невозможно надежно закрепить на стенах, и требуется каркас в виде платформы. На специальную раму опираются и широкие борта таких ванн, что обеспечивает им еще более устойчивое положение.
Отличается ли каркас для акриловой ванны от каркаса для чугунной или стальной ванны?
Принципы установки ванны примерно одинаковы для самых распространенных видов:
- Чугунной;
- Стальной;
- Акриловой.
Для установки ванны из стали или чугуна вполне достаточно воспользоваться ножками, или прикрепить к стенам железным уголком. Более основательной будет опора из кирпичей, которую затем маскируют готовым или самодельным экраном. Изделия из акрила, радующие самыми изящными и креативными формами, требуют устойчивой опоры, оберегающей их от нагрузки и деформации. При всей красоте и изысканности дно эластичной, но уступающей в прочности другим материалам акриловой ванны может прогибаться, а то и вовсе не выдержать слишком большую массу. К тому же если бортики будут постоянно деформироваться, это со временем приведет к проникновению влаги в стыки между ванной и стенами и образованию плесени и прочим неприятностям. Поэтому если для ванны из прочной стали или надежного чугуна каркас желателен, то для долголетия акриловой ванны жизненно необходим. Тем более, для не слишком дорогих изделий, имеющих толщину, не превышающую 0,5 мм.
Виды
Обычно в магазинах сантехники предлагают каркасы только к определенным видам ванн, имеющимся в продаже. К сожалению, не все опорные конструкции могут вынести массу ванны, наполненной водой с моющимися в ней людьми, особенно, если это не компактная чаша для одного человека, а роскошная купель с солидными габаритами и формами. В этом случае к выбору прочной опоры и к правильной установке нужно подходить со всей серьезностью, чтобы в дальнейшем избежать неприятных сюрпризов.
Предлагаемые продавцами серийные каркасы могут быть:
- Сборными;
- Цельносваренными.
Если же приобрести нужную модель в магазине невозможно, она кажется ненадежной или не устраивает ее конструкция (универсальные модели редко встречаются в продаже), каркас можно изготовить своими руками из дерева, оцинкованного профиля или профильной железной трубы.
Следует обратить внимание на зависимость прочности и качества приобретаемой ванны от количества точек опоры каркаса: чем тоньше ванна, тем большая поддержка ей требуется.Цельносваренная конструкция тоже свидетельствует о недостаточной прочности. Замечательно, если для опоры используются лишь четыре точки. Если же купель имеет необычную конфигурацию, для ее поддержки требуется особая платформа, так как обычная рама будет ненадежной.
Устройство
Рамы-каркасы, предлагаемые в комплекте с ванной, изготовлены из металлопрофиля квадратного сечения и защищены от коррозии специальным покрытием.
Основные элементы каркаса, независимо от конфигурации:
- Опоры, по углам удерживающие саму чашу;
- Основные ножки, высота которых регулируется;
- Ребра жесткости, без которых не обойтись акриловой купели.
Как сделать своими руками?
Если предлагаемые готовые изделия не внушают доверия, не подходят по конфигурации, есть желание сэкономить и применить умения и навыки домашнего мастера, то можно изготовить каркас самостоятельно.
Для сооружения каркаса нужно выбирать материал достаточно прочный и доступный по цене. Самые распространенные виды самодельных конструкций:
- Из деревянного бруса, положительными сторонами которого являются невысокая стоимость, легкость обработки и прочность, а явным недостатком – подверженность гниению во влажной среде ванной. Поэтому необходима качественная защитная антисептическая обработка поверхности или использование древесины, устойчивой к влаге: кедра, дуба, ольхи, лиственницы и других;
- Из оцинкованного профиля, используемого для гипсокартонных конструкций. Он не выдерживает большой нагрузки, поэтому всю тяжесть ванны целесообразней переложить на ножки и деревянный брус, а профиль использовать для дополнительного поддерживающего и декоративного каркаса;
- Железная профильная труба – самый оптимальный вариант для каркаса, удерживающего купель из любого материала. Трубе по силам стать опорой даже для нестандартной ванны из чугуна, но манипуляции с трубой требуют наличия сварочного аппарата и некоторых навыков обращения с ним. Проблемы с ржавчиной легко решаются при помощи грунтовки.
- Кирпичная кладка, полностью повторяющая контуры ванны, довольно трудная задача, выполнить которую под силу лишь профессионалу-строителю, а домашнему мастеру, не имеющему навыков, справиться будет сложно, особенно если ванна имеет асимметричную или овальную форму.
Наиболее доступно домашнему умельцу изготовить каркас из дерева и влагостойкой фанеры или ДСП. Порядок действий таков:
- Соорудить основание по периметру ванны из бруса;
- Прикрепить к нему вертикальные стойки;
- На них уложить доски или брус – они будут верхом каркаса.
Для прямоугольной чаши этого достаточно, если же она, например, овальная, то каркас накрывается листом ДСП или фанеры, в котором затем вырезается отверстие нужной формы.
Как собрать?
Прежде чем приступить к монтажу деревянной конструкции, следует определиться с высотой стоек, которая напрямую зависит от предпочтительной высоты каркаса. Она должна быть как можно меньше, чтобы пользоваться ванной в дальнейшем было удобно всем членам семьи. Рассчитать количество стоек тоже нетрудно: они должны обязательно быть во всех углах и дополнительно крепиться через каждые полметра вдоль бортиков.
