Организация рабочего места сварщика: особенности и требования. Организация рабочего места сварщика ручной дуговой сварки Организация рабочего места при сварочных работах

Рабочим местом электросварщика является закрепленный за рабочим или бригадой участок производственной площади, оснащенной в соответствии с требованиями осуществляемого технологического процесса определенным оборудованием, инструментом, приспособлениями и т.д.
При обслуживании рабочего места необходимо:
- своевременно получать сменные задания, наряды и чертежи;
- поддерживать оборудование в работоспособном состоянии;
- своевременно доставлять на рабочее место материалы, заготовки, электроды и т.п.;
- контролировать качество изготавливаемой продукции;
- поддерживать надлежащий порядок на рабочем месте.
Рабочее место электросварщика называют сварочным постом . Он может быть стационарным или передвижным.
В зависимости от выполняемой работы и габаритов свариваемых конструкций сварочный пост располагают в специальных сварочных кабинах или непосредственно на изделии.

Рабочие кабины служат для защиты сварщиков от излучения дуги в постоянных местах сварки.

При сварке небольших изделий рабочие места оборудуют сварочными кабинами размером 2000x2000 или 2000х3000 мм. Стены кабин имеют высоту 1800...2000 мм, а для лучшей вентиляции подняты над полом на 200...300 мм. В качестве материала для стен используют тонколистовую сталь или несгораемые материалы.

Стены окрашивают в светлые тона огнестойкой краской, хорошо поглощающей ультрафиолетовые лучи сварочной дуги. Дверной проем в кабине закрывают брезентовым занавесом на кольцах, пропитанным огнестойким составом. Полы в кабинах настилают из огнеупорного материала: кирпича или бетона. Кабины должны быть освещены дневным или искусственным светом, а также оснащены вентиляцией. Кроме общей вентиляции в них устанавливают местные отсосы, поглощающие вредные газы и пыль непосредственно из зоны сварки.

Для сборки и сварки деталей внутри кабины устанавливают металлический сварочный стол высотой 500...600 мм для работы сидя и около 900 мм для работы стоя площадью около 1м2. К столу приваривают стальные болты для крепления токоподводящего провода от источника сварочного тока и для провода заземления стола. Сбоку стола имеются гнезда для хранения электродов или присадочной проволоки. В выдвижном ящике стола хранят инструмент, а также технологическую документацию. Для удобства работы в кабине устанавливают металлический стул с подъемным винтовым сиденьем, изготовленным из неэлектропроводного материала (дерево, пластмасса и др.). Под ногами у сварщика должен находиться резиновый коврик.
Основной вид оборудования сварочных постов - источники питания дуги . Они могут быть одно- или многопостовыми. На рабочем месте обычно размещают однопостовые источники питания. При питании сварочных постов от многопостовых источников сварочный ток разводят по кабинам с помощью токоподводящих проводов или шин. В кабине устанавливают рубильник или магнитный пускатель для включения сварочного тока.
При механизированной сварке в кабине размещают полуавтоматы и автоматы для дуговой сварки и необходимое вспомогательное оборудование и приспособления.
Для выполнения сварочных работ сварщик должен иметь определенный набор инструментов и принадлежностей.

Электрододержатель . Это один из основных инструментов электросварщика, от которого во многом зависят производительность и безопасные условия труда. Элетрододержатель должен быть легким (не более 0,5 кг) и удобным, иметь надежную изоляцию, не нагреваться при работе, обеспечивать быстрое и надежное закрепление электрода. В зависимости от способа крепления электродов различают защелочные, пассатижные, эксцентриковые и другие электрододержатели. Наиболее распространены пассатижные электрододержатели.

Щитки и шлемы . Это оборудование изготавливают в соответствии с ГОСТ 12.4.035-78 из токонепроводящих материалов - фибры или пластмассы. Масса щитка не должна превышать 0,48 кг, шлема - 0,6 кг. Их внутренняя поверхность должна быть гладкой, матовой, черного цвета. Щиток состоит из корпуса со смотровым окном и ручки, имеющей круглое поперечное сечение и длину не менее 120 мм. Шлем представляет собой защитное приспособление, надеваемое сварщиком на голову. Он состоит из корпуса со смотровым окном и наголовника, который должен обеспечивать два фиксированных положения корпуса: опущенное (рабочее) и откинутое назад.
Для защиты глаз от вредных излучений щитки и шлемы снабжены светофильтрами типа С темно-зеленого цвета, которые выпускают (вместо светофильтров типа Э) 13 классов для сварки с применением токов силой 13...900 А.
Для защиты светофильтра от брызг металла используют покровные органические стекла, которые по мере повреждения заменяют новыми.

Сварочные провода . Ток от силовой сети подводится к сварочным аппаратам по проводам марки КРПТ. От сварочных аппаратов к рабочим местам сварочный ток поступает по гибкому проводу марки ПРГ, АПР или ПРГД с резиновой изоляцией. К электродержателю должен быть подключен гибкий медный провод марки ПРГД длиной не менее 3 м.
Длина проводов от сварочных аппаратов к рабочему месту не должна быть более 30...40 м, так как при большой длине проводов напряжение в них значительно падает, что приводит к уменьшению напряжения дуги. Для соединения сварочных проводов применяют специальные муфты, медные наконечники и болты. Температура нагрева проводов не более 70°С.

В таблице приведены данные по выбору сечения гибких сварочных проводов.

Одежда сварщика . В комплект одежды входят куртка, брюки и рукавицы. Куртку и брюки шьют из брезента, сукна или асбестовой ткани. Одежду из прорезиненного материала не применяют, так как ее легко прожечь нагретыми металлическими частицами. Брюки должны прикрывать обувь для предохранения ног от ожога. Рукавицы могут быть брезентовыми или спилковыми.

Дополнительный инструмент сварщика . Для зачистки кромок перед сваркой и удаления с поверхности швов остатков шлака применяют стальные щетки - ручные или с электроприводом. Остывший шлак с поверхности шва удаляют молотком-шлакоотделителем.
Для подсоединения «массы» к заготовке служат винтовые или пружинные зажимы, в которые токопроводящий провод впаивают высокотемпературным припоем или закрепляют механически.
Для клеймения швов, вырубки дефектных мест, удаления брызг и шлака применяют соответственно клейма, зубила и молотки. Сборочные операции перед сваркой выполняют с помощью шаблонов, отвесов, линеек, угольников, чертилок и специальных приспособлений. При монтажных сварочных работах сварщики используют надеваемые через плечо брезентовые сумки, в которые помещают электроды.

Скачать в формате pdf: Вы не можете скачивать файлы с нашего сервера

C траница 1

Рабочее место сварщика со всеми необходимыми приспособлениями и подводом сварочного тока называется сварочным постом. На рис. 44 показана сварочная кабина для дуговой сварки изделий не больших размеров. Часто организуется передвижное рабочее место сварщика, огражденное переносными щитами; это практикуется при сварке изделий больших размеров. Изделия небольших размеров укладывают для сварки на сварочный стол высотой 500 — 700 мм, рабочей поверхностью которого служит стальная или чугунная плита.

Рабочее место сварщика в этом случае должно быть огорожено переносными щитами или ширмами (рис. 31) высотой 1 2 — 1 5 м для защиты окружающих от света сварочной дуги.

Рабочее место сварщика должно быть защищено от ветра, дождя, снега и ограждено переносными ширмами или щитами, предохраняющими работающих по соседству от воздействия лучей сварочной дуги.

Рабочее место сварщика, а также свариваемая поверхность кон струкции должны быть — защищены — от действия ветра, дождя и снега.

Рабочее место сварщика, а также свариваемая поверхность конструкции резервуара должны быть защищены от дождя, снега и сильного ветра.

Рабочее место сварщика, а также свариваемая поверхность конструкции должны быть защищены от действия ветра, дождя и снега.

Рабочее место сварщика как на базе, так и в полевых условиях должно быть закрыто палаткой или другим приспособлением, исключающим воздействие атмосферных осадков и ветра, на свариваемый стык.

Рабочее место сварщика должно быть защищено от дождя, снега и ветра. Сварку при температуре ниже — 10 С производить не рекомендуется.

Рабочее место сварщика должно быть защищено от дождя, снега, ветра тентом или палаткой и обеспечено изоляционным ковриком или деревянной решеткой.

Рабочее место сварщика должно быть оснащено исправным оборудованием, инструментом и обеспечено необходимыми материалами. Перед началом работы сварщику должен выдаваться наряд на выполняемую работу с указанием расценки. Сварщик должен своевременно получать карту технологического процесса, в которой подробно и ясно указывается порядок выполнения сварки, размеры швов и режимы сварки. На протяжении всего рабочего дня сварщик должен бесперебойно обеспечиваться работой. На рабочем месте сварщика должен быть запас электродов, электродной проволоки и флюсов при ручной и автоматической электродуговой сварке, а также присадочный металл и газы при газовой сварке. При сварке крупногабаритных изделий целесообразно применять специальные быстэодейсгвующие кантователи и поворотные приспособления, дающие возможность производить сварку всех швов в нижнем положении. Применение таких приспособлений сокращает вспомогательное время на поворот изделий с помощью крана.

Рабочее место сварщика должно быть оснащено исправным оборудованием, инструментом и обеспечено необходимыми материалами. Перед началом работы сварщику должен выдаваться наряд на выполняемую работу с указанием расценки. Сварщик должен своевременно получать карту технологического процесса, в которой подробно и ясно указывается порядок выполнения сварки, размеры швов и режимы сварки. На протяжении всего рабочего дня сваршик должен бесперебойно обеспечиваться работой. На рабочем месте сварщика должен быть запас электродов, электродной проволоки и флюсов при ручной и автоматической электродуго ой сварке, а также присадочный металл и газы при газовой сварке. Пои сварко крупногабаритных изделий целесообразно применять специальные быстродействующие кантователи и поворотные приспособления, дающие возможность производить сварку всех швов в нижнем положении. Применение таких приспособлений сокращает вспомогательное время на поворот изделий с помощью крана.

Рабочее место сварщика с комплектом соответствующей аппаратуры и приспособлений называется сварочным постом. На рис.

2 показаны стационарные учебные посты для газовой сварки, у которых питание кислородом и ацетиленом осуществляется по трубопроводам На каждом посту должен быть шкафчик (на рис. 2 не показан), где находятся инструмент, проволока, флюс, щетки и пр.

Страницы: 1 2 3 4

В зависимости от вида выполняемых робот, размеров изделия и типа производства рабочее место сварщика может быть организованно по-разному. Это может быть стационарная сварочная кабина или временный сварочный пост для монтажа или изготовления крупногабаритного изделия, сооружения.

Если свариваемое изделие невелико и изготавливается большими сериями, то рабочее место организуют в стационарных сварочных кабинах размерами для одного сварщика не менее чем 2,0*2,5 м, высотой не менее 2,0 м. Чтобы кабина лучше вентилировалась за счет естественного движения воздуха, её стены не доводят до пола на 200…250 мм. В дверном проёме подвешивают на кольцах брезентовый занавес. Стены кабины делают из огнестойкого материала, чаще из металла. С внутренней стороны на стены наносят огнестойкое покрытие или краску светлых тонов, дающую матовую поверхность, исключающую блики. Обязательна общая и местная вытяжная вентиляция. В кабине устанавливают источник питания сварочной дуги, рубильник или магнитный пускатель для его подключения к питающей электрической сети. Если используется сварочный преобразователь, то его устанавливают за пределами кабины в помещении с хорошей звукоизоляцией.

В кабине должен быть стеллаж-верстак со слесарным инструментом (молоток, зубило, тиски и т.п.), герметичный ящик для электродов, так как иногда электроды поле снятия упаковки хранятся более двух часов. Для прокалки электродов необходим сушильный шкаф или печь, которую в зависимости от загрузки сварщиков и условий сварки можно устанавливать одну на несколько постов. Если сварщик должен использовать сборочно-сварочные приспособления или инструмент с пневмоприводом, то в кабину подводят сжатый воздух. В кабине должны находиться металлический стол сварщика и стул с регулируемым по высоте сиденьем.

Столы сварщика делают со стационарным местным дымоотсосом. Это стол ССН-1 со встроенной вентиляционной установкой без фильтрации, а так же требующие цеховой вентиляционной разводки и общей системы очистки воздуха столы ССН-2 и ССН-3. Отсосы дыма от них ведётся вверх. Эти столы не полностью удаляют дым из зоны дыхания сварщика. Эффективнее столы с комбинированной вентиляционной установкой, в которых столешница выполнена в виде решётки, а вытяжка дыма ведётся вниз встроенным вентилятором и вверх – в сторону

автономным дымоотсосом. Встроенный фильтр обеспечивает степень очистки воздуха от дыма и аэрозолей до 99,96 %.

При сварке крупногабаритных изделий с внешней стороны изделия в цехе нужно огораживать рабочее место сварщика персональными щитами со стороны других рабочих мест, проходов, мест отдыха и т.п. Требования к щитам те же, что и к стенам кабины. Внутри ограждения должны располагаться источники питания, переносная полка или шкаф для инструмента и электродов. На таких сварочных постах также обязательно использование вытяжной местной вентиляции. Это может быть гибкая пластиковая труба длиной до 5 м с проволочным винтовым кольцом внутри, соединённая с центробежным вентилятором, снабжённым фильтром. Удобно применять энергосберегающий автомат с датчиком в виде токовых клещей, который включает вентилятор только во время горения дуги и выключает через заданное время после её угасания.

Рабочее место сварщика должно быть хорошо освещено. При работе в кабинах, на сборочных площадках и особенно внутри ёмкостей главное внимание надо обращать на электробезопасность, строго соблюдать действующие нормы и правила заземления источников питания дуги, дросселей, корпусов рубильников, сварочных столов. Внутри ёмкостей сварщик должен работать со страхующим наблюдателем.

Кроме традиционных источников питания дуги для ручной дуговой сварки начинают применяться бестрансформаторные инверторные источники переменного тока. При достаточной большой мощности они имеют малые габариты и массу. Например, инвертор шведской фирмы ЕSАВ обеспечивают силу сварочного тока 5…250 А, имеет массу 20 кг и размеры 450*350*300 мм.

Электрододержатель — это основной инструмент сварщика. Он должен быть безопасным, прочным, должен надежно и быстро закреплять и освобождать электрод без значительных усилий сварщика, иметь малую массу, защищать руку сварщика от тепла дуги, разогретого электрода и от токоведущих частей сварочной цепи. Электрододержатели бывают пассатижные, с рычажным зажимом, винтового и защелочного типа. В зависимости от силы сварочного тока электордодержатели делят на три типа: для силы тока до 125 А; 125…315 А и 315…500 А. время смены электрода не должно превышать 4 с, без ремонта электрододержатель должен выдерживать 8000 зажимов электродов.

Сварочные провода – служат для подвода тока от источника питания к электрододержателю и изделию. Электрододержатель подсоединяется к гибкому с медными жилами проводу ПРГД или ПРГДО, или с алюминиевыми жилами АПРГДО. Длина гибкого провода 2-3 м. Гибкий провод подсоединяется к кабелю с медной или алюминиевой жилой КРПТ, КРПГ (мед.); АКРПТ (ал.). Соединение проводов производится муфтами или пайкой. Общая длина провода не более 30 м, из-за падения напряжения в сварочной цепи. Провод, идущий к изделию, может быть менее гибким, но изолированным ПРГ. Диаметр провода выбирают по силе тока используемой для сварки.

Щитки и маски служат для предохранения сварщика от брызг металла, искр и излучения. Щиток сварщик держит в руке, маска надевается на голову и освобождает руку сварщика для манипуляций с деталью. Лучшие конструкции закрывают не только лицо, но и шею, и руку сварщика, держащую щиток. Щиток и маска имеют смотровое окно со светофильтром, который задерживает опасные излучения дуги. Снаружи фильтр защищен сменным прозрачным стеклом от брызг металла.

Различают ослабляющие светофильтры постоянной плотности, ослабляющие светофильтры варьируемой плотности и фильтры с двумя зонами оптической плотности. Светофильтры постоянной плотности имеют размеры 100*150мм, дополнительное стекло меньшей плотности 100 * 160мм. оптическая плотность светофильтров меняется от 3 до 13. В комплект включается диоптрийные стекла (1,0…2,5). Светофильтры с изменяющейся оптической плотностью позволяют не поднимая щитка вести сборочные, настроенные и сварочные работы. Без дуги светофильтр прозрачен, а при ее зажигании за время менее 0,01 с оптическая плотность его автоматически возрастает до номинальной. Действие таких устройств основано на свойствах жидких кристаллов менять свою оптическую плотность под действием внешних воздействий. Электрическое питание таких светофильтров автономное, от батареек, срок их службы может быть увеличен за счет солнечных батарей. Светофильтры с двумя зонами оптической плотности могут выполняться либо в виде одного стекла, верхняя часть которого более светлая, чем нижняя, либо из двух стёкол с разной оптической полярностью. Более светлое стекло узкой полосой располагается над тёмным, рабочим стеклом; оно предназначено для контроля настроечных движений электрода, манипуляций с деталью. На боковых поверхностях маски сварщика иногда делают окна с затемнёнными стёклами, которые более чем вдвое увеличивают поле зрения. Сварщик может видеть потенциально опасные объекты.

Для работы в особо вредных условиях маска сварщика может комплектоваться системой принудительной подачи очищенного воздуха. Она состоит из микровентилятора, фильтрующего элемента, аккумуляторного блока, соединительных шлангов. Система крепится на поясе сварщика со стороны спины. Воздух захватывается в чистой области и подаётся сварщику для дыхания под щиток.

Спецодежду для сварщика изготавливают из плотного брезента или сукна. Спецодежда не должна иметь открытых карманов. Обувь должна иметь глухой верх. Рукавицы сварщика необходимо изготовлять из кожи, плотного брезента или асбестовой ткани. При работе в закрытых сосудах сварщик должен пользоваться диэлектрическими калошами и резиновым ковриком, испытанными на электрический пробой.

Места проведения сварочных работ разделяют на постоянные и временные. Постоянные (стационарные) места предназначены для работ, которые выполняются в специально оборудованных цехах, мастерских и т.д. Устанавливают сварочный аппарат в защищенном от атмосферных воздействий, хорошо проветриваемом помещении площадью не менее 3 м². Лучше всего, если пол бетонный, а стены помещения не должны отражать сварочные блики, что может представлять опасность для глаз. В идеале рабочее место сварщика должно располагаться в специальной кабине, примерная компоновка которой представлена на рис.1.

Такое рабочее место может быть оборудовано для сварки малогабаритных предметов. Каркас кабины можно сделать из металла, а стены - из различных огнестойких материалов. Дверной проем кабины закрывают брезентовым занавесом, подвешенным на кольцах. В кабине устанавливают источник сварочного тока, металлический стол с решеткой и вытяжным зонтом, стул с подъемным винтовым сидением, стеллажи для сварочной проволоки, электродов и других необходимых инструментов и материалов. Если сварка выполняется в среде защитного газа, то должно быть предусмотрено место для баллонов. Правильная организация рабочего места — залог качественной сварки и высокой производительности труда. Сварочные работы на постоянных сварочных постах следует выполнять только при наличии работающей вентиляции (рис. 2) . В процессе работы следует применять передвижные воздухоотсосы.

Временные рабочие места сварщика применяют для работ, которые выполняются непосредственно на оборудовании или установках, которые невозможно переместить к сварочному посту. Такие места должны быть отгорожены огнестойкими ширмами, щитами и обеспечены средствами первичного пожаротушения и огнетушителями. Тип, емкость и количество огнетушителей определяют в зависимости от их производительности, площади действия, класса помещения и т.д. Кроме огнетушителя рабочее место сварщика оборудуется ящиком с песком, ведром и другими средствами пожаротушения.

В любом случае нельзя забывать о средствах противопожарной защиты, так как сварка является пожароопасной работой. Не следует загромождать рабочее место ненужными вещами и оборудованием, так как это будет не только мешать работе, но и представлять опасность.

При выполнении сварочных работ в монтажных условиях на открытом воздухе рабочее место сварщика и оборудование обязательно должно быть защищено от атмосферных воздействий. Для этих целей применяют палатки, навесы или переносные тенты и т.д.

Применение сварочного оборудования на монтажных площадках создает ряд трудностей по его хранению. Каждый раз после окончания работы нужно перемещать аппарат к месту хранения.

Лучше всего, если сварочный аппарат содержится закрытом помещении, а к рабочему месту протягивают только сварочные кабели. Если это невозможно, то лучше всего сварочный аппарат установить на передвижную тележку, что значительно облегчит его транспортировку.

Рабочий инструмент сварщика должен комплектоваться, учитывая специфику работы. Не существует определенный перечень инструмент без которого обойтись невозможно. Каждый электросварщик должен иметь защитный щиток или маску, рукавицы, молоток, зубило или крейцмессель для отбивки шлака, стальную щетку. Сварщик, работающий с неплавящимся электродом, должен иметь набор заточенных вольфрамовых электродов, комплект гаечных ключей, пассатижи или кусачки. На стационарном рабочем месте инструмент хранится в специальном ящике, а для работы на монтажной площадке у сварщика должна быть специальная сумка, предназначенная для хранения инструмента. Это может быть один из портативных ящиков для инструмента, изготовлением которых занимаются многие фирмы. Правильно подобранный и исправный инструмент экономит время и способствует производительному труду.

МЕСТО РАБОЧЕЕ

место, предназначенное для выполнения работником определенных производственных функций.

РАБОЧЕЕ МЕСТО

часть пространства, приспособленная для выполнения работником (или группой работников) производственных функций.

Рабочее место

это зона, оснащенная необходимыми техническими средствами, в которой совершается трудовая деятельность исполнителя или группы исполнителей, совместно выполняющих одну работу или операцию

(Приказ Минстата РБ от 16.08.99 г. N 188)

РАБОЧЕЕ МЕСТО

место произведения работы и находящиеся на нем средства производства, орудия труда, приспособленные к осуществлению трудовых функций работником определенной профессии. Количество P.M. на предприятии должно соответствовать количеству занятых на нем работников с учетом графика и сменности работы, наличия отпусков.

РАБОЧЕЕ МЕСТО

1) часть пространства, приспособленная для выполнения работниками (или группой работников) производственного задания; 2) (из радиационной безопасности), место постоянного или временного пребывания персонала для выполнения производственных функций в условиях воздействия ионизирующего излучения в течение более половины рабочего времени или двух часов непрерывно.

РАБОЧЕЕ МЕСТО

место выполнения работником функций, обусловленных трудовым договором. Администрация предприятия, учреждения, организации обязана обеспечивать надлежащее техническое оборудование всех P.M. и создавать на них условия работы, соответствующие установленным правилам и нормам техники безопасности и производственной санитарии. Однако и при отсутствии таких нормативов соблюдение безопасных условий труда на каждом P.M. — обязанность администрации (ст. 143 КЗоТ). Более детальные требования к организации P.M.

содержатся в государственных и отраслевых стандартах, санитарных правилах и нормах, гигиенических нормативах, строительных нормах и правилах и т.п. (постановление Правительства РФ от 12 августа 1994 г. № 937 «О государственных нормативных требованиях по охране труда в Российской Федерации»). Законодательство РФ по вопросу организации P.M. отвечает нормам конвенций МОТ.

Рабочее место

место, где работник должен находиться или куда ему необходимо прибыть в связи с работой и которое прямо или косвенно находится под контролем работодателя (ст. 209 ТК РФ). Удаленное рабочее место — понятие, которое законом и судебной практикой не определяется, но фактически используется работодателями для обозначения места исполнения трудовых обязанностей, находящегося за границей населенного пункта, в котором находится сама организация или ее структурное подразделение.

Рабочее место может устанавливаться правилами внутреннего трудового распорядка, локальными положениями работодателя, должностными инструкциями, графиками сменности, расписанием учебных занятий и т.п., а также определяется трудовым договором, приказами (распоряжениями) работодателя в пределах предоставленных ему прав.

Отсутствие на рабочем месте без уважительных причин является нарушением трудовой дисциплины, в том числе может рассматриваться как прогул без уважительных причин и служить основанием для расторжения трудового договора.

РАБОЧЕЕ МЕСТО

место, где работник должен находиться и где он выполняет работу в режиме и условиях, предусмотренных нормативно-технической документацией. определение понятия «рабочее место» законодательно закреплено в ст. 209 тК Рф и в полной мере соответствует общепринятой международной терминологии, в частности, определению, содержащемуся в Конвенции Мот № 155: «Прямо или косвенно контролируемые работодателем места, где работник должен находиться или куда ему необходимо следовать в связи с его работой». Действующее трудовое законодательство предполагает право работника на надлежащие условия труда. Согласно ст. 21 и 219 тК Рф работник имеет право на Р. м., соответствующее условиям, предусмотренным государственными стандартами организации и безопасности труда и коллективным договором, а также требованиям охраны труда. Это право работника обеспечивается обязанностями работодателя, установленными в ст. 212 тК Рф. Р. м. является основным звеном производственного процесса, где сосредоточены материально-технические элементы производства и осуществляется трудовая деятельность человека. от того, как организован труд на Р. м., зависит использование применяемых орудий труда, качество выпускаемой продукции, себестоимость, а также общая культура производства. организация Р. м. имеет целью создать оптимальные условия для высокопроизводительной работы. По степени механизации выполняемых работ Р. м. подразделяются на автоматические, полуавтоматические, машинные, машинно-ручные и ручные; по характеру расстановки Р. м. бывают индивидуального и бригадного обслуживания; по количеству обслуживаемых единиц оборудования — одностаночные и многостаночные. Р. м. должно соответствовать антропометрическим данным работника. Эргономическая оценка Р. м. осуществляется в соответствии с действующими нормативными документами. организация Р. м. связана с технологиями, нормированием и организацией труда, планированием и оценкой работы, психофизиологическими, социальными, правовыми вопросами. Эта работа должна проводиться при самом активном участии службы управления персоналом, ее специалистов. одним из способов совершенствования организации Р. м. является их аттестация (см. Аттестация рабочих мест по условиям труда). Постоянное рабочее место — это место, на котором работающий находится большую часть своего рабочего времени (более 50 % или более 2 ч непрерывно). Если при этом работа осуществляется в различных пунктах рабочей зоны, постоянным Р. м. считается вся рабочая зона (ГоСт 12.1.055). Непостоянное рабочее место — место, на котором работающий находится меньшую часть своего рабочего времени (менее 50 % или менее 2 ч непрерывно).

Места проведения сварочных работ разделяют на постоянные и временные. Постоянные (стационарные) места предназначены для работ, которые выполняются в специально оборудованных цехах, мастерских и т.д. Устанавливают сварочный аппарат в защищенном от атмосферных воздействий, хорошо проветриваемом помещении площадью не менее 3 м². Лучше всего, если пол бетонный, а стены помещения не должны отражать сварочные блики, что может представлять опасность для глаз. В идеале рабочее место сварщика должно располагаться в специальной кабине, примерная компоновка которой представлена на рис.15.

Рис. 15 Сварочная кабина: 1-источник тока; 2-стол; 3-стул; 4-тумба; 5-шкафчик; б-стеллаж; 7-баллон с защитным газом

Такое рабочее место может быть оборудовано для сварки малогабаритных предметов. Каркас кабины можно сделать из металла, а стены — из различных огнестойких материалов. Дверной проем кабины закрывают брезентовым занавесом, подвешенным на кольцах. В кабине устанавливают источник сварочного тока, металлический стол с решеткой и вытяжным зонтом, стул с подъемным винтовым сидением, стеллажи для сварочной проволоки, электродов и других необходимых инструментов и материалов. Если сварка выполняется в среде защитного газа, то должно быть предусмотрено место для баллонов. Правильная организация рабочего места — залог качественной сварки и высокой производительности труда. Сварочные работы на постоянных сварочных постах следует выполнять только при наличии работающей вентиляции (рис. 16 ) . В процессе работы следует применять передвижные воздухоотсосы.

Рис. 16 Постоянный сварочный пост: 1-источник электропитания; 2-кабели; 3-электродержатель; 4-ящик для электродов; 5-стол; 6-ящик для инструментов;

Временные рабочие места сварщика применяют для работ, которые выполняются непосредственно на оборудовании или установках, которые невозможно переместить к сварочному посту. Такие места должныбыть отгорожены огнестойкими ширмами, щитами и обеспечены средствами первичного пожаротушения и огнетушителями. Тип, емкость и количество огнетушителей определяют в зависимости от их производительности, площади действия, класса помещения и т.д.

Кроме огнетушителя рабочее место сварщика оборудуется ящиком с песком, ведром и другими средствами пожаротушения.

Сварочный пост комплектуется источником питания, электрододержателей, сварочными проводами необходимой длины, зажимами для токопроводящего провода, сварочным щитком с защитными светофильтрами.
При необходимости рабочее место может быть оборудовано средствами малой механизации, что облегчит не только сварку, но и погрузочно-разгрузочные работы.
В любом случае нельзя забывать о средствах противопожарной защиты, так как сварка является пожароопасной работой.

Не следует загромождать рабочее место ненужными вещами и оборудованием, так как это будет не только мешать работе, но и представлять опасность.

При выполнении сварочных работ в монтажных условиях на открытом воздухе рабочее место сварщика и оборудование обязательно должно быть защищено от атмосферных воздействий. Для этих целей применяют палатки, навесы или переносные тенты и т.д.

Применение сварочного оборудования на монтажных площадках создает ряд трудностей по его хранению. Каждый раз после окончания работы нужно перемещать аппарат к месту хранен» Лучше всего, если сварочный аппарат содержится закрытом помещении, а к рабочему мес-протягивают только сварочные кабели. Если эт невозможно, то лучше всего сварочный аппара установить на передвижную тележку, чт. значительно облегчит его транспортировку.

Рабочий инструмент сварщика долже комплектоваться, учитывая специфику работы. Н существует определенный перечень инструмент без которого обойтись невозможно. Кажды электросварщик должен иметь защитный щито или маску, рукавицы, молоток, зубило или крейцмессель для отбивки шлака, стальную щетку. Сварщик, работающий с неплавящимся электродом, должен иметь набор заточенных вольфрамовых электродов, комплект гаечных ключей, пассатижи или кусачки. На стационарном рабочем месте инструмент хранится в специальном ящике, а для работы на монтажной площадке у сварщика должна быть специальная сумка, предназначенная для хранения инструмента. Это может быть один из портативных ящиков для инструмента, изготовлением которых занимаются многие фирмы. Правильно подобранный и исправный инструмент экономит время и способствует производительному труду.

Рабочим местом называется та часть рабочего пространства, где располагается производственное оборудование, с которым взаимодействует человек в рабочей среде.

Места проведения сварочных работ разделяют на постоянные и временные. Постоянные (стационарные) места предназначены для работ, которые выполняются в специально оборудованных цехах, мастерских и т.д. Устанавливают сварочный аппарат в защищенном от атмосферных воздействий, стол сварщика, манипулятор, вытяжку и т.д. в хорошо проветриваемом помещении площадью не менее 3 м 2 . Лучше всего, если пол бетонный, а стены помещения не должны отражать сварочные блики, что может представлять опасность для глаз.

Рис.14 Планировка сварочной кабины:

1 - источник питания дуги; 2 - заземление; 3 - пускатель источника питания; 4 и 5 – прямой и обратный токопроводящие провода; 6 – стол; 7 – вентиляция; 8 – коврик; 9 – электроды; 10 – щиток; 11 – электрододержатель; 12 – стул;

13 – ящик для отходов; 14 – дверной проем

Рис.15 . Рабочее место сварщика

Проходы между многопостовыми сварочными агрегатами и между установками автоматической сварки должны быть не менее 1,5 м; проходы между однопостовыми сварочными трансформаторами или между сварочными генераторами, а также проходы с каждой стороны стеллажа или стола для выполнения ручных сварочных работ - не менее 1 м. Расстояние между стационарным сварочным агрегатом и стеной или колонной должно составлять не менее 0,5 м, а расстояние между стеной или колонной и сварочным автоматом - не менее 1 м. Проходы между машинами точечной и шовной (роликовой) сварки с расположением рабочих мест напротив друг друга должны быть не менее 2 м, а между машинами стыковой сварки - не менее 3 м. Мри расположении перечисленных выше машин тыльными сторонами друг к другу ширина проходов должна быть не менее 1 м, а при расположении передними и тыльными сторонами друг к другу - не менее 1,5 м.

На каждое стационарное рабочее место при плазменной и газоплазменной обработке металлов должно отводиться > 4м 2 , а при работе в кабине >3м 2 .

Зоны с опасными производственными факторами должны быть ограждены, знаки безопасности выдержаны по ГОСТ 12.4.026-76*.

В зависимости от габаритов свариваемых изделий и характера производства рабочее место сварщика может быть расположено либо в специальной кабине, либо в цехе или непосредственно на сборочном объекте. Размеры кабины должны быть не менее 2x2 м 2 .

Рис.16 . Кабины контактной сварки.

Стены кабины делают высотой 1,8-2 м. Для лучшей вентиляции между полом к нижним обрезом стенки оставляют просвет 150-200 мм. В качестве материала для стен кабины можно использовать тонкое железо, а также фанеру, брезент, прочитанные огнестойким составом, или другие огнестойкие материалы. Каркас кабины делают из металлических труб или уголковой стали. Дверной проем кабины обычно закрывают брезентовым занавесом, укрепленным на кольцах. Фанера и брезент должны быть пропитаны огнестойким составом, например раствором алюмокалиевых квасцов.

Пол в кабине должен быть из огнестойкого материала (кирпич, бетон, цемент) негсораемые и нескользкие, обладать малой теплопроводностью.

Стенки окрашивают в светло-серый цвет красками, хорошо поглощающими ультрафиолетовые лучи (цинковые или титановые белила, желтый крон). Окраска сварочных цехов и кабин в темные цвета не рекомендуется, так как при этом ухудшается общая освещенность места сварки.

Комбинированное освещение следует предусматривать при работах высокой и наивысшей точности (I-IIIразр.) в частности при сварке и пайке материалов толщиной 0,06…0,5 мм, при дефектоскопии сварочных швов и других подобных работах.

Для освещения цехов надо использовать, как правили, газоразрядные источники света: лампы ДРЛ, ДРИ; для освещения высоких цехов (до 4 м) большой площади -люминесцентные лампы. Допускается применение ламп накаливания.

Освещенность кабины должна быть не менее 80-100 л к.

В производственных помещениях сварочных и сборочно-сварочных цехов параметры микроклимата следует принимать по ГОСТ 12.1.005-88 (помещения с незначительными избытками явной теплоты, работы средней тяжести категорий IIа иIIб).

В холодный период года допускаемые параметры микроклимата для работ IIа иIIб соответственно равны: температура воздуха 17…23 и 15…21 0 С, относительная влажность< 75%, скорость движения воздуха < 0,3 и 0,4 м/с.

Кабину оборудуют местной вентиляцией с воздухообменом 40 м3/ч на каждого рабочего. Вентиляционный отсос должен располагаться так, чтобы газы, выделяющиеся при сварке, проходили мимо сварщика.

Рис.17.Вытяжной зонт:1- воздуховод; 2-шибер; 3-воздухоприемник; 4- штампованная решетка; 5- козырек.

При сварке в замкнутых объемах вытяжка воздуха осуществляется к всасывающему воздуховоду цеховой вытяжной системы. Возможна подача воздуха под маску сварщика, равная 110…140л/ мин.

Рис.18. Воздухоприемники встроенные в сварочные горелки при механизированной сварке в СО 2 . а,б- соответственно кольцевой симметричный и асимметричный; в-конический дырчатый; г- конусно-щелевидный; ----- - отсасывающий аэрозоль; - - - - - защитный газ.

В организации сварочных работ важное значение имеет правильное размещение оборудования. Многопостовые агрегаты и установки, состоящие из нескольких сварочных агрегатов, располагают в отдельном помещении или на площади общего производственного помещения, огражденной постоянными перегородками высотой не менее 1,7 м. Сварочные преобразователи при работе создают шум, оказывающий вредное действие на нервную систему человека, вызывая понижение внимания и снижение работоспособности. По этой причине все сварочные преобразователи надо изолировать в помещение цеха или вынести их за пределы производственного помещения, огородив со всех сторон и укрыв от атмосферных осадков.

В стационарных многопостовых сварочных установках присоединение сварочных постов к электросварочному агрегату осуществляют через общий щит, на котором должны находиться необходимые измерительные приборы, защитные средства, сигнальные лампочки, рубильники и зажимы для присоединения сварочных постов. При однопостовой сварке должны быть предусмотрены индивидуальные щиты, оборудованные вольтметром и сигнальной лампочкой, указывающей сварщику на наличие пли отсутствие напряжения в сварочной цепи.

Под рабочим местом сварщика понимается закрепленный участок за конкретным специалистом или бригадой. Это определенная местность на площади территории, которая находится на промышленном производстве. Она должна быть оснащена всем необходимым инструментарием и техникой для сварочных работ, а также соответствовать требованиям техники безопасности. Организация рабочего места зависит от размера и разновидности свариваемой конструкции.

Правильная организация рабочего места является залогом качественной сварки и высокой производительности. Различают стационарные и нестационарные рабочие места сварщиков. На стационарных сварочных местах обычно проводятся сварные работы мелких деталей, которые легко размещаются на столе.

Постоянные места предназначены для производства сварщика на промышленных предприятиях: в цехах, мастерских. Стационарное может быть однопостовым (которое предполагает наличие рабочего места только для одного сварщика), которое питается от трансформатора, а также многопостовым, при котором в помещении предусмотрено несколько кабин, питающихся от единого источника тока.

Детали могут подаваться слесарями или другими рабочими, а сам сварщик преимущественно находится в кабине. Сварочный трансформатор в указанном случае должен располагаться в отдельной комнате.

Общий или индивидуальный щит должны предусматривать измерительные приборы, разные , сигнальные лампы и рубильники, зажимы и пр. Для индивидуального места предусмотрен свой щит с измерительными приборами.

Временные мобильные рабочие места используют для выполнения работ на оборудовании и установках, которые не допускается переместить к посту. Мобильное сварочное место, или нестационарное обычно предполагает сварку изделий больших размеров, которые лежат неподвижно. Сварщику в данном случае приходится перемещаться по периметру. При подготовке мобильного места нужно создать такие условия, в которых бы ничего не мешало процессу.

При использовании трансформатора для передвижного нестационарного места он может располагаться внутри здания или снаружи.

При выполнении сварочных работ на рабочее месте подлежит защите от атмосферы. Для указанных целей могут применять палатки, переносные тенты или навесы и пр.

Организация рабочего места сварщика ручной дуговой сварки

Планирование рабочего места сварщика должно обеспечивать ему беспрепятственный доступ к заготовкам и безопасные условия труда. Нужно, в частности, позаботиться об отсутствии легковоспламеняющихся и , а сварочные баллоны должны быть достаточно удалены от открытого пламени. Рабочее место сварщика организуется по ГОСТ 12.3.003-86.

При комплектации рабочего места инструментом учитывается специфика работы. Но можно выделить определенный минимальный перечень инструментов, без которого сварщик не может полноценно работать. Стандартно рабочее место оснащено:

сварочным аппаратом ;
металлической щеткой ;
столом и стулом сварщика ;
зубилом и молотком ;
электродержателем ;
винтовым зажимом ;
сварочной маской .

При этом не следует излишне загромождать рабочее место ненужными вещами и , которые могут помешать работе и представлять опасность.

Сварочные работы на постах выполняются только при работающей вентиляции. При работе следует применять передвижные воздухоотсосы.

При выполнении работ на мобильных местах они огораживаются огнестойкими ширмами, щитами, а также должны быть оснащены огнетушителями и средствами пожаротушения. Разновидность огнетушителей определяют в зависимости от площади воздействия, производительности и класса помещения и пр. Помимо огнетушителя, место передвижной станции оборудуется ящиком с песком, ведром и средствами пожаротушения.

При необходимости рабочее место может быть оборудовано средствами малой механизации, что облегчает погрузочно-разгрузочные работы.

Требования к оборудованию

При организации сварочных работ важное значение придается правильному размещению оборудования. Агрегаты и установки, которые состоят из нескольких сварочных агрегатов, располагают в отдельном помещении, огороженном перегородками с высотой не менее 1,7 м.

Сварочные преобразователи в процессе работы могут создать шум, который оказывает негативное влияние на нервную систему, ведет к понижению внимания и работоспособности. Поэтому их рекомендовано изолировать и вывести за пределы производственного помещения.

Проходы между сварочными агрегатами и установками должны быть не менее 1,5 м , между сварочным агрегатом и стеной – от 0,5 м, между стационарным агрегатом, стеной и колонной – от 0,5 м.

Сварочный аппарат на стационарном месте должен быть установлен в защищенном от воздействия атмосферы помещении, которое хорошо проветривается. Оптимально, чтобы пол в таком помещении был бетонным, а стены не отражали сварочные блики, что представляет опасность для зрения. Дверной проем должен быть закрыт брезентовым занавесом, который подвешен на кольцах.

Использование сварочного оборудования на монтажной площадке может создать определенные сложности при его хранении. Лучше всего, если сварочный аппарат будет располагаться в закрытом помещении, а к рабочему месту будут подтягивать только кабели для . Если это сделать невозможно, то оптимально установить сварочный аппарат на передвижную тележку, что упростит его транспортировку.

Заготовки должны быть предварительно подготовлены к выполнению сварочных работ.

Столы сварщиков

Сварочные кабины должны быть изолированы от посторонних. В них располагается сварочный стол и прочие , поэтому они достаточно просторные. Размер кабин составляет 2*2 или 2*3 метра, а высота – до 2 метров. Для улучшения вентиляции стены монтируются так, чтобы оставался зазор от пола в 20 см.

Сварочные столы используются для сварки и сборки деталей. Они располагаются внутри сварочной кабины на высоте 50-60 см, если пост предполагает проведение сварки в сидячем положении, или на высоте 90 см – если работы производят стоя.

Площадь стола составляет не менее квадратного метра. Требование к рабочему месту сварщика предполагает использование специальных болтов, к которым прикрепляются провода от сварочного аппарата. Для отсоса пыли от не допускается располагать вытяжной зонт, так как иначе поток газов и пыли будет проходить через дыхательные пути сварщика.

На столе должны располагаться гнезда для . Если в столе есть выдвижной ящик, то документы и инструменты должны храниться там. Есть еще одно требование: под ногами сварщика должен быть резиновый коврик.

Если стол оборудуется местным отсосом, то он может быть установлен как на столе, так и за пределами помещения. Встроенный в стол вентилятор создает шум, который снижает работоспособность. Оптимальной считается конструкция стола сварщика с нижнебоковым отсосом и установкой вентилятора за пределами помещения: тогда пыль и газ не попадают в зону дыхания сварщика.

В столах для сварщиков могут быть предусмотрены дополнительные удобства . Например, многие сварщики практикуют зачистку конца электрода путем его прикосновения к поверхности стола. В результате этого через определенный промежуток времени на столе образуются металлические наросты, которые мешают передвижению по столу изделий и ухудшающие его эстетические свойства. Для того чтобы этого не случилось, поверхность стола по краям кантуется медными пластинами. В результате поверхность стола не загрязняется электродами, так как к металл не пристает.

В столе может предусматриваться местное освещение . Для сварки мелких деталей, когда швы наносятся по периметру, целесообразно применение вращающегося стола, который регулируется по высоте винтами. Это позволяет поднимать и опускать детали в удобное положение. Сварщик при такой работе меньше устает и менее подвергается вредным выделением.

Для устранения неудобного положения нужно снабжать сварщика сиденьем, которое регулируется по высоте.

Электродержатели ручной дуговой сварки

Одним из основных инструментов, которые используются сварщиками, является электродержатель. От него зависит безопасность и производительность труда. Базовые требования к ним – легкость и удобность в обращении. Вес электродержателя не должен превышать 0,5 кг, чтобы руки сварщика не сильно уставали. При этом держатель не должен подвергаться нагреву при работе.

Среди всех разновидностей зажимов наиболее оптимальными являются пассатижные зажимы.

Выпускаются три типа электродержателей:

для тока до 125 А и сечения провода 25 мм ;
для тока до 315 А и провода 50 мм ;
для тока до 500 А и провода 70 мм .

Обязательно наличие изоляции и надежного крепления электродов. Держатель должен выдерживать 8 000 зажимов электродов. Конструкция позволяет производить замену электрода не более, чем за 4 с.

Примерная стоимость электрододержателей на Яндекс.маркет

Держатели для тока 500 А и выше снабжают щитками для защиты рук от тепла сварочной дуги и от брызг металла. Также применяются электрододержатели, которые снабжены устройствами для выключения тока при смене электрода. Это дополнительно обеспечивает большую безопасность работы.

Сварочный пост должен быть оснащен штативом (стойкой), который приварен к столу, для укладки электродержателя при перерывах в работе, чтобы избежать образования электродуги при прикосновении держателя с поверхностью стола. Поверхность штатива или стойки должна производиться из электроизоляционного материала.

Во время сварки к держателю прилипают брызги , это ведет к его утяжелению и перегреву. Для того чтобы это избежать, рекомендовано раз за смену смазывать его автолом.

Спецодежда

Даже при полном соблюдении техники безопасности к рабочему месту сварщика нельзя оградить от негативных факторов без использования спецодежды. В комплекте должны быть куртка, рукавицы, брюки, спецобувь и пр. Большинство спецодежды для сварщиков шьют из брезента с вкраплениями асбеста, который может обезопасить от расплавленного металла. Одежда должна закрывать все тело, чтобы не оставалось открытых мест.

Среди индивидуальных средств защиты важное значение принадлежит щиткам и шлемам. Они должны соответствовать ГОСТ 12.4.035-78. Маска не может быть тяжелее 0,5 кг.

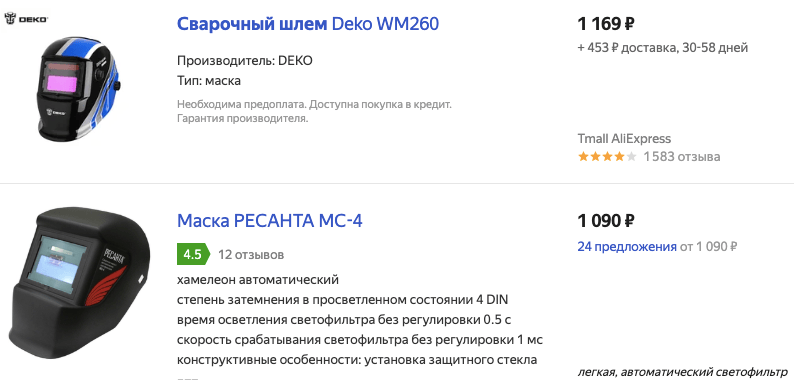

Примерная стоимость шлема для сварки на Яндекс.маркет

При выборе маски обращают внимание на ее материал. В идеале это пластмасса, устойчивая к повышенным температурам и влажности. Такая маска не портится под воздействием брызг металла и исключает поражение работника .

Если работы выполняются в тесных и закрытых помещениях, где невозможно использовать вытяжку, то нужно использовать специальные маски, предполагающие подачу воздуха.

В шлем вставляется светофильтр, который удерживается рамкой с размерами 120*60. Средства защиты включают 13 классов светофильтров с разной плотностью, которые используются для разных мощности.

Запрещено использование цветных стекол, которые не предназначены для сварки, так как они не обеспечивают надежную защиту глазам от ультрафиолетовых лучей. Это грозит сварщику хроническим заболеванием глаз.

Современные маски сконструированы по типу «хамелеона». Они позволяют автоматически отрегулировать затемнение стекол в зависимости от яркости дуги.

В числе требований к материалу костюма можно выделить следующие:

Материал костюма сварщика – жаростойкий (это, например, замша или брезент).
Карманы – только внутренние.
Куртка не должна заправляться .
Ботинки производятся из негорючего материала , они должны быть достаточно высокими и не должны содержать гвозди.
Головной убор должен надежно защищать шею .
Краги или рукавицы производятся из негорючего материала , она должны быть достаточно длинные и исключать попадания материала внутрь при потолочной сварке.

Сварочные шторы

Аттестация рабочего места сварщика требует от него наличия перекрытия, особенно для многопостовых участков. Эти перекрытия именуются сварочными шторами. Они производятся из огнеупорной ткани, которая совпадает с той, из которой делают спецодежду.

Шторы полностью изолируют рабочее место сварщика от посторонних людей, чтобы исключить негативное влияние сварочной дуги и прочих негативных факторов.

Сварочные шторы обладают следующим функционалом:

Они защищают от ультрафиолета .
Минимизируют риски возникновения пожара , так как обеспечивают защиту от искр и брызг.
Предотвращают отрицательное воздействие на сварочную зону .
Повышают эффективность вытяжного оборудования .

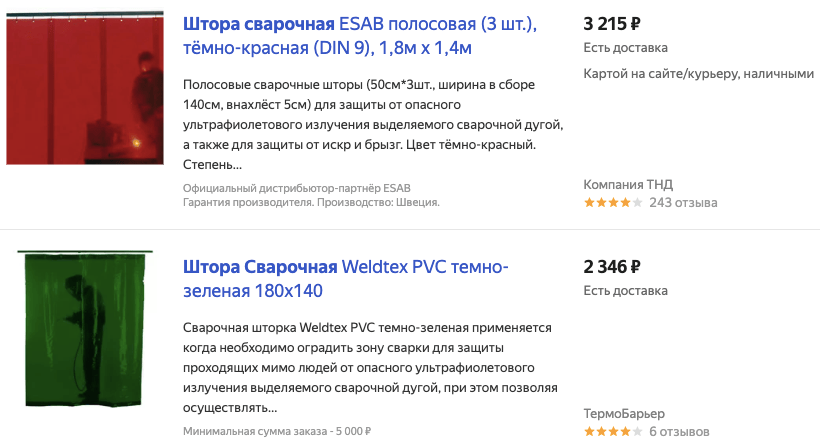

Примерная стоимость сварочных штор на Яндекс.маркет

Они достаточно экономичны и просты в установке. Шторы бывают сплошные и полосовые. Сплошные шторы выполнены из единого полотна. Они производятся из ПВХ, прошиты со всех сторон и имеют армированные отверстия для подвесных колец с расстоянием 20 см. Полосовая сварочная штора представляет отдельную полоску с шириной 50 см. В сборе ширина шторы составляет 140 см.

Вентиляция

При использовании в процессе сварки газа необходимо обеспечить хорошую вентиляцию помещения.

Вентиляция нужна по нескольким причинам:

Для снижения концентрации , которые могут выделяться из свариваемых металлов . При проведении сварочных работ в воздух могут выделяться различные вредные примеси: окись углерода, азота и фтористые включения.
Для того чтобы убрать загазованность из помещения , которая может привести к детонации.
Для обеспечения охлаждения рабочих инструментов и техники , которая сильно перегревается при эксплуатации.

Вентиляция бывает естественной, которая осуществляется с помощью притока воздуха с улицы, а также искусственной. Для искусственной вентиляции используются специальные вытяжки, вентиляторы и прочие средства для циркуляции воздуха.

Вытяжная вентиляция обустроена так, чтобы максимально удалить вредные газы из помещения, приточная – для компенсации организованной вытяжки через разбавление веществ до допустимых для здоровья рабочих концентраций.

Наиболее оптимальным вариантом рабочего стола сварщика выступают такие, которые обустроены вытяжкой пыли с направлением ее вниз или в сторону. Эффективность отсоса вредных веществ из зоны вдыхания обеспечивается близким расположением вытяжных заборников к месту дуги.

Иные требования

Также не стоит забывать о следующих дополнительных инструментах, которые облегчают работу сварщика. Это:

винтовые зажимы для плотного контакта с изделием ;
проволочные щетки (ручные и с электроприводом) – для удаления шлака и ржавчины;
узкая и широкая стальная щетка для очистки кромки и швов ;
зубила, клейма и молотки – для врубки мест с дефектами, устранения брызг, установки клейма и пр.;
молоток с заостренным концом для отбивания шлака ;
набор шаблонов для промера величины швов ;
брезентовые сумки или стаканы – для хранения электродов.

Сварщику должны быть легко доступны расходные материалы: электроды, проволока, флюс и пр., чтобы у него была возможность их легкой смены в процессе работы. Необходимо соблюдать инструкцию по охране труда в индивидуальном и общем плане.

Если сварщик работает с неплавящимся электродом, то он должен иметь набор заточенных вольфрамовых электродов, пассатижи, гаечные ключи, кусачки, пассатижи и пр. Инструмент следует хранить в специальном ящике или сумке.

Таким образом, от того, насколько грамотно было организовано рабочее место сварщика, использующего метод ручной дуговой сварки, зависит в целом эффективность и безопасность работ. Под рабочим местом понимается участок, закрепленный за сварщиком, который оснащен оборудованием, инструментами и приспособлениями для проведения сварки. Правильно организованное место снижает травматизм и несчастные случаи на производстве.
