Используя в интерьере светодиодную подсветку, важно чтобы ее работа была стабильной, долговечной и не оказывала вредного воздействия на зрение человека. Корректное функционирование светодиодных приборов обеспечивают преобразователи напряжения, выбирать которые следует, произведя некоторые расчеты. Правильно подобранный блок питания для светодиодной ленты 12В предохранит светодиоды от перепадов напряжения и преждевременной потери качества свечения.
В отличие от обычных ламп накаливания, светодиодные конструкции нельзя подключать к сети 220В. Они выпускаются с питающим напряжением 12В или 24В. В качестве подсветки в домашних интерьерах наиболее востребованы светодиодные ленты 12В. Для получения требуемого напряжения используют специальные адаптеры – источники питания, преобразующие напряжение в сети 220В до необходимой величины 12В.
Перед тем как выбрать блок питания для светодиодной ленты, следует ознакомиться с их типами и характеристиками. Стабилизаторы для светодиодных изделий отличаются по таким критериям:
- степень защиты – бывают модели герметичные и негерметичные;
- исполнение корпуса – пластиковый, алюминиевый герметичный для помещений с большим уровнем влажности, металлический с перфорацией и контактными площадками (используется для сухих помещений и требует установки в закрытом месте во избежание попадания пыли).
Стабилизаторы напряжения являются обязательным элементом высококачественного освещения, обеспечивающим максимальную эффективность работы светодиодных источников света. Они снабжают электроэнергией необходимых параметров, защищая от возможных скачков напряжения и преждевременного выхода из строя. Благодаря блокам питания, светодиодные ленты излучают равномерное свечение без мерцания.
Блок питания для светодиодной ленты 12В: расчет и подключение прибора
Чтобы понять, какой блок питания нужен для светодиодной ленты, необходимо сделать определенные расчеты, учитывающие не только напряжение на выходе, но и величину тока, выдаваемую в нагрузку. Поэтому для каждой конкретной подсветки следует вычислить суммарное значение тока, потребляемого всеми светодиодами в ленте.
Варианты расчета блока питания для светодиодной ленты
Перед тем как рассчитать блок питания для светодиодной ленты, необходимо ознакомиться с сопроводительной документацией к изделию, где указан потребляемый ток одного погонного метра. В случае отсутствия таких данных, расчет можно произвести самостоятельно.
К примеру, рассчитаем общее количество светодиодов для ленты 12В длиной 15 м, плотностью 30 светодиодов типа SMD 5050 на метр: 15 (м) х 30 (шт.) = 450 шт. Учитывая, что каждый светодиод SMD 5050 потребляет ток величиной 0,02А (это значение приведено в таблице параметров диодов), суммарное значение потребления тока всего отрезка ленты составляет 9А (450х0,02 = 9). Следовательно, будет необходим источник питания 12В со значением тока допустимой нагрузки 9А.
Полезный совет! Габаритные блоки питания достаточно сложно скрыть в закарнизной конструкции. Поэтому для подсветки потолков не рекомендуют использовать ленты с большой плотностью светодиодов, под которые нужны мощные преобразователи.
При расчете мощности блока питания для светодиодной ленты, перемножаем напряжение и полученное значение тока: 12Вх9А = 108 Вт. Следовательно, приемлемым будет стабилизатор мощностью не менее 108Вт. Однако следует учесть, что блок подбирается с 20-процентным запасом мощности, иначе он быстро выйдет из строя от перегрузки. Значит, требуемая мощность составит: 108х1,2 = 129,6Вт, т. е. для данного случая оптимальным будет выбор блока питания для светодиодной ленты 12В – 150 Вт.
Кроме того, рассчитать мощность преобразователя можно используя данные об основных характеристиках гибких LED-изделий. Выбрав нужный тип ленты, находим в таблице соответствующее значение мощности одного метра и умножаем на общую длину подсветки. Учитывая запас мощности, получаем нужную мощность блока питания.
Таблица основных технических показателей светодиодных лент 12В:
| Класс светодиодов | Размер светодиода, мм² | Мощность светодиодной ленты, Вт/м | Плотность ленты, шт./м | Значение светового потока, лм/м |
| SMD 3528 | 3,5х2,8 | 2,4 | 30 | 150 |
| 4,8 | 60 | 300 | ||
| 9.6 | 120 | 600 | ||
| SMD 5050 | 5х5 | 7,2 | 30 | 360 |
| 14,4 | 60 | 720 |
Пример подключения светодиодной ленты к блоку питания
Монтировать подсветку к выбранной поверхности необходимо после того, как к светодиодной ленте подключен блок питания. Используем для примера подключение ленты к блоку, корпус которого выполнен из металла и имеет отверстия для охлаждения составляющих элементов и клеммной планки. Одна из стенок корпуса снабжена табличкой с указанием маркировки для корректного подключения проводов.
Клеммы с обозначением «L» и «N» – фаза и ноль, предназначены для подключения к сети 220В. Заземление обозначено символами «FG». Клеммы с маркировкой «G» объединены между собой и предназначены для подключения отрицательного вывода светодиодной ленты. Три клеммы с символами «V» также соединены внутри адаптера и к ним подключается соответственно положительный вывод. Следует заметить, что такая маркировка используется и на других моделях преобразователей.
Для подключения одноцветной ленты, подсоединяем провода к клеммам, учитывая полярность. Вилка сетевого шнура имеет три провода с оболочкой коричневого, синего и желто-зеленого цвета. Коричневый и синий провода крепим к клеммам «фаза» и «ноль», не боясь перепутать, так как их можно менять местами. Желто-зеленый провод соединяют строго с клеммой заземления. Если заземление отсутствует, клемму не используют: это не имеет значения для функционирования ленты.
Обратите внимание! Отсутствие в сетевом шнуре провода заземления является нарушением техники безопасности при выполнении электромонтажных работ.
Вышеизложенный пример схемы подключения светодиодной ленты к блоку питания подходит для использования подсветки из одной ленты длиной до 5 м. Если требуется подключить несколько отрезков ленты, то необходимо применить схему параллельного подключения.
Схема параллельного подключения блоков питания светодиодной ленты
Если при оформлении интерьера возникает необходимость подсветки нескольких элементов декора, расположенных на определенном расстоянии друг от друга, применяется параллельное подключение отрезков ленты к преобразователю напряжения. Такая схема используется и в случае, когда линия освещения конструкции достаточно длинная и превышает 5 м.
Последовательное соединение отрезков приведет к неравномерному распределению нагрузки, вследствие чего светодиодная лента будет работать некорректно, излучая слабый свет на конечном участке. Не исключено, что крайний отрезок ленты вообще не будет светиться, тогда как начальный начнет перегреваться и быстро выйдет из строя. Это говорит о том, что подключать конец первого отрезка к началу второго нельзя.
При параллельном соединении, каждый отрезок светодиодной ленты должен независимо от остальных подключаться к источнику питания. Это можно сделать, подсоединив каждый отрезок ленты к блоку питания отдельными проводами. Но параллельное подключение можно сделать и другим способом: проложить основную линию провода от преобразователя, к которой впоследствии можно подключить отдельные участки светодиодной ленты.
Чтобы контакт проводников ленты с основным проводом был надежным и крепким, используют пайку или соединение посредством специальных разъемов – коннекторов. Использование для соединения разъемов значительно упрощает ремонт подсветки в том случае, если при эксплуатации возникнут неполадки. Если ленту необходимо проложить по сложной траектории, можно применить в качестве магистрального провода саму ленту.
Цена блока питания для светодиодной ленты 12В
Купить блок питания для светодиодной ленты 12В можно не только в точках продажи светотехники, но и на веб-страницах производителей и организаций, реализующих светодиодную продукцию. Там можно ознакомиться с ассортиментом моделей преобразователей, их техническими характеристиками и стоимостью блоков.
Обратившись к менеджерам сайтов можно получить профессиональную консультацию о том, как подобрать блок питания для светодиодной ленты в зависимости от ее типа и условий эксплуатации. Опытные специалисты помогут в правильном выборе устройства, которое обеспечит долговечную и качественную работу светодиодной конструкции. Как правило, вся продукция сертифицирована и обеспечена гарантией от производителя.
Обратите внимание! Приобретая открытый тип преобразователя, помните, что использовать его можно только в помещениях с минимальной степенью влажности и в местах, где исключен риск попадания воды.
Прежде чем купить блок питания для светодиодной ленты, стоит сделать обзор стоимости продукции, предлагаемой разными компаниями. Это поможет в выборе модели с необходимыми параметрами на выгодных условиях. Ориентировочные цены блоков питания для светодиодной ленты 12В представлены в таблице:
| Модель преобразователя | Габариты, мм | Основные параметры | Цена, руб. |
| БП интерьерный 12В 15Вт IP 20 | 70/39/30 | Питающее напряжение 110-220В, мощность 15Вт, снабжен индикатором питания и регулятором напряжения | 270 |
| БП 12В 35Вт IP 20 | 85/58/32 | Питающее напряжение 110-220В, мощность 35Вт, имеет индикатор питания и регулятор напряжения | 380 |
| БП 12В 60Вт IP 20 | 159/98/38 | Питающее напряжение 110-220В, мощность 60Вт, имеет индикатор питания и регулятор напряжения | 540 |
| БП 12В 150Вт IP 20 | 200/89/40 | Питающее напряжение 110-220В, мощность 150Вт, снабжен индикатором питания и регулятором напряжения | 780 |
| БП влагозащищенный 12В 30Вт IP 67 | 220/28/20 | Питающее напряжение 110-220В, мощность 30Вт, защита от влаги и пыли | 560 |
| БП влагозащищенный 12В 60Вт IP 67 | 148/40/30 | Питающее напряжение 110-220В, мощность 60Вт, защита от влаги и пыли | 1100 |
| БП влагозащищенный 12В 100Вт IP 67 | 202/71,2/45 | Питающее напряжение 110-220В, мощность 100Вт, защита от влаги и пыли | 1670 |
Иногда бывают ситуации, когда необходимо сделать подсветку на небольшом по длине участке. Тогда приобретение блока питания обойдется намного дороже, чем покупка самой ленты. В этом случае можно сделать преобразователь самостоятельно.
Как сделать блок питания для светодиодной ленты своими руками
Стоимость импульсных блоков питания для светодиодной ленты большой мощности очень часто превосходит саму гибкую ленту. Однако есть вариант сократить затраты на устройство подсветки, используя в качестве стабилизатора блоки питания от устаревших моделей компьютеров, телевизоров, планшетов или других электроприборов. Наверняка такие изделия можно найти в каждом доме.
Мощность преобразователей на 12В от старой электроники обычно составляет от 6 до 36Вт. Этого вполне хватает для функционирования небольшого отрезка светодиодной подсветки, например, зоны кухонного фартука. Можно использовать трансформаторные модели, но они достаточно тяжелые и их мощность превосходит такой же параметр ленты в два раза. Как следствие, при подключении такого блока питания к ленте он сильно перегревается, даже при условии усовершенствования его путем устройства дополнительного охлаждения.
Для нормальной работы светодиодной ленты лучше применить импульсные блоки питания, которые при достаточной мощности весят совсем немного. Подойдет, например, преобразователь на 12В и 2А от вышедшего из строя телевизора. Мощность такого устройства составляет 24Вт (12х2), что позволяет светодиодной ленте работать исправно, а блоку питания не перегреваться.
Полезный совет! Зарядные устройства от мобильных телефонов 5В можно использовать в качестве источника питания для собранного своими руками небольшого ночного светильника из 3-6 светодиодов.
Можно приспособить электронный балласт (ограничитель тока), который питал люминесцентный светильник, вышедший из строя, под блок питания для ленты 12В. Для этого необходимо регулятор люминесцентной лампы преобразовать в понижающий трансформатор, после чего, используя схему, подключить к нему светодиодную ленту. Преобразование представляет собой намотку вторичной обмотки, тогда в схему добавляют вторичный диод и конденсатор. Главным условием является то, что мощность ленты должна соответствовать такому же параметру балласта.
Выполнение ремонта блока питания для светодиодных лент
Источники напряжения 12В, вышедшие из строя, обычно поддаются наладке. Если у вас есть достаточно знаний и навыков, можно попробовать выполнить ремонт преобразователя напряжения самостоятельно. Неисправности можно устранить, используя схему блока питания для светодиодной ленты 12В или 24В, так как они идентичные.
Наиболее часто встречающиеся неполадки в блоках питания следующие:
- выходят из строя конденсаторы С22, С23 – обычно наблюдается их вздутие или пересыхание;
- не функционируют транзисторы Т10-11;
- неисправен ШИМ-контроллер TL494;
- сдвоенный диод D33, конденсаторы С30-33.
Неисправности других составляющих преобразователей встречаются редко, однако их также стоит проверить.
Для диагностики и исправления неполадок необходимо выполнить такие действия:
- открыть корпус и проверить предохранитель. Если с ним все в порядке, необходимо измерить напряжение на конденсаторах (С22, С23), предварительно подав питание. Значение должно быть около 310В. Следовательно, сетевой фильтр и выпрямитель в норме;
- провести диагностику ШИМ (микросхема КА7500) – если на 12 выводе есть напряжение 12-30В, тогда проверяем микросхему. В противном случае следует проверить источник питания дежурного напряжения;
- напряжение на выводе 14 после подачи внешнего питания должно иметь значение приблизительно +5В. Если нет – необходимо заменить микросхему. Ели есть, необходимо с помощью осциллографа проверить микросхему.
Ремонт блока питания заключается в замене неисправных элементов на такие же составляющие или их аналоги. Чтобы впоследствии не сталкиваться с проблемой поломки, необходимо выполнять рекомендации производителя, так как превышение допустимого предела нагрузки приведет к выходу из строя адаптера.
Правильный выбор блока питания и сопутствующих устройств для светодиодных систем гарантирует долговечность и качество освещения. Благодаря этим устройствам, светодиодные источники излучают яркий немерцающий свет, способный изящно преобразить ваш интерьер.
Для подключения потребителей электрической энергии в России действующими стандартами предусмотрена сеть переменного тока 220/380V 50Гц. Поскольку питание светодиодных лент осуществляется от импульсного стабилизированного источника с напряжением 24 или 12V, необходим прибор, преобразующий высокое переменное напряжение в более низкое.
С этой задачей успешно справляется блок питания для светодиодной ленты (БП) . Стабильность и продолжительность работы подсветки обеспечивается грамотным выбором блока питания.
Любая из имеющихся в продаже моделей допускает эксплуатацию подсветки в широких температурных пределах, хорошо сглаживает импульсные помехи и имеет корпус, защищающий внутренние элементы от механических повреждений.
Схема питания светодиодных лент — схема блока питания
Подключить питание светодиодной ленты своими руками не так уж и сложно. Главное - в точности следовать советам, изложенным ниже.
Перед покупкой той или иной модели выпрямителя (БП) необходимо разобраться с вопросом как подключить светодиодную ленту к блоку питания.
Светодиодные ленты можно подключить к источнику электроэнергии различными способами. При точном соблюдении схемы питания светодиодных лент даже один мощный прибор способен обеспечить работу как одной, так и нескольких подсветок.
Для бесперебойного функционирования схемы с использованием одного БП важно соблюдать условие - мощность блока должна минимум на 30% превышать суммарную нагрузку.
Для параллельного подключения второй светодиодной полоски к одному блоку потребуется дополнительный удлинитель - провод, сечение которого составляет не менее 1,5 мм. Соблюдая полярность, один его конец подключается к выходу БП, второй - к полосе №2. В этом случае ток будет подаваться не по дорожкам первой подсветки, а по подсоединенному проводу.
Когда применение крупногабаритного мощного БП неприемлемо, используются маломощные блоки питания для светодиодных лент 12 вольт. Схема подключения предусматривает наличие отдельного БП для каждой полосы диодов . Здесь также понадобится удлинитель - провод, подключаемый к сети 220 V и к конкретной ленте, но его сечение может быть меньше - достаточно 0,75 мм. Хотя в данном случае монтаж более сложный, подобная схема подключения часто применяется на практике, поскольку предусматривает использование БП небольших габаритов.
Куда спрятать блок питания светодиодной ленты?
Место для размещения БП подбирается с учетом:
- используемой схемы подключения;
- количества приборов-выпрямителей;
- габаритов блоков.
Крупногабаритный мощный блок питания для светодиодной ленты в квартире сложно сделать незаметным - необходимо оборудовать специальную нишу.
Подходящими вариантами для размещения крупного БП могут быть специально проделанное отверстие в мебели или отдельная полка на стене, оборудованная с не просматриваемой стороны стола.
В случае с малогабаритными блоками питания (не более 250х150х100 мм) все намного проще:
- можно спрятать под обшивку потолка;
- вырезать специальное место в гипсокартонной стене;
- установить БП в стеновой нише.
Блок питания для светодиодной ленты - виды и особенности
Негерметичные или открытые блоки мощностью в 100 Вт используются для питания потребителей в закрытых жилых и нежилых помещениях. Приборы этого типа легко определить: как правило, они отличаются самыми большими размерами и весом , имеют соответствующую маркировку IP20.
Стенки корпуса предусматривают перфорацию, обеспечивающую отвод тепла, изготавливаются из пластика или листового металла. Область применения: питание аппаратуры. Место для размещения: специальные шкафы или аппаратные ниши.
Следует помнить, что негерметичные приборы не имеют защиты от попадания влаги, поэтому их не рекомендуется применять в помещениях с повышенной влажностью, например, в ванных комнатах.
Полугерметичные (всепогодные) БП можно отнести к разряду универсальных приспособлений. Приборы используются как в закрытых помещениях, так и на улице. Блок применяется дляпитания для светодиодной ленты 12в,имеет степень защиты IP54 и корпус из листового металла.
Лучшее решение на сегодняшний день - герметичный блок питания для светодиодной ленты с корпусом из пластика . Мощность прибора не превышает 75 Вт, он полностью защищен от попадания влаги, имеет малые габариты и вес. Даже используя для питания двух светодиодных лент два БП этого типа по 50 Вт, их легко скрыть от человеческих глаз в любом уголке помещения. Место применения: подсветка интерьеров.
Как рассчитать мощность блока питания?
Мощность блока питания для светодиодной ленты зависит от подключаемой к нему нагрузки. Если для небольших потребителей достаточно БП на 40 Вт, то для более солидных конструкций может понадобиться прибор, мощность которого достигает 0,5 кВт.
Для грамотного расчета мощности БП необходимо знать:
- число светодиодов, задействованных для подсветки;
- нагрузку (потребляемую мощность), создаваемую 1 метром полосы светодиодов - берется из таблицы;
- общую длину ленты (стандартный размер - от 1 до 5 м);
- коэффициент запаса kз = 1,2.
1. Определяем общую нагрузку . Для этого потребляемую мощность 1 метра умножаем на метраж светодиодной ленты.
2. Для точного расчета мощности БП
общую нагрузку умножаем на коэффициент запаса kз.
Pбп = Pобщ × kз
Поскольку в схеме подключения присутствуеттакой элемент, как RGB контроллер , конечный параметр мощности БП определяется с учетом мощности контролера - ее значение обычно не превышает 5 Вт.
Популярные модели блоков питания для подключения светодиодных полос
Современная промышленность предлагает потребителю широкий выбор блоков питания для подключения светодиодных полос. Блок питания для подключения групп светодиодов подбирается с учетом параметров напряжения, необходимого для работы подсветки (12 или 24 V соответственно), требуемой мощности и места эксплуатации.
Модель PV-15.
Самый маломощный импульсный блок питания для светодиодной ленты 12в мощностью 15 Вт, используется для подключения ленты, рассчитанной на напряжение 12 вольт. Имеет влагозащищенный алюминиевый корпуси встроенный сетевой фильтр, защищающий от перепадов напряжения. Расчетное время эксплуатации превышает 200 тысяч часов. Оптимальный вариант для размещения на улице. Цена изделия составляет 560 руб. за штуку.
Модель PV-40.
По конструкции - аналог PV-15 с увеличенными параметрами мощности - 40 Вт. Предназначен для подключения лент светодиодов, работающих от напряжения24/12 вольт. PV-40 - блок светодиодной ленты по ценев пределах 1000 рублей.
Модель LV-50.
Особенность конструкции - герметичный пластиковый корпус. Импульсный блок питания имеет защиту от перепадов напряжения, короткого замыкания в сети и предназначен для эксплуатации в уличных условиях.
Встроенный сетевой фильтр обеспечивает устойчивую работу блока в условиях российских электрических сетей. Эксплуатируется при температурах от минус 25 до плюс 40 градусов по Цельсию. Время наработки - более 200 тысяч часов. Цена изделия - 1050 рублей.
Модель LPV-100.
Импульсный блок питания средней мощности - 100 Вт. Предназначен для подключения лент с напряжением 24/12 вольт, имеет герметичную конструкцию и корпус из алюминия. Для изделия характерна защита от перенапряжения, перегрузки, КЗ. Идеально подходит для устойчивой работы в условиях российских электрических сетей. Расчетный период эксплуатации - более 200 тысяч часов. LPV-100- качественный блок питания для светодиодной ленты, цена которого не превышает 2250 рублей.
Модель SUN-400.
Блок питания повышенной мощности импульсного типа - отличное решение для обеспечения работы светодиодных лент. Обладает защитой от КЗ, перепадов напряжения. Принцип охлаждения - свободная конвекция воздуха. Обеспечивает работу лент, рассчитанных нанапряжение24/12 вольт в закрытых помещениях, мощность - 400 Вт. Успешно прошел испытания на работоспособность в условиях российских электрических сетей. Цена изделия - 3600 рублей.
Лента со светодиодами – светотехническое приспособление, предназначенное для подсветки-декора в доме, кафе, на рекламных щитах. LED-устройство сделано из пластика, на который прикрепляют светодиоды. Напряжение блоков питания для светодиодной ленты составляет 12В или 24В. Иногда используют трансформатор, предназначенный для компьютера. БП производят со встроенной защитой-автоматом, которая спасает от перегрузки сети и короткого замыкания.
Виды блоков питания
Источник, который позволяет отрегулировать сетевое напряжение для подсветки светодиодами, подразделяют на несколько типов:
- Компактный БП. Это устройство имеет маленькие размеры, немного весит, поэтому зачастую его используют для декора в жилых помещениях. Производится в водонепроницаемом корпусе. Основным минусом компактного трансформатора является невысокая мощность.
- Блок в герметичной коробке из алюминия. Представляет собой крупногабаритное устройство с большой массой. Его мощность может составлять больше 100 Ватт. Учитывая размеры БП, его часто применяют для декора на улице (устойчив к воздействию влаги, температурных перепадов).
- Открытый проводник. Может иметь разную мощность. Этот трансформатор выигрывает низкой стоимостью. Минусы: БП открытого типа очень громоздкий, тяжелый.
Блоки питания для светодиодной ленты бывают трансформаторными и импульсными:
- Трансформаторный БП снижает напряжение до 12 В со стандартных 220 В. При помощи специального фильтра осуществляется сглаживание пульсирующего напряжения. Главным преимуществом этого трансформатора считаются его элементарная конструкция и развязка от электрической сети переменного тока. Минусы: крупный размер, не справляется с перепадами напряжения.
- Импульсный блок тоже работает на трансформаторе. Отличается тем, что функционирует на высокой частоте, характеризуется небольшими габаритами и массой. БП этого типа подключается к электросети 220 Вольт, как и трансформаторное устройство. Недостатки: очень плохо переносит работу «вхолостую», перегрузы. Плюс его схема тяжело поддается ремонту.
Как подобрать блок питания для светодиодной ленты
Если для конструкции со светодиодами выбрать неправильный трансформатор, то это может привести к повреждению светотехники и даже стать причиной пожара. Зачастую можно отыскать котроллеры, производящие стабильные показатели напряжения, которые нельзя изменить. Это не влияет на параметры яркости светодиодов, а напротив, делает проще работу проводника. Мини-трансформатор должен быть настроен на показатели выбранной светодиодной ленты – во избежание проблем с напряжением.
Очень важно приобрести или сделать самостоятельно такой проводник, который будет совпадать со всеми условиями определенной схемы и грамотно использоваться. Как выбрать блок питания для светодиодной ленты? Для грамотного выбора нужно рассчитать:
- рабочее напряжение;
- входящую и выдаваемую мощность.
Как рассчитать мощность
При расчете мощности необходимо учитывать длину светодиодного устройства. Для выбора устройства с нужными показателями нужна информация о потреблении одного метра ленты. Рассмотрим на примере, как выполнить расчет мощности блока питания. Вы выбрали источник освещения типа SMD 5050 с 30 диодами, его длина составляет 5 м. Расчет:
- Показатели мощности для одного метра ленты умножаются на длину светотехники (5х7,2 = 36).
- Получается, что 5 метров будут «съедать» 36 Ватт.
- Следует помнить о том, что мощность трансформатора нужно выбирать с запасом. В приведенном примере лучше купить БП на 40 Ватт.
Как подключить
Подключить блок просто. Если декоративная подсветка будет устанавливаться в процессе возведения здания, то лучше подвести электропроводку максимально близко к месту, где будет размещена лента. Установите там розетку. Когда такая возможность отсутствует, стоит заранее приобрести кабель необходимой длины. БП должен быть оборудован штепселем, который будет подключаться к сети (если такого нет, то его изготавливают собственноручно).
Схема монтажа
Этапы подсоединения:
- Берем кабель нужной длины. Жила сечения – минимум 1,5 мм.
- С одной стороны кабеля устанавливаются провода, которые зачищают от изоляции на 3 мм, с другой – вилка для включения в электросеть.
- Провод коричневого цвета подключается к фазе (гнездо L), синий – к нулю (гнездо N).
- Концы кабеля надо закрепить при помощи винтов.
- Подключают проводник. Если планируется подсоединение нескольких лент сразу, то у него должна быть хорошая мощность.
Как сделать блок питания 12 вольт своими руками
Любой желающий самостоятельно сделает проводник, который пригодится для работы устройства со светодиодами. Чтобы сконструировать БП на 20 звеньев понадобятся:
- Блок на 12 Вольт, способный передавать электрический ток на 1 Ампер.
- Микросхема 7812 для радиатора.
- Диодный мост с наличием конденсатора.
- Подготовленные устройства соединяют по классической схеме. Осталось только подключить самодельный проводник. Детали БП при желании помещают в корпус от стандартного маленького трансформатора.
Видео: подключение светодиодной ленты к блокам питания
Подсоединить БП может каждый желающий. Главное – точно придерживаться инструкции. Благодаря видеоролику вы поймете, как правильно запитать светотехнику, какие действия выполняют для корректной и безопасной работы освещения. На видео подробно показан процесс подключения блока для светодиодной ленты. Видеоинструкция доступно разъяснит особенности каждого этапа работ.
Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим! Итак, был хмурый осенний день, моросил дождик, и я таки решил чем-то занять свой вечер – как раз получил немного денег, пошел в магазин электротоваров и задумался... дома постоянно в темноте натыкался на ящики и коробки вокруг рабочего стола, а сидеть за компьютером с включенной КЛЛ на 30 ватт не всегда удобно и вообще нужно ли. Взор упал – благо их много в различных вариациях, есть разные цвета, мощность, питание, цена.Решил выбрать ленты которые продавались по метру – метр стоит порядка 150 рублей – 60 светодиодов синего свечения – заявленная мощность 4,8 ватта.
Делить можно хоть по группам лента состоит из блоков по 3 светодиода с общим резистором который гасит ток на них, разрезал по 30 светодиодов – это по пол метра примерно.
Ток потребляемый метром ленты по результатам замера оказался порядка 320 мА, по подсчетам мощность была ну максимум 4 ватта при 12 вольтах питания –значит в магазине была завышенная мощность. Ленты так же можно купить в бухтах пакетах, по 5 метров и резать как только удобно, выбрать любой цвет – белый
, зеленый
, синий
, красный
.
Для питания лент был куплен блок питания в том же магазине за 290 рублей – на нем значилось что он на 12 вольт, 12 ватт и импульсный, как показали испытания уже дома, блок выдает без нагрузки 12,1 вольт, и ток порядка 1 А, в защиту уходит при токе выше чем 1,2 А.
Ток чистый, без помех – таким можно питать передатчик, допустим – ничего не фонит – сам проверял на варикапке.
Блок сам по себе легкий, компактный, в процессе эксплуатации не греется, штекера переходника в комплекте не было, а в наличии в магазине они закончились – поэтому просто отрезал провода.
Под нагрузкой напряжение, как правило, также не проседает, в магазине консультант подсчитала, что для двух лент будет самое то, но как я понял можно и третью подключить спокойно. Провода для подключения взял от колонок которые остались сечением 0,4 квадрата.

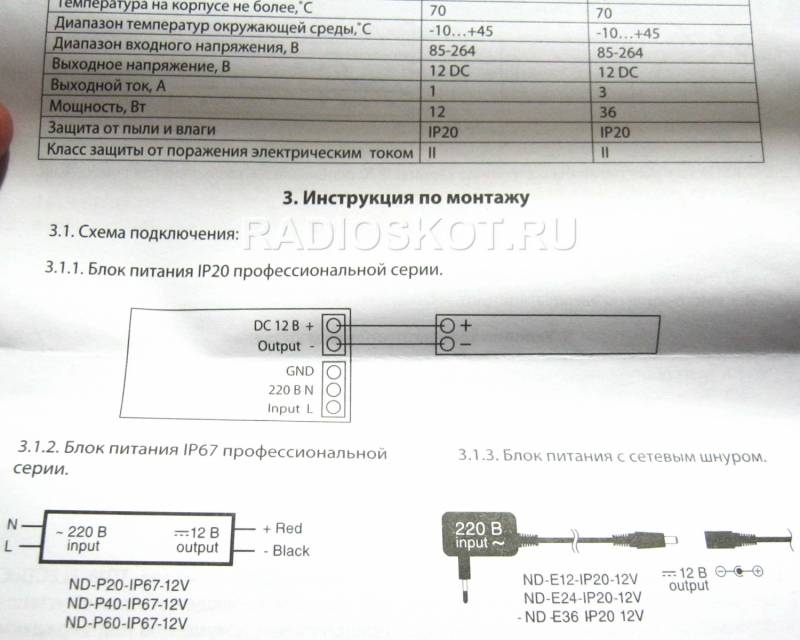

В инструкции блока хоть он и китаец, все описано в деталях и таблицах, на хорошем понятном языке в чем сами можете и убедится.
Ленты на своей обратной стороне имеют , которая прочно сможет их держать на любой поверхности – клеются очень быстро и надежно. Свет получается ровный, с хорошо выраженным выбранном цвете, нагрев при работе не существенный, для гашения тока на светодиоды по группам – стоят смд резисторы в 1206
размера.
В наличие бывают у продавцов и – которые пролиты прозрачным полимером – такие можно ставить и на улице.
Провода к ленте паяются на любых из крайних выводов ленты с соблюдением полярности подключения питания. На каждом светодиоде при падение через резистор получается примерно 3 вольта.
Для питания светодиодов нужно стабильное напряжение без завышений его по величине - поэтому и нужен такой вот стабилизированный блок питания, можно конечно использовать и блок с кренкой или кренку для стабилизации источника питания в автомобили, но обязательно питание должно иметь надежную стабилизацию и защиту, как пишут источники которые производят современные ссветодиоды – завышение питающего напряжения уже на 0,5 вольта может снизить долговечность светодиода порядка четверти от номинала, а более чем 1,5 вольта на ленту (всю) может снизить долговечность на половину.
Вот почему при установки в машину многие заблуждаясь подключают ленту напрямую к питающей бортовой сети – и потом удивляются почему через пару месяцев светодиоды начинают выгорать ! А ведь напряжение в борт сети может колебаться и до 14,7 вольта ! Что очень губительно для таких продуктов, а вот если поставить стабилизатор - то все будет нормально. Применять светодиоды можно где только угодно, на сколько хватит фантазии у владельца установщика. С Вами был тов. redmoon
