Сечение электрического кабеля.
Сечение электрического кабеля – это одна из основополагающих составных частей правильной электропроводки в квартире. А значит, комфортной эксплуатации электроприборов и оборудования, а так же безопасности потребителей, т. е. всех нас. Цель этой статьи разъяснить, для квартирной электросети, исходя из мощности используемых электроприборов. А так же рассказать какой провод необходим для того или иного участка домашней электропроводки.
Перед тем как начать разговор по основной теме статьи, напомню некоторые термины.
● Жила
– это, в общем понимании, отдельный проводник (медный или алюминиевый), который может быть, как цельным проводником, так и состоять из нескольких скрученных между собой в жгут или, облаченных в общую оплетку, отдельных проволочек.
● Провод
– это изделие, которое состоит из одной однопроволочной или многопроволочной жилы, облаченной в легкую защитную оболочку.
● Установочный провод
– это провод, который используется для электропроводки, предназначенной для осветительных или силовых сетей. Может быть одно — , двух – или трехжильным.
– это провод, имеющий сечение жилы до 1,5 мм2. Шнуры используются для питания легких мобильных (переносных) электроприборов и оборудования. Он стоит из многопроволочной жилы, в силу чего имеет повышенную пластичность.
● Электрический кабель
– это изделие, состоящее из нескольких изолированных проводов, поверх которых находится от одной до нескольких защитных оболочек.
Чтобы подобрать кабель (провод) необходимого сечения для внутриквартирной разводки нужно воспользоваться таблицей, приведенной выше, а для определения токовой нагрузки на кабель можно использовать формулу, используемую ранее:
I
рас. = P
/U
ном.
где:
I
рас. – расчетная длительно допустимая токовая нагрузка;
P
– мощность подключаемого оборудования;
U
ном. – напряжение в сети;
Допустим, нужно подобрать кабель для подключения электрического бойлера мощностью 3 кВт. Подставив исходные значения в формулу, получим:
Iрас. = 3000 Вт/220 В = 13,63 А,
округлив это значение в большую сторону, получим 14 А.
Для более точного расчета токовой нагрузки существуют различные коефициенты, зависящие от условий окружающей среды и способов прокладки кабеля. Есть и коефициент повторно-кратковременного режима. Но они все, в большей степени, относятся к трехфазной сети 380 В, поэтому для наших расчетов они не требуются. Но для увеличения запаса прочности проводника применим усредненное значение 5 А. И получим:
14 А + 5 А = 19 А
В графе таблицы 1. 3. 4. «Трехжильные провода» ищем значение 19 А. Если его нет, нужно выбрать ближайшее к нему большее. Таким является значение 21 А. Такую длительно допустимую токовую нагрузку способен выдержать кабель с сечением жилы 2,5 мм². Делаем вывод – для подключения электрического бойлера (или другого электрооборудования), имеющего (потребляющего) мощность 3 кВт, необходим трехжильный медный кабель с сечением токопроводящей жилы 2,5 мм².
В том случае, когда необходимо подключить розетку (или блок розеток) от которой будет запитано несколько электроприборов, можно воспользоваться приведенной выше формулой, в которой значение «P» будет равно сумме мощностей приборов или оборудования, одновременно подключаемых к розетке (блоку розеток).
Так как все электроприборы, мощность которых превышает 2 кВт, рекомендуется подключать к электропитанию через отдельный подвод (отдельная ветка от внутриквартирного электрощита), можно сделать вывод, что для розеточной группы квартирной электропроводки требуется медный (желательно) кабель с сечением жилы 2,5 мм². В силу того, что осветительные приборы не имеют большой мощности, то провод для электропроводки, снабжающей их электричеством, должен иметь сечение жилы не менее 1,5 мм².
Это то, что касается электропроводки с медными жилами. А как же быть с проводкой, имеющей алюминиевые проводники. Есть простой способ расчета сечения алюминиевой жилы провода.
В связи с тем, что электропроводность алюминия составляет 65,9% от электропроводности меди, то при подсоединении к ним (проводам или кабелям) приборов с одинаковой потребляемой мощностью, сечение алюминиевой жилы должно быть больше, чем медной. Например. Обратившись к расчетам, произведенным выше по тексту, определено, что сечение медной жилы в проводе для подключения бойлера мощностью 3 кВт, должно быть 2,5 мм². При использовании кабеля с алюминиевым проводником, согласно табл. 1.3.4, сечение жилы нужно выбирать на коефициент выше, т. е. — 4 мм².
Обратившись к ПУЭ гл. 1. п. 3. табл. 1. 3. 5 можно подтвердить это предположение.
Табл. 1. 3. 5.
При выборе кабеля для электропроводки необходимо пользоваться не только принципами экономии, но и принимать во внимание механическую прочность провода, а так же руководствоваться Правилами Устройства Электроустановок. Которые гласят, что для проводки внутри жилых помещений необходимо использовать кабель с сечением жилы не менее 1,5 мм 2 (ПУЭ гл. 7; раздел 7.1; таблица 7.1.1). Таким образом, если согласно Вашим расчетам, для электропроводки достаточно кабеля с сечением менее 1,5 мм 2 , то руководствуясь Правилами и нормами безопасности, выбирайте рекомендуемую проводку.
Все необходимые нормы и правила, а также таблицы можно просмотреть, а при необходимости и скачать, в файле «Правила Устройства Электроустановок» .
Есть еще один, простейший, способ для подбора поперечного сечения провода для электропроводки. Им, наверное, пользуются все электрики. Суть его состоит в том, что сечение рассчитывается из расчета силы тока 6 – 10 А на 1 мм 2 площади поперечного сечения для проводов с медными жилами и 4 – 6 А на 1 мм 2 для алюминиевой жилы. Таким образом, можно сказать, что эксплуатация электропроводки с медной жилой при силе тока 6 А на 1 мм 2 сечения, является самой комфортной и безопасной. Тогда как при плотности тока в 10 А на 1 мм 2 – может применяться только в кратковременном режиме. То же самое можно сказать и об алюминиевых проводниках.
Попробуем по этому методу подобрать провод для подсоединения оборудования, мощностью 3 кВт, как в примере, рассмотренном выше. Произведя подсчеты, было получено значение 14 А (3000 Вт / 220 В = 14 А). Для выбора кабеля с медным проводником возьмем наименьшее (для большего запаса прочности) значение (из «вилки» 6 – 10 А на 1 мм 2) – 6 А. Отсюда видно, для силы тока 14 А нужен провод с сечением жилы
14 А / 6 А = 2,3 мм 2 ≈ 2,5 мм 2 .
Что подтверждает наши предыдущие подсчеты.
В качестве дополнительной информации могу добавить: если у Вас отсутствует проводник нужного сечения, то его можно заменить несколькими проводами с меньшим сечением, соединенных параллельно. Так, к примеру, нужен кабель сечением 4 мм². В Вашем распоряжении имеются провода нужной длины, но сечением 1 мм², 1,5 мм² и 2,5 мм². Достаточно взять провода, суммарное сечение которых не меньше требуемого (один провод 1,5 мм² и один провод 2,5 мм² или два провода 1,5 мм² и один провод 1 мм²) и, соединить их параллельно (уложить вдоль рядом друг с другом и, «скрутить» концы). Примером этому может служить многожильный провод для удлинителей. Как Вы, наверное, заметили, каждый ее проводник состоит из множества тонких проводков. А соединенные параллельно, в один «жгут» они дают проводник (жилу) нужного сечения. Этим достигается его эластичность при сохранении необходимой пропускной способности. Но это подходит только для проводки, к которой подсоединяются маломощные электрические приборы или если она подвергается кратковременной пиковой нагрузке. Для остальных видов проводок рекомендуется провод (кабель), у которого жилы состоят из цельного (одного, однопроволочного или многопроволочного) проводника.
Узнав, как определить сечение провода, имеющего жилу из одной (цельной) проволоки, остается открытым вопрос: «Как рассчитать сечение провода, жила которого состоит из множества проволочек?».
Сечение многопроволочной жилы.
Следуя логике, нужно узнать сечение одной отдельной проволочки и умножить на количество их в жиле. Это совершенно правильно, но волоски могут быть слишком тонкими и, поэтому не всегда представляется возможным измерить их. Можно, конечно, измерить диаметр всего «жгута» проводков и, пользуясь формулой, указанной на фото «Расчет сечения жилы провода относительно ее диаметра», определить сечение всей жилы. Этого, в принципе, достаточно для очень приблизительных расчетов. Но здесь нужно учесть то, что проволочки, составляющие жилу, круглые в поперечном разрезе и, поэтому в скрутке между ними остается пространство. Что бы произвести более точный расчет нужно значение, полученное после вычисления по формуле с фото, умножить на 0,91. Именно этот коефициент исключает площадь зазоров между волосками в многопроволочной жиле. Например, имеется провод с многопроволочной жилой, диаметром 2, 5 мм. Подставим значения в формулу и получим:
S = 3, 14 × D ² / 4 = 3, 14 × 2, 5 ² / 4 = 4,90625 мм² ≈ 4,9 мм².
4,9 × 0,91 = 4,459 ≈ 4,5 мм².
Таким образом, сечение многопроволочной жилы диаметром 2,5 мм составляет 4,5 мм². (это всего лишь пример, поэтому не нужно привязывать его к реальным размерам).
Вот, пожалуй, и все, что я хотел сказать о том, как рассчитать сечение кабеля . Вооружившись полученной информацией, Вы можете самостоятельно подобрать электрический провод или кабель, который будет удовлетворять требованиям безопасности.
Помните: неправильно подобранные провода для электропроводки могут стать причиной пожара!
Для того чтобы сделать сайт более интересным и информативным, прошу вас ответить на пару простых вопросов. Нажмите на кнопку.
Тем читателям, которые пользуются Яндексом и желают получать сообщения о публикации новых статей на сайте,предлагаю разместить на домашней странице виджет моего блога, используя ссылку: http://www.yandex.ru/?add=147158&from=promocode
Оформить подписку с получением обновлений на E – mail, можно в форме «Подписка на новые статьи сайта», которая находится на главной странице.
Основным и самым распространённым способом передачи электроэнергии к потребителю является электрический провод и электрический кабель. Электрический провод и электрический кабель – это электротехническое изделие, состоящее из металлической токопроводящей жилы или нескольких жил. Каждая жила помещена в электрическую изоляцию. Все изолированные жилы провода или электрического кабеля помещаются в общую изоляцию.
В настоящее время промышленностью выпускаются самые разнообразные электрические провода и электрические кабели. Кабели и провода в основном бывают медные и алюминиевые, т.е. состав жил кабеля или провода – медь или алюминий.
Электрические кабели и провода бывают одножильные и многожильные. Жила кабеля или провода может быть как однопроволочная (монолитная), так и многопроволочная. Жилы изготавливаются в основном круглой формы, однако нередко у электрических кабелей большого сечения форма многопроволочной жилы может быть выполнена в виде треугольника. Сегодня мы расскадем как сделать расчет сечения провода по диаметру.
Маркировка электрического кабеля (провода)
Существует стандартный ряд сечений жил проводов и электрических кабелей, которые применяются. Это 1мм 2 ; 1,5мм 2 ; 2,5мм 2 ; 4мм 2 ; 6мм 2 ; 8мм 2 ; 10мм 2 и т.д. Тип, сечение и количество жил указывается либо на бирке, идущей в комплекте с кабелем или проводом, либо на самом изделии. Например, маркировка часто наносится на общую изоляцию кабеля и провода. Также технические данные электрических проводников указываются и в паспорте изделия.
Допустим, в наличии имеется кабель ВВГнг 3х2,5. Расшифровывается данная маркировка достаточно просто: кабель медный с ПВХ изоляцией, в ПВХ оболочке, не горючий, количество жил равно трём, сечение каждой жилы равно 2,5мм 2 . Если в начале маркировки будет стоять буква «А», т.е. тип кабеля будет АВВГ, то это значит, что жилы у кабеля алюминиевые.
По маркировке провода также можно узнать не только тип самого провода, но также количество и сечение токопроводящих жил. Например, провод ПВС 3х1,5. Расшифровка следующая: провод с ПВХ изоляцией и в ПВХ оболочке, соединительный. Количество жил также три, а сечение каждой жилы равно 1,5мм 2 .
Сечение проводника
У каждой жилы провода и кабеля своё сечение. Оно может быть как совсем малым (1мм 2 и менее), так и очень большим (95мм 2 и более). Сечение жилы влияет на способность длительно и кратковременно выдерживать электрический ток определённой величины. Чем больше сечение жилы, тем больший ток она способна выдержать в течение практически неограниченного времени.
Неправильно выбранное сечение при проектировании может в дальнейшем стать причиной перегрева проводника, повреждения (разрушения) его изоляции в процессе большого нагрева, вследствие чего может произойти короткое замыкание и, как следствие, возникновение возгорания и пожара.
Несоответствие сечения
Не всегда причиной перегрева кабеля или провода в процессе эксплуатации может быть неправильный расчёт сечения. Как часто бывает на практике, причина очень проста. Не все производители кабельно-проводниковой продукции добросовестно относятся к качеству выпускаемых изделий. Дело в том, что очень часто сечение выпускаемых кабелей и проводов фактически занижено, т.е. не соответствует заявленному значению.
Чтобы избежать покупки электрического кабеля или провода с заниженным сечением, необходимо сначала визуально оценить его фактическое сечение. Практически любой специалист в области электрики способен «на глаз» определить сечение проводника. Но когда этого недостаточно, то профессионал может самостоятельно рассчитать площадь поперечного сечения электрического проводника. Расчёт сечения производится по обычной математической формуле:
S = π*D 2 /4 – формула №1
S = π* R 2 – формула №2
где: π – математическая постоянная, которая всегда равна примерно 3,14;
R – радиус провода;
D – диаметр провода.
Радиус равен половине диаметра:
R = D/2 – формула №3
Расчёт фактического сечения электрического проводника
Зная формулу расчёта сечения проводника, можно рассчитать его фактическое значение и узнать, насколько занижена или завышена (что бывает редко) производителем заявленная величина сечения.
Однопроволочная (монолитная жила)
Для начала необходимо с жилы провода или с жилы электрического кабеля снять слой изоляции, чтобы оголить саму жилу. Затем штангенциркулем измеряется диаметр жилы. Т.к. жила монолитная, то замер будет всего лишь один. После замера диаметра жилы, необходимо подставить значение диаметра (радиуса) в одну из вышеуказанных формул.
Пример №1
Допустим, на кабеле или проводе заявленное сечение жилы 2,5мм 2 . При замере диаметр жилы оказался равен 1,7мм. Подставляя значение в формулу №1, получим:
S = 3,14*1,7 2 /4 = 2,26865 ≈ 2,3мм 2
Расчёт по формуле №1 показал, что сечение жилы от стандартного значения занижено на 0,2мм 2 .
Теперь рассчитаем фактическое значение сечения по формуле №2, но для начала определим по формуле №3 радиус:
R = 1,7/2 = 0,85мм
Подставляем значение радиуса в формулу №2 и получаем:
S = 3,14*0,85 2 = 2,26865 ≈ 2,3мм
Расчёт по второй формуле оказался аналогичным расчёту по первой. Т.е. сечение жилы кабеля оказалось заниженным на 0,2мм 2 .
Пример №2
Допустим, диаметр жилы при измерении штангенциркулем оказался равен 1,8мм. Подставляя данное значение в формулу №1, получаем:
S = 3,14*1,8 2 /4 = 2,5434 ≈ 2,5мм 2
Т.е. фактическое сечение составило 2,5мм 2 , что в принципе соответствует стандартной величине.
Многопроволочная жила
Если определять сечение многопроволочной жилы, то нельзя производить замер диаметра по методу монолитной жилы, т.к. расчёт будет с большой погрешностью. Для определения сечения многопроволочной жилы, необходимо произвести замер диаметра каждой отдельной проволоки в жиле.
Если общее сечение жилы достаточно велико, то замер каждой проволоки вполне возможен, т.к. диаметр реально замерить штангенциркулем. Но если многопроволочная жила имеет малое сечение, то определить диаметр каждой проволоки очень проблематично ввиду тонкости проводника.
Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель , который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм 2 , что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт .
Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм 2 , что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.
Что такое сечение провода и как его определить
Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.
Как видно из формулы, сечение провода легко по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.
Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка .
Выбор сечения
медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А » и измеряется в Амперах . При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм 2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Определение нагрузочной способности электропроводки 220 В
выполненной из алюминиевого провода
В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.
В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.
Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов .
Расчет сечения провода электропроводки
по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.
В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра .
Таблица потребляемой мощности и силы тока бытовыми электроприборами
при напряжении питания 220 В
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.
| Таблица потребляемой мощности и силы тока бытовыми электроприборами | |||
|---|---|---|---|
| Бытовой электроприбор | Потребляемая мощность, кВт (кBA) | Потребляемая сила тока, А | Режим потребления тока |
| Лампочка накаливания | 0,06 – 0,25 | 0,3 – 1,2 | Постоянно |
| Электрочайник | 1,0 – 2,0 | 5 – 9 | До 5 минут |
| Электроплита | 1,0 – 6,0 | 5 – 60 | Зависит от режима работы |
| Микроволновая печь | 1,5 – 2,2 | 7 – 10 | Периодически |
| Электромясорубка | 1,5 – 2,2 | 7 – 10 | Зависит от режима работы |
| Тостер | 0,5 – 1,5 | 2 – 7 | Постоянно |
| Гриль | 1,2 – 2,0 | 7 – 9 | Постоянно |
| Кофемолка | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кофеварка | 0,5 – 1,5 | 2 – 8 | Постоянно |
| Электродуховка | 1,0 – 2,0 | 5 – 9 | Зависит от режима работы |
| Посудомоечная машина | 1,0 – 2,0 | 5 – 9 | |
| Стиральная машина | 1,2 – 2,0 | 6 – 9 | Максимальный с момента включения до нагрева воды |
| Сушильная машина | 2,0 – 3,0 | 9 – 13 | Постоянно |
| Утюг | 1,2 – 2,0 | 6 – 9 | Периодически |
| Пылесос | 0,8 – 2,0 | 4 – 9 | Зависит от режима работы |
| Обогреватель | 0,5 – 3,0 | 2 – 13 | Зависит от режима работы |
| Фен для волос | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кондиционер | 1,0 – 3,0 | 5 – 13 | Зависит от режима работы |
| Стационарный компьютер | 0,3 – 0,8 | 1 – 3 | Зависит от режима работы |
| Электроинструмент (дрель, лобзик и т.п.) | 0,5 – 2,5 | 2 – 13 | Зависит от режима работы |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
для сети 220 В
Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.
для сети 220 В |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Мощность электроприбора, кВт (кBA) | 0,1 | 0,3 | 0,5 | 0,7 | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 |
| Стандартное сечение, мм 2 | 0,35 | 0,35 | 0,35 | 0,5 | 0,75 | 0,75 | 1,0 | 1,2 | 1,5 | 1,5 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 | 5,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,67 | 0,5 | 0,98 | 0,98 | 1,13 | 1,24 | 1,38 | 1,38 | 1,6 | 1,78 | 1,78 | 1,95 | 2,26 | 2,26 | 2,52 |
Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.
Выбор сечения медного провода по мощности
для с бортовой сети автомобиля 12 В
Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.
| Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Мощность электроприбора, ватт (BA) | 10 | 30 | 50 | 80 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
| Стандартное сечение, мм 2 | 0,35 | 0,5 | 0,75 | 1,2 | 1,5 | 3,0 | 4,0 | 6,0 | 8,0 | 8,0 | 10 | 10 | 10 | 16 | 16 | 16 |
| Диаметр, мм | 0,67 | 0,5 | 0,8 | 1,24 | 1,38 | 1,95 | 2,26 | 2,76 | 3,19 | 3,19 | 3,57 | 3,57 | 3,57 | 4,51 | 4,51 | 4,51 |
Выбор сечения провода для подключения электроприборов
к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.
Внимание , при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм 2 , с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм 2 . Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм 2 .
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм 2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм 2 при подключении по схеме «звезда».
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм 2 . Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог - кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм 2 .
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм 2 , а нужен по расчетам 10 мм 2 . Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Онлайн калькуляторы для вычисления сечения и диаметра провода
С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.
Как вычислить сечение многожильного провода

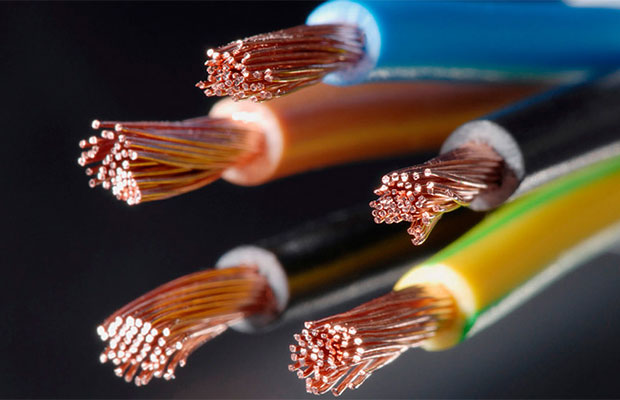

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.
Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм 2 , после округления получим 0,2 мм 2 . Так как у нас в проводе 15 проволочек, то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм 2 ×15=3 мм 2 . Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.
Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.
Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм 2 . По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.
На сегодняшний день существует широкий ассортимент кабельной продукции, с поперечным сечением жил от 0,35 мм.кв. и выше.
Если неправильно выбрать сечение кабеля для бытовой проводки, то результат может иметь два итога:
- Чересчур толстая жила «ударит» по Вашему бюджету, т.к. ее погонный метр будет стоить дороже.
- При неподходящем диаметре проводника (меньшем, чем необходимо), жилы начнут нагреваться и плавить изоляцию, что вскоре приведет к и короткому замыканию.
Как Вы понимаете, и тот и другой итог неутешительный, поэтому перед и квартире необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии. Сейчас мы подробно рассмотрим каждую из методик.
Расчет по мощности электроприборов
Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы, то в скором времени аварии не избежать.
Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого прибора отдельно (плиты, телевизора, светильников, пылесоса и т.д.). После этого все значения суммируются, и готовое число используется для выбора кабеля с жилами с оптимальной площадью поперечного сечения.
Формула расчета имеет вид:
Pобщ = (P1+P2+P3+…+Pn)*0.8,
Где: P1..Pn–мощность каждого прибора, кВт
Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

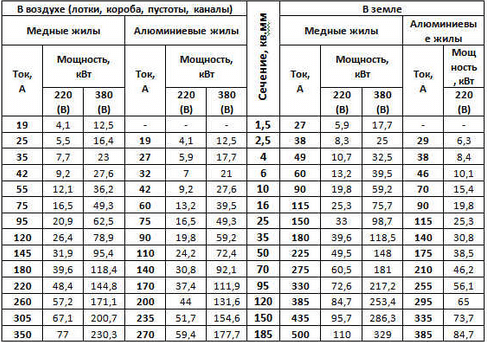

Таблицы выбора сечения кабеля по мощности:
Это приведенные и упрощенные таблицы, более точные значения вы можете найти в п.1.3.10-1.3.11.
Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.
Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:
Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки. Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.
Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении. То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.
Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!
Расчет по токовой нагрузке
Расчет сечения кабеля по току более точный, поэтому лучше всего пользоваться им. Суть аналогична, но только в данном случае необходимо определить токовую нагрузку на электропроводку. Для начала по формулам считаем силу тока по каждому из приборов.
Если в доме однофазная сеть, для расчета необходимо воспользоваться следующей формулой:
Для трехфазной сети формула будет иметь вид:
Где, P – мощность электроприбора, кВт
cos Фи- коэффициент мощности
Более подробно о формулах, связанных с вычислением мощности, можно прочитать в статье: .
Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин. При допустимые токовые нагрузки и мощность будут значительно большими, чем при .
Повторимся, любой расчет сечения проводится для конкретного прибора или их группы.
Таблица выбора сечения кабеля по току и мощности:
Расчет по длине
Ну и последний способ, позволяющий рассчитать сечение кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует (чем больше расстояние, тем больше и потери). В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами покрупнее.
Для вычислений используется следующая методика:
- Нужно рассчитать суммарную мощность электроприборов и силу тока (выше мы предоставили соответствующие формулы).
- Выполняется расчет сопротивления электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.
R=(p*L)/S, где p — табличная величина
Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой.
- Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.
U потерь =I нагрузки *R провода
ПОТЕРИ=(U потерь /U ном)*100%
- Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
- Итоговое число анализируется. Если значение меньше 5%, оставляем выбранное сечение жилы. В противном случае подбираем более «толстый» проводник.
Допустим мы рассчитали, что сопротивление жил у нас 0,5 Ома, а ток 16 Ампер, тогда:
U потерь =16*0,5=8 Вольт
ПОТЕРИ=(8/220)*100%=0,03636*100%=3,6%
Таблица удельных сопротивлений:
Занимаясь прокладкой электропроводки в новом доме или заменой старой во время ремонта, каждый домашний мастер задается вопросом: а какое сечение провода нужно? И вопрос этот имеет большое значение, поскольку именно от правильного выбора сечения кабеля, а также материала его изготовления во многом зависит не только надежная работа электроприборов, но и безопасность всех членов семьи.
Какой провод выбрать – материал изготовления стоит на первом месте
Наиболее распространенными видами проводки в наших домах являются алюминиевая и медная. Какая из них лучше – вопрос, до сих пор не дающий покоя пользователям многочисленных форумов. Для одних в приоритете стоит медь, а другие говорят, что незачем переплачивать и для домашней сети сгодится алюминий. Чтобы не быть голословными, давайте проведем небольшой анализ этих вариантов и тогда каждый сможет выбрать для себя вариант.
Алюминиевая проводка имеет малый вес, за счет чего нашла своё широкое распространение в электроэнергетике. Её используют для прокладки линий электропередачи, поскольку таким способом можно минимизировать нагрузку на опоры. Кроме этого, она завоевала популярность за счет своей дешевизны. Алюминиевый кабель стоит в разы меньше медного аналога. Во времена Советского Союза алюминиевая проводка была очень распространена, ее до сих пор можно встретить в домах, построенных каких-то 15-20 лет назад.
Однако кабель из алюминия имеет и свои отрицательные стороны. Одним из таких моментов, о котором обязательно стоит упомянуть, является небольшой срок службы. Алюминиевая проводка спустя два десятка лет становится сильно подвержена окислению и перегреванию, что нередко приводит к пожарам. Поэтому если у вас дома до сих пор проложены такие кабели, задумайтесь об их замене. Кроме этого, окисление, которому подвержен алюминий, снижает полезное сечение кабеля с одновременным увеличением сопротивления, а это приводит к перегреву. Еще одним существенным недостатком алюминия является его хрупкость. Он быстро ломается, если кабель перегнуть несколько раз.
Важно! ПУЭ запрещает использовать алюминиевый кабель для прокладки в электросетях, если его сечение меньше 16 мм.
Медный кабель хорошо гнётся и не ломается
Что касается медного провода, то к его преимуществам стоит отнести продолжительный срок службы – больше полувека, прекрасную проводимость и механическую прочность. С медным кабелем намного проще работать, ведь он гнётся, не ломаясь, и выдерживает многократные скручивания. Минусом же проводки из медного кабеля является стоимость. Для замены силового кабеля во всей квартире понадобится значительное число денежных средств. В целях экономии некоторые мастера совмещают прокладку алюминиевых проводов с медными. Вся световая часть монтируется из алюминия, а розеточная – из меди, поскольку освещение не требует такой большой нагрузки, как электроприборы, запитанные в сеть.
Выбор сечения – что необходимо знать и на что обратить внимание
Если раньше техника в квартире ограничивалась холодильником да телевизором, то в наше время чего только не встретишь в квартире: пылесосы, компьютеры, фены, микроволновки и пр. Для всего этого нужно питание, причем в зависимости от времени суток нагрузка от включенных в сеть приборов может сильно разниться. А чтобы правильно выбрать кабель для каждой точки, в которую запитан прибор, необходимо знать:
- силу тока;
- напряжение;
- потребляемую мощность прибора в ваттах или киловаттах.
Для однофазных сетей, которые присутствуют в наших квартирах, существует определенная формула, которая позволяет определить силу тока приборов:
I = (P × K и) / (U × cos(φ)), где
I – сила тока;
P – потребляемая мощность всех электроприборов (необходимо сложить их номинальное значение):
| Бойлер однофазный | 5–7 кВт |
| Вентилятор | до 900 Вт |
| Духовой шкаф | от 5 кВт |
| Компьютер | 600-800 Вт |
| Микроволновка | 1,2–2 кВт |
| Миксер | 300 Вт |
| Морозильная камера | 150–300 Вт |
| Осветительные приборы | 100–1000 Вт |
| Печь гриль | 1 кВт |
| Посудомоечная машина | 1,8–2,5 кВт |
| Пылесос | 1200 Вт |
| Соковыжималка | 250 Вт |
| Стиральная машина-автомат | 600–2500 Вт |
| Телевизор | 100–200 Вт |
| Теплый пол | 0,7–1,5 кВт |
| Тостер | 750–1000 Вт |
| Утюг | 1000–2000 Вт |
| Фен | 500–1000 Вт |
| Холодильник | 150–300 Вт |
| Электрическая варочная панель | от 5 кВт |
| Электрическая кофеварка | 700–1000 Вт |
| Электрическая мясорубка | 1000 Вт |
| Электрическая плита | 9–12 кВт |
| Электрический камин | 9–24 кВт |
| Электрический котел | 9–18 кВт |
| Электрочайник | 2 кВт |
К и – коэффициент одновременности (часто для простоты применяют значение 0,75);
U – фазное напряжение, оно составляет 220 (В), но может колебаться от 210 до 240 (В);
Cos (φ) – для бытовых приборов величина неизменна и равняется 1.
Для простоты можно использовать формулу: I = P / U.
Когда определен ток, можно по следующей таблице определить и сечение провода:
Таблица мощности, тока и сечения кабельно-проводниковых материалов
АЛЮМИНИЙ |
||||
Напряжение, 220 В | Напряжение, 380 В |
|||
мощность, кВт | мощность, кВт |
|||
Сечение токопроводящей жилы, мм | ||||
Напряжение,220 В | Напряжение, 380 В |
|||
мощность, кВт | мощность, кВт |
|||
Если при расчетах вышло так, что значение не совпадает ни с одним, приведенным таблице, то тогда следует за основу брать следующее большее число. Например, если ваше значение равно 30 А, то при использовании алюминиевой проводки вам стоит выбрать сечение провода 6 мм 2 , а медной хватит и 4 мм 2 .
Обычно современная квартира потребляет приблизительно 10 кВт.
Определяем сечение провода по диаметру и по способу прокладки проводки
Покупая провод, нелишним будет проверить его сечение, так как многие производители работают по ТУ. Из-за этого не вся продукция соответствует заявленным характеристикам. Поэтому необходимо запастись штангенциркулем и сделать замер диаметра жилы, которая нам поможет определить реальное значение сечения провода. Для упрощения работы мы приводим наиболее простую формулу, благодаря чему вам не надо будет производить дополнительных вычислений: S=0,785d 2 , где S – искомое сечение; d – диаметр жилы. Итоговое значение нужно округлить до 0,5. Так, если у вас получилось значение 2,4, то вам следует выбирать кабель сечением 2,5 мм 2 .
В большинстве наших домов кабель прокладывается в стенах. Это называется закрытой проводкой. Провода могут идти по кабельканалу, трубам или просто быть замурованы в стену. В некоторых домах, а это касается деревянных строений и старого жилищного фонда, можно встретить открытую проводку. Примечательно, но для открытой прокладки можно использовать кабель меньшего сечения, поскольку такой провод меньше греется, нежели тот, что замурован в стену. По этой причине для укладки проводов в штробы рекомендуется выбирать кабель большего сечения. Так кабель будет меньше греться, а значит, его износ будет происходить медленнее. В приведенной ниже таблице можно узнать, сколько квадратов кабеля нужно брать для приборов разной мощности, будь то 1 или 6 кВт:
Сечение кабеля, мм 2 | Открытая проводка | Прокладка в каналах |
||||||||||
Алюминиевая | ||||||||||||
