Из множества соединений выделяют 13 наиболее часто используемых типов розеток, обозначаемых латинскими буквами от A до M.
Тип А

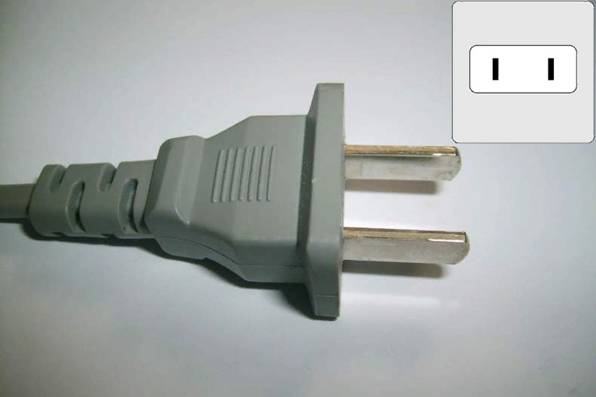

Этот тип обозначается как Class II. Штепсельная вилка состоит из двух параллельных контактов. В японском варианте контакты одинакового размера. В американском - один конец чуть шире другого. Устройства с японской штепсельной вилкой можно использовать в американских розетках, но наоборот - не получится.
Тип В
Используется в Северной и Центральной Америке и в Японии.
Этот тип обозначается как Class I. Международное обозначение американского типа B - NEMA 5-15, канадского типа В - CS22.2, n°42 (CS = Canadian Standard). Максимальный ток - 15 А. В Америке тип В пользуется большой популярностью, в Японии он распространен значительно меньше. Нередко жители старых домов с розетками типа А, приобретая новые современные электроприборы с вилками типа В просто «откусывают» третий контакт-заземлитель.
Тип С
Используется во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты.
Международное обозначение - CEE 7/16. Вилка представляет собой два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Максимальный ток - 3,5 А. Тип C - это устаревший вариант более новых типов E, F, J, K и L, которые сейчас используются в Европе. Все вилки типа С идеально подходят к новым розеткам..
Тип D
Используется в Индии, Непале, Намибии и на Шри-Ланке.
Международное обозначение - BS 546 (BS = British Standard). Представляет собой устаревшую штепсельную вилку британского образца, которая использовалась в метрополии до 1962 года. Максимальный ток - 5 А. Некоторые розетки типа D совместимы с вилками типов D и M. До сих пор розетки типа D можно встретить в старых домах Великобритании и Ирландии.
Тип Е
Используется в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко.
Международное обозначение - CEE 7/7. Максимальный ток - 16 А. Тип Е немного отличается от CEE 7/4 (тип F), который распространен в Германии и других странах центральной Европы. Все вилки типа С идеально подходят к розеткам типа E.
Тип F
Используется в основном в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы.
Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток - 16 А. Все вилки типа С идеально подходят к розеткам типа F. Этот же тип используется в России (в СССР он обозначался как ГОСТ 7396), разница лишь в том, что диаметр контактов, принятых в России, 4 мм, в то время как в Европе чаще всего используются контакты диаметром 4,8 мм. Таким образом, российские вилки легко входят в более широкие европейские розетки. А вот штепсельные вилки электронных приборов, сделанных для Европы, в российские розетки не влезают.
Тип G
Используется в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте.
Международное обозначение - BS 1363 (BS = British Standard). Максимальный ток - 32 А. Туристы из Европы, посещая Великобританию, пользуются обычными адаптерами.
Тип H
Используется в Израиле.
Этот разъем обозначается символами SI 32. Штепсельная вилка типа С легко совместима с розеткой типа H.
Тип I
Используется в Австралии, Китае, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.
Международное обозначение — AS 3112. Максимальный ток - 10 А. Розетки и вилки типов H и I не подходят друг к другу. Розетки и штепсели, которыми пользуются жители Австралии и Китая, хорошо подходят друг к другу.
Тип J
Используется только в Швейцарии и Лихтенштейне.
Международное обозначение - SEC 1011. Максимальный ток - 10 А. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J.
Тип K
Используется только в Дании и Гренландии.
Международное обозначение — 107-2-D1. К датской розетке подходят вилки CEE 7/4 и CEE 7/7, а также розетки типа С.
Тип L
Используется только в Италии и очень редко в странах Северной Африки.
Международное обозначение - CEI 23-16/ВII. Максимальный ток - 10 А или 16 А. Все вилки типа С подходят к розеткам типа L.
Тип М
Используется в Южной Африке, Свазиленде и Лесото.
Тип М очень похож на тип D. Большинство розеток типа М совместимы со штепсельными вилками типа D.
DA Info Pro - 6 марта. Подключая любой бытовой прибор к электрической сети мы не задумываемся, какие типы электрических розеток могут быть. Однако можно попасть в некоторое замешательство, ремонтируя электропроводку в доме за границей или в квартире, в которой до вас проживали иностранцы. Кроме того, с некоторыми проблемами можно столкнуться во время путешествия в другую страну при попытке воткнуть электрическую вилку в сеть.
Электрические вилки различаются в разных странах. Поэтому министерства торговли США (ITA) в 1998 году приняло стандарт, согласно которому различным видам электрических розеток и вилок было присвоено свое обозначение. Напишем подробно по каждому виду электрических розеток.
Принцип классификации и основные типы
Всего существует 15 типов электрических розеток. Различия состоят в форме, размере, максимальном токе, наличии соединения для заземления. Все типы розеток закреплены законодательно в странах в рамках стандартов и норм. Хотя на изображении выше розетки и могут быть похожи по формам, они различаются по размеру гнезд и штырей (штепселей).
Все типы по американской классификации имеют обозначение видТип X (Type X) .
| Название | Вольтаж | Ток | Заземление | Страны распространения |
| Тип A | 127В | 15A | Нет | США, Канада, Мексика, Япония |
| Тип B | 127В | 15A | Да | США, Канада, Мексика, Япония |
| Тип C | 220В | 2.5A | Нет | Европа |
| Тип D | 220В | 5A | Да | Индия, Непал |
| Тип E | 220В | 16A | Да | Бельгия, Франция, Чехия, Словакия |
| Тип F | 220В | 16A | Да | Россия, Европа |
| Тип G | 220В | 13A | Да | Великобритания, Ирландия, Мальта, Малайзия, Сингапур |
| Тип H | 220В | 16A | Да | Израиль |
| Тип I | 220В | 10A | Да/Нет | Австралия, Китай, Аргентина |
| Тип J | 220В | 10A | Да | Швейцария, Люксембург |
| Тип K | 220В | 10A | Да | Дания, Гренландия |
| Тип L | 220В | 10А, 16A | Да | Италия, Чили |
| Тип M | 220В | 15A | Да | Южная Африка |
| Тип N | 220В | 10A, 20А | Да | Бразилия |
| Тип O | 220В | 16A | Да | Тайланд |
В большинстве стран стандарты обусловлены их историей. Так, например, Индия, будучи Британской колонией до 1947 года, переняла и ее стандарт. До сих пор в некоторых гостиницах Великобритании можно встретить старый стандартТипа D .
На изображение показаны виды электрических розеток в различных странах мира
Хотя при однофазном подключении тока полярность не важна, розетки типа A и B являются поляризованными. Это проявляется в том, что штепсели имеют различную толщину - важно положение вилки. Кроме того, в США, где они активно распространены, используется переменный ток с частотой 60 Гц и напряжение 127 В.
Развитие различных типов розеток и вилок
Широкое распространение электричества в быту потребовало ввода стандартов в области подключения электроприборов. Это позволило бы сделать электричество безопаснее, приборы надежнее и универсальнее.
А многие производители электрической техники и приборов на практике предоставляют к своим устройствам сменные шнуры под различные виды и страны.
Электрические розетки и вилки эволюционировали в том числе под ужесточением требований в плане безопасности. Так изТипа DпоявилсяТип G- увеличился максимальный ток, появились дополнительные защитные изолирующие покрытия у основания штепселей.
Некоторые типы разъемов уже устарели. Так ушли из повседневного использования американскийТип I, советскийТип I, старые испанские розетки, вилки с разрезанными штепселями. По факту многие страны стандартизуют размеры между собой. А комитеты по стандартизации пытаются сделать межгосударственные стандарты на официальном уровне. Основной такой организацией считаетсяМеждународная электротехническая комиссия (МЭК, IEC).
Интересно получается с подключением электроплит - максимальная мощность может достигать 10 кВт. В различных странах ввели в нормы и правила использовать отдельный вид электрических розеток для таких мощных приборах. А в некоторых местах вообще обязывают подключать без розетки фиксированным способом.
Для подключения вилок одного типа к розетке другого обычно продаются переходники-адаптеры. Они встречаются как с одного типа электрической розетки на другой, так и универсальные - с любого на конкретный.
October 30th, 2017 , 06:58 am
В Европе напряжение в электрической сети варьируется от 220 до 240 В, в США и Японии - от 100 до 120 В — почему? Неужели лишь для того, чтобы создать проблем туристам, которые вынуждены таскать с собой переходники или искать его уже по приезде, дабы не дать «умереть» телефону?
Когда речь заходит об электричестве, о глобализации можно забыть. Даже в Евросоюзе, где ходит одна валюта, электрические розетки встречаются разные. Причина тому — исторический фактор.
В эпоху электрификации изобретатели разных стран предлагали свои варианты оптимальных розеток; по всему миру строились разные виды электрогенераторов. А национальные компании, занимающиеся монтажом электросетей, поставляли свои приборы, подходящие к этим сетям. Соответственно, внедрялись разные виды штепсельных разъемов и розеток и проектировались свои сети. Разработки других стран полностью игнорировались.
Влияла на разработку розеток и доступность материалов. Например, во время Второй мировой войны в Великобритании придумали трехштекерную вилку с коротким медным плавким предохранителем. Такая конструкция позволяла сэкономить запасы меди для военных нужд.
Сейчас, согласно одной классификации, выделяют 12 типов розеток, согласно другой — 15. Причем розетки одного типа иногда принимают вилки другого. Однако, узнав, что в стране, куда вы собираетесь, такой же тип розетки, как и дома, — не спешите радоваться! Это решение только половины проблемы. В разных частях света напряжение и частота тока могут различаться.
Классификация видов розеток и вилок в разных странах мира
Наиболее распространены два стандарта: европейский — 220-240 В при частоте 50 Гц и американский — 100-127 В при частоте 60 Гц. Не стоит проверять, что будет, если электроприбор, работающий от 100-127 В, включить в розетку с 220-240 В.
В некоторых странах вовсе следует держать ухо востро. Например, в большинстве районов Бразилии используется 127 В, но на севере страны встречается 220 В. А в Японии напряжение везде одинаковое — 110 В, частота же разная: на востоке используется 50 Гц, на западе — 60 Гц. Причина простая: сначала для Токио закупили генераторы немецкого производства с частотой 50 Гц, а вскоре после этого в Осаке поставили американские с частотой 60 Гц.
Возможно, когда-нибудь и будет принят единый стандарт. Универсальная розетка для всех типов вилок уже разработана. Но пока это дело каждого — устанавливать ее или нет. К тому же сначала надо прийти к единому стандарту напряжения. А это упирается в огромные финансовые затраты на переоборудование и переоснащение трансформаторных подстанций, замену розеток и вилок.
Кое-что на тему розеток и их использования из собственного опыта
Собираясь в отпуск убедитесь, что вы не останетесь без своего смартфона если он разрядится. Розетки не везде одинаковые, как и напряжения сети. Если напряжения питания в этой стране подходят - остается обзавестись таким переходником или заранее узнать где купить его на месте или заказать зарядку с такой вилкой. В этой статье мы расскажем о видах розеток и сколько вольт в розетке в разных уголках мира.
Напряжение и частота
Все страны мира используют переменный ток в своих электрических сетях. Различие заключается . Выделяют две распространенных частоты:
Напряжения также отличаются - 100, 110, 115, 120, 127, 220, 230 или 240 Вольт. При этом напряжение и частота могут быть разными в разных регионах одной страны, как, например, в восточной части Японии сеть с частотой 50 Гц, а в западной - 60 Гц. Это может быть связано с тем, что электрификация происходила в разное время или часть страны была в составе другой страны. На карте ниже вы видите сколько вольт в какой стране мира.
Розетки и вилки
Всем известно, что розетки используют для подключения к электричеству электрических приборов. Их разъемы могут быть разной формы и отличаться расположением.
Виды розеток маркируются латинскими буквами от A до M - всего 13 разновидностей, рассмотрим их подробнее.
Вилка с двумя плоскими вертикальными штырьками - используется в Америке (северной и центральной) и в Японии. При этом в Японских вилках контакты одинаковы, а в Американских один из штырей шире другого.
Похож на «A», отличается тем, что штырька три - один из них заземление. К такой розетки подходит вилка типа A. Её конструкция позволяет пропускать ток до 15А. В Японии встречается реже, чем «А». Обратите внимание что в розетке и вилке один из выводов может быть шире на конце чем второй.
Тип C - более привычен, чем предыдущие, здесь расположены два круглых штырька диаметром 4.8 мм, раньше - 4 мм. Использовался почти во всех европейских странах и в России. Разница в диаметрах стала причиной того, что современные, так называемые «евровилки» часто не влезают в советские розетки.

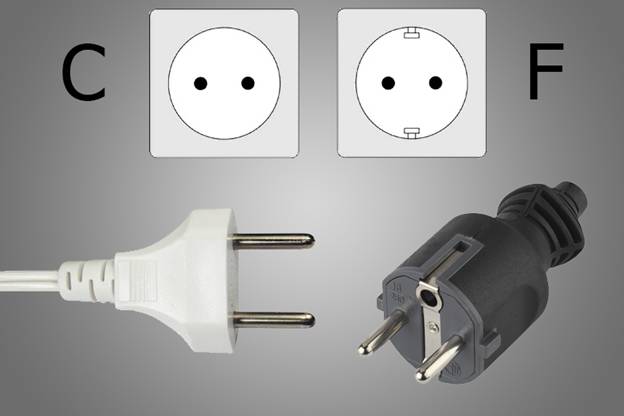

Тип F отличается от типа C наличием заземляющих контактов.
Розетки и вилки разновидностей D и E похожи на C и F, в них также предусмотрены заземляющие контакты, но для типа D он расположен на вилке в виде третьего штыря, а в E - торчит из розетки, соответственно в вилке отверстие.
Используют в Индии, Непале, Намибии, на Шри-Ланке, а максимальный ток этих изделий - 5А. Средний штырь толще и длиннее двух оставшихся.
Тип E - во Франции, Бельгии, Польше, Словакии, Чехии, Марокко, Тунисе. Они пропускают ток до 16 А. В них отлично вставляются вилки «C» (ромбовидные как на картинке выше, круглые - не влезут), и некоторые универсальные вилки вида F (E) - с отверстием как изображено выше.
На тип D также очень похож тип M и вилки с розетками этих типов часто совместимы. Их можно встретить Южной Африке.
Используют в Великобритании и Ирландии, а также Малайзии и Сингапуре, Гонконге, Кипре и Мальте. Максимальный ток - 32 А.
В Израиле используют розетки типа H они трёхштырьковые, штыри могут быть плоскими (старые) или круглыми (новые). При этом в новые розетки используют с вилками с круглыми и квадратными выводами. К тому же в такие розетки подходят вилки «C». (И напряжение с частотой в Израильских сетях почти совпадает с нашими - 230В, 50 Гц).
Тоже с тремя штырьками используется в Австралии и Новой Зеландии, а также в Китае, Аргентина, Папуа и Новой Гвинеи. Выдерживают ток до 10 А.
Розетки J с тремя штырьками на вилке используют в Швейцарии и Лихтенштейне. Такие розетки совместимы с вилками разновидности «C».
В Дании и Гренландии используют розетки и вилки типа K .
Используется в Италии, и встречается в Северной Африке. Это трёхштырьковые вилки и розетки штыри у которых расположены в один ряд.
Подведем итоги: в таблице ниже вы видите сводную информацию о том какие розетки, напряжения и частота питающей сети используются в странах мира.
Что делать если я еду в другую страну со своей техникой?
Большинство современной электроники питаются . А для них часто не имеет значение напряжение питающей сети. Чтобы в этом убедится нужно изучить его характеристики - они указаны на наклейке на корпусы, либо отлиты на нём же.
Так и универсальными многоцелевыми.
Например, в этот можно вставить большинство вилок мира, а сам он влезет в розетки вида C (не все), D, F, E и другие.
Для питания оборудования наподобие блендера или других приборов с электродвигателями часто нужно именно номинальное напряжение, а при его снижении либо мощность снизится, либо обороты двигателя. В этом случае они будут работать в странах с напряжением таким же как дома, независимо от типа розетки.
Электробритвы лучше покупать с аккумуляторами, ведь они также работают от электродвигателя, и в случае использования аккумуляторных приборов вам не придется менять зарядное устройство.
Пишите о своем опыте поездок за границу, какие вы видели розетки и как питали свои приборы в комментариях!
