Терморезисторы. Принцип работы
Терморезистор - это полупроводниковый прибор (его изготавливают из полупроводниковых материалов с большим отрицательным температурным коэффициентом), в котором используется зависимость электрического сопротивления полупроводников от температуры.
Изменение сопротивления Rт полупроводника при изменении температуры характеризуется зависимостью:
Rт= Аехр (В/Т).
Где: А - постоянная, зависящая от физических свойств полупроводника, размеров и формы терморезистора; В - постоянная, зависящая от физических свойств полупроводника; Т - температура терморезистора, °С. Температурный коэффициент α полупроводникового терморезистора отрицательный.
Он достигает значений от 2,5 до 4% °С, что в 6-10 раз больше температурного коэффициента металлов, и зависит от температуры:
α = В/Т^2.
На рис. 1 показано устройство терморезисторов серий ММТ и КМТ. Терморезисторы типов ММТ-1 и КМТ-1 (рис. 1, а) представляют собой полупроводниковый стержень 1, покрытый эмалевой краской, с контактными колпачками 2 и выводами 3. Эти выводы терморезисторов могут быть использованы только в сухих помещениях. Терморезисторы типов ММТ-4 и КМТ-4 (рис. 1, б) смонтированы в металлический корпус 6 и герметизированы. Они могут быть применены в условиях любой влажности и любой среды, не являющейся агрессивной по отношению к корпусу. Герметизация осуществляется стеклом 8 и оловом 9. Стержень 5 в терморезисторе типа ММТ-4 обернут металлической фольгой 4. Токоотвод 7 выполнен из никелевой проволоки. Эти терморезисторы выпускаются на номинальные значения сопротивления от 1 до 200 кОм (при 20 °С) и могут быть использованы для работы в диапазоне температур от -100 до 129°С.
Действие термометров сопротивления основано на свойстве проводников менять электрическое сопротивление при изменении температуры. В качестве материала для изготовления термометров сопротивления используют только чистые металлы: платину в виде тонкой проволоки диаметром 0,05- 0,07 мм для измерения температур до 630°С и медь, никель или железо в виде проволоки диаметром 0,1 мм для измерения температур 100-150 °С.
Существуют следующие способы намотки материала термометров сопротивления:
На стеклянную пластинку в целях сохранности элемента, имеющего остроугольные вырезы по бокам, расстояние между зубцами которых равно 0,5-1 мм;
На стеклянную трубку в целях сохранности элемента его заключают в тонкостенную пружинящую металлическую трубку с асбестовыми подушками;
На слюдяную или фарфоровую крестовину.
Наиболее широко применяют платину и медь.
Термометры сопротивления используют в приборах контроля и автоматического регулирования температуры. В них, кроме чувствительного элемента, есть источник тока и измерительный мост. Схема уравновешенного моста постоянного тока показана на рис. 2.
Перемещая движок реостата Rз, приводят мост в уравновешенное состояние, при котором гальванометр G фиксирует отсутствие тока в диагонали моста (Iт=0). Rз=const.
Таким образом, на равнозначных режимах величина Rз пропорциональна измеряемому сопротивлению Rt, зависящему от температуры. Уравновешивания моста может быть осуществлено автоматически. Для этого сопротивление резистора меняется под воздействием стрелки нуль гальванометра G.
Наряду с уравновешенными измерительными мостами применяются и неуравновешенные, характеризующиеся большей надежностью, но меньшей точностью из-за влияний колебаний напряжения источника.
Термометр сопротивления платиновый типа ТСП-972 (рис. 3) предназначен для измерения температуры от -10 до +120°С при относительной влажности до 98%.
Принцип действия основан на свойстве платины изменять свое сопротивление в зависимости от температуры. Измерение сопротивления термометра фиксируется вторичным прибором, имеющим шкалу в градусах Цельсия. Термометр типа ТСП-972 состоит из термоэлемента 1 и головки 2. Чувствительный элемент термометра представляет собой спираль из платиновой проволоки марки Пл-2 диаметром 0,05 мм, помещенную в канал каркаса. Каналы каркаса заполнены порошком безводной окиси алюминия и залиты глазурью. Концы спирали припаяны серебром к выводам из сплава, состоящего из иридия и родия.
Головка термометра сопротивления состоит из корпуса и крышки 3, соединенных болтами. Конструкция защитной арматуры сварная.
Термометр виброустойчивый и ударопрочный.
И относятся к категории приборов на основе полупроводников. Данные устройства получили широкое применение в электротехнике. Они изготавливаются из специальных полупроводниковых материалов с высоким отрицательным температурным коэффициентом. Во многих приборах используется термистор принцип работы которого основан на зависимости электрического сопротивления от температуры. Качество любого прибора, прежде всего, зависит от физических свойств полупроводника, а также от форм и размеров самого терморезистор а.
Термисторы: устройство и принцип работы
Термистор представляет собой терморезистор с отрицательным температурным коэффициентом сопротивления. Эти устройства изготавливаются в виде полупроводниковых стержней и покрываются защитным слоем эмалевой краски.
Соединение с другими деталями осуществляется с помощью контактных колпачков и выводов, для которых подходит только сухая среда. Для размещения некоторых моделей термисторов используется металлический герметичный корпус. В этом случае они становятся устойчивыми к любым агрессивным воздействиям и могут эксплуатироваться даже при высокой влажности в помещении.
Для того чтобы конструкция устройства была герметичной, применяется стекло и олово. Рабочие качества термисторов улучшаются, когда для оборачивания стержней применяется металлическая фольга. Токоотводы изготавливаются из никелевой проволоки. Номинальные значения сопротивления в различных устройствах находятся в пределах 1-200 кОм, а диапазон температур составляет от -100 до +1290С.
Работа термисторов основана на свойствах отдельных видов проводников, изменять показатели сопротивления под действием различных температур. Основными проводниками, используемыми в этих приборах, является медь и платина в чистом виде. Следует отметить, что значение отрицательного температурного коэффициента термисторов значительно превышает такие же параметры, свойственные обычным металлам.
Применение термисторов
Терморезистор ы применяемые в качестве датчиков, могут работать в двух режимах. В первом случае температурный режим зависит лишь от температуры окружающей среды. Значение тока, проходящего через термистор, очень мало и нагревания устройства практически не происходит. Второй режим предполагает нагревание термистора электрическим током, проходящим внутри него. В данном случае значение температуры будет зависеть от различных изменяющихся условий тепловой отдачи. Это может быть плотность газовой среды, окружающей прибор, интенсивность обдува и другие факторы.
Каждый термистор, принцип работы которого основан на снижении сопротивления при повышении температуры, используется в определенных сферах электротехники. Они применяются для измерения и компенсации температуры, в крупных бытовых электроприборах - холодильниках и морозильных камерах, посудомоечных машинах и другой технике. Эти устройства нашли широкое применение в автомобильной электронике. С их помощью измеряется температура охлаждающей жидкости или масла, а также температурные показатели других элементов автомобиля.
В кондиционере термисторы устанавливаются в тепловом распределителе. Кроме того, они используются в качестве датчика слежения за температурой в комнате. С помощью термисторов осуществляется блокировка дверей нагревательных приборов, они устанавливаются в нагреватели теплых полов и в газовые котлы. Терморезисторы применяются, когда нужно определить уровень нестандартных жидкостей, например, жидкого азота. В целом, они получили самое широкое распространение в промышленной электронике.
Большинство рассмотренных выше температурных датчиков не особенно популярны среди радиолюбителей, занимающихся творчеством в домашних условиях или на работе. Причин этого несколько - это и большая себестоимость, существенные размеры и необходимость применять специальные (достаточно сложные) электронные узлы для обеспечения их работы. Электронные конструкции, которые в изобилии предлагают своим читателям журналы по радиоэлектронике, используют в качестве термодат- чиков, в основном, терморезисторы. О них и пойдет речь ниже.
Терморезистор - это устройство, сопротивление которого значительно изменяется с изменением температуры. Это рези- стивный прибор, обладающий высоким ТКС (температурным коэффициентом сопротивления) в широком диапазоне температур. Различают терморезисторы с отрицательным ТКС, сопротивление которых падает с возрастанием температуры, часто называемые термисторами, и терморезисторы с положительным ТКС, сопротивление которых увеличивается с возрастанием температуры. Такие терморезисторы называются позисторами. обоих типов изготавливают из полупроводниковых материалов, диапазон изменения их ТКС - (-6,5…+70)%/С. Тер- морезисторный эффект заключается в изменении сопротивления полупроводника в большую или меньшую сторону за счет убывз ния или возрастания его темпера!уоы Однако сам м<*чанизм из менения сопро "^вмо’-‘ия с г емперасурой отличен п. подобно! о явления в металлах (о чем и говорит факт уменьшения сопротивления при увеличении температуры], а особенности э»ого физического эффекта будут подробнее рассмотрены ниже.
Известно, что в 1833 году Фарадей обнаружил отрицательный ТКС у сульфида серебра, но отсутствие сведений о явлении в контактах металл-полупроводник препятствовало изготовлению приборов с воспроизводимыми характеристиками. В 30-х г одах двадцатого века у оксидов Ге 3 0 4 и UO ? ученые химики обнаружили высокий отрицательный температурный ‘коэффициент со противления. В начале 40-х этот ряд пополнился NiO, СоО, соединениями NiO Со? 0 3 -Мп у О¦;. Интервал удельных сопротивлений расширился благодаря добавлению о-‘сида меди Мп л 0 4 в соединение Ni0-Mn ; -.0;;.
с отрицательным ГКС изготавливаются из оксидов металлов с незаполненными электронными уровнями, и при низких температурах обмен электронами соседних ионов за трудняется, при этом электропроводность вещества мала. Если температура увеличивается, го электроны приобретают энергию в виде тепла, процесс обмена электронами у ионов становится интенсивнее, поэтому резко увеличивается подвижность носителей заряда. Другие терморезисторы имеют положитепьный температурный коэффициент сопротивления в некотором интервале температур. Такие терморезисторы на жаргоне радиотехников называют позисторагии.
Терморезсст^рм с положительным ТКС можно разделить на 2 группы:
1. из полупроводникового материала (обычно Si) в форме небольших пластин о дзумя выводами на противоположных сторонах. Их применение основано на том, что легированные кристаллы St (кремния) как гь тэс и р-типе имеют положительный ТКС при температуре от криогенных до 150°С и выше причем ТКС нрп комнаг-юй температуре примерно равен 0,8% на 1 С,
2. Терморезисторн с большим ТКС -.до 70% на 1 е С), но в более ограниченном диапазоне темпеоятур Материалом в данном случае является поликристаллический полупроводниковый титанат бария с большим изменением ТКС при температуре 120°С, соответствующей сегнетоэлектрической точке Кюри этого материала. Добавляя другие материалы, например, титанат свинца или стронций, такое изменение ТКС можно получить при температурах от -100 до +250°С. Можно также изменить наклон кривой сопротивления так, что большее изменение температур будет происходить в более узком интервале температур, например О…ЮО°С.
Устройство популярных терморезисторов
Температурная зависимость сопротивления является главной характеристикой терморезисторов, в значительной степени определяющей остальные характеристики этих изделий. Она амбивалентна на температурной зависимости удельного сопротивления полупроводника, из которого изготовлен данный терморезистор. Температурная зависимость сопротивления большинства типов отечественных терморезисторов с отрицательным ТКС во всем рабочем интервале температур определяется формулой
Примечание. Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допуском ±20% (ММТ-1, КМТ-1); ряду Е12 с допусками ±10, ±20% (СТЗ-1).
Максимальная мощность рассеяния: КМТ-1: 1000 мВт ММТ-1, СТЗ-1: 600 мВт Температурный коэффициент сопротивления: КМТ-1: ~(4,2…8,4)%/°С ММТ-1: -(2,4…5,6)%/°С СТЗ-1: -(3,35…3,95)%/°С Коэффициент температурной чувствительности: КМТ-1: 3600…7200 К ММТ-1: 2060…4300 К СТЗ-1: 2870…3395 К Коэффициент рассеяния: 5 мВт/°С Коэффициент энергетической чувствительности: КМТ-1: 1 мВт ММТ-1, СТЗ-1: 1,3 мВт Постоянная времени: не более 85 с Температура окружающей среды: КМТ-1: от -60 до +155°С ММТ-1, СТЗ-1: от -60 до +125°С Относительная влажность воздуха:
КМТ-1, ММТ-1: до 98% при температуре ±25°С СТЗ-1: до 98%> при температуре +35°С Пониженное атмосферное давление: до 133 Па (1 мм рт. ст.) Минимальная наработка:
КМТ-1, ММТ-1: 15 000 часов СТЗ-1: 5 000 часов Срок сохраняемости:
КМТ-1, ММТ-1: 15 лет СТЗ-1: 12 лет
с отрицательным ТКС прямого подогрева бусинковые
ТР-4 - терморезисторы герметизированные изолированные - предназначены для использования в сигнализаторах уровня жидкости, измерения и регулирования температуры, а также для температурной компенсации элементов электрической цепи с положительным ТКС.
Масса: не более 0,3 г
Номинальное сопротивление: 1 -10 3 0м±20%.
Максимальная мощность рассеяния: 70 мВт
Коэффициент температурной чувствительности:
Температурный коэффициент сопротивления:
-(1,8…2,2)%/°С
Коэффициент температурной чувствительности: 0,15 мВт
Постоянная времени: не более 3 с
Предельные эксплуатационные данные:
Температура окружающей среды: от -60 до +200°С
Относительная влажность воздуха: до 98% при +35°С
Пониженное атмосферное давление:
до 0,00013 Па (Ю -6 мм рт. ст.)
Минимальная наработка: 20 000 часов
Срок сохраняемости: 15 лет.
Ограничение по частоте для применения данных терморезисторов в электронных устройствах составляет 1 кГц. В рабочем состоянии терморезисторы могут нагреваться до температуры 150…200°С. В схемах для ограничения пусковых токов (например, электродвигателей) этот прибор включают последовательно с нагрузкой, и нагревание выполняется за счет проходящего в цепи тока.
Кроме вышеперечисленных приборов популярны терморезисторы ТР-10, ТР-15. Пример полного условного обозначения в документации: терморезистор ТР-15-2200 Ом-1,2 Вт-ТУ11-97 АДПК.434.121.012ТУ. В этой аббревиатуре указаны тип, номинальное сопротивление, мощность рассеивания тепла при 25°С, технические условия завода-разработчика и производителя.
В табл. 1.1 приведены некоторые электрические параметры для терморезисторов ТР-15.
Таблица 1.1. Параметры терморезисторов ТР-15
|
Диапазон номинальных сопротивлений, 0м |
Максимальная мощность, Вт |
|
10…2200 |
|
|
10…2200 |
|
|
4,7…1000 |
|
|
4,7…1000 |
|
|
2,2…470 |
|
|
1,5…330 |
|
|
1,5…330 |
|
|
1,0…220 |
Промежуточные значения номинальных сопротивлений терморезисторов соответствуют ГОСТ 28884-90, то есть могут иметь значения 1,0; 1,5; 2,2; 3,3; 4,7; 6,8 (числовые коэффициенты умножаются на числа 10, 100, 1000). Допустимое отклонение сопротивления ±20%.
При нагреве до максимальной температуры сопротивление терморезисторов уменьшается более чем в 100 раз. Для некоторых приборов (в качестве примера) в табл. 1.2. приведены значения сопротивлений в нагретом состоянии при максимальной мощности рассеивания. Рабочий температурный диапазон для терморезисторов серии TP находится в пределах -60…+155°С. Допустимая мощность рассеяния при температурах выше +25°С пропорционально снижается по линейному закону до 0,25Р тах при максимальной рабочей температуре.
Существуют импортные аналоги, например, терморезисторы фирмы NTC (Negative Temperature Coefficient). Эти приборы выпускаются в различных корпусах, среди которых часть имеет
Таблица 1.2 Изменение со>ч–01ивления терморезистора ТР-15
при максимальном нагреве
|
Номинальное сопротивление при 25°С. Ом |
Максимальная мощность рассеяния Bi |
Электрическое сопротивление при максимальной мощности рассеяния Ом, не более: |
крепления — это позволяв упростить задачу коне гру ктора – разработчика. Диапазон рабочих температур для этих приборов -55 , +) /’О С Внешний вид - в виде большой капли. для ограничения пусковых гокоь фирмы МТС представлено’ в габл 1.3.
Пример ночного обозначения зарубежных аналогов; В57 I53-S330-M здесь В?7 – фирменное обозначение терморе знечора. ! 53 S типовое обозначение, 330 кодовое обозна чениа сопротивления ‘де поспедняя цифр,? в обозначении указывает количество пулей, го ее гь УЮ со лвэ п. revei 33 Ом.
– I ОЧИОГ УЬ (;1.20%)
Таблица 1.3. NTC для ограничения пусковых токов
|
терморезистора |
Сопротивление R, при 25°С, 0м |
Точность |
Максимальная мощность, Вт |
Максимальный ток при 0…65°С, А |
|
1; 2; 2,5; 4;5; 10 |
16; 12; 11; 9,5; 8,5; 7,5 |
|||
с положительным ТКС - позисторы
СТ5-1, СТ6-1А, СТ6-1Б - терморезисторы негерметизи- рованные неизолированные - предназначены для измерения и регулирования температуры, противопожарной сигнализации, тепловой защиты, ограничения и стабилизации тока в электрических цепях постоянного тока.
Масса: не более 0,7 г
Диапазон номинальных сопротивлений: СТ5-1: 20…150 Ом СТ6-1 А: 40…400 Ом СТ6-1 Б: 180; 270 Ом
Примечание. Допуск для СТ6-1 Б: ±20%.
Максимальная мощность рассеяния: СТ5-1: 700 мВт СТ6-1 А: 1100 мВт СТ6-1Б: 800 мВт
Температурный коэффициент сопротивления, не менее:
СТ5-1: 20%/°С
СТ6-1 А: 10%/°С
СТ6-1Б: 15%/° С
Примерный температурный интервал положительного ТКС:
СТ5-1: от +120 до +200°С
СТ6-1 А: от +40 до +155°С
СТ6-1Б: от +20 до +125°С
Кратность изменения сопротивления в области положительного ТКС: не менее 10 3
Коэффициент рассеяния: 9 мВт/°С
Коэффициент энергетической чувствительности:
СТ5-1: 0,01 мВт
СТ6-1 А: 0,3 мВт
СТ6-1Б: 0,5 мВт
Постоянная времени: не более 20 с
Предельные эксплуатационные данные:
Температура окружающей среды:
СТ5-1: от-20 до+200°С
СТ6-1 А: от -60 до +155°С
СТ6-1 Б: от -60 до +125°С
Относительная влажность воздуха при +25°С:
СТ5-1: до 85%
СТ6-1А, СТ6-1Б: до 98%
Пониженное атмосферное давление: до 133 Па (1 мм рт. ст.)
Минимальная наработка:
СТ5-1: 3 000 часов
СТ6-1 А, СТ6-1 Б: 10 000 часов
Срок сохраняемости:
СТ5-1: 3 года
СТ6-1 А, СТ6-1Б: 10 лет
Особенности применения терморезисторов
При монтаже всех типов терморезисторов рекомендуется применять припой марки ПОС-61 (ГОСТ 21930-76). При пайке температура припоя должна быть 260±5°С, а время пайки не более 4 секунд. Пайка выводов терморезисторов должна производиться не ближе 10 мм от его корпуса.
На основе терморезисторов действуют системы дистанционного и централизованного измерения и регулирования температуры, системы теплового контроля машин и механизмов, схемы температурной компенсации, схемы измерения мощности ВЧ. находят применение в промышленной электронике и бытовой аппаратуре: рефрижераторах (холодильных камерах), автомобилях, электронагревательных приборах, телевизорах, системах центрального отопления и пр. В телевизорах часто используются терморезисторы с положительным ТКС для устройства размагничивания кинескопа. Самые первые устройства, где применялись терморезисторы - датчики для измерения и регулирования температуры. массово используются в различных устройствах не только в качестве датчиков температуры. После модификации их можно использовать для изменения времени задержки в широком интервале, в качестве конденсаторов или катушек индуктивности в низкочастотных генераторах, для защиты от выбросов напряжения в емкостных, индуктивных или резистивных схемах, в качестве ограничителей тока, напряжения, для измерения давления газа или теплопроводности. Также они используются в температурных датчиках, термометрах, практически в любой, связанной с температурными режимами, электронике. Применение терморезисторов в военной технике актуально и значимо. являются составной частью электронных систем контроля за температурой ракет стратегического назначения. В противопожарной технике действуют температурные датчики. Датчик содержит два терморезистора с отрицательным температурным коэффициентом, которые установлены на печатной плате в поликарбонатном корпусе. Один выведен наружу - открытый терморезистор, он быстро реагирует на изменение температуры воздуха. Другой терморезистор находится в корпусе и реагирует на изменение температуры медленнее. При стабильных условиях оба терморезистора находятся в термическом равновесии с температурой воздуха и имеют некоторое сопротивление. Если температура воздуха быстро повышается, то сопротивление открытого терморезистора становится меньше, чем сопротивление закрытого. Отношение сопротивлений терморезисторов контролирует электронная схема, и если это отношение превышает пороговый уровень, установленный на заводе, она выдает сигнал тревоги. Такой принцип действия называется «реакцией на скорость повышения температуры». Если температура воздуха повышается медленно, то различие сопротивлений терморезисторов незначительно. Однако эта разница становится выше, если соединить последовательно с закрытым терморезистором резистор с высокой температурной стабильностью. Когда отношение суммы сопротивлений закрытого терморезистора и стабильного резистора и сопротивления открытого терморезистора превышает определенный порог, возникает режим тревоги. Датчик формирует режим «Тревога» при достижении внешней температуры 60°С вне зависимости от скорости нарастания температуры.
Применение терморезисторов в качестве датчиков температуры имеет не только плюсы, но и свои минусы. Так, например, это инерционность, обусловленная постоянной времени т, плохая стабильность в определенных условиях и т.д. Еще одна область применения терморезисторов - температурная компенсация электрических цепей в широком диапазоне температур. Такие электрические схемы популярны среди радиотехников и встречаются в усилителях мощности НЧ и многоплановых универсальных автоматических устройствах, предназначенных для применения в быту.
Большинство рассмотренных выше температурных датчиков
обладают большой себестоимостью, существенными размерами и при этом необходимо применять специальные (достаточно сложные) электронные узлы для обеспечения их работы. Простые электронные конструкции используют в качестве термодатчиков , в основном, терморезисторы. О них и пойдет речь ниже.
Терморезистор - это устройство, сопротивление которого значительно изменяется с изменением температуры . Это резистивный прибор, обладающий высоким ТКС (температурным коэффициентом сопротивления) в широком диапазоне температур. Различают терморезисторы с отрицательным ТКС , сопротивление которых падает с возрастанием температуры, часто называемые термисторами , и терморезисторы с положительным ТКС, сопротивление которых увеличивается с возрастанием температуры. Такие терморезисторы называются позисторами . Терморезисторы обоих типов изготавливают из полупроводниковых материалов , диапазон изменения их ТКС - (-6,5...+70)%/С. Терморезисторный эффект заключается в изменении сопротивления полупроводника в большую или меньшую сторону за счет убывания или возрастания его температуры. Однако сам механизм изменения сопротивления с температурой отличен от подобного явления в металлах (о чем и говорит факт уменьшения сопротивления при увеличении температуры), а особенности этого физического эффекта будут подробнее рассмотрены ниже.
Известно, что в 1833 году Фарадей обнаружил отрицательный ТКС у сульфида серебра , но отсутствие сведений о явлении в контактах металл-полупроводник препятствовало изготовлению приборов с воспроизводимыми характеристиками. В 30-х годах двадцатого века у оксидов Fe 3 O 4 и UO 2 ученые-химики обнаружили высокий отрицательный температурный коэффициент сопротивления. В начале 40-х этот ряд пополнился NiO, CoO, соединениями NiO-Со 2 O 3 -Мn 2 О 3 . Интервал удельных сопротивлений расширился благодаря добавлению оксида меди Мn 3 О 4 в соединение NiO-Мn 2 О 3 .
Терморезисторы с отрицательным ТКС изготавливаются из оксидов металлов с незаполненными электронными уровнями , и при низких температурах обмен электронами соседних ионов затрудняется, при этом электропроводность вещества мала. Если температура увеличивается, то электроны приобретают энергию в виде тепла, процесс обмена электронами у ионов становится интенсивнее, поэтому резко увеличивается подвижность носителей заряда.
Другие терморезистoры имеют положительный температурный коэффициент сопротивления в некотором интервале температур. Такие терморезисторы на жаргоне радиотехников называют позисторами.
Терморезисторы с положительным ТКС можно разделить на 2 группы:
Терморезисторы из полупроводникового материала (обычно Si) в форме небольших пластин с двумя выводами на противоположных сторонах. Их применение основано на том, что легированные кристаллы Si (кремния) как n -, так и р-типа имеют положительный ТКС при температуре от криогенных до 150°С и выше, причем ТКС при комнатной температуре пример но равен 0,8% на 1 o С.
Терморезисторы с большим ТКС (до 70% на 1 o С), но в более ограниченном диапазоне температур. Материалом в данном случае является поликристаллический полупроводнико вый титанат бария с большим изменением ТКС при температу ре 120°С , соответствующей сегнетоэлектрической точке Кюри этого материала. Добавляя другие материалы, например, титанат свинца или стронций, такое изменение ТКС можно получить при температурах от -100 до +250°С. Можно также изменить наклон кривой сопротивления так, что большее изменение температур будет происходить в более узком интервале температур, например 0...100°С.
Основные параметры терморезисторов
Как и любой технический прибор, терморезисторы имеют ряд параметров и характеристик, знание которых позволяет выяснить возможность использования данного терморезистора для решения определенной технической задачи.
Габаритные размеры.
Величина сопротивления образцов Rt и RT (в Ом) при определенной температуре окружающей среды t, °C, или Т, К. Для терморезисторов, рассчитанных на рабочие температуры примерно от -100 до +125...200°С, температура окружающей среды принимается равной 20 или 25°С и величина R, называется «холодным сопротивлением».
Величина ТКС а в процентах на 1°С . Обычно она указывается для той же температуры t, что и холодное сопротивление, и в этом случае обозначается через at: a=(dR/R)/dT*100%=-B/T 2 ,
Постоянная времени τ (в секундах), характеризующая те пловую инерционность терморезистора. Она равна времени, в течение которого температура терморезистора изменяется на 63% от разности температур образца и окружающей среды. Чаще всего эту разность берут равной 100°С.
Максимально допустимая температура tmax , до которой характеристики терморезистора долгое время остаются стабильными.
Максимально допустимая мощность рассеивания Р m ах в Вт, не вызывающая необратимых изменений характеристик терморезистора. Естественно, при нагрузке терморезистора мощно стью Рmах его температура не должна превышать tmax.
Коэффициент рассеяния Н в Вт на 1°С. Численно равен мощности, рассеиваемой на терморезисторе при разности температур образца и окружающей среды в 1°С.
Коэффициент температурной чувствительности В, размерность - К:
В =[ (T1*T2)/(T2-T1) *Ln(R1/R2)
Коэффициент энергетической чувствительности G в Вт/%R, численно равен мощности, которую нужно рассеять на терморезисторе для уменьшения его сопротивления на 1 %. Коэффициенты рассеяния и энергетической чувствительности зависят от параметров полупроводникового материала и от характера теплообмена между образцом и окружающей средой. Величины G, Н и а связаны соотношением: G=H/100a
Теплоемкость С в Дж на 1°С, равная количеству тепла (энергии), необходимому для повышения температуры терморезистора на 1°С. Можно доказать, что τ, Н и С связаны между собой следующим соотношением: τ= С / H
Для позисторов, кроме ряда приведенных выше параметров, обычно указывают также еще примерное положение интервала положительного температурного коэффициента сопротивления, а также кратность изменения сопротивления в области положительного ТКС.
Основные характеристики терморезисторов
Рис.1.1.Вольт-амперная характеристика терморезистора
Температурная характеристика - зависимость R(T), снимающаяся в установившемся режиме. Принятые допущения: масштаб по оси R взят возрастающим по закону 10 х, по оси Т пропущен участок в интервале (0...223) К (см. рис. 1.2).
Рис. 1.3. Зависимость сопротивления терморезистора от подводимой мощности
Подогревная характеристика - характеристика, свойственная терморезисторам косвенного подогрева - зависимость сопротивления резистора от подводимой мощности. Принятые допущения: масштаб по оси R взят возрастающим по закону 10 x (рис. 1.3).
Терморезистором называется полупроводниковый компонент с температурозависимым электрическим сопротивлением. Изобретенный в далеком 1930 году ученым Самюэлем Рубеном, по сей день данный компонент находит самое широкое применение в технике.
Изготавливают терморезисторы из различных материалов, которых достаточно высок, - значительно превосходит металлические сплавы и чистые металлы, то есть именно из особых, специфичных полупроводников.
Непосредственно основной резистивный элемент получают посредством порошковой металлургии, обрабатывая халькогениды, галогениды и оксиды определенных металлов, придавая им различные формы, например форму дисков или стержней различных размеров, больших шайб, средних трубок, тонких пластинок, маленьких бусинок, размерами от единиц микрон до десятков миллиметров.
По характеру корреляции сопротивления элемента и его температуры, разделяют терморезисторы на две большие группы - на позисторы и термисторы

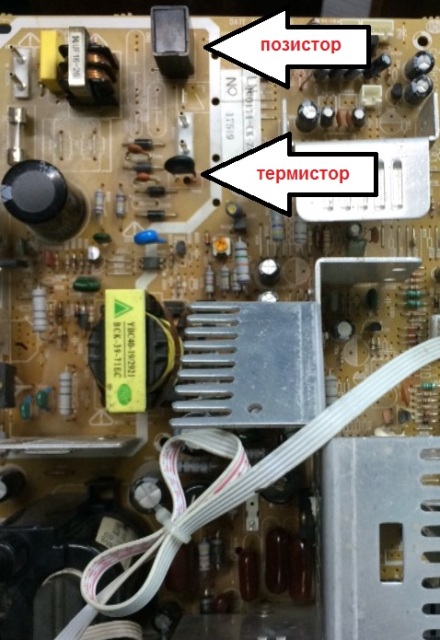

. Позисторы
обладают положительным ТКС (по этой причине позисторы еще называют PTC-термисторами), а термисторы
- отрицательным (их называют поэтому NTC-термисторами).
Термистор - температурно-зависимый резистор, изготавливается из
полупроводникового материала, имеющего отрицательный температурный коэффициент и
высокую чувствительность, позистор -
температурно-зависимый резистор, имеющий положительный коэффициент.
Так,
с возрастанием температуры корпуса позистора растет и его
сопротивление, а с ростом температуры термистора - его сопротивление
соответственно уменьшается.
Материалами для терморезисторов сегодня служат: смеси поликристаллических оксидов переходных металлов, таких как кобальт, марганец, медь и никель, соединений AIIIBV-типа, а также легированных, стеклообразных полупроводников, таких как кремний и германий, и некоторых других веществ. Примечательны позисторы из твердых растворов на базе титаната бария.
Терморезисторы в целом можно классифицировать на:
Низкотемпературного класса (рабочая температура ниже 170 К);
Среднетемпературного класса (рабочая температура от 170 К до 510 К);
Высокотемпературного класса (рабочая температура от 570 К и выше);
Отдельный класс высокотемпературных (рабочая температура от 900 К до 1300 К).
Все эти элементы, как термисторы, так и позисторы, могут работать при разнообразных климатических внешних условиях и при существенных физических внешних и токовых нагрузках. Однако в жестких термоцикличных режимах, со временем меняются их исходные термоэлектрические характеристики, как то номинальное сопротивление при комнатной температуре и температурный коэффициент сопротивления.
Встречаются и комбинированные компоненты, например терморезисторы с косвенным нагревом
. В корпусах таких приборов размещены сам и терморезистор и гальванически изолированный нагревательный элемент, задающий исходную температуру терморезистора, и, соответствующим образом, его начальное электрическое сопротивление.
Данные приборы применяются в качестве переменных резисторов, управляемых напряжением, приложенным к нагревательному элементу терморезистора.
В зависимости от того, как выбрана рабочая точка на ВАХ конкретного компонента, определяется и режим работы терморезистора в схеме. А сама ВАХ связана с конструктивными особенностями и с приложенной к корпусу компонента температурой.
Для контроля за вариациями температур и с целью компенсации динамически меняющихся параметров, таких как протекающий ток и приложенное напряжение в электрических цепях, изменяющихся вслед за изменениями температурных условий, применяют терморезисторы с выставлением рабочей точки на линейном участке ВАХ.
Но рабочая точка выставляется традиционно на спадающем участке ВАХ (NTC-термисторы), если термистор применяется, например, в качестве пускового устройства, реле времени, в системе отслеживания и измерения интенсивности СВЧ-излучения, в системах пожарной сигнализации, в установках управления расходом сыпучих веществ и жидкостей.
Наиболее популярны сегодня среднетемпературные термисторы и позисторы с ТКС от -2,4 до -8,4 % на 1 К . Они работают в широком диапазоне сопротивлений от единиц Ом до единиц мегаом.
Встречаются позисторы с относительно малым ТКС от 0,5% до 0,7% на 1 К, изготовленные на базе кремния. Их сопротивление изменяется практически линейно. Подобные позисторы широко применяются в системах температурной стабилизации и в системах активного охлаждения силовых полупроводниковых ключей в разнообразных современных электронных приборах, особенно - в мощных. Эти компоненты легко вписываются в схемы и не занимают много места на платах.
Типичный позистор имеет форму керамического диска, иногда в одном корпусе устанавливаются последовательно несколько элементов, но чаще - в одиночном исполнении в защитном покрытии из эмали. Позисторы часто применяют в качестве предохранителей для защиты электрических схем от перегрузок по напряжению и току, а также в качестве термодатчиков и автостабилизирующих элементов, в силу их неприхотливости и физической устойчивости.
Термисторы широко применяются в многочисленных областях электроники, особенно там, где важен точный контроль за температурным процессом. Это актуально для аппаратуры передачи данных, компьютерной техники, высокопроизводительных ЦПУ и промышленного оборудования высокой точности.
Один из простейших и весьма популярных примеров применения термистора – эффективное ограничение пускового тока. В момент подачи напряжения к блоку питания от сети, происходит чрезвычайно резкий значительной емкости, и в первичной цепи протекает большой зарядный ток, способный сжечь диодный мост.
Этот ток здесь и ограничивается термистором, то есть данный компонент схемы изменяет свое сопротивление в зависимости от проходящего по нему тока, поскольку в соответствии с законом Ома происходит его нагрев. Термистор после этого восстанавливает свое исходное сопротивление, через несколько минут, как только остынет до комнатной температуры.
