Газогенераторная полуторка. Принцип работы газового генератора – газогенератора. Особенности монтажа и использования

Сажа в этом случае не выделяется.

В свою очередь, ДВС может быть установлен на автомобиле, в этом случае газогенератор дает возможность обойтись без обычного бензина, дизельного топлива или газа, решая транспортные проблемы. Обычно это востребовано в местностях, удаленных от заправочных станций, при условии свободного доступа к твердому топливу.

Самодельный газогенератор на дровах, можно использовать в доме и на автомобиле

Газогенератор для дома, подсоединенный к двигателю внутреннего сгорания, может эксплуатироваться в составе установки для выработки электрического тока, необходимого для хозяйственных нужд, для работы различного электрооборудования.

Если речь идет о получении горючего газа для отопления, то рациональнее изготовить твердотопливную пиролизную печь, где он сразу же дожигается в верхней камере сгорания, обеспечивая высокую теплоотдачу установки. Газогенератор отличается от печи (котла) тем, что горючий газ не сжигается, а отбирается для дальнейшего применения.

Принцип работы газогенератора

Для получения горючего газа можно использовать различные виды твердого топлива, включая дрова, отходы деревообработки, древесный уголь. Конструкция установки зависит от вида топлива, в данной статье рассматриваются агрегаты, работающие на дровах.

Чтобы топливо не горело, а тлело с выделением горючих газов, его сжигают в закрытой емкости при температуре от 400 градусов с ограниченной подачей кислорода (не более 1/3 от требуемого для полноценного горения).

В процессе тления дров при высоких температурах выделяются :

1. Горючие газы :
   • оксид углерода (угарный газ);
   • метан;
   • водород;
   • различные непредельные углеводороды.
2. Балластные газы :
   • водяные пары;
   • углекислый газ;
   • азот;
   • кислород.

Эту смесь газов важно охладить и очистить, для чего она пропускается через контур охлаждения и систему фильтров, благодаря которым удаляются взвешенные частицы, муравьиная и уксусная кислота, и т.д. Состав получаемой смеси газов практически не зависит от сорта древесины, поэтому можно с одинаковым успехом использовать любые дрова.

Обратите внимание! Эффективность газогенератора на дровах во многом зависит от уровня влажности древесины. При использовании сырого топлива КПД снижается на 10-25% и более, поэтому стандартная конструкция агрегата предусматривает верхний отсек для сушки дров. Кроме того, при тлении сырой древесины образуется деготь, от которого придется очищать систему.

Если рассмотреть, как функционирует газогенераторная установка, то можно выделить следующие этапы ее работы :

• топливо в специальном отсеке термически разлагается в условиях дефицита кислорода;
• благодаря сухому вихревому фильтру из полученной смеси газов удаляются летучие частицы;
• смесь газов охлаждается в воздушном теплообменнике (жидкостный вариант используется реже);
• проводится тонкая очистка газов (необходима система фильтров);
• горючий газ смешивается с воздухом, готовая газо-воздушная смесь подается в двигатель внутреннего сгорания.

Самодельный газогенератор можно установить на свой автомобиль или использовать в качестве источника топлива для системы основного или резервного электроснабжения дома.

Преимущества и недостатки газогенераторных установок

В список преимуществ агрегатов данного типа можно включить :

• достаточно высокий КПД (75-80%) при условии работы на сухом топливе;
• длительность процесса горения (нет необходимости постоянно подкладывать дрова в топку, на одной закладке установка способна работать около суток);
• топливо сгорает почти полностью, образуя минимум золы и шлаков, то есть, очищать газоход и зольник приходится относительно редко;
• выбросы в атмосферу минимальны, поэтому люди, ратующие за бережное отношение к экологии, призывают использовать дровяные газогенераторы взамен бензина или солярки.

К недостаткам относят :

• энергозависимость агрегата, если в конструкции предусмотрен электрический вентилятор;
• снижение мощности работы установки на 50% приводит к нестабильности горения, из-за чего начинает выделяться деготь, который загрязняет газоход;
• покупка готовой установки экономически не выгодна – если есть цель сэкономить, требуется монтировать газовый генератор, работающий на дровах, самостоятельно из подручных материалов.

Газогенераторы и отопление: основные мифы

О газогенераторных установках тиражируется немало мифов. В-основном, речь идет об их эффективности в составе автономной системы отопления. Рассмотрим популярные высказывания, которые можно встретить в Интернете.

Миф 1 . «КПД газогенератора значительно выше, чем КПД твердотопливного котла, и достигает 95%».

Начнем с того, что данные виды оборудования используются для различных целей :

• газогенераторная установка вырабатывает горючий газ, и ее КПД – это соотношение реально получаемого продукта из определенного объема топлива и теоретически возможного, умноженное на 100%;
• отопительный котел вырабатывает тепловую энергию, и его КПД - это соотношение реально получаемого тепла при сгорании определенного объема топлива и теоретически возможного, умноженное на 100%.

Таким образом, сопоставлять КПД газогенератора и отопительного котла в корне неверно. Кроме того, КПД самодельной газогенераторной установки редко превышает 80%, поэтому цифры в 90-95% можно считать мифом.

Сравнивать можно КПД пиролизного и обычного твердотопливного котла – в этом случае преимущество на стороне пиролизного, поскольку сжигание горючих газов во вторичной камере сгорания заметно повышает эффективность использования топлива.

Миф 2 . «Газогенераторная установка успешно работает на сырых дровах».

Функционировать агрегат способен даже при использовании сырых дров, но его производительность при этом резко падает, поскольку значительная часть тепловой энергии тратится на испарение влаги, содержащейся в дровах. Снижение температуры в камере сгорания приводит к замедлению пиролиза, и негативно сказывается на реальной мощности установки.

Миф 3 . «Газогенератор выгоднее использовать для отопления дома, нежели твердотопливный котел».

Конструкция газогенераторной установки сложнее, чем твердотопливного котла, в том числе пиролизного, кроме того, она занимает больше места, поскольку в ее состав входит контур охлаждения. Монтировать более сложный и дорогостоящий агрегат для того, чтобы сжигать полученный горючий газ, нет никакого смысла.

Таким образом, газогенератор своими руками изготавливают в двух случаях – для установки на автомобиль и при необходимости иметь под рукой источник энергоносителя (горючего газа), тепловую энергию которого можно преобразовать в электрический ток.

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает :

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку. Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Обратите внимание! Собираясь разрезать пустой газовый баллон, сначала наполните его доверху водой – это исключит риск взрыва паров газа при попадании искры.

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

В современном мире роста цен на коммунальные услуги, каждый ищет способы сэкономить. И вот так и был разработан и реализован двигатель внутреннего сгорания на дровах. Сегодня такая конструкция усовершенствована, благодаря чему, ее можно встретить во многих местах. Причем, самое интересное то, что эти установки используются не только на предприятиях или частных домах, но и даже в автомобилях. Поэтому сегодня многие интересуются можно ли сделать газогенераторы на дровах своими руками? Вот на этом вопросе можно остановиться и более подробно.

Принцип работы

Для того, чтобы понять, как правильно использовать генератор в домашних условиях, стоит разобраться в основах его работы. Это позволит понять, стоят ли затраты на материалы вложенных средств, и как быстро они окупятся. К тому же у газогенератора есть и своя сфера применения.

Сам по себе, данное устройство представляет собой комплекс узлов и агрегатов, которые обеспечивают выработку газа из твердого топлива. Полученный материал и используется в работе двигателя внутреннего сгорания. Но есть нюанс: конструкция генераторов может отличаться друг от друга – все зависит от вида твердого топлива.

Одним из самых распространенных, и, пожалуй, доступных видов топлива, являются дрова. Когда древесина сжигается в герметичном пространстве, то в процессе производятся такие горючие газы, как угарный газ, водород, метан и другие непредельные углероды. В составе этой смеси дополнительно еще присутствуют балластные газы – кислород, водяные пары, двуокись углерода и азот. Но эффективность газогенератора зависит не просто от выработки такой горючей смеси. Она должна стать пригодной для эксплуатации в конкретных целях. Поэтому весь процесс проходит обязательные этапы:

1. Газификация. Тут твердое топливо должно полностью перегореть и перейти в стадию тления. Этот процесс происходит при небольшом количестве кислорода – 30-35%.
2. Первый и второй этап очищения. Все летучие вещества, которые получились после тления, при помощи сухого вихревого фильтра-циклона, отделяются и подаются в отдельную камеру - скруббер. Тут уже задействуется вода, которая проводит еще одну очистку горючего потока.
3. Охлаждение. В процессе горения и тления, все вещества приобретают достаточно высокую температуру – от 700 градусов и выше. Чтобы они понизили свои показатели, используется воздушный или водяной теплообменник. После этого, смеси предстоит пройти еще одну очистку.
4. Отправка. После всех этапов, полученные готовые вещества могут быть закачены в бак-распределить при помощи компрессора, или сразу же поступают в двигатель внутреннего сгорания.

На самом деле, полный цикл достаточно сложный, поэтому и требует времени. Но основным узлом является сам газогенератор. В основном, он представляет собой колонну из металла цилиндрической или прямоугольной формы, с сужением на конце. Внутренняя конструкция имеет несколько воздушных патрубков, по которым закачивается кислород и выходит газ. В верхней части расположена крышка, через которую загружаются дрова.

Если сильно не вникать в основу химических процессов, то процесс выработки газа выглядит так: загрузили топливо – оно сгорело/стлело – получилась газовая смесь. Чтобы конечный продукт обладал необходимыми свойствами, внутри конструкции присутствует много узлов, которые и проводят очистку и охлаждение смеси. Если говорить о домашних газогенераторах, то тут можно использовать более простую конструкцию. Это выходит и проще и дешевле.

За и против «домашних» газогенераторов

Перед тем, как браться за самостоятельную сборку устройства, стоит понять для себя, а так ли она нужна в домашнем хозяйстве. Да, данный тип генератора экономен с точки зрения топлива, особенно, если живешь в частном секторе и имеешь свой сад. Но, тем не менее, нужно быть более объективным.

Сильными сторонами газогенератора считается:

• высокий показатель КПД – он варьируется в пределах 80-95%, а ведь, у твердотопливных котлов он достигает в среднем предела 60%;
• длительное горение – такой момент позволяет проводить более редкую закладку топлива (дрова горят примерно сутки, а уголь может тлеть и 5 дней);
• в процессе горения дров, происходит практически 100% сгорание, поэтому необходимость проводить генеральную чистку зольника и газохода, возникает намного реже;
• при желании можно сделать весь процесс автоматизированным;
• во время горения не появляется никаких вредных веществ, благодаря чему установка безопасна, как для окружающей среды, так и для самих хозяев;

• газогенератор позволяет экономить на обогреве дома;
• древесина – один из самых доступных материалов, причем, как в платном, так и бесплатном смысле (можно закупать дрова, а можно самостоятельно сушить срезанные ветки);
• для отопления можно использовать не только дрова, но и древесные отходы – щепку, опилки и прочие целлюлозосодержащие материалы;
• производимый газ отлично подходит не только для обогрева дома, но и для поддержания работы двигателя внутреннего сгорания на автомобиле, и даже для генерации электричества;
• при желании можно создать емкость, в которую будут помещаться внушительные поленья (до 1 м в длину), а значит, и гореть они будут дольше;
• есть заводские модели, которые позволяют использовать топливо с повышенной влажностью (до 50%) или даже свежесрубленные поленья – хотя домашнюю установку такого характера сделать трудно.

Многие специалисты считают, что газогенератор намного безопасней в эксплуатации, чем твердотопливные котлы.

Но ради справедливости стоит упомянуть и про недостатки таких агрегатов. Во-первых, чтобы тление топлива происходила правильным образом, нужен принудительный загон воздуха. А значит, в установку потребуется включить вентилятор. Но данный элемент работает от электричества, поэтому, если свет выключат, то генератор работать не сможет. Во-вторых, если по каким-либо причинам понизиться мощность (более, чем на 50%), то прибор начнет выделять деготь. А данное вещество обладает клейкой консистенцией и быстро загрязнит газоход. Если газогенератор используется для отопления, то хозяин должен контролировать температуру, чтобы она не опускалась ниже 60 градусов. В обратном случае, будет быстро образовываться конденсат.

Если заглянуть в магазины, то можно увидеть, что газогенераторы весьма дороги в цене, в отличие от твердотопливных котлов. Именно поэтому, чтобы сэкономить, можно подумать о том, как такой агрегат собрать своими руками. Главное выбрать и подготовить те материалы, которые отличаются прочностью и способностью выдерживать высокую температуру. На этом вопросе ни коем случае нельзя экономить, так как от этого зависит безопасность эксплуатации.

Создание газогенератора

Постройка агрегата должна начинаться с ознакомления того, какие есть чертежи дровяных газогенераторов. Это позволит понять, какая предстоит работа, и что для нее понадобиться. Даже не смотря на то, что самодельное устройство обойдется дешевле, чем заводское, тут тоже придется потратиться.

Многие занимаются сборкой генератора, потому что так дешевле. Но и тут есть свои расходы:

• чугун для колосника – достаточно дорогой материал, зато обладает нужными характеристиками;
• специальная рессора, которая лучше всего подойдет для изготовления крышки;
• жаропрочные прокладки для люков и объединения отдельных составляющих;
• вентилятор – его не просто потребуется приобрести, но и приготовиться к расходам на электроэнергию, которая будет приводить его в действие.

Газогенератор может использоваться в двух случаях – для дома и для автомобиля. Чертежи этих конструкций будут различаться, так как в последнем случае, конструкция должна обладать более легким весом и маленькими габаритами.

На самом деле, чем ближе устройство по своим габаритам и конструкции к промышленной модели, тем выше эффективность его работы. Но нет необходимости делать точную копию. Газогенератор должен иметь следующие элементы:

1. Корпус. Такой элемент еще называют камерой заполнения. Форма может напоминать цилиндр или прямоугольник. Чтобы изготавливать корпус было легче, можно взять готовую металлическую емкость и немного ее подшлифовать. Но можно все начинать с нуля. В этом случае потребуется листовой металл (толщина 8-10 мм) и уголок. Желательно использовать низкоуглеродистую сталь. Для безопасной эксплуатации, с нижней части корпуса привариваются ножки. В верхней части приваривают дополнительный круг стали, который будет служить для забора холодного воздуха.
2. Бункер для топлива. Данный элемент изготавливается аналогично с корпусом, причем, из тех же материалов. Бункер необходимо делать меньших размеров, чтобы можно было его зафиксировать внутри корпуса. Если нет желания долго возиться, то можно, попросту, пространство корпуса разделить на секции при помощи металлических плит. Объем должен быть не менее 0,7 куб.м. Можно смонтировать тут и люк. Он поможет контролировать избыток топлива и по необходимости будет «скидывать балласт».

1. Камера сгорания. Для такого элемента нужна жаропрочная сталь, ведь именно тут будит происходить процесс горения и тления. Альтернативный вариант – пустой газовый баллон от бытового газа. Для фиксации используются болты.
2. Горловина камеры сгорания. Тут происходит крекинг смол, поэтому горловину отделяют жаростойкими прокладками. Подойдут асбестовые прокладки, но если есть возможность, то лучше потратиться на более безопасные материалы.
3. Воздухораспределительный узел. Для соединения этого узла с остальной частью конструкции, используют штульцер. Рядом с ним монтируют обратный клапан, который отвечает за регулировку воздушного потока к дровам. Также клапан предотвращает утечку полученной горючей смеси. Промеж воздухораспределительной коробкой и средней частью камеры делают калибровочные отверстия – фурмы.
4. Фильтровочный узел. На этом этапе должна происходить чистка смеси, которая поступает через патрубок от воздухораспределительного узла. Для циклонного фильтра можно использовать корпус старого огнетушителя или другую аналогичную емкость.

1. Охладитель. В домашней модели можно использовать, для таких целей, обычный радиатор или сделать специальный змеевик. Полученная смесь будет двигаться по длинной конструкции и постепенно терять высокую температуру. Если есть желание, то можно сделать и водяное охлаждение.
2. Сепаратор. Так как входящий воздух будет холодным, а внутри генератора, планируются высокие температуры, то избежать образования конденсата не возможно. Но чтобы он не мешал работе, устанавливают сепаратор, который и будет его отводить из установки. С этой целью, в трубу (диаметр 3-5мм) вставляют пластину с ребрами и фиксируют на «юбке» (точка захода холодного воздуха). Нижнюю часть оборудуют краном слива конденсата.

1. Колосниковая решетка, дверцы и другие элементы. Для решетки лучше всего использовать чугун. Среднюю часть такого элемента делают подвижной или съемной, чтобы в дальнейшем была возможность ее более легко почистить. Хоть наличие дверей делает более удобной эксплуатацию газогенератора (загрузка дров или очистка камеры сгорания), но они должны иметь герметичные уплотнители.

Одним из важных условий работы газогенератора – герметичность. Поэтому, крышка должна максимально плотно прилегать к корпусу. Так как данный элемент служит входом в камеру загрузки, то лучше всего его оснастить амортизационной рессорой. Это позволит более удобно и безопасно открывать и закрывать крышку.

В теории считается, что самодельный газогенератор может работать с древесиной влажностью до 50%. Но, как показывает практика, чем выше этот показатель, тем ниже эффективность установки. Поэтому лучше всего придерживаться порога до 20%. Хотя можно и исправить эту проблему. Для этого кольцевой шланг размещают в пространстве между стенками корпуса и наружной стороны бункера. Это позволит передавать часть тепловой энергии топливу.

Самым оптимальным вариантом будет, если изготавливать газогенератор из корпуса старого котла. Это поможет соблюсти пропорции для конкретного дома. Но когда такой возможности нет, то можно воспользоваться и старыми газовыми баллонами, или же закупить полностью новый металл. Возможностей сэкономить множество, главное, все правильно рассчитать и собрать. Именно для этого и нужно следовать чертежам.

Люди проявляли уже давно.

При этом существует мнение, что многие разработки — всего лишь «эхо» прошлого, которое сегодня потеряло актуальность.

Вовсе не так. Более того — все наоборот.

Цена на топливо растет постоянно

Высокая стоимость бензина и дизеля, а также дорожающий газ вынуждают переходить на более экономичные виды топлива.

Принцип действия здесь прост. Двигатель работает не на бензине, солярке или обычном газе (метане, пропане), а на газе, выделяемом при горении дерева.

Аппараты, которые позволяют выработать такой газ, носят название газогенераторов.

Кроме бытовой сферы, они пользуются большой популярностью и давно применяются в промышленности.

Что касается способов изготовления, то они различаются. В данной статье рассмотрим наиболее популярные из них.

Способ №1

В классическом исполнении газогенератор производится из следующих элементов:

1. Корпуса.

Данная часть конструкции является основной газогенератора. Внутри, как правило, устанавливаются основные комплектующие котла.

Собрать корпус можно из стальных листов или уголков. Все, что требуется — предварительно разметить их по чертежам и шаблонам.

2. Бункера.

Эта емкость предназначена для содержания альтернативного топлива, а именно дров, паллет или древесного угля.

Сделать бункер можно из листового проката, после чего он фиксируется в кожухе устройства.

Для компактности место под бункер выделяется прямо в корпусе. Единственное требование — разграничение двух узлов с помощью плит из низкоуглеродистой стали.

3. Камеры сгорания.

Данный элемент конструкции располагается у днища бункера. Главная задача узла — создание высокой температуры, поэтому в качестве материала для изготовления нужно использовать жаропрочную сталь.

Крышка бункера должна герметизироваться во избежание попадания внутрь кислорода.

4. Горловинной части камеры сгорания.

Особый участок, где происходит крекинг смол.

Данная деталь камеры должна отделяться от основной части корпуса с помощью специальных прокладок из асбеста.

5. Коробки воздухораспределителя.

Деталь, которая находится вне основного корпуса. При этом штуцер воздухораспределителя должен врезаться с помощью обратного клапана.

Назначение узла — обеспечение нормального поступления кислорода внутрь камеры сгорания.

Одновременно с этим происходит удерживание горючих газов в ней (камере).

6. Фильтрующих элементов и патрубка.

Задача этих элементов — объединить горловину камеры, в которой сгорает топливо, с другой камерой, где сгорают олефины.

7. Колосниковой решетки.

Изделия, которое будет выполнять функцию отделения дверей, лучков и углей в камере для сгорания.

К слову, дверца способствуют обеспечению нормального доступа внутрь корпуса.

После приготовления всех элементов производится сама сборка газогенерирующей установки.

Ниже представлена общая компоновка устройства на примере газогенератора УралЗИС — 352.

Последовательность действий заключается в следующем:

На завершающем этапе к корпусу котла стоит прикрепить водную «рубашку» со смонтированным на ней штуцером выпуска и подачи воздуха.

Именно в этой «рубашке» будет осуществляться циркуляция теплоносителя.

Размещение рубашки можно осуществлять в двух местах. Это может быть камера сгорания олефинов или сам корпус с двойными стенками.

Способ №2

При создании газогенератора для автомобиля основной упор делается не только на надежности и эффективности устройства, но и на его компактности.

За рубежом фильтр охлаждения, циклон и корпусная часть делаются из нержавейки, что позволяет использовать металл, имеющий вдвое меньшую толщину.

Естественно, такая конструкция получается много легче. В наших условиях для удешевления конструкции применяются старые пропанные баллоны или огнетушители.

Для изготовления наружной емкости часто используются баллоны для сжиженного пропана.

Изготовление внутренней части производится из ресивера грузовика, к примеру, КАМАЗа или ЗИЛа.

Особое внимание должно быть уделено колосниковой решетке — ее делают из тонкого металла, а патрубки — из обычных труб (главное — подобрать правильный диаметр).

Для изготовления крышки с крепежными элементами используется верхняя часть баллона. В крайнем случае, деталь можно выполнить из листовой стали.

Крышка уплотняется с помощью специального шнура, обработанного графитной пропиткой и выполненного из термостойкого асбеста.

Для изготовления грубого фильтра можно использовать старый огнетушитель или поступить еще проще — взять кусок трубы.

В нижней части должна быть сделана насадка в виде конуса, необходимая для отгрузки золы.

На верхней части торец должен плотно закрываться крышкой (как правило, она приваривается).

В саму крышку монтируется выходной патрубок, а с боковой части — еще один штуцер для подачи продуктов горения.

Выделяемые газогенератором газы имеют большую температуру, поэтому они требуют качественного охлаждения.

Этому есть две причины:

• во-первых, раскаленные до большой температуры газы, отличаются минимальной плотностью, что делает процесс его сжигания в цилиндрах ДВС практически нереальным;
• во-вторых, есть риск возникновения самопроизвольной вспышки в случае контакта газа с раскаленными элементами двигателя.

В процессе розжига важно обеспечить нормальное перемещение газа по тракту — эту работу берет на себя вентилятор.

Уже после пуска мотора рабочий состав перемещается за счет разрежения, поэтому в вентиляторе нет необходимости.

В качестве охладителя можно использовать стандартные радиаторы отопления. Главное — правильно их расположить и обеспечить максимальный контакт с воздушными массами.

В ряде случаев допускается монтаж биметаллических радиаторов.

Газовое топливо перед подачей в мотор должно очищаться — это обеспечивается с помощью специальных фильтров.

Нельзя забывать о еще одном важном элементе — смесителе. С его помощью происходит регулирование объема подаваемой газовоздушной смеси. Настройка производится с помощью заслонки.

Способ №3

Для реализации следующего способа необходимо подготовить трубку из нержавейки на 4.25 дюйма (14 сантиметров в длину) и бак на пять галлонов. Вместо трубы можно использовать старый огнетушитель.

В качестве прокладки можно использовать силиконовую прокладку, с помощью которой можно эффективно заделать все имеющиеся трещины и швы;

За всю историю существования автомобильных двигателей внутреннего сгорания, они имели несколько разновидностей систем питания. Идея использования различных видов топлива для одних и тех же силовых установок, пришла на автомобильный транспорт с железной дороги.

В нашей стране, ещё со времён царя-батюшки, паровозы отапливались углём, сырой нефтью и дровами, в зависимости от того, в каких регионах какого топлива было больше, и где оно было дешевле. В годы Советской Власти, на железнодорожный транспорт пришло мазутное и торфяное отопление, а в среднеазиатских республиках дело дошло и до брикетов из стеблей саксаула.

Автомобили с газогенераторными установками получили наибольшее распространение в первую очередь в северных и восточных, «лесных» районах СССР, однако, как мы увидим дальше, было оборудование и для работы на торфе, буром угле, коксе…

На первой иллюстрации статьи помещена фотография газогенераторного автомобиля ЗИС-21. Она и даёт наглядное представление о том, почему газогенераторы являлись привилегией грузовиков. Весьма массивное и объёмное специфическое оборудование можно было размещать в основном на грузовом шасси, частично за счёт снижения полезной грузоподъёмности, а отчасти – и за счёт уменьшения размеров кузова, либо кабины. Кстати, не зря дано и следующее фото «3/4 справа»:

По размерам правой двери читатель может видеть, насколько была «усечена» кабина.

В 30-х годах были эксперименты с газогенераторными легковыми машинами ГАЗ М-1, но закончились они, по сути дела, ничем. Во-первых, за редким исключением, такие машины полагались лишь чиновникам в крупных городах, а там и с бензином особых проблем не было, и кроме того, «эмок» — то, на весь СССР, было сделано менее 63 тыс. штук. А во-вторых, из соображений компактности, на подобных машинах можно было использовать лишь газогенераторы так называемого «горизонтального» процесса горения, (см. ниже). А такие установки и для грузовиков были не лучшим вариантом.

О газогенераторных автобусах, в СССР вообще речи не было, если где в других странах они и применялись. «Против» было несколько технологических и эксплуатационных причин, разбирать которые мы здесь не будем. Укажем лишь на то, что и в городах-то больших пассажирских машин не хватало, куда уж отправлять их в глубинку, поближе к дровам и торфу…

В автомобильных газогенераторах применялась древесина в различных видах, (чурки, поленья, щепа), древесный уголь, чёрный и бурый каменные угли, кокс, торф. Но все эти виды топлива давали лишь низкокалорийные генераторные газы, которые по этому показателю уступали бензину. А потому моторы машин ЗИС и ГАЗ теряли в мощности. Но это был не самый плохой вариант замены нефтяного горючего. Не только по стоимости топлива, как таковой. Но и по его запасам в тех районах, куда доставка бензина в больших объёмах предполагала существенное увеличение транспортных расходов.

Не забудем так же, и то, что газогенераторные грузовики выпускались в основном для тех районов страны, где не было железнодорожных и водных путей для доставки больших партий жидкого топлива. А то, что газогенераторные машины в динамике проигрывали таким же бензиновым вариантам, то 60-80 лет назад, это было не самым главным.

При всех описанных преимуществах газогенераторов, их существенным недостатком являлось то, что для каждого конкретного вида топлива, подчас требовалось и своё отдельное их устройство, хотя и были созданы универсальные многотопливные установки, которые по эффективности проигрывали специализированным. Это ведь не паровозная топка, где всё равно, какой вид топлива сжигать, лишь бы вода в котле превращалась в пар.

Это вам и не корректировка угла опережения зажигания октан-корректором, в зависимости от марки бензина. Напомним читателям достаточно известный исторический факт. Чем ниже степень сжатия обычного карбюраторного двигателя, тем более «всеядным» является мотор. Например, довоенные моторы ЗИС и ГАЗ, со степенью сжатия 4,8 – 5,3 ед., работавшие на А-56, а в жару даже и на керосине, «дожились» и до бензинов А-76 и А-80. Да и доныне на праздниках Победы можно увидеть фронтовые трёхтонки и полуторки, идущие своим ходом.

Работа газогенераторной установки

Работа газогенераторной установки заключалась в превращении твёрдого топлива в газ, который и поступал в цилиндры. Наиболее оптимальным видом топлива для рассматриваемой техники, из древесных топлив являлись дуб и берёза. Лучшим угольным топливом был бурый уголь, как менее гигроскопичный, и дававший большой выход газа.

Типовая газогенераторная установка автомобиля ЗИС-21 показана на рисунке ниже. Она состояла из собственно газогенератора 1, очистителя-охладителя 5, тонкого очистителя 4, смесителя 2, и электровентилятора 3.

В верхнюю часть газогенератора, бункер, загружалось подготовленное топливо, (мелкие древесные чурки, щепа, мелкий уголь). Под бункером располагался топливник, где происходило сгорание топлива. По мере сгорания осуществлялась «автоматическая подача» нового топлива под действием его собственного веса. Газогенератор устанавливался по левому борту грузовика.

В топливнике происходило образование окиси углерода при просасывании воздуха через горящее топливо. Это просасывание, принудительная тяга, обеспечивалась либо за счёт разрежения в цилиндрах работающего двигателя, либо при подготовке генератора к работе и запуску мотора – электровентилятором. Могла быть и естественная тяга, как у обычной печи, но в этом случае растапливание установки и подготовка машины к движению занимали до часа времени.

Ниже топливника, как и в обычной печке, помещался зольник для отходов сгорания, который каждые 70-100 км. пути нужно было чистить. Но кроме, как шофёру такой машины, это больше никому неудобств не доставляло. На дорогах, где работали «паровозы на резиновом ходу», интенсивность движения была раз в час по обещанию, запретов на съезд на обочину везде и всюду, как сейчас, умные гаишники той эпохи ещё не устанавливали, а блюстители экологии тогда ещё и не родились.

Газ из топливника поступал в рубашку, окружавшую бункер, чем обеспечивался подогрев топлива в бункере, для его просушки. При выходе из генератора, газ имел достаточно высокую температуру, 110-140 градусов, поэтому проходил через секции радиатора, не только снижая температуру, но и очищаясь там же от тяжёлых механических примесей. Не забудем, что засасываемый буквально из-под колёс наружний воздух, не имел на своём пути никаких фильтров. Кроме того, и при сгорании происходит унос мелких частиц не сгоревшего топлива.

Как происходила очистка? Секции очистителя-теплообменника имели внутренние перфорированные трубы, наподобие устройства обычных глушителей выхлопных систем. Горячий газ расширяясь терял скорость течения, проходя через лабиринты ещё больше тормозился, а примеси отсеивались и оставались на внутренних поверхностях наружных труб теплообменников. Далее газ очищался в так называемом тонком очистителе, («колонна» по правому борту автомобиля), имевшем две последовательные ступени очистки, и работавшем по принципу обычного «сухого» воздушного фильтра карбюратора.

В смесителе, выполнявшем обязанности карбюратора, готовилась газо-воздушная смесь, которая и поступала в цилиндры.

Классификация газогенераторов

Газогенераторы классифицировались по процессу газификации, по методу подвода воздуха для горения топлива и по виду применяемого топлива.

По процессу газификации имелось разделение на работу прямым, обратным, и горизонтальным процессами. При прямом процессе воздух под действием разрежения проходил снизу вверх, как у обычной печи, и образовывал газовое топливо. Едва ли нынешнему читателю могут быть интересны химические формулы – «выкладки» процесса газификации, которые обязательно давались в технической литературе по таким установкам. Поэтому мы и не будем навеивать ему воспоминания, про «школьные годы чудесные» с уроками химии.

У генераторов прямого процесса существовал серьёзный недостаток. В подготовленном газовом топливе присутствовали пары смол, которые, попадая в цилиндры, «забивали» поршни, кольца, клапаны… Дальше думаем, можно не продолжать.

Газогенераторы с обратным процессом существенно уменьшали недостаток устройств, описанных выше. Здесь наружный воздух поступал сразу в зону горения, а затем, за счёт разрежения, опускался вниз. И образовывавшиеся при перегонке смолы сгорали, или разлагались, образуя горючие газы.

Создание газогенераторов с горизонтальным процессом имело целью снижения высоты установок и центров тяжести порожних машин. Подобные установки были бы актуальны в первую очередь для легковых автомобилей. Но они обладали вышеназванными недостатками генераторов прямого процесса, а потому на грузовиках ЗИС и ГАЗ применения не нашли.

По методу подвода воздуха в газогенераторы, думается никого из нынешних читателей такие тонкости — подробности не интересуют. На знание общего устройства и принципов работы газогенераторных установок, отсутствие такой несущественной дополнительной информации не повлияет. Отметим лишь тот достаточно очевидный факт, что в зависимости от мест и направлений подвода воздуха, добивались разных температур горения топлива. А это в свою очередь влекло за собой применение специальных жаропрочных сталей, а то и дополнительного охлаждения водой от штатных систем охлаждения моторов.

По виду применявшегося топлива автомобильные газогенераторы подразделялись на три вида. В установках для древесного топлива, использовалось дерево в разных видах – мелкие наколотые поленья, щепа. В угольных газогенераторах применялись древесный, бурый, каменный уголь и антрацит. Торфяные установки предназначались только для торфа в кусках или брикетах.

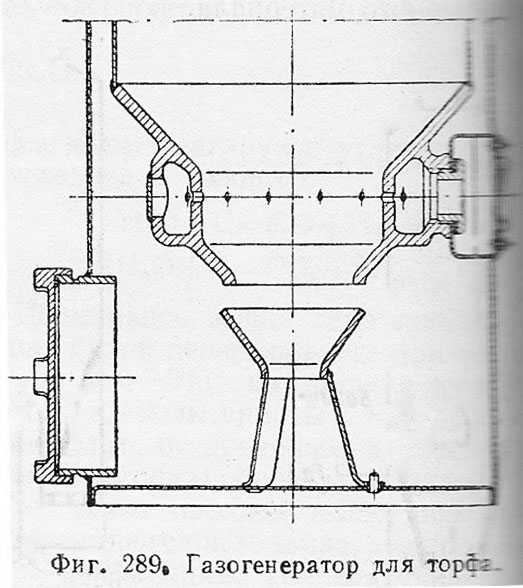

Приведённые ниже чертежи устройств подтверждают то, что установки изготавливались в зависимости от температур горения, характеристик процессов, и интенсивности золо — и шлакообразования. А также и то, что для эксплуатации на непредназначенных для них видах топлива, они могли быть малопригодны, если не вообще непригодны.

Выработанный газ нужно было охлаждать ещё и для того, чтобы улучшать наполнение цилиндров, и тем самым избегать лишней потери мощности моторов. Охладители, (по терминологии того времени), газа были известны двух основных типов, трубчатые и радиаторные. Трубчатые охладители применялись на ЗИС-21, а так же и машинах ГАЗ-42, выпускавшихся до 1944 года. Такие охладители работали на принципе конвекции, а потому были достаточно объёмными, и вынуждено крепились к раме под кузовом.

Радиаторные охладители значительно более эффективные, лёгкие и компактные. Они устанавливались перед обычными радиаторами систем охлаждения, и не только обдувались набегающим встречным потоком воздуха, но и «просасывались» вентилятором. В активе таких теплообменников ещё и то преимущество, что значительно уменьшалась общая длинна всех трубопроводов установки, снижалось их сопротивление проходу газа, и несколько повышалась мощность моторов за счёт улучшения наполнения цилиндров.

Выше уже было некоторое упоминание об очистке газа, когда рассматривалось общее устройство газогенераторной установки. Но сейчас нужно вернуться к этому несколько подробнее.

Известны три разновидности газовых очистителей — динамические, поверхностные и жидкостные. Динамическими (инерционными) очистителями на советских грузовиках, являлись уже упоминавшиеся очистители-охладители первой ступени. Поверхностными очистителями являлись упомянутые уже «колонны» по правому борту, имевшие свои, две последовательные ступени более тонкой очистки. Однако на машинах ГАЗ-42, с 1944 года нашли применение жидкостные радиаторные очистители – охладители. Исчезли «колонны» по правому борту и большие подкузовные секции охладителей.

Суть этих нововведений в следующем. Газ имел две последовательные ступени охлаждения и очистки. При каждой ступени он проходил через соты воздушного охлаждения, а потом через слой воды, являвшийся и фильтром, и непосредственным дополнительным контактным охладителем. После чего и поступал в смеситель.

Смесители газогенераторных установок

Смесители газогенераторных установок по своему принципу действия были прямыми аналогами обычных бензиновых карбюраторов, но значительно проще по устройству и безотказнее в работе. Ибо не имели забивающихся жиклёров и тонких каналов регулировки холостого хода, негерметичных топливных клапанов и поплавков. Не требовалась и их регулировка в «карбюраторном» понимании, ни уровня в поплавковой камере, ни винтами качества и токсичности. Конечно, были регулировки приводов воздушных и дроссельных заслонок. Но возможные ошибки при таких регулировках, ни к экономичности, ни к экологии, никакого отношения не имели.

Смесители служили для приготовления газо-воздушной смеси на всех режимах работы двигателя. Поскольку они, в отличие от карбюраторов, не имели, разумеется, никаких ускорительных насосов, то и динамика разгона у газогенераторного ЗИСа или «газона», едва ли была намного лучше, чем у паровоза. Тем более, и с учётом вышеупомянутой потерей мощности, в сравнении с бензиновыми моторами. Но от этих машин в первую очередь требовалась-то возможность работы на «подножном корму». А «гонки по вертикали» в Сталинскую эпоху были не приняты ещё и среди шофёров легковых машин.

Газовые смесители не вытеснили карбюраторов на одних и тех же машинах, а потому допускали работу одного и того же мотора и от газогенератора, и на бензине. Однако продолжительная работа таких машин на жидком топливе не практиковалась. Связано это было с тем, что низкокалорийное газовое топливо требовало повышенной степени сжатия, а в ту эпоху, широко применявшиеся сорта бензинов при степени сжатия газогенераторных моторов, нередко вызывали детонацию. Поэтому работа на бензине использовалась либо при маневрировании на территории автохозяйств, либо как вспомогательная, для создания разрежения в цилиндрах и тяги при розжиге газогенератора. И, как понимает читатель, у газогенераторных грузовиков были две педали акселератора – газовая и бензиновая.

Газовые смесители условно разделялись на три группы:

Смеситель с параллельными потоками газа и воздуха применялся на автомобиле ЗИС-21. У верхнего фланца была расположена дроссельная заслонка, (смеситель, как и карбюраторы на моторе крепился под впускным коллектором), регулирующая количество газо-воздушной смеси. Воздушная заслонка бокового патрубка регулировала состав этой смеси, изменяя подачу свежего воздуха. Генераторный газ поступал через нижний патрубок, и смешиваясь с воздухом над воздушным патрубком, (место слияния потоков показано стрелками), поступал в цилиндры.

Вторая разновидность смесителей – вихревые устройства , применялись на моторах грузовиков ГАЗ-42. Воздух поступал через патрубок 4. При входе в смеситель, он получал вращательное движение, и перемешивался с газом, поступавшем через патрубок3. Качественный состав смеси регулировался заслонкой 1, а количество смеси, подаваемой в цилиндры, — дроссельной заслонкой 2.

Бытовали и смесители с пересекающимися потоками , (как у газогенераторов НАТИ Г-71). Они представляли собой тройник, схема которого «в связке» с карбюратором, наглядно показана на рисунке ниже. Думаем, что читатель сможет самостоятельно провести аналогию назначения заслонок на предложенной схеме. Дроссельная заслонка 1 карбюратора могла использоваться лишь при розжиге генератора.

Пуск двигателя сразу на газе возможен был лишь в том случае, если нормально протекал процесс газификации топлива, обеспечивая подачу газа хорошего качества. А для этого нужно было создать хорошую тягу, обеспечивавшую надлежащие условия для газификации.

При розжиге генератора, как уже было сказано выше, использовалась естественная или принудительная тяга. Для естественной тяги открывали загрузочный люк бункера, и люк зольника, обеспечивая вертикальную тягу, как у самовара. После этого производили растопку, как и у обычной печи. Далее последовательно закрывали сначала зольник, а потом и загрузочный люк бункера. Недостатком розжига естественной тягой, являлась его длительность и загрязнение воздуха печным газом. Достоинством являлось то, что газ имел температуру, близкую к оптимальной, и содержал в себе минимальное количество смол.

Принудительная тяга создавалась разряжением в цилиндрах двигателя, или электровентилятором. С помощью вентиляторов, в частности и запускались газогенераторы машин ЗИС и ГАЗ, при необходимости подготовки их к работе в кратчайший срок. При работе вентилятора, дроссельные заслонки карбюратора и смесителя были закрыты, а газ отводился через «гусь» выпускной трубы вентилятора. «Улитка» вентилятора имела заслонку, отсоединявшую его от газопровода после запуска мотора. Отсасывания газов при розжиге генератора разряжением в цилиндрах двигателя проводилось лишь в крайнем случае, при неисправности вентилятора или невозможности его длительной работы при плохо заряженной АКБ, когда требовался скорейший запуск генератора в работу.

Поскольку при таком способе, когда нормальный процесс газификации ещё не установился, неизбежными были попадания большого количества золы и смол в цилиндры. Карбюраторы включались во впускную систему двигателя параллельно со смесителями, или последовательно. Но второй способ большого распространения не получил, поскольку патрубки и диффузоры бензинового прибора питания, оказывали лишнее сопротивление проходу газо-воздушной смеси в цилиндры. А лучшие результаты дало последовательное включение специального автоматического (!) пускового устройства, уменьшавшего подачу бензина во впускной трубопровод, по мере перехода на газ.

Для пуска двигателя на бензине, закрывалась газовая заслонка 7, воздушная 6 и дроссельная заслонка 5. Посредством дистанционного привода из кабины, поворачивался рычаг 2, открывался топливный кран 1, и поворачивалась шайба 4. Под действием разряжения в цилиндрах, автоматически открывался клапан 3. Бензин подавался через жиклёр 9, кран 1 и клапан 3, и смешиваясь с воздухом, поступавшим через жиклёр 8, проходил через отверстие в шайбе 4 в задроссельное пространство и в цилиндры. Далее, по мере открытия дроссельной заслонки 5, и уменьшения разряжения во впускном коллекторе, клапан 3 закрывался, и прекращал подачу жидкого топлива. Такая система значительно упрощала перевод работы мотора с бензина на газ. Однако, в этом случае, движение автомобиля на бензине, даже в крайне необходимых случаях вряд ли было возможным.

При переводе обычного карбюраторного двигателя на питание генераторным газом, его мощность снижалась на 35-40%. Это вызывалось низкой теплотворной способностью газогенераторного топлива, высокой температурой газо-воздушной смеси, исключавшей хорошее наполнение цилиндров, и значительным сопротивлением проходу газа по всем трубопроводам специальной установки. А потому, приспосабливание бензинового мотора для работы на газе, сводилось к следующим мерам:

1. Увеличивалась степень сжатия, так как газ в этом случае допускал работу без детонации.
2. Увеличивались углы опережения зажигания, так как газо-воздушная смесь горит медленнее бензиново-воздушной смеси.
3. Уменьшались зазоры между электродами свечей с 0,6-0,8 до 0,3-0,4 мм, так как при увеличении степени сжатия, увеличивалось и сопротивление искровому разряду. Однако напомним читателям, что вновь вернулись к первым названым параметрам более современных бензиновых моторов лишь тогда, когда было повышено напряжение в бортовой сети с 6 до 12 вольт, и появились другие катушки зажигания.
4. Увеличение степени сжатия потребовало более мощных стартёров, а те, в свою очередь — АКБ повышенной ёмкости.

А перечисленное в пунктах 1,2,3, думаем, даёт ясное понимание того, почему на таких машинах бензин, для обычного движения, был газу не ровня. Однако, просим не путать смену режимов «газ/бензин» у газобаллонных автомобилей. Эта ария уже из другой оперы.

Главным недостатком газогенераторных установок с позиций того времени явились больший вес и объём возимого топлива. Ибо 1 литр бензина был эквивалентен 3 кг. древесных чурок или 1,7 – 2 кг древесного угля.

Мы имеем возможность предложить для сравнения и специфические характеристики газогенераторных машин ЗИС-21 и ГАЗ-42

Автомобиль ЗИС-21: грузоподъёмность 2, 5 т, макс. скорость 45 км/ч

При степени сжатия 7,0, двигатель развивал 45 л.с. при 2400 об./мин. и крутящий момент 20 кгм при 900-1100 об./мин. Газогенераторная установка обратного процесса газификации, рассчитанная на древесные чурки. Возимый запас/расход топлива – 100 кг. Максимальный запас хода по топливу на шоссе -95 км. Имелась разновидность машины ЗИС-Г69 для работы на древесных чурках, торфе, с расходом 120 кг./100 км., и на буром угле, 150 кг./100 км.

Бензобак в моторном отсеке с подачей самотёком. Главная передача от автобуса ЗИС-16, с числом 7,67. Электрооборудование 12 вольт, АКБ 6СТ-144, 2 шт. генератор автобусный, от ЗИС-8, мод.ГА-27, 20А. 250 вт., стартер автобусный МАФ-31, мощностью 1,5 л.с. Кстати, из упомянутой ниже книги следует, что все газогенераторные машины ЗИС имели зажигание от магнето, автономного источника импульсов высокого напряжения, заменявшего собой катушку зажигания и прерыватель-распределитель.

Автомобиль ГАЗ-42: грузоподъёмность 1,2 т., макс. скорость 50 км/ч

При степени сжатия 6,5, мощность составляла 30 л.с. при 2400 об/мин. и крутящий момент 11 кгм при 1200 об/мин.

Газогенераторная установка обратного процесса газификации, для древесных чурок. Имелась разновидность машины ГАЗ-Г59У, для работы на древесных чурках, торфе, и буром угле. Расход топлива на 100 км – 60 кг. древесных чурок для ГАЗ-42 и ГАЗ-Г59У, 75 кг. торфа, или 60-90 кг бурого угля, для последней разновидности машины.

Главная передача с числом 7,50. Электрооборудование 6 вольт, АКБ 3СТ-112

ТТХ газогенераторных автомобилей даны по книге «Эксплуатационно-технические характеристики автомобилей», Издательство Минкомхоза РСФСР, 1954 г.

Заключение

Что сказать в заключение? Проведена самая отдалённая, пусть даже косвенная аналогия между газогенераторным грузовиком и паровозом. Ведь автомобильный двигатель внутреннего сгорания, и паровая машина локомотива – это близкие разновидности кинематически одинаковых тепловых двигателей. Ибо в обеих случаях возвратно-поступательные движения поршней, служат одной и той же конечной цели – вращательному — на ведущие колёса, — переключением пар шестерён в КПП грузовика, или изменением времени отсечки, (степени наполнения паром цилиндров машины), — для данного случая работы силовых установок, думаем не принципиально.

Работа же шофёра газогенераторной машины, отчасти была схожа с работой паровозной бригады из трёх человек. Обязанности по управлению и обслуживанию паровоза в поездке, делились между машинистом, (управление движением и обзор пути с правого «крыла»), его помошником, (отопление паровоза и обзор пути с левого «крыла»), и кочегаром, (подача топлива из тендера в будку, подмена при необходимости помошника на отоплении и вспомогательные обязанности). В случаях же плановых или вынужденных остановок поезда, обслуживание — манипуляции маслёнками, нагнетателями и гаечными ключами, делилось между паровозниками поровну, не взирая на «табели о рангах». А шофёр газогенератора, один был, по поговорке, «И швец, и жнец, и на дуде игрец». И управление автомобилем, и загрузка бункера, и «шуровка» топки, и очистка зольника, а если надо, — то и заготовка в пути недостающего топлива… Шофёрам обычных бензиновых ЗИС-5 или ГАЗ-51, такое, наверное, и в страшных снах не снилось.

Возможно, шофёрам газогенераторных машин и полагались надбавки при оплате труда за совмещение обязанностей, — и за «помошника машиниста», и за «кочегара». Но были ли они в действительности – мы утверждать не можем. А что наиболее достоверно, так то, что привилегией этих водителей была почти постоянная работа на природе, вдали от шума городского…

Эксплуатация газогенераторных машин ЗИС и ГАЗ давно уже стала достоянием истории. Как постепенно уходят в прошлое и карбюраторные системы питания – более простые, надёжные, дешёвые и ремонтопригодные, в сравнении с «электронно-инжекторными наворотами». Но какой суммарный грузооборот имели все газогенераторные грузовики за почти три десятилетия их эксплуатации – не подсчитать уже никому…
