Изготовление тетив для лестницы – процесс сложный, так как при больших размерах конструкции требует высокой точности. Зачастую эти несущие элементы, являющиеся основой для крепления ступеней, имеют сложную конфигурацию, поэтому в столярных мастерских для раскройки деталей чаще всего работают на современных станках с числовым программным управлением.
Деревянные лестницы на тетивах отличаются прочностью и являются достойным украшением пространства дома. Они могут быть выполнены в классическом стиле и стать хорошим дополнением в лофт-интерьере.
Как сделать лестницу на тетивах, как крепить к ней ступени и балясины, подробно описано в данной статье.
Способы, как сделать лестницу на тетивах своими руками
Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.
Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.
Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.
Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.
Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками - тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми - в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.
Одним из требований для монтажа лестницы на тетиве является наличие свободного пространства. Данным фактором, а также расстоянием между этажами определяется конструкция. В зависимости от этого будет выбираться и вид ограждений.
Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.
Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.
Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.
Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.
По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.
Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».
Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.
Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.
Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.
Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.
Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы - пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.
Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:
Как правильно разметить и закрепить тетиву лестницы
Чтобы не допустить перекашивания конструкции, особое внимание следует уделять точности разметки пазов. Перед тем как разметить тетиву лестницы, подготовьте шаблон, практически аналогичный шаблону для косоуров, сделанным из листа фанеры. Единственное отличие заключается в том, что деревянные планки в этом случае необходимо прибивать, соблюдая отступ в 50 мм. В противном случае тетива будет прорезана до самой кромки доски, и она станет, таким образом, косоуром. Отступ может составлять 40, 30 или 20 мм. В процессе разметки необходимо обратить внимание на то, что тетивы представляют собой не одинаковые элементы, а являются зеркальным отображением друг друга.
Правильная разметка проступей и подступенков осуществляется перемещением шаблона вдоль кромки тетивы. Для этого вдоль длинной кромки тетивы наносят опорную линию на расстоянии от кромки доски 50 мм (или на выбранном расстоянии). При перемещении шаблона по тетиве карандашом отмечается линия ступеней, вершины которой должны лежать на опорной линии тетивы. На концах тетивы продленная линия разметки проступи будет соответствовать уровню пола, а с другой стороны перпендикуляр к вершине линии подступенка будет соответствовать уровню пола второго этажа или междуэтажной площадки. Эти концы иногда советуют сразу отпилить, но все-таки лучше примерить тетиву по месту. Вполне вероятно, что концы тетив будут использованы для врезки в перекрытия. Пазы для проступей можно сделать самостоятельно, применяя ручной инструмент, но желательно воспользоваться ручной фрезерной машиной.
Вне зависимости от материала изготовления тетивы (из цельной доски или модифицированной древесины) пазы под ступени необходимо выбирать наискосок к направлению волокон. Для выполнения качественного паза рекомендуется воспользоваться электроинструментом и фрезеровать тетивы по фанерному трафарету.
А как закрепить тетиву лестницы, которая, к примеру, состоит из 18 подъемов без промежуточных площадок для крепления проступей? Для этого используют натяжных 3-4 болта, проходящих сквозь обе тетивы. Непосредственно в проступь происходит монтаж и их укороченных вариантов.
Использование натяжных болтов в проступи - задача для профессионалов, но при соблюдении всех правил с ней по силам справиться и новичку.
Изготовление трафарета для разметки тетивы лестницы
При изготовлении трафарета для разметки тетивы лестницы следует прибить два бруска к прямоугольному куску фанеры параллельно кромкам тетивы таким образом, чтобы расстояние между ними было равно ширине тетивы. Далее трафарет нужно положить на тетиву и начертить на нем опорную линию. Затем следует снять рейки с шаблона ступени и положить его на трафарет для пазов таким образом, чтобы опорные линии совпадали. Необходимо прочертить линии, которые будут соответствовать сторонам ступени. Проступь нужно расположить на трафарете к линии проступи и обвести ее. Если возникнет необходимость, можно расширить отверстие на расстояние, равное промежутку между фрезой и круглым фланцем фрезерной машины.
Для проступи с помощью дрели и лобзика нужно сделать в трафарете увеличенное отверстие. Тетиву следует положить на козлы и установить на ней трафарет. Затем линию первой проступи необходимо совместить с линией проступи трафарета и временно прибить трафарет к тетиве. После этого следует пройти тетиву фрезой на глубину 15-20 мм в несколько проходов. Когда работа будет окончена, рекомендуется обработать углы пазов долотом.
Непосредственно перед сборкой лестницы на тетивах торец ступени и паз следует промазать клеем. Существует большое количество разновидностей клеев для деревянных поверхностей. В данном случае подойдет практически любой, главное - внимательно прочитать инструкцию перед его применением.
При монтаже соединения на клиньях пазы тетивы следует расширить с уклоном к задней части, чтобы они приобрели трапециевидную форму.
Монтаж лестницы: способы, как крепить ступени к тетиве
Проступь, вставленная в пазы, снизу подлежит расклиниванию деревянными клиньями, которые прижимают ее к верхней стороне выемки. Для увеличения прочности соединения проступь необходимо дополнительно прикрепить к тетиве шурупами, которые крепятся с наружной стороны.
Головки шурупов должны быть утоплены в древесину тетивы и зашпатлеваны. Также можно вкрутить шурупы глубоко в древесный массив, отверстия заклеить деревянными пробками и зашлифовать. Существуют и другие способы крепления ступеней к тетивам. Так, например, проступи крепятся к ним с помощью брусков квадратного и треугольного сечения, с применением прибоин либо с использованием стальных крепежных элементов. В таких случаях тетивы лестницы должны быть выполнены из строганых досок, быть гладкими, без пазов. К ним с внутренней стороны обычно на шурупы крепятся короткие бруски или прибоины, а ступени монтируются непосредственно к ним.
Крепление в деревянной лестнице на тетивах проступи и подступенка между собой можно производить несколькими способами, аналогичными креплению лестниц по косоурам.
Следующий раздел статьи посвящен тому, как крепить балясины к тетиве лестницы.
Правильное крепление балясин к тетиве лестницы из дерева на второй этаж
При устройстве поворотов лестницы на тетивах, у которых отсутствуют междуэтажные площадки, можно использовать центральную опорную стойку или производить стыковку тетивы на балясинах ограждения. Также разрешено применять вставные поворотные фитинги.
Правильное стыкование тетив лестницы на балясинах не только обеспечивает прочное и надежное соединение, но и является красивым и изящным строительным решением.
При креплении балясин к тетиве лестницы напряжения, которые обычно появляются на несущих элементах конструкции (в нижней части лестницы), переносятся на ограждения (в верхнюю часть сооружения).
Таким образом, на нагрузку при использовании лестницы работает вся конструкция; тетивы, балясины и ограждение. Образуется единая жесткая пространственная система.
Сочленение тетив на поворотных фитингах технически является более сложным. Оно позволяет не ограничивать проектирование лестницы одним типом ограждения. Сам по себе этот узел является усеченным подобием сочленения на балясинах, без верхнего силового пояса. Поворотная балясина, на которой происходила стыковка тетивы, здесь заменена на короткие кусочки тетив. Но требования к таким узлам повышенные: особенно к качеству врезок и материала тетив.
Двухмаршевая лестница на тетивах: сборка и установка конструкции
Укрепление тетив двухмаршевых лестниц можно произвести аналогичным способом. На площадочную балку необходимо закрепить центральную опорную балясину, в которую будут вставляться внутренние тетивы восходящего и нисходящего маршей.
Также тетивы можно укрепить болтами к ее боковым граням. А пристенные тетивы тогда должны крепиться гвоздями к стене.
Второй вариант представляет собой крепление двух стоек уменьшенного сечения на площадочную балку. В одну из них нужно врезать шипом тетиву восходящего марша, а в другую - тетиву нисходящего марша.
Чаще всего для создания тетив используют модифицированную древесину (клееные доски), а все врезки производятся с применением клея.
Необходимо учитывать, что узлы лестницы на деревянных соединениях могут привести к скрипу и постепенному расшатыванию узлов. Поэтому, если у мастера нет достаточного опыта в столярных работах, для осуществления соединения тетив рекомендуется применять металлические стяжные изделия, которые способны зафиксировать узлы стыкований на весь срок эксплуатации конструкции.
Лестница на тетивах представляет собой такой вид конструкции, которая предполагает монтаж проступей в пазы тетивы на глубину 20-25 мм. Прорезание этих пазов обычно происходит методом выдалбливания, вырезания или с помощью фрезы.
Различают следующие виды ступеней:
- врезные,
- вставленные в пазы;
- вставленные в сквозные пазы, заранее выдолбленные в тетиве. Они могут быть с подступенками и без них.
Соединение тетивы и ступеней происходит с помощью натяжных болтов. Также могут использоваться резьбовые шпильки диаметром 10-14 мм. Как правило, натяжные винты должны быть расположены в середине тетивы, непосредственно под проступью.
При установке криволинейной лестницы натяжные болты, которые располагаются на линии ее изгиба, следует также изогнуть. Таким образом, они будут находиться параллельно передней грани проступи. При этом гайка болта будет располагаться перпендикулярно тетиве лестницы. В результате гайка врежется в лестничную тетиву, а отверстие на другой тетиве может быть замаскировано с помощью декоративной вставки.
Видео «Изготовление лестниц на тетивах» поможет вам лучше справиться с этой задачей:
Лестница, сооруженная на тетивах, является классическим случаем. Данные конструкции имеют высокий уровень прочности, отличаются респектабельностью. В данном случае особую роль играет тетива. Что это? Чтобы ответить на этот вопрос, мы подготовили данную статью.
Тетива – боковые несущие балки, имеющие пазы. В эти пазы вставляются ступени. Так получается лестница. Однако есть другой вид конструкции. В таком случае одну сторону пролета крепят на тетиву, а вторую при помощи болец к стене.
Кроме этого, встречаются лестницы на тетиве, у которых есть подступенники или нет. Если речь идет об открытой лестнице, у которой нет подступенников, то это достаточно легкая конструкция, которая полностью просматривается. В другом случае марш смотрится массивно, однако является более надежным. У человека не возникает чувства опасения, что он оступится и попадет ногой между двумя ступенями, что может привести к травме. Что касается цены на сплошную лесенку, то она будет выше. Фото таких лестниц можно увидеть в интернете.
Итак, мы вкратце рассмотрели, что такое тетива. Узнали, что это такое. Теперь перейдем к особенностям проектирования.
Особенности проектирования
Если Вы посмотрите фото или видео материалы о том, как делается лестница своими руками, то сможете выделить несколько особенностей. Основная особенность, бросающаяся в глаза – многообразие конструкций. Это могут быть лестницы прямые или поворотные, много- или одномаршевые, с забежными ступеньками или с оборудованными площадками. Но в любом случае, для лестниц необходимо выделять немало места.
Лестницы, в которых используется тетива, не рекомендуется ставить круто. При этом стоит учитывать высоту потолков. Если речь идет о помещении с низкими потолками, то целесообразно соорудить легкую конструкцию. Как вариант – вдоль стены, крепленную больцами. В случаях, когда у Вас есть много свободного пространства, лучше всего сделать лестницу на тетиве.
Ступеньки крепят к пазам, которые находятся на тетиве. Пазы располагаются на балке. Так как проступи не находятся на балке, спустя некоторое время могут начать издавать скрип или прогибаться. Если внимательно посмотреть фото, можно увидеть, из-за чего могут возникать неприятности.
Важно! Сделать установку своими руками ступеней в пазы намного труднее, чем провести укладку на косоуры. Это ведет к тому, что лестница будет дороже.
Конструкции их дерева с врезными ступеньками
Чаще всего используют именно данный способ. Тетива своими руками легко изготавливается. Для этого в каждой деревянной доске необходимо сделать пазы примерно на 2 см. При этом старайтесь сделать пазы одинаковой глубины с точностью до миллиметра и максимально ровными. В противном случае ступень начнет «ходить». Для ровной разметки расстояния используйте шаблон, который можно вырезать из куска фанеры.
Изготовление шаблона
Для того, чтобы сделать шаблон своими руками, необходимо прибить к заготовке из фанеры планочки. Отступ делать примерно в 5 сантиметров от каждого угла. Если Вы не станете «заморачиваться» этим, то рискуете прийти к тому, что тетива станет косоуром.
Важно! Если у Вас в проекте должна быть лестница, которая имеет две боковые тетивы, обращайте внимание на то, чтобы балки имели зеркальное соотношение во время прорезывания пазов.
Лестницы на тетивах представляют собой одну из традиционных разновидностей лестничных конструкций. Они получили широкое распространение в загородных домах и многоуровневых квартирах. Такие лестницы внешне выглядят намного массивнее своих аналогов, но они надежнее и в чем-то привлекательнее. Опытный профессионал наверняка скажет, что тетива для лестницы своими руками – это не проблема, но для начинающего домашнего мастера в процессе работы может возникнуть масса непредвиденных ситуаций и даже проблем.
Конструкция лестницы на тетивах
Самое простое решение – это одномаршевая деревянная конструкция. У нее есть свой собственный способ фиксации ступеней, который имеет существенные отличия от любых других вариантов крепления. Но для начала следует разобраться, что такое тетива лестницы и что она собой представляет.
Итак, тетива - это, прежде всего, несущая лестничная конструкция, на которую опираются ступени. Она имеет вид прямой или изогнутой балки, в зависимости от вида лестницы, а устанавливается – с одной или двух сторон марша. Тетива имеет внутри пазы, в которые вкладываются проступи и подступенки, или накладные планки, на которые они ставятся. Она прикрывает ступени с торцов, а опирается на верхние и нижние поперечные балки.
Для того чтобы лестница оставалась прочной, а боковины не «разъехались» в разные стороны, между собой их скрепляют при помощи металлических стержней с резьбовыми соединениями и гайками. В других случаях используют тяжи с деревянными или стальными клиньями.
На что обратить внимание при изготовлении тетивы
При возведении лестницы с врезными элементами ступеней, с внутренней стороны тетивы делают пазы небольшой глубины – 1,5-2 см. В дальнейшем в них будут вставляться проступи и подступенки. Изготовленная тетива для лестницы своими руками должна иметь вырезы одинаковой глубины с ровными краями.
Чтобы не произошло непредвиденного перекашивания лестничной конструкции, следует внимательно отнестись к точной разметке взаимного расположения пазов на обеих опорных балках. Для этого рекомендуется изготовить специальный шаблон из тонкой фанеры. Необходимо помнить о том, что направляющие на нем должны быть закреплены на расстоянии 50 мм от намеченной линии. Именно настолько углы должны отступать от края тетивы, иначе она превратится в косоур. Все это видно на прилагаемой схеме.
Вначале на внутренней стороне балки наносят продольные линии, отступающие от краев на 50 мм. Это расстояние позволяется уменьшать до 30 мм в необходимых случаях. Затем готовый шаблон начинают перемещать по краю тетивы, используя направляющие, и карандашом очерчивают места расположения будущих ступеней.
При нанесении разметки на две тетивы для одной лестницы не следует забывать о том, что месторасположение пазов на них должно быть зеркально отображенным.
Важно, чтобы в верхней и нижней части опорных балок размеченные линии совпали с уровнями полов обоих этажей и лестничным проемом, причем вертикально это будет или горизонтально – зависит от конструкции самой лестницы.
Как правильно сделать пазы
Тетивы изготавливают из цельной доски, либо клееного бруса. Вне зависимости от выбранного материала, пазы для проступей следует вырезать перпендикулярно направлению волокон древесины. Для возможности их изготовления можно воспользоваться ручным инструментом, но удобнее будет вырезать углубления по готовому трафарету с помощью электрической фрезерной машины в два-три прохода.
Перед тем, как приступить к окончательному монтажу лестницы, очищенный от стружки и мелкой пыли паз, а также торцы ступеней промазывают клеем. После чего приступают к сборке конструкции.
Крепление ступеней на тетиву является наиболее простым решением устройства лестницы. Ее конструкция может иметь один или несколько маршей, промежуточные площадки или поворотные ступени, быть винтовой или скругленной. Все зависит от наличия свободного пространства для устройства лестницы, высоты этажа и стилевого решения. Ее оформляют резьбой по дереву или коваными элементами, выполняют в сочетании с различными материалами, а ступени делают с подступенками или без них.
Фрезеровка тетивы под ступеньки
Изготовление косоура
Расчет
Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.
- Угол наклона лестницы не должен быть выше 45 градусов.
- Глубина проступи не должна быть меньше 250мм.
- Высота подступенка находится в пределах 160-200мм.
- Минимальная ширина проема 1000мм.
- Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
- Вертикальный проем не должен быть ниже 2000мм.
Расчет для лестницы можно произвести в компьютерной программе.
Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.
Важно!
Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.
Вырез для ступени на втором этаже.
Разметка и изготовление элементов
Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.
- Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
- Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
- Выпиливаем все элементы лестничной конструкции при помощи электропилы.
- Зашкуриваем все деревянные заготовки лестницы.
- При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.
Разметка также немаловажный процесс при проектировании деревянной лестницы.
Инструкция по сборке и монтажу
Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.
Проверка равномерности горизонтов строительным уровнем.
Лестница из бревен
Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.
Лестница из бревен имеет массивный вид.
Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).
Стальной уголок для лестницы из бревен.
Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер . Головку анкерного болта можно спрятать в потай.
Крепление брусков к тетиве с помощью саморезов.
Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.
Крыльцо из бревен придает Вашему дому дух средневековья.
Лестница из бревен своими руками
Обработка готового изделия
Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.
Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).
С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.
Весь процесс обработки можно разделить на три основных процесса:
- шлифовка;
- грунтовка;
- защита лаком.

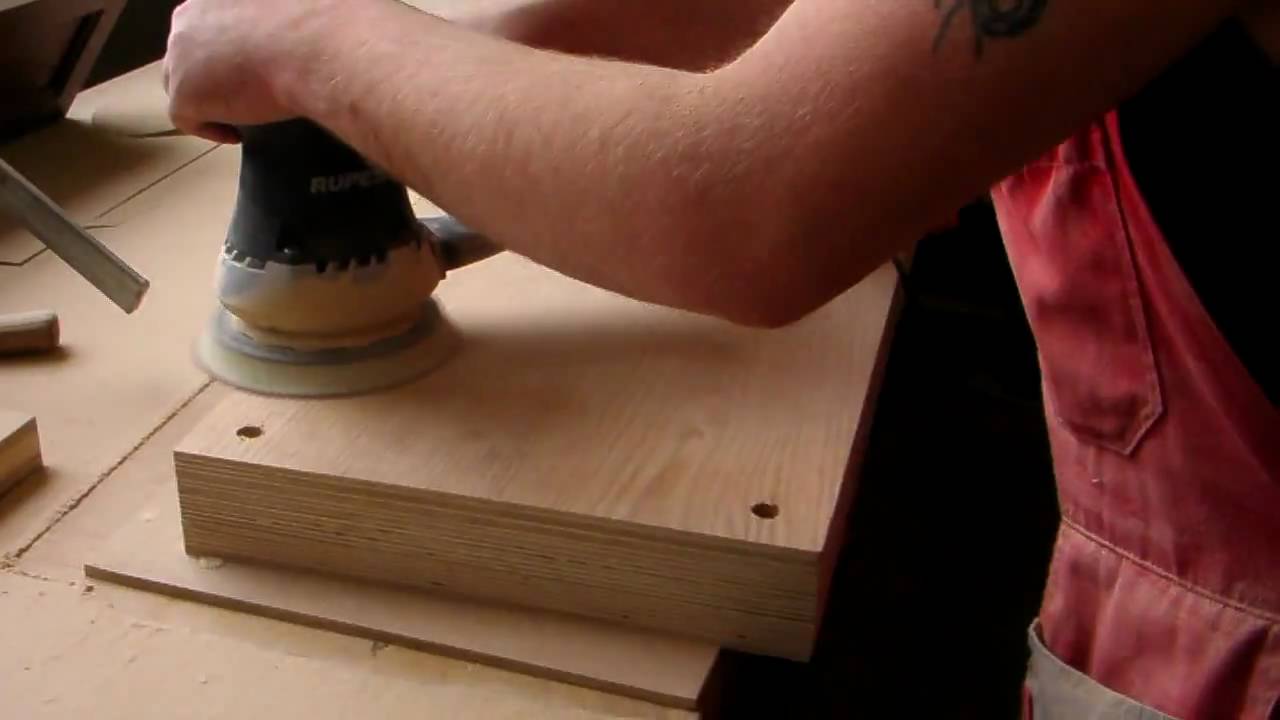

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.
Совет!
При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.
Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.
Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции . Монтаж точно выверенных деталей не составит больших хлопот.
Профессиональное изготовление и установка деревянной лестницы
Тетива лестницы представляет из себя несущую составляющую лестничной конструкции, выполненную в форме прямых или изогнутых балок заданного сечения, между которыми крепятся ступени лестничного марша. Лестницы на тетивах могут быть: деревянными, металлическими или изготовленными из монолитных железобетонных конструкций (см. видео в этой статье).
Готовое сооружение
Безопасность
Лестница в доме - это зона повышенной опасности. Поэтому, в целях безопасного использования конструкции марша, существует ряд непреложных правил, которые обязан выполнять каждый застройщик при проектировании и эксплуатации, а именно:
- Все помещения первого и последующих этажей здания должны быть оборудованы хотя бы одним маршем. По требованиям пожарной безопасности - в доме необходимо иметь дополнительные приставные или капитальные наружные металлические строения.
- Вся конструкция должна быть хорошо освещена, особенно первая и последняя ступень.
- Ширина основного марша должна быть равна 0,9–1,2 м. Вспомогательных - 0,6–0,8 м.
- Пролеты, у которых их более трех, необходимо оборудовать перилами с высотой ограждения не менее 90 см. Интервал между вертикальными стойками (балясинами) не должен превышать 100 мм.
- Рекомендованная высота подступенка марша - 15–20 см.
- Ширина должна быть в границах 25–30 см.
- Уровень верхнего элемента должен равняться уровню чистого пола помещения, в которое выходит лестница.
- Перепад высот уровня не должен превышать 5 мм.
- Уклон основного марша должен соответствовать 23°– 45°. Марши с уклоном 60° допускаются к использованию только во вспомогательных помещениях (чердак, подвал и др.).
- Двери, выходящие в расположение марша должны открываться на лестницу. С учетом этого требования, ширина лестничных площадок должна состоять из суммы ширины дверного полотна и размера ступни входящего человека.
Типы конструкций
Забежные виды
Тетива - это не только один из способов крепления, но и один из основных элементов интерьера помещения, при умелом использовании которого, можно изменить к лучшему существующую атмосферу жилища в целом.
Типы и размеры зависят от их эксплуатационных характеристик, габаритных размеров помещений и могут представлять из себя следующие конструкции:
- прямые:
- криволинейные;
- винтовые.
Марш - это прямая или криволинейная линия, объединенная одной или более промежуточными лестничными площадками (см. фото).
Прямые марши
Промежуточные площадки предназначены для соединения и разворота лестницы на 90°, 180° или 270º. Также, она может поворачиваться на ¼ или ¾ с помощью забежных (веерных) видов.
Веерный вид
Маршевые типы допускают делать разворот с одновременным подъемом или спуском по строению. В ряде случаев, такой способ расположения помогает установить сооружение в такой проем, куда марш с промежуточными площадками вписать невозможно.
Деревянное строение на тетивах: расчет конструкций, выбор материала
Прежде чем начинать изготовление, необходимо выбрать тип марша и произвести расчеты всех элементов с учетом эксплуатационных требований к этому виду, а также свободно ориентироваться в названиях и назначениях деталей (см. фото).
Расчет проема в перекрытии для установки
Проектирование необходимо начинать с планирования лестничного проема в перекрытии верхнего этажа, так как от величины проема зависит угол наклона марша, его форма и безопасная эксплуатация. Поэтому, необходимо точно рассчитать высоту между ступенями и перекрытием верхнего этажа.
Оптимальная высота нависания равна 2,0 м причем, во время ходьбы по строению этот размер меняться не должен.
Расчет проема
Расчет деревянных сооружений
Проектирование
Проектирование выполняем по следующей схеме:
- Расчет начинаем с зарисовки плана помещения где будет расположена она.
- Замеряем расстояние от пола первого этажа до чистового пола второго этажа (h) .
- Вычисляем количество ступеней . Например: высота этажа (h) равна 2800 мм; рекомендуемая высота подступенка (a) равна 180 мм; h: a = 15,56; округляем до целого числа - получаем 16.
- Рассчитываем действительную высоту подступенка : 2800: 16 = 175 мм.
- Оптимальную ширину рассчитываем по следующей формуле 17,5 + 12 = 29,5 см (формула удобства). Рекомендованная ширина - 300 мм.
- Длина рассчитывается исходя из ширины проема, оборудованного в междуэтажном перекрытие. Минимальная рекомендованная ширина пролета равна 900 мм.
- Ширина тетивы должна быть минимум 50 см.
Подсказки: ширину, при необходимости, можно увеличить, сконструировав марш без подступенков или установив их под углом к горизонтальной плоскости.
Определение ширины лестничных площадок
Часто застройщики в своем стремлении сберечь свободное пространство в доме, ужимают марш до максимума. Неосторожно сокращают ширину, увеличивают наклон или строят марш без лестничных промежуточных площадок. Эти ухищрения нарушают все нормы и правила безопасной эксплуатации.
Оптимальная величина площадки
Ширина площадки не должна быть уже примыкающего к ней марша. Площадки, размещенные друг к другу под углом 90°, должны превышать ширину марша минимум на 10 см. Оптимальная площадь, установленная для одноуровневой площадки равна 1,5 м2.
Если конструкция содержит в себе минимум два лестничных марша, то ширина площадки равна средней длине шага человека (630 мм).
Выбор материалов для изготовления
Древесина
Выбор древесины должен происходить с учетом условий ее эксплуатации, а также будущего интерьера помещения. Классическими породами дерева для изготовления считаются дуб, бук, ель и сосна. Цена изделий из сосны выгодно отличает этот материал перед вышеперечисленными конкурентами.
Для изготовление применяется только хорошо просушенная древесина с допустимой влажностью 8%–12%. Доски для изготовления тетив должны быть с наименьшим количеством сердцевин (сучков) толщиной 500–600 мм. Сердцевинную структуру их необходимо располагать с наружной стороны.
Тетивы также могут изготавливаться из массивной (склеенной) древесины.
Изготовление и монтаж
Ступени располагаются между двумя массивными досками толщиной 50–60 мм, которые снизу крепятся к полу, а верхний конец доски опирается на промежуточную площадку или на балку перекрытия второго этажа.
Способы крепления
Крепление ступеней осуществляется путем их установки в подготовленные пазы с внутренней стороны на глубину 15–20 мм.
В зависимости от формы пазов для установки, готовые сооружения делятся на следующие конструкции:
- с врезными ступенями;
- последние устанавливаются в пазы–отверстия;
- устанавливаются в выдолбленные пазы;
- с подступенками;
- без подступенков.
Крепление
Для большей надежности ступени могут укрепляться деревянными брусками, клиньями, шурупами или металлическими шпильками.
Монтаж тетивы может осуществляться двумя способами: креплением непосредственно к стенам и с креплением к полу.
Наиболее популярная - это марш с врезными ступенями. Изготовление заключается в разметке и выпиливании, с внутренней стороны досок, пазов для установки ступеней и подступенков.
Для того чтобы конструкция была прочной, без перекосов, необходимо изготовить шаблон для разметки пазов крепления проступей и подступенков.
Шаблон изготавливают из листа фанеры прямоугольной формы, на одну грань которого наносится размер подступенка, а на вторую - ширина ступени (фото выше). При соединении конечных точек разметки получаем опорную линию.
Параллельно опорной линии на расстоянии 50 мм проводим вторую линию, которая будет соразмерна кромке. С двух сторон шаблона прибиваем две планки, края которых должны совпадать с кромкой. Обрезаем лишний кусок фанеры, и получаем готовый шаблон для разметки пазов.
Разметка
Инструкция по изготовлению деревянной лестницы своими руками:
- На расстоянии 50 мм от длинного края тетивы отмечаем опорную линию.
- Накладываем шаблон на нее таким образом, чтобы разметка опорной линии шаблона совместилась с опорной линией рассматриваемого элемента.
- Переместив шаблон к нижнему краю ее начинаем разметку пазов для установки ступеней и подступенков. Линию первой ступени, при помощи карандаша и линейки, продлеваем до противоположной стороны - это будет линия пола.
- Постепенно перемещая шаблон к верхнему краю проводим разметку остальных отверстий для крепления ступеней и подступенков.
- Аналогично проводим разметку второго элемента.
- Затем, внутреннюю тетиву укладывают на ровное основание. Готовую ступень торцом прикладывают к отмеченной линии ступеней на поверхности ее и обводят карандашом по контуру. Точно также проводят разметку подступенка.
- Таким же способом проводим разметку наружного элемента.
- При помощи фрезы или ручной дрели и стамески, на глубину 15–20 мм, выполняют врезку пазов для крепления проступей и подступенков лестницы.
- После изготовления приступаем к сборке лестничного пролета. Врезки необходимо выполнять с высокой точностью и обязательно с применением специального столярного клея.
- Для этого, во внутренний элемент при помощи деревянной киянки вставляем ступени и подступенки на всю длину изделия.
Установка
- После этого накрываем эту конструкцию наружным элементом и аккуратно, при помощи той же киянки, продолжаем сборку лестничного пролета.
- Для укрепления конструкции элементы стягиваем металлическими или деревянными тяжами.
С учетом количества маршей и формы проектируемой лестницы для индивидуального строительства, этот метод может корректироваться конструктором в зависимости от эксплуатационных характеристик и предпочтений заказчика.
Металлические тетивы
Металлическая сооружение
Сооружения являются хорошей альтернативой деревянным конструкциям. Раньше внутренние лестницы такого типа в основном применялись в общественных и промышленных зданиях, но как показывают последние дизайнерские разработки, они с успехом могут использоваться и для оформления современного жилища.
Из стального уголка
Преимущество металлических типов в том, что при работе с металлом можно создать постройку любого типа и любой формы, причем все узлы марша могут быть изготовлены заранее, в заводских условиях.
Применение металла
Несущие элементы в основном изготавливают из швеллера или листовой стали, каркас ступеней из уголка или специальных металлических изделий, остальное оформление может быть выполнено из дерева, стекла, керамики и др.
Металлический каркас
Рассматриваемые сооружения в сочетании с другими материалами - одно из направлений в оформлении интерьера современного жилища. Например, соседство металла, дерева, стекла в одном интерьерном решении, позволяет решать неожиданные технические и дизайнерские задачи.
Бетонные элементы
Ж/б изделие
Бетонный тип - сложное, но привлекательное сооружение. Такие конструкции лестничных маршей изготавливают из монолитного железобетона.
Криволинейные формы таких лестниц проектируют и изготавливают индивидуально под каждый проект. Поэтому бетонная конструкция всегда отличается своим неповторимым видом и оригинальностью.
Оригинальный дизайн
Лестницы такого плана - это прочные, обладающие эстетическим видом, лестничные конструкции. Для изготовления такой лестницы своими руками необходимо иметь определенные профессиональные навыки.
Поэтому, изготовление тетив лучше заказать на профильном предприятии, владеющим специальным оборудованием. Элементы ограждения лестничного марша так же лучше выполнить в заводских условиях, а монтаж производить по месту отдельными прямыми отрезками.
