На нашем сайте по схемотехнике периодически поднимаются темы, связанные с электронным оружием - пушки Гаусс, глушилки радиочастот и так далее. А что же наша армия, имеющая милиардные бюджеты - как далеко сумели продвинуться военные разработчики на пути создания оружия будущего? Небольшой обзор имеющихся уже сейчас на вооружении образцов мы и рассмотрим далее. Импульсное электромагнитное оружие является реальным, уже проходящим испытания, типом вооружений армии России. Америка и Израиль также проводят успешные разработки в этой области, однако сделали ставку на использование ЭМИ-систем для генерации кинетической энергии боезаряда. У нас же пошли по пути прямого поражающего фактора и создали прототипы сразу нескольких боевых комплексов - для сухопутных войск, ВВС и ВМФ. Сегодня наша «Алабуга», разорвавшись на высоте 300 метров, способна отключить всю электронную аппаратуру в радиусе 3 км и оставить войсковое подразделение без средств связи, управления, наведения огня, при этом превратив всю имеющуюся технику противника в груду бесполезного металлолома. Это ракета, боевым блоком которой является высокочастотный генератор электромагнитного поля большой мощности. Но прежде чем говорить о применении ЭМИ-оружия, следует сказать, ещё что Советская Армия готовилась воевать в условиях применения поражающего фактора ЭМИ. Поэтому вся военная техника разрабатывалась с учётом защиты от этого поражающего фактора. Способы различны - начиная от простейшего экранирования и заземления металлических корпусов аппаратуры и заканчивая применением специальных предохранительных устройств, разрядников и устойчивой к ЭМИ архитектурой аппаратуры. Так что говорить, будто от него нет защиты, тоже не стоит. Да и радиус действия у ЭМИ-боеприпасов не такой большой - плотность его мощности убывает пропорционально квадрату расстояния. Соответственно, убывает и воздействие. Конечно, вблизи точки подрыва защитить технику сложно.
Глушилка электроники
Впервые мир увидел реально действующий прототип электромагнитного оружия на выставке вооружений ЛИМА-2001 в Малайзии. Там был представлен экспортный вариант отечественного комплекса «Ранец-E». Он выполнен на шасси МАЗ-543, имеет массу около 5 тонн, обеспечивает гарантированное поражение электроники наземной цели, летательного аппарата или управляемого боеприпаса на дальностях до 14 километров и нарушения в её работе на расстоянии до 40 км. Несмотря на то, что первенец произвел настоящий фурор в мировых СМИ, спецалисты отметили ряд его недостатков. Во-первых, размер эффективно поражаемой цели не превышает 30 метров в диаметре, а во-вторых, оружие одноразовое - перезарядка занимает более 20 минут, за которые чудо-пушку уже раз 15 подстрелят с воздуха, а работать по целям она может только на открытой местности, без малейших визуальных преград. Возможно по этим причинам американцы и отказались от создания подобного ЭМИ-оружия направленного действия, сконцентрировавшись на лазерных технологиях. Наши оружейники решили испытать судьбу и попытаться «довести до ума» технологию направленного ЭМИ-излучения.
Интересны и другие разработки НИИРП. Исследуя воздействие мощного СВЧ-излучения с земли на воздушные цели, специалисты этих учреждений неожиданно получили локальные плазменные образования, которые получались на пересечении потоков излучения от нескольких источников. При контакте с этими образованиями воздушные цели претерпевали огромные динамические перегрузки и разрушались. Согласованная работа источников СВЧ-излучения, позволяла быстро менять точку фокусировки, то есть производить перенацеливание с огромной скоростью или сопровождать объекты практически любых аэродинамических характеристик. Опыты показали, что воздействие эффективно даже по боевым блокам МБР. По сути, это даже не просто СВЧ-оружие, а боевые плазмоиды. Возможно, именно это подтолкнуло американцев к созданию на Аляске комплекса HAARP (High freguencu Active Auroral Research Program) - научно-исследовательский проект по изучению ионосферы и полярных сияний. Отметим, что тот мирный проект почему-то имеет финансирование агентства DARPA Пентагона.
Электроника на вооружении российской армии
Чтобы понять, какое место занимает тема радиоэлектронной борьбы в военно-технической стратегии российского военного ведомства, достаточно посмотреть Госпрограмму вооружений до 2020 года. Из 21 трлн рублей общего бюджета ГПВ 3,2 трлн (около 15%) планируется направить на разработку и производство систем нападения и защиты, использующих источники электромагнитного излучения. Для сравнения, в бюджете Пентагона, по оценке экспертов, эта доля значительно меньше - до 10%. В общем заметно прибавилась заинтересованность государства в оружии на новых физических принципах. Программы по нему сейчас носят приоритетный характер. А теперь давайте посмотрим на те изделия, которые дошли до серии и поступили на вооружение за последние несколько лет.
Мобильные комплексы радиоэлектронной борьбы «Красуха-4» подавляют спутники-шпионы, наземные радары и авиационные системы АВАКС, полностью закрывает от радиолокационного обнаружения на 300 км, а также может нанести радиолокационное поражение вражеским средствам РЭБ и связи. Работа комплекса основывается на создании мощных помех на основных частотах радаров и прочих радиоизлучающих источников.
Средство радиоэлектронной борьбы морского базирования ТК-25Э обеспечивает эффективную защиту кораблей различного класса. Комплекс предназначен для обеспечения радиоэлектронной защиты объекта от радиоуправляемого оружия воздушного и корабельного базирования путем создания активных помех. Предусмотрено сопряжение комплекса с различными системами защищаемого объекта, такими как навигационный комплекс, радиолокационная станция, автоматизированная система боевого управления. Аппаратура ТК-25Э обеспечивает создание различных видов помех с шириной спектра от 60 до 2000 МГц, а также импульсных дезинформирующих и имитационных помех с использованием копий сигналов. Комплекс способен одновременно анализировать до 256 целей. Оснащение защищаемого объекта комплексом ТК-25Э в несколько раз снижает вероятность его поражения.
Многофункциональный комплекс «Ртуть-БМ» разработан и выпускается на предприятиях КРЭТ с 2011 года и является одной из наиболее современных систем РЭБ. Основное назначение станции - защита живой силы и техники от одиночного и залпового огня артиллерийских боеприпасов, оснащенных радиовзрывателями. Отметим, что радиовзрывателями сейчас оснащены до 80% западных снарядов полевой артиллерии, мин и неуправляемых реактивных снарядов и почти все высокоточные боеприпасы, эти достаточно простые средства позволяют защитить от поражения войска в том числе непосредственно в зоне контакта с противником.
Концерн «Созвездие» производит серию малогабаритных (автономных) передатчиков помех серии РП-377. С их помощью можно глушить сигналы GPS, а в автономном варианте, укомплектованном источниками питания, ещё и расставив передатчики на некоторой площади, ограниченной только количеством передатчиков. Сейчас готовится экспортный вариант более мощной системы подавления GPS и каналов управления оружием. Она уже является системой объектовой и площадной защиты от высокоточных средств поражения. Построена она по модульному принципу, который позволяет варьировать площади и объекты защиты. Из несекретных разработок известны также изделия МНИРТИ - «Снайпер-М» «И-140/64» и «Гигаватт», выполненные на базе автоприцепов. Они используются для отработки средств защиты радиотехнических и цифровых систем военного, специального и гражданского назначения от поражения ЭМИ.
Полезная теория
Элементная база РЭС весьма чувствительна к энергетическим перегрузкам, и поток электромагнитной энергии достаточно высокой плотности способен выжечь полупроводниковые переходы, полностью или частично нарушив их нормальное функционирование. Низкочастотное ЭМО создает электромагнитное импульсное
излучение на частотах ниже 1 МГц, высокочастотное ЭМО воздействует излучением СВЧ-диапазона - как импульсным, так и непрерывным. Низкочастотное ЭМО воздействует на объект через наводки на проводную инфраструктуру, включая телефонные линии, кабели внешнего питания, подачи и съема информации. Высокочастотное ЭМО напрямую проникает в радиоэлектронную аппаратуру объекта через его антенную систему. Помимо воздействия на РЭС противника, высокочастотное ЭМО может также влиять на кожные покровы и внутренние органы человека. При этом в результате их нагрева в организме возможны хромосомные и генетические изменения, активация и дезактивация вирусов, трансформация иммунологических и поведенческих реакций.
Главным техническим средством получения мощных электромагнитных импульсов, составляющих основу низкочастотного ЭМО, является генератор с взрывным сжатием магнитного поля. Другим потенциальным типом источника низкочастотной магнитной энергии высокого уровня может быть магнитодинамический генератор, приводимый в действие с помощью ракетного топлива или взрывчатого вещества. При реализации высокочастотного ЭМО в качестве генератора мощного СВЧ-излучения могут использоваться такие электронные приборы, как широкополосные магнетроны и клистроны, работающие в миллиметровом диапазоне гиротроны, генераторы с виртуальным катодом (виркаторы), использующие сантиметровый диапазон, лазеры на свободных электронах и широкополосные плазменно-лучевые генераторы.
Таким образом в будущем, однозначно победа будет за тем, кто сумеет разработать и внедрить наиболее совершенные радиоэлектронные методы ведения боя. А нам остаётся следиь за разработками специалистов и пытаться если не превзойти, то по крайней мере повторить некоторые простые конструкции в домашних радиолюбительских лабораториях. По материалам сайта expert.ru
Мощный электромагнитный импульс (ЭМИ) появляется вследствие всплеска энергии, которая излучается или проводится таким источником как солнце или взрывное устройство. Если в вашем арсенале выживальщика присутствуют электротехнические или электронные устройства, необходимо предусмотреть их защиту от ЭМИ, чтобы они смогли продолжать работать после начала боевых действий, природной или техногенной катастрофы.
Что такое электромагнитный импульс
Всякий раз, когда проходит через провода, он производит электрическое и магнитное поля, которые исходят перпендикулярно движению тока. Размер этих полей пропорционален силе тока. Длина провода напрямую влияет на силу тока индуцированного электромагнитного импульса. Кроме того, даже обычное включение питания производит короткий всплеск электрической и магнитной энергии.
При этом всплеск настолько мал, что едва заметен. Например, коммутационные действия в электрической схеме, двигателях и системах зажигания для газовых двигателей так же производят к небольшим ЭМИ импульсам, которые могут вызвать помехи на соседнем радио или телевидении. Для их поглощения используются фильтры, удаляющие незначительные всплески энергии и помехи от них.
Большой выброс энергии производится, когда некий заряд электричества быстро разряжается. Данный электростатический разряд (ESD) может шокировать человека или вызвать опасные искры вокруг паров топлива. Так же многие помнят, что в детстве мы бы протирали ноги об ковер, а затем касались друзей, создавая разряд ESD. Это тоже одна из форм ESD.
Чем сильнее энергия импульса, тем больше он может повредить здания и воздействовать людей. Например, молния является мощной формой ЭМИ. может быть очень опасным и стать причиной катастрофы. К счастью, большинство молнии замкнуто на землю, где электрический заряд поглощается. Громоотвод изобрел Бенджамин Франклин, благодаря чему сегодня сохраняются многие здания и сооружения.
Такие события, как ядерные взрывы, высотные неядерные взрывы и солнечные бури могут создать мощный ЭМИ, который наносит ущерб электрическому и электронному оборудованию, расположенному недалеко от источника события. Все это угрожает электросетям и функционированию большинства электрических и электронных устройств в нашей жизни.
Поражающие факторы электромагнитного импульса
Опасность ЭМИ заключается в том, что он поражает системы жизнеобеспечения и транспорта. Поэтому, например, при мощном воздействии электромагнитного импульса современная незащищенная автотехника выходит из строя. Особенно это касается автомобилей, произведенных после 1980 года. Поэтому в случае техногенной катастрофы, начала боевых действий или всплеска солнечной активности оптимально использовать автомашины старого образца.
Кроме того, электромагнитный импульс поражает:
Компьютеры.
Дисплеи.
Принтеры.
Маршрутизаторы.
Трансформаторы.
Генераторы.
Источники питания.
Стационарные телефоны.
Любые электронные схемы.
Телевизоры.
Радио, DVD плееры.
Игровые устройства.
Медиа центры
Усилители.
Системы связи (передатчики, приемники)
Кабели (передачи данных, телефонные, коаксиальные, USB и т.д.)
Провода (особенно большой длины).
Антенны (внешние и внутренние).
Электрические шнуры питания.
Системы зажигания (авто и самолетов).
Электрические схемы СВЧ.
Кондиционеры.
Аккумуляторы (все виды).
Фонарики.
Реле.
Системы сигнализации.
Контроллеры заряда.
Преобразователи.
Калькуляторы.
Электроинструменты.
Электронные запчасти.
Зарядные устройства.
Устройства контроля (CO2, детекторы дыма и т.д.).
Кардиостимуляторы.
Слуховые аппараты.
Устройства медицинского мониторинга и т.п.
Факторы, которые определяют урон от ЭМИ
Сила входящего электромагнитного импульса.
Расстояние до источника импульса.
Угол линии удара от источника к вашему положению на вращающейся Земле.
Размер и форма объектов, которые получают и собирают ЭМИ.
Степень изоляции приборов и устройств от вещей, которые могут собирать и передавать энергию ЭМИ.
Защита или экранирование приборов и устройств.
Как защититься от ЭМИ: первые действия
С большой долей вероятности небольшие системы не будут затронуты ЭМИ (англ. EMP), если они изолированы от сети питания. Поэтому при поступлении предупреждения о грядущем EMP отключите все подключенные к электрической розетке приборы и устройства. Не забудьте вентиляцию и термостаты. Отключите солнечные панели и весь дом от общей сети, откройте запорные переключатели между солнечными панелями и инвертором, и между преобразователем и распределительной панелью питания. При слаженных действиях это займет несколько минут.
Общая защита от электромагнитного излучения
Предлагаемые защитные действия:
Отключайте электронные устройства, когда они не используется.
Отключайте электроприборы, когда они не используются.
Не оставляйте компоненты, такие как принтеры и сканеры, в режиме ожидания.
Используйте короткие кабели для работы.
Установите защитную индукцию вокруг компонентов.
Используйте компоненты с автономными батареями.
Используйте рамочные антенны.
Подключите все провода заземления к одной общей точке заземления.
По возможности используйте небольшие устройства, которые менее чувствительны к ЭМИ.
Установите MOV (металл-оксид-варистор) переходные протекторы на портативные генераторы.
Используйте ИБП для защиты электроники от всплеска EMP.
Используйте блокирования устройства.
Используйте гибридную защиту (например, полосовой фильтр с последующим молниеотводом).
Держите чувствительные приборы и устройства подальше от длинных трасс кабеля или электропроводки, антенн, растяжек, металлических башен, гофрированного металла, стальных ограждений, железнодорожных путей.
Устанавливайте кабель под землей, в экранированных кабельных каналах.
Постройте одну или несколько клеток Фарадея.
Следует заранее продумать защитную систему. Например, резервный генератор, вероятно, не будет поврежден солнечной бурей, но ЭМИ может повредить чувствительные электронные контроллеры, так что экранирование является целесообразным. И наоборот, такой прибор, как источник бесперебойного питания (ИБП) может быть полезным сам по себе в качестве компонента защиты. Если EMP происходит, резкий рост может уничтожить ИБП, но это, скорее всего, защитит от разрушения подключенные устройства и компоненты.
Как построить клетку Фарадея
Клетку Фарадея можно смастерить в домашних условиях из металлических емкостей и контейнеров, таких как мусорный бак или ведро, шкаф, сейф, старая микроволновка. Подойдет любой объемный предмет, который имеет непрерывную поверхность без зазоров или больших отверстий. Необходимо наличие плотно облегающей крышки.
Установите непроводящий материал (картон, дерево, бумага, листы пены или пластика) на всех внутренних сторонах клетки Фарадея, чтобы сохранить содержимое от прикосновения металла. Кроме того, можно обернуть каждый элемент в пузырчатую пленку или пластик. Все приборы, которые находятся внутри, должны быть изолированы от всего остального и особенно от металлического контейнера.
Что поместить в клетку Фарадея
Поместите внутрь клетки весь электронный и электротехнический арсенал, который входит в НЗ, и те компоненты, которые закуплены «впрок». Так же там необходимо расположить все, что может быть чувствительно к ЭМИ, в случае получения предупредительного сигнала. В том числе:
Батарейки для радио.
Портативные рации.
Портативные телевизоры.
Светодиодные фонарики.
Солнечное зарядное устройство.
Компьютер (ноутбук или планшет).
Сотовые телефоны и смартфоны.
Различные лампочки.
Зарядные шнуры для мобильных телефонов, планшетов и т.п.
Как защитить важную информацию от ЭМИ
Имейте в виду, что электромагнитный импульс может нарушить инфраструктуру на длительное время, а в случае – навсегда. Поэтому стоит заранее подготовиться, и произвести резервное копирование важных файлов с помещением их на разных носителях в разные клетки Фарадея.
Вместо послесловия
Если предупреждение об ЭМИ небыло получено, но вы видите яркую вспышку с последующим отключением энергосистем, действуйте по своему усмотрению. Ведь нельзя знать заранее, насколько тяжелым и опасным будет электромагнитный импульс, дальность которого при некоторых видах взрывов достигает 1000 км. Но благодаря подготовке и предварительному планированию можно определить, насколько реально мы сможем выжить в мире после ЭМИ.
И будете в безопасности!
Вас достала слишком громкая музыка соседей или просто хотите сделать какой-нибудь интересный электротехнический прибор самостоятельно? Тогда можете попробовать собрать простой и компактный генератор электромагнитных импульсов, который способен выводить из строя электронные устройства поблизости.
Генератор ЭМИ, представляет собой устройство, способное генерировать кратковременное электромагнитное возмущение, которое излучается наружу от своего эпицентра, нарушая при этом работу электронных приборов. Некоторые всплески ЭМИ встречаются в природе, например, в виде электростатического разряда. Также существуют искусственные всплески ЭМИ, к таким можно отнести ядерный электромагнитный импульс.
В данном материале будет показано, как собрать элементарный генератор ЭМИ, используя обычно доступные элементы: паяльник, припой, одноразовый фотоаппарат, \кнопка-переключатель, изолированный толстый медный кабель, проволока с эмалированным покрытием, и сильноточный фиксируемый переключатель. Представленный генератор будет не слишком сильным по мощности, поэтому у него может не получиться вывести из строя серьезную технику, но на простые электроприборы он повлиять в состоянии, поэтому данный проект следует рассматривать как учебный для новичков в электротехнике.
Итак, во-первых, нужно взять одноразовый фотоаппарат, например, Kodak. Далее нужно вскрыть его. Откройте корпус и найдите большой электролитический конденсатор. Делайте это в резиновых диэлектрических перчатках, чтобы не получить удар током при разряде конденсатора. При полной зарядке на нем может быть до 330 В. Проверьте вольтметром напряжение на нем. Если заряд еще имеется, то снимите его, замкнув выводы конденсатора отверткой. Будьте осторожны, при замыкании появится вспышка с характерным хлопком. Разрядив конденсатор, вытащите печатную плату, на которой он установлен, и найдите маленькую кнопку включения/выключения. Отпаяйте ее, а на ее место запаяйте свою кнопку-переключатель.

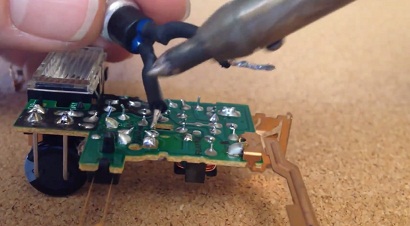

Припаяйте два изолированных медных кабеля к двум контактам конденсатора. Один конец этого кабеля подключите к сильноточному переключателю. Другой конец оставьте пока свободным.
Теперь нужно намотать нагрузочную катушку. Оберните проволоку с эмаль-покрытием от 7 до 15 раз вокруг круглого объекта диаметром 5 сантиметров. Сформировав катушку, оберните ее клейкой лентой для большей безопасности при ее эксплуатации, но оставьте два выступающих провода для подключения к клеммам. Используйте наждачную бумагу или острое лезвие, чтобы удалить эмалевое покрытие с концов проволоки. Один конец соедините с выводом конденсатора, а другой с сильноточным переключателем.
Теперь можно сказать, что простейший генератор электромагнитных импульсов готов. Чтобы зарядить его, просто подключите батарею к соответствующим контактам на печатной плате с конденсатором. Поднесите к катушке какое-нибудь портативное электронное устройство, которое не жалко, и нажмите переключатель.
Помните, что не стоит удерживать нажатой кнопку заряда при генерации ЭМИ, иначе вы можете повредить цепь.
С малых дистанций. Естественно я сразу же захотел сделать подобную самоделку, поскольку она довольно эффектная и на практике показывает работу электромагнитных импульсов. В первых моделях ЭМИ излучателя стояли несколько высоко ёмкостных конденсаторов из одноразовых фотоаппаратов, но данная конструкция работает не очень хорошо, из-за долгой "перезарядки". Поэтому я решил взять китайский высоковольтный модуль (который обычно используется в электрошокерах) и добавить к нему "пробойник". Данная конструкция меня устраивала. Но к сожалению у меня сгорел высоковольтный модуль и поэтому я не смог отснять статью по данной самоделке, но у меня было отснято подробное видео по сборке, поэтому я решил взять некоторые моменты из видео, надеюсь Админ будет не против, поскольку самоделка реально очень интересная.
Хотелось бы сказать что всё это было сделано в качестве эксперимента!
И так для ЭМИ излучателя нам понадобится:
-высоковольтный модуль
-две батарейки на 1,5 вольта
-бокс для батареек
-корпус, я использую пластиковую бутылку на 0,5
-медная проволока диаметром 0,5-1,5 мм
-кнопка без фиксатора
-провода
Из инструментов нам понадобится:
-паяльник
-термо клей
И так первым делом нужно намотать на верхнюю часть бутылки толстую проволоку примерно 10-15 витков, виток к витку (катушка очень сильно влияет на дальность электромагнитного импульса, лучше всего показала себя спиральная катушка диаметром 4,5 см) затем отрезаем дно бутылки
Берём наш высоковольтный модуль и припаиваем обязательно к входным проводам питание через кнопку, предварительно вынув батарейки из бокса
Берём трубочку от ручки и отрезаем от неё кусочек длиной 2 см:
Один из выходных проводов высоковольтника вставляем в отрезок трубочки и приклеиваем так как показано на фото:
С помощью паяльника проделываем отверстие с боку бутылки, чуть больше диаметра толстой проволоки:
Самый длинный провод вставляем через отверстие внутрь бутылки:
Припаиваем к нему оставшийся провод высоковольтника:
Располагаем высоковольтный модуль внутри бутылки:
Проделываем ещё одно отверстие с боку бутылки, диаметром чуть больше диаметра трубочки от ручки:
Вытаскиваем отрезок трубочки с проводом через отверстие и крепко приклеиваем и изолируем термо клеем:
Затем берём второй провод от катушки и вставляем его внутрь куска трубочки, между ними должен остаться воздушный зазор, 1,5-2 см, подбирать нужно экспериментальным путём
укладываем всю электронику внутрь бутылки, так чтобы ни чего не замыкало, не болталось и было хорошо заизолировано, затем приклеиваем:
Делаем ещё одно отверстие по диаметру кнопки и вытаскиваем её изнутри, затем приклеиваем:
Берём отрезанное дно, и обрезаем его по краю, так чтобы оно смогло налезть на бутылку, надеваем и приклеиваем:
Ну вот и всё! Наш ЭМИ излучатель готов, осталось только его протестировать! Для этого берём старый калькулятор, убираем ценную электронику и желательно одеваем резиновые перчатки, затем нажимаем на кнопку и подносим калькулятор, в трубочке начнёт происходить пробои электрического тока, катушка начнёт испускать электромагнитный импульс и наш калькулятор сначала сам включится, а потом начнёт рандомно сам писать числа!
До этой самоделки я делал ЭМИ на базе перчатки, но к сожалению отснял только видео испытаний, кстати с этой перчаткой я ездил на выставку и занял второе место из-за того что плохо показал презентацию. Максимальная дальность ЭМИ перчатки составляла 20 см. Надеюсь эта статья была вам интересна, и будьте осторожны с высоким напряжением!
