Капельный полив своими руками из подручных материалов. Капельный полив: правильный монтаж и многолетняя эксплуатация Капельное орошение под землей для сада

Одним из основных направлений при выращивании любого растения является насыщение влагой (полив). Особенно важно обеспечить необходимым количеством воды молодые семена и саженцы на ранних периодах развития. Множество огородных и комнатных культур обильно поливают непосредственно при высадке в открытый грунт или в теплицы.

Но не менее важным фактором стремительного роста большинства огородных культур является обеспечение живительной влагой во время активной вегетации. При этом не все растения требуют одинакового количества воды. Одни предпочитают расти в условиях повышенной влажности грунта, иные развиваются и при более сухой почве. Как же решить такую задачу?

Чтобы качественно и пропорционально распределять воду между растениями существуют специальные системы, которые разрабатывают как сами дачники, так и профессионалы. Такая система получила название – капельный полив. На даче она используется с большой эффективностью. Уже не нужно ходить с ручными садовыми приспособлениями (лейки, ведра, распылители, брызгалки), а также растягивать каждый раз шланг для садового полива и тратить время на это занятие.

Сделать можно капельный полив на даче своими руками. Для этого не нужно иметь особые профессиональные навыки, достаточно хорошо изучить схемы сборки и приобрести необходимые материалы (бочка и система трубопровода). Приобрести все необходимое для осуществления этой задачи с доставкой на дом, можно в интернет магазине. Есть и менее сложные способы организации капельного полива грядок на даче, реализация которых требует минимум материальных затрат и умения (пластиковые бутылки в различных интерпретациях).

Как самостоятельно сделать на даче капельный полив? Какие варианты существуют и как их реализовать?

Системы капельного полива для дачи

Существует несколько вариантов капельных систем, которые используются дачниками для организации полива грядок. Одним из самых непростых на первый взгляд, но самых эффективных, являются системы капельного полива, состоящие из насоса для подачи воды, бака (металлическая или пластмассовая емкость запаса воды), системы трубопроводов со специальными отверстиями для распыления, соединительная арматура. Для дачи такой вариант используется лучше всего, но при наличии больших грядок, которые могут достигать более 10 м. длинны. Для небольших приусадебных участков также с успехом применяют такие системы капельного полива. На их монтаж и содержание уходит меньше времени.

Принцип работы таких систем заключается в действии одного из законов физики – сообщающиеся сосуды. Согласно закону, вода в сообщающихся сосудах распределяется одинаково, независимо от параметров (длины, ширины или формы). Таким образом, вода в такой системе капельного полива для дачи (огорода) одинаково подается по всех трубопроводах, поддерживая нужное давление. Бочка устанавливается на определенной высоте от поверхности на специальные подпорки (можно металлический или деревянный каркас). К ней подсоединяют коммуникации: с одной стороны трубопроводы полива, разложенные по всему участку горизонтальными линиями, а с иной – подводка воды от магистрального водопровода или собственной скважины (колодца).

Следует отметить, что при наличии колодца и отсутствии центрального водоснабжения, нужно дополнительно установить насос. Он обеспечивает бесперебойную подкачку воды в емкость.

Орошение огорода или грядки проходит небольшими порциями и непосредственно под корневую систему растений. Таким образом, обеспечивается максимальный эффект от попадания воды в почву.

Разобравшись с чертежами и принципом работы, можно приступать к монтажу. Самодельный капельный полив на даче нужно начинать с планирования участка и нанесения на него схематического изображения всех разветвлений поливочных труб. Также на схеме обозначается их длина, размещение емкости, способ наполнения ее водой (насос, ручное наполнение ведрами, дождевая вода).

Типовой план работ по монтажу и устройства капельного полива для дачи:

На чистом листке бумаги (можно использовать специальные программы на персональном компьютере) рисуем схему огородного участка с нанесением существующих насаждений, которые необходимо обеспечить влагой, а также коммуникации (колодец, центральная водопроводная труба, магистральный шланг, иные источники наполнения бочки). Необходимо измерить расстояние между рядами и длину рядов. Такая подробная схема позволит точно рассчитать количество необходимого материала.
Необходимо спланировать размещение емкости и на это нужно обращать особое внимание. В зависимости от способа наполнения, бочка капельного полива на даче должна размещаться эргономично и рационально. Если используется насос для подачи воды в емкость, тогда ее можно ставить в любой точке участка, но не далеко от грядки и от источника подачи. Преимущественно, нужно ставить бочку как можно ближе к огороду. Высота установки варьируется в зависимости от рельефа участка (1-2,5 м.)
После установки емкости нужно планировать укладку шланга капельного полива дачи (см. фото). На одну грядку рассчитывается один шланг с разветвлением. Ответвление капельными лентами делается при помощи специальных соединителей. Центральный шланг по отношению к баку устанавливается только перпендикулярно грядке. Крепится он к емкости при помощи стартовых фитингов. Чтобы установить фитинг, в емкости, чуть выше дна, делается отверстие при помощи дрели со сверлом нужного диаметра (обычно 1/2 дюйма) или же при помощи коронки по металлу. После врезки магистральной трубы с ответвлениями необходимо спланировать вставку фильтра для очищения воды, которая поступает на полив с бака. Если этого не сделать, мусор может часто забивать капельницы, что заметно повлияет на функциональность капельного полива.
Капельные ленты в рядах устанавливаются как можно ближе к огородной культуре. Капельницы должны быть направлены также на основание растения.
Центральная магистральная труба подачи воды к баку крепится при помощи врезного фитинга с переходником. В колодце он стыкуется к насосу. Также можно использовать для организации капельного полива на даче не глубинные насосы, а наружные насосные станции. Единственный минус – под нее нужно выкопать и оборудовать приямок.
Когда все сделано, можно наполнять емкость водой и проверять систему целиком. Использование капельного полива на даче позволит решить задачу дефицита влаги в послушливые периоды во время вегетации растений.

Первый пуск поливочной системы должен осуществиться с промывки всех труб и капельниц. Для этого снимаются все заглушки, и прогоняется вода.

Существуют также инновационные системы – автоматического капельного полива. На даче их использование рационально в том случае, если огородных участков несколько и за всеми не уследишь. Тогда устанавливаются специальные датчики, которые активируют подачу воды в нужный момент, согласно выставленным настройкам. На малых участках это дело очень затратное.

Основные преимущества капельного полива:

Поскольку полив осуществляется непосредственно под стебель, есть возможность вносить удобрения в жидком виде без нанесения вреда растению.
Экономия физических сил человека, времени на организацию полива, а также позволяет рационально и экономно расходовать и равномерно распределять воду.
Исключается возможность пересыхания почвы и ее переувлажнения.
Такая система используется для всех видов огородных культур, а также садовых кустарников и деревьев (даже для орошения декоративных растений).
Регулярная подпитка растений.

Недостатки этой системы орошения:

Затраты на покупку материалов, насоса и комплектующих составляющих частей.
Требует постоянного ухода. Капельницы и фильтр часто нужно чистить.
Затраты электричества на подкачку воды в бочку.

Несмотря на все минусы, отзывы о капельном поливе на даче гласят, что плюсов значительно больше. А самое главное – это качественный и большой урожай, чего невозможно достичь без своевременного полива.

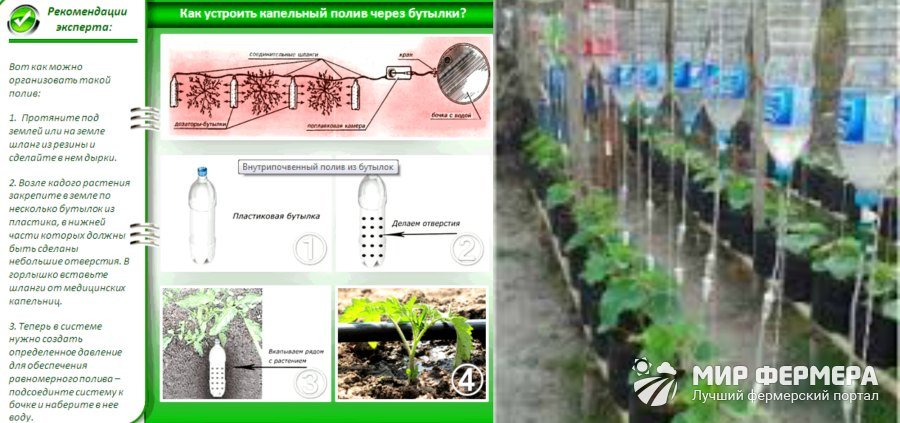

Капельный полив из пластиковых бутылок для дачи

Чтобы не тратить деньги на приобретение и обустройство системы автоматического полива посредством бака и системы трубопроводов, находчивые дачники придумали иные методы организации капельного полива на даче – пластиковые бутылки.

Как показывает практика, использование подобной оросительной системы эффективно в том случае, если необходимо на протяжении 3-5 суток обеспечивать растения необходимым количеством влаги на небольших площадях. Бывает, что на даче человек появляется не часто (в основном на выходные). Таким образом, пластиковая тара будет как нельзя кстати. Как самому сделать капельный полив на даче из пластиковых бутылок? Чтобы обеспечить полив огородных культур, необходимо взять емкости объемом от 1,5 до 3 л. Можно взять и тару побольше, но ее использование целесообразно только при выращивании садовых растений, которые требуют больше влаги, нежели многие огородные культуры.

Капельный полив бутылками на даче осуществляется двумя способами:

Используя эти методы капельного полива, также есть возможность проводить подкормку растений жидкими удобрениями. Это самые дешевые и менее затратные способы капельного полива. Единственным минусом является хлопотность и затрата времени на вырезание отверстий и создание каркаса для подвешивания бутылок. Несмотря на это, многие дачники эффективно используют пластиковые бутылки для снабжения огорода или грядки водой.

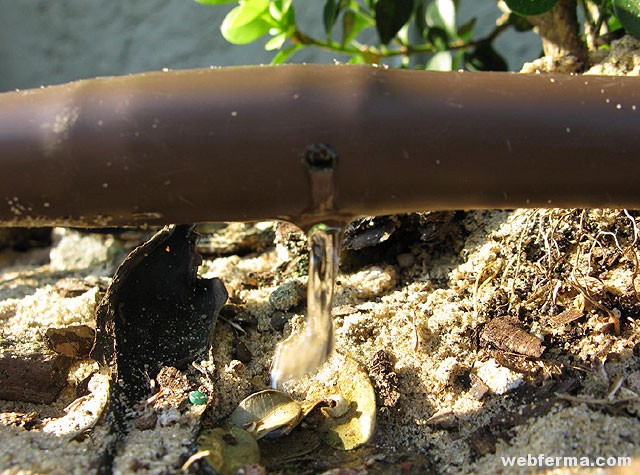

Капельное орошение – это метод медленного полива (2-20 литров в час) по системе пластиковых труб малого диаметра, оборудованных водовыпусками. Они называются капельницами или капельными водовыпусками.

Вода подается точечно к корневой зоне растений. Более 90% ее поглощается корнями, так как потери, глубокое просачивание и испарение минимизированы.

Этот метод требует более частого полива (через 1-3 дня), что создает благоприятный для растений уровень увлажнения почвы.

Эффективность методов полива

При идентичных условиях коэффициент эффективности работы будет таким:

Капельное орошение – 90%;
Стационарное дождевальная система – 75-80%;
Передвижное дождевальное орошение – 65-70%;
Самотечное орошение (по трубам) – 80%;
Самотечное орошение (по бороздам) – 60%.

Схема работы капельного орошения (фото увеличивается по клику).

Плюсы капельного орошения по сравнению с традиционными методами:

минимальный расход воды;
возможность применения почти не зависит от топографии участка;
почва не заболачивается, нет засоления;
не повышается уровень влажности при использовании в теплице;
отсутствие эрозии.

По статистике, урожайность сельскохозяйственных культур повышается на 20-40% у плодовых культур и винограда и на 50-80% у овощных. Период созревания сокращается на 5-10 дней.

Лучше один раз увидеть

Предлагаем посмотреть видео в котором подробно рассказывается о преимуществах и принципе работы капельного полива.
.mp4

Дополнительные преимущества

Предотвращение образования земляной корки у корней,
Отсутствие условий для почвенной гнили,
Возможность осуществлять орошение на участках с большим уклоном и сложным рельефом без террасирования;
Экономия воды, удобрений, труда;
Благодаря точечному увлажнению корня, сельскохозяйственные культуры усваивают до 95% поданной воды;
Возможность осуществлять орошение в любое время суток;
Нет воздействия ветра и испарения (последнее важно для теплиц);
Возможность подачи удобрений вместе с водой. Благодаря точному попаданию в прикорневую зону, экономится до 50% от обычного количества удобрения;
При капельном орошении капли не попадают на листья и стебли, что уменьшает вероятность возникновения их заболеваний. Кроме того, с листьев не смываются средства защиты от листогрызущих и сосущих вредителей в отличие от дождевания ;
Так как вода и удобрения не попадают на междурядья, распространение новых сорняков прекращается, развитие существующих замедляется;
Сбор плодов и уход за листьями осуществляется вне зависимости от времени полива.

Ленты без капельниц существенно снижают затраты на организацию капельного полива полей.

Из чего состоит система

Источник воды
Им может быть водопровод, колодец, скважина или резервуар, стоящий на высоте более 3 метров. Открытые водоемы не подходят для этих целей из-за возможного разрастания водорослей и засорения ими капельниц. В промышленном растениеводстве открытые водоемы используются после устройства песчано-гравийных фильтров. Однако, их стоимость слишком высока для малых фермерских хозяйств.
Регулятор давления
При подсоединении к водопроводу необходимо замерить давление. Если оно превышает 100 кПа (1 атм.), то необходимо установить регулятор для понижения давления.
Труба разводящего трубопровода
Для небольших площадей достаточно ПНД трубы диаметром 32 мм. Такой вид доступен на рынке или в магазине стройматериалов. Труба из вторичного сырья не подходит, так как будет деформироваться от солнечных лучей и протекать в местах соединения с другой трубой или лентой.
Лента
Плоская полиэтиленовая лента при наполнении принимает форму трубки. В нее установлены капельницы с одинаковым интервалом. Например, лента Aqua-TraXX Æ 16 мм. и с толщиной стенки 200 мк., выпускаемая в Италии, подходит для орошения моркови, огурцов, свеклы при расстоянии между капельницами в 15 см. и для помидоров при расстоянии в 30 см.
Дисковый фильтр
Очищает поток, поступающий в систему, от гидроокиси железа и взвешенных частиц, предотвращая засорение капельниц. Рекомендуется применять даже если вода из чистейшей скважины. Однако, его стоимость аналогична стоимости 100 метров ленты. Следовательно, каждый фермер/садовод/дачник сам должен решить, что целесообразнее.
Штуцеры (фитинги, стартконнекторы)
Служат для соединения элементов системы воедино. Фитинг – пластиковая деталь с резиновым уплотнителем для соединения с разводящей трубой и с резьбой с гайкой с другой – для зажима ленты.
Существуют фитинги с краном для перекрытия определенных участков. Они нужны, если рядом произрастают культуры с разной водопотребностью.
Краны, заглушки, хомуты, уплотнители и другая периферия нужны для удобства монтажа и эксплуатации.

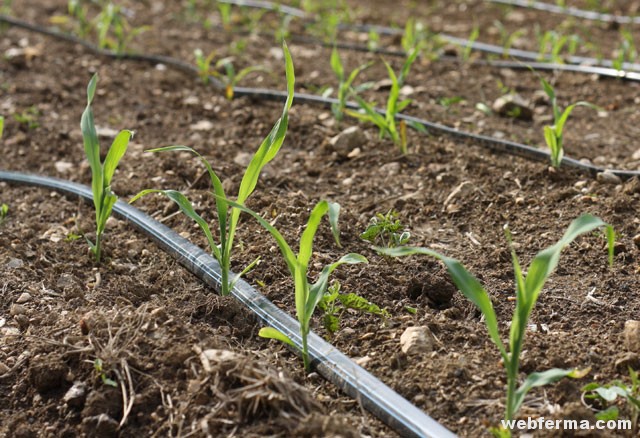

На фото - пример орошения кукурузы. На больших площадях при промышленном выращивании микрокапельницы - непозволительная роскошь.

Выбор состава систем

Оборудование	ЗА	ПРОТИВ	Где лучше использовать
Саморегулирующаяся капельница	Равномерно распределяет воду на склонах и в больших садах Препятствует засорению	Стоимость немного дороже других типов	Склоны и большие сады Кусты, деревья и многолетние травы
Шланги	Недорого Доступно везде Легко устанавливаются	Скорость увлажнения различается, особенно на наклонных участках Потеря воды на не засаженных участках Может содержать токсические примеси	Густые круглогодичные, а также многолетние грядки Небольшие сады Необходимо надежное соединение
Отдельные капельницы	Вода подается только туда, куда необходимо	Установка большого количества выпусков требует времени По мере роста растений требуется установка дополнительных водовыпусков	Молодые кусты и деревья, которые требуют орошения только в первые годы
Ряд капельниц	Легко устанавливать на больших участках Устойчивы к повреждениям Обеспечивают равномерность распределения воды Более эффективны, если правильно установлены	Не эффективны для редкой растительности, если неправильно установлены	Густые многолетние растения, деревья, кустарники Редкие растения, если выпуски установлены правильно
Капельная лента	Недорого Легко прокладывать на больших площадях Равномерный полив	Можно укладывать только прямо Недолговечна по сравнению с другими типами	Круглогодичные, многолетние и овощные культуры Временные системы для засухостойких культур
Микрокапельницы	Микро-точечная подача воды	Уровень увлажнения варьируется в зависимости от распыления воды Распыляемая вода может относиться ветром Увлажнение листвы	Стелющиеся растения, всходы и густые овощные грядки Некоторые фруктовые деревья, требующие опрыскивания листвы Торфяные почвы

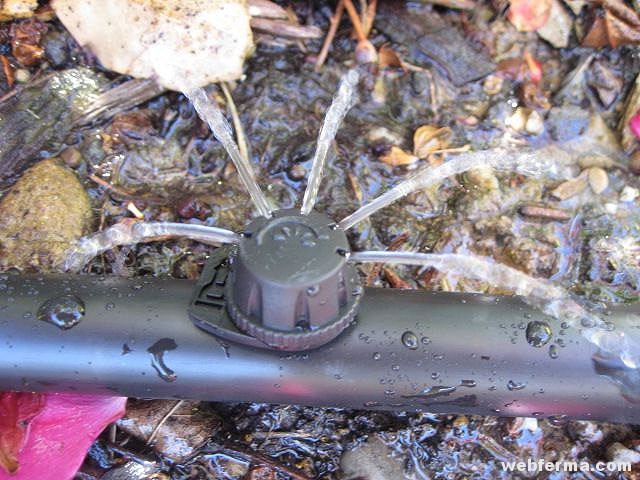

Регулируемая микрокапельница направленного (одностороннего) типа.

Установка системы

Один из плюсов - простота монтажа. Собрать капельное орошение своими руками из подобранных компонентов сможет любой неквалифицированный работник.

Планирование

Необходимо разделить участок по степени водопотребления путем наброска примерной схемы. Карта должна быть разделена на несколько частей разными цветами по следующим признакам:

Нормы водопотребления
Нужно отметить растения с высокой, средней, малой потребностью.
Инсоляция
Следует обозначить участки с прямыми солнечными лучами и тенью. При одинаковой потребности в поливе одного вида растений следует учитывать уровень испарения.
Типы почвы , если участок располагается на почвах разных типов.

Проектирование

На схему наносится расположение труб: раздаточная может быть длиной 60 м. Если вода подается в центр магистральной трубы, то возможна длина до 200 м. К ней подсоединяются боковые трубы.

Если нужно нескольких раздаточных линий, они подсоединяются к боковым трубам с помощью фитингов.

Магистральная линия идет вдоль длины участка, либо по всему периметру.

Пример монтажа с прямыми отводами. Здесь магистральная труба делит участок пополам, а от нее по обе стороны подводится вода к рядкам культур.

Для больших полей, где длина магистральной части системы превышает указанный метраж, необходимо использовать напорное давление.

Выбор капельниц осуществляется по таблице, приведенной выше. Помимо их типа, учитывается расстояние между ними и тип почвы:

Песчаная почва
Расстояние между водовыпусками примерно 28 см. Водовыпуски выбираются из расчета 3,8-7,6 л/час.
Суглинистая почва
Расстояние - примерно 43 см. Водовыпуски выбираются из расчета 1,9-3,8 л/час.
Глинистая почва
Расстояние - примерно 51 см. Водовыпуски выбираются из расчета 1,9 л/час.

При использовании микрокапельниц расстояние между ними должно быть на 5-7,5 см. больше, чем описано выше.

Для деревьев в саду и растений с более высокими потребностями в воде, нужно устанавливать по два водовыпуска рядом.

Нельзя смешивать и комбинировать капельницы с разной скоростью подачи в одной линии.

Все это отмечается на плане с указанием длины труб, размеров и количества капельниц, также отмечаются все необходимые фитинги, сгоны, концевые заглушки. По этому плану осуществляется закупка оборудования.

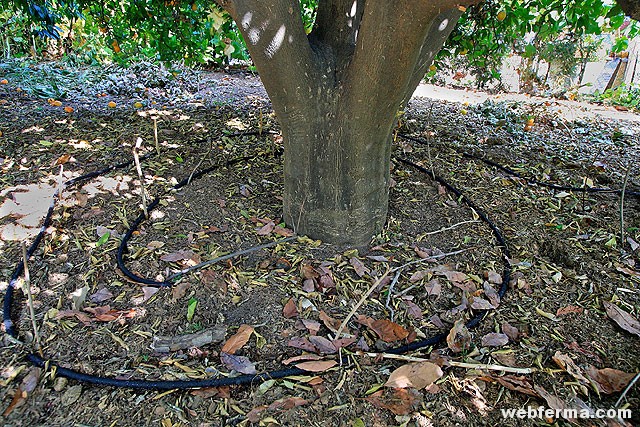

Пример прокладки ленты для капельного полива плодовых деревьев.

Монтаж системы от водопровода

Установка магистральной трубы
Отключить подачу воды в водопровод, открутить кран, соединить водопровод и трубу оросительной системы через сгонную муфту. Подсоединить капельные линии по плану. Обмотать все соединения тефлоновой лентой для предотвращения протеканий.
Установка тройника (по желанию)
С помощью тройника можно использовать один выход даже после завершения монтажа системы полива. Все оборудование подсоединяется через один выход тройникового соединителя, в то время, когда другой может использоваться для подсоединения шланга или для крана для других нужд.
Установка таймера (по желанию)
Таймер необходим для автоматического полива, позволяет включать подачу воды в определенное время.
Установка обратного клапана для предотвращения попадания загрязненной воды в питьевую.
Антисифонные клапаны не будут работать, если будут установлены выше других клапанов по течению воды, что делает их непригодными для большинства капельных систем.
Установка фильтра. Распределительный трубопровод легко засоряется ржавчиной, минералами, взвешенными частицами. Тщательность фильтрации должна быть от 100 микрон.

Отправными точками являются изучение геометрии участка и расположения на нем растений, а также местоположение и давление источника орошения.

Простейший механический таймер включения полива. Слева задается частота полива (от 1 раза в час до 1 раза в неделю), справа - продолжительность.

Подсоединение

Монтаж капельных линий.
С помощью специального инструмента нарезать трубы необходимой длины. С помощью коннекторов соединить с регулятором давления или с боковыми линиями, уложить на поверхность участка.
Добавить регулировочный вентиль перед каждой капельной линией для возможности регулировать напор, отключать определенную линию.
Зафиксировать капельные линии скобами, воткнутыми в землю.
Проделать отверстия в трубе так, чтобы капельница сидела плотно без протечек из отверстия, и установить их.
Установить концевую заглушку или регулировочный вентиль в конце каждой капельной линии. Если будет позже необходимость, вентиль позволит расширить капельную систему.
Включить воду, проверить работу системы.

Готовые наборы для капельного полива

Можно купить готовый комплект, который включает в себя все вышеперечисленные компоненты. Конечно, это имеет смысл делать только для первоначального знакомства с принципами работы.

На этом фото (увеличивается по клику) - пример такого набора. Его цена (на момент написания статьи, осень 2015г) - 19 долларов плюс доставка в Россию. Подробнее - на самом сайте Ebay .

Практический пример расчета

На участке размером 3 га (100м х 300м). планируются выращивать томаты, огурцы и капуста. Значит, система капельного орошения на нашем поле условно делится на три подсистемы (по количеству видов выращиваемых растений).

Капельное орошение грядок с томатами
Для двух двойных рядов длиной 100 метров необходимы две ленты длиной по 100 м. каждая. Расстояние между капельницами – 30 см. Каждому кусту будет выделено 1,5 литров в сутки. Расчетная скорость расхода воды из каждой капельницы равна 1,14 л/час. Следовательно, воду сюда нужно подавать в течение 1 часа 20 минут, из расчета (1,5л:1,14 л/час). Общий расход подсистемы за час равен 760 литров (2x100:0,3x1,14).
Грядки с огурцами
Орошение будет осуществляться для четырех рядов длиной по 100 метров каждый. В качестве допущения, пусть расстояние между растениями составляет 20 см., а водопотребность составляет 2 литра в сутки. Расстояние между капельницами на ленте равно 20 см. В результате подсчета расход для данной подсистемы должен составлять 2280 л/час по формуле 4x100:0,2x1,14. Время работы подсистемы - 1 час 45 минут в сутки.
Полив белокочанной капусты
Капуста выращивается на шести стометровых рядах. Расстояние между растениями - 40 см. Предположим, что каждое отдельное растение потребляет 2,5 литров в сутки. В данном случае нужно использовать ленту с расстоянием между капельницами 40 см. Расход воды в данной подсистеме будет составлять 1710 л/час (6x100:0,4x1,14). Срок подачи воды в эту часть должен быть 2 часа 10 минут в сутки.

Внимание: нормы водопотребления каждой культуры в данном примере носят примерный характер! Они должны быть уточнены для каждой конкретной культуры и каждого региона.

В результате этих расчетов выходит, что общий расход воды для всей системы должен быть 4750 л/час. Теперь необходимо проверить скорость подачи воды из источника. Это можно сделать с помощью 10-литрового ведра и секундомера. Подсчитанная таким образом скорость водоподачи позволит понять, нужен ли насос или достаточно имеющейся производительности источника.

Отличные результаты капельный полив дает при работе с такими полевыми культурами, как картофель, лук, арбуз. Прекрасно зарекомендовал себя в теплицах и при выращивании винограда.

Растения, которые выращиваются в теплице своими руками, требуют солнца, тепла и влаги. Однако непрерывно производить полив на даче своими руками, соблюдая при этом нормы полива и паузы, проблематично. Именно по этой причине многие владельцы теплиц оборудуют систему полива. Можно купить готовые конструкции или использовать подручные материалы для того, чтобы изготовить капельный полив своими руками. Стоит знать, что такие системы капельного полива практически ничем не уступают дорогостоящим системам, которые продаются в магазинах. Такие устройства не требуют водопровода.

В большинстве случаев сегодня используются такие виды систем полива:

дождевание;
капельная система;
полив внутри почвы.

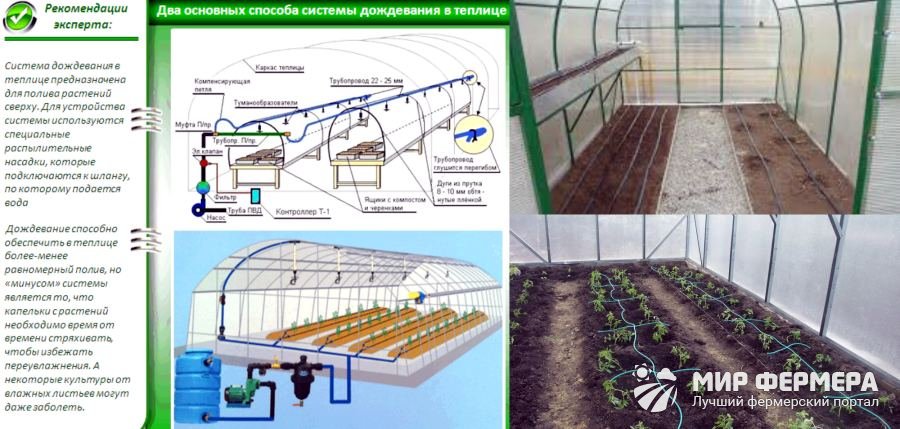

Дождевание подходит для полива растений в парнике сверху. В данном случае используются приспособления микроорошения, а также особые насадки для распыления. Недостатком является оседание на листьях растений капель влаги. Чтобы их устранить, нужно будет встряхивать растения.

Принцип конструкции капельного полива является следующим: к распылительному элементу подключают шланг капельный, включают воду, после чего при необходимом напоре дождеватель начнет разбрызгивать жидкость. Можно купить и дорогостоящие дождеватели вращающегося типа, которые имеют более сложную конструкцию и неплохие отзывы. С помощью таких устройств будет возможность производить равномерный микрокапельный полив в парнике.

Полив внутри почвы используется для орошения многолетних растений в парнике. Для реализации системы капельного полива в теплице своими руками надо будет купить ребристые шланги и трубки. Не рекомендуется экономить на данном этапе, в противном случае система быстро придет в негодность.

Технология капельного орошения подразумевает попадание жидкости лишь в зону размещения корней, в связи с чем она сможет полностью использоваться растениями. Размещаться шланги подобной системы капельного полива могут как в почве, так и на ее основании - в каждом случае растения обеспечатся нужным количеством влаги. Таким образом растения получат дополнительную защиту от сильных морозов, так как влажность земли будет высокой.

Капельное орошение подойдет для парников, в которых нет доступа к большому объему жидкости. Стоит понимать, что шланги нужны для системы полива в парнике большого объема. Система капельного орошения разрабатывается для использования в парниках, где в системе мало жидкости. В таком случае можно будет использовать бочку, которая располагается на высоте 1,6-2 м над землей.

В конечном итоге можно будет получить:

выход качественного урожая в большом количестве;
хорошие показатели использования удобрения для капельного полива;
снижение восприимчивости растений к болезням.

Стоит заметить и то, что в данном случае не смогут развиваться сорняки, а почва сможет «дышать».

Разные культуры высаживаются в разное время, поэтому основные детали конструкции можно установить еще в апреле. В процессе высадки растений можно будет подключать дополнительные ленты.

Организация капельного полива на дачном участке сильно отличается от обустройства полива на поле больших размеров. Суть одна - шланг или ленту раскладывают вдоль рядов выращиваемых растений, после чего через капельницы подается жидкость. Можно организовать микрокапельный полив или подавать воду небольшой струей.

Говоря о том, как самому сделать капельный полив, стоит заметить, что надо позаботиться об оптимальном давлении в системе. Для этого будут нужны насосные конструкции. При большом давлении ленты нужно будет заменить прочными шлангами.

Стоимость системы капельного орошения для участка небольших размеров является невысокой, так как шланги можно использовать регулярно в течение 18-20 лет. Внутри шлангов присутствуют лабиринты. В результате под каждое растение будет подаваться одинаковое количество жидкости.

На участке с огородом не нужно обустраивать систему с высоким давлением. В таком случае вода не должна попадать во всей уголки системы, поэтому дорогостоящие капельные шланги можно заменить поливными лентами. При выборе производителя надо обратить внимание на отзывы.

От солнечных лучей элементы можно будет прикрыть мульчей. Подобную конструкцию можно с легкостью демонтировать и разместить в гараже в зимний период времени. За счет правильной установки капельного полива можно будет продлить период службы ленты для полива на несколько лет.

Комплектующие для монтажа

Чтобы изготовить самодельный капельный полив, понадобятся такие элементы:

эмиттерная лента для капельного орошения;
водопроводная трубка из полиэтилена диаметром 30 мм;
схема капельного полива для теплицы с указанием всех компонентов конструкции;
резервуар из пластика;
фитинги, с помощью которых можно будет соединять отдельные части трубки из полиэтилена;
контроллер;
фото готовой конструкции;
кран;
футорка;
фильтр очистки воды;
инжектор для капельного полива;
муфты;
шланги;
штуцеры или краны с уплотнительным элементом из резины;
форсунки.

Важным элементом является фильтр очистки воды. Деталь должна быть такой, чтобы ее легко можно было разобрать и промыть вручную. Стоит понимать, что данную операцию периодически нужно будет повторять. Фильтр нуждается в чистке, если резервуар не герметичен и в него попадает различный мусор. Если фильтр не будет регулярно прочищаться, то мусором забьется все устройство капельного орошения. В результате нужно будет разбирать систему и производить замену большинства деталей.

Для прокладки полива будет необходим уголок или тройник, а также отрезок трубки, который соответствует по длине высоте, на которую поднимается резервуар над землей. Данным отрезком нужно будет соединить уголок и подающий узел резервуара. К уголку должна быть присоединена трубка, от которой передается влага в капельные ленты для полива.

Как соорудить систему полива

Монтаж капельного полива производится согласно схеме, которая изображена на фото 1.

Капельное орошение не получится реализовать путем проделывания углублений в старом резиновом шланге. Прежде всего понадобится создать внутри конструкции необходимое давление, чтобы по всему шлангу микрокапельный полив происходил равномерно. Это особенно важно в случаях, если имеется неровное основание земли. Капельная система может быть изготовлена с помощью использования ПВХ трубок или изделий из металла. Неплохим вариантом является и использование жестких шлангов.

Вода из подобных трубок просочится в почву в местах стыка. Дополнительно нужно будет проделать необходимое количество отверстий небольших размеров. Для избежания засорения системы под трубки нужно будет подсыпать гравий, после чего укрыть настил полиэтиленовой пленкой. Данным материалом можно покрыть и верхнюю часть трубок.

Последовательность действий будет такой:

Прежде всего понадобится определить место под резервуар из пластика. Расход воды при капельном поливе будет зависеть от давления в конструкции. К примеру, эмиттерная лента будет расходовать примерно 4 л/час, однако это при давлении в 1 бар. Если бочка будет поднята на 1 м, то давление в конструкции будет лишь 0,1 бар. Этого хватит, чтобы начался полив, но будет расходоваться жидкости в несколько раз меньше. Соответственно, в теплые дни можно будет использовать систему на постоянной основе.
Далее понадобится сделать врезку в резервуар, отступив от дна 5-7 см. Мусор постоянно скапливается на дне, поэтому стоит позаботиться о том, чтобы он не попадал в конструкцию.
Над грядкой, которую нужно будет поливать, нужно разместить горизонтальный опорный элемент. Деталь должна располагаться на высоте 1,3 м над землей.
На опорном элементе нужно будет закрепить несколько емкостей из пластика. В нижней части каждой из них нужно просверлить отверстия в нужном количестве.
В углубления понадобится вставить внатяг иглу из пластмассы.
Далее в емкости надо будет налить воду. Расход следует выставить так, чтобы все капли просачивались из крайней части капельницы.

Данную систему можно увидеть на фото 2.

Можно купить в магазинах и готовое оборудование для капельного орошения. Схема может предусматривать монтаж таймера, который задает точное количество подаваемой жидкости. Автономную систему можно сделать путем монтажа насосной конструкции и устройств для автоматизации.

В результате можно не беспокоиться о заболеваниях земли.

Для монтажа капельного полива своими руками в парнике будет нужен водопровод. Наличие данного элемента является большим преимуществом.

Сооружение системы с помощью готового набора

Вместо покупки готовой системы можно соорудить конструкцию самостоятельно. Понадобится лишь приобрести бюджетный набор для полива «Теплица Cicle» и фильтры.

Подготовительные работы, которые надо будет выполнить

Понадобится подготовить план территории с указанием всех грядок, которые требуют полива. Надо продумать расположение всех трубок системы и шлангов для капельного орошения.

На схеме нужно будет разметить все места скрепления трубок - это нужно для того, чтобы корректно произвести расчет нужного количества элементов для крепежа и кранов. В качестве элементов для фиксации можно использовать фитинги, тройники или стартовые коннекторы. Последние монтируются в трубку. На расчет количества капельниц влияет вид растений. К примеру, для овощей оптимальным является расстояние между капельницами от 0,3 до 1,5 м.

Магистральные трубки рекомендуется использовать пластиковые, так как они имеют низкую стоимость и не будут ржаветь. Кроме того, данные детали можно использовать для перемещения жидких удобрений для растений. Для этого надо будет установить инжектор для капельного полива.

Монтаж емкости с жидкостью

На следующем этапе понадобится взять бочку и зафиксировать ее на высоте 1,2-1,6 м над местом, где будет расположен капельный полив в теплице. Далее подготовленную емкость надо подключить к централизованной системой водоснабжения.

Другой вариант - заправлять емкость шлангом или подвести трубу водостока от частного дома и время от времени наполнять емкость дождевой водой. Последний вариант является бюджетным и может использоваться лишь в крайнем случае. За день жидкость в емкости нагреется, ночью можно будет включить теплый и приятный для растительности полив на даче своими руками. Обязательно надо будет укрыть резервуар от лучей солнца, в противном случае вода может зацвести. Стоит позаботиться и о том, чтобы жидкость не нагревалась слишком сильно. Большинство растений негативно относятся к горячей воде.

От подвешенной емкости необходимо проложить основную трубку, толщина которой должна быть минимум 25 мм. В данном случае можно использовать трубку из полиэтилена - в ней можно будет с легкостью высверлить отверстия необходимых размеров.

Все шланги можно укладывать в почву, закапывать или подвешивать на опорных элементах. Самым простым и бюджетным вариантом является прокладка шлангов в почве. Однако в данном случае следует позаботиться о том, чтобы монтируемые детали были непрозрачными.

Расчет ленты для полива и монтаж стартера

Далее надо будет рассчитать оптимальное количество рядов в парнике. Это нужно сделать в случае, если планируется под ряды укладывать ленту для полива. Если планируется сделать 10 рядов по 15 м, то понадобится 150 м ленты. Рекомендуется покупать данный элемент с запасом.

Чтобы лента для полива служила долго, понадобится установить фильтр тонкой очистки воды. Наличие данного элемента позволит увеличить период службы конструкции. Обязательно следует произвести расчет количества элементов для фильтрации. В лентах есть эмиттеры с лабиринтами, которые способны выровнять давление жидкости по длине ленты. Именно данные элементы и забиваются мелкими частицами. Фильтр и переходник на трубку монтируются после подсоединения крана к резервуару из пластика.

Трубка устанавливается перпендикулярно грядкам. Крайнюю часть можно заглушить или смонтировать кран для промывки конструкции.

Далее понадобится выполнить монтаж стартера или миникрана. Для него нужно подготовить отверстие в основной трубке диаметром приблизительно 15 мм. Когда отверстие будет высверлено, понадобится вставить уплотнительные элементы из резины и стартеры. В конце ряда ленту для капельного полива полей нужно будет заглушить. Для этого нужно обрезать крайнюю часть на несколько сантиметров, после чего конец ленты понадобится скрутить. Отрезанную часть следует надеть на скрученный конец.

Напротив каждой полосы полива надо будет проделать отверстие под монтаж штуцера для соединения. Когда все соединители будут установлены, понадобится подключить к ним ленту. На конце ее нужно будет обязательно заглушить. Чтобы это сделать, понадобится отрезать под кольцо кусок ленты шириной 1 см, сложить конец ленты и надеть кольцо.

Можно использовать и готовые заглушки. Если в продаже их найти не получилось, подобную деталь можно изготовить из дерева. Другой вариант «склеивание» шлангов при помощи термической обработки. Для этого надо разогреть крайнюю часть трубки и концы шлангов пламенем свечки, после чего сильно сжать пассатижами.

Далее понадобится смонтировать электрический контроллер, который работает от аккумуляторных батарей. Однако устанавливать и подключать все приобретенные устройства можно будет лишь после формирования грядок. Контроллер позволит автоматизировать систему.

Капельный полив своими руками (видео)

Запуск изготовленной конструкции

Перед выполнением полива понадобится тщательно промыть установленную конструкцию. Для этого надо демонтировать заглушки и опустить их в воду. Надо подождать, пока не начнет течь только чистая жидкость. Когда система капельного полива для теплиц будет запущена, понадобится лишь изредка производить чистку фильтров. Подобные действия гарантируют большой срок службы системы.

Недостатком конструкции является то, что все растения будут получать одинаковое количество воды. Для решения данной проблемы нужно будет заранее предусмотреть рассадку растений правильными группами.

Систему следует выбирать исходя из того, какой полив в теплице своими руками нужно будет производить. Следует учесть тип растений, размеры парника и возможность в него периодически наведываться. Благодаря системе капельного полива для теплиц будет возможность выращивать растения в пакетах из полиэтилена, при этом им не будут страшны морозы.

Резервуар должен быть пластиковым, так как даже небольшая ржавчина может забить углубления в ленте. Система перестанет полноценно функционировать, что негативно может сказаться на растениях. Фильтр нужно как минимум 4 раза в месяц прочищать от накапливаемого мусора. Удобрения можно вносить прямо в конструкцию, однако они должны с легкостью растворяться в воде. После этого резервуар обязательно нужно будет заполнить отфильтрованной водой и включить устройство на полив минимум на 7-10 минут.

В осенний период систему нужно будет разобрать, промыть и спрятать в гараж.

Особенности использования системы

Использовать конструкцию подобного типа можно и для полива домашних растений. Это может быть, к примеру, только что пересаженная рассада цветов.

Достаточно часто система капельного орошения производит неравномерный полив большого участка. При экономном поливе вода будет плохо вытекать из крайних отверстий, попадая только в первые. При увеличении напора расход жидкости может вырасти в несколько раз, при этом растения могут пострадать от излишков влаги.

Для подобной проблемы есть решение: понадобится смонтировать специальную деталь, которая называется дозатором. С помощью данного элемента можно выполнять регулировку давления. Капельный дозатор можно приобрести или изготовить самостоятельно из пластиковой емкости.

Капельный полив своими руками для небольшого участка (видео)

Капельное орошение является выигрышным вариантом для любого климата. Подобное орошение отлично работает даже при минимальном давлении, его легко чистить и собирать на зиму. Систему можно заглубить в почву для увеличения срока службы или разместить на основании земли. Если на зиму надо будет убрать шланги с грядок, то из них надо будет обязательно удалить влагу. Для этого понадобится поднять шланг за крайнюю часть, после чего немного подержать в воздухе, чтобы вода слилась. Подобный шланг с легкостью можно намотать на бобину и хранить в подвальном помещении до весны.

Можно не только купить готовую систему капельного орошения, но и заказать услуги специалистов для того, чтобы выполнить монтаж капельного полива огорода. Однако дачники, которые не хотят расходовать большое количество денежных средств, могут собрать подобную конструкцию своими руками. Такой подход существенно сэкономит финансовые средства. Говоря о том, как сделать капельный полив своими руками, стоит знать, что понадобится лишь соблюдать технологию и подготовить все нужные детали.

В результате можно будет получить качественную систему, которая сможет не только ускорить рост урожая, но и облегчить трудовые затраты на участке.

Галерея: капельный полив своими руками (15 фото)

Как сделать систему капельного полива своими руками

Сделать такое орошение своими руками можно, но гораздо быстрее и удобнее купить готовую конструкцию и собрать ее на месте.

Как собрать конструкцию своими руками будет описано ниже, но для начала постараемся разобраться, какие подготовительные работы нужно провести, чтобы она функционировала без сбоев.

Подготовка территории

Перед тем, как сделать подобное орошение, нужно подготовить участок. В нашем случае рассматривается установка полива в теплице, поэтому возьмем в качестве примера конструкции закрытого грунта (рисунок 1).

Автоматическое орошение предполагает установку резервуара для хранения воды и распределения лент по грядкам. Важно, что монтировать конструкцию нужно сразу по готовым грядкам, и в дальнейшем менять их расположение не рекомендуется. Конечно, увеличить или уменьшить количество и размер грядок можно, но в этом случае понадобится проводить сборку повторно.

Рисунок 1. Подготовка помещения к монтажу оросительной системы

Ленты раскладывают по грядкам так, чтобы капельницы находились возле основных растений. На концах труб устанавливают заглушки, которые предотвратят потерю воды. Они должны быть съемными, чтобы во время чистки системы воду можно было быстро спустить.

Установка емкости

Емкость для хранения воды должна располагаться в начале здания. Ее нужно ставить на возвышении (около 2 метров над поверхностью грунта), чтобы вода под действием силы тяжести поступала в трубы (рисунок 2).

Рисунок 2. Установка емкости для хранения воды

Если в самом помещении недостаточно места для бака, его можно установить и за пределами конструкции, проложив трубы по земле. Но в данном случае на зиму воду нужно обязательно спускать, чтобы она не повредила бак при замерзании.

Монтаж стартера

В готовых наборах все необходимые элементы (кроме бака) предоставляются в комплексе. На месте нужно только подключить шланг к емкости, установить стартер на бак и запрограммировать его на автоматическое включение и выключение с помощью датчика.

Стартер подключают к баку, просверливая в магистральной трубе отверстие диаметром примерно 14 мм. Именно этот прибор запускает воду и останавливает ее при необходимости. Если вы покупаете не готовое изделие, а только его части, тщательно выбирайте стартер. Он должен быть достаточно мощным, чтобы обеспечить водой все растения, поэтому при покупке обязательно принимают в расчет количество грядок и площадь самого помещения.

Как рассчитать капельный полив на свой участок

Чтобы конструкция для увлажнения почвы точно соответствовала размеру вашей теплицы, нужно точно рассчитать длину лент и их количество.

Для этого нужно измерить длину грядок. К примеру, если у вас есть 10 грядок по 15 метров длиной, нужно купить чуть более 150 метров ленты. Запас необходим для того, чтобы устранить возможные потери при монтаже. На конце каждой ленты обязательно устанавливают заглушки, а возле бака с водой - фильтры тонкой очистки, чтобы шланги не засорялись мусором, песком или остатками растений.

Как самому сделать капельный полив

Как самому сделать капельный полив в теплице без больших финансовых затрат, подскажут советы, приведенные ниже.

Из бутылок

Для небольших зданий отлично подойдут самодельные конструкции из пластиковых бутылок.

Чтобы самому сделать полив на даче или в теплице по данному методу, нужно использовать такую пошаговую инструкцию (рисунок 3):

Вдоль грядок раскладывают шланг и сверлят в нем отверстия. Шланг можно раскладывать как на поверхности земли, так и под землей. Последний способ более приемлемый для конструкций закрытого грунта.
Возле каждого растения устанавливают пластиковую бутылку с отверстиями в нижней части.
В горлышко каждой бутылки вставляют медицинскую капельницу, которую подсоединяют к шлангу.

Рисунок 3. Монтаж орошения из бутылок

Такая конструкция обеспечит постоянное поступление влаги непосредственно к корням растения. Но для этого нужно, чтобы в ней было стабильное давление воды, емкость устанавливают на возвышении, а магистральную трубу снабжают стартером.

В видео показано, как можно сделать подобную конструкцию из пластиковых бутылок.

Из медицинских капельниц

Сделать такой полив в теплице самому можно и с помощью медицинских капельниц. Принцип остается тем же, что и при монтаже конструкции из бутылок (рисунок 4).

По всей длине грядок раскладывают гибкий шланг, который присоединяют к магистральной трубе и емкости для хранения воды. В шланге сверлят отверстия, в которые вставляют капельницы со специальными клапанами, через которые к растениям будет поступать вода.

Рисунок 4. Схема монтажа орошения из медицинских капельниц

Основное отличие такой системы в том, что вода поступает не к корням, а на поверхность грунта, причем количество капельниц может быть любым.

Автоматический капельный полив

Автоматизация внесения влаги существенно облегчает уход за растениями, так как насыщение почвы влагой осуществляется практически без вмешательства человека.

Для монтажа подобной конструкции на емкость для воды устанавливают контроллер, работающий на автономном аккумуляторе. Бак, в свою очередь, подключают к водопроводу, и когда он пустеет, происходит автоматическое наполнение. Также автоматизация предполагает установку датчиков, которые будут запускать и выключать увлажнение почвы по времени.

Как самому сделать капельный полив в теплице

Собрать систему точечного орошения самому - вполне посильная задача. Для этого нужно купить готовый набор и просто смонтировать его на месте.

Примечание: В данный момент самыми популярными изделия считаются Дуся и АкваДуся. Последняя полностью автоматизирована, тогда как первая считается простой и подходит даже для небольших теплиц.

Чтобы правильно провести монтаж, нужно следовать некоторым рекомендациям :

Сделать план монтажа и схематически начертить расположение шлангов и капельниц;
Установить емкость для воды над поверхностью грунта, чтобы поддерживать стабильное давление в трубах;
Разложить по грядкам трубы или гибкие шланги для подачи воды;
Установить стартер и электронные датчики на магистральную трубу и емкость для воды, чтобы автоматизировать полив.

На завершающем этапе готовую конструкцию в обязательном порядке тестируют, чтобы проверить, нормально ли поступает вода и не протекают ли шланги.

От системы центрального водопровода

Если на вашем участке есть водопровод, сделать автоматический полив в теплице не составит труда. Для этого достаточно подключить емкость для хранения воды к центральному водопроводу и установить специальный датчик, который будет наполнять бак.

Подобная конструкция позволяет практически полностью автоматизировать полив, но следует помнить, что на зиму все ее элементы просушивают и убирают.

Как работает система капельного полива для теплицы

Принцип работы подобных конструкций в теплице достаточно простой. Вода постоянно хранится в специальном баке и поступает в трубы или шланги под давлением.

Во всех шлангах делают отверстия, в которые вставляются капельницы. Через них вода просачивается небольшими каплями и попадает в почву. Именно такой способ обеспечения влаги считается самым удобным, так как все растения без исключения получают нужное количество воды. Однако оставлять оросительную конструкцию без внимания тоже нельзя: клапаны, шланги и капельницы нужно периодически проверять, чтобы вовремя устранить засор или неполадку.

В теплицах часто выращивают не только овощи, фрукты и зелень, но и комнатные растения в горшках, которым также необходим качественный полив (рисунок 5).

Рисунок 5. Схема и пример монтажа оросительной конструкции для закрытых грядок и комнатных растений

В данном случае система станет выгодной по нескольким причинам. Во-первых, ее можно установить не только на грунте, но и на вертикальных стеллажах. Во-вторых, конструкция позволяет подвести трубки к каждому горшку и растению.

Как выбрать капельный полив для теплицы

Успех увлажнения почвы во многом зависит от качества выбранной системы. Чтобы купить по-настоящему хорошее изделие, обратите внимание на несколько важных параметров (рисунок 6):

Мощность насоса и его функции: в качественных изделиях он не только запускает саму систему, но и создает нужный уровень давления.
Стенки шлангов должны быть прочными, чтобы в процессе эксплуатации вода не прорвала их.
Датчики должны быть простыми в управлении: от этого будет зависеть удобство эксплуатации.

Рисунок 6. Инструменты для сбора системы своими руками

Как правило, качественные изделия стоят дороже, но поскольку их эксплуатация длится годами, экономить на подобном приобретении не стоит.

Как выбрать капельную ленту для полива

Ключевую роль в использовании такого орошения играет лента - гибкий шланг, который раскладывают по грядкам и подводят к растениям.

При покупке внимательно осмотрите ленту. Она должна быть достаточно прочной, но в то же время гибкой, чтобы на ней образовывались заломы из-за которых вся система в будущем может выйти из строя.

Технология сборки таких оросительных конструкций показана в видео.

Главной гарантией того, что на дачном участке, огороде или в саду будут высокие урожаи фруктов, ягод, овощей и быстрый рост цветов, можно смело назвать качественный полив. Среди распространенных вариантов орошения на одно из первых мест выходит система капельного или точечного полива. К ее основным достоинствам относятся общедоступность и экономичность.

Капельный полив: удобно и красиво

Плюс ко всему, в сравнении с традиционными способами полива с применением шлангов и распылителей, капельное орошение обеспечивает вдвое меньший расход воды. Отметим, что современные технологии позволяют сделать систему подачи воды полностью автоматизированной. Для этого достаточно ввести в программу блока управления поливом требуемые параметры времени и период подачи воды.

Обустроить капельный полив у себя в огороде своими руками возможно даже без специальных знаний. Необходимо только разобраться в принципе работы конструкции при помощи схем и фото данной статьи. Читайте также: ,

Разновидности капельного орошения

Существуют различные системы капельного полива, при этом среди нескольких вариантов можно выделить три самых популярных:

Капельный шланг. Базовым компонентом выступает труба с толстыми стенками, чаще всего полиэтиленовая. Такие трубы рассчитаны на давление до 3 атмосфер, что делает возможным подавать воду на сотни метров. В стенке шланга с одинаковым периодом располагаются эмиттеры или капельницы с расчетом на конкретный расход воды. Как правило, он колеблется в пределах от 1 до 2 литров в час. Для установки такой системы используются пластиковые фитинговые элементы. Также предусмотрена возможность демонтажа конструкции на зимнее время года.
Капельная лента. Гибкая трубка с тонкими стенками, толщина которых составляет 0,12-0,6мм, подключается непосредственно к магистральному шлангу. Ее внутренний диаметр в большинстве случаев составляет 16 или 22мм. Установка и монтаж производится при помощи фитингов и коннекторов со стандартными размерами 1/2 и 3/4 дюйма. Такие ленты могут достигать в длину сотни метров и способны пропускать до 500 литров в час.
Внешние микрокапельницы с конкретным расходом воды. В их качестве могут выступать форсунки и разбрызгиватели разнообразных моделей. Они обеспечивают полив в виде капель или микроструй. В отдельных конструкциях предусмотрена регулировка интенсивности полива. Место расположения капельниц – наружная сторона труб или на трубчатых ответвлениях. Также возможен монтаж на обычный шланг, на котором можно располагать в требуемых местах капельницы с самопробивными штуцерами.

Капельный полив самотеком без насоса

Подача воды под действием гравитации без насоса – один из вариантов осуществления капельного полива. Такая система предусматривает наличие накопительной емкости. Ей может быть обычная бочка или другой резервуар. Накопитель наполняется водопроводной водой или из природного водоема. Иногда применяется отстоявшаяся дождевая вода.

Особенностью системы капельного орошения является то, что ее могут засорять живые организмы и мелкая растительность водоемов и мусор.

Таким образом, подойдет вода далеко не из любого водоема, а поверхность бака должна быть устойчива к коррозии и разрушению. Бочка из пластика, синтетики или оцинкованного железа - самые подходящие варианты водозаборных емкостей. Чтобы в бочку не попадали листья или мусор, она должна иметь крышку.

Размеры бочки зависят от расхода водных ресурсов. Объем должен быть достаточным для обеспечения необходимого полива. Согласно нормативам потребления, капуста требует 2,5 литра в сутки, картофель – 2 литра, а куст томатов – 1,5 литра. В результате владельцу дачи или огорода нужно в индивидуальном порядке рассчитывать суточный расход, в соответствии с числом кустов рассады и деревьев. Знание этих данных пригодится и при выборе системы орошения.

Полив осуществляется за счет давления воды в приподнятой над землей бочке

Чтобы обеспечить давление воды в системе 0,1-0,2 атмосфер, резервуар должен быть устроен на высоту 1-2 метра над землей. Немаловажно следить за чистотой воды, поступающей из бочки. В целях предотвращения попадания накопившегося мусора в шланг, сливное отверстие следует разместить на 100мм выше дна бака. В такой конструкции также нужен сетчатый или другой фильтр. Системы полива с самотеком рассчитаны на небольшое давление, вследствие чего им подходят только некомпенсированные капельницы, так как компенсированные поддерживают давление водного потока постоянным при избыточном давлении.

Если планируется применение гербицидов и удобрений, стоит предусмотреть в системе отдельный узел фертигации для разведения жидких форм препаратов. После каждой процедуры системе полива требуется очистка. Для этого нужно, чтобы система, заполненная чистой водой, проработала нескольких минут. Фильтр тоже нуждается в периодической чистке. Осуществлять ее необходимо еженедельно.

Правила монтажа и ухода за системой капельного орошения

Сборку системы полива на даче или приусадебном участке следует делать в определенной последовательности, соблюдая ряд простых правил:

Начинают монтировать систему орошения с узла забора воды. Питание может осуществляться из водопровода, водоема, скважины, колодца или специального резервуара. При монтаже емкости для воды будут необходимы отвод, имеющий наружную резьбу, и кран с внутренней резьбой 3/4 дюйма.
При содержании в воде примесей и частиц крупного размера нужно предусмотреть сетчатый или дисковый фильтр.
Далее устанавливается смесительный узел. В нем насыщают воду химикатами и удобрениями или подают питательные вещества. Узлом фертигации является резервуар, где происходит разведение соответствующих препаратов, который присоединяют к поливочной системе с помощью трубки с дозатором в необходимом месте.
Для устройства магистрального трубопровода используются пластиковые трубы из ПНД диаметром, начиная с 32мм или полипропиленовые трубы. В принципе, подходят любые трубы, которые отвечают требованиям системы.
Следующий этап – монтаж распределительной сети. Микротрубки или поливочные капельные ленты раскладываются на орошаемых участках.

В процессе монтажа требуются фитинги: коннекторы и штуцеры, тройники и уголки.

Внесение удобрений в системе капельного орошения

Создавая систему капельного полива своими руками, стоит учитывать некоторые нюансы:

Прокладывать магистральную трубу следует под углом 90 градусов к рядам грядок. Это сделает удобным подключение разветвлений.
Избежать загрязнения системы полива поможет заглушка, установленная на конце трубы самого трубопровода. Ее необходимо снимать в процессе прочистки поливной магистрали.
Просверлив отверстия в трубе ленточной конструкции, первым нужно накрутить старт – корректор, на который плотно надеть ленту. Саму ленту необходимо заглушить на противоположном конце, чтобы добиться герметичности и иметь возможность промывать и продувать ее засорившиеся участки. Сделать это возможно при помощи отрезанного от ленты колечка шириной 1см, которое плотно ляжет на ее подвернутый конец.

Использование полипропиленовых труб

Ничто не мешает соорудить капельный полив своими руками из полипропиленовых труб. Данный вариант капельного полива из пластиковых труб обладает массой достоинств. Эти трубы прочны, эластичны и характеризуются низкой плотностью. Полипропиленовые трубы достаточно устойчивы к ударам гидравлического характера и перепадам температуры.

Современные присадки позволяют стенкам полипропиленовых труб оставаться невредимыми под действием ультрафиолетовых лучей. Труба не повреждается, если в системе замерзла вода, за исключением ее полного наполнения. Кроме того, устройство капельного полива из полипропиленовых труб своими руками обойдется дешевле, чем из ПНД, так как стоимость комплектующих под сварку ниже, чем сборные конструкции на резьбе.

Схема капельного полива из полипропиленовых труб

Трубы из данного материала подходят для создания магистрального трубопровода и для распределительной сети с капельницами. В последнем случае отверстия можно просверлить в нужных местах. Диаметр подбирается на практике при полностью смонтированной системе.

Конечно, при работе с пластиковыми трубами имеются и свои минусы:

Использование специального паяльника.
Систему нельзя разобрать на зимний период или для чистки.
По сравнению с ПНД, полипропиленовые трубы обладают меньшей устойчивостью к замерзанию воды в конструкции. По этой причине всю систему перед зимой необходимо продувать с помощью компрессора.

Разновидности капельных лент

Коль скоро мы взялись соорудить капельный полив своими руками на даче или огороде, необходимо правильно выбрать поливочную ленту. Выбор вида ленточного устройства определяется конкретными условиями на Вашем участке. Существует три основных вида лент:

с лабиринтом;
щелевого типа;
эмиттерные.

Тип капельной ленты указан на маркировке

В первом случае на поверхности трубки имеется встроенный элемент – лабиринт. Такая структурная особенность позволяет замедлять водный поток в ленточном стволе и упорядочить протекание воды через отверстия. К сожалению, внешнее расположение лабиринта приводит к тому, что в процессе укладки ленты существует большая опасность его повредить.

Отверстия в лентах щелевого типа для вытекания воды проделываются с помощью лазера с промежутком от 20 до 100см. Внутрь вдоль всей ее длины встраивается лабиринт, чтобы предотвратить турбулентность движения воды. Ленту необходимо устанавливать лабиринтом вверх. Это способствует равномерному выходу воды сквозь отверстия. Это самый легкий вариант организовать полив, который не требует значительных расходов. Единственное, о чем стоит помнить при выборе щелевого типа, – это необходимость в качественной фильтрации.

Отличительная черта эмиттерного вида – наличие дополнительных отверстий, встроенных плоскими капельницами, которые обращены внутрь. Смысл заключается в том, что капельницы располагаются на внутренней, а не внешней поверхности стенки, в результате чего внутри ленты возникает турбулентное движение воды. Благодаря ему происходит самоочищение капельниц.

Также при выборе ленты важна толщина стенки. Если планируется укладка под землей, то толщина ленты должна составлять 0,2мм. В случае обустройства капельного полива на поверхности земли подойдет трубка с меньшей толщиной стенки.

Самостоятельный монтаж капельной системы

Ниже приведена схема того, как в домашних условиях самостоятельно собрать капельный полив на приусадебном участке. Примером послужит оснащение поливом участка площадью 150м2 с 10 рядами высаженной клубники, длина которых составляет 12 метров.

Для самодельной системы понадобится капельная лента длиной 110-140м. При расположении эмиттеров или перфорации через 30см пропускная способность системы составит порядка 4-х литров в час. Ориентировочное давление без использования насоса – 0,1 атмосфера, для поддержания которого бак системы полива необходимо разместить в 1 метре над землей. Создать давление воды в 1 атмосферу невозможно, так как в этом случае понадобилось бы поднимать резервуар с водой на десятиметровую высоту. В результате недостаточного давления пропускная способность падает в три раза - до 1,3 литра в час. В результате время полива увеличивается втрое.

Капельный полив клубники - правильное решение

Последовательная схема действий для создания своими руками капельного полива:

Подсоединить кран к штуцеру емкости, после чего поставить фильтр.
При помощи соединительной муфты подключается распределительная труба и укладывается перпендикулярно к грядкам для полива. Если площадь меньше 300м2, подойдет труба 32мм. Саму трубу необходимо прокладывать параллельно горизонту, а поливные ленты - с уклоном. Окончание трубы на противоположной стороне участка нужно закрыть с помощью съемной заглушки или установить вентиль, чтобы облегчить профилактическую промывку.
Напротив грядок клубники нужно просверлить трубу, навернуть штуцеры с прокладками или установить краны. Последние обеспечат раздельное отключение каждого ответвления полива при необходимости. Также можно подсоединить трубы, изначально снабженные старт-коннекторами.
Вдоль всей грядки клубники уложить эмиттерные ленты. Один из концов трубки следует надеть на штуцер, а другой заглушить.
При применении общей капельницы для полива нескольких кустов следует присоединить к ней разветвители-минифолды в виде трубочек и уложить их возле корней насаждений.

Пример установки капельного полива от центральной водопроводной системы

Такой емкости хватит надолго

Прежде, чем обустроить капельный полив от центральной водопроводной сети, следует выбрать способ того, как конструкция будет присоединяться к водопроводу. Возможно непосредственное соединение с вентилем или подключение посредством накопительного бака.

Давление в муниципальном водопроводе составляет в норме 4 атмосферы, но, принимая во внимание его скачки и гидроудары, эта цифра может колебаться в пределах от 2 до 7,5. Учитывая тот факт, что для капельного полива обычно используются ленты с низким рабочим давлением (порядка 0,2-1,5 атмосфер) во избежание разрыва системы из-за сильного напора воды, между краном и центральной трубой ставят редуктор, который понижает давление.

Еще один способ понизить давление до нужных цифр – использование накопительной емкости, которая обладает перепускным клапаном. Она наполняется водой до конкретно установленного уровня, который контролирует клапан, регулируя подачу воды. Оттуда вода попадает в систему самотеком через штуцер в низу бака. В случае создания системы полива своими руками в качестве перепускного клапана можно использовать стандартный клапан от унитазного бачка.

Фильтр в капельном поливе является необходимым элементом системы

Пошаговая инструкция одного из простых вариантов укладки капельного полива на даче или огороде:

Сбор узла фильтрации. Он состоит из 2 фильтров, а именно: фильтра-грязевика и фильтра для тонкой очистки. Между собой фильтры соединяются муфтой, на них накручиваются соединители, после чего весь узел присоединяется к основному шлангу.
Вдоль центральной дорожки укладывается шланг с диаметром в 20мм. Возле всех грядок его необходимо перерезать, так образуется последовательность отдельных отрезков.
Получившиеся куски шланга нужно соединить между собой через тройники с одним выходом 15мм для дальнейшей разводки.
К тройникам присоединяются капельные ленты, которые можно зафиксировать при помощи металлических хомутов. Свободные окончания лент необходимо закрутить и зафиксировать пластиковыми хомутами, а шланг необходимо подключить с помощью переходника 20-15.

Монтаж капельной системы с применением насоса

Насос может использоваться в системе капельного полива либо для наполнения бака для полива, либо с целью повышения напора в самой системе. В первом случае схема работы почти не отличается от вышеизложенной для полива от водопровода. При этом потребуется датчик уровня воды в емкости, который будет отключать насос по мере ее наполнения.

Датчик можно смастерить своими руками, подсоединив концевой выключатель к клапану от унитазного бачка. Однако включение и выключение насоса не будет происходить единовременно в результате «дребезга» контактов выключателя, что может вывести насос из строя. Схему управления придется дополнить таймером, который продается в магазине электротоваров. Все вопросы решаются просто, если приобрести готовую насосную станцию.

При отсутствии водопровода полив организуется с помощью насоса

В случае применения насоса с целью поднять давление в большой по расходу воды системе капельного полива, возможно использование редуктора или специальных компенсированных капельниц в совокупности с трубопроводом, выдерживающим давление, создаваемое насосом. При этом очень важно выбрать насос, который обеспечит необходимый расход воды с некоторым запасом. Читайте также.
