Медные трубы разновидности изделий и процесс их установки. Медная труба: особенности и монтаж Труба медная дюймовая размеры

Появление на рынке множества бюджетных аналогов – труб из металлопластика и ППН (полипропилена), не стало причиной потери популярности медными трубами, которые по прежнему повсеместно используются при обустройстве систем отопления.

В данной статье представлены медные трубы и фитинги. Мы рассмотрим типоразмеры труб и разновидности фитингов, выполним их сравнение с полипропиленовыми аналогами и изучим технологию соединения изделий под пайку, компрессионный и прессовый обжим.

Cодержание статьи

Маркировка медных труб

Медны трубы для отопления изготавливаются согласно положений ГОСТ №617-90 “Трубы медные”. Изделия имеют унифицированную маркировку типа ДКРНМ 28*3*3000 М2 Б , в которой

• Д – способ изготовления ( , Г – прессованая);
• К – круглое сечение;
• Н – точность изготовления нормальная (П – повышенная);
• М – мягкая (П – полутвердая, Т – твердая, Л – мягкая с повышенной пластичностью, Р – полутвердая с увеличенной прочностью, Ч – твердая с увеличенной прочностью);
• 28 – наружный диаметр, мм;
• 3 – толщина стенки, мм;
• 3000 – мерная длина отрезка;
• М2 – из меди марки М2.

Медные трубы могут изготавливаться в мягкой либо твердом исполнении, что зависит от марки используемого для производства сплава. Для обустройства систем отопления чаще всего применяются твердые изделия, использование мягких труб рационально лишь при монтаже теплого пола, укладка которого выполняется с большим количеством изгибов.

Сортамент и особенности выбора

Твердые медные трубы для отопления выпускаются в отрезках мерной длины от 2 до 5 м, мягкие – в бухтах длиной до 50 метров. Толщина стенки варьируется в пределах 1-3 мм, в отопительных коммуникациях чаще всего используются изделия со стенками 1.5-2 мм.

Рассмотрим габаритные характеристики наиболее востребованных диаметров труб:

• ∅ 10 мм: масса погонного метра – 197 г, толщина стенки – 1.5 мм;
• ∅ 12 мм: масса п.м – 308 г, толщина стенки – 1.5 мм;
• ∅ 15 мм: масса п.м – 391 г, толщина стенки – 1.5 мм;
• ∅ 18 мм: масса п.м – 480 г, толщина стенки – 2 мм;
• ∅ 22 мм: масса п.м – 590 г, толщина стенки – 2 мм;
• ∅ 28 мм: масса п.м – 1115 г, толщина стенки – 2.5 мм;
• ∅ 35 мм: масса п.м – 1420 г, толщина стенки – 2.5 мм;
• ∅ 42 мм: масса п.м – 1700 г, толщина стенки – 3 мм.

В зависимости от технологии производства трубы могут быть отожжеными либо неотожженными. Изделия, не прошедшие термическую закалку, имеют большую механическую прочность (они способны выдерживать давление до 450 Бар) но меньшую эластичность (практически не гнутся). Прошедшие отжиг (нагрев до высокой температуры и последующее охлаждение) трубы, наоборот, более пластичны и менее устойчивы к деформации.

Пару слов о выборе диаметра труб. Он должен соответствовать диаметру отверстия подачи котла (на первом разветвлении), а на каждом последующем разветвлении необходимо использовать изделия диаметром на 1 шаг размерной сетки меньше, чем на предыдущем – такой подход обеспечит отсутствие потерь давления на всех этапах циркуляции теплоносителя.

К примеру: диаметр подведенных к радиаторам трубы – 20 мм, диаметр вертикальных стояков разводки – 22 мм, диаметр основного подающей магистрали – 24 мм. Канал “обратки” собирается аналогичным образом, однако диаметр изменяется от большего к меньшему.

Преимущества и недостатки, сравнение с аналогами

Медные трубы для отопления имеют альтернативу, которой являются . Изучим преимущества и недостатки рассматриваемых нами вариантов и определим, какой из них лучше использовать:

• срок службы медных труб доходит до 100 лет, тогда как полипропиленовые служат не более 30 лет (эксплуатационный ресурс непосредственно зависит от режима использования – при повышении температуры теплоносителя выше допустимой полипропилен теряет прочность и деформируется);
• оба варианта имеют минимальный вес и достаточно простую технологию соединения (для стыковки используется метод пайки либо фасонные фитинги;
• медные изделия имеют температурный максимум в 250 градусов, полипропиленовые – 95 градусов (могут переносить кратковременное повышение температуры до 110 0);
• как медные, так и полипропиленовые трубы имеют высокую устойчивость к коррозии под воздействием воды и высокой влажности воздуха, однако медь является токопроводящим материалом и ее необходимо защищать от блуждающих токов, под воздействием которых она может ускоренно корродировать;
• полипропиленовые трубы разрывает при замерзании теплоносителя, тогда как медные, благодаря высокой эластичности материала, остаются целыми;
• медные и полипропиленовые изделия имеют идеально гладкие внутренние стенки, на которых не образовывается налет, ухудшающий пропускную способность трубопровода;
• медь, в отличии от пластика, не теряет свои эксплуатационные характеристики при воздействии прямых солнечных лучей.

Однако есть у медных изделий и ряд недостатков, основной из которых – высокая стоимость. Для сравнения: цена на п.м трубы диаметром 18 мм составляет 400 руб, тогда как полипропиленовый аналог стоит 60 руб/п.м. Этим же отличаются и медные фитинги, используемые для соединения трубопровода.

Медь является достаточно мягким материалом, подвергающимся абразивному стиранию под воздействием находящихся внутри теплоносителя механических частиц. Во избежание этого трубопровод необходимо комплектовать фильтрующим прибором. Учитывайте, что медные трубы нельзя соединять с изделиями из других металлов – стали, алюминия либо нержавейки. Это чревато активацией электрохимических реакций, в результате которых трубопровод начинает ускоренно ржаветь. Единственный металл, с которым медь совместима – латунь.

Медные трубы в системах отопления (видео)

Фитинги для соединения медных трубопроводов

Медные фитинги – фасонные элементы, посредством которых отдельные участки трубопровода стыкуются между собой. Фитинги для медных труб выпускаются в следующих конфигурациях:

• параллельные муфты;
• тройники;
• угольники (на 45 и 90 градусов);
• крестовины.

Вышеуказанные медные фитинги могут быть одноразмерными – для соединения труб одинакового диаметра, либо переходными – для соединения разных по размеру участков трубопровода.

Фитинги под пайку

Соединительные изделия, предназначенные для стыковки методом пайки, называются капиллярными. Их внутренние стенки покрыты тонким слоем оловяного припоя – расплавленный припой заполняет зазор между стенками соединяющихся изделий и после отвердевания прочно сцепляет их между собой.

Среды качественных изделий под пайку отметим фитинги Sanha. Данная компания производит медные фитинги всех распространенных типоразмеров согласно немецким стандартам качества из сплава марки CW024A. Соединения способы выдерживать давление в диапазоне 16-40 Бар и рабочую температуру в 110 градусов.

Технология соединения медных трубопроводов методом пайки достаточно проста в исполнении:

1. Стыкующиеся поверхности трубы и фитинги очищаются от загрязнений, обезжириваются и обрабатываются мелкозернистой наждачной бумагой.
2. На стенки трубы наносится слой низкотемпературного флюса толщиной до 1 мм.
3. Соединяющиеся элементы стыкуются между собой, после чего место стыка прогревается термофеном или газовой горелкой до температуры 400 0 на протяжении 10-15 секунд .
4. Выжидается время охлаждения стыка, после чего остатки флюса очищаются ветошью.

Выполнять пайку необходимо в проветриваемом помещении, так как при плавлении припоя и флюса выделяются вредные для организма газы.

Цанговые соединения

Цанговые, они же компрессионные фитинги для медных труб, выполняют обслуживаемое, подлежащее демонтажу соединение. Все классифицируются на две группы:

• “А” – для изделий из твердой и полутвердой меди;
• “Б” – для труб из мягкой меди.

Отличаются они тем, что фитинги класса “Б” имеют внутреннюю втулку – штуцер, на которую насаживаются соединяемые участки трубопровода. Штуцер выступает в качестве опорного элемента, предотвращающего деформацию медных стенок при обжиме.

Технология монтажа соединения:

1. На трубу одевается накидная гайка и разрезное кольцо.
2. Кольцо размещается на расстоянии 1 см от среза.
3. Труба насаживается на штуцер фитинга.
4. Накидная гайка закручивается вручную до упора, после чего дотягивается с помощью разводного либо рожкового ключа.

Прессовое соединение

Для медных труб состоят из корпуса, штуцера и обжимной гильзы. Их монтаж занимаем минимум времени – стыкующиеся участки трубопровода вставляются в посадочное гнездо на фитинге, после чего гильза обжимается с помощью пресс-клещей. Данный инструмент можно взять в аренду в сантехническом магазине либо купить, цены начинаются от 3 тыс. рублей.

Такое соединение является необслуживаемым, в отличие от цангового стыка вы не сможете выполнить его демонтаж, не нарушив целостность фитинга. В случае протечек необходимо выполнять замену соединительного элемента. Отметим, что пресс-фитинги являются наиболее надежными и долговечными, срок их службы доходит до 30 лет.

В связи с интенсивно растущим спросом на кондиционеры, увеличивается спрос и на расходные материалы для их установки. Как правило, при этом используют трубки из меди. Почему именно медь? Ответ прост. Этот металл является одним из самых устойчивых к коррозии. Конечно, есть и альтернативы – алюминий, различные полимерные материалы. Но качествами, присущими только меди, они не обладают.

Случается, что производителями данной техники, поставляется в комплекте и труба медная кондиционерная. Но в большинстве случаев все сопутствующие элементы приходится покупать отдельно. Правильнее всего было бы доверить их подбор специалисту. Но и заказчик тоже должен владеть информацией о свойствах и особенностях таких деталей, дабы избежать ошибки при их покупке.

Сфера применения медной трубы довольно обширная. Она используется для транспортировки и подачи едких жидкостей и газов. Другие виды металла не могут конкурировать в этом с медью. Именно поэтому их применяют для подачи охлаждающего реагента от внешнего блока к внутренней установке.

Отличительные свойства

К тому же, трубы медные для кондиционирования способны выдерживать высокое давление. Чтобы они могли обладать такой прочностью, производится процедура отжига. То есть, обработка металла высокими, до +700 градусов по Цельсию, температурами.

После этой процедуры, природные свойства меди несколько трансформируются. Труба медная для кондиционеров становится менее прочной на разрыв, зато приобретает пластичность и начинает прекрасно тянуться. Она станет вдвое длиннее, пока порвётся, и легко, под определённым углом, гнётся. Это даёт возможность придать данному элементу любую конфигурацию, что очень облегчает процедуру монтажа.

Прочность отожжённой трубы составляет 220МПа. Её выпуск регламентируется ГОСТом Р52318-2005, согласно которому в составе меди не должно быть примесей больше, чем 0,1%. Наибольшую ценность представляют бесшовные варианты. Их стенки очень гладкие, что способствует повышению пропускной способности трубопровода. А относительно малый вес даёт некоторое преимущество при монтаже и эксплуатации. Кстати, труба медная для кондиционеров может служить дольше, чем сам кондиционер, несколько десятков лет.

Таблица диаметров

Малое сечение позволяет не делать больших отверстий в стене здания при протяжке. В зависимости от мощности агрегата, диаметр варьируется. Перечень производимых диаметров приведён ниже:

Чем выше заявленная производителем мощность кондиционера, тем большее количество хладагента должны пропускать через себя трубки. Да и расстояние между внешними и внутренними блоками бывает различное. Поэтому отличаются и размеры медной трубы для кондиционеров. Имеется в виду их длина. Обычно медные трубки поставляются в бухтах метражом 15; 25 и 50 метров.

Но некоторые производители ещё на заводе режут их на прутки длиной 2 метра, устанавливая на их концах пластиковые заглушки, во избежание попадания внутрь мусора и влаги. Если человек, купивший кондиционер, хочет сам установить его, целая бухта трубы ему не понадобится. Бухты используют специалисты, которые массово занимаются установкой кондиционеров.

Как и в любых наружных инженерных системах, требуется теплоизоляция. Это нужно, чтобы избежать скопления конденсата, перегрева или замерзания транспортируемой жидкости или газа. Обычно для этих целей используется специальная защита из вспененного, непористого каучука или полиэтилена. Производят его в виде двухметровых трубок чёрного цвета.

Их теплопроводность составляет l (0°С) = 0,036 Вт/мК. Изоляция для медных труб кондиционирования способна защитить их при разбросе температур от -150°С до +150°С. К тому же, очень тонкие стенки медного трубопровода, могут терять температуру, что резко увеличивает расход электроэнергии и хладагента при эксплуатации сплит-системы. Обычно термоизоляция продаётся в комплекте. Если нет – необходимо закупить её отдельно и обязательно установить.

При монтаже обычно не пользуются инструментами для резки металла. Это предупреждает попадание стружки, образующейся при распиле, в систему охлаждения. Стружка вполне может забить отверстие трубки и вывести из строя кондиционер. Именно поэтому применяются два основных метода крепления: соединение при помощи фитингов и пайка медных труб кондиционера между собой. У припоя низкая температура плавления, дающая возможность обходиться при стыковке трубок обычной газовой горелкой.

Медь отнюдь не является дешёвым металлом, её применяют только там, где такие расходы оправданы. Это не только установка систем охлаждения и кондиционирования. Этот металл, относящийся к категории цветных, практически не окисляется. Он не боится соприкосновения с другими металлами, и поэтому широко применяется как в химической и пищевой промышленности, так и в машиностроении.

Не смотря ни на что, медные трубы были и остаются одними из наиболее востребованных материалов для строительства трубопроводов различного назначения, наряду с металлическими, пластиковыми и изделиями других типов. Согласно ГОСТ медная труба может использоваться во многих отраслях хозяйства, что обусловлено особенностями главным образом самой меди, а также технологией бесшовного получения труб.

В данной статье будет дана общая характеристика медных труб, озвучены их свойства и некоторые особенности монтажа.

Характеристика медных труб

Медные трубы не вступают в реакции и практически полностью непроницаемы для рабочих жидкостей различных типов и в частности для масел, жиров, гербицидов, инсектицидов, бактерий, вирусов и прочих веществ.

Что касается хлора, который может содержаться в водопроводной воде, он не только не разрушает медь, но и способствует образованию защитного окислительного слоя, придающего трубе еще большую прочность и стойкость.

Как и пластиковые трубы, изделия из меди хороши тем, что практически не подвержены наростам на внутренней поверхности различных органических и неорганических веществ – известковому налету и т.п. Согласно ГОСТ труба медная способна успешно функционировать в широком диапазоне температур (-200… +250 градусов), проявляя при этом высокую стойкость к перепадам температуры и обладая низким коэффициентом термического расширения.

Труба медная 1/4 дюйма диаметром, наряду с изделиями других типоразмеров, достаточно пластична. Благодаря этому уровень безопасности становится выше: трубы из меди при замерзании в них воды не теряют целостность и герметичность.

В отличие от медные не страшатся воздействия ультрафиолета и краска для медных труб, имеющаяся в продаже, применима скорее для придания трубопроводу подходящего под окружающие условия внешнего вида, нежели для защиты.

Кроме того, для повышения привлекательности внешнего вида труб из меди, имеющих специфическую окраску, сегодня выпускается специальная хромированная труба из меди.

Трубы данного типа обладают незначительным коэффициентом шероховатости, меньшим в сравнении с металлическими и даже полимерными трубами, а это в одинаковых условиях позволяет применять медную трубу меньшего диаметра.

При производстве труб и фитингов применяют, как правило, фосфородезоксоксидированную медь, содержащую Cu+ Аg > 99,90% и фосфор (остаточное содержание) 0,015-0,040%. Данная марка меди CU-DPH по DIN 1412 легко поддается сварке и пайке, имеет повышенные антикоррозийные свойства и не теряет физических свойств (пластичности, твердости и др.) в условиях длительной эксплуатации.

Трубы медные – ГОСТ 617-19 плавятся при температуре 1083 градуса. Все это обуславливает длительность срока службы медных фитингов и труб, которая составляет 50-80 лет.

В условиях сухого воздуха такие трубы практически не окисляются, если же появляется влага и углекислый газ, на металлической поверхности может образоваться зеленая пленка.

Помимо прочего, в отличие от стальных и чугунных, вес труб из меди очень незначителен, что также существенно упрощает прокладку трубопроводов подобного типа.

Массу или попросту вес медной трубы при необходимости можно рассчитать по формуле:

• Q = (D – S) * S * π * γ / 1000
• где Q – масса на погонный метр трубы;
• D – ее наружный диаметр в миллиметрах;
• S – толщина стенки также в мм;
• π – постоянная, равна 3,14;
• γ — плотность меди, равна 8,9 кг/л.

К примеру, вес трубы медной 12/1 длиной в 1м составит чуть более 300 грамм.

Области применения медных трубопроводов

Сферы использования медных труб весьма многочисленны.

Наиболее же часто такие трубы применяют в следующих системах:

• в трубопроводах отопления;
• в системах водоснабжения (как горячего, так и холодного);
• в трубопроводах, транспортирующих газ или сжатый воздух;
• в системах подачи фреона в оборудовании холодильного типа;
• в гидравлических системах для подачи масла;
• в топливных трубопроводах;
• в системах отвода конденсата;
• при подключении технологического оборудования;
• в системах кондиционирования и прочих.

Виды медных труб

Разновидности труб по способу изготовления

Не только сечения и размеры труб медных бывают разными.

В системах бытового типа, как правило, используют трубы из меди двух видов:

• отожженные;
• неотоженные.

Отожженные изделия подвергают отжигу (специальной термической обработке), в результате чего трубы приобретают мягкость. Прочностные качества труб при этом незначительно ухудшаются, тогда как монтаж медных комплектующих становится значительно более простым.

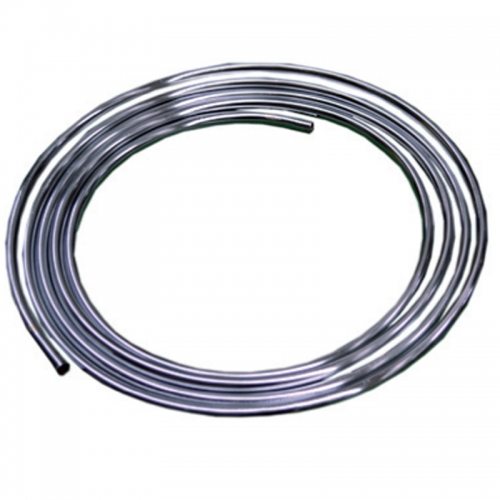

Поставка отожженных медных труб производится отрезками в несколько десятков метров длиной (обычно 2-50 м), свернутыми в бухты. Трубы неотожженого типа реализуются в форме прямых отрезков от одного метра до нескольких, обычно 5 м в длину.

По форме сечения, помимо классической формы, встречаются также трубы медные прямоугольного сечения. Такие изделия обычно предназначаются для производства проводников статорных обмоток электрических машин, охлаждение которых выполняется жидкостным методом.

Медные трубы прямоугольного сечения, в силу нестандартности их формы, сложны в изготовлении, от чего их стоимость в сравнении с обычными трубами более высока.

Размеры и обозначения медных труб

Труба медная – 1/2 дюйма, как и изделия других диаметров дюймовой системы исчисления, в современной интерпретации все чаще измеряются в миллиметрах .

Так, ощутимым спросом сегодня пользуются трубы диаметрами от 10 до 22 мм для систем подачи воды, от 32 до 42 мм – для систем слива.

Кроме того, в обиходе появилось новое нормативное обозначение размеров труб: если раньше 1/4 медная труба идентифицировалась только по внешнему диаметру (1/4 дюйма), то сейчас дробное обозначение, например, 12/14 описывает диаметры трубы – внешний и внутренний – в миллиметрах.

Официально по ГОСТ медные трубы обозначаются дробно, где числитель указывает на внешний диаметр трубы в миллиметрах, а знаменатель – на толщину стенки. Труба 14/1 – это труба с наружным диаметром 14 мм, внутренним – 13 мм, толщиной стенки 1 мм.

Маркировка следующего вида NF ZZZ 07 RUSSIA 12 х 1 А 617-19 А будет означать следующее: ZZZ – указание изготовителя, 07 – номер завода изготовителя, RUSSIA — страна-производитель, 12 х 1 – наружный диаметр и толщина стенки трубы, 617-19 – медные трубы ГОСТ.

Особенности монтажа медных труб

Прежде чем монтировать медные трубы, выполняют требуемые замеры и нарезку на составляющие. Срез трубы непременно должен быть ровным, для чего следует использовать специальный трубный резак.

Методы соединения медных труб

Резьбу на трубы из меди не наносят.

Соединение труб производится двумя способами:

• методом ;
• прессованием.

Наиболее распространенным по причине своей эффективности является метод капиллярной пайки. При помощи пайки обеспечивается надежность и полная герметичность трубных соединений. Медная квадратная труба, как правило, соединяется именно таким способом.

Капиллярную пайку обычно выполняют с применением раструбов и фитингов. Данный метод устройства трубопровода успешно применим, когда эксплуатация трубы планируется в условиях высоких температур.

Соединение прессованием производится при помощи различных типов фитингов, в том числе самофиксирующихся и компрессионных. Кроме того, могут использоваться специальные фланцы и хомуты для стяжки. Метод прессования применим в случаях, где исключено воздействие на трубопровод открытого пламени.

Фитинги для соединения медных труб

Медные трубы соединяют между собой посредством обжимных и паечных фитингов.

Фитинги обжимного типа обычно изготовлены из латуни. Герметичность крепления данный элемент обеспечивает благодаря обжимному кольцу, находящемуся внутри фитинга. Затяжку кольца выполняют соединительной гайкой вручную или при помощи гаечного ключа.

Обжимным фитингом может быть соединена медная труба 1/2 либо изделие другого диаметра в месте монтажа трубопровода, где всегда есть доступ к проверке герметичности соединения. Такими фитингами обычно соединяют трубопроводы, рассчитанные на эксплуатацию под незначительным давлением, при этом фитинги требуют периодического контроля и подтяжки.

Технология соединения фитинга с медной трубой выглядит следующим образом:

1. Фитинг подлежит разборке на составляющие.
2. На трубу надеваются зажимная гайка и обжимное кольцо.
3. Конец трубы с обжимным кольцом и гайкой вставляется в фитинг.
4. Гайка затягивается до упора вручную, при этом конусообразное кольцо должно войти в конусную часть фитинга без перекосов.
5. Далее гайка затягивается гаечным ключом на 0,5-1,25 оборота в зависимости от диаметра медной трубы.

При излишне сильной затяжке обжимным кольцом можно попросту прорезать стенку трубы. Не нужно переусердствовать.

Следует помнить, что такое соединение не является эталоном надежности. Именно обжимные фитинги подвержены протечкам чаще других. По этой причине потребуется постоянный контроль целостности подобных соединений.

Соединение медных труб с трубами из других материалов

Труба медная 3/8, как и изделия других диаметров, в трубопроводах горячего и холодного водоснабжения может без риска развития коррозии соединяться с трубой из латуни, стали, пластика.

Что же касается соединения с оцинкованной сталью, то как профильная, так и труба круглого сечения боятся подобных комбинаций. Причиной этому служит возникновение активных электролитических процессов, которые протекают между цинком и медью.

Соединять трубы такого типа можно только посредством латунных фитингов, при этом ток воды должен осуществляться от цинка к меди, и никак иначе.

Изделия различных диаметров, к примеру медная труба 3/8, весьма эффективны, что касается их долговечности. Подобрав современные медные трубы для бытового трубопровода, вы, наверняка, останетесь довольны сделанным выбором.

Медные трубы, хоть и являются достаточно дорогим материалом, но широко используются при строительстве различных трубопроводов. Основными характеристиками медных труб можно назвать долговечность, возможность использования при любой температуре проходящей жидкости, не подверженность коррозии и иным агрессивным средам. Чтобы трубопровод прослужил длительное время без перебоев, требуется правильно подобрать диаметр медной трубы.

Разновидности медных труб

Трубы из меди можно классифицировать по нескольким признакам:

1. по способу изготовления подразделяются на следующие виды:
   • отожженные трубы изготавливаются методом термической обработки. Они отличаются повышенной эластичностью, что обуславливает область их применения. В большинстве случаев трубы, обработанные температурой, устанавливаются в системы кондиционирования, теплых полов, холодильные установки. Основным недостатком отожженных труб является снижение прочности материала в результате обработки. Отожженные трубы выпускаются разных диаметров и преимущественно продаются в бухтах длинной до 50 м;

Для увеличения показателя прочности отожженные трубы могут изготавливаться с защитной оболочкой.

1. • не отожженные трубы отличаются высокой прочностью, но являются менее эластичными. Преимущественно они используются при монтаже систем отопления, водоснабжения, газоснабжения или канализации. Изготавливаются не отожженные трубы также разных диаметров и, как правило, поставляются хлыстами длинной до 5 м;

1. тип сечения. Трубы из меди могут выпускаться круглой или прямоугольной формы. Последние широко используются для систем водоотведения;

1. размеры. Для различных трубопроводов необходимо правильно подобрать не только наружный и внутренний диаметр, но и толщину стенки трубы.

Правила подбора труб для различных систем

Каждый трубопровод отличается особыми характеристиками, поэтому при выборе труб следует учитывать все параметры.

Выбор труб для систем водоснабжения и водоотведения

Диаметр трубы в системе отопления не может быть больше выходного диаметра отопительного оборудования.

О медных трубах в системе отопления подробно рассказано на видео.

Подбор труб для газоснабжения

В зависимости от давления в системе газопроводы разделяются на следующие виды:

• с низким давлением (менее 0,005МПа);
• с средним давлением (0,005 МПа – 0,3 МПа);
• с высоким давлением (более 0,3 МПа).

Медные трубы разрешено применять исключительно при монтаже газопроводов с низким и средним давлением, то есть для бытовых газопроводов.

По нормативным документам для прокладки трубопровода применяются медные трубы:

• диаметром не более 15,9 см;
• толщиной стенки до 5 мм.

Более точный расчет диаметра производится исключительно специалистами.

Маркировка медных труб

Чтобы определить технические характеристики выбранных труб, достаточно правильно прочитать маркировку, которая наносится в соответствии с ГОСТ 617-19.

На маркировке должно быть указано:

• способ, применяемый при изготовлении (Д – тянутая, Г – прессованная и так далее);
• сечение изготовленной трубы (например, КР – круглое);
• точность при производстве (Н – нормальная, П – повышенная);
• вид (М – мягкая, П – полутвердая и так далее);
• наружный диаметр (диаметры все произведенных из меди труб указываются в мм. Обозначать диаметры медных труб в дюймах недопустимо);
• толщина стенки (в мм);
• длина отрезка;
• марка меди, которая применена для изготовления.

Например, ДКРНМ 12*1*3000 М2:

• Д – труба тянутая;
• КР – имеет круглое сечение;
• Н – имеет нормальную точность;
• М – мягкая;
• наружный диаметр 12 мм;
• толщина стенки труб составляет 1 мм;
• длина трубы 300 мм;
• труба изготовлена из меди марки М2.

Подбор диаметра труб для трубопроводов осуществляется на основании параметров системы: длины, давления, температуры, схемы и так далее. Чтобы самостоятельно не проводить расчеты по сложнейшим математическим формулам, можно воспользоваться рекомендациями, разработанными специалистами или обратиться за помощью к профессионалам.

Медные трубы по-прежнему востребованы при прокладке коммуникаций самого разного назначения, не смотря на то, что в последние годы большой популярностью пользуется пластиковая трубная продукция. Это происходит по причине наличия у изделий из меди особых свойств.

Особенности медных труб

Изготавливают данную продукцию на основе технологии бесшовного производства. Материал для изделий из меди не вступает в химические реакции, он непроницаем для различных видов жидкостей, таких как жиры, масла, не способствует размножению вирусов и бактерий.

Известно, что в водопроводной воде содержится хлор, но он не способствует разрушению медных труб, а содействует образованию на их внутренней поверхности защитного слоя относительно окислительных процессов, что придает трубопроводам повышенную устойчивость и прочность.

По аналогии с пластиковыми изделиями на трубной продукции из меди почти не образуются наросты из всевозможных отложений, например, такие как известковый налет. Согласно положениям ГОСТа, труба медная, может находиться в рабочем состоянии при температурном режиме в интервале между -200 и +250 градусами. Данные изделия весьма устойчивы к резкому перепаду температуры, поскольку они характеризуются незначительной величиной коэффициента термического расширения.

Медные трубы в случае, когда в них замерзает вода, остаются целыми и в герметичном состоянии. В отличие от пластиковой трубной продукции, предназначенной для водо – и теплоснабжения, изделиям из меди не опасен ультрафиолет. Их красят не столько для защиты трубопровода, сколько для придания ему соответствующего внешнего вида. На сегодняшний день, чтобы повысить привлекательность медной продукции, из данного материала производят хромированные изделия.

Поскольку такие трубы характеризуются малым показателем шероховатости по сравнению с изделиями из металлов и полимеров, в равных условиях можно прокладывать трубопровод меньшего сечения.

Особенности производства

Для выпуска труб и фитингов задействуют фосфородезоксоксидированную медь, в составе которой содержится Cu+ Аg > 99,9%, и фосфор 0,015-0,04%. Марка материала CU-DPH по DIN 1412 для производства изделий из меди обладает превосходными антикоррозийными качествами, при длительной эксплуатации сохраняет физические свойства, такие как твердость и пластичность, без проблемы поддается процессам пайки и сварки.

Медные трубы, производимые на основании ГОСТа 617-19, можно плавить при 1083 градусах. По этой причине продолжительность срока эксплуатации изделий для создания трубопроводов из меди достигает 80 лет.

При наличии влаги и углекислого газа на поверхности труб возможно образование пленки зеленого цвета. Если воздух сухой, они почти не поддаются процессам окисления.

В продаже можно встретить указание размеров медных труб в дюймах и мм. Вес трубной продукции из меди по сравнению со стальными и чугунными изделиями считается небольшим, и это обстоятельство делает работу по строительству трубопровода более простой.

Для расчета массы таких труб применяется формула:

Q = (D – S) хS х π хγ / 1000,

где Q – вес погонного метра изделия;

D – его наружный диаметр;

S – толщина стенки, указанная в миллиметрах;

π – константа, равна 3,14;

γ - плотность меди, составляющая 8,9 кг/л.

Сфера применения трубопроводов из меди

Область использования медной трубной продукции обширна, но чаще всего ее задействуют для прокладки:

• отопительных систем;
• трубопроводов для обеспечения водоснабжения;
• магистралей, по которым перемещают сжатый воздух или газ;
• топливных трубопроводов;
• систем, отводящих конденсат;
• конструкций для подсоединения технологического оборудования;
• трубопроводов, подающих фреон в холодильные агрегаты;
• систем кондиционирования и т.д. Читайте также: " ".

Способы производства медной трубной продукции

Размеры медных труб бывают разными. При обустройстве систем бытового назначения обычно задействуют изделия из меди двух видов:

• неотожженные (детальнее: " ");
• отожженные.

Первую разновидность труб продают прямыми отрезками, имеющими протяженность от 1 до 5 метров.

Во втором случае изделия проходят термическую обработку – они подвергаются обжигу, после чего становятся мягкими, а прочностные характеристики немного снижаются, но монтаж медных фитингов становится проще. Потребителям отожженные трубы реализуют отрезками протяженностью от 2 до 50 метров, упакованными в бухты.

Кроме изделий с круглыми сечениями, производители выпускают прямоугольную продукцию. Подобные трубы по причине их нестандартной формы отличаются сложностью изготовления и поэтому их стоимость по сравнению с обычной продукцией более высокая.

Обозначения труб из меди и их размеры диаметра в дюймах и миллиметрах

Можно воспользоваться специальной таблицей - диаметры медных труб в ней указаны как в дюймах, так и в миллиметрах.

После появления в обиходе современного нормативного обозначения медных труб их теперь идентифицируют не только по наружному диаметру, например, ¼ дюйма, но и по внутреннему. Изделия имеют дробные характеристики – 12/14, выраженные в миллиметрах.

Согласно ГОСТу, параметры данных труб указывают в виде дроби, где числитель означает внешний диаметр изделия, а знаменатель - толщину стенки, выраженные в миллиметрах. Так трубная продукция 14/1 производится с наружным и внутренним диаметром, равным соответственно 14 и 13 миллиметров. При этом толщина стенки составляет 1 миллиметр.

Предположим, нужно узнать размеры трубы медной дюймовой – ее внешний диаметр равен, согласно таблице,33,5 миллиметров, а эквивалентный –25 миллиметров.

ZZZ – компания - производитель;

08 – номер предприятия изготовителя;

RUSSIA – страна, в которой производится продукция;

12х1 – размеры внешнего сечения и толщины стенки;

617-19 – медные трубы в соответствии с ГОСТом.

Чтобы узнать диаметр медной трубы в дюймах и мм, расчет выполняют следующим образом:

1. Величина 1 дюйма, как указывалось выше, равна 25 миллиметров(а точнее 25,4).
2. Когда труба 1/4 дюйма, тогда 25 умножают на ¼ и получают 6,25 миллиметра.

Особенность монтажа медных трубопроводов

Перед тем, как приступить к созданию медного трубопровода, следует произвести необходимые замеры и нарезать трубы на куски. Срез изделия должен получиться ровным и поэтому пользуются специальным резаком. Кстати, на медных трубах резьбу не делают.

Соединение отдельных участков медного трубопровода выполняться может следующими способами:

• методом пайки;
• прессованием.

Самым эффективным из них считается стыковка с использованием технологии капиллярной пайки, поэтому она получила большее распространение. Данный метод обеспечивает надежность и абсолютную герметичность мест состыковки труб. Медные изделия квадратного сечения соединяют с применением капиллярной пайки, которую выполняют, используя фитинги и раструбы.

Этот способ прокладки трубопроводов из медных комплектующих задействуют, когда магистраль планируют эксплуатировать в условиях чрезвычайно высоких температур.

Состыковка методом прессования предусматривает использование разных видов фитингов, включая компрессионные и самофиксирующиеся. Также задействуют особые фланцы и хомуты, обеспечивающие стяжку. Прессование применяют в тех случаях, когда на трубопровод не может воздействовать открытое пламя.

Для прокладки медных трубопроводов задействуют фитинги обжимного или паечного типа. Первый вид соединительных элементов, как правило, изготавливают из латуни. Герметичность подобной стыковки обеспечивается за счет наличия обжимного кольца, имеющегося внутри фитинга, который затягивают гаечным ключом. Обжимным фитингом соединяют трубы разного диаметра в месте прокладки трубопровода при условии наличия доступа с целью проверки герметичности (детальнее: "Какие обжимные фитинги для медных труб лучше использовать, правила выбора компрессионных фитингов и монтажа ").

Такие детали обычно задействуют при необходимости проложить магистраль, рассчитанную на эксплуатацию, когда рабочая среда по ней перемещается под невысоким давлением. При этом в процессе функционирования трубопровода нужно периодически контролировать состояние фитингов.

Процесс соединения выполняется в следующей последовательности:

1. Фитинг разбирают на составляющие детали.
2. Зажимную гайку и обжимное кольцо помещают на трубу.
3. Конец трубы, на котором имеется кольцо и гайка, вставляют в фитинг.
4. Гайку фиксируют до упора, причем конусообразное кольцо нужно вставить в конусную часть без перекоса.
5. Гайку затягивают ключом на 0,5-1,25 оборота – что зависит от диаметра используемой трубы.

Выполняя работу, главное не переусердствовать, поскольку при чересчур приложенном усилии можно повредить стенку трубной продукции.

Вышеописанный тип соединения нельзя назвать безупречным - обжимные фитинги часто дают протечку, поэтому их состояние следует постоянно контролировать.

Стыковка труб из меди с другими материалами

При прокладке коммуникаций из медных труб их можно стыковать с трубной продукцией, изготовленной из пластика, стали и латуни. Относительно соединения с оцинкованными изделиями специалисты рекомендуют избегать таких комбинаций, поскольку высока вероятность возникновения химических процессов между двумя элементами - медью и цинком.

При стыковке труб данного типа используют латунные фитинги – их монтируют так, чтобы движение водяного потока происходило в направлении от цинка к меди.

Современная трубная продукция из меди отличается долговечностью и поэтому такой водопровод будет прекрасным выбором.
