Тема сооружения навеса всегда актуальна для хозяев частных домовладений, дач, гаражных построек. Наиболее подходящим материалом для них считается профильная трубная продукция. Монтаж подобной конструкции отличается простотой и ее можно построить своими руками.
Навес из профильной трубы, возведенный во дворе или на приусадебном участке, смотрится современно и способен придать территории, прилегающей к дому, оригинальность. Такие конструкции должны иметь требуемую прочность и жесткость, чтобы суметь противостоять разным видам нагрузок. Перед началом монтажа нужно выполнить ряд мероприятий.
Подготовка к постройке конструкции
До того, как приступить к проведению работ по установке, следует:
- произвести расчет предполагаемых нагрузок – в случае необходимости;
- составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
- подготовить набор инструментов;
- выбрать и приобрести стройматериалы.
Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:
- арочный;
- односкатный;
- двускатный.
Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.
Примерный расчет навеса из профильной трубы
В итоге площадь навеса - 6х9 метров. При этом высота края, который будет приподнят, равен 3,5 или 3,6 метра, а низкого –2,4 метра. В результате перепада между высотами угол наклона составит 12-13 градусов.
Для определения степени вероятных нагрузок используют ветровые и снеговые карты конкретного района, где расположен земельный участок. На основании вышеприведенных данных составляют чертежи навеса из профильной трубы своими руками.
Помимо того, что их можно нарисовать собственноручно, существуют специальные компьютерные программы. Чтобы добиться максимальной точности при проведении расчетов, желательно в это время находиться в том месте, где будет размещена конструкция.
Элементы навеса из профильных изделий
В конструкции имеется нескольких основных элементов, среди которых:
- стойки;
- закладные;
- опорные плиты;
- арки;
- направляющие;
- кровля;
- прочие – ими могут быть, например, освещение и система водостока.
Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.
Для обеспечения сопряжения деталей каркаса, располагающихся под углом в 90 градусов, идеальным решением является квадратная форма трубной продукции. Такой тип сечения обеспечивает равную степень жесткости в обоих направлениях – в продольном и в поперечном.
Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.
Характеристики профильных трубных изделий
Чтобы возвести каркас навеса из профильной трубы, и произвести все необходимые вычисления, следует определиться с характеристиками выпускаемой трубной продукции. Для изделий, имеющих квадратное сечение, необходимые значения приведены в специальных таблицах.
Для труб прямоугольных максимальный размер нагрузок вычисляют по большей стороне. Результат также можно увидеть в специально составленной таблице, где помимо искомой величины указана длина пролета и размеры труб.
Расчет значений для стоек навеса
Делая подбор параметров стоек, предварительно выполняют расчет оказываемых нагрузок и рисуют подробный чертеж. На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины продукции.
Например, при выборе, какую профильную трубу использовать для навеса, задействовать можно как толстостенное изделие с небольшой величиной сечения, так и с тонкими стенками, но с большой шириной полки.
Следует учитывать, что вертикально направленная нагрузка, оказываемая на стойку перекрытиями навеса, незначительна и поэтому тонкая профтруба выдержит ее без малейшей деформации. Схема навеса из профильной трубы должна содержать точные размеры каждого элемента. Довольно часто каркас для гаража из профильной трубы делают по такой же методике.
Для постройки со средними параметрами оптимальным вариантом будут изделия, имеющие сечение в пределе от 50 до 100 миллиметров. Если стойки расположены часто, допустимо уменьшение размера используемых труб. В том случае, когда у односкатного навеса будет четыре опоры, тогда задействуют трубную продукцию большого сечения.
Фермы в качестве элементов каркаса
Фермы выполняют функцию дополнительной связывающей детали при обустройстве навеса. Они придают каркасу большую устойчивость и прочность (прочитайте: " "). Для них следует специально нарисовать чертеж. Согласно нормам, проведение расчетов требуется для ферм из труб, у которых угол наклона составляет более 6 градусов. Но специалисты считают, что нужно отталкиваться от 8 градусов.
Дело в том, что зимой на поверхности крыши при незначительном угле наклона будет накапливаться опавший снег. Оптимальным принято значение, равное 15 – 20 градусов. Такой наклон ската кровли подходит для покрытий из профнастила, шифера, пластика, поликарбоната и других современных материалов.
Фермы могут иметь следующую форму:
- треугольную;
- арочную;
- прямоугольную;
- ломанную;
- трапециевидную.
Внутри ферм дополнительно монтируют стойки, прогоны, раскосы, подкосы. В чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.
Далее монтируют обрешетку из бруса высотой 50 миллиметров. Она нужна для фиксации покрытия кровли. Деревянный брус следует предварительно обработать антисептическим средством, либо покрасить краской, чтобы не допустить порчу древесины.
Возведение конструкции
Работы по установке производятся поэтапно:
- До того, как сделать навес из труб, сначала подготавливают фундамент.
- Затем отмеряют и нарезают материалы, перечисленные в чертеже.
- Изготавливают фермы.
- У конструкции собирают боковые стенки.
- Соединяют кровельные фермы и готовые секции.
- Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
- Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
- Обрабатывают защитными составами металлические поверхности.
- Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
- Обрезают лишнее кровельное покрытие.
- Наводят порядок на прилегающей территории.
В свободное пространство заливают раствор цемента. Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, которые служат опорой. Если строится односкатный навес, тогда боковые секции монтируют на основание до момента установки кровельных ферм.
При проведении работ следует контролировать соответствие размеров конструкции чертежной документации и вертикальность расположения элементов на всех этапах сооружения навеса. Листы материалы для обшивки следует нарезать с незначительным запасом, что позволит исправить ошибки, допущенные при проведении замеров.
Выбор материалов и подготовка инструментов
Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.
Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.
Конструкцию собирают одним из способов:
- Сварочным . Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
- Применяя резьбовые соединения . Для этого необходимы металлические уголки и крепежные болты.
- С использованием специальных хомутов .
Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.
Частный дом – это территория, где можно дать волю своим талантам, создать что-то новое и интересное, построить оригинальную постройку или же улучшить имеющуюся. Естественно, что каждый владелец частного дома с собственным земельным участком старается максимально облагородить свою территорию и повысить общий уровень ее комфорта.
Для того чтобы реализовать себя собственники используют архитектурные формы и постройки, одними из которых являются навесы. Если посмотреть в интернете фото, то можно понять, что они могут быть не только практичными, выполняя свои прямые функции, но и очень интересными внешне, создавая изюминку на участке.
Этапы строительства навеса своими руками
Для того, чтобы заняться строительством навеса на территории частного дома своими руками необходимо тщательно подготовиться к этому и следовать общепринятой последовательности, что заключается в следующем:
- создание проекта, чертежа;
- предварительная подготовка материалов, что будут использоваться;
- подготовка инструментов, необходимых для проведения работ;
- подготовка грунта, выравнивание поверхности;
- установка и бетонирование опор навеса;
- установка продольных балок между опорами;
- настил и крепление крыши (профиля или иного материала).
Такой тип пристройки является атрибутом комфорта и уюта, который гарантирует проведение запланированных ранее мероприятий на свежем воздухе, невзирая на прихоти погоды. Сейчас на рынке в свободном доступе предлагается множество различных качественных материалов, а значит, их можно купить и использовать для создания постройки. Подключив немного фантазии и реализовав свои желания, собственник частного дома способен не только совершить планируемую постройку, но и сделать ее оригинальной, стильной и изысканной.
Конструкции навесов, зависящие от области их применения
В первую очередь навес - это средство защиты, что оградит определенную территорию от дождя и снега, падающих листьев и жарких лучей солнца. Следовательно, их расположение на территории частного дома будет оптимально там, где предполагаются зоны отдыха или же участки наибольшей «проходимости» (там, где человек проходит чаще всего).
Навес «козырёк»
Этот тип навеса самый основной и, наверное, самый важный, ведь он служит средством защиты от дождя и снега возле входной двери. Также он очень важен из-за того, что может защитить порог или ступеньки от налипания мокрого снега и образования льда, способного повлечь за собой болезненные падения, ушибы и травмы, а иногда даже переломы. Именно поэтому следует уделить ему особое внимание, тщательно продумать длину его выступа и ширину таким образом, чтобы обезопасить себя от возможных проблем. Подтипом такого навеса является пристройка над террасой, которая фиксируется одной стороной к стенке здания. Под навесом можно расположить мебель, столик, барбекю или небольшую зону отдыха для комфорта жителей частного дома.
Так как данный навес фактически является дополнительной частью дома, выполняют его из материалов, соответствующих основной постройке. Если дом деревянный, то и навес выполняется из бруса, если же кирпичный, то подойдет металлическое покрытие. Кроме этого важно учитывать внешнюю гармонию и цветовое соответствие, чтобы в завершение стройки дом и навес выглядели как единое целое.
Навес-пристройка
При должном желание можно создать навес во дворе частного дома таким образом, чтобы он защищал всю территорию начиная от калитки и заканчивая порогом для входа в дом или же к любой из иных построек на территории. Этот тип конструкции достаточно массивный и габаритный, представляет собой целую пристройку, одна ее сторона крепится к дому, а вторая устанавливается на опоры. Основное их преимущество заключается в том, что можно беспрепятственно передвигаться по защищенным дорожкам в любую погоду, а зимой эти дорожки не понадобиться очищать от снега. Навес-пристройка также может быть стационарного типа (держаться с обеих сторон на опорах) или же смешанный вариант.
Навес над бассейном частного дома
При таком типе навеса лучше всего будет конструировать закрытий вариант «тепличного» вида. Если в конструкции использовать раздвижные элементы, то ими можно будет управлять, открывая секции в жаркое время и закрывая их во время ветра или дождя. Оптимальным вариантом будут прозрачные покрытия, которые не помешают обзору и создадут приятное эстетическое впечатление.
Навес-беседка
Это один из самых любимых типов навеса у всех собственников домов, который может выполняться в любой удобной форме: круг, квадрат, многогранник и т.д. Такие навесы оптимально размещать в наиболее живописной зоне участка или же на небольшой возвышенности. Также беседка может быть открытого типа, в таком случае достаточно опор и самой крыши, что будет защищать от плохой погоды.
Навес над игровой зоной или детской площадкой
Этот вариант является востребованным среди семей с ребенком, что любит играться на свежем воздухе. Всем известно, что даже в плохую погоду ребенка достаточно сложно удержать в доме, а значит, следует сконструировать специальный навес, расположить его над песочницей, качелями или турниками для того, чтобы оградить ребенка от «капризов» погоды. Также стоит отметить, что навес продлит срок службы игровой зоны, защитив деревянные постройки площадки от осадков.
Навес для защиты авто
Это оптимальный вариант постройки для тех, кто не имеет достаточно свободного пространства на территории частного дома и не может позволить себе постройку гаража. Также такие навесы могут послужить защитой для автомобилей гостей, которые будут спокойны за свое авто, поставив его под специальный навес. Основное преимущество этого навеса – экономическая выгода, ведь построить гараж значительно сложнее и дорого по финансам.
Из чего сделать навес во дворе частного дома?
В независимости от функций навеса он не имеет чересчур сложной конструкции, состоящей из опоры, каркаса и крыши. Материалы необходимо выбирать в соответствии со стилем дома и общего ландшафтного дизайна. В качестве опор можно использовать деревянные брусья, кирпичные столбики или стальные трубы. Для каркаса лучше всего использовать дерево или металлопрофиль. Для кровли используется материал, аналогичный тем, что использовался на других строениях. Оптимальными вариантами кровли будут: пластик, поликарбонат, профнастил и металлочерепица.
Навес из профнастила
Именно профнастил считается оптимальным для кровли навеса, так как он прост в монтаже, недорого стоит, обладает высокой плотностью и долговечностью. Кроме того, этот материал практичен и удачно сочетается с любыми другими используемыми материалами.
В зависимости от конструкции выделяют такие типы навесов: одно и двускатные, арочные. Арочный тип является самым сложным, но и выглядит более привлекательно. Реже всего используется двускатный тип конструкции.
Навесы из металлопрофиля
Главным достоинством этого материала является его легкость и сочетаемость с другими материалами. Это качественный, надежный и прочный материал, что способен прослужить очень долго, при условии, что за ним будут правильно ухаживать. Под понятием ухаживать подразумевается специальная обработка покрытия антикоррозийными средствами или красками, что содержат подобные элементы в своем составе.
Деревянные навесы
Со временем такой тип кровли становится все более популярным, так как создает впечатление единства с природой и окружающим ландшафтом. Сфера применения деревянного навеса никак не ограничена, он может использоваться для любого типа, будь это пристройка или стационарный навес.
Основное преимущество и достоинство заключается в том, что дерево хорошо поддается обработке, а значит можно создавать оригинальные формы и смело воплощать свои дизайнерские задумки. Важно помнить, что дерево необходимо обрабатывать защитными растворами, что обезопасят брус от насекомых и гниения.
Изготовление дачного навеса дело непростое. Именно от того, как вы построите это сооружение будет зависеть его будущая судьба, так как при неправильном расположении каких-либо элементов, все изделие может разрушить небольшой порыв сильного ветра. Перед началом строительства рекомендуется рассчитать точные параметры постройки, а также выяснить вес крыши.
Не лишним будет также до начала строительства определиться с материалом кровли навеса. Если вы определились с целью использования навеса, то можно построить его как из дерева, так и из металла.
Виды дачного навеса
Итак, сейчас разберемся с лучшими идеями самодельных навесов. Основные аспекты, которыми стоит регулировать свои решения – это предназначение навеса и его конфигурация.
Самый простой вариант это дополнительный пристрой к дому в виде навеса для защиты от солнечных лучей. Посложнее – отдельный навес, который очень часто используется как заменитель гаража.
Материал навеса
Для весенне-осеннего навеса рекомендуем вам отличное решение для изготовления крыши – камыш. Этот материал усердно сдерживает солнечный зной летом, а также не пропускает воду во время продолжительных дождей, поэтому находиться под таким навесом в теплое время года довольно приятно.
Из чего можно сделать такой навес во дворе. Для постройки потребуется совсем немного инструментов и материалов: сам камыш, для создания поверхности, пленка из полиэтилена, очень крепкий шпагат, стойки для опоры из деревянного бруса или бамбука, плиты OSB или фанерные листы и степлер да молоток с гвоздями. Также необходимо сделать точечный фундамент для опоры.
Делаем хороший навес своими руками пошагово
Первое, что необходимо сделать – подготовить достаточное количество камыша. Для этого можно посетить ближайший водоем – озеро или реку и собрать как можно больше материала.
Когда соберете нужное количество растений, важно их как следует разложить на плоскости и высушить, а затем обработать специальным средством, которое не даст в случае чего камышу загореться.
Следующий этап заключается в определении размеров будущего навеса. Здесь главное выяснить, где будут находить стойки, которые будут удерживать крышу, расчистить место под навес и выкопать полуметровые ямы под каждую опору и поместить там деревянные брусья или бамбук.
Не забудьте обработать концы, которые уходят в землю, средством, не дающим дереву гнить – это очень важно для надежности конструкции.
Когда установите стойки, засыпьте ямы по кругу высотой около 10-20 см гравием, а следом можно заполнять до края ямы бетоном. После полного высыхания бетона можно начинать стягивать опоры друг с другом на самом верху. Для этого используйте бруски поменьше. Важно надежно их закрепить, чтобы конструкция имела единую основу и не шаталась.
Рама для крыши готова, теперь стоит заняться соединением опоры крыши поперечными брусьями – балками, которые будут удерживать плиты фанеры или ОСБ.
Дальнейшая инструкция как сделать навес своими руками сводится к тому, что необходимо постелить фанерный лист на поверхность навеса и закрепить его там, а следом покрыть все это дело полиэтиленовой пленкой так, чтобы она немного спускалась с листа. Закрепите пленку при помощи степлера.

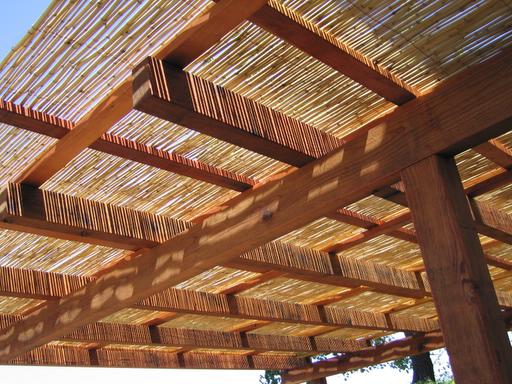

Переходим к главному элементу крыши – камышам. Связывайте камыши в небольшие пучки диаметром около 15 см каждый и стелите их на крышу очень плотно друг к другу.
Когда вся крыша будет застелена камышом, необходимо плотно привязать его веревкой или прикрепить иным способом так, чтобы весь слой держался очень крепко и его не сдувал ветер.
Важные факторы
Внимательно отнеситесь к чертежам и размерам для изготовления навесов, так как если постройка будет служить вам в качестве гаража, а ее исполнение оставит желать лучшего и она сломается в самый неподходящий момент, то минимум вы как следует поцарапаете краску на автомобиле, а в худшем варианте придется везти ее на ремонт.
Внимательно изучите почву и климатические условия, где будет находиться изделие. Не лишним будет нарисовать сперва схему и на ней обозначить все требуемые параметры. Крепежи и инструменты должны быть надлежащего качества.
Из этой статьи вы узнали, как можно быстро сделать навес своими руками на даче. Вы также можете модернизировать постройку, добавив ей стены или полы из дерева либо другого подходящего материала.
Вместо камыша можно использовать металлические листы или профнастил. Крышу навеса можно также сделать треугольную или каскадную, однако в данном случае придется немного больше заняться общей конструкцией крыши.
Обратите внимание, что постройка должна быть надежной и качественной, чтобы в будущем не доставлять неудобств при ее использовании.
Фото навесов своими руками
Навес для частного дома является одной из самых распространенных конструкций, которая несет существенную функциональную нагрузку. Однако чтобы полезность сочеталась с эргономичностью необходимо тщательно продумать вид сооружения и место размещения пристройки.
Классификация навесов пристроенных к дому
Навесы возле дома обычно выполняют функцию защиты от осадков. Они применяются для покрытия террас, веранд, патио или в качестве крытого парковочного места для автомобиля. В зависимости от функциональной нагрузки их площадь может быть достаточной для размещения садовой мебели или даже мангала.
Оригинальный многоуровневый навес из поликарбоната, пристроенный к дому, на фото многокупольная конструкция выполняющая защиту летней площадки кафе
Навес для веранды
Представляет собой пристройку, которая защищает от непогоды вход в дом. Она может размещаться как с фасада дома, так и примыкать к задней части строения, выходя в сад. В этом случае площадь навеса может быть увеличена, а сама веранда использоваться в качестве зоны отдыха.
Навес к дому из поликарбоната, на фото конструкция с деревянными несущими балками и стропилами
Навес для террасы
Террасы обычно имеют большую площадь, чем веранды, могут размещаться на верхних этажах здания или на рельефе местности. Различают двускатные строения, они имеют ту же кровлю что и дом. Обычно комплектуются несколькими опорными столбами. Односкатные конструкции, наиболее распространены, так как довольно дешевы и просты в возведении. Пристройка такого навеса к дому из металлопрофиля, своими руками вполне по плечу даже не слишком опытному мастеру. Зачастую террасы бывают угловые или опоясывают весь дом. В этом случае навес может прикрывать только часть пристройки.
Массивные террасные навесы, пристроенные к дому, фото зоны отдыха с декоративным камином
Навес для авто
Лидерами среди защитных конструкций для машины являются навесы из поликарбоната, пристроенные к дому. Такие изделия чаще всего производятся на заводах и реализуются в виде готовых наборов, сборку которых можно выполнить самому.
Навес из поликарбоната, пристроенный к дому, фото стандартной конструкции с металлическим каркасом
Форму пристеночного навеса и материал, из которого он будет изготовлен, следует выбирать исходя из следующих критериев:
- Целесообразность и функциональная нагрузка, которую несет строение – нужна ли конструкция вообще и если да для чего он будет использоваться;
- Стилистические параметры – будет ли пристройка иметь общий с домом стиль и являться его гармонично вписанной составляющей, или выделяться как дизайнерский акцент экстерьера строения;
- Цена материалов и строительных работ по возведению сооружения.
Маркизы
Данные конструкции так же являются навесами, пристроенными к дому. В свою очередь, различают следующие разновидности изделий:
- Выдвижные – с ручным или электрическим приводом. Некоторые производители предлагают специальный пенал, где сложенная маркиза будет храниться в безопасности во время длительного отсутствия хозяев.
- Корзинные – ткань натянута на полукруглый или прямоугольный каркас со складывающимися ребрами жесткости.
- Маркизы со стойками – благодаря дополнительной точке опоры могут выдерживать значительные нагрузки. Используются для защиты больших площадей.
Маркиза, прикрепленная на стене, используется как парковка для автомобиля
Материалы для строительства
В качестве основания для пристроенного навеса к дому широко используется искусственный и натуральный камень, кирпич, бетонные блоки. Кроме того в бюджетных вариантах навесов перед домом часто применяются различные трубы – металлические (круглого или квадратного сечения) или асбестовые.
Навес перед домом, фото опор из кирпича
Материалы, которые используются для каркаса, более разнообразны:
Металл – обладает большой прочностью и пластичностью, подходит большинству стилей от модернизма до хайтек. Важной особенностью является возможность модульной сборки уже готовых конструкций, при этом допуска на размеры деталей и размещения технологических отверстий минимальные, что позволяет легко осуществлять монтаж своими руками. Основными недостатками являются трудоемкость самостоятельной обработки и необходимость периодического обновления антикоррозионного покрытия.
Деревянный брус – каркасы из древесины отлично сочетаются как с традиционными кровельными материалами, так и с современными высокотехнологичными. Само дерево подходит большинству классических стилей и архитектурных решений сооружения, но наиболее гармонично такие конструкции смотрится в домах из сруба или оцилиндрованного бревна.
Несмотря на кажущуюся примитивность и консервативность из древесины можно возвести довольно интересные и красивые пристройки к дому. К тому же оно достаточно легко обрабатывается, поэтому при наличии соответствующих инструментов и базовых знаний можно построить деревянный навес к дому своими руками. Главный недостаток этого материала — невозможность создания тонких изящных конструкций и подверженность гниению, поражению грибком и насекомыми, что требует систематической обработки антисептиками и антипиренами.
Оригинальная стропильная система навеса пристроенного к дому, фото сооружения с мангалом
Профиля из анодированного алюминия – являются одними из наиболее современных строительных материалов, которые обеспечивают достаточный уровень прочности при максимальной легкости конструкции. Основным недостатком алюминиевого навеса является его заоблачная цена. Следует отметить, что большинство вариантов навесов примыкающих к дому делается при помощи комбинирования материалов.
Алюминиевые каркасы навесов из поликарбоната пристроенных к дому, фото конструкция поддерживается натяжными стержнями
Важно! Несмотря на гарантии производителя (особенно китайского) необходимо проверить прочность соединений и целостность литых конструкций приобретаемого набора. Кроме того нужно учитывать снеговую нагрузку того района где устанавливается навес.Кровельные материалы
В качестве покрытия кровли наиболее популярными на данный момент являются полимерные материалы, в частности монолитный и сотовый поликарбонат. На втором месте по использованию – металлочерепица и металопрофиль. На третьем по значимости – гибкая черепица (рубероид) и шифер. Однако следует отметить, что при выборе материала для покрытия нужно руководствоваться правилом, какое покрытие у дома, такое и у козырьков.
Навес, пристроенный к дому, из профнастила, фото — материал покрытия пристройки аналогичен кровле дома
Инструкция по изготовлению и креплению навеса
Технология изготовления навеса мало чем отличается от процесса строительства крыши. Независимо от типа размещения: боковой, фасадный или угловой навес для дома, конструкция имеет общие элементы и состоит из:
- Стропильной системы,
- Опор внешней стороны,
- Основания (фундамента) для колонн;
- Покрытия;
- Крепежей и анкеров.
В самом начале строительства навеса к дому, проект должен предусмотреть высоту будущего строения, его геометрию (форму и площадь) и угол наклона крыши. На стену, к которой выполняется привязка навеса, осуществляется крепление доски 50х150 мм на высоте, приблизительно 2 м. Монтаж производится непосредственно в доску анкерными болтами. Эта доска является внутренней опорой, к которой будут крепиться стропильные балки.
Для установки внешних опор необходимо иметь брус 100х100, металлическую трубу квадратного сечения 50х50 или оцилиндрованное бревно диаметром 80-100 мм. Допускается возведение опор из штучных материалов – камня, кирпича, бетонных блоков. Высота столбов должна быть меньше из расчета угла наклона ската крыши 20-25°.
Чертеж размещения основных конструкционных элементов односкатного навеса для дома
- Стеновая опора;
- Обрешетка;
- Внешняя опора (колонна);
- Основание (забетонированный анкер);
- Мауэрлат;
- Стопила;
- Стенные анкера.
В качестве основания для столбов может выступать мелкозаглубленный фундамент: столбчатый или с применением винтовых свай. Главное правило, соблюдение которого поможет предотвратить деформацию несущих конструкций вследствие вспучивания грунта. Залегание основания должно быть ниже уровня промерзания грунта в данной местности.
При использовании легких материалов допускается бетонирование столбов непосредственно в лунках фундамента. При этом кроме армирования необходимо дополнительно обработать вкапываемую часть опор:
- Металлические столбы – грунтуются железным суриком;
- Деревянные столбы – пропитываются олифой, автомобильной отработкой или специальными антисептиками;
- Асбестовые столбы допускается устанавливать без предварительной подготовки.
На столбы укладывается мауэрлат – балка сечением 100х100 мм. На нем размечены места стропильных замков. Сами стропила делаются длиннее расстояния от стены до мауэрлата на 20-30 см. На них отмечается угол среза, и делаются соответствующие вырезы для более плотной установки.
На место прилегания навеса к стене необходимо обратить особое внимание.
Схема крепление навеса к дому — основные конструкционные элементы
- Дюбель гвоздь;
- Примыкание;
- Шуруп саморез;
- Обрешетка;
- Кровля;
- Опора;
- Мауэрлат;
- Стропило;
- Доска стеновой опоры;
- Анкер крепления.
Именно при неправильном выполнении стыка здесь образуются протечки от дождя или оттаявшего снега. Для того чтобы этого избежать используют уголки примыкания с шириной полки не менее 150 мм. Их устанавливают в самую последнюю очередь поверх кровельного материала. На поверхности козырька примыкания фиксируются кровельными саморезами с упругими полимерными шайбами под головками. К стене пристреливаются с помощью дюбель гвоздей, а если стена деревянная, то обычными шурупами по дереву. Кромка примыкающего к стене уголка обрабатывается силиконовым герметиком.
Подводя итоги
Из приведенной инструкции видно как сделать навес к дому своими руками, используя минимальное количество материалов и не слишком сложные строительные процессы. Однако большинство конструкций более сложны, а если ставить целью, сделать не только функциональную, но и красивую пристройку, то стоимость строительства может возрасти на порядок.
Построить навес своими руками сможет практически каждый мастер, который умеет хоть немного обращаться с инструментом. Для этого нужно рассмотреть пошагово весь процесс. Существует множество вариантов подобных построек. Они отличаются функциональностью, долговечностью и областью применения. Особенности строительства навесов, а также рекомендации опытных мастеров будут рассмотрены далее.
Разновидности
Строительство навесов является ответственным мероприятием. Существует множество вариантов подобных конструкций. Они могут быть автономными, находиться на расстоянии от дома. Такой навес служит местом для отдыха на даче или приусадебном участке. Часто навесы пристраивают непосредственно к стене дома. В этом случае конструкция может выполнять несколько функций. Например, это может быть навес для машины, крытая площадка для детских игр, место отдыха для взрослых и т. д. Вариантов эксплуатации подобных построек существует множество.
Если конструкция отстоит на определенном расстоянии от дома, она может быть односкатной или двускатной. Более сложные варианты кровли обустраивают своими руками редко. Навес, который сооружают возле дома, обычно имеет всего один наклонный скат. Основные разновидности формы кровли навесов следующие:
- полукруглая;
- прямоугольная или квадратная с одним наклонным или прямым скатом;
- треугольная двускатная;
- неправильная форма.
Строительство крыши навесов, как и его опор, может быть выполнено из разных материалов. От этого зависят долговечность, прочность и эстетичность постройки. Опоры могут быть изготовлены из дерева или металлических труб. Некоторые мастера применяют в этих целях пластик. Однако этот материал подойдет только для крыши из очень легких материалов. При этом подобная конструкция будет непрочной. Ее лучше пристраивать непосредственно к стене дома.
Эффектно выглядит навес, построенный со стороны террасы. Его крыша будет создавать тень у входа в дом. В результате внутри будет не так жарко. Если нужно ставить машину в укромном притененном месте, также рекомендуется строить навес.
Крыша подобной конструкции может быть изготовлена из таких материалов:
- дерево;
- поликарбонат;
- камыш;
- металл;
- прочие кровельные материалы;
- ударопрочное стекло;
- ткань.
Если планируется создать навес для летней кухни, для его строительства лучше применять металлический каркас и негорючие материалы. При создании подобной конструкции над бассейном лучше отдать предпочтение навесу, который не боится сырости.
Особенности постройки
Существуют определенные нормы для строительства навеса. Подобная конструкция не должна оказывать дополнительную нагрузку на фундамент дома, если она пристраивается к одной из его стен. Любой навес не должен затрагивать конструктивные особенности и безопасность строений, к которым они примыкают.
Это относительно легкое сооружение. Оно может относиться к числу строений вспомогательного использования. Однако навесы, в том числе и для автомобиля, не должны быть объектом предпринимательской деятельности. Это относительно простая конструкция, которая часто сооружается на даче или приусадебном участке.
Стоит отметить, что разрешение на строительство навеса не требуется (ст. 51 Градостроительного кодекса РФ). Однако стоит понимать, какая постройка может относиться к этой категории. Например, гараж и навес имеют ряд отличий. У навеса может быть максимум 3 закрытых стены. У гаража все стены закрыты. У него есть широкий проем для въезда транспортного средства. Чтобы навес не был признан капитальной постройкой (и не нуждался в получении разрешения на его строительство), он должен отвечать следующим требованиям:
- может быть перенесен без нанесения серьезного ущерба конструкции;
- является разборным;
- не имеет фундамента;
- не имеет стационарных коммуникаций (кроме электрических);
- не является объектом движимого имущества.
Если постройка удовлетворяет перечисленные требованиям, она признается временной. В этом случае разрешение на ее строительство получать не нужно. Это нужно помнить, планируя процедуру возведения навеса.
Стоит также отметить, что некоторые навесы имеют фундамент, так как построены из тяжелых материалов. Однако это совершенно не означает, что такая конструкция может быть признана капитальной. Если только одно условие из списка не выполняется, это не дает права признавать навес капитальным сооружением. Однако при наличии двух и более несоответствий он может быть признан стационарной конструкцией. В этом случае навес будет рассматриваться как объект самостроя. Он будет подлежать демонтажу.
Выбор материала
Строительство навеса своими руками можно осуществить из разных материалов. В первую очередь нужно обратить внимание на древесину. Этот материал наиболее прост в обработке. Из него легко можно соорудить практически любые конструкции. При правильной обработке этот материал будет долговечным.
Натуральная древесина выглядит эффектно. Такой навес гармонично впишется в любой ландшафтный дизайн. Если он создается возле дома, стоит учесть особенности оформления фасада. Обычно для дачи или загородного коттеджа древесина подходит больше всего, если дело касается создания подобной конструкции.
Недостатком природного материала является его подверженность неблагоприятному воздействию погодных условий. При этом древесина подвержена горению. Поэтому перед началом строительных работ ее нужно обработать антипиреном и противомикробными препаратами.
Фиксировать все элементы нужно при помощи болтов или специальных саморезов. Эта работа под силу даже начинающему мастеру, который прежде не создавал подобные постройки. При этом стоит учесть, что древесина при правильной обработке способна простоять, не требуя ремонта, несколько десятков лет. Для этого нужно применять в ходе строительных работ сухую доску или клееный брус.
Строительство навеса для автомобиля или иных целей может быть осуществлено из металла. Каркас собирают из профиля при помощи болтового соединения или из труб при помощи сварки. Чтобы выполнить изгибы, потребуется применять специальный инструмент. Это трубогиб. Стоит отметить, что металлические конструкции обходятся дороже. При этом металл требуется постоянно подкрашивать, защищая от неблагоприятного воздействия погодных условий. Зато металлические опоры способны выдержать крышу большего веса.
Чертеж
Планируется ли строительство навеса с односкатной крышей, примыкающего к дому, или же отдельно стоящей конструкции с полукруглой кровлей, обязательно требуется создать чертеж. Это план, который отражает точное количество конструкционных элементов, их размер в масштабе. По нему будет впоследствии строиться навес.
На чертеже указывают, сколько потребуется опорных стоек, а также какое у них будет сечение. Этот показатель зависит от размера навеса. Также учитывается вес конструкции и кровельного материала. Важно учесть при расчетах снеговую и ветровую нагрузку в данной местности. Стоит отметить, что если здесь случаются частые, обильные снегопады, то лучше сделать скат с большим уклоном. Если же в данной местности дуют сильные ветра, предпочтение отдается пологой кровле.
Недостаток опор приводит к появлению прогибов кровельного материала. Поэтому нужно учесть суммарную нагрузку. Если же количество опор будет слишком большим, это обернется дополнительными тратами.
Если планируется сделать навес относительно небольшой (около 2-3 м в длину), который при этом будет пристроен к дому, можно обойтись всего 2 стойками. Однако для конструкции, которая будет отстоять отдельно от дома, количество опор увеличивается до 4 шт. Это справедливо для строительства навесов из поликарбоната. Однако, применяя в качестве настила тяжелые материалы, стоит увеличить количество опор до 6 шт. Если же планируется построить навес длиной около 6 м, то шаг опорных стоек должен составлять 1,2-1,5 м.
Если планируется применять легкий кровельный материал, стропильная система может быть собрана из бруса небольшого диаметра, металлопрофиля. При этом шаг между элементами конструкции может быть менее частым. Если же планируется применять для отделки черепицу, нужно выбирать материалы помощнее. Их шаг будет частым.
Для опорных стоек чаще всего приобретают брус с размером сечения 15×15 см или 14×14 см. Для стропильной системы следует приобрести материал 15×5 см, а для укосин - 9×9 см. При этом крайне важно, чтобы опоры стояли точно вертикально.
Строительство навеса для гаража может быть выполнено из металлических труб. Для этого потребуется приобрести столбы 10×10 см или 8×8 см. Для создания стропильной фермы нужно приобрести металлоконструкции с поперечным сечением 4×10 см и 4×4 см. Основные опоры должны быть толстыми. Дополнительные конструкционные элементы могут быть тоньше. При желании со временем трубы можно будет обложить камнем (натуральным или искусственным) или кирпичом.
Установка деревянных опор и стропил
Строительство для автомобиля, летней кухни или зоны отдыха начинается с установки опор. После создания чертежа и закупки материалов необходимо приступать к работе. На подготовленном для строительства участке делают разметку. Клинья устанавливают в тех местах, где будут установлены деревянные столбы. Все элементы конструкции, изготовленные из натурального материала, нужно обработать антипиреном и антисептиком.
Далее в отмеченных местах нужно пробурить углубления 50 см. Нижний край опоры обрабатывают битумом. Ее устанавливают в углубление. Свободное место засыпают щебнем или заливают цементным раствором. При помощи отвеса проверяется вертикальность их установки. Для фиксации можно использовать вспомогательный брус. Его со временем демонтируют.
Сверху каждый столб нужно подрезать со скосом на одинаковом уровне в соответствии с конфигурацией кровли. Угол должен быть просчитан еще на этапе создания чертежа. Нижний край ската должен находиться на расстоянии от поверхности земли минимум 1,8 м. Можно делать более высокий навес. Особенно если транспортное средство габаритное.
Строительство деревянного навеса для автомобиля обязательно предполагает создание стропильной системы. Для этого применяют брус. Расстояние между стропилами должно составлять около 1 м. Одна сторона будет крепиться к стене или специальной стойке, вторая - к стойкам опорных столбов.
Соединение элементов стропильной системы выполняется при помощи саморезов и стальных уголков. Если панируется фиксировать конструкцию к стене из камня, кирпича, следует приобрести металлические анкера или дюбели. Также потребуются металлические уголки.
Завершение строительства
Строительство навесов из дерева выполняется относительно недолго. После возведения стропильной системы нужно сделать обрешетку. Она набивается перпендикулярно. Обрешетка должна фиксироваться непосредственно к балкам стропильной системы. Обрешетка выполняется из обрезной доски. Ее толщина должна составлять 3 см. Доски нужно распределять на расстоянии 90 см. Если кровельный материал будет мягким, создается сплошная обрешетка. В остальных случаях частота зависит от особенностей материала. При этом стоит отметить, что расстояние должно быть высчитано в соответствии с особенностями шифера, поликарбонатных листов, металлочерепицы и прочих разновидностей материалов. Доски должны проходить в центре и на стыках листов.
Далее можно монтировать кровельный материал. Под него не потребуется укладывать слой утеплителя. Если это будет шифер, его прикручивают по верху волны. Для этого применяют оцинкованные саморезы. Головки их нужно фиксировать впотай. Под головки лучше подложить специальные шайбы. Они изготавливаются из пластика.
Строительство навесов из дерева часто предполагает применение металлического шифера. Это практичный материал, который известен своей долговечностью. Нужно очень точно вымерять положение первого листа. В противном случае настил будет перекошенным. Начинать нужно снизу. Когда первый лист будет надежно зафиксирован, на него укладывают второй. Он должен быть приложен внахлест.
Когда нижний ряд будет создан, точно так же фиксируют материал и для второго ряда. Внахлест укладывают не только каждый последующий лист, но и второй и первый ряды.
Практически любой кровельный материал подойдет для отделки. Если навес пристраивают к дому, лучше сделать его из такого же настила, как и кровля дома. Так конструкция будет смотреться гармоничнее.
Крыша из камыша
Строительство деревянных навесов может завершаться очень экзотичной отделкой. Например, это может быть камыш. Такой тип отделки конструкции чаще применяется для дач в южных регионах. Если рядом есть водоем, на котором растет много камыша, этот вариант будет одним из возможных.
Чтобы создать кровлю из камыша, нужно правильно заготовить материал. Он будет гармонично дополнять деревянную конструкцию. Причем такая кровля может быть у навеса, как пристроенного к дому, так и стоящего отдельно. Второй вариант предпочтительнее, так как не всегда камыш гармонирует с фасадом основного дома.
Строительство односкатного навеса из камыша выполнить проще, чем застелить этим материалом двускатную крышу. Однако из него при желании можно делать даже круглые постройки. Сначала нужно правильно заготовить материал. Камыш срезают ножом. Соцветия убирают. Стебли раскладывают на солнце. Их нужно очень хорошо просушить.
Когда материал станет полностью сухим, его пропитывают противопожарным составом (таким же, как и деревянные конструкции). Камыш является быстровоспламеняющимся материалом. Поэтому подобными требованиями пренебрегать нельзя. Пропитку наливают в пульверизатор. Так наносить ее на природный материал будет гораздо проще и быстрее. Стебли должны опять просохнуть.
Далее материал обрабатывают антисептиком. После этого снова нужно просушить влажный камыш. Эти действия значительно продлевают срок эксплуатации кровли. Пропитки обычно остаются после обработки деревянных конструкций. Поэтому дополнительных затрат подобная процедура не требует.
Камыши связывают в пучки при помощи веревок. Толщина каждого из них должна составлять около 10 см. Пучки укладывают вплотную один к другому. Под ними должна находиться плотная гидроизоляция. Когда все пучки будут разложены, их дополнительно укрепляют веревкой. Ею обматывают всю кровлю, сделав нахлест несколько раз. Далее проводится фиксация саморезами по краю и в центре навеса. Так вся конструкция будет прочно зафиксирована на основании.
Металлические трубы
Строительство навесов для машин может быть выполнено из металлических труб или профиля. Сначала также создается чертеж, рассчитывается вес кровли и расстояние между опорами. Лучше всего выглядит навес, который держится на трубах диаметром 5 см. Толщина стенок должна составлять около 3 мм.
Для создания опор при строительстве навеса к дому чаще всего применяют трубы длиной 3,5 м. они должны быть установлены строго вертикально. Их край должен быть на одной высоте для каждой опоры.
Чтобы установить стойки, потребуется выкопать ямки. Их глубина составляет 50 см. Далее к трубам нужно приварить вверху фланец. Он может быть перфорированным или сплошным. Этот элемент потребуется впоследствии для монтажа кровельной фермы.
В подготовленные лунки засыпают песок, гравий. Каждый слой должен составлять 5 см. Их качественно трамбуют. Вниз застилают гидроизоляцию. Затем устанавливаются опоры (строго вертикально). Чтобы зафиксировать их в лунках, потребуется закрепить их при помощи нескольких крупных камней. Далее в лунки заливают бетон.
Если планируется создать разборную конструкцию, в грунт вгоняют металлические штыри. Они должны уходить на глубину минимум 80 см. К ним болтами будут крепиться опоры. При необходимости фиксаторы можно будет открутить, а навес разобрать, сложив его внутри дома.
Строительство фермы и отделка
Далее нужно соорудить фермы. Это прямоугольные треугольники из арматуры. Для каждой пары опорных столбов требуется своя ферма. Они устанавливаются на торцы стоек. Далее их нужно слегка приварить. После корректировки их фиксируют окончательно. Чаще всего строительство навесов из поликарбоната предполагает монтаж металлической конструкции. Между фермами приваривают 4 арматурных прута. На них монтируется обрешетка и фиксируется профнастил.
При желании можно сделать отделку навеса из любых других кровельных материалов. Это может быть металлочерепица, профнастил или шифер. Мягкие кровельные материалы больше подойдут для деревянной сплошной обрешетки стропильной системы из бруса.
После монтажа все металлические элементы конструкции грунтуют, а затем покрывают 2 слоями специальной защитной краски. Процедуру потребуется выполнять раз в сезон. В противном случае металл будет ржаветь и разрушаться.
Навес для бассейна
Строительство навесов часто требуется возле бассейна. В жаркий день можно получить солнечные ожоги, находясь длительное время в воде. Поэтому для этих целей обустраивают навесы из синтетических материалов. Это, например, могут быть обычные пластиковые трубы.
Опорные столбы в этом случае смогут выдержать вес настила из поликарбоната или специальной ткани, которая не пропускает осадки. Такой навес собирается очень просто. Сначала потребуется выкопать углубления для установки опор. Это будет переносная, легкая конструкция. Поэтому глубина ямок может составлять всего 30 см. Далее устанавливают опоры. Для этого применяют пластиковые трубы (для наружной установки) диаметром 110 или 50 мм. Крышу также делают из труб. При этом применяют разные уголки, повороты и переходники.
Когда конструкция будет собрана, сверху на нее при помощи саморезов можно закрепить поликарбонатные листы. Чтобы сквозь отверстия, созданные крепежными элементами, не попадала внутрь вода от дождя, можно устанавливать под них резиновые шайбы. Также допускается промазать эти места силиконом.
Также можно накрыть шатер специальным брезентом. В этом случае демонтаж конструкции будет выполняться просто и быстро. Можно также использовать для этих целей пленку.
Рассмотрев особенности строительства навесов, можно создать подобную конструкцию своими руками. Она может служить для разных целей.
