Введение

Противопожарное водоснабжение - это совокупность мероприятий по обеспечению водой различных потребителей для тушения пожара. Проблема противопожарного водоснабжения одна из основных в области пожарного дела. Современные системы водоснабжения представляют собой сложные инженерные сооружения и устройства, обеспечивающие надежную подачу воды потребителям. С развитием водоснабжения населенных мест и промышленных предприятий улучшается их противопожарная защита, так как при проектировании, строительстве, реконструкции водопроводов учитывается обеспечение не только хозяйственных, производственных, но и противопожарных нужд. Основные противопожарные требования предусматривают необходимость поступления нормативных объемов воды под определенным напором в течение расчетного времени тушения пожаров.

1. Виды водопроводов. Классификация водопровода по давлению

По назначению водопроводы разделяются на хозяйственно-питьевые, производственные и противопожарные. В зависимости от напора различают противопожарные водопроводы высокого и низкого давления. В противопожарном водопроводе высокого давления в течение 5 мин после сообщения о пожаре создают напор, необходимый для тушения пожара в самом высоком здании без применения пожарных машин. Для этого в зданиях насосных станций или в других отдельных помещениях устанавливают стационарные пожарные насосы.

В водопроводах низкого давления во время пожара для создания требуемого напора используют пожарные насосы, которые подключают к пожарным гидрантам с помощью всасывающих рукавов.

В водопроводах высокого давления вода к месту пожара подается по рукавным линиям непосредственно от гидрантов под напором от стационарных пожарных насосов, установленных в насосной станции.

Все сооружения водопровода проектируют так, чтобы во время эксплуатации они пропускали расчетный расход воды для пожарных нужд при максимальном расходе воды на хозяйственно-питьевые и производственные нужды. Кроме того, в резервуарах чистой воды и водонапорных башнях предусматривают неприкосновенный запас воды для тушения пожаров, а в насосных станциях второго подъема устанавливают пожарные насосы.

Насосно-рукавные системы, которые собирают при тушении пожаров, также являются элементарными противопожарными водопроводами высокого давления, состоящими из источника водоснабжения, водоприемника (всасывающей сетки), всасывающей линии, объединенной насосной станции первого и второго подъема (пожарного насоса), водопроводов (магистральных рукавных линий), водопроводной сети (рабочих рукавных линий).

Водонапорные башни предназначены для регулирования напора и расхода в водопроводной сети. Их устанавливают в начале, середине и в конце водопроводной сети. Водонапорная башня состоит из опоры (ствола), бака и шатра-устройства, предохраняющего бак от охлаждения и замерзания в нем воды. Высоту башни определяют гидравлическим расчетом с учетом рельефа местности. Обычно высота башни 15...40 м.

Вместимость бака зависит от размера водопровода, его назначения и может колебаться в широких пределах: от нескольких кубометров на маломощных водопроводах до десятков тысяч кубометров на крупных городских и промышленных водопроводах. Размер регулирующей емкости определяют в зависимости от графиков водопотребления и работы насосных станций. Кроме того, включают неприкосновенный пожарный запас для тушения одного наружного и одного внутреннего пожаров в течение 10 мин. Бак оборудуют нагнетательной, разборной, переливной и грязевой трубами. Часто нагнетательную и разборную трубы объединяют.

Разновидностью водонапорных башен являются водонапорные резервуары, которые предназначены не только для регулирования напора и расхода в водопроводной сети, но и для хранения противопожарного запаса воды для тушения пожаров в течение 3 ч. Резервуары располагают на возвышенных местах.

Водонапорные резервуары и башни включают в водопроводную сеть последовательно и параллельно. При последовательном включении через них проходит вся вода от насосных станций. В этом случае нагнетательную и разборную трубы не объединяют, и они работают раздельно. При минимальном водопотреблении излишки воды накапливают в резервуаре или в баке, а при максимальном этот запас направляют в водопроводную сеть.

При параллельном включении в водопроводную сеть в резервуары и баки поступает излишек воды (при минимальном водопотреблении), а при максимальном водопотреблении его направляют в сеть. В данном случае нагнетательный и разводящий трубопроводы могут быть объединенными. Для контроля уровня воды в баках и резервуарах предусматривают измерительные устройства.

По виду обслуживаемого объекта системы водоснабжения подразделяются на городские, поселковые, а также промышленные, сельскохозяйственные, железнодорожные и др.

По виду используемых природных источников различают водопроводы, забирающие воду из поверхностных источников (рек, водохранилищ, озер, морей) и подземных (артезианских, родниковых). Имеются также водопроводы смешанного питания.

По способу подачи воды водопроводы бывают напорные с механической подачей воды насосами и самотечные (гравитационные), которые устраивают в горных районах при расположении водоисточника на высоте, обеспечивающей естественную подачу воды потребителям.

По назначению системы водоснабжения делят на хозяйственно-питьевые, удовлетворяющие нужды населения; производственные, снабжающие водой технологические процессы производства; противопожарные и объединенные. Последние устраивают, как правило, в населенных пунктах. Из этих же водопроводов вода подается и на промышленные предприятия, если они потребляют незначительное количество воды или по условиям технологического процесса производства требуется вода питьевого качества.

При больших расходах воды предприятия могут иметь самостоятельные системы водоснабжения, обеспечивающие их хозяйственно-питьевые, производственные и противопожарные нужды. В этом случае обычно сооружают хозяйственно-противопожарный и производственный водопроводы. Совмещение пожарного водопровода с хозяйственным, а не с производственным объясняется тем, что производственная водопроводная сеть обычно бывает менее разветвленной и не охватывает всех объемов предприятия. Кроме того, для некоторых технологических процессов производства вода должна подаваться под строго определенным напором, который при тушении пожара будет изменяться. А это может привести либо к увеличению расхода воды, что экономически нецелесообразно, либо к аварии производственных аппаратов. Самостоятельный противопожарный водопровод устраивают обычно на наиболее пожароопасных объектах--предприятиях нефтехимической и нефтеперерабатывающей промышленности, складах нефти и нефтепродуктов, лесобиржах, хранилищах сжиженных газов и др.

Системы водоснабжения могут обслуживать как один объект, например город или промышленное предприятие, так и несколько объектов. В последнем случае эти системы называют групповыми. Если система водоснабжения обслуживает одно здание или небольшую группу компактно расположенных зданий из близлежащего источника, то ее называют местной системой. Для питания водой под требуемым напором различных участков территории населенного пункта, имеющей значительную разницу в отметках, устраивают зонное водоснабжение. Система водоснабжения, обслуживающая несколько крупных водопотребителей, расположенных на определенной территории, называется районной.

2. Схемы водоснабжения населенных пунктов

На территории большинства населенных пунктов (городов, поселков) существуют различные категории водопотребителей, предъявляющих, разнообразные требования к качеству и количеству потребляемой воды. В современных городских водопроводах расход воды на технологические нужды промышленности составляет в среднем около 40% всего объема, подаваемого в водопроводную сеть. Причем около 84% воды берется из поверхностных источников и 16%--из подземных.

Схема водоснабжения для городов с использованием поверхностных водоисточников представлена на рисунке. Вода поступает в водоприемник (оголовок) и по самотечным трубам 2 перетекает в береговой колодец 3, а из него насосной станцией первого подъема (HC-I) 4 подается в отстойники 5 и далее на фильтры 6 для очистки от загрязнений и обеззараживания. После очистной станции вода поступает в запасные резервуары

Рис. 1. Схема водоснабжения населенного пункта. 1 -- водоприемник; 2 -- самотечные трубы; 3 -- береговой колодец; 4 -- насосная станция I подъема; 5 -- отстойники; 6 -- фильтры; 7 -- запасные резервуары чистой воды; 8 -- насосная станция II подъема; 9 -- водоводы; 10 -- водонапорная башня; 11 -- магистральные трубопроводы; 12 -- распределительные трубопроводы; 13 -- ввод в здания; 14 -- водопотребители чистой воды 7, из которых она насосной станцией второго подъема (НС-П) 8 подается по водоводам 9 в напорно-регулирующее сооружение 10 (наземный или подземный резервуар, размещенный на естественном возвышении, водонапорная башня или гидропневматическая установка). Отсюда вода поступает по магистральным линиям 11 и распределительным трубам 12 водопроводной сети к вводам в здания 13 и потребителям 14

Систему водоснабжения или проектирования обычно разделяют на две части: наружную и внутреннюю. К наружному водопроводу относят все сооружения для забора, очистки и распределения воды водопроводной сетью до вводов в здания. Внутренние водопроводы представляют собой совокупность устройств, обеспечивающих получение воды из наружной сети и подачу ее к водоразборным приборам, расположенным в здании.

Использование подземных водоисточников обычно позволяет обходиться без очистных сооружений. Вода подается непосредственно в запасные резервуары 2. При использовании подземных вод, а также при водоснабжении крупных городов может быть не один, а несколько источников водопитания, расположенных с разных сторон населенного пункта. Такое водоснабжение позволяет получить более равномерное распределение воды по сети и поступление ее к потребителям. Неравномерность водопотребления с увеличением численности населения в городах в значительной мере сглаживается, что позволяет обходиться без напорно-регулирующих сооружений. В этом случае вода от НС-П поступает непосредственно в трубы водопроводной сети.

Размещено на http://www.allbest.ru

Размещено на http://www.allbest.ru

Рис. 2. Схема водопровода при подземном водоисточнике: 1 - артезианская скважина с насосом; 2 - запасной резервуар; 3 - НС-II; 4 - водонапорная башня; 5 - водопроводная сеть

Подача воды для целей пожаротушения в городах обеспечивается пожарными автомобилями от гидрантов, установленных на водопроводной сети. В небольших городах для подачи воды на тушение пожаров включают дополнительные насосы в НС-И, а в крупных городах пожарный расход составляет незначительную часть водопотребления, поэтому практически не оказывают влияния на режим работы водопровода.

В соответствии с современными нормами в населенных пунктах с числом жителей до 500 чел., которые располагаются в основном в сельской местности, должен устраиваться объединенный водопровод высокого давления, обеспечивающий хозяйственно-питьевые, производственные и пожарные нужды. Однако нередки случаи, когда сооружается только хозяйственно-питьевой водопровод, а на пожарные нужды воду подают передвижными насосами из водоемов и резервуаров, пополняемых от водопровода.

В малых населенных пунктах для хозяйственно-противопожарных нужд чаще всего устраиваются системы местного водоснабжения с забором воды из подземных источников (шахтных колодцев или скважин). В качестве водоподъемных устройств применяют центробежные и поршневые насосы, системы «Эрлифт», ветросиловые установки и др. Наиболее надежны и удобны в эксплуатации центробежные насосы. Что касается других водоподъемных устройств, то вследствие малой производительности они могут использоваться лишь для пополнения пожарных запасов воды в водоемах, резервуарах, водонапорных башнях.

3. Источники водоснабжения

В соответствии с двумя категориями природных источников воды водоприемные сооружения также разделяются на две группы: сооружения для приема воды из поверхностных источников и сооружения для приема подземных вод. Выбор того или иного источника водоснабжения определяется местными природными условиями, санитарно-гигиеническими требованиями, предъявляемыми к качеству воды, и технико-экономическими соображениями. По возможности предпочтение должно отдаваться подземным источникам водоснабжения.

К поверхностным источникам относятся реки, озера и в отдельных случаях моря. Место расположения водоприемника определяется с таким расчетом, чтобы удовлетворялись следующие условия:

Возможность применения наиболее простого и дешевого способа забора воды из источника;

Бесперебойность получения требуемого количества воды;

Обеспечение поступления по возможности более чистой воды (очистка от загрязнений);

Наиболее близкое расположение к снабжаемому водой объекту (для уменьшения стоимости водоводов и подачи воды).

Подземные воды залегают на различных глубинах и в различных породах.

Для водоснабжения используют:

Воду напорных водоносных слоев, перекрытых сверху водонепроницаемыми породами, предохраняющими подземные воды от загрязнения;

Безнапорные подземные воды со свободной поверхностью, содержащиеся в пластах, не имеющих водонепроницаемой кровли;

Родниковые (ключевые) воды, т. е. подземные воды, самостоятельно выходящие на поверхность земли;

Шахтные и рудничные воды (чаще для производственного водоснабжения), т. е. подземные воды, поступающие в водоотливные сооружения при добыче полезных ископаемых.

4. Устройство пожарного гидранта и требования по эксплуатации в зимнее и летнее время

Гидрант с пожарной колонкой представляет собой водозаборное устройство, устанавливаемое на водопроводной сети и предназначенное для отбора воды при тушении пожара.

Гидрант с колонкой при тушении пожара может быть использован, во-первых, как наружный пожарный кран в случае присоединения пожарного рукава для подачи воды к месту тушения пожара и, во-вторых, как водопитатель насоса пожарного автомобиля.

В зависимости от конструктивных особенностей и условий противопожарной защиты охраняемых объектов гидранты подразделяются на подземные и надземные.

Подземные гидранты устанавливают в специальных колодцах, закрываемых крышкой. Пожарную колонку навинчивают на подземный гидрант только при его использовании. Надземный гидрант находится выше поверхности земли с закрепленной на нем колонкой.

Пожарный гидрант предназначен для отбора воды из водопроводной сети на тушение пожаров, он состоит из стояка, клапана, клапанной коробки, штока, установочной головки с резьбой и крышкой. Если уровень грунтовых вод высокий, на спусковом отверстии клапанной коробки устанавливают обратный клапан.

Табл. 1. Техническая характеристика подземного пожарного гидранта

На водопроводную сеть гидрант-колонку устанавливают с помощью пожарной подставки без устройства колодца. Пропускная способность комбинированного гидранта 20 л/с.

Колонка пожарная используется для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров. Основные части колонки -- корпус и головка. В нижней части корпуса имеется резьбовое кольцо для присоединения колонки к пожарному гидранту. В верхней части расположены управление колонкой и два патрубка с соединительными головками и два вентиля. Через сальник в головке колонки проходит центральный ключ (трубчатая штанга) с квадратной муфтой внизу и рукояткой наверху Рукоятку вращают при закрытых вентилях напорных патрубков. При открытых вентилях маховички попадут в поле вращения рукоятки. Таким образом, колонка имеет блокировку, исключающую поворот центрального ключа при открытых клапанах напорных патрубков. Снимают колонку с гидранта только при закрытом клапане гидранта.

Требования по эксплуатации пожарных гидрантов в зимнее и летнее время.

Существуют обязательные правила эксплуатации пожарных гидрантов. Неумелое обращение с пожарными гидрантами может привести к аварии на водопроводной сети, срыву подачи воды и несчастным случаям.

Подготовка противопожарного водоснабжения к эксплуатации в зимних условиях осуществляется:

городского водоснабжения - в период проведения осенней проверки силами мобильных бригад АВР РЭВС (отделений);

объектового водоснабжения - в период проведения осенней проверки силами водопроводных служб объектов.

Подготовка противопожарного водоснабжения к эксплуатации в зимних условиях включает в себя:

откачку воды из стояков пожарных гидрантов Московского типа и заделку сливных отверстий деревянными пробками;

при установившейся минусовой температуре наружного воздуха откачку воды из колодцев гидрантов заполненных выше уровня стояка с последующим выполнением п. 1;

пожарные гидранты, подверженные затоплению грунтовыми и талыми водами, берутся на специальный учет линейными участками РЭВС и районными пожарными частями с обязательной отметкой в книге проверок противопожарного водоснабжения. Последующим контролем их состояния со стороны РЭВС, откачкой воды из стояков после оттепелей (в случае необходимости) и обязательной передачей информации в районные пожарные части;

заполнение колодцев гидрантов специальным теплоизолирующим наполнителем.

5. Требования, предъявляемые при приеме в эксплуатацию новых источников противопожарного водоснабжения

К пожарным гидрантам:

Пожарные гидранты следует устанавливать на кольцевых водопроводных сетях. Допускается установка пожарных гидрантов на тупиковых линиях независимо от расхода воды на пожаротушение при условии, что их длина не превышает 200 метров.

Диаметр труб водопровода, на которых устанавливаются пожарные гидранты, определяется расчетом в соответствии с указанием п.8.46 СНиП 2.04.02-84 "Водоснабжение. Наружные сети и сооружения", но минимальный диаметр труб водопровода в населенных пунктах и на промышленных предприятиях должен быть не менее 100 мм, в сельских населенных пунктах - не менее 75 мм, максимальный диаметр труб не должен превышать 500 мм.

Пожарные гидранты надлежит располагать вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен зданий. Допускается располагать гидранты на проезжей части. В исторической части города допускается размещать пожарные гидранты в соответствии с требованиями п. 8.55 ВСН-89. Расстояние между гидрантами не должно превышать 150 метров.

Вокруг люков колодцев, размещаемых на застроенных территориях бездорожных покрытий или в зеленой зоне, должны предусматриваться отмостки шириной 1 м с уклоном от люков, отмостки должны быть выше прилегающей территории на 0,05 м.

На проезжей части улиц с усовершенствованными капитальными покрытиями крышки люков должны быть на одном уровне с поверхностью проезжей части; люки колодцев на водоводах, прокладываемых на незастроенной территории должны быть выше поверхности земли на 0,2 м.

К гидранту должен быть свободный подъезд шириной не менее 3,5 метров.

У места расположения пожарного гидранта должна быть установлена указательная табличка на высоте 2-2,5 м от поверхности земли (таблички на объектах, выполненные согласно ГОСТ 12.4.026-76 "Цвета сигнальные и знаки безопасности" устанавливаются непосредственно у водоисточников и по направлению движения к ним). Табличка должна быть размером 12х16 см, красного цвета и иметь надписи белого цвета с указанием:

тип гидранта (гидрант московского типа обозначается буквой М);

диаметр водопроводной сети в миллиметрах (дюймах);

характер водопроводной сети (тупиковая сеть обозначается буквой Т в левом верхнем углу таблички);

номер пожарного гидранта (должен соответствовать номеру дома, на котором расположена координационная табличка). Запись номеров с цифрой "0" впереди (01.02.03. и т.д.) означает, что указательные таблички этих пожарных гидрантов расположены на деревьях, металлических столбиках или столбах уличного освещения, без привязки к номерам домов;

цифровое значение расстояния в метрах от таблички до гидранта.

В соответствии с п.1.12. ГОСТ 12.4.009-83 указатели пожарных гидрантов должны освещаться светильниками или выполняться с использованием флуоресцентных или светоотражающих покрытий.

Гидранты в колодцах устанавливаются вертикально. Ось установленного гидранта должна располагаться не ближе 175 мм и не далее 200 мм по горизонтали от стенки горловины люка. Расстояние от верхней части гидранта до верхней кромки люка должно быть не более 400 мм и не менее 150 мм. Техническое состояние пожарного гидранта проверяется путем установки колонки с обязательным пуском воды, при этом не должно наблюдаться подтекание воды во фланцевых соединениях гидранта.

После приема в эксплуатацию пожарных гидрантов составляется акт в 4-х экземплярах (по одному экземпляру для пожарной части, ДСПТ, РЭВС (отделения) и организации, проводившей строительно-монтажные работы).

При приемке в эксплуатацию гидрантов, расположенных на объектовых водопроводных сетях, требуется дополнительно провести испытание сети на водоотдачу. После приема в эксплуатацию пожарных гидрантов на объекте составляется акт произвольной формы в 4-х экземплярах (один для районной пожарной части, второй - заказчику, третий - генподрядной организации, четвертый - ДСПТ). На основании акта характеристика противопожарного водоснабжения объекта вносится в сводную ведомость объектового водоснабжения.

К самотечным колодцам.

Для забора воды из естественных водоисточников с заболоченными берегами или невозможностью непосредственного водозабора из них для целей пожаротушения устраиваются самотечные (приемные) колодцы.

Самотечные колодцы должны иметь размеры в плане не менее 0,8х0,8 м. Они могут выполняться из бетона, камня и дерева. Колодец должен быть оборудован двумя крышками, пространство между которыми на зимний период заполняется утепляющим материалом, что предохраняет воду от промерзания.

Глубина воды в колодце должна быть не менее 1,5 м. С водоисточником колодец соединяется подводящей трубой, диаметр которой должен быть не менее 200 мм. Выходящий в водоисточник конец трубы должен быть расположен выше дна не менее, чем на 0,5 м и ниже уровня горизонта низких вод, не менее 1,0 м. На конец трубы со стороны водоисточника должна быть укреплена сетка из металлической проволоки, препятствующая засасыванию в трубу рыбы и различных предметов.

К самотечному колодцу должен быть свободный подъезд, рассчитанный на одновременную установку двух пожарных автомобилей. У места расположения самотечного колодца должен быть установлен световой или флуоресцентный указатель с надписью "СКN".

К пожарным водоемам.

Необходимость устройства и требуемый объем противопожарных водоемов для объектов и населенных пунктов, указанных в примечании 1 п.2.11. надлежит определять по нормам расхода воды при расчетном времени пожаротушения в соответствии с указаниями пп.2.13.-2.17. и 2.24. СНиП 2.04.02-84.

Количество пожарных водоемов должно быть не менее двух, при этом в каждом водоеме должен храниться половинный объем воды на пожаротушение (п.9.29. СНиП 2.04.02-84).

Пожарные водоемы надлежит размещать из условия обслуживания ими зданий, находящихся в радиусе:

При наличии автонасосов - 200 м;

При наличии мотопомп - 100-150 м, в зависимости от типа мотопомп (п.9.30. СНиП 2.04.02-84).

Расстояние от водоемов до зданий 3,4 и 5 степеней огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30 м, до зданий 1 и 2 степеней огнестойкости - не менее 10 м (п.9.30. СНиП 2.04.02-84).

Если непосредственный забор воды из пожарного водоема автонасосами или мотопомпами затруднен, надлежит предусматривать приемные колодцы объемом 3-5 куб. метров. Диаметр соединяющего трубопровода следует принимать из условия пропуска расчетного расхода воды на наружное пожаротушение, но не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка. На соединительном трубопроводе со стороны водоема следует предусматривать решетку.

Из каждого водоема должен быть обеспечен забор воды не менее, чем двумя пожарными насосами, желательно с разных сторон.

К пожарным водоемам и приемным колодцам устраиваются подъезды с площадками для разворота пожарных автомобилей, размером не менее 12х12 м.

У места расположения пожарного водоема должен быть установлен световой или флуоресцентный указатель с нанесенными. Буквенным индексом ПВ, цифровыми значениями запаса воды в куб. метрах и количества пожарных автомобилей, которые могут быть одновременно установлены на площадке у водоема.

Для надежного забора воды из естественных водоемов, имеющих высокую крутизну откосов берега, а также значительное сезонное колебание горизонтов воды, устраиваются подъезды (пирсы), способные выдержать нагрузку пожарных автомобилей. Площадка подъезда (пирса) должна быть расположена не выше 5 м от уровня горизонта низких вод (ГНВ) и выше горизонта высоких вод (ГВВ) не менее, чем на 0,7 м и оборудована отводным лотком для всасывающих рукавов. Глубина воды с учетом промерзания в зимнее время должна быть не менее 1 м, в противном случае, в месте забора устраивают котлован (приямок). Ширина настила площадки должна быть не менее 4,5-5 м с уклоном в сторону берега и иметь прочное боковое ограждение высотой 0,7-0,8 м. На расстоянии 1,5 м от продольного края площадки укладывается и укрепляется упорный брус сечением не менее 25х25 см.

На техническую приемку новых или реконструируемых источников противопожарного водоснабжения выезжать начальникам (заместителям начальников) частей.

Примечание: Приемка пожарных гидрантов после завершения работ по строительству новых и реконструкции существующих сетей противопожарного водоснабжения осуществляется СПТ ЦУС УГПС (2-я смена), или по согласованию с ней.

6. Проверки противопожарного водоснабжения

Проверки противопожарного водоснабжения проводятся:

На городских водопроводных сетях два раза в год (весенняя - с 1 апреля по 1 июня; осенняя - с 15 июля по 1 ноября) силами мобильных бригад аварийно-восстановительных работ (АВР) районов эксплуатации водопроводных сетей (РЭВС) и отделений ГП "Водоканал С.-Петербурга" с обязательным присутствием представителя ПЧ. Для проведения проверки линейным участком РЭВС (отделения) ГП "Водоканал С.-Петербурга" составляется "График осмотра пожарных гидрантов по РЭВС (отделению)" (приложение N 14 «Инструкции...»), который утверждается начальником РЭВС (отделения) и согласовывается начальником (заместителем начальника) ПЧ. Во время весенней проверки проверяются пожарные гидранты только Ленинградского типа, во время осенней проверки - проверяются все пожарные гидранты.

Объектового противопожарного водоснабжения два раза в год (весенняя - с 1 апреля по 1 июня; осенняя - с 15 августа по 1 ноября) силами дежурных караулов пожарных частей с обязательным присутствием представителя водопроводной службы объекта. На проверку объектового водоснабжения отделения выезжают во главе с начальником караула с 9 часов 30 минут до 11 часов 00 минут и после 17 часов 00 минут при согласовании со старшим инженером Дежурной части УГПС.

При проведении проверок противопожарного водоснабжения (городского и объектового) проверяется:

наличие указателей пожарных гидрантов, водоемов, самотечных колодцев, пирсов, подъездов и соответствие координат при помощи рулетки;

наличие и состояние подъездов к водоисточникам;

наличие и состояние наружной крышки у гидрантов, самотечных колодцев. В зимнее время крышка должна быть очищена от льда, допускается наличие рыхлого снега на ней не более 10 см. Ответственность за уборку льда и снега с крышек пожарных гидрантов и самотечных колодцев возлагается на руководителей РЭВС (отделений) ГП "Водоканал С.-Петербурга" и объектов экономики (организаций, учреждений);

внутреннее состояние колодца пожарного гидранта, самотечного колодца;

наличие воды и давления путем установки колонки на все гидранты с обязательным пуском воды. В ходе проведения весенней проверки городских гидрантов Ленинградского типа производится чистка заплывших грязью колодцев (при необходимости), а при проведении осенней проверки всех городских и объектовых гидрантов;

выполняются мероприятия по их подготовке к эксплуатации в зимний период;

глубина водоема в месте, предназначенном для опускания заборной сетки. В зимнее время при проведении пожарно-тактических занятий и учений обращать внимание на наличие и размер проруби, расчистку площадки для установки пожарных автомобилей;

состояние несущих конструкций и настила, наличия боковых ограждений, упорного бруса и отводного лотка у пожарного пирса;

проверка самотечных колодцев и водоемов путем установки автонасосов с забором и пуском воды.

Примечание: не допускается при проверках применение торцевых ключей, шестов и обрезков труб для открывания гидрантов и пуска воды без установки колонок (за исключением гидрантов Немецкого образца).

Проверки противопожарного водоснабжения на городских сетях.

В период проведения проверок противопожарного водоснабжения на городских сетях мобильная бригада АВР РЭВС (отделения) ГП "Водоканал С.-Петербурга" прибывает на своем транспорте согласно графика в ПЧ, откуда следует к месту проведения проверки с представителем ПЧ (старшим пожарным). Результаты проверки заносятся старшим пожарным в книгу проверки противопожарного водоснабжения. Если водоисточник исправен, то в соответствующей графе ставится дата проверки и роспись, если водоисточник не исправен - указывается характер неисправности согласно классификации дефектов (приложение N 8 «Инструкции...»). Начальники караулов в свои дежурные сутки несут персональную ответственность за обеспечение выезда представителя ПЧ (старшего пожарного) в составе мобильной бригады АВР РЭВС (отделения) ГП "Водоканал С.-Петербург" на проверку водоснабжения согласно графика.

По результатам осенней и весенней проверки пожарных гидрантов на городской сети составляется акт (приложение N 15 «Инструкции...»), который утверждается начальником РЭВС (отделения) ГП "Водоканал С.-Петербург" и согласовывается начальником (заместителем начальника) ПЧ. Акт составляется в трех экземплярах: один - в РЭВС (отделение); второй - в ПЧ; третий - в ДСПТ УГПС.

Сведения о неисправности гидрантов на городских сетях по району выезда ПЧ после окончания проверки передаются заместителю начальника ОПО по службе (старшему инженеру) для составления Предписания ГПН на имя начальника соответствующего РЭВС (отделения) ГП "Водоканал С.-Петербурга". О неисправностях водоисточников, обнаруженных при тушении пожаров, делается запись в книге проверок и передается телефонограмма в РЭВС (отделение) ГП "Водоканал С.-Петербурга" с указанием сроков устранения. В случае невыполнения Предписания ГПН и телефонограмм в установленные сроки ответственные за противопожарное водоснабжение в ОПО обязаны применять к руководителям РЭВС (отделений) ГП "Водоканал С.-Петербурга" права, предусмотренные "Положением о Государственном пожарном надзоре".

Об устранении неисправностей пожарных гидрантов РЭВС (отделение) ГП "Водоканал С.-Петербурга" информирует ПЧ в форме телефонограммы с указанием сроков их повторной проверки. На повторную проверку мобильная бригада АВР РЭВС (отделения) ГП "Водоканал С.-Петербурга" выезжает с представителем ПЧ (старшим пожарным), который фиксирует результаты устранения дефектов с указанием даты в книге проверок противопожарного водоснабжения и докладывает о них заместителю начальника ПЧ.

Проверки объектового противопожарного водоснабжения.

Для качественного изучения и контроля над состоянием объектового противопожарного водоснабжения объекты экономики (организации, учреждения) закрепляются за начальниками караулов распоряжением по части сроком на пол года. Начальники караулов несут персональную ответственность за своевременный контроль состояния источников противопожарного водоснабжения на закрепленных за ними объектах в установленные сроки.

Все дефекты источников противопожарного водоснабжения, выявленные на объектах экономики в период проверки, вносятся в Книгу проверок. При обнаружении в ходе проверки неисправностей водоисточников начальником караула составляется административный протокол на виновных ответственных лиц, который передаётся для разбора и вынесения постановления закреплённому за объектом инспектору Госпожнадзора. Сводный перечень водоисточников, неремонтируемых в течение 3-х и более месяцев, направлять в форме "тревожного сигнала" (приложение N 3 «Инструкции...») в ДСПТ УГПС.

Сведения о неисправностях водоисточников на объектах, обслуживаемых Госпожнадзором других министерств и ведомств, направлять за подписью начальника ОПО в инспекции по ведомственной принадлежности.

Инспекторский состав Госпожнадзора несет персональную ответственность за контроль над ходом устранения неисправностей источников противопожарного водоснабжения на закрепленных объектах.

Сведения от объектов экономики (организаций, учреждений) о выполнении работ по устранению дефектов водоисточников обязательно проверяются с выходом на место, если водоисточник исправен, в книге проверок делается соответствующая запись и ставится дата.

Вся информация о состоянии городских и объектовых источников противопожарного водоснабжения, полученная в период проведения проверок, в ходе тушения пожаров, проведения пожарно-тактических учений и занятий (ПТУ, ПТЗ), заносится в Книгу проверок водоснабжения старшим пожарным дежурного караула во время проверки водоисточника, или сразу после возвращения в часть с пожара, ПТУ (ПТЗ). При устранении неисправности водоисточника запись в Книге проверок делается после проведения повторной (контрольной) проверки его состояния старшим пожарным дежурного караула. Книга проверок противопожарного водоснабжения заполняется ежемесячно заместителем начальника ПЧ непосредственно перед составлением Оперативной сводки о состоянии противопожарного водоснабжения в охраняемом районе. Если состояние водоисточника за текущий месяц не изменилось, то в соответствующую графу Книги проверок вносится информация предыдущего месяца и ставится роспись.

На основании записей в книге проверок ответственный за противопожарное водоснабжение в ПЧ ежемесячно до 25 числа составляет:

сведения о неисправности противопожарного водоснабжения по району выезда ПЧ (приложение N 5 «Инструкции...»), которые по одному экземпляру вывозятся на основных автомобилях;

оперативную сводку о состоянии противопожарного водоснабжения в охраняемом районе (приложение N 2 «Инструкции...»), которая передается в Дежурную часть ЦУСС УГПС 26-27-28-29 числа каждого месяца в день дежурства второго караула.

Методика проверки водопроводом на водоотдачу.

Водопроводные сети испытываются в часы максимального водопотребления, например: в жилых зданиях - с 7 до 9 часов утра; на промышленных объектах при наличии хозяйственно-питьевого водопровода - в часы обеденного перерыва; при водопроводе производственно-противопожарном - в зависимости от водопотребления на производственные процессы.

Методика проверки водопроводных сетей на водоотдачу состоит в том, чтобы:

установить имеющийся в водопроводной сети напор и расход воды;

определить, какой напор и расход воды должен быть по нормам;

сравнить имеющийся напор и расход воды с тем, что должно быть по нормам и сделать заключение об их соответствии.

Испытание на водоотдачу водопроводов низкого давления.

Испытание на водоотдачу водопроводов низкого давления можно проводить при помощи привозных насосов в следующей последовательности:

Определяется расчетный пожарный расход воды на наружное пожаротушение согласно требований СНиП 2.04.02-84 "Водоснабжение. Наружные сети и сооружения".

Определяют, какое количество автонасосов потребуется для отбора из наружной сети необходимого расхода воды, например: Qнор=90 л/сек, для испытания потребуется n=90/40=3 насоса марки ПН-40У.

Устанавливаются пожарные колонки на наиболее невыгодно расположенные гидранты и при помощи мягких рукавов соединяются с насосом (чтобы исключить откачку воды под вакуумом и, тем самым, предотвратить загрязнение водопровода грунтовыми водами). К напорным патрубкам насоса присоединяются прорезиненные рукава диаметром 66, 77 мм (по одному на каждый патрубок), заканчивающиеся стволами со спрысками большого диаметра.

Определяется расход воды из стволов и подсчитывается суммарный расход воды из водопровода согласно нижеприведенной таблицы.

Диаметр насадка, мм	Напор у ствола, м вод.ст.	Расход воды, л/с

Испытание на водоотдачу водопроводов высокого давления. Водопроводы высокого давления испытываются на водоотдачу двумя способами:

а) Прокладывается рукавная линия длиной 120 м с подачей стволов со спрыском 19 мм на конек самого высокого на объекте здания. Расход воды каждой струи должен быть не менее 5 л/сек. Общее количество расчетных струй, которое можно получить при испытании, определяется в зависимости от нормативного пожарного расхода воды для данного объекта. Например, для данного объекта расчетный пожарный расход воды составляет 20 л/сек, тогда количество струй, которое необходимо получить при испытании, должно быть равно n=20/5=4 струи. Такое количество струй можно получить от одного или двух гидрантов. Открыв полностью вентили на пожарных колонках и подав воду в рукавные линии, по манометру определить напор у колонки. Тогда величина фактического расхода воды определяется по формуле:

Q = 0,95 Крл (Нк - Нств),

где Крл - количество рукавных линий, присоединяемых к колонке; Нк - напор на манометре колонки; Нств - высота расположения ствола над уровнем земли.

б) Прокладываются рукавные линии, указанные в первом способе, а стволы располагаются на уровне земли. Испытание сети проводят при напоре у колонки, величина которого равна Нк=Нств+28. Тогда минимальная величина полного расхода из гидранта будет равна:

Q = 0,95 Крл (Нств + 28).

Фактическая величина расхода определяется по показаниям манометра у колонки по формуле:

Q = 0,95 Крл Нк

Если при испытании, подавая расчетное количество струй, установлено, что QфакQнорм, то необходимо предусмотреть местные установки для повышения давления.

Испытание внутренних водопроводов на водоотдачу.

Для испытания внутренней сети необходимо выбрать наиболее высоко расположенные и удаленные от ввода внутренние пожарные краны.

Определить необходимое количество струй и расход воды на внутреннее пожаротушение для данного здания согласно СНиП 2.04.01-85 "Внутренний водопровод и канализация зданий".

От кранов проложить непрорезиненные пожарные рукава со стволами длиной 10, 15 и 20 м. Для получения пожарных струй производительностью до 4 л/сек следует применять пожарные краны и рукава диаметром 50 мм, для пожарных струй большей производительности - диаметром 66 мм.

Для того, чтобы при испытании не заливать помещения водой, стволы необходимо вывести в окно или дверь наружу здания.

Внутренний пожарный водопровод на водоотдачу испытывают по одному из следующих способов:

изменение радиуса действия компактной части струи. При этом способе при подаче воды через стволы измеряют в метрах радиус действия раздробленной (всей) струи. Радиус компактной части струи составляет 0,8 радиуса раздробленной струи, т.е. Rк = 0,8 Rp. Полученный радиус действия компактной части струи необходимо сравнить с тем, что должно быть по нормам.

свободные напоры внутренних пожарных кранов должны обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в самой высокой и удаленной части здания. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия, но не менее: 6 м - для жилых зданий, а также в общественных, производственных и вспомогательных зданиях промышленных предприятий, высотой до 50 м; 8 м - для жилых зданий высотой более 50 м; 16 м - для общественных и производственных зданий промышленных предприятий высотой более 50 м.

Примечание: испытание внутреннего водопровода на водоотдачу должно производиться с одновременной подачей расчетного количества воды на наружное пожаротушение.

7. Особенности противопожарного водоснабжения в безводных районах

Иногда ввиду недостаточно развитой системы городского водопровода не хватает воды для пожаротушения. В этих случаях руководитель первого прибывшего на пожар подразделения пожарной охраны должен: организовать подачу пожарных стволов на решающих направлениях, обеспечивая тушение на других участках пожара путем разборки конструкций и создания необходимых разрывов; принять меры по выяснению места расположения ближайших водоисточников, от которых можно получить дополнительную воду путем установки пожарной техники для работы в перекачку или подвезти автоцистернами, бензовозами, поливочными машинами и другой техникой. При тушении пожара путем подвозки воды следует применять такое число стволов, бесперебойное действие которых обеспечивалось бы подвозимой водой.

Определение участков городской застройки, не обеспеченных водой для тушения пожаров.

Определению участков застройки, не обеспеченных водой для тушения в районе выезда пожарной части, должна предшествовать работа по определению водоотдачи водопроводной сети для пожаротушения в строгом соответствии с нормативными требованиями, изложенными в СНиП. Проводя анализ водоотдачи для тушения пожаров водопроводных сетей, следует тщательно определить участки, которые не имеют водопроводных сетей, заранее построенных водоемов (резервуаров), а так же естественных водоисточников (реки, озера, пруды и др.). Эти сведения должны быть нанесены на планшет водоисточников и подняты участки (площади) с необходимыми расчетами, схемами получения воды (путем подвозки, перекачки) на случай тушения на них пожаров.

Организация подачи воды к месту пожара в безводных районах.

Условия успешного тушения пожаров требуют постоянной подачи к месту пожара необходимого расчетного количества воды. Практическим работникам пожарной охраны хорошо известно, как важно своевременно и в необходимом количестве получить воду для ликвидации пожаров, являющуюся в большинстве основным средством борьбы с огнем.

В каждом гарнизоне пожарной охраны, в районе обслуживания пожарной частью на основе анализа обеспеченности водой для пожаротушения должны быть разработаны организационные и практические мероприятия, обеспечивающие организацию своевременной и в необходимом количестве подачи воды для тушения пожаров.

При недостатке воды очень важно своевременно принять меры к подвозу ее от ближайших водоисточников, используя для этого штатную пожарную технику, а так же технику народного хозяйства. В безводных районах не следует пренебрегать и такими источниками получения воды, как водоемы с уровнем воды ниже высоты всасывания пожарной техники или отсутствием надежных подъездов к ним. В этих случаях следует организовать забор воды и подачу ее, используя гидроэлеваторы, водоуборочные эжекторы и мотопомпы. Одним из способов получения большого количества воды по существующим водопроводам, имеющим недостаточное давление и минимальный расход, является включение дополнительных резервных насосов-повысителей, а при более сложных пожарах - отключение отдельных участков водопроводной сети для направления дополнительного количества воды к месту пожара.

При организации подвоза воды автоцистернами нужно иметь в виду, что от четкой и организованной работы автоцистерн зависит бесперебойная работа первого поданного ствола на главном направлении распространения огня и тем более дальнейшее введение дополнительных стволов для локализации и ликвидации пожара. Для сокращения времени при заправке автоцистерн водой и опорожнении их на месте пожара необходимо организовать у водоисточника пункт заправки автоцистерн, а на месте пожара - пункт расхода воды.

На пункте заправки автоцистерн целесообразно устанавливать автонасосы, мотопомпы; на пункте расхода воды - автоцистерны, в которые сливают воду для обеспечения постоянной работы пожарных стволов.

Число автоцистерн Nц, необходимое для подвоза воды и обеспечения бесперебойной работы стволов, определяют с достаточной для практики точностью формуле:

где - время следования автоцистерн к водоисточнику и обратно, мин; - время заправки автоцистерн водой, мин; - время опорожнения автоцистерн, мин; - число резервных автоцистерн (принимается в зависимости от наличия техники).

Время следования к водоисточнику и обратно к месту пожара определяется по формуле:

где L - расстояние от пожара до водоисточника, км; - средняя скорость движения автоцистерны км/ч.

Время заправки автоцистерны определяется по формуле

где - вместимость цистерны, л; - подача насоса, которым заправляют автоцистерну (расход воды из пожарной колонки) л/мин.

Время опорожнения цистерны определяется по формуле

где - суммарная производительность стволов, подающих воду в очаг пожара, л/с.

8. Использование струйных насосов для забора и подачи воды к месту пожара

Для забора воды из естественных водоисточников, имеющих неблагоприятные условия для подъезда к ним пожарных автомашин (крутые или заболоченные берега), можно использовать струйные насосы - гидроэлеваторы и водоуборочные эжекторы. Работа этих насосов основана на принципе эжекции, создаваемой энергии рабочей среды. Рабочей средой у гидроэлеваторов и эжекторов является вода, подаваемая от насосов пожарных автомобилей или пожарных мотопомп.

Как показывает практика тушения пожаров в районах со слаборазвитым водоснабжением, при отсутствии подъездных дорог к источникам естественного водоснабжения или с неудовлетворительным рельефом местности можно применять гидроэлеваторы для забора воды из открытых водоисточников при высоте подъема до 20 м, расположенных на расстоянии до 100 м при толщине слоя воды не менее 5 см.

В настоящее время широкое применение получили гидроэлеваторы Г-600, реже используются водоуборочные эжекторы ЭВ-200, имеющие такое же назначение, что и Г-600.

Гидроэлеватор Г-600 состоит из вакуумной камеры и всасывающей решетки; с помощью болтов к вакуумной камере присоединяются колено и диффузор со смесительной камерой и подставкой. Коническое сопло навертывается на штуцер колена и размещается внутри вакуумной камеры. Для подсоединения напорных рукавов к гидроэлеватору на концах диффузора и колена имеются соединительные муфтовые головки.

Принцип действия гидроэлеватора заключается в следующем: под давлением, создаваемым насосом, вода поступает к гидроэлеватору. Струя воды, выходящая из насадка, создает в диффузоре разряжение. Под воздействие атмосферного давления на поверхность водоема вода из него через решетку устремляется в вакуумную камеру, затем в диффузор, где смешивается с водой, поданной к гидроэлеватору.

В практике тушения пожаров с приспособление гидроэлеваторов наибольшее распространение получили следующие схемы.

1. Схема забора воды гидроэлеваторными системами с использованием всасывающих рукавов. Работа этой схемы осуществляется при необходимости получить значительные расходы воды для тушения пожара. Из автоцистерны вода через всасывающий рукав забирается насосом, и рабочая часть ее через напорный патрубок и далее по напорному пожарному рукаву подается к гидроэлеватору, от которого вместе с эжектируемой водой по обратной линии пожарных рукавов поступает в цистерну. Полученная таким образом эжектируемая часть воды через второй патрубок насоса направляется на тушение пожара.

2. Схема забора воды гидроэлеваторными системами с использованием стационарного трубопровода. При этом вода из автоцистерны подается через трубопровод, соединяющий цистерну с всасывающей полостью насоса. В этом случае емкость автоцистерны исполняет роль промежуточной емкости, обеспечивающей устойчивую работу гидроэлеваторной системы.

3. Схема забора воды гидроэлеваторными системами с использованием водосборника. Водосборник устанавливают на всасывающий патрубок насоса, а емкость автоцистерны используется только для запуска системы. После запуска емкость отключается и в работе системы не участвует. Рабочая и эжектируемая вода попадает непосредственно в насос.

При подаче воды к месту пожара необходимо поддерживать давление на насосе, которое зависит от эжектируемого расхода и высоты подъема воды из источника. Величину напора при работе с гидроэлеватором Г-600 принимают по таблице.

Для определения возможности приведения в работу гидроэлеваторной системы сравнивают запас воды в емкости автоцистерны (V,л) с количеством воды, необходимой для ее запуска. Это количество определяется по формуле:

где - соответственно объемы воды в подводящей и отводящей рукавных линиях, л, определяемых по формуле (l - длина рукавной линии системы, м; 2 - коэффициент запаса воды (для одной гидроэлеваторной системы)).

В случае если количество воды в емкости цистерны остается меньше, чем необходимо, ее нужно пополнить до требуемого количества. При нормальной работе гидроэлеватора он способен подать не менее 600 л/мин воды, что достаточно для работы одного ствола со спрыском диаметром 19 мм или двух - трех стволов со спрыском диаметром 13 мм. Бесперебойная работа гидроэлеватора системы требует от всего личного состава постоянного контроля за правильной эксплуатацией всех участков системы и принятия, срочных мер к устранению обнаруженных неисправностей.

Ниже приведены наиболее частые неисправности, могущие привести к остановке работы системы, и порядок их устранения.

Неисправности	Порядок устранения
В цистерне недостаточно воды Засорено сопло гидроэлеватора Засорена всасывающая решетка Всасывающая решетка гидроэлеватора не погружена в водоем Рукавные линии, подходящие к гидроэлеватору и отходящие от него, имеют заломы Резкое падение оборота двигателя Сплющивание рукавов гидроэлеваторной системы Засорение гидроэлеваторов Превышение предельной высоты всасывания или расстояния от места установки автонасоса до водоисточника Порыв рукавов в гидроэлеваторной системе	Заполнить до необходимого количества Разобрать и прочистить сопло Прочистить решетку Решетку погрузить в водоем Поправить рукава для исключения заломов Поддерживать нужный режим работы двигателя, исключающий снижение оборотов

Подобные документы

Основные причины пожаров на производстве. Первичные средства пожаротушения, их конструкция, принцип действия, эксплуатация. Виды огнетушителей, их характеристика. Действие персонала в случае возникновения пожара. Наружное противопожарное водоснабжение.

реферат , добавлен 18.05.2014


Анализ пожарной опасности технологического процесса мукомольного производства и проведение противопожарных мероприятий на примере ОАО "Пермского мукомольного завода". Экономическая оценка систем противопожарного водоснабжения и требуемой водоотдачи.

дипломная работа , добавлен 14.07.2011


Краткая характеристика установки комплексной подготовки газа "ООО НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ". Расчет противопожарного водоснабжения и водопроводной сети. Экспертиза соответствия существующей системы пожаротушения. Определение рабочих параметров насоса.

дипломная работа , добавлен 24.08.2011


Огнетушащая эффективность воды. Достоинства и недостатки воды. Интенсивность подачи воды для тушения. Способы подачи воды для пожаротушения. Область применения воды. Метод оценки применимости воды. Способы повышения огнетушащей эффективности воды.

курсовая работа , добавлен 25.07.2014


Общая характеристика зданий больниц. Общие требования правил пожарной безопасности к учреждениям здравоохранения. Система мероприятий по обеспечению пожарной безопасности. Тактика тушения пожара в учреждениях здравоохранения. Особенности развития пожара.

дипломная работа , добавлен 11.05.2012


История становления и развития пожарного дела в России и за рубежом. Создание пожарной техники - паровых и центробежных насосов, автомобилей, пожарных лестниц, устройств подачи воды на высоту. Использование автоматических устройств противопожарной защиты.

презентация , добавлен 01.06.2014


Пренебрежение нормами пожарной безопасности как причина проблемы пожаров на объектах. История возникновения установок пожаротушения. Классификация и применение автоматических установок тушения пожара, требования к ним. Установки пенного пожаротушения.

реферат , добавлен 21.01.2016


Объемно-планировочные решения Волгоградской академии государственной службы, автоматическая установка пожарной сигнализации. Противопожарное водоснабжение. Расчет путей эвакуации из аудиторий, техника тушения возможных пожаров, правила безопасности.

курсовая работа , добавлен 11.07.2012


Общая характеристика зданий здравоохранения. Требования правил пожарной безопасности к учреждениям здравоохранения. Система мероприятий по обеспечению пожарной безопасности. Особенности развития пожара. Организация эвакуации и аварийно-спасательных работ.

контрольная работа , добавлен 23.07.2015


Пожары на железнодорожном транспорте и их причины. Поражающие факторы пожара в пассажирском поезде. Правила поведения при возгорании автомобиля. Использование средств пожаротушения (вода, песок). Пожарный ручной инструмент, оборудование и инвентарь.

Когда требуется установить внутренний и как правильно выполнить его монтаж? Что нужно знать, чтобы сделать все правильно? На эти вопросы ответит статья.

Когда требуется ВПВ в здании

Перечень требований к СП внутреннему противопожарному водопроводу указывается в ряде нормативных документов ВП 10.13.130 2009.

• В жилых и общественных зданиях.
• В административных и бытовых сооружениях.
• На промышленных предприятиях.
• В производственных складских помещениях.

При определении расхода требуется знание этажности и объёма сооружения. В жилых помещениях учитывается длина коридора.

В промышленных сооружениях и на складах учитывается уровень огнестойкости здания, степень пожарной безопасности и объём конкретно взятого помещения.

В производственных зданиях и на складах, если высота составляет больше 50 м, а показатели указаны с объёмом до 50 тыс. м 3 , рекомендовано использование четырёхструйных насосов с напором по 5 л/сек. Если объём помещения выше, рекомендовано использование восьмиструйных моделей.

Чтобы определить число расходуемой воды для пожаротушения, надо учесть показатели высоты компактной струи и диаметр спрыска. При свободном давлении пожарного крана необходимо достичь компактной струи, высота которой позволит потушить пожар в самой высокой точке здания.

Характеристика противопожарного водопровода В2

Водопровод противопожарный В2 необходим для того, чтобы тушить пожары при помощи воды. В соответствии с требованиями нормативной документации, такая система должна быть установлена:

• В жилых домах с этажностью от 12 и выше.
• В постройках управленческих структур с этажностью в 6 и более уровней.
• В клубных и театральных помещениях, где есть эстрада, кинотеатрах, на территории актового и конференц-зала, которые оборудованы соответствующими образцами киноаппаратуры.
• В зданиях общежитий, на объектах общественного пользования, объём которых составляет больше 5 тыс. м 3 ;
• В административных и бытовых зданиях на промышленных предприятиях, при объёмах от 5 тыс. м 3 .

Особенности сферы применения СВ В2, оснащенной комплектом пожарных кранов

Согласно нормативным документам, способ установки системы В2 является подчинённым относительно систем В1 и В3. Из этого следует, что при наличии на объекте сетей В1 или В3, необходимо присоединить водопровод противопожарный В2 к стояку сети В1 или В3.

Показатели диаметра стояков В2 должны быть не меньше 50 мм. Зона их размещения - территория лестничной клетки и коридор. Расположение пожарных кранов с диаметром 50 мм требует наличия уровня в 1,35 м над поверхностью пола.

Местом их размещения являются шкафчики. Здесь важно наличие свёрнутого пенькового пожарного рукава, длина которого составляет от 10 до 20 м. Один конец рукава оснащен полугайкой, чтобы быстро присоединить его к устройству пожарного крана. Другой конец оснащен коническим чтобы получать компактную водяную струю, длина которой - от 10 до 20 метров.

Как определить необходимое количество воды для ВПВ

Важно учесть характер индивидуальных особенностей объекта. Если это производственное складское здание, где установлены все устройства водопровода противопожарного с диаметром 100 и массой единицы кг, минимальные значения показателей расхода рекомендуется увеличить в соответствии с требованиями нормативной документации. Для этого можно использовать каркасные стальные конструкции.

Защита трубопровода от замерзания

Если зимой промерзает скважина или пластиковая труба наружного противопожарного водопровода, можно подключить в сильные морозы к трубам электрический кабель. При установке системы допускается использовать дополнительное утепление специальными материалами. Необходимо обеспечит защиту от замерзания для противопожарного водопровода.

Наружные трубы и водопровод можно утеплить при помощи фольгированного скотча и кабеля напряжения, который состоит из трех жил. Фольга служит теплоотводом и не допускает перегрева. Оберните Чтобы не было нагрузок в траншее, где находится трубопровод, его бетонируют.

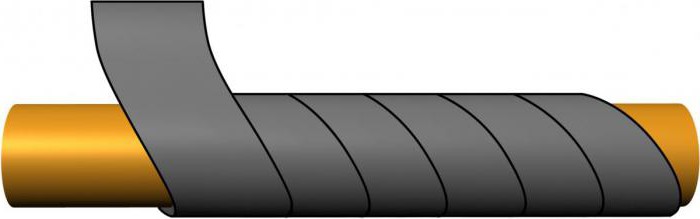

Есть и более быстрый, но не такой удобный способ. Нарежьте полосы из фольгоизола или изоспана, приклейте их скотчем.

Можно наматывать на трубу несколько слоев сетки, промазывать клеем и обвивать изоляцией. Это самый надежный способ защиты от замерзания противопожарного трубопровода, рассчитанный на длительную эксплуатацию.

Где применяются пожарные гидранты

Данная система известна при более 200 лет. В распоряжении пожарной команды всегда есть ближайший гидрант. Его наличие обязательно в каждом районе. Важна их доступность, удобство эксплуатации и заметность на территории.

Гидранты, которые расположены в жилой зоне, должны подавать струю воды в 5700 л/мин. Располагать ПГ необходимо по длине автодороги, за 2,5 м от её края и до 5 м от стены близлежащего помещения.

Запрещена его установка на территории, которая предназначена для передвижения автомобилей и на ответвлениях от трубопроводных линий. Установить противопожарный гидрант нужно так, чтобы в любой момент можно было потушить возникший пожар на объекте, который закреплен за данной сетью. Важно, чтобы в наличии было как минимум два гидрантовых рукава с показателями расхода воды при наружном пожаротушении от 15 л/с.

Об устройстве внутреннего водопровода

Нормы СН и П относительно внутреннего водопровода и канализационной системы объекта предусмотрены для того, чтобы проектировать системы, которые только строятся, и реконструировать уже существующие:

• внутреннее водоснабжение;
• канализацию;
• водостоки.

Особенности монтажа

Крепление трубопроводов может производиться путем опоры на стену и перегородку в области монтажного отверстия. Можно опирать на пол подвалов через места бетонных или кирпичных столбиков, кронштейнов по всей длине стены и перегородки. Трубопровод опирают и на подвески к поверхности перекрытий.

В процессе монтажа противопожарного водопровода, если напор пожарного крана свыше 40 м, между ним и частями соединительной головки предусмотрена установка диафрагмы. Это потребуется для снижения избыточного напора. Можно выполнять установку диафрагм, у которых одинаковый диаметр отверстий, на зданиях в три или четыре этажа.

Между полом и наивысшей точкой перекрытий должно быть расстояние не меньше того, что указано в таблице:

Как сделать расчет для ВПВ в программе ГидРаВПТ

Если есть обычный внутренний противопожарный водопровод, который состоит из кранов и труб, можно просчитать, как его монтировать, через интернет-программу. Результаты расчетов - показатели расхода и давления.

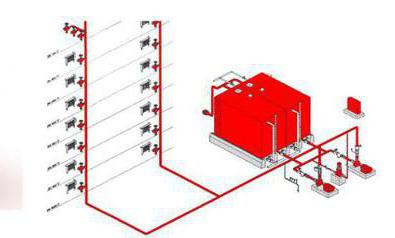

Рассмотрим схему СП 10 13130 внутреннего противопожарного водопровода. Для вычисления необходимых параметров введем то количество кранов, которые нужны по нормативам.

Переключаемся в программу и указываем, что есть, к примеру, 2 струи по 2,5 литра. Высота помещения - 3 м, кранные отметки - 1,35 м, узел управления отсутствует. Изобразим кольцо с диаметром 50 мм и тупиковую часть. Диаметр трубопровода - 65-80 мм.

Вводим все данные, ничего не меняем в разделе «Обычная секция», так как эти показатели нас устраивают. Введем число 0,000005 и смоделируем формальный спринтерный ороситель - красная точка вверху экрана. В программе он учитываться не будет, но этот пункт обязателен для заполнения.

Вводим геометрическую высоту диктующего оросителя 3 м, высота узла управления и коэффициент - 0, 2 крана по 2,5 л. Выберем минимальные значения диаметра для определения давления ветви - 0,001. При расчетах учитываются местные потери давления. Открываем раздел «Пожарный кран. Трубопровод». Выбираем и подставляем автоматически значение пожарного крана. 2,6 л/сек, 0,1 Мпа, кран на 50 мм - это стандартные показатели, которые можно использовать в наших вычислениях. Подтверждаем введенные показатели и переходим к выбору диаметра пожарных кранов. Вводим показатель 50 мм. Для питающих трубопроводов - 67 мм.

Заканчиваем, определяя длину участков. Первый - расстояние до Введем показатели 2 м при высоте 1,65, так как данный водопровод противопожарный имеет направление вниз. Длина кольцевого трубопровода - 3 м. Вводим такие же показатели для второго крана.

Вся система введена, нажимаем «Готово», и программа автоматически рассчитает необходимые показатели.

Подведем итоги

Водопровод противопожарный - обязательное устройство для обеспечения зданий и другой территории. Монтаж такой системы подразумевает соблюдения требований, указанных в нормативной документации о системе ВПВ.

Если рассматривать устройство системы водоснабжения, то она является целым комплексом сооружений технического характера, обеспечивающая гарантированную подачу воды требуемого давления и объема до места пожара. Эта система является одной из категорий подачи воды. Противопожарное водоснабжение определяется объединением мероприятий по обеспечению нужного количества воды потребителю, требуемое для тушения возгорания.

Поэтому при проектировании строительства объекта любого назначения, кроме технического и питьевого водопровода, планируют установку противопожарного водопровода.

Виды пожарного водоснабжения

Существует два вида рассматриваемой системы по величине давления :

1. Высокого.
2. Низкого.

Первый вид является системой, способной подавать воду с нужным давлением для тушения больших зданий. Подача воды при этом в большом объеме должна поступать в самом начале тушения. Для этого применяют стационарные насосы, которые устанавливаются в отдельном помещении, либо здании. Такая система способна тушить пожар высокой сложности без пожарных автомобилей.

Второй вид системы – водопровод, подающий воду по гидрантам насосами к месту пожара. Гидранты соединяются с насосами специальными шлангами.

Все сооружения и оборудование создаются так, чтобы для тушения пожара было достаточно воды, но при этом технический и питьевой водопровод могли работать на полную мощность. Другими словами один водопровод не должен влиять на другие. В то же время создается резерв воды для пожарных целей. Его чаще всего создают в водонапорных башнях, открытых водоемах или подземных емкостях.

В схему водоснабжения включена система рукавов и насосов. Она представляет собой насосы, трубы, по которым подается вода к объектам, а также рукава, которые можно скручивать и укладывать в предназначенные для этого ящики. Чтобы эти ящики отличались от других, их окрашивают в красный цвет.

Это разновидность емкостей для воды, которую стоит рассмотреть отдельно и более подробно. Она предназначена для тушения пожара. Водонапорные башни позволяют регулировать давление и потребление воды в водопроводе. Наружное противопожарное водоснабжение должно создаваться так, чтобы башни служили началом и окончанием водопроводной сети. Башня устроена из резервуара и ствола, исполняющего функцию опоры. Для предохранения воды от замерзания, башня закрывается специальным шатром.

Если башню не закрыть, то вода зимой замерзнет, и повредит резервуар. Высота башни зависит от местности и находится обычно в пределах 10-45 метров. Объем резервуара башни также бывает различным.

Одним из видов водонапорных башен стали водонапорные емкости. Их задачей является хранение такого объема воды, которого достаточно для тушения пожара объекта длительностью более 2,5 часов. В них установлены измерительные приборы, позволяющие контролировать уровень воды.

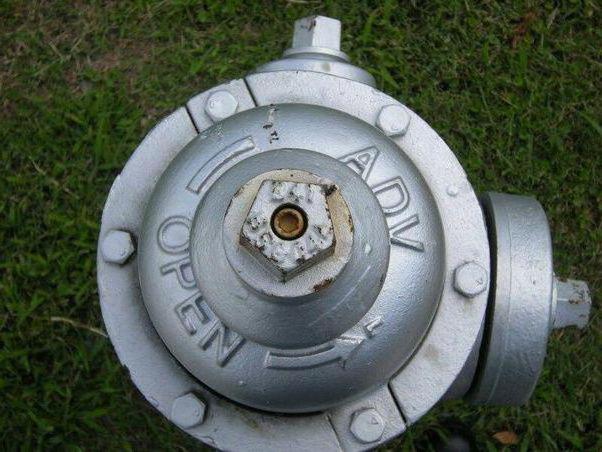

Пожарный гидрант

Это устройство забора воды во время тушения возгорания. В зависимости от особенностей местности, гидранты могут применяться для соединения с пожарным рукавом, а также для наполнения емкости пожарной машины.

Существуют два вида гидрантов: наземные и подземные. Второй вид должен располагаться ниже уровня земли в люке, оборудованном крышкой, но иметь свободный доступ, не закрываться на какие-либо запоры и замки. Соединение с пожарным рукавом должно происходить легко.

Наземный гидрант монтируется выше земли, и представляет собой колонку с головкой, на которой имеется резьба или удобный замок для подключения пожарного рукава.

Насосные станции

Чтобы воду принудительно перегонять по системе и создавать необходимое давление, созданы насосные станции, являющиеся составным элементом систем пожарного водоснабжения. Чаще всего насосная станция размещается в отдельном помещении с насосами. Количество их зависит от вида системы.

На насосах устанавливают манометры и вакуумметры, измеряющие разряжение при закачке воды. Расположение всех элементов станции выбирается с таким расчетом, чтобы не создавать препятствий к свободному доступу к этим элементам, гарантировать нормальную работу и будущее увеличение площади станции.

Схему действия насосной станции необходимо выстраивать по такому принципу, чтобы при возникновении возгорания была возможность оперативного реагирования. Другой особенностью пожарных насосов должна быть способность всасывать воду, служащую для технических нужд. Это дает возможность потушить пожар, если воды не хватит в системе тушения пожара.

Чаще всего станции насосов создают в подвале дома или отдельно от жилого здания. Подключение к электричеству станций насосов выполняется от высокого напряжения, поэтому в этом вопросе уделяется большое внимание технике безопасности на насосной станции, и при возникновении аварий. Электричество и вода в совокупности являются опасными соседями по отношению к людям.

Другие виды противопожарного водоснабжения

Существуют и другие виды систем снабжения водой мест пожара:

1. По типу обслуживания : сельскохозяйственные, производственные, районные, городские сети и т. д.
2. По методу подачи воды, определяемые источником водоснабжения . Это открытые и закрытые источники. Обычно эти системы объединяют между собой. Если рассматривать статистические данные, то вода для тушения пожаров из открытых источников составляет около 84%, из подземных источников – 16%.
3. По числу потребителей . Это зависит от обслуживания. Например, если водопровод работает на один город, то он называется местным, если на несколько населенных пунктов – групповым. Если потребители находятся между собой далеко, но обслуживаются одним водопроводом, его называют зонным. Если комплекс тушения пожаров захватывает большую территорию с множеством потребителей – это районный водопровод.

Виды пожарных водопроводов

Существуют внутренние и внешние пожарные водопроводы. Источники наружного противопожарного водоснабжения представляют собой насосные станции, трубы и гидранты, находящиеся на территории. Первый – трубопроводы, проложенные по зданию, подключенные к внешней сети.

В небольших населенных пунктах, производственных цехах небольшого масштаба противопожарное водоснабжение не оборудуется, как отдельное сооружение. Она соединяется с другими сетями водопровода, например, с питьевой системой. Часто система тушения пожара создается на базе пожарных машин, пополняющих запас воды непосредственно из водоемов. При этом нет никакой насосной и рукавной системы.

Внутреннее водоснабжение

Название систем говорит о том, где находится источник воды для тушения пожара. Разберемся, какое из этих видов водоснабжения является наиболее эффективным. На практике становится ясно, что для оптимального тушения пожара и снижения отрицательных последствий пожара внутренняя и наружная система может показать себя с лучшей стороны. Но в этом вопросе имеются свои особенности.

Большое здание по объему и количеству этажей должно быть оснащено обоими видами пожарного снабжения водой. Исключением могут быть только небольшие постройки, у которых небольшой объем, или немного этажей.

Внутренняя система водоснабжения представляет собой пожарные краны, которые должны находиться в легкодоступных местах. Чаще всего это лестничные площадки, вестибюли, коридоры, если они отапливаемые. Согласно СП внутреннее противопожарное водоснабжение предусмотрена равная длина пожарных рукавов, расположенных внутри пожарных кранов, и одинаковый диаметр крана и замка рукава.

Назначение внутреннего водопровода

Система тушения пожара внутри здания нужна в качестве альтернативного варианта. Она позволяет быстро остановить возгорание до прибытия пожарных автомобилей. Пожарные водопроводы наиболее эффективны при тушении небольших очагов огня на первой стадии без задымления. Использование такой системы возможно, когда это удовлетворяет правилам техники безопасности. При ее пуске не должны подвергаться опасности работники предприятия или жители здания.

По виду схемы противопожарный водопровод в здании делят на следующие виды:

• тупиковый;
• кольцевой.

Второй вид имеет особенность в запорных устройствах, которые могут перекрыть неисправные участки схемы. Вода будет по-прежнему поступать во время аварии. Тупиковая схема применяется, если количество кранов менее 12 штук на здание.

Места установки внутренних противопожарных систем

Согласно нормативам такие системы должны устанавливаться в следующих объектах:

1. Общежития.
2. Жилые комплексы и дома больше 12 этажей.
3. Производственные помещения и склады.
4. Административные здания более шести этажей.
5. Общественные места – кинотеатры, актовые залы, клубы.

Установка такой системы не требуется в небольших зданиях:

1. • в открытых стадионах и кинотеатрах;
   • в школах, кроме тех, где постоянно живут воспитанники;
   • в складах с удобрениями;
   • в промышленных постройках из огнестойкого материала;
   • в химических цехах специального назначения;
   • в складах и цехах, где имеется возможность забора воды из водоема или емкости.

Основным условием пожарного водопровода является полный комплект и рабочее состояние. Нахождение в общедоступных местах обеспечивает быструю локализацию любого возгорания.

Требования к комплектации

Внутренний противопожарный водопровод должен быть оснащен следующими элементами:

1. Запорная и контрольно-измерительная аппаратура.
2. Станция с пультом управления системой и пожарным насосом, обеспечивающим необходимый напор при недостаточном давлении в наружном источнике. Насос и пункт контроля должны находиться в подвале здания.
3. Доступ к пульту с кнопкой пуска и остановки насоса.
4. Противопожарная емкость для воды, на случай, когда воды не будет в водопроводе. Наименьший запас нужен для запуска насоса до прибытия пожарников.
5. Пожарный ствол, уложенный к закрытых ящиках, и опломбирован, размещается на видном месте.
6. Пожарные краны на входе, лестничных площадках, коридорах. Пуск и применение рукавов должно быть в доступных местах. Длина пожарного рукава рассчитывается, чтобы ее хватало до точки возгорания. Кран размещают на уровне глаз.
7. Созданные заблаговременно сети и стояки. Схема организуется согласно планировке здания, с оптимальным расположением противопожарного водопровода. Здание, имеющее больше шести этажей, должно иметь пожарные стояки, подключенные к общей системе металлическими трубами.

Проверка противопожарного водоснабжения

Эффективность действия этой системы должна регулярно подвергаться проверке, не дожидаясь возникновения аварий. Проверку функционирования по важным характеристикам производят путем тестирования или проверки. Это нужно для выявления эффективности работы трубопроводов, проверки насосов и давления в сети. Выполнение проверки должно доверяться специалистам с допуском.

Такая проверка включает в себя:

• тестирование давления в системе и подачи воды;
• контроль затворных узлов кранов.

Имеющийся в здании внутренний пожарный водопровод должен проверяться по различным параметрам на работоспособность. Согласно методике испытаний, обслуживание внутреннего водоснабжения должно производиться не реже одного раза за полгода:

• действие кранов;
• давление в трубах;
• запорная арматура;
• какую площадь охватывает струя воды;
• комплектность пожарных шкафов.

Каждый год должно производиться испытание рукавов по их устойчивости к давлению. Каждый месяц проверяется работа насосов. После испытаний составляются документы:

• ведомость по недостаткам;
• протокол о работе кранов;
• акт проверки;
• отчет о техобслуживании.

Уровень отдачи воды контролируется с помощью измерительных приборов в системе. Испытания должны проводиться по схеме:

• 1. Открыть шкаф, отключить рукав.
  2. Если имеется диафрагма ствола, то проверяется ее диаметр по указанным значениям.
  3. Манометр подключают к пожарному крану.
  4. Рукав подключается к системе, а сопло направляют в резервуар.
  5. Запускается пожарный извещатель, запускается насос и открывается клапан.
  6. Манометр показывает давление, данные фиксируют через 30 секунд после запуска.
  7. Насос выключается, клапан закрывается, показания записывают в специальный журнал, составляется акт. Оборудование снимается, рукав и остальные элементы возвращают на свои места.

Документы подписывают члены комиссии. Работа оборудования признается эффективной, если вся система исправна. Полноценное применение оборудования для тушения пожаров зависит от профессионализма персонала. Периодически проводится обучение.

Заключение

За долговременную практику тушений пожаров было не один раз подтверждено, что пожарная служба далеко не всегда сможет быстро потушить пожар. Работа по ликвидации возгорания должна начинаться непосредственно после обнаружения огня. В этом случае исправность пожарного снабжения водой играет важнейшую роль. Планировка во время строительства и контроль за работой водоснабжения являются главными факторами, которые влияют на сохранность имущества и на жизнь людей.

1. Общее понятие о п/п водоснабжении.

Противопожарное водоснабжение – совокупность мероприятий по обеспечению водой различных потребителей для тушения пожара. Проблема противопожарного водоснабжения одна из основных в области пожарного дела.

2. Основные понятия о гидравлике

Пожарные струи. Пожары обычно тушат водяными и пенными струями. Как показала практика пожаротушения, для успешной ликвидации горения водяные струи должны обладать достаточно большой ударной силой при возможно большем расходе и максимальной дальности полета.

Такие струи получают из насадка, состоящего из конической и цилиндрической частей. Коническая часть насадка увеличивает выходную скорость, а цилиндрическая сохраняет форму струи и предотвращает ее разбрызгивание. Дальность полета струи из конического насадка наибольшая при наклоне к горизонту 30 градусов, в этом случае она в 4 раза выше максимальной высоты подъема. Для тушения наружных пожаров компактная часть струи должна быть не менее 17 м.

Гидравлический удар – резкое повышение давления в трубопроводах (пожарных рукавах) в результате изменения скорости движущейся в них жидкости при быстром перекрытии потока. Особенно опасен гидравлический удар в длинных трубопроводах, в которых движутся значительные массы жидкости с большими скоростями, так как может привести к разрыву трубопровода. Явление гидравлического удара наблюдают при резком закрывании или открывании пожарного ствола с пробковым краном. Давление от гидравлического удара распространяется по водопроводу в виде упругой волны со скоростью, зависящей от упругости жидкости и стенок водопровода. Например, скорость распространения волны гидравлического удара в стальных и железобетонных трубах 700-1300 м/с, в пожарных рукавах 50-120 м/с.

Волны, возникшие у регулирующего устройства, распространяются против движения потока жидкости, а дойдя до насоса или свободной поверхности жидкости, вновь движутся к регулирующему устройству, уменьшая давление в водопроводе, ранее возникшее от прямой волны. После прекращения работы регулирующего устройства явления гидравлического удара быстро затухают вследствие рассеивания энергии. Если время закрывания задвижки больше времени пробега и обратной волн гидравлического удара, то давление не достигает максимального значения.

3. Нормы расхода воды.

Нормы расхода воды на тушение пожаров в городах и населенных пунктах рассчитываются в зависимости от количества жителей, числа одновременных пожаров и этажности застройки. Города и населенные пункты располагают разветвленной сетью искусственных пожарных водоемов, а также благоустроенными подъездами к естественным водоемам и площадкам (пирсам) для установки пожарных машин.

Минимальный запас воды в пожарных водоемах принимают 3 тыс м 3 на 1 км 2 застройки города. В городах с мощным противопожарным водопроводом запас воды в пожарных водоемах может быть уменьшен до 1,5 тыс м3 на 1 км2 застройки. Расчетное число одновременных пожаров на промышленных и сельскохозяйственных предприятиях зависит от занимаемой ими площади: один пожар при площади до 150 га, два пожара – более 150 га.

При расчете расходов воды на наружное пожаротушение на промышленных и сельскохозяйственных предприятиях учитывают степень огнестойкости, объем и ширину здания, категорию пожароопасности производства. Например. Минимальный расход воды на один пожар на промышленном предприятии 10-100 л/с, на сельскохозяйственном 5-30 л/с. Продолжительность тушения пожара в населенном пункте или на предприятии не менее 3 ч.

4. Противопожарный водопровод.

Противопожарный водопровод.

По назначению водопроводы разделяются на хозяйственно-питьевые, производственные и противопожарные. В зависимости от напора различают противопожарные водопроводы высокого и низкого давления.

В противопожарном водопроводе высокого давления в течении 5 минут после сообщения о пожаре создают напор, необходимый для тушения пожара в самом высоком здании без применения пожарных машин. Для этого в зданиях насосных станций или других отдельных помещениях устанавливают стационарные пожарные насосы.

В водопроводах низкого давления во время пожара для создания требуемого напора используют пожарные насосы, которые подключают к пожарным гидрантам с помощью всасывающих рукавов. Все сооружения водопровода проектируют так, чтобы во время эксплуатации они пропускали расчетный расход воды для пожарных нужд при максимальном расходе воды на хозяйственно-питьевые и производственные нужды. Кроме того, в резервуарах чистой воды и водонапорных башнях предусматривают неприкосновенный запас воды для тушения пожаров, а в насосных станциях второго подъема устанавливают пожарные насосы.

Насосно-рукавные системы, которые собирают при тушении пожаров, также являются элементарными противопожарными водопроводами высокого давления, состоящими из источника водоснабжения, водоприемника (всасывающей сетки), всасывающей линии, объединенной насосной станции первого и второго подъемов (пожарного насоса), водопроводов (магистральных рукавных линий), водопроводной сети (рабочих рукавных линий) Водопроводы предназначены для транспортирования воды от насосной станции второго подъема к водопроводной сети города или объекта. Всегда предусматривают не менее двух водопроводов с таким расчетом, чтобы при аварии на одном через второй подавалось не менее 70% расчетного расхода воды на тушение пожаров. Водопроводы соединяют перемычками с задвижками, с помощью которых можно отключать аварийные участки.

Водонапорные башни предназначены для регулирования напора и расхода в водопроводной сети. Их устанавливают в начале, середине и в конце водопроводной сети. Водонапорная башня состоит из опоры, бака и шатра-устройства, предохраняющего бак от охлаждения и замерзания в нем воды.

Высоту башни определяют гидравлическим расчетом, с учетом рельефа на местности. Обычно высота башни 15-40м. Вместимость бака зависит от размера водопровода, его назначения и может колебаться в широких пределах: от нескольких кубометров до маломощных водопроводах до десятков тысяч кубометров на крупных городских и промышленных водопроводах. Размер регулирующей емкости определяют в зависимости от графиков водопотребления и работы насосных станций. Кроме того, включают неприкосновенный пожарный запас для тушения одного наружного и одного внутреннего пожаров в течении 10 мин. Бак оборудуют нагнетательной, разборной, переливной и грязевой трубами. Часто нагнетательную и разборную трубы объединяют.

Разновидностью водонапорных башен являются – водонапорные резервуары, которые предназначены не только для регулирования напора и расхода воды в водопроводной сети, но и для хранения противопожарного запаса воды для тушения пожаров в течении 3 часов. Резервуары располагают на возвышенных местах.

Водонапорные резервуары и башни включают в водопроводную сеть последовательно и параллельно. При последовательном включении через них проходит вся вода от насосных станций. В этом случаи нагнетательную и разборную трубы не объединяют, и они работают раздельно. При минимальном водопотреблении излишки воды накапливают в резервуаре или в баке, а при максимальном этот запас направляют в водопроводную сеть

5. Водопроводная сеть.

Водопроводная сеть- служит для и бесперебойного транспортирования воды к потребителям в требуемых количествах под напором, достаточным для подачи воды к самой отдалённой и высокорасположенной точке водоразбора, а также для тушения пожаров.

Водопроводные сети разделяются на кольцевые и тупиковые. В кольцевых водопроводных сетях в отличие от тупиковых можно выключать аварийные участки трубопроводов без прекращения подачи воды в последующие участки, кроме того, в них меньше сила гидравлического удара. В то же время общая протяженность, а следовательно, и стоимость кольцевых сетей значительно выше, чем тупиковых сетей.

В связи с этим кольцевые сети применяют обычно в городских и производственных водопроводах, а тупиковые – для снабжения небольших поселков, живодноводческих ферм и т.д. Чтобы вода в трубах зимой не замерзала, их прокладывают ниже глубины промерзания грунта. Например, для средней полосы нашей страны глубину заложения водопроводных сетей принимают 2.5 – 3 м.

6. Гидрант пожарный.

Гидрант пожарный предназначен для отбора воды из водопроводной сети на тушение пожаров. Он состоит из стояка, клапана, клапанной коробки, штока, установочной головки с резьбой и крышкой. Если уровень грунтовых вод высокий, на спусковом отверстии клапанной коробки устанавливают обратный клапан.

Гидранты размещают на расстоянии не более 150 м один от другого в колодцах на пожарных подставках. Пропускная способность гидранта при потерях давления 0,1 МПа 40 л/с, он сохраняет герметичность при давлении сети до 1,5 Мпа.

7. Колонка пожарная.

Колонка пожарная используется для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров. Основные части колонки – корпус и головка.

В нижней части корпуса имеется резьбовое кольцо для присоединения колонки к пожарному гидранту. В верхней части расположены управление колонкой и два патрубка с соединительными головками и два вентиля. Через сальник к головке колонки проходит центральный ключ с квадратной муфтой внизу и рукояткой наверху.

Рукоятку вращают при закрытых вентилях напорных патрубков. При открытых вентилях маховички попадут в поле вращения рукоятки. Таким образом, колонка имеет блокировку, исключающую поворот центрального ключа при открытых клапанах напорных патрубков. Снимают колонку с гидранта только при закрытом клапане гидранта.

8. Правила эксплуатации пожарных гидрантов.

Неумелое обращение с пожарными гидрантами может привести к аварии на водопроводной сети, срыву подачи воды и несчастным случаям. Разработаны обязательные правила эксплуатации пожарных гидрантов. При пользовании гидрантом рядом с колодцем в дневное время устанавливают указатель, а в ночное время освещают задней фарой автомобиля или фонарем. Зимой после окончания работы из стояка пожарного гидранта удаляют воду через спусковое отверстие, а если оно закрыто, откачивают пеносмесителем.

О пользовании пожарными гидрантами зимой ставят в известность соответствующие подразделения водопроводной службы. Техническое состояние всех пожарных гидрантов проверяют два раза в год: перед наступлением весенне-летнего и осенне-зимнего периодов – совместно представители водопроводной и противопожарной служб.

Проверку начинают с осмотра гидранта. На гидрант устанавливают колонку и пускают воду, откачивают воду из стояка, при отсутствии обратных клапанов закрывают спусковое отверстие. Результаты проверки оформляют актом.

Пожарная часть имеет право выборочно проверять гидранты без представителя водопроводной службы с пуском воды только при плюсовой температуре воздуха. Если температура воздуха минусовая (не ниже 15С), то гидранты осматривают только внешне, а при более низких температурах запрещают открывать крышки колодцев. Гидранты с пуском воды проверяют только с помощью пожарной колонки. О неисправностях гидрантов немедленно ставят в известность диспетчера водопроводной службы и контролируют устранение дефектов каждого пожарного гидранта, вывешивают знак, указывающий его местонахождение. Очистку крышек гидрантов от снега, приобретение, установку и наблюдение за состоянием указателей возлагают на соответствующие жилищно-эксплуатационные организации, предприятия, учреждения и организации, на территории которых или в интересах которых устанавливают гидранты.

О ремонтных работах на водопроводной сети диспетчер службы ставит в известность пожарную часть. Крышку колодца открывают крючком или ломом. при этом следят, чтобы она не ударилась о резьбу стояка гидранта. Поскольку в водопроводные колодцы могут проникать различные горючие и ядовитые газы, при открывании крышки и во время работы запрещается курить или применять открытый огонь Спускаться в колодцы для проверки гидрантов и во время пользования ими работникам пожарной охраны не разрешается.

При установки на гидрант пожарной колонки вентили закрывают, колонку навертывают плавно, без усилий. Колонку считают надетой полностью, если вся резьба стояка гидранта закрыта и колонка стоит плотно. При навертывании колонки ее центральный ключ должен быть неподвижным.

Чтобы открыть клапан гидранта, плавно поворачивают центральный ключ колонки до появления характерного шума воды, заполняющей стояк гидранта и корпус колонки. Поступление воды можно определить и по выходу струйки из спускового отверстия гидранта. После наполнения гидранта и колонки водой открывают клапан гидранта (поворачивают центральный ключ колонки до отказа), а затем вентили напорных патрубков колонки.

9. Внутренний противопожарный водопровод.

Внутренний противопожарный водопровод предназначен для тушения пожаров главным образом в начальной стадии развития. Его устраивают в жилых и общественных зданиях, производственных корпусах, складах и на базах.

В зданиях высотных и повышенной этажности внутренний противопожарный водопровод обычно служит основным средством тушения пожаров на этажах. Продолжительность тушения пожаров из внутренних пожарных кранов принимают 3 ч.

Число струй и расход воды зависят от степени огнестойкости зданий, категории производства по пожарной опасности и объемов зданий. Основные части внутреннего противопожарного водопровода: вводы, обводные линии у водомеров, водопроводная сеть со стояками, пожарные краны. Внутренний противопожарный водопровод объединяют с хозяйственно-питьевым или производственным водопроводом. В обычных условиях давление воды в противопожарном и хозяйственно-питьевом водопроводе одинаково.

В случае приведения в действие пожарного крана напор в сети противопожарного водопровода падает, вода из хозяйственно-питьевого водопровода начинает поступать в противопожарный водопровод через обратный клапан и реле контроля протекания жидкости. Как только вода начинает протекать через реле, они срабатывают и включают пожарные насосы, а также электрозадвижки. Пожарные насосы и электрозадвижки можно также включать дистанционно с помощью кнопок, установленных у пожарных кранов.

10. Пожарные водоемы.

При отсутствии или малой мощности противопожарного водопровода воду для тушения пожаров берут из пожарных водоемов. Они бывают естественными (реки, озера) и искусственными. К пожарным водоемам делают благоустроенные тупиковые дороги с петлевыми объездами у водоисточника или площадками размером 12х12 м для установки пожарных машин и их маневрирования.

В зависимости от крутизны откосов берега, сезонного колебания горизонтов воды, наличия строительных материалов производят различные берегоукрепительные работы, сооружают приемные колодцы и площадки для установки пожарных машин.

Зимой на открытых водоисточниках, покрытых льдом, для забора воды делают проруби размером не менее 0,6х0,6 м. В прорубь вмораживают бочку без днища с двумя крышками, между которыми укладывают теплоизоляционный материал. Месторасположение пожарной проруби обозначают указателем. При устройстве пожарных водоемов и резервуаров расстояния между ними пинимают до 250 м в городах и на промышленных предприятиях и до 150 м в сельской местности. Вместимость водоемов и резервуаров принимают из расчета тушения пожаров в течении 3 ч.

11. Порядок организации учета, контроля и проведения работ по проверке наружного противопожарного водоснабжения, а также взаимодействие со службами, занимающимися его эксплуатацией.

Постоянная готовность пожарных водоисточников для успешного использования их на пожарах обеспечивается проведением основных подготовительных мероприятий:
качественной приемкой всех систем водоснабжения по окончании их строительства, реконструкции и ремонта. Совместной подготовкой источников противопожарного водоснабжения к условиям эксплуатации в весенне-летний и осенне-зимний периоды; Периодическим испытанием водопроводных сетей на водоотдачу:
установление тесной взаимосвязи между эксплуатационными водопроводными службами.

В целях качественной проверки технического состояния ПГ проделывается следующий регламент работ:
1.Проверяется наличие указателя согласно ГОСТ, соответствие его данных фактическому.
2.Пожарная колонка устанавливается на гидрант, при этом выявляется соответствие квадрата на стержне гидранта с квадратной муфтой пожарной колонки,
удобство присоединения напорно-всасывающих рукавов и соответствие расположения горловины колодца относительно гидранта 3.Осуществляется пуск воды путем открытия шарового клапана при помощи пожарной колонки
4.Проверяется работа дренажного отверстия, дренажное отверстие ПГ закрывается после слива воды при уровне грунтовых вод выше флянца пожарной колонки во избежание попадания воды в стояк гидранта (в осенне- зимний период), горловина колодца закрывается крышкой
5.Проверяется наличие подъезда шириной не менее 3,5 метров
6.По результатам проверки технического состояния пожарных гидрантов составляется акт.(Приложение 3)
7.Один раз в год производится испытание водопроводных сетей на водоотдачу. По результатам испытаний составляются акты, подписанные представителем МУП «Водоканал» и начальником караула
8 .Дежурный караул производит при отработке оперативных карточек (по грфику) проверку ПГ, а в зимнее время при следующих условиях: 9.Опробование ПГ пуском воды разрешается при температуре наружного воздуха не ниже -10 С
10.При температурах от - 10С до - 20С допускается внешний осмотр гидрантов. Пуск воды запрещается.
11.Открывание крышек колодцев для осмотра гидранта при температуре ниже -20С во избежании потерь тепла - запрещается.
12.Во всех случаях при проверках запрещается применение торцевого ключа для открывания ПГ
13.Если при проверке наружным осмотром выявлены дефекты, могущие послужить затруднением возможности использования ПГ для тушения пожара, составляется акт.(Приложение 4)
14 Обо всех обнаруженных неисправностях диспетчер ЦППС ОГПС-16 обязан немедленно сообщить в эксплуатационное предприятие факсом, указав точный адрес неисправного гидранта, характер неисправностей, фамилию передающего сведения, дату передачи сведений, фамилию принимающего сведения.(Прилож.5) Устанавливается контроль над устранением неисправностей. Предлагаемые сроки устранения неисправностей указаны в приложении №6.После устранения неисправности ПГ делается сообщение в пожарную часть филиала эксплуатационным предприятием Дежурным караулом производится контрольная проверка устранения неисправностей ПГ. После проверки в соответствующем журнале делается отметка и эти гидранты снимаются с учета как неисправные.
15.Все проверки ПГ осуществляются дежурным караулам с представителем МУП «Водоканал» (эксплуатационной службы) в летнее время, а в зимнее по результатам проверок наружным осмотром при наличии замечаний приглашается представитель и составляется акт.(приложение 4).
16. При отключении участка сети должно отключатся не более 5 ПГ.
17.В случае необходимости отключения участков водопровода, на которых установлено более 5 ПГ представитель МУП «Водоканал» обязан в срок не позднее 5 дней до момента отключения прибыть в ОГПС-16 и согласовать с начальником ОГПС-16.
18.Ежегодно директор филиала и директор МУП «Водоканал» согласовывают совмещение работ в своих графиках по проверкам ПГ, испытания на водоотдачу.

12. Требования, предъявляемые при приемке в эксплуатацию новых источников п/п водоснабжения. Требования к наружным сетям п/п водопроводам, установке пожарных гидрантов.

1. Глубина заложения трубопровода должна быть на 0,5 м больше расчетной глубины и проникновения в грунт полевой температуры (т.е. 2,5 - 2,8м +0,5).

2. Наружный противопожарный водопровод должен предусматриваться в виде кольцевой циркуляционной системы с постоянной циркуляцией в ней воды. Устройство тупиковых сетей не допускается.

3. Пожарные гидранты должны предусматриваться норильского типа и устанавливаться на магистральных участках на расстоянии 100м друг от друга.

4. Магистральные линии противопожарного водопровода должны располагаться не далее 2,5 м от края проезжей части дороги с предусмотрением мероприятий по защите пожарных гидрантов от заноса снегом путем обустройства будок (пирамид)

5. В местах установки гидрантов проезжую часть дорог следует выполнить шириной, обеспечивающей возможность проезда техники по дороге при установке пожарных автомобилей на гидранте. Водопроводная сеть должна разделяться на ремонтные участки секциями задвижками. При выключении одного из участков должно выключаться не более 5 гидрантов.

13. Требования к наземным, подземным пожарным резервуарам, предназначенным для хранения пожарного запаса воды.

1. Наземные пожарные резервуары должны быть выполнены с утеплением теплоизолирующими материалами и подогревом воды, обеспечивающим ее температуру не ниже + 5 градусов.

2. Пожарные резервуары должны быть оборудованы устройствами для непосредственного забора воды насосами пожарных автомобилей.

3. Объем открытых водоемов необходимо рассчитывать с учетом возможного испарения воды и образования льда. Превышение кромки открытого водоема над высшим уровнем воды в нем должно быть не менее 0,5 м.

Количество пожарных резервуаров или водоемов должно быть не менее двух при этом в каждом из них должно храниться 50% воды на пожаротушение.

14. Порядок проверки п/п водоисточников, периодичность и форма отчетности по результатам проверки.

Проверка источников п/п водоснабжения производится работниками дежурных караулов в соответствии графика по заранее разработанным маршрутам, а так же в ходе отработок, составления, корректировок ОП и ОК, ПТЗ, ПТУ, тушения пожаров, ликвидации аварий и стихийных бедствий.

Проверки, как правило, производятся во второй половине дня согласно распорядка. Время (период) проверки заранее согласовывается с лицом, ответственным за техническое состояние водопроводных сетей и содержание источников п/п водоснабжения.

На проверку выезжает отделение с начальником караула и осуществляет проверку водоисточников. Начальником дежурного караула по результатам проверки составляется акт (приложение №2), а при проверке в зимний период акт (приложение №3).

15. Проверка пожарных водоемов.

Пожарные водоемы обеспечивают запас воды для целей пожаротушения при отсутствии водопроводных сетей.

При проверке ПВ необходимо проверять:
-наличие указателя согласно ГОСТа 12.4.009ПЗ, соответствие его данных фактическому;
- наличие подъезда к ПВ.

К месту забора воды из ПВ должен быть устроен подъезд шириной не менее 4 м, площадка для разворота пожарных автомобилей размером 12х12, наличие люка и вентиляции. (ПВ должен иметь люк размером не менее 0,6х0,6 м с двойными крышками и вентиляционную трубу площадью сечением 250-300 см кв.

16. Испытание водопроводных сетей на водоотдачу.

Испытание проводится начальником дежурного караула совместно с представителем объекта (водопроводной службы) с целью установления возможности отбора расчетного количества воды на противопожарные нужды.

Подготовительные мероприятия и практическое испытание участков водопроводных сетей включают в себя готовность необходимого оборудования для этих целей, теоретическую подготовку личного состава проводятся 1 раз в год и приурочиваются к весенне-летней проверке источников и сетей противопожарного водоснабжения.

Для испытания участков водопроводных сетей низкого давления из технических средств необходимо иметь пожарную колонку, оборудованную гладкоствольным патрубком диаметром 65мм и длиной 500мм, и заглушкой с манометром.

При подаче воды из пожарной колонки по показаниям манометра через 2 минуты определяют расход воды при помощи таблицы (прил.№ 5 к методическим рекомендациям по проведению проверки п/п водоснабжения № 55/3/645 от 21.05.1998г.

Противопожарное водоснабжение

Противопожарное водоснабжение - это совокупность мероприятий по обеспечению водой различных потребителей для тушения пожара. Проблема противопожарного водоснабжения одна из основных в области пожарного дела. Современные системы водоснабжения представляют собой сложные инженерные сооружения и устройства, обеспечивающие надежную подачу воды потребителям. С развитием водоснабжения населенных мест и промышленных предприятий улучшается их противопожарная защита, так как при проектировании, строительстве, реконструкции водопроводов учитывается обеспечение не только хозяйственных, производственных, но и противопожарных нужд. Основные противопожарные требования предусматривают необходимость поступления нормативных объемов воды под определенным напором в течение расчетного времени тушения пожаров.

Виды водопроводов. Классификация водопровода по давлению.

По наз-начению водопроводы разделяются на хозяйственно-питьевые, производственные и противопожарные. В за-висимости от напора различают противопожарные водо-проводы высокого и низкого давления. В противопо-жарном водопроводе высокого давления в течение 5 мин после сообщения о пожаре создают напор, необходимый для тушения пожара в самом высоком здании без при-менения пожарных машин. Для этого в зданиях насос-ных станций или в других отдельных помещениях уста-навливают стационарные пожарные насосы.

В водопроводах низкого давления во время пожара для создания требуемого напора используют пожарные насосы, которые подключают к пожарным гидрантам с помощью всасывающих рукавов.

В водопроводах высокого давления вода к месту пожара подается по рукавным линиям непосредственно от гидрантов под напором от стационарных пожарных насосов, установленных в насосной станции.

Все сооружения водопровода проектируют так, чтобы во время эксплуатации они пропускали расчетный рас-ход воды для пожарных нужд при максимальном рас-ходе воды на хозяйственно-питьевые и производствен-ные нужды. Кроме того, в резервуарах чистой воды и водонапорных башнях предусматривают неприкосно-венный запас воды для тушения пожаров, а в насосных станциях второго подъема устанавливают пожарные насосы.

Насосно-рукавные системы, которые собирают при тушении пожаров, также являются элементарными про-тивопожарными водопроводами высокого давления, состоящими из источника водоснабжения, водоприем-ника (всасывающей сетки), всасывающей линии, объе-диненной насосной станции первого и второго подъема (пожарного насоса), водопроводов (магистральных ру-кавных линий), водопроводной сети (рабочих рукавных линий).

Водонапорные башни предназначены для регулиро-вания напора и расхода в водопроводной сети. Их уста-навливают в начале, середине и в конце водопроводной сети. Водонапорная башня состоит из опоры (ствола), бака и шатра-устройства, предохраняющего бак от ох-лаждения и замерзания в нем воды. Высоту башни опре-деляют гидравлическим расчетом с учетом рельефа местности. Обычно высота башни 15...40 м.

Вместимость бака зависит от размера водопровода, его назначения и может колебаться в широких преде-лах: от нескольких кубометров на маломощных водопро-водах до десятков тысяч кубометров на крупных город-ских и промышленных водопроводах. Размер регули-рующей емкости определяют в зависимости от графиков водопотребления и работы насосных станций. Кроме того, включают неприкосновенный пожарный запас для тушения одного наружного и одного внутреннего пожаров в течение 10 мин. Бак оборудуют нагнетатель-ной, разборной, переливной и грязевой трубами. Часто нагнетательную и разборную трубы объединяют.

Разновидностью водонапорных башен являются водонапорные резервуары, которые предназначены не только для регулирования напора и расхода в водопро-водной сети, но и для хранения противопожарного за-паса воды для тушения пожаров в течение 3 ч. Резер-вуары располагают на возвышенных местах.

Водонапорные резервуары и башни включают в водопроводную сеть последовательно и параллельно. При последовательном включении через них проходит вся вода от насосных станций. В этом случае нагнета-тельную и разборную трубы не объединяют, и они ра-ботают раздельно. При минимальном водопотреблении излишки воды накапливают в резервуаре или в баке, а при максимальном этот запас направляют в водопро-водную сеть.

При параллельном включении в водопроводную сеть в резервуары и баки поступает излишек воды (при минимальном водопотреблении), а при максимальном водопотреблении его направляют в сеть. В данном слу-чае нагнетательный и разводящий трубопроводы могут быть объединенными. Для контроля уровня воды в баках и резервуарах предусматривают измерительные устройства.

По виду обслуживаемого объекта системы водоснабжения подразделяются на городские, поселковые, а также промышленные, сельскохозяй-ственные, железнодорожные и др.

По виду используемых природных ис-точников различают водопроводы, забирающие воду из поверхностных источников (рек, водохранилищ, озер, морей) и подземных (артезианских, родниковых). Имеются также водопроводы смешанного питания.

По способу подачи воды водопроводы бы-вают напорные с механической подачей воды насосами и самотечные (гравитационные), которые устраивают в горных районах при расположении водоисточника на высоте, обеспечивающей естественную подачу воды потребителям.

По назначению системы водоснабжения делят на хозяйственно-питьевые, удовлетворяющие нужды населения; производственные, снабжаю-щие водой технологические процессы производства; противопожарные и объединенные. Последние устраивают, как правило, в населенных пунктах. Из этих же водопроводов вода подается и на промышленные предприятия, если они потребляют незначительное количество воды или по условиям технологического процесса производства требуется вода питьевого качества.

При больших расходах воды предприятия могут иметь самостоятельные системы водоснабжения, обес-печивающие их хозяйственно-питьевые, производственные и противопожарные нужды. В этом случае обычно сооружают хозяйственно-противопожарный и произ-водственный водопроводы. Совмещение пожарного во-допровода с хозяйственным, а не с производственным объясняется тем, что производственная водопроводная сеть обычно бывает менее разветвленной и не охваты-вает всех объемов предприятия. Кроме того, для неко-торых технологических процессов производства вода должна подаваться под строго определенным напором, который при тушении пожара будет изменяться. А это может привести либо к увеличению расхода воды, что экономически нецелесообразно, либо к аварии произ-водственных аппаратов. Самостоятельный противопо-жарный водопровод устраивают обычно на наиболее пожароопасных объектах—предприятиях нефтехими-ческой и нефтеперерабатывающей промышленности, складах нефти и нефтепродуктов, лесобиржах, храни-лищах сжиженных газов и др.

Системы водоснабжения могут обслуживать как один объект, например город или промышленное пред-приятие, так и несколько объектов. В последнем слу-чае эти системы называют групповыми. Если система водоснабжения обслуживает одно здание или небольшую группу компактно расположенных зданий из близлежащего источника, то ее называют местной системой. Для питания водой под требуемым напо-ром различных участков территории населенного пункта, имеющей значительную разницу в отметках, устраивают зонное водоснабжение. Система водоснабжения, обслуживающая несколько крупных водопотребителей, расположенных на определенной территории, называется районной.

На территории большинства населенных пунктов (городов, поселков) существуют различные категории водопотребителей, предъявляющих, разнообразные тре-бования к качеству и количеству потребляемой воды. В современных городских водопроводах расход воды на технологические нужды промышленности составляет в среднем около 40% всего объема, подаваемого в водопроводную сеть. Причем около 84% воды берется из поверхностных источников и 16%—из подземных

Систему водоснабжения или проектирования обычно разделяют на две части: наружную и внутрен-нюю. К наружному водопроводу относят все сооруже-ния для забора, очистки и распределения воды водо-проводной сетью до вводов в здания. Внутренние водо-проводы представляют собой совокупность устройств, обеспечивающих получение воды из наружной сети и подачу ее к водоразборным приборам, расположен-ным в здании.

Подача воды для целей пожаротушения в городах обеспечивается пожарными автомобилями от гидрантов, установленных на водопроводной сети. В небольших городах для подачи воды на тушение пожаров включа-ют дополнительные насосы в НС-И, а в крупных го-родах пожарный расход составляет незначительную часть водопотребления, поэтому практически не оказы-вают влияния на режим работы водопровода.

В соответствии с современными нормами в населен-ных пунктах с числом жителей до 500 чел., которые располагаются в основном в сельской местности, дол-жен устраиваться объединенный водопровод высокого давления, обеспечивающий хозяйственно-питьевые, про-изводственные и пожарные нужды. Однако нередки случаи, когда сооружается только хозяйственно-питье-вой водопровод, а на пожарные нужды воду подают передвижными насосами из водоемов и резервуаров, пополняемых от водопровода.

В малых населенных пунктах для хозяйственно-противопожарных нужд чаще всего устраиваются системы местного водоснабжения с забором воды из подземных источников (шахтных колодцев или сква-жин). В качестве водоподъемных устройств приме-няют центробежные и поршневые насосы, системы «Эрлифт», ветросиловые установки и др. Наиболее надежны и удобны в эксплуатации центробежные насосы. Что касается других водоподъемных устройств, то вследствие малой производительности они могут использоваться лишь для пополнения пожарных запа-сов воды в водоемах, резервуарах, водонапорных башнях.

Источники водоснабжения

В соответствии с двумя категориями природных источников воды водоприемные сооружения также разделяются на две группы: сооружения для приема воды из поверхностных источни-ков и сооружения для приема подземных вод. Выбор того или иного источника водоснабжения определяется местными природными условиями, сани-тарно-гигиеническими требованиями, предъявляемыми к качеству воды, и технико-экономическими соображе-ниями. По возможности предпочтение должно отдавать-ся подземным источникам водоснабжения.

К поверхностным источникам относятся реки, озера и в отдельных случаях моря. Место распо-ложения водоприемника определяется с таким расче-том, чтобы удовлетворялись следующие условия:

возможность применения наиболее простого и дешевого способа забора воды из источника;

бесперебойность получения требуемого количест-ва воды;

обеспечение поступления по возможности более чистой воды (очистка от загрязнений);

наиболее близкое расположение к снабжаемому водой объекту (для уменьшения стоимости водо-водов и подачи воды).
Подземные воды залегают на различных глу-бинах и в различных породах.

Для водоснабжения используют:

воду напорных водоносных слоев, перекрытых сверху водонепроницаемыми породами, предохраняю-щими подземные воды от загрязнения;

безнапорные подземные воды со свободной поверх-ностью, содержащиеся в пластах, не имеющих водоне-проницаемой кровли;

родниковые (ключевые) воды, т. е. подземные воды, самостоятельно выходящие на поверхность земли;

шахтные и рудничные воды (чаще для производст-венного водоснабжения), т. е. подземные воды, посту-пающие в водоотливные сооружения при добыче полез-ных ископаемых.

Устройство пожарного гидранта и требования по эксплуатации в зимнее и летнее время

Гидрант с пожарной колонкой представляет собой водозаборное устройство, устанавливаемое на водопроводной сети и предназначенное для отбора воды при тушении пожара.

Гидрант с колонкой при тушении пожара может быть использован, во-первых, как наружный пожарный кран в случае присоединения пожарного рукава для подачи воды к месту тушения пожара и, во-вторых, как водопитатель насоса пожарного автомобиля.

В зависимости от конструктивных особенностей и условий противопожарной защиты охраняемых объектов гидранты подразделяются на подземные и надземные.

Подземные гидранты устанавливают в специальных колодцах, закрываемых крышкой. Пожарную колонку навинчивают на подземный гидрант только при его использовании. Надземный гидрант находится выше поверхности земли с закрепленной на нем колонкой.

Пожарный гидрант предназначен для отбора воды из водопроводной сети на тушение пожаров, он состоит из стояка, клапана, клапанной коробки, штока, установочной головки с резьбой и крышкой. Если уровень грунтовых вод высокий, на спусковом отверстии клапанной коробки устанавливают обратный клапан.

Условный проход, мм.................................................................................... 125

Частота вращения штанги до полного открывания клапана, обороты......

Усилие при открывании гидранта, Н (кг).......................................................

На водопро-водную сеть гидрант-колонку устанавливают с помощью пожарной подставки без устройства колодца. Пропуск-ная способность комбинированного гидранта 20 л/с.

Колонка пожарная используется для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров. Основные части колонки — корпус и головка. В нижней части корпуса имеется резьбовое кольцо для присоединения колонки к пожарному гидранту. В верхней части рас-положены управление колонкой и два патрубка с со-единительными головками и два вентиля. Через сальник в головке колонки проходит центральный ключ (трубчатая штанга) с квадратной муфтой внизу и руко-яткой наверху Рукоятку вращают при закрытых вентилях напорных патрубков. При открытых вентилях маховички попадут в поле вращения рукоятки. Таким образом, колонка имеет блокировку, исключающую поворот центрального ключа при открытых клапанах напорных патрубков. Снимают колонку с гидранта толь-ко при закрытом клапане гидранта.

Техническая характеристика подземного пожарного гидранта

Условный проход, мм....................................................................................

Рабочее давление, МПа (кгс/см2) .................................................................

Условный проход соединительной головки, мм..........................................

Масса, кг, не более.......................................................................................

Требования по эксплуатации пожарных гидрантов в зимнее и летнее время

Существуют обязательные правила эксплуатации пожарных гидрантов. Неумелое обращение с пожарными гидрантами может привести к аварии на водопроводной сети, срыву подачи воды и несчастным случаям.

Подготовка противопожарного водоснабжения к эксплуатации в зимних условиях осуществляется:

 городского водоснабжения - в период проведения осенней проверки силами мобильных бригад АВР РЭВС (отделений) ;

 объектового водоснабжения - в период проведения осенней проверки силами водопроводных служб объектов.

Подготовка противопожарного водоснабжения к эксплуатации в зимних условиях включает в себя:

 откачку воды из стояков пожарных гидрантов Московского типа и заделку сливных отверстий деревянными пробками;

 при установившейся минусовой температуре наружного воздуха откачку воды из колодцев гидрантов заполненных выше уровня стояка с последующим выполнением п.1;

 пожарные гидранты, подверженные затоплению грунтовыми и талыми водами, берутся на специальный учет (приложение № 1 «Инструкции...») линейными участками РЭВС и районными пожарными частями с обязательной отметкой в книге проверок противопожарного водоснабжения, последующим контролем их состояния со стороны РЭВС, откачкой воды из стояков после оттепелей (в случае необходимости) и обязательной передачей информации в районные пожарные части;

 заполнение колодцев гидрантов специальным теплоизолирующим наполнителем.

Требования, предъявляемые при приеме в эксплуатацию новых источников противопожарного водоснабжения.

К пожарным гидрантам

Пожарные гидранты следует устанавливать на кольцевых водопроводных сетях. Допускается установка пожарных гидрантов на тупиковых линиях независимо от расхода воды на пожаротушение при условии, что их длина не превышает 200 метров.

Диаметр труб водопровода, на которых устанавливаются пожарные гидранты, определяется расчетом в соответствии с указанием п.8.46 СНиП 2.04.02-84 "Водоснабжение. Наружные сети и сооружения", но минимальный диаметр труб водопровода в населенных пунктах и на промышленных предприятиях должен быть не менее 100 мм, в сельских населенных пунктах - не менее 75 мм, максимальный диаметр труб не должен превышать 500 мм.

Пожарные гидранты надлежит располагать вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен зданий. Допускается располагать гидранты на проезжей части. В исторической части города допускается размещать пожарные гидранты в соответствии с требованиями п. 8.55 ВСН-89. Расстояние между гидрантами не должно превышать 150 метров.

Вокруг люков колодцев, размещаемых на застроенных территориях бездорожных покрытий или в зеленой зоне, должны предусматриваться отмостки шириной 1 м с уклоном от люков, отмостки должны быть выше прилегающей территории на 0,05 м; на проезжей части улиц с усовершенствованными капитальными покрытиями крышки люков должны быть на одном уровне с поверхностью проезжей части; люки колодцев на водоводах, прокладываемых на незастроенной территории должны быть выше поверхности земли на 0,2 м.

К гидранту должен быть свободный подъезд шириной не менее 3,5 метров.

У места расположения пожарного гидранта должна быть установлена указательная табличка на высоте 2-2,5 м от поверхности земли (таблички на объектах, выполненные согласно ГОСТ 12.4.026-76 "Цвета сигнальные и знаки безопасности" устанавливаются непосредственно у водоисточников и по направлению движения к ним). Табличка должна быть размером 12х16 см, красного цвета и иметь надписи белого цвета с указанием:

 тип гидранта (гидрант московского типа обозначается буквой М);

 диаметр водопроводной сети в миллиметрах (дюймах);

 характер водопроводной сети (тупиковая сеть обозначается буквой Т в левом верхнем углу таблички);

 номер пожарного гидранта (должен соответствовать номеру дома, на котором расположена координационная табличка). Запись номеров с цифрой "0" впереди (01.02.03. и т.д.) означает, что указательные таблички этих пожарных гидрантов расположены на деревьях, металлических столбиках или столбах уличного освещения, без привязки к номерам домов;

 цифровое значение расстояния в метрах от таблички до гидранта.

В соответствии с п.1.12. ГОСТ 12.4.009-83 указатели пожарных гидрантов должны освещаться светильниками или выполняться с использованием флуоресцентных или светоотражающих покрытий

Гидранты в колодцах устанавливаются вертикально. Ось установленного гидранта должна располагаться не ближе 175 мм и не далее 200 мм по горизонтали от стенки горловины люка. Расстояние от верхней части гидранта до верхней кромки люка должно быть не более 400 мм и не менее 150 мм. Техническое состояние пожарного гидранта проверяется путем установки колонки с обязательным пуском воды, при этом не должно наблюдаться подтекание воды во фланцевых соединениях гидранта.

После приема в эксплуатацию пожарных гидрантов составляется акт в 4-х экземплярах (по одному экземпляру для пожарной части, ДСПТ, РЭВС (отделения) и организации, проводившей строительно-монтажные работы).

При приемке в эксплуатацию гидрантов, расположенных на объектовых водопроводных сетях, требуется дополнительно провести испытание сети на водоотдачу. После приема в эксплуатацию пожарных гидрантов на объекте составляется акт произвольной формы в 4-х экземплярах (один для районной пожарной части, второй - заказчику, третий - генподрядной организации, четвертый - ДСПТ). На основании акта характеристика противопожарного водоснабжения объекта вносится в сводную ведомость объектового водоснабжения.

К самотечным колодцам

Для забора воды из естественных водоисточников с заболоченными берегами или невозможностью непосредственного водозабора из них для целей пожаротушения устраиваются самотечные (приемные) колодцы.

Самотечные колодцы должны иметь размеры в плане не менее 0,8х0,8 м. Они могут выполняться из бетона, камня и дерева. Колодец должен быть оборудован двумя крышками, пространство между которыми на зимний период заполняется утепляющим материалом, что предохраняет воду от промерзания.

Глубина воды в колодце должна быть не менее 1,5 м. С водоисточником колодец соединяется подводящей трубой, диаметр которой должен быть не менее 200 мм. Выходящий в водоисточник конец трубы должен быть расположен выше дна не менее, чем на 0,5 м и ниже уровня горизонта низких вод, не менее 1,0 м. На конец трубы со стороны водоисточника должна быть укреплена сетка из металлической проволоки, препятствующая засасыванию в трубу рыбы и различных предметов.

К самотечному колодцу должен быть свободный подъезд, рассчитанный на одновременную установку двух пожарных автомобилей. У места расположения самотечного колодца должен быть установлен световой или флуоресцентный указатель с надписью "СКN".

К пожарным водоемам

Необходимость устройства и требуемый объем противопожарных водоемов для объектов и населенных пунктов, указанных в примечании 1 п.2.11. надлежит определять по нормам расхода воды при расчетном времени пожаротушения в соответствии с указаниями пп.2.13.-2.17. и 2.24. СНиП 2.04.02-84.

Количество пожарных водоемов должно быть не менее двух, при этом в каждом водоеме должен храниться половинный объем воды на пожаротушение (п.9.29. СНиП 2.04.02-84).

Пожарные водоемы надлежит размещать из условия обслуживания ими зданий, находящихся в радиусе:

При наличии автонасосов - 200 м;

При наличии мотопомп - 100-150 м, в зависимости от типа мотопомп (п.9.30. СНиП 2.04.02-84).

Расстояние от водоемов до зданий 3,4 и 5 степеней огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30 м, до зданий 1 и 2 степеней огнестойкости - не менее 10 м (п.9.30. СНиП 2.04.02-84).

Если непосредственный забор воды из пожарного водоема автонасосами или мотопомпами затруднен, надлежит предусматривать приемные колодцы объемом 3-5 куб. метров. Диаметр соединяющего трубопровода следует принимать из условия пропуска расчетного расхода воды на наружное пожаротушение, но не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка. На соединительном трубопроводе со стороны водоема следует предусматривать решетку.
Из каждого водоема должен быть обеспечен забор воды не менее, чем двумя пожарными насосами, желательно с разных сторон.

К пожарным водоемам и приемным колодцам устраиваются подъезды с площадками для разворота пожарных автомобилей, размером не менее 12х12 м.

У места расположения пожарного водоема должен быть установлен световой или флуоресцентный указатель с нанесенными: буквенным индексом ПВ, цифровыми значениями запаса воды в куб. метрах и количества пожарных автомобилей, которые могут быть одновременно установлены на площадке у водоема.

Для надежного забора воды из естественных водоемов, имеющих высокую крутизну откосов берега, а также значительное сезонное колебание горизонтов воды, устраиваются подъезды (пирсы), способные выдержать нагрузку пожарных автомобилей. Площадка подъезда (пирса) должна быть расположена не выше 5 м от уровня горизонта низких вод (ГНВ) и выше горизонта высоких вод (ГВВ) не менее, чем на 0,7 м и оборудована отводным лотком для всасывающих рукавов. Глубина воды с учетом промерзания в зимнее время должна быть не менее 1 м, в противном случае, в месте забора устраивают котлован (приямок). Ширина настила площадки должна быть не менее 4,5-5 м с уклоном в сторону берега и иметь прочное боковое ограждение высотой 0,7-0,8 м. На расстоянии 1,5 м от продольного края площадки укладывается и укрепляется упорный брус сечением не менее 25х25 см.

На техническую приемку новых или реконструируемых источников противопожарного водоснабжения выезжать начальникам (заместителям начальников) частей.

Примечание: Приемка пожарных гидрантов после завершения работ по строительству новых и реконструкции существующих сетей противопожарного водоснабжения осуществляется СПТ ЦУС УГПС (2-я смена), или по согласованию с ней.

Проверки противопожарного водоснабжения

Проверки противопожарного водоснабжения проводятся:

На городских водопроводных сетях два раза в год (весенняя - с 1 апреля по 1 июня; осенняя - с 15 июля по 1 ноября) силами мобильных бригад аварийно-восстановительных работ (АВР) районов эксплуатации водопроводных сетей (РЭВС) и отделений ГП "Водоканал С.-Петербурга" с обязательным присутствием представителя ПЧ. Для проведения проверки линейным участком РЭВС (отделения) ГП "Водоканал С.-Петербурга" составляется "График осмотра пожарных гидрантов по РЭВС (отделению)" (приложение N 14 «Инструкции...»), который утверждается начальником РЭВС (отделения) и согласовывается начальником (заместителем начальника) ПЧ. Во время весенней проверки проверяются пожарные гидранты только Ленинградского типа, во время осенней проверки - проверяются все пожарные гидранты.

Объектового противопожарного водоснабжения два раза в год (весенняя - с 1 апреля по 1 июня; осенняя - с 15 августа по 1 ноября) силами дежурных караулов пожарных частей с обязательным присутствием представителя водопроводной службы объекта. На проверку объектового водоснабжения отделения выезжают во главе с начальником караула с 9 часов 30 минут до 11 часов 00 минут и после 17 часов 00 минут при согласовании со старшим инженером Дежурной части УГПС.

При проведении проверок противопожарного водоснабжения (городского и объектового) проверяется:

 наличие указателей пожарных гидрантов, водоемов, самотечных колодцев, пирсов, подъездов и соответствие координат при помощи рулетки;

 наличие и состояние подъездов к водоисточникам;

 наличие и состояние наружной крышки у гидрантов, самотечных колодцев. В зимнее время крышка должна быть очищена от льда, допускается наличие рыхлого снега на ней не более 10 см. Ответственность за уборку льда и снега с крышек пожарных гидрантов и самотечных колодцев возлагается на руководителей РЭВС (отделений) ГП "Водоканал С.-Петербурга" и объектов экономики (организаций, учреждений);

 внутреннее состояние колодца пожарного гидранта, самотечного колодца;

 наличие воды и давления путем установки колонки на все гидранты с обязательным пуском воды. В ходе проведения весенней проверки городских гидрантов Ленинградского типа производится чистка заплывших грязью колодцев (при необходимости), а при проведении осенней проверки всех городских и объектовых гидрантов;

 выполняются мероприятия по их подготовке к эксплуатации в зимний период;

 глубина водоема в месте, предназначенном для опускания заборной сетки. В зимнее время при проведении пожарно-тактических занятий и учений обращать внимание на наличие и размер проруби, расчистку площадки для установки пожарных автомобилей;

 состояние несущих конструкций и настила, наличия боковых ограждений, упорного бруса и отводного лотка у пожарного пирса;

 проверка самотечных колодцев и водоемов путем установки автонасосов с забором и пуском воды.

Примечание: не допускается при проверках применение торцевых ключей, шестов и обрезков труб для открывания гидрантов и пуска воды без установки колонок (за исключением гидрантов Немецкого образца).

Проверки противопожарного водоснабжения на городских сетях.

В период проведения проверок противопожарного водоснабжения на городских сетях мобильная бригада АВР РЭВС (отделения) ГП "Водоканал С.-Петербурга" прибывает на своем транспорте согласно графика в ПЧ, откуда следует к месту проведения проверки с представителем ПЧ (старшим пожарным). Результаты проверки заносятся старшим пожарным в книгу проверки противопожарного водоснабжения. Если водоисточник исправен, то в соответствующей графе ставится дата проверки и роспись, если водоисточник не исправен - указывается характер неисправности согласно классификации дефектов (приложение N 8 «Инструкции...»). Начальники караулов в свои дежурные сутки несут персональную ответственность за обеспечение выезда представителя ПЧ (старшего пожарного) в составе мобильной бригады АВР РЭВС (отделения) ГП "Водоканал С.-Петербург" на проверку водоснабжения согласно графика.

По результатам осенней и весенней проверки пожарных гидрантов на городской сети составляется акт (приложение N 15 «Инструкции...»), который утверждается начальником РЭВС (отделения) ГП "Водоканал С.-Петербург" и согласовывается начальником (заместителем начальника) ПЧ. Акт составляется в трех экземплярах: один - в РЭВС (отделение); второй - в ПЧ; третий - в ДСПТ УГПС.

Сведения о неисправности гидрантов на городских сетях по району выезда ПЧ после окончания проверки передаются заместителю начальника ОПО по службе (старшему инженеру) для составления Предписания ГПН на имя начальника соответствующего РЭВС (отделения) ГП "Водоканал С.-Петербурга". О неисправностях водоисточников, обнаруженных при тушении пожаров, делается запись в книге проверок и передается телефонограмма в РЭВС (отделение) ГП "Водоканал С.-Петербурга" с указанием сроков устранения. В случае невыполнения Предписания ГПН и телефонограмм в установленные сроки ответственные за противопожарное водоснабжение в ОПО обязаны применять к руководителям РЭВС (отделений) ГП "Водоканал С.-Петербурга" права, предусмотренные "Положением о Государственном пожарном надзоре".

Об устранении неисправностей пожарных гидрантов РЭВС (отделение) ГП "Водоканал С.-Петербурга" информирует ПЧ в форме телефонограммы с указанием сроков их повторной проверки. На повторную проверку мобильная бригада АВР РЭВС (отделения) ГП "Водоканал С.-Петербурга" выезжает с представителем ПЧ (старшим пожарным), который фиксирует результаты устранения дефектов с указанием даты в книге проверок противопожарного водоснабжения и докладывает о них заместителю начальника ПЧ.

Проверки объектового противопожарного водоснабжения.

Для качественного изучения и контроля над состоянием объектового противопожарного водоснабжения объекты экономики (организации, учреждения) закрепляются за начальниками караулов распоряжением по части сроком на пол года. Начальники караулов несут персональную ответственность за своевременный контроль состояния источников противопожарного водоснабжения на закрепленных за ними объектах в установленные сроки.

Все дефекты источников противопожарного водоснабжения, выявленные на объектах экономики в период проверки, вносятся в Книгу проверок. При обнаружении в ходе проверки неисправностей водоисточников начальником караула составляется административный протокол на виновных ответственных лиц, который передаётся для разбора и вынесения постановления закреплённому за объектом инспектору Госпожнадзора. Сводный перечень водоисточников, неремонтируемых в течение 3-х и более месяцев, направлять в форме "тревожного сигнала" (приложение N 3 «Инструкции...») в ДСПТ УГПС

Сведения о неисправностях водоисточников на объектах, обслуживаемых Госпожнадзором других министерств и ведомств, направлять за подписью начальника ОПО в инспекции по ведомственной принадлежности.

Инспекторский состав Госпожнадзора несет персональную ответственность за контроль над ходом устранения неисправностей источников противопожарного водоснабжения на закрепленных объектах.

Сведения от объектов экономики (организаций, учреждений) о выполнении работ по устранению дефектов водоисточников обязательно проверяются с выходом на место, если водоисточник исправен, в книге проверок делается соответствующая запись и ставится дата.

Вся информация о состоянии городских и объектовых источников противопожарного водоснабжения, полученная в период проведения проверок, в ходе тушения пожаров, проведения пожарно-тактических учений и занятий (ПТУ, ПТЗ), заносится в Книгу проверок водоснабжения старшим пожарным дежурного караула во время проверки водоисточника, или сразу после возвращения в часть с пожара, ПТУ (ПТЗ). При устранении неисправности водоисточника запись в Книге проверок делается после проведения повторной (контрольной) проверки его состояния старшим пожарным дежурного караула. Книга проверок противопожарного водоснабжения заполняется ежемесячно заместителем начальника ПЧ непосредственно перед составлением Оперативной сводки о состоянии противопожарного водоснабжения в охраняемом районе. Если состояние водоисточника за текущий месяц не изменилось, то в соответствующую графу Книги проверок вносится информация предыдущего месяца и ставится роспись.

На основании записей в книге проверок ответственный за противопожарное водоснабжение в ПЧ ежемесячно до 25 числа составляет:

 сведения о неисправности противопожарного водоснабжения по району выезда ПЧ (приложение N 5 «Инструкции...»), которые по одному экземпляру вывозятся на основных автомобилях;

 оперативную сводку о состоянии противопожарного водоснабжения в охраняемом районе (приложение N 2 «Инструкции...»), которая передается в Дежурную часть ЦУСС УГПС 26-27-28-29 числа каждого месяца в день дежурства второго караула.

Методика проверки водопроводом на водоотдачу

Водопроводные сети испытываются в часы максимального водопотребления, например: в жилых зданиях - с 7 до 9 часов утра; на промышленных объектах при наличии хозяйственно-питьевого водопровода - в часы обеденного перерыва; при водопроводе производственно-противопожарном - в зависимости от водопотребления на производственные процессы.

Методика проверки водопроводных сетей на водоотдачу состоит в том, чтобы:

 установить имеющийся в водопроводной сети напор и расход воды;

 определить, какой напор и расход воды должен быть по нормам;

 сравнить имеющийся напор и расход воды с тем, что должно быть по нормам и сделать заключение об их соответствии.

Испытание на водоотдачу водопроводов низкого давления.

Испытание на водоотдачу водопроводов низкого давления можно проводить при помощи привозных насосов в следующей последовательности:

Определяется расчетный пожарный расход воды на наружное пожаротушение согласно требований СНиП 2.04.02-84 "Водоснабжение. Наружные сети и сооружения".

Определяют, какое количество автонасосов потребуется для отбора из наружной сети необходимого расхода воды, например: Qнор=90 л/сек, для испытания потребуется n=90/40=3 насоса марки ПН-40У

Устанавливаются пожарные колонки на наиболее невыгодно расположенные гидранты и при помощи мягких рукавов соединяются с насосом (чтобы исключить откачку воды под вакуумом и, тем самым, предотвратить загрязнение водопровода грунтовыми водами). К напорным патрубкам насоса присоединяются прорезиненные рукава диаметром 66, 77 мм (по одному на каждый патрубок), заканчивающиеся стволами со спрысками большого диаметра.

Определяется расход воды из стволов и подсчитывается суммарный расход воды из водопровода согласно нижеприведенной таблицы.

Испытание на водоотдачу водопроводов высокого давления.

Водопроводы высокого давления испытываются на водоотдачу двумя способами:

а) Прокладывается рукавная линия длиной 120 м с подачей стволов со спрыском 19 мм на конек самого высокого на объекте здания. Расход воды каждой струи должен быть не менее 5 л/сек. Общее количество расчетных струй, которое можно получить при испытании, определяется в зависимости от нормативного пожарного расхода воды для данного объекта. Например, для данного объекта расчетный пожарный расход воды составляет 20 л/сек, тогда количество струй, которое необходимо получить при испытании, должно быть равно n=20/5=4 струи. Такое количество струй можно получить от одного или двух гидрантов. Открыв полностью вентили на пожарных колонках и подав воду в рукавные линии, по манометру определить напор у колонки.

Тогда величина фактического расхода воды определяется по формуле:

Q = 0,95 Крл  (Нк - Нств), где

Крл - количество рукавных линий, присоединяемых к колонке;

Нк - напор на манометре колонки;

Нств - высота расположения ствола над уровнем земли.

б) Прокладываются рукавные линии, указанные в первом способе, а стволы располагаются на уровне земли. Испытание сети проводят при напоре у колонки, величина которого равна Нк=Нств+28. Тогда минимальная величина полного расхода из гидранта будет равна:

Q = 0,95 Крл  (Нств + 28)

Фактическая величина расхода определяется по показаниям манометра у колонки по формуле:

Q = 0,95 Крл  Нк

Если при испытании, подавая расчетное количество струй, установлено, что QфакQнорм, то необходимо предусмотреть местные установки для повышения давления.

Испытание внутренних водопроводов на водоотдачу.

Для испытания внутренней сети необходимо выбрать наиболее высоко расположенные и удаленные от ввода внутренние пожарные краны.

Определить необходимое количество струй и расход воды на внутреннее пожаротушение для данного здания согласно СНиП 2.04.01-85 "Внутренний водопровод и канализация зданий".

От кранов проложить непрорезиненные пожарные рукава со стволами длиной 10, 15 и 20 м. Для получения пожарных струй производительностью до 4 л/сек следует применять пожарные краны и рукава диаметром 50 мм, для пожарных струй большей производительности - диаметром 66 мм.

Для того, чтобы при испытании не заливать помещения водой, стволы необходимо вывести в окно или дверь наружу здания.

Внутренний пожарный водопровод на водоотдачу испытывают по одному из следующих способов:

 изменение радиуса действия компактной части струи. При этом способе при подаче воды через стволы измеряют в метрах радиус действия раздробленной (всей) струи. Радиус компактной части струи составляет 0,8 радиуса раздробленной струи, т.е. Rк = 0,8 Rp. Полученный радиус действия компактной части струи необходимо сравнить с тем, что должно быть по нормам.

 свободные напоры внутренних пожарных кранов должны обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в самой высокой и удаленной части здания. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия, но не менее: 6 м - для жилых зданий, а также в общественных, производственных и вспомогательных зданиях промышленных предприятий, высотой до 50 м; 8 м - для жилых зданий высотой более 50 м; 16 м - для общественных и производственных зданий промышленных предприятий высотой более 50 м.

Примечание: испытание внутреннего водопровода на водоотдачу должно производиться с одновременной подачей расчетного количества воды на наружное пожаротушение.

Особенности противопожарного водоснабжения в безводных районах

Иногда ввиду недостаточно развитой системы городского водопровода не хватает воды для пожаротушения. В этих случаях руководитель первого прибывшего на пожар подразделения пожарной охраны должен: организовать подачу пожарных стволов на решающих направлениях, обеспечивая тушение на других участках пожара путем разборки конструкций и создания необходимых разрывов; принять меры по выяснению места расположения ближайших водоисточников, от которых можно получить дополнительную воду путем установки пожарной техники для работы в перекачку или подвезти автоцистернами, бензовозами, поливочными машинами и другой техникой. При тушении пожара путем подвозки воды следует применять такое число стволов, бесперебойное действие которых обеспечивалось бы подвозимой водой.

Определение участков городской застройки, не обеспеченных водой для тушения пожаров

Определению участков застройки, не обеспеченных водой для тушения в районе выезда пожарной части, должна предшествовать работа по определению водоотдачи водопроводной сети для пожаротушения в строгом соответствии с нормативными требованиями, изложенными в СНиП. Проводя анализ водоотдачи для тушения пожаров водопроводных сетей, следует тщательно определить участки, которые не имеют водопроводных сетей, заранее построенных водоемов (резервуаров), а так же естественных водоисточников (реки, озера, пруды и др.). Эти сведения должны быть нанесены на планшет водоисточников и подняты участки (площади) с необходимыми расчетами, схемами получения воды (путем подвозки, перекачки) на случай тушения на них пожаров.

Организация подачи воды к месту пожара в безводных районах

Условия успешного тушения пожаров требуют постоянной подачи к месту пожара необходимого расчетного количества воды. Практическим работникам пожарной охраны хорошо известно, как важно своевременно и в необходимом количестве получить воду для ликвидации пожаров, являющуюся в большинстве основным средством борьбы с огнем.

В каждом гарнизоне пожарной охраны, в районе обслуживания пожарной частью на основе анализа обеспеченности водой для пожаротушения должны быть разработаны организационные и практические мероприятия, обеспечивающие организацию своевременной и в необходимом количестве подачи воды для тушения пожаров.

При недостатке воды очень важно своевременно принять меры к подвозу ее от ближайших водоисточников, используя для этого штатную пожарную технику, а так же технику народного хозяйства. В безводных районах не следует пренебрегать и такими источниками получения воды, как водоемы с уровнем воды ниже высоты всасывания пожарной техники или отсутствием надежных подъездов к ним. В этих случаях следует организовать забор воды и подачу ее, используя гидроэлеваторы, водоуборочные эжекторы и мотопомпы. Одним из способов получения большого количества воды по существующим водопроводам, имеющим недостаточное давление и минимальный расход, является включение дополнительных резервных насосов-повысителей, а при более сложных пожарах - отключение отдельных участков водопроводной сети для направления дополнительного количества воды к месту пожара.

При организации подвоза воды автоцистернами нужно иметь в виду, что от четкой и организованной работы автоцистерн зависит бесперебойная работа первого поданного ствола на главном направлении распространения огня и тем более дальнейшее введение дополнительных стволов для локализации и ликвидации пожара. Для сокращения времени при заправке автоцистерн водой и опорожнении их на месте пожара необходимо организовать у водоисточника пункт заправки автоцистерн, а на месте пожара - пункт расхода воды.

На пункте заправки автоцистерн целесообразно устанавливать автонасосы, мотопомпы; на пункте расхода воды - автоцистерны, в которые сливают воду для обеспечения постоянной работы пожарных стволов.

Число автоцистерн Nц, необходимое для подвоза воды и обеспечения бесперебойной работы стволов, определяют с достаточной для практики точностью формуле

где - время следования автоцистерн к водоисточнику и обратно, мин; - время заправки автоцистерн водой, мин; - время опорожнения автоцистерн, мин; - число резервных автоцистерн (принимается в зависимости от наличия техники).

Время следования к водоисточнику и обратно к месту пожара определяется по формуле

где L - расстояние от пожара до водоисточника, км; - средняя скорость движения автоцистерны км/ч.

Время заправки автоцистерны определяется по формуле

где - вместимость цистерны, л; - подача насоса, которым заправляют автоцистерну (расход воды из пожарной колонки) л/мин.

Время опорожнения цистерны определяется по формуле

где - суммарная производительность стволов, подающих воду в очаг пожара, л/с.

Использование струйных насосов для забора и подачи воды к месту пожара

Для забора воды из естественных водоисточников, имеющих неблагоприятные условия для подъезда к ним пожарных автомашин (крутые или заболоченные берега), можно использовать струйные насосы - гидроэлеваторы и водоуборочные эжекторы. Работа этих насосов основана на принципе эжекции, создаваемой энергии рабочей среды. Рабочей средой у гидроэлеваторов и эжекторов является вода, подаваемая от насосов пожарных автомобилей или пожарных мотопомп.

Как показывает практика тушения пожаров в районах со слаборазвитым водоснабжением, при отсутствии подъездных дорог к источникам естественного водоснабжения или с неудовлетворительным рельефом местности можно применять гидроэлеваторы для забора воды из открытых водоисточников при высоте подъема до 20 м, расположенных на расстоянии до 100 м при толщине слоя воды не менее 5 см.

В настоящее время широкое применение получили гидроэлеваторы Г-600, реже используются водоуборочные эжекторы ЭВ-200, имеющие такое же назначение, что и Г-600.

Гидроэлеватор Г-600 состоит из вакуумной камеры и всасывающей решетки; с помощью болтов к вакуумной камере присоединяются колено и диффузор со смесительной камерой и подставкой. Коническое сопло навертывается на штуцер колена и размещается внутри вакуумной камеры. Для подсоединения напорных рукавов к гидроэлеватору на концах диффузора и колена имеются соединительные муфтовые головки.

Принцип действия гидроэлеватора заключается в следующем: под давлением, создаваемым насосом, вода поступает к гидроэлеватору. Струя воды, выходящая из насадка, создает в диффузоре разряжение. Под воздействие атмосферного давления на поверхность водоема вода из него через решетку устремляется в вакуумную камеру, затем в диффузор, где смешивается с водой, поданной к гидроэлеватору.

В практике тушения пожаров с приспособление гидроэлеваторов наибольшее распространение получили следующие схемы.

1. Схема забора воды гидроэлеваторными системами с использованием всасывающих рукавов. Работа этой схемы осуществляется при необходимости получить значительные расходы воды для тушения пожара. Из автоцистерны вода через всасывающий рукав забирается насосом, и рабочая часть ее через напорный патрубок и далее по напорному пожарному рукаву подается к гидроэлеватору, от которого вместе с эжектируемой водой по обратной линии пожарных рукавов поступает в цистерну. Полученная таким образом эжектируемая часть воды через второй патрубок насоса направляется на тушение пожара.

2. Схема забора воды гидроэлеваторными системами с использованием стационарного трубопровода. При этом вода из автоцистерны подается через трубопровод, соединяющий цистерну с всасывающей полостью насоса. В этом случае емкость автоцистерны исполняет роль промежуточной емкости, обеспечивающей устойчивую работу гидроэлеваторной системы.

3. Схема забора воды гидроэлеваторными системами с использованием водосборника. Водосборник устанавливают на всасывающий патрубок насоса, а емкость автоцистерны используется только для запуска системы. После запуска емкость отключается и в работе системы не участвует. Рабочая и эжектируемая вода попадает непосредственно в насос.

При подаче воды к месту пожара необходимо поддерживать давление на насосе, которое зависит от эжектируемого расхода и высоты подъема воды из источника. Величину напора при работе с гидроэлеватором Г-600 принимают по таблице.

Для определения возможности приведения в работу гидроэлеваторной системы сравнивают запас воды в емкости автоцистерны (V,л) с количеством воды, необходимой для ее запуска. Это количество определяется по формуле

где - соответственно объемы воды в подводящей и отводящей рукавных линиях, л, определяемых по формуле (l - длина рукавной линии системы, м; 2 - коэффициент запаса воды (для одной гидроэлеваторной системы)).

или по таблице

Число гидроэлеваторов	Диаметр рукавных линий, мм	Длина рукавных линий, м
Одни ЭВ-200

В случае, если количество воды в емкости цистерны остается меньше, чем необходимо, ее нужно пополнить до требуемого количества. При нормальной работе гидроэлеватора он способен подать не менее 600 л/мин воды, что достаточно для работы одного ствола со спрыском диаметром 19 мм или двух - трех стволов со спрыском диаметром 13 мм. Бесперебойная работа гидроэлеватора системы требует от всего личного состава постоянного контроля за правильной эксплуатацией всех участков системы и принятия, срочных мер к устранению обнаруженных неисправностей.

Ниже приведены наиболее частые неисправности, могущие привести к остановке работы системы, и порядок их устранения.

Неисправности

Порядок устранения

В цистерне недостаточно воды Засорено сопло гидроэлеватора Засорена всасывающая решетка Всасывающая решетка гидроэлеватора не погружена в водоем Рукавные линии, подходящие к гидроэлеватору и отходящие от него, имеют заломы Резкое падение оборота двигателя Сплющивание рукавов гидроэлеваторной системы Засорение гидроэлеваторов Превышение предельной высоты всасывания или расстояния от места установки автонасоса до водоисточника Порыв рукавов в гидроэлеваторной системе

Заполнить до необходимого количества Разобрать и прочистить сопло Прочистить решетку Решетку погрузить в водоем Поправить рукава для исключения заломов Поддерживать нужный режим работы двигателя, исключающий снижение оборотов Прочистить гидроэлеватор от посторонних предметов До развертывания гидроэлеваторной системы необходимо определить максимальное расстояние от места установки автонасоса до водоисточника и высоту всасывания Поврежденные рукава необходимо заменить на исправные или отремонтировать путем наложения зажимов

Подача воды к месту пожара способом перекачки применяется в основном при значительном удалении от водоисточников объекта пожара. Это объясняется тем, что один насос, установленный на водоисточник, не в состоянии создать давление, достаточное для преодоления потерь напора в рукавных линиях и для создания рабочих струй пожарных стволов непосредственно у места пожара. По этой причине применяют способ перекачки, заключающийся в том, что вода от водоисточника до места пожара последовательно подается от одного автонасоса к следующему, а последний в схеме перекачки подает воду непосредственно по рабочим линиям на тушение пожара.

Практика применения такого способа транспортирования воды для подачи в очаг пожара достаточно хорошо отработана и при четком действии экипажей пожарных автомобилей обеспечивает успешное тушение пожаров, возникающих в районах с недостаточно развитым водоснабжением.

В зависимости от рельефа местности, расположения водоисточников, количества подаваемой воды для тушения пожара, наличия и тактико-технических данных основных пожарных машин, находящихся на вооружении пожарных частей, способы подачи воды вперекачку могут быть различными.

Способ перекачки из насоса в насос

По этому способу из установленного на водоисточник автонасоса вода подается к всасывающему патрубку следующего насоса, от которого вода подается к следующему насосу или непосредственно к пожарным стволам, находящимся на боевых позициях (у места пожара).

Способ перекачки воды с использованием промежуточной емкости

В этом случае от автонасоса, установленного на водоисточник, вода подается по напорным рукавам в бак (резервуар) или в водоем, из которого она забирается следующими автонасосами и подается к другим емкостям или непосредственно к пожарным стволам, находящимся на боевых участках.

Третий способ перекачки воды аналогичен второму

В качестве промежуточной емкости служит резервуар пожарной автоцистерны. Вода от автонасоса, установленного на водоисточник по рукавной линии подается емкость автоцистерны, насос которой подает воду по рукавным линиям в емкость следующей автоцистерны или на боевые участки.

При подготовке пожарных автомобилей для работы вперекачку личному составу дежурных караулов, особенно начальникам караулов и водителям, нужно соблюдать следующие условия:

 пожарный автонасос с наилучшей технической характеристикой (напор, подача) должен устанавливаться на водоисточник;

 обеспечивать синхронность работы насосов для исключения резких перепадов давлений отдельных насосов и сплющивания напорных пожарных рукавов, и, следовательно, прекращения подачи воды к месту пожара. В связи с этим необходимо обеспечить оперативную связь между водителями, обслуживающими автонасосы, для своевременного реагирования на изменение величины давлений и немедленного восстановления нормального режима работы насоса и всей системы;

 предусматривать запас пожарных рукавов по участкам линии перекачки для быстрой замены в случае разрыва рукавов в рабочей линии;

 на насосах пожарных автомобилей постоянно поддерживать напор, обеспечивающий устойчивый режим работы всей насосно-рукавной системы.

Используя законы гидравлики и формулы, выведенные с учетом ее требований, а также местные условия, можно практически рассчитать любую насосно-рукавную систему, которая с достаточно высокой для практики точностью может быть использована для тушения пожаров в условиях реальной обстановки. Эти расчеты и выбор наиболее приемлемых схем использования насосно-рукавных систем должны осуществляться заблаговременно на каждый безводный участок района выезда пожарной части. После окончания этой работы все расчетно-графические материалы оформляются в виде планов (карточек) тушения пожаров в каждом конкретном безводном участке и используются в случае необходимости при тушении пожаров, возникающих на этих участках. Для получения личным составом пожарных частей навыков приведения насосно-рукавных систем в готовность к работе в пожарных частях необходимо регулярно организовывать и проводить отработку практических приемов и действий на местности с использованием основной пожарной и специальной техники, предусмотренной для этих целей.
