Расчёт резистора для светодиода, формулы и калькулятор. Как рассчитать мощность светодиодной ленты Как посчитать мощность трансформатора для светодиодной ленты

Сегодня мы начнем с изучения нового элемента, а именно светодиода. Основные сведения о светодиоде собраны в отдельной статье .

Светодиод, в основном, имеет 2 вывода: длинный вывод (анод) соединяется с плюсом питания, более короткий вывод (катод) с минусом. Светодиод, подключенный наоборот не будет светиться, и кроме того, при превышении определенного напряжения может даже сгореть.

С чего следует начать при работе со светодиодом? С просмотра технических параметров на конкретный светодиод! Иногда необходимые нам сведения можно также получить при покупке в магазине. Что же нам нужно знать? То, что мы ищем – это прямой ток (forward current) и прямое напряжение (forward voltage).

Для светодиода главное — это правильно подобранный ток, так как он напрямую влияет на срок службы светодиода. Поэтому мы говорим, что светодиод — это элемент, питаемый током (не напряжением!).

При изучении datasheet для одноцветных светодиодов размером 5мм вот что было обнаружено:

красный светодиод: 20 мА / 2,1 В
зеленый светодиод: 20 мА / 2,2 В
желтый светодиод: 20 мА / 2,2 В
оранжевый светодиод: 25 мА / 2,1 В
синий светодиодный индикатор: 20 мА / 3,2 В
светодиод белый: 25 мА / 3,4 В

(параметры светодиодов могут незначительно отличаться в зависимости от экземпляра и производителя светодиодов)

Нашим источником питания, как и в предыдущих упражнениях, является кассета из 4 батареек, дающие напряжение около 6 вольт. Теперь встает вопрос: как подобрать резистор для ограничения тока красного светодиода, подключенного согласно следующей схеме:

Наша батарея обеспечивает напряжение порядка 6 вольт. Красному светодиоду необходим ток около 20мА. Плюс ко всему нужно учесть падение напряжения на этом светодиоде, т. е. 2,1 вольт:

U R1 = U B1 – U D1

U R1 = 6В – 2,1В

Теперь достаточно подставить наши данные в формулу:

R1 = 3,9В / 20мА

R1 = 3,9В / 0,02А

Таким вот простым способом мы рассчитали сопротивление резистора R1 для красного светодиода, который должен иметь сопротивление минимум 195 Ом. Но вы не сможете найти такого номинала! Что же делать в таком случае? Надо взять из резистор большей величины, но с максимально близким сопротивлением.

Ближайший в номинальном ряду резисторов находится резистор с сопротивлением 200 Ом, и именно такой мы должны использовать в нашей схеме. Почему? Конечно, ничто не мешает нам использовать резистор большего сопротивления, например, 470 Ом, 2,2 кОм… Но как это повлияет на свечение нашего светодиода? Давайте проверим!

На фото этого конечно не заметно, но светодиод светит очень ярко с резистором 200 Ом. Но что случится, если мы заменим резистор на другой, с большим сопротивлением, например, 470 Ом? Светодиод по-прежнему горит. Дальше будем последовательно увеличивать сопротивление: 2,2кОм, 3,9кОм, 4,7кОм… Обратите внимание, что светодиод с увеличением сопротивления резистора светит все слабее и слабее пока, наконец, вообще не перестает светиться.

Еще одно замечание по существу — необходимо использовать резисторы немного больше, чем это следует из расчетов (например, 210 Ом вместо 200 Ом). Почему? Наверно вы обратили внимание, что для расчетов мы взяли номинальное напряжение нашей батареи, в реальности свежие батарейки могут давать более высокое напряжение и поэтому сопротивление резистора может быть недостаточным. Ток на светодиоде будет выше необходимого, что в конечном счете скажется на сроке его службы.

Еще один пример, из жизни (вернее из частых вопросов). Как подобрать резистор для схемы (в автомобиль) , в которой последовательно соединены два красных светодиода (прямой ток 20 мА, прямое напряжение 2,1 В)?

Величину сопротивления резистора R1 рассчитываем аналогично, как в примере выше, с той лишь разницей, что от напряжения бортовой сети автомобиля (14В), необходимо вычесть падение напряжения на обоих диодах D1 и D2:

U R1 = U E1 – U D1 – U D2

U R1 = 14В – 2,1В – 2,1В

Теперь подставим данные в формулу:

R1 = 9,8В / 20мА

R1 = 9,8В / 0,02А

Резистор R1, к которому подключены последовательно два красных светодиода, должен иметь сопротивление минимум 490 Ом. Ближайший в ряду является резистор номиналом 510 Ом. Если у вас нет резистора номиналом 510 Ом, помните, что вы можете соединить последовательно несколько резисторов, например, 5 резисторов по 100 Ом.

А можем ли мы в этой схеме последовательно подключить еще 5 светодиодов? Нет! На каждом из подключенных светодиодов возникает некоторое падение напряжения, другими словами каждый из них потребляет некоторое количество напряжения, например, каждому красному светодиоду нужно 2,1 вольт. Легко подсчитать, что наша батарея не в состоянии обеспечить такое напряжение:

14В < 2,1В + 2,1В + 2,1В + 2,1В + 2,1В+ 2,1В + 2,1В

14В < 14,7В

Приведенный выше пример касается схемы, установленной в автомобиле, где источник напряжения 14В.

Следующий пример будет касаться параллельного соединения светодиодов, так как показано на следующем рисунке:

На этот раз предположим, что светодиод — D1 красный (прямой ток 20 мА, прямое напряжение около 2,1 В), а светодиод D2 имеет белый цвет (прямой ток 25 мА, прямое напряжение 3,4 В).

Из первого закона Кирхгофа мы знаем, что:

I = 20мА + 25мА

Подключая светодиоды параллельно к источнику питания, следует помнить, что каждый светодиод должен иметь свой резистор! Теперь давайте посчитаем падение напряжения на каждом из резисторов:

U R 1 = U B 1 – U D 1

U R1 = 6В – 2,1В

U R 2 = U B 1 – U D 2

U R2 = 6В – 3,4В

Мы знаем, силу тока и напряжение, давайте посчитаем сопротивление:

R1 = U R 1 / I 1

R1 = 3,9В / 20мА

R1 = 3,9В / 0,02А

R2 = 2,6В / 25мА

R2 = 2,6В / 0,025А

Резистор R1 должен иметь сопротивление как минимум 195 Ом (ближайший в номинальном ряду резистор на 200 Ом), а резистор R2 должен иметь сопротивление не менее 104 Ом (ближайший в ряду будет на 120 Ом).

Как лучше соединять светодиоды: последовательно или параллельно? Ответ не простой, потому что оба варианта имеют свои плюсы и минусы:

Вид соединения светодиодов
последовательное	параллельное
для всех светодиодов достаточно одного резистор	каждый светодиод должен иметь свой собственный резистор
повреждение одного светодиода приводит к отключению всей цепочки светодиодов	при повреждении одного или несколько светодиодов, остальные светодиоды будут светятся
низкое значение тока	ток в цепи увеличивается с каждым последующим светодиодом (ток каждой ветви суммируется)
требуется более высокое напряжение источника питания с учетом падения напряжения на каждый из светодиодов	напряжение питания в схеме может быть низким

Под конец урока рассмотрим еще один популярный вид – мощные светодиоды. Благодаря им, мы можем получить яркий свет. Мощные светодиоды используются, например, в автомобилях, поэтому следующий пример будет касаться именно проблемы установки мощных светодиодов в автомобиле.

Напряжение в сети автомобиля 14 вольт. Мощный светодиод имеет прямой ток 350 мА и падение напряжения 3,3 вольт. Рассчитаем сопротивление для мощного светодиода так, как мы это делали выше:

U R1 = U E1 – U D1

U R1 = 14В – 3,3В

R1 = U R1 / I
R1 = 10,7В / 350мА
R1 = 31 Ом

Для нашего примера надо подобрать резистор минимум 31 Ом. Проблема в том, что мощный светодиод, как указывает само название, имеет большую мощность и здесь обычный резистор не достаточен. Помимо соответствующего сопротивления наш резистор должен иметь соответствующую номинальную мощность, т. е. допустимую мощность, которая выделяется на резисторе при его работе.

Помните, что основная задача резистора — это сопротивление току. При сопротивлении всегда будет выделяться тепло в той или иной степени. Слишком большая мощность может повредить резистор.
Мощность вычисляем по следующей формуле:

P = 10,7В x 350мА

Номинальная мощность нашего резистора — это минимум 3,7 Вт. В связи с этим, наши стандартные резисторы мощностью 0,25 Вт быстро сгорят. В приведенном выше примере необходимо применить резистор на 5 Вт, но лучшим решением использование нескольких резисторов по 5 Вт, соединенных последовательно или параллельно. Почему? Причина в том, что резисторы плохо отводят тепло (хотя бы из-за их формы), а использование нескольких резисторов сразу увеличит общую площадь поверхности, через которую происходит отдача тепла.

При подборе резистора для мощного светодиода необходимо дополнительно учитывать значительное повышение температуры самого светодиода, что вызывает изменение прямого тока. Поэтому лучше взять резистор большего сопротивления, что обеспечит стабильную работу светодиода при увеличении прямого тока из-за его нагрева во время работы.

Но на практике для питания мощных светодиодов применяют стабилизаторы тока, которые будут обсуждаться в последующих уроках.

Общее правило при подборе резистора (резисторов) для светодиодов является использование чуть большего сопротивления, чем это следует из расчетов. Прямой ток и падение напряжения, протекающие через светодиод лучше измерить мультиметром, чтобы в расчетах учитывать реальные параметры конкретного светодиода.

Светодиод – это полупроводниковый элемент , который применяется для освещения. Применяется в фонарях, лампах, светильниках и других осветительных приборах. Принцип его работы заключается в том, что при протекании тока через светоизлучающий диод происходит высвобождение фотонов с поверхности материала полупроводника, и диод начинает светиться.

Надежная работа светодиода зависит от тока , протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Для работы радиоэлемента на него нужно подать питание. По закону Ома , чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт - амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p - n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку. Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике.

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

Инфракрасный - до 1.9 В.
Красный – от 1.6 до 2.03 В.
Оранжевый – от 2.03 до 2.1 В.
Желтый – от 2.1 до 2.2 В.
Зеленый – от 2.2 до 3.5 В.
Синий – от 2.5 до 3.7 В.
Фиолетовый – 2.8 до 4 В.
Ультрафиолетовый – от 3.1 до 4.4 В.
Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

R = U (R)/ I ,

где, U (R) - падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led)

где, U (Led) - падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.

Пример расчета

Имеем напряжение питания 12В, зеленый светодиод. Нужно рассчитать сопротивление и мощность токоограничивающего резистора. Падение напряжения на нужном нам зеленом светодиоде равно 2,4 В, номинальный ток 20 мА. Отсюда вычисляем напряжение, падающее на балластном резисторе.

U (R) = E – U (Led) = 12В – 2,4В = 9,6В.

Значение сопротивления:

R = U (R)/ I = 9,6В/0,02А = 480 Ом.

Значение мощности:

P = U (R) ⋅ I = 9,6В ⋅ 0,02А = 0,192 Вт

Из ряда стандартных сопротивлений выбираем 487 Ом (ряд Е96), а мощность можно выбрать 0,25 Вт. Такой резистор нужно заказать.

В том случае, если нужно подключить несколько светодиодов последовательно, подключать их к источнику питания можно также с помощью только одного резистора, который будет гасить избыточное напряжение. Его расчет производится по указанным выше формулам, однако, вместо одного прямого напряжения U (Led) нужно взять сумму прямых напряжений нужных светодиодов.

Если требуется подключить несколько светоизлучающих элементов параллельно, то для каждого из них требуется рассчитать свой резистор, так как у каждого из полупроводников может быть свое прямое напряжение. Вычисления для каждой цепи в таком случае аналогичны расчету одного резистора, так как все они подключаются параллельно к одному источнику питания, и его значение для расчета каждой цепи одно и то же.

Этапы вычисления

Чтобы сделать правильные вычисления, необходимо выполнить следующее:

Выяснение прямого напряжения и тока светодиода.
Расчет падения напряжения на нужном резисторе.
Расчет сопротивления резистора.
Подбор сопротивления из стандартного ряда.
Вычисление и подбор мощности.

Этот несложный расчет можно сделать самому, но проще и эффективнее по времени воспользоваться калькулятором для расчета резистора для светодиода. Если ввести такой запрос в поисковик, найдется множество сайтов, предлагающих автоматизированный подсчет. Все необходимые формулы в этот инструмент уже встроены и работают мгновенно. Некоторые сервисы сразу предлагают также и подбор элементов. Нужно будет только выбрать наиболее подходящий калькулятор для расчета светодиодов, и, таким образом, сэкономить свое время.

Калькулятор светодиодов онлайн – не единственное средство для экономии времени в вычислениях. Расчет транзисторов, конденсаторов и других элементов для различных схем уже давно автоматизирован в интернете. Остается только грамотно воспользоваться поисковиком для решения этих задач.

Светодиоды – оптимальное решение для многих задач освещения дома, офиса и производства. Обратите внимание на светильники Ledz. Это лучшее соотношение цены и качества осветительной продукции, используя их, вам не придется самим делать расчеты и собирать светотехнику.

#s3gt_translate_tooltip_mini { display: none !important; }

Один светодиод

Последовательное соединение светодиодов

Параллельное соединение светодиодов

Расчёт резистора для светодиода.

Тип соединения:
Напряжение питания:	Вольт
Прямое напряжение светодиода:	Вольт
Ток через светодиод:	Милиампер
Количество светодиодов:	шт.

Результаты:

Точное значение резистора:	Ом
Стандартное значение резистора:	Ом
Минимальная мощность резистора:	Ватт
Общая потребляемая мощность:	Ватт

Светодиоды. Виды, типы светодиодов. Подключение и расчёты..

Вот так светодиод выглядит в жизни:

А так обозначается на схеме:

Для чего служит светодиод?

Светодиоды излучают свет, когда через них проходит электрический ток.

Были изобретены в 70-е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии.
Подключение и пайка

Светодиоды должны быть подключены правильным образом, учитывая их полярность + для анода и к для катода Катод имеет короткий вывод, более короткую ножку. Если вы видите внутри светодиода его внутренности – катод имеет электрод большего размера (но это не официальные метод).

Светодиоды могут быть испорчены в результате воздействия тепла при пайке, но риск невелик, если вы паяете быстро. Никаких специальных мер предосторожности применять не надо для пайки большинства светодиодов, однако бывает полезно ухватиться за ножку светодиода пинцетом – для теплоотвода.

Проверка светодиодов

Никогда не подключайте светодиодов непосредственно батарее или источнику питания!
Светодиод перегорит практически моментально, поскольку слишком большой ток сожжет его. Светодиоды должны иметь ограничительный резистор.Для быстрого тестирования 1кОм резистор подходит большинству светодиодов если напряжение 12V или менее. Не забывайте подключать светодиоды правильно, соблюдая полярность!

Цвета светодиодов

Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета.
Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

Многоцветные светодиоды

Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Расчет светодиодного резистора

Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно…
Резистор R определяется по формуле:

R = (V S – V L ) / I

V S = напряжение питания
V L = прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4 вольт)
I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для вашего диода.

Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно.

Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующие I = 20мA = 0.020A,
R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).
Вычисление светодиодного резистора с использованием Закон Ома

Закон Ома гласит, что сопротивление резистора R = V / I, где:
V = напряжение через резистор (V = S – V L в данном случае)
I = ток через резистор
Итак R = (V S – V L ) / I
Последовательное подключение светодиодов.

Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды. Все светодиоды, которые соединены последовательно, должны быть одного типа. Блок питания должен иметь достаточную мощность и обеспечить соответствующее напряжение.

Пример расчета:

Красный, желтый и зеленый диоды – при последовательном соединении необходимо напряжение питания – не менее 8V, так 9-вольтовая батарея будет практически идеальным источником.

V L = 2V + 2V + 2V = 6V (три диода, их напряжения суммируются).

Если напряжение питания V S 9 В и ток диода = 0.015A,
Резистором R = (V S – V L ) / I = (9 – 6) /0,015 = 200 Ом
Берём резистор 220 Ом (ближайшего стандартного значения, которое больше).

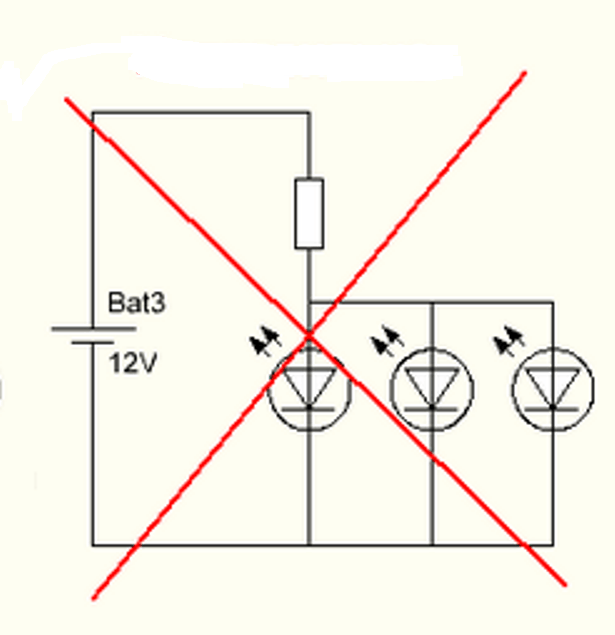

Избегайте подключения светодиодов в параллели!

Подключение несколько светодиодов в параллели с помощью одного резистора не очень хорошая идея…

Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый.., что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

Мигающие светодиоды

Мигающие светодиоды выглядят как обычные светодиоды, они могут мигать самостоятельно потому, что содержат встроенную интегральную схему. Светодиод мигает на низких частотах, как правило 2-3 вспышки в секунду. Такие безделушки делают для автомобильных сигнализаций, разнообразных индикаторов или детских игрушек.

Вот так светодиод выглядит в жизни:
А так обозначается на схеме:

Для чего служит светодиод?
Светодиоды излучают свет, когда через них проходит электрический ток.

Были изобретены в 70-е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии.

Подключение и пайка
Светодиоды должны быть подключены правильным образом, учитывая их полярность + для анода и к для катода Катод имеет короткий вывод, более короткую ножку. Если вы видите внутри светодиода его внутренности - катод имеет электрод большего размера (но это не официальные метод).

Проверка светодиодов
Никогда не подключайте светодиодов непосредственно батарее или источнику питания!
Светодиод перегорит практически моментально, поскольку слишком большой ток сожжет его. Светодиоды должны иметь ограничительный резистор.Для быстрого тестирования 1кОм резистор подходит большинству светодиодов если напряжение 12V или менее. Не забывайте подключать светодиоды правильно, соблюдая полярность!

Цвета светодиодов
Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета.
Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

Многоцветные светодиоды
Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Расчет светодиодного резистора
Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно...
Резистор R определяется по формуле:
R = (V S - V L ) / I

V S = напряжение питания
V L = прямое напряжение, расчётное для каждого типа диодов (как правилоот 2 до 4волт)
I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для Вашего диода
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно.
Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующие I = 20мA = 0.020A,
R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).

Вычисление светодиодного резистора с использованием Закон Ома
Закон Ома гласит, что сопротивление резистора R = V / I, где:
V = напряжение через резистор (V = S - V L в данном случае)
I = ток через резистор
Итак R = (V S - V L ) / I

Последовательное подключение светодиодов.
Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды.
Все светодиоды, которые соединены последовательно, долдны быть одного типа. Блок питания должен иметь достаточную мощность и обеспечить соответствующее напряжение.

Пример расчета:
Красный, желтый и зеленый диоды - при последовательном соединении необходимо напряжение питания - не менее 8V, так 9-вольтовая батарея будет практически идеальным источником.
V L = 2V + 2V + 2V = 6V (три диода, их напряжения суммируются).
Если напряжение питания V S 9 В и ток диода = 0.015A,
Резистором R = (V S - V L ) / I = (9 - 6) /0,015 = 200 Ом
Берём резистор 220 Ом (ближайшего стандартного значения, которое больше).

Избегайте подключения светодиодов в параллели!
Подключение несколько светодиодов в параллели с помощью одного резистора не очень хорошая идея…

Мигающие светодиоды
Мигающие светодиоды выглядят как обычные светодиоды, они могут мигать самостоятельно потому, что содержат встроенную интегральную схему. Светодиод мигает на низких частотах, как правило 2-3 вспышки в секунду. Такие безделушки делают для автомобильных сигнализаций, разнообразных индикаторов или детских игрушек.

Цифробуквенные светодиодные индикаторы
Светодиодные цифробуквенные индикаторы сейчас применяются очень редко, они сложнее и дороже жидкокристаллических. Раньше, это было практически единственным и самым продвинутым средством индикации, их ставили даже на сотовые телефоны:)

Светодиодные элементы все чаще применяются в сферах деятельности человечества как осветительные приборы для помещений, в уличных фонарях, карманных фонариках, при освещении аквариума. В автомобильной индустрии группы светодиодов широко используются для подсветки габаритных огней, стоп сигналов и поворотов.

Внешний вид светодиодов

Отдельными элементами с различными цветами обеспечивают подсветку приборной панели, индикацию понижения уровня охлаждающей жидкости радиатора. Невозможно перечислить все направления их использования: от украшения новогодней елки, подсветки аквариума до приборов ракетно-космической техники.

Они постепенно вытесняют обычные лампы накаливания. Многочисленные Интернет магазины в режиме онлайн продают светодиодные ленты и другие осветительные приборы. Также можно найти калькулятор расчета схем драйверов для них, если появится необходимость их ремонта или изготовления своими руками. Такому бурному развитию есть целый ряд причин.

Основные преимущества

малое потребление энергии;
высокий КПД;
низкие напряжения;
почти отсутствует нагрев;
высокая степень электрической и пожарной безопасности;
крепкий корпус: отсутствие хрупких нитей накаливания и стеклянных колб делает их устойчивыми к механическим, вибрационным воздействиям;
безынерционное срабатывание обеспечивает быстродействие, нет затрат времени на разогрев нити накаливания;
прочность, малые габариты и долговечность;
непрерывный ресурс работы не менее 5 лет;
широкий выбор спектра (цвета) и возможность конструкции отдельного элемента делать рассеянное или направленное освещение.

Есть несколько существенных недостатков:

Высокая стоимость.
Интенсивность светового потока отдельного элемента мала.
Чем выше напряжение требуемого источника питания, тем быстрее разрушается структура светодиодных элементов. Проблема перегрева решается установкой радиатора.

Параметры и особенности

Достоинств у светодиодов намного больше, чем недостатков, но по причине высокой стоимости народ не спешит приобретать осветительные приборы на основе светодиодов. Люди, обладающие необходимыми познаниями, покупают отдельные элементы и сами собирают светильники для аквариума, делают подключения на приборные панели автомобилей, стоповых сигналов и габаритов. Но для этого надо хорошо разобраться в принципах работы, параметрах и конструктивных особенностях светодиодов.

Параметры:

рабочий ток;
рабочее напряжение;
цвет светового потока;
угол рассеивания:
тип корпуса.

Особенностью конструкций является диаметр, форма линзы, которая определяет направленность и степень рассеивания светового потока. Участок цветового спектра свечения определяют примеси добавляемые в полупроводниковый кристалл диода. Фосфор, индий, галлий, алюминий обеспечивают подсветку от красного до желтого диапазона.

Состав азота, галлия, индия сделает спектр в диапазоне синего и зеленого цветов, если к кристаллу синего (голубого) спектра добавить люминофор, можно получить белый свет. Углы направления и рассеивания потоков определяет состав кристалла, но в большей степени форма линзы светодиода.

Для поддержания живого мира аквариума необходим процесс фотосинтеза водорослей. Здесь требуется правильный спектр и определенный уровень освещения аквариума, с чем хорошо справляются светодиоды.

Расчет параметров и схем

Определившись с цветом, направлением потока освещения и напряжением источника питания можно покупать светодиоды. Но чтобы собрать нужную схему, надо сделать расчет резистора светодиода в цепи, который гасит повышенное напряжение питания. Рабочий ток и напряжение нам известно по номиналам.

Надо обязательно учитывать, что светодиод это полупроводник, который имеет полярности.

Если перепутать полярности, он не засветится и может вообще выйти из строя. Хорошим примером для расчета гасящего резистора в схемах подключения светодиодов являются светотехнические приборы автомобиля. В качестве индикации состояния определенного технического параметра используется один светодиодный элемент, как вариант берется пониженный уровень охлаждающей жидкости радиатора.

Схема подключения светодиода

R = Uак. – Uраб./ I раб.
R = 12В – 3В/00,2А = 450 Ом = 0,45 кОм.

Uак – напряжение источника питания, в нашем случае автомобильный аккумулятор 12В;
Uраб – рабочее напряжение светодиода;
I раб – рабочий ток светодиода.

Можно рассчитать сопротивление гасящего резистора в схеме с последовательным подключением некоторого количества светодиодов. Такой вариант может использоваться для подсветки приборов на передней панели или в качестве стоповых огней автомобиля.

Схема последовательного подключения светодиодов и гасящего сопротивления

Расчет сопротивления аналогичный:

R = Uак – Uраб*n / Iраб.

R = 12В – 3В * 3/ 0.02А = 150 Ом = 0,15 кОм.

n – количество светодиодов 3 шт.

Стоит рассмотреть случай с шестью светодиодами; в стопорных фонарях применяют и большее количество, но методика расчета сопротивления и построение схемы будут те же.

R = Uак – Uраб*n / Iраб
R = 12В – 18 В/ 002А – рабочее напряжение диодов превышает напряжение источника питания, в этом случае придется диоды разделить на 2 группы по три диода и подключить их по . Расчеты делаем для каждой группы отдельно.

Предыдущий расчет с тремя светодиодами в схеме с последовательным подключением показывает, что для параллельного подключения в каждой группе величина сопротивления резистора должна быть по 0,15 кОм.

Несмотря на небольшой нагрев, светодиодные светильники не работают без радиатора. Например, для освещения аквариума сверху устанавливается крышка, на которой крепятся точечные источники света или . Чтобы избежать ее перегрева, применяется алюминиевый профиль. Для изготовления радиатора начинают применять специальные пластмассы, рассеивающие тепло. Специалисты не рекомендуют самостоятельно заниматься их изготовлением, хотя никто не запрещает принимать меры по улучшению теплоотвода от мощных светильников. В качестве радиатора хорошо применять медь, обладающую высокой теплопроводностью.

На многих сайтах можно найти калькулятор, с помощью которого предоставляется возможность выбора схемы, внесения параметров диода и расчета в режиме онлайн резистора для одного светодиода или группы.

В специализированных магазинах можно купить диски с программным обеспечением и установить на домашний компьютер драйвера. Программа с драйверами легко скачивается бесплатно в режиме онлайн или покупается, если оплатить электронными деньгами на сайте.

Особенности, которые надо учитывать:

Не рекомендуется подключать светодиоды в параллельной схеме через одно сопротивление. При неисправности одного диода на остальные будет подаваться слишком мощное напряжение, что приведет все диоды к выходу из строя. Если попадется такая схема, можно через онлайн-калькулятор рассчитать и переделать ее, добавив отдельные сопротивления на светодиоды.

Схема параллельного подключения

В расчетах могут получиться значения резистора, которые не совпадают со стандартными номиналами, тогда выбирается сопротивление немного большее. Здесь удобно использовать калькулятор в онлайн режиме.
При совпадении рабочего напряжения светодиодов и источника питания в бытовых схемах для фонариков, елочных гирлянд иногда резистор не используют. При этом отдельные светодиоды светятся с разной яркостью, это вызвано разбросом их параметров. Рекомендуется в этих случаях применять конверторы для повышения напряжений.

Ниже изображена одна из простейших схем драйвера светодиодной лампы.

Схема и фото драйвера лампы MR-16

Схема собрана с применением вместо трансформатора конденсатора C1 и резистора R1. Напряжение подается на диодный мост. Ограничение тока обеспечивается за счет конденсатора С1, который создает сопротивление, но не рассеивает тепло, а уменьшает напряжение при последовательном подключении к цепи питания.

Выпрямленное напряжение сглаживается с помощью электролитического конденсатора С2. Сопротивление R1 предназначено для разрядки конденсатора С1 при отключении питания. R1 и R2 в работе схемы не участвуют. Резистор R2 предназначен для защиты конденсатора С2 от пробоя, если происходит обрыв в цепи питания лампы.

На фото представлен вид драйвера с двух сторон. Красный цилиндр — это изображение конденсатора С1, черный — С2.

Резистор. Видео

На вопрос, что такое резистор, и как он работает, ответит это видео. Простота изложения дает возможность усвоить материал даже новичку.

Учитывая все вышесказанное, можно сделать правильный самостоятельный расчет резистора для светодиода и приобрести в специализированном магазине то, что по-настоящему пригодится в хозяйстве.
