Ремонт секционных ворот необходим при обнаружении поломок разной степени и характера. Сбои в работе системы решаются за счет диагностики и исправления ошибок. В процессе мастера:
- меняют детали, которые вышли из строя;
- регулируют степень натяжения пружин и тросов;
- чистят и смазывают подвижные комплектующие;
- настраивают автоматику.
Фотография № 1: Начальный этап ремонта секционных ворот - диагностика исправности системы
Перед тем как приступить к работе, специалисты оценивают, насколько правильно изначально были установлены направляющие шины, полотно и автоматика. Створки должны стоять ровно по вертикали и плотно примыкать к раме. Допустимый размер щелей - не более 5 мм.
Когда необходим ремонт гаражных секционных ворот?
Ремонт гаражных секционных работ требуется после сбоев в работе системы из-за интенсивной эксплуатации, воздействия на механизм влаги и осадков, ударов и пр. Обычно мастера отмечают следующие виды поломок.
Повреждение/обрыв тросов
Разрыв или растяжение тросов обычно происходят по следующим причинам:
- износ деталей в процессе интенсивной эксплуатации системы;
- механические повреждения из-за резких нагрузок;
- некорректная установка полотна, которое при движении цепляется за ролики, петли и крепления;
- износ троса при намотке на барабан с разбитыми канавками, сколами, пылью;
- повреждение троса при соприкосновении с неисправными шкивами.
Фотография № 2: Поврежденный трос обычно требует замены
Автоматические секционные ворота при растяжении тросов ремонтируют по такой схеме. Вначале специалисты находят и устраняют причину повреждения, заменяют трос и балансируют торсионный механизм. После чего программируют автоматику.
Ослабление/обрыв торсионной пружины
К ослаблению или обрыву пружин ведут следующие проблемы в системе:
- износ в ходе продолжительной эксплуатации;
- нерегулярность профилактических осмотров и обслуживания;
- работа ограждения при агрессивных внешних воздействиях (в условиях повышенной влажности и критических температур);
- выход из строя соединительной муфты.
Фотография № 3: При ослаблении пружины необходимо провести ее балансировку
Для исправления проблемы специалисты балансируют пружину (или заменяют ее, когда балансировка невозможна), после чего ремонтируют соединительную муфту.
Не срабатывает пульт ДУ
Ремонт секционных ворот «Дорхан» и «Алютех» при наличии неисправной системы дистанционного управления обычно требуется по следующим причинам:
- аккумулятор пульта ДУ разрядился;
- радиоприемник вышел из строя;
- износилась электронная схема брелока;
- повреждена электрическая проводка.

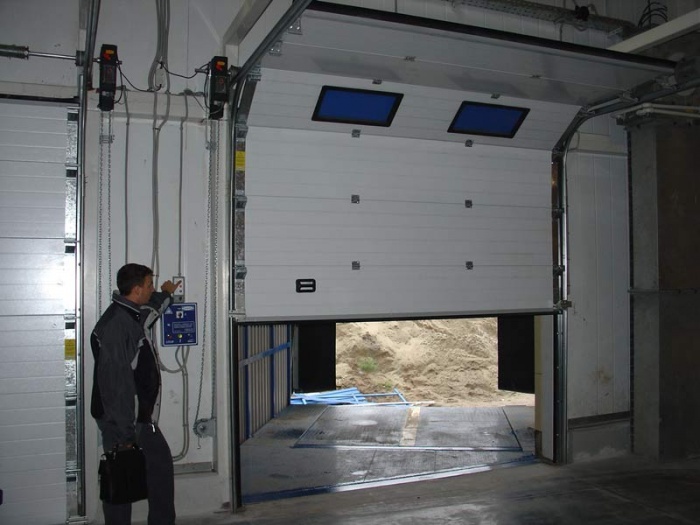

Фотография № 4: Если ворота не поднимаются по щелчку пульта, ищите неисправность в автоматике
В процессе специалисты проверяют ключ и приемник, тестируют состояние электропроводки, меняют вышедшие из строя комплектующие и выполняют настройку системы.
Створки не поднимаются автоматически
Если створки не поднимаются и не опускаются в автоматическом режиме, причиной сбоя обычно становится:
- сломанный электропривод;
- отсутствие напряжения в электросети;
- неисправный пульт ДУ, радиоприемник;
- установленный ручной режим управления.
Для корректировки проблемы мастера проверяют, разблокирован ли автоматический режим, есть ли напряжение в электросети, исправен ли привод и части системы управления. Если неполадки обнаружены, специалисты проводят ремонт или оперативную замену дефектных элементов.
Фотография № 5: Створки ворот не поднимаются автоматически
Нередко вызывают мастеров при решении других проблем. К ним относятся:
- шум при поднятии/опускании створок, вызванный пылью на направляющих или износом подвижных деталей;
- поломки редуктора, вала, барабана (нередко требуют полной замены);
- деформация направляющих шин;
- поврежденные панели полотна.
Стоимость ремонта секционных ворот
Цена ремонта секционных ворот зависит от характера поломки, политики мастерской и сложности мероприятий. В разных компаниях, которые работают в Москве и области, действуют следующие расценки.
| Вид работ | Цена |
|---|---|
| Замена петель на панелях полотна | От 300 р. (за штуку) |
| Замена кронштейна под ролик с петлей | 700–7000 р. |
| Замена ролика | 500–1000 р. |
| Замена/установка дополнительной кнопки | 2000–3500 р. |
| Ремонт/замена и настройка замков | 2000–3000 р. |
| Регулировка электропривода | 3000–10 000 р. |
| Замена тросов | 2500–14 000 р. |
| Замена барабана | 3500–4500 р. |
| Замена/установка антенны | 2500–3000 р. |
| Замена/установка радиоканала | 3500–5000 р. |
| Замена/установка фонаря | 4000–5000 р. |
| Замена вала | 5000–7500 р. |
| Замена/установка фотоэлементов | 5500–6000 р. (за 2 шт.) |
| Замена торсионной пружины | 6000–20 000 р. |
| Замена электропривода | 6000–14 000 р. |
| Замена/установка цепного редуктора | 7000–10 000 р. |
| Ремонт с переборкой мотора | 6000–7000 р. |
| Замена блока управления приводом | 8000–9000 р. |
| Замена панели | 8000–20 000 р. |
Срочный ремонт секционных ворот обычно обходится в большую сумму, нежели плановые и/или профилактические мероприятия. Суммы указаны с учетом расходов на материалы. Сервис по ремонту ворот секционного типа компания «Мастеровит» предлагает только по гарантийным ситуациям, перечисленным в договоре на обслуживание.
Ремонт секционных ворот своими руками
Ремонт секционных ворот своими руками возможен, если проблема не относится к серьезным. Перед восстановлением работоспособности системы владелец может провести диагностику, для которой потребуются простые инструменты:
- мультиметр;
- набор крестовых и прямых отверток;
- комплект гаечных ключей;
- уровень и рулетка.
Своевременный контроль работоспособности механизмов избежать расходов на ремонт и замену комплектующих. Перечислим основные проблемы и способы их решения.
Как выпрямить поведенную створку ворот гаража?
Фотография № 6: Створка гаража поведена по вертикали
Повести створку гаража может из-за повреждения направляющих, неисправной соединительной муфты, растяжения или разрыва троса. При незначительной деформации владелец сам может выполнить рихтовку направляющих, натянуть или заменить тросы, восстановить соединительную муфту.
Как заделать щели в воротах гаража
Ремонт секционных ворот «Алютех» и «Дорхан» предполагает заделку зазоров между створками и рамой. Для ликвидации сквозняков можно использовать уплотнительные резинки, бетонную смесь или нейлоновую щетку. Наиболее логично фиксировать материал с двух сторон. Монтажная пена для заполнения щелей не подходит, поскольку она разрушается на открытом воздухе.
Как заменить гнутую нижнюю панель секционных ворот
Поврежденные панели - как раз тот случай, когда требуется оценить свои силы перед ремонтом. Если ранее подобные конструкции устанавливали, взяться за работу можно. В противном случае лучше довериться профессионалам. Схема действий по замене панели:
- приподнимите полотно на 30–50 см и подвяжите кронштейны последней петли к направляющим;
- поверните вал, чтобы ослабить тросы;
- разблокируйте привод и зафиксируйте ворота;
- замените панель.

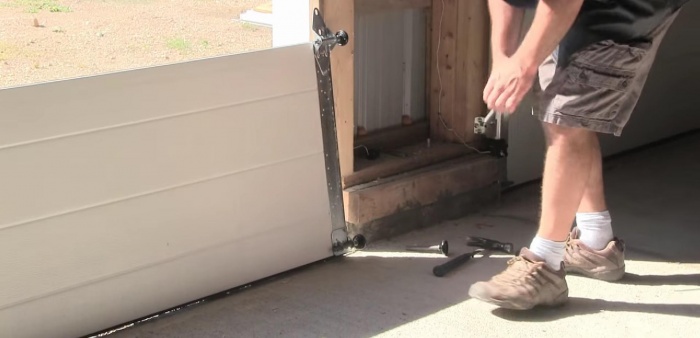

Фотография № 7: Поврежденная нижняя панель секционных ворот
По завершении выполните действия в обратном порядке.
Как натянуть пружину секционных ворот
Ремонт секционных ворот с автоматикой Came может потребоваться и при растяжении торсионных пружин. Для возвращения их в правильное положение, действуйте по следующей схеме:
- проверьте, чтобы маркировка на пружине представляла собой прямую полосу;
- закрепите створки, поставив струбцину на вал;
- поместите натяжной стержень в регулировочное отверстие на конце пружины и поверните на четверть оборота;
- поместите второй натяжной стержень в другое регулировочное отверстие, выньте первый стержень, одновременно поворачивая второй на четверть оборота;
- повторяйте 3 и 4 шаги, пока пружина не натянется до конца;
- закрепите натянутую пружину на вал, вставив шпонку и зафиксировав болты;
- удалите натяжные стержни;
- проверьте число оборотов по маркирующей полосе.
Изображение № 1: Схема натяжения торсионной пружины
После этого необходимо снять струбцины и проверить работу системы. Если полотно не сбалансировано, уменьшите натяжение пружин на один оборот.
Как открыть секционные ворота без ключа
Открыть секционные ворота без ключа при чрезвычайных происшествиях (отключение электроэнергии, поломки систем) вы сможете, используя аварийную систему разблокировки. Механизм представляет собой специальный шнур, который позволяет отпереть ворота вручную.
Фотография № 8: Для автономного открытия ворот предусмотрена аварийная система разблокировки
При натяжении шнура размыкающие крюки на каретках цепи будут приведены в действие, и полотно поднимется. Для закрывания достаточно вернуть шнур в исходное положение, после чего ворота снова опустятся. К дополнительным способам отпирания системы относят цепной редуктор, ручку с замком и вороток.
Купить ворота, заказать их профилактический осмотр и ремонт вы можете в компании «Мастеровит».
Часто после нескольких лет после установки, гаражные ворота приходится ремонтировать. Поломки могут происходить по разным причинам, поэтому перед началом ремонта стоит понять, что стало причиной появления неисправности. Если производится замена гаражных ворот своими руками, стоит внимательно относиться к каждому этапу проведения работ. Если конструкция сломалась в гарантийный срок, может быть произведено обслуживание специалистами.
Основные причины дефектов
В некоторых случаях владелец гараж ничего не может сделать при поломке ворот, так как это связано либо с попыткой взлома, либо с проседанием почвы. Также частой причиной появления неприятностей становится коррозия металлических элементов. К основным причинам, которые приводят к появлению поломок, можно отнести:
- ошибки, совершенные во время сварки;
- просадка грунта под гаражом;
- появление ржавчины и разрушение металла.
Изменение ворот также происходит при необходимости изменить размеры проема или же в случае, когда владелец строения желает усилить створки. Также изменение ворот может происходить и для установки двери. Часто требуется срочный ремонт. В пример можно привести ситуацию, когда гараж попытались взломать и ворота необходимо быстро отремонтировать.
Виды проводимых работ
При необходимости в проведении работ стоит воспользоваться услугами профессионалов, так как при отсутствии опыта в проведении подобных работ можно совершить ошибку. Чаще всего проводятся следующие виды работ:
- усиление петель и рамы, на которой закреплены створки;
- восстановление конструкции после взлома;
- наращивание;
- подрезка створок;
- поднятие ворот;
- установка новых замков.
Также часто необходимо производить замену пенопласта в гаражных воротах.
Часто для защиты от взлома владельцы гаражей усиливают створки дополнительными металлическими элементами, а также устанавливают более надежные петли. Это способствует защите от срезания ворот. Подрезка створок или из срезание проводится в случаях, когда они начинают открываться с трудом. Это может происходить из-за просадки почвы, в результате чего полотно перекашивается. Часто для исправления ситуации створки навешиваются выше, а верхняя часть срезается, чтобы полотно не упиралось в раму. В некоторых случаях производится полная замена гаражных ворот.
Регулировка при перекосе
Перекашивание гаражных ворот - проблема, с которой сталкиваются многие владельцы старых гаражей. При перекосе створки перестают закрываться, и начинают цепляться друг за друга. Из-за этого при каждом закрытии приходится тратить много сил и времени. Это может происходить из-за некачественной сварки элементов ворот и просадки грунта. Также причиной может стать разрушение металла.

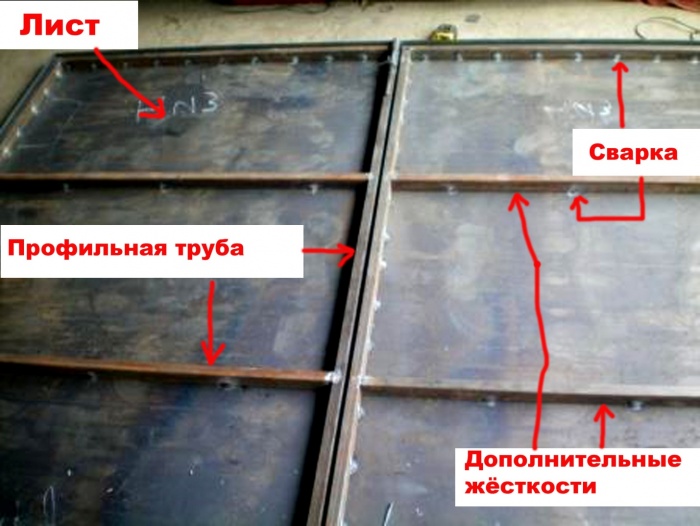

Для устранения описываемой проблемы стоит установить ребра жесткости по всему периметру. Их монтаж осуществляется в несколько этапов:
- Сначала из профильной трубы нарезаются заготовки. Их размер соответствует расстоянию между противоположными элементами каркаса створок. При этом следует устанавливать как горизонтальные, так и вертикальные ребра жесткости.
- После этого все созданные заготовки укладываются на полотно и выравниваются по уровню и уголку. На этом этапе происходит их приваривание к каркасу.
- На последнем этапе происходит закрепление полотна на установленных ребрах. Это позволяет увеличить жесткость конструкции.
Стоит помнить, что при длительной эксплуатации петли могут изменять свое положение и разрушаться, поэтому за их состоянием необходимо постоянно следить, чтобы вовремя заменить на новые.
При закреплении и регулировке петель ворот в гараже своими руками необходимо учитывать следующие нюансы:
- Сварочный шов, образующийся во время приваривания петли, должен быть направлен вверх.
- Сварка должна происходить малыми прихватками по 2 раза с каждой стороны.
- К прямоугольной раме все элементы должны привариваться заподлицо.
- Перед началом работ необходимо создать небольшую подложку под низ петель. Ее длина должна быть равна половине крепежного элемента.
- Перед окончательным привариванием створок ворот нужно закрыть их. Чтобы не было провисаний, стоит под середину полотна установить подставку. Для этого можно использовать деревянный брусок.
Ворота не следует открывать сразу после завершения ворот, так как это может привести к перекосу. В нагретом состоянии металл является более хрупким и может деформироваться под действием нагрузки. Если это произойдет, все работы придется проводить заново.
В некоторых случаях при заклинивании ворот достаточно смазать роликовый механизм. Но иногда створки не открываются из-за деформации некоторых элементов конструкции. Часто ломается вал или пружина подъемного механизма.
Укрепление и защита ворот гаража
Стоит отметить, что дополнительное укрепление ворот стоит производить только в том случае, если стены гаража выполнены из бетона. Для укрепления стен рядом с воротами можно установить металлический каркас. Он создается из металлических уголков и сетки. Он может быть вмонтирован во время создания строения или после завершения ворот.
Если петли приварены к прочным металлическим прутьям, их перепиливание значительно усложняется. Для исключения взлома стоит также приварить к одной из створок широкую полосу металла. Это не позволит злоумышленникам воспользоваться ломом.
Для усиления створок на них устанавливаются дополнительные ребра жесткости. В некоторых случаях необходима замена ворот. Стоит помнить, что после взлома гаража необходимо осуществить срочный ремонт створок.
Виды поломок секционных ворот
Секционные ворота представляют собой достаточно сложную конструкцию, многие элементы которой при длительной эксплуатации часто выходят из строя. Некоторые неисправности можно устранить своими руками.
Чтобы не сталкиваться с проблемами при использовании секционных ворот стоит периодически осматривать их и при необходимости устранять поломки. Ремонт необходим в следующих случаях:
- Заклинивание полотна. Такие поломки происходят в случае, если деформировано полотно или направляющие элементы. Также это может происходить в случае, когда торсионные пружины слишком натянуты. Для решения такой проблемы необходимо либо устранить деформацию, либо заменить пружину. В некоторых случаях требуется полная замена направляющих или полотна.
- Появление шума при движении створки. Это происходит при загрязнении или износе подвижных частей механизма. Также причиной может стать попадание в пазы направляющих посторонних предметов. Для устранения проблемы необходимо проверить все части механизма и при необходимости почистить их и смазать.
- Обрыв троса или пружины. Часто обрыв происходит из-за длительного срока использования. Если натяжение пружины ворот ослабло, ее необходимо заменить.
- Неисправность редуктора, вала или барабана. Описываемые части ворот не ремонтируются, поэтому их необходимо заменять. При появлении такой проблемы необходимо произвести срочный ремонт.
- Появление деформации направляющих. Такая неисправность может привести к поломке роликов или деформации секций створки.
- Поломка подвижных частей полотна. При износе соединительных элементов необходимо заменить часть полотна. Часто при такой поломке проблемы возникают только при выборе оттенка полотна. Выполнить такие работы можно собственными руками.
Современные, стильные и практичные секционные ворота пришли на смену большим, тяжелым и громоздким конструкциям, чем существенно упростили жизнь потребителей.
Такие ворота довольно легкие, удобные в установке, простые в эксплуатации.
Конструктивные особенности изделия позволяют быстро справиться с его установкой, приложив минимальные физические усилия и обладая незначительным опытом подобных работ.
Чтобы приобрести подходящую конструкцию, следует, прежде всего, сделать правильные замеры:
- высоты и ширины проема (берутся максимальные значения);
- величины от верхней части проема (притолоки) до потолка: эти измерения помогут в дальнейшем определиться, с каким типом установки нужно выбирать ворота;
- глубины помещения, то есть расстояния между передней и задней стеной;
- величины от проема до левой стены;
- расстояния от правой стены до проема.
Важно! Чтобы обеспечить максимальную точность показателей, рекомендуется производить замеры минимум в трех точках.
В случае, если перекосы или неточности в параллельных замерах составляют более чем 5 мм, необходимо произвести выравнивание стен. Также важно следить за тем, чтобы перепад уровня пола по всей ширине проема не превышал показателя в 10 мм.
Для осуществления контрольно-измерительных работ понадобятся рулетка, уровень и карандаш. Следует помнить, что секционное полотно нужно монтировать в проем правильной геометрической формы, с высотой притолоки не меньше 300 мм и величиной боковых простенков не менее 250 мм.
Заказ ворот
Секционные ворота на строительном рынке представлены различными видами и моделями, которые отличаются конструктивными особенностями, встроенными механизмами управления, стоимостью.
Существует несколько типов конструкций:
Изделие, состоящее из стальных щитов, соединенных между собой спецпетлями. Благодаря простому подъемному механизму, смонтированному на стенах и потолке, створка легко поднимается вверх по металлическим направляющим. За открытие ворот в данном случае отвечает система подшипников и роликов на прорезиненной основе. В открытом положении цельная створка находится по горизонтали под потолком.
Преимуществами такого типа ворот считаются:
- возможность экономии полезного пространства;
- долговечность в эксплуатации изделия;
- отменные звуко- и теплоизоляционные качества;
- универсальность в использовании;
- хорошая стойкость к механическим повреждениям и деформациям.
Знаете ли вы? Первые ворота подъемно-секционного типа появились в начале прошлого века, в 1921 году. Их автором стал американский инженер Джонсон С. Г. Он сумел снабдить конструкцию простейшим электрическим приводом, за счет которого ворота стали подниматься/опускаться автоматически. Первые изделия были изготовлены из древесины, и только с конца 70-х годов дерево заменили сталью.
Роллетные или рулонные ворота представляют собой конструкцию, в которой отдельные профильные полосы (ламели), соединенные в целостное полотно, во время открытия заворачиваются посредством вала в специальный короб в виде рулона. Материалом для производства рулонных изделий является алюминий или сталь. Кроме этого, ворота снабжаются системой с механическим подъемником, которая может понадобиться в случае отключения электроэнергии.Ключевые достоинства роллетных конструкций:
- простота установки;
- компактные размеры изделия;
- эстетичные внешние показатели;
- возможность монтажа механизма для автоматического управления;
- доступная стоимость;
- защита от пыли, ветра;
- долгий срок службы.
ворота
- изготовленные в виде цельного щита, закрывающего весь проем. За счет вмонтированного стального каркаса створка может размещаться под потолком, на 90° от первоначального положения. Основой конструкции считается каркасная рама, которая изготавливается из высококачественной, прочной и надежной стали. Ворота, для удобства управления, снабжаются электроприводом, который позволяет открывать/закрывать их, не выходя из транспорта.
К плюсам подобных конструкций относятся:
- отличная защита от проникновения и взлома;
- долговечность, за счет применения качественной стали, стойкой к атмосферным явлениям;
- возможность установки автоматических систем;
- возможность декоративной облицовки ворот.
- конструкция, состоящая из двух полотен, прикрепленных на петлях к жестким стойкам, изготовленным из цельной стальной обвязки. Капитальные ворота могут открываться наружу и внутрь.
Такие ворота обладают рядом преимуществ:
- надежность и прочность конструкции;
- высокие показатели теплоизоляции;
- возможность монтажа электрического привода;
- возможность установки в ограниченном пространстве.
Складные ворота
представляют собой конструкцию из вертикальных алюминиевых панелей. В открытом положении изделие напоминают ширму.
Складные ворота имеют такие достоинства:
- возможность установки в любое помещение, независимо от высоты и ширины;
- ремонтопригодность и возможность замены любой из панелей;
- низкая стоимость.
При выборе секционных ворот главное - оценить преимущества и недостатки каждой модели. Для этого надо учитывать следующие аспекты:
- Полимерный материал, которым покрыто изделие. Он должен быть высокого качества, чтобы обеспечить защиту конструкции от пагубного воздействия внешних факторов. Специалисты рекомендуют отдавать предпочтение порошковому напылению.
- Антикоррозийные свойства. Чтобы приобрести ворота, которые прослужат долгие годы без потери своего внешнего вида и функциональности, нужно обратить внимание на качество и стойкость к атмосферным явлениям всех металлических элементов, включая петли, пружины, каркас, само полотно.
- Тепло- и шумоизоляция. Если необходимо сохранить в помещении хорошие тепловые показатели и уменьшить уровень шума, специалисты рекомендуют обратить внимание на толщину панелей и наличие уплотнителя.
- Противовзломные свойства. Ворота, которые направлены на обеспечение надежной защиты от проникновения, снабжаются специальными механизмами - противовзломными замками и плотными панелями, крепко сцепленными друг с другом, повредить которые практически невозможно.
- Электропривод. Покупая конструкции с электрическим приводом, нужно убедиться в том, что он оснащен системой автоблокировки, которая срабатывает при попадании в створку чужеродного предмета. Также электропривод должен иметь механизм, замедляющий скорость движения, что даст возможность уменьшить нагрузку во время опускания полотна.
Подготовка оборудования
Установка секционных работ, хоть и требует определенных навыков и умения, все же вполне под силу любому мастеру, имеющему хоть малейшее представление об особенностях конструкции. В процессе выполнения работ понадобится следующее оборудование:
- рулетка и уровень для проведения нужных замеров;
- карандаш для разметки;
- молоток для вбивания гвоздей или дюбелей;
- отвертки: универсального назначения и клемная;
- бокорезы, необходимые для того, чтобы укоротить трос;
- пистолет клепальный для фиксации профилей и боковых панелей;
- острый строительный нож;
- ключи для стяжки соединений различного типа;
- шлифмашинка для подгона размеров крепежных деталей;
- дрель перфораторная с набором сверл по металлу и буров по бетонным основаниям;
- арматура, диаметром 12-14 мм, которая понадобится для запуска торсионного механизма.
Прежде чем переходить к установке ворот, необходимо правильно подготовить сам проем. Также при выборе конструкции нужно учитывать тот факт, что для установки крайне желательно наличие притолоки, высота которой должна составлять 200-500 мм. Если притолока отсутствует или совсем низкая, установить ворота будет очень сложно. Впрочем, есть ворота, конструкция которых состоит из пружин растяжения, что дает возможность монтировать их при притолоке в 100 мм.
Существует ряд требований, которым должны отвечать стены проема:
- стены, расположенные вокруг проема, должны находиться в одной плоскости;
- предпочтительнее, чтобы стены в помещении были из кирпича или бетона, поскольку крепить направляющие к пеноблокам ненадежно; в таких случаях понадобится дополнительная обвязка при помощи стального уголка;
- установку полотна лучше осуществлять, когда приготовлен пол - тогда уплотнитель будет вплотную прилегать к полу, что обеспечит максимально четкий монтаж направляющих;
- если пол еще не готов, нужно заказывать (покупать) ворота, учитывая размеры пола и погрешность, не больше чем в 100 мм.
Несущая функция принадлежит потолку и поперечной перемычке над проемом, поэтому легкая конструкция потолка не может использоваться для секционных ворот. Глубина обязательно должна быть больше высоты полотна:
- на 500 мм - для ворот с механическим управлением;
- на 1000 мм - для конструкций с электрическим приводом.
Важно! Если притолока имеет неровности по высоте, их выравнивают любым удобным методом: посредством болгарки, закладкой брусков, смесями для штукатурки.
Если возникает проблема увеличения высоты проема, ее решают, исходя из конструкции крыши. Когда перемычка выполняет роль несущей опоры, устанавливают временные подпорки или несущий металлический контур.
Если панели перекрытия расположены поперек потолка и лежат на стенах по бокам, то увеличить высоту можно, аккуратно вырезав или выбив часть проема. После завершения работ рекомендуется усилить новый каркас металлическим профилем.
Секционные ворота очень чувствительны даже к малейшим перепадам и перекосам, поэтому следует максимально выровнять поверхности, а также наметить места крепления профилей по горизонтали и вертикали, с помощью которых будет осуществляться фиксация и направление движения панелей.
Видео: как подготовить проем перед установкой секционных ворот

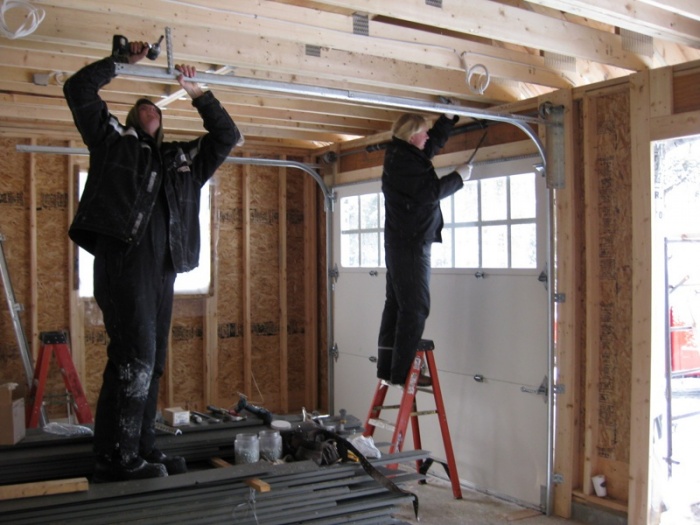

Установка направляющих
Перед началом установки следует нанести разметку на проем с обеих сторон, на расстоянии 1 м от нулевой метки. От нее нужно провести две вертикальные полосы, которые обозначат места крепления направляющих.
Вертикальных
Установка вертикальных направляющих стартует с монтажа уплотнительных вставок и их подрезки, при необходимости. Если вставки были в комплекте с воротами, в корректировке размеров они не нуждаются.
Дальнейшим шагом является соединение при помощи болтов опорных стоек и нащельника.
Важно! Каркас ворот нужно формировать в горизонтальном положении, на ровном полу.
Крепление вертикальных направляющих осуществляется строго по инструкции, посредством саморезов, шурупов, в зависимости от типа стен. Перекос расположения профиля по высоте не должен быть больше 3 мм, по вертикали - 1 мм на каждые 1 м длины.
Если отклонения превышают данные показатели, надо выровнять раму, используя металлические подкладки. Категорически запрещается использовать в этих целях монтажную пену или деревянные бруски.
Горизонтальных
Фиксация направляющих по горизонтали происходит по такому алгоритму:
- Направляющую соединяют с радиусным профилем и крепят к опорной стойке.
- Параллельно, таким же способом, закрепляют другую направляющую.
- Осуществляют фиксацию горизонтальных профилей к потолку посредством подвесов. Передний размещается на расстоянии 900 мм от проема, задний - на 300 мм от края. Остальные располагают на одинаковой длине друг от друга.
- Части, которые выступают, подрезают. Время от времени проверяют равенство расположения профилей по диагонали.
- Устанавливают заднюю перемычку.
Используя нивелир, следует убедиться в том, что торсионный механизм вмонтирован строго параллельно полу. Он располагается в опорных кронштейнах. Далее на валу нужно разместить пружины. На поверхности барабана с одной стороны необходимо просверлить отверстие, куда будет уходить трос. Есть барабаны уже с готовыми отверстиями, поэтому данный этап можно пропустить.
Следующий шаг - установка барабанов на вал. Барабаны обладают специальной маркировкой - правый и левый, для соответствующего размещения.
Собранный узел необходимо закрепить на поверхности, используя кронштейны и саморезы.
Установка должна быть строго горизонтальной, соответствие этому требованию проверяют уровнем
Посредством болтов осуществляется крепление фланца окончания пружины.
После этого следует установить нижнюю секцию ворот строго по уровню.
Затем необходимо протянуть тросы через барабаны и зафиксировать их обжимной втулкой или винтом. Нужно внимательно следить за тем, чтобы оба троса имели одинаковое натяжение.
Взведение пружин проводят таким способом:
- В спецотверстия на конце пружин нужно установить две воротки.
- Направленность закрутки пружин должна совпадать с направленностью их завитков, то есть для правой пружины закручивание осуществляется против движения часовой стрелки, для левой - по часовой стрелке.
- Проводят закрутку витков пружины до уровня, указанного на пружине (как правило, такой уровень обозначен красной полосой).
- После того как пружины взведены, их фиксируют путем помещения опор под монтажные воротки. Далее затягивают болты крепления окончания пружин и вытаскивают воротки.
Важно выполнять монтаж системы уравновешивающего механизма строго в соответствии с инструкцией для каждого конкретного типа секционных полотен.
Установка элементов управления и подъемных механизмов
В зависимости от компании-производителя установка элементов управления и подъемных механизмов в секционных воротах будет несущественно отличаться.
«Дорхан» (doorhan)
«Дорхан» - конструкции российского производства, специально предназначены для применения в условиях климата данного региона. Используются для гаражных и промышленных ворот. Характеризуются современным дизайном, отличными звуко- и теплоизоляционными свойствами, наличием антикоррозийного покрытия.
Ворота данного бренда имеют два типа механизмов:
Установка торсионного механизма осуществляется так:
- Механизм располагают в П-образных кронштейнах и дополнительно придерживают внутренними кронштейнами.
- Если осуществляется установка вала, который состоит из двух частей, тогда применяют муфту, позволяющую регулировать натяженность троса.
- Обе части вала соединяют муфтой, путем установки шпонки в спецпазы. Затягивают болты, которые соединяют обе части муфты.
- Монтируют торсион так, чтобы ламель с подшипником разместилась заподлицо с внешней стенкой кронштейна. На вал одевают стопорное кольцо.
- Пластинку с подшипником посредством болтов прикрепляют к П-образному кронштейну. Фиксацию механизма с параллельной стороны проводят аналогичным способом.
Видео: как проверить торсионную пружину
Что касается установки пружинного механизма, то тут все просто:- Пружины закручивают до уровня, указанного на ней красной разметочной полосой. Количество необходимых оборотов отмечено в инструкции.
- После взведения пружин их фиксируют, подложив опоры под установочные воротки.
«Алютех»
Белорусские ворота Alutech - одни из лидеров в Европе по продажам. Отличаются надежностью, безопасностью, наличием противовзломной системы, продолжительным эксплуатационным периодом.
Секционные полотна «Алютех» также снабжены торсионом и пружинами растяжения. Стандартный комплект ворот предусматривает наличие спецустройства - храповой муфты, основная задача которой - блокировать вал в случае поломки.
Конструкция подъемного механизма следующая:
- в качестве основного элемента выступает муфта, которая дает возможность поворачивать две части вала и тем самым регулировать натяжение троса;
- петли обладают вогнутой формой, что позволяет увеличить надежность и прочность соединения панелей;
- для крепления используют роликовые кронштейны, которые регулируют уровень прилегания сендвич-панелей к проемам;
- по всему периметру полотна устанавливается каучуковый уплотнитель, позволяющий добиться хорошей герметичности.
Особенностью ворот «Алютех» является то, что в них есть спецсистема «пружина в пружине», что обеспечивает защиту от выскакивания пружины из направляющих, если одна из них выйдет из строя. Кроме того, монтаж секционных полотен с пружинами можно производить в проемах практически любой высоты.
Видео: монтаж секционных ворот Alutech
Знаете ли вы? История компании «Алютех» началась в конце 90-х годов прошлого века. В то время предприятие, на котором работало всего шесть человек, смогло впервые в Белоруссии выпустить секционные ворота роллетного типа. Сегодня это преуспевающий холдинг, занимающий лидирующие позиции на рынке не только Белоруссии, но и стран Европы.
«Херман»
Hormann - изделия немецкого производителя. Особенностью считаются повышенные прочностные характеристики, безопасность, улучшенная защита от взломов, высокие показатели теплоизоляции.
Торсионный механизм ворот Hormann предусматривает наличие двух больших пружин, которые отвечают за баланс полотна и легкое движение роликов по направляющим. Даже если отпустить створку, она не упадет, а «зависнет» на некотором расстоянии от пола. Число рабочих циклов подъема равняется 25 000.
Модели с торсионом применяются в промышленных целях. Для бытовых целей используются полотна с пружинами растяжения, короба с которыми предоставляются в комплекте с направляющими. Пружины выполняют аналогичные функции, что и торсион, но обладают меньшей интенсивностью. В среднем, показатель рабочих циклов подъемов составляет 10000-15000.
Видео: монтаж секционных ворот Hormann
Перед монтажом необходимо осуществить сборку панелей. В большинстве случаев, для того чтобы сборка не представляла особой сложности, все панели нумеруются. Сборка начинается с нижней панели под номером «1». Все ламели крепятся между собой спецпетлями. Отверстия под саморезы, как правило, уже сделаны производителем.
После того как боковые секции и промежуточные петли будут прикручены, следует расположить панель в проеме. Дальнейший шаг заключается в том, чтобы прикрутить ролики, установить их в соответствующие пазы и затянуть винты крепления. К крайней секции нужно, уже после установки в проем, вмонтировать угловые кронштейны, верхние опоры ролика, держатели и нащельник.
Монтаж электрического привода
Электропривод для секционных ворот следует выбирать, исходя из размера и веса конструкции. Рекомендованный уровень мощности составляет 1/3 от используемой. Практически во всех комплектах автоматики есть подробная инструкция по ее установке.
Монтаж можно осуществить самостоятельно либо воспользовавшись услугами профессионалов. Если принято решение установки своими силами, надо особенно пристально обратить внимание на такие аспекты:
- Проверка работы ворот. Прежде всего нужно проверить работу полотна, которое должно мягко передвигаться, а между наиболее высокой точкой конструкции ворот и потолком должен быть зазор, в который будет устанавливаться автоматика.
- Сбор механизма. Согласно инструкции следует осуществить сбор направляющего привода. Важно, чтобы все элементы были задействованы.
- Крепление направляющей балки - по центру потолка, напротив проема, и проверка горизонтали уровнем. Автоматические механизмы смогут правильно работать только при ровной установке балки.
- Фиксация балки. В заднюю часть направляющего профиля необходимо вмонтировать в потолочную поверхность подвесные кронштейны, используя дюбель или анкера.
- Установка привода. На подвесных кронштейнах нужно расположить привод с выбранным механизмом управления.
- Монтаж рычага. Далее следует вмонтировать тяговый рычаг, таким образом, чтобы одна часть его располагалась на створке, а вторая крепилась к тросу или цепи.
- Проведение электрической проводки - завершающий этап. Для этого нужно установить провода, надежно зафиксировать их держателями вдоль потолка и нижней половины стены. Необходимо осуществить заземление от розетки питания всей системы.
Видео: как установить автоматику на секционные ворота
Регулировка натяжения тросов
Для нормального функционирования секционных ворот необходимо, чтобы тросы были натянуты, причем оба - в одинаковой степени. Провисание тросов не допускается.
Регулировка тросов осуществляется по такому алгоритму:
- Произвести фиксацию нижних кронштейнов.
- Установить шпонку на секции полотна.
- Закрепить барабан при помощи затягивания вала.
- Проворачивать вал до тех пор, пока не будет устранено провисание тросов. Чтобы обеспечить требуемое натяжение тросов, пружины затягивают в среднем на 1,5-2 оборота. Для фиксации пружин - затягивают пружины, болты и наконечники.
Если полотна снабжены неразрезным валом, провести регулировку тросов можно так:
- Приподнять рабочую панель и надежно ее зафиксировать.
- Найти винт, который фиксирует трос в барабане, и ослабить его.
- Выставить длину троса на необходимый показатель, при его провисании уменьшить рабочую длину.
- Прочно зафиксировать и закрутить винт.
- Рабочую панель установить в прежнее положение и проверить натяжение тросиков.
Видео: как натягивать пружину на секционных воротах
Установка деталей ворот
Чтобы ограничить движение полотна при его открывании, проводят монтаж буферов. Для этого откручивают болты с гайками и фиксируют крепежные скобы с закладными пластинками на С-профиле посредством спецболтов. Далее устанавливают буфера симметрично к оси проема.
В свою очередь, С-профили крепятся к концам направляющих, расположенных по горизонтали, при помощи закладных пластин и болтов с гайками.
На обеих сторонах С-профиля устанавливают амортизаторы, используя направляющие пластины и болты. Амортизатор следует располагать так, чтобы при открытии ворот коэффициент его сжимания был не менее 50% от размера его хода.
На последнем этапе осуществляется установка задвижки на ворота. Технология монтажа довольно простая:
- Метка отверстий для крепления. Чтобы разметить места для крепления, следует приложить задвижку к полотну на удобной для пользователя высоте. Пометить места для монтажа.
- Подготовка отверстий. При помощи дрели сверлят четыре отверстия диаметром 4,2 мм - для винтов, и одно отверстие диаметром 15 мм для размещения ригеля задвижки.
- Крепление задвижки. Производят фиксацию задвижки к внутренней панели, применяя четыре самореза.
Важно! Монтировать задвижку можно только после того, как будет произведена балансировка полотна.
Основная сложность установки секционных ворот своими руками заключается в том, чтобы грамотно произвести все необходимые замеры и разметки, а также выполнить работу очень аккуратно, не спеша, строго придерживаясь инструкций и регламента от производителя, чтобы в дальнейшем избежать проблем при эксплуатации конструкции. Большое желание, минимальный опыт и небольшие творческие навыки позволят даже непрофессиональному мастеру грамотно и качественно совершить монтаж ворот, потратив на это всего несколько часов.
Итак, свершилось. В субботу 15 сентября привез ворота на своей машинке. Сделали чётко в размер по моему заказу.
Ворота Алютех по размерам 2500*1900 с приводом Nice Shel 50KCE. Сам проем 2500*1850 с притолокой 220 мм. Намерено заказал на 50 мм больше, т. к. наслышан, что последнее полотно полностью не убирается и уменьшает проём в свету.
За субботу и воскресенье все смонтировал потратив в общей сумме чуть больше 12-ти часов.
Основной затык был с установкой крепежа под направляющие, около 4-х часов, изза того, что проём был обрамлен уголком 75*6, залит бетоном и заштукатурен. Каждое отверстие приходилось сверлить сверлом 5-6 мм, потом 11 мм, потом буром 10 мм. после сверла опять точились, поскольку они тупились об бетон. И так 16 отверстий.
А потом все пошло как по нотам. Правильная разметка и точность сверления в результате позволили выставить направляющие сразу ровно. По диагоналям разница была 1 мм. Инструкция Алютеха вполне подробна и достаточна для монтажа. Верхний кронштейн был уже максимально укрупнён. Сверлить потребовалось лишь 2 отверстия и те по инструкции при установке отбойников.
Точность изготовления элементов я бы оценил на 9 из 10 только из-за того, что одна направляющая на конце имела небольшой загиб. Пришлось подправить молоточком. И что то не так с нижним уплотнителем, который задирается о вертикальный уплотнитель при закрытии.(фото)
От руки ворота открываются легко. А вот при закрытии последние 30-40 см приходится поднажимать. Я так понимаю это из-за того, что верхний ролик выходит на дугообразную направляющую. Возможно в дело в другом, пусть специалисты поправят.
При заявленной высоте 1900 мм в свету при полном открытии в ручном режиме остается 1720 мм. 180 мм съедает нижняя панель, которую пружина уже не может вытянуть выше. Это издержки конструкции.
Монтаж привода занял чуть больше часа и то потому, что инструкция не совсем понятная. Вроде каждый шаг есть на рисунке, но как то... например как каретку собрать понятно, а куда и как вставить непонятно и т. п.
Также непонятно как натягивать цепь. Вроде логично было бы ориентироваться на провисание цепи, а в инструкции рекомендуют ориентироваться на звук при слабом натяжении и выходе из строя редуктора привода при перетяжке. Офигительно:).
Кто в теме подскажите как натянуть цепь правильно:)
Обучение пульта тоже проблем не вызвало. В инструкции из сети на русском все оч. хорошо написано. Не понимаю, почему тут такие негативные отзывы о Shel. Отбойники поставил так, что бы последнее полотно выходило почти в горизонт. Я говорю почти, потому что неожиданно ограничением хода тут оказались не возможности привода, а то, что кронштейн, который тянет верхнюю панель, упирался в горизонтальную поперечину на самом конце горизонтальных направляющих. Затем привод сам обучился, сделав полное закрытие и полное открытие до отбойников. Кстати, надо учитывать, что в дальнейшем привод при работе не дотягивает до отбойников около 1 см.
В общем резюме такое.
1) Сложность монтажа секционных ворот непомерно преувеличена. Почему? Догадайтесь сами
2) Любой, у кого есть хоть какой то навык пользования электроинструментом и гаечными ключами справиться и получит удовольствие от результата своего труда.
3) При ручном управлении надо учитывать, что ворота по размерам проёма уменьшат их высоту в свету на 180 мм. Увы, такова конструкция.
4) При управлении приводом ворота вытягиваются почти полностью в горизонт и можно даже без "почти", если доработать горизонтальную поперечину.
Отвечу на любые вопросы желающим и не очень. Звоните, пишите:).
Видео залью на ютуб вечерком:)
https://www.forumhouse.ru/threads/175788/#post-4598059
Установил года три назад "Хёрманн",ставил сам,ничего сложного нет...
Когда покупал-была альтернатива чуть подешевле,белорусские DOORHAN какие то..прочитал что нарекания были на них... Привод был 2-х вариантов:помощнее и подороже а также подешевле и послабже..выбрал второй,т.к.ворота небольшие,2Х2,5 м. Хватило вполне.
Есть штеккер для антенны увеличивающей дальность действия брелка..не стал ничего подключать,брелок берет без антенны метров на 5-6. Теплоизоляционные свойства ворот ИМХО,ниже среднего..любых подобного плана..независимо от толщины..просто на просвет изнутри видно что не везде плотно прилегают и резиночка по периметру (похожая на резинку стеклоочистителя) защищает больше от продувания чем от холода.
Исходя из этого (а также из за недостаточной *опять имхо* степени защиты) не стал использовать данные ворота в роли основных а установил их в пристрой к гаражу на линии забора а зимой и на ночь закрываю распашные утепленные внутренние ворота в проеме цоколя дома.
https://forums.drom.ru/house/t1151729605.html#post1116211992
Наболело. Недавно увидел очередной жопорукий монтаж в гараж из оцилиндровки. Направляшки прикручены прямо в бревно и запенены. Сруб свежий и естественно сел. Погнуло и зажало всё. Решил написать как мы это делаем.
Обязательно устанавливается в проём плавающая окосячка с утеплением. Выпиливается паз в торце бревна 50х50. В него вставляется брусок 40х40 обмотанный джутом. По бокам устанавливается брус строганый 100х диаметр бревна. Под брус степлером тоже накладывается джут. Брус крепится саморезами к бруску 40х40. Сверху кладется доска строганая 50х диаметр бревна. Зазор между верхним бревном и доской 40-50 мм и заполняется джутом или паклей. Далее ставится наличник с двух сторон 20х200. Все материалы для окосячки используются сухие (влажностью не более 12%)
А вот после этой процедуры ставятся ворота и служат долго и счастливо.
https://www.vorotaforum.ru/threads/6199/
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!
3
раза уже
помогла
Мы можем произвести любой ремонт гаража
Дополнительную информацию смотрите ниже. ↓
Вы устали от того, что не можете нормально пользоваться своим гаражом? Ваши створки ворот "повело" от времени и температурных перепадов, заржавели петли или просто поднялся грунт и не закрываются замки? Мы поможем Вам!
Компания рада предложить следующие услуги по ремонту гаражных ворот:
- Изготовление новых гаражных ворот.
- Ремонт или замена створок ворот.
- Усиление створок ворот ребрами жесткости.
- Замена или "реанимация" петель (шарниров).
- Врезка калитки в створку ворот.
- Наращивание или подрез створ ворот.
- Установка внутренних замков.
- Замена кровли на гараже.
- Реставрация ворот.
- Усиление рам ворот.
- Сварка при помощи генератора (если нет электричества).
- Восстановление после взлома.
- Монтаж гаражных стеллажей и полок.
- Гидроизоляция крыши.
- Работы по покраске ворот.
- Замена петель (шарниров).
Ждем ваших заказов по тел. +7 919 410 30 36.
Адекватные цены для любого клиента!
Так же можно вызвать мастера для осмотра и оценки ремонта гаражных ворот.
У наших сотрудников многолетний опыт в этой сфере услуг: качество, надежность, индивидуальный подход к каждому клиенту!
В ремонт гаражных ворот входят следующие услуги.
Специалисты нашей компании выезжают на объект со всем оборудованием, которое требуется для выполнения работ.
Сварка гаражных ворот любых размеров
Срок службы распашных ворот на прямую зависит от качества грунтовки и покраски металлических поверхностей. В случае неправильного окраса, металлические изделия подвергаются коррозии и деформации.
Подрез нижней части ворот.
Для чего требуется подрез створки ворот ? В нашей с вами климатической зоне происходят частые перепады температур, особенно в зимние время года. В следствии чего грунт возле ворот начинает подниматься, что приводит к деформации коробки, заклиниванию створок ворот. Последствия: проблематичное открывание и закрывание гаража. Дальнейшее использование может привести к более серьезной поломке и дорогостоящему ремонту ворот гаража . Для этого нужно подрезать низ ворот и можно продолжать нормально пользоваться гаражом.
Так же, как вариант, можно поднять ворота в гараже.
1. В этом случае над воротами вырезается полоса нужного размера.
2. Потом нужно срезать петли и поднять гаражные ворота.
3. Привариваем петли с помощью электросварки.
Реставрация ворот гаража
Со временем, ваши ворота, подвергаются коррозии и деформации. Самые уязвимые места гаражных ворот, являются низ и петли створок. Чтобы продлить срок службы ворот гаража. Можно заменить прогнившие части ворот гаража. Произвести подгонку створок ворот так, чтобы ворота закрывались и открывались без усилий. Окраска ворот, поможет защитить металл от коррозии и продлит срок службы ворот. Так же, по пожеланию заказчика, можно приварить антивандальные механизмы.
Врезка калитки в створку гаража
В Москве и Московской области наибольшие количество гаражей которые имеют разнообразные конструкции ворот. Один из вариантов имеет просто две створки - это не очень удобно для полноценного использования гаража. Например в зимнее время, надо полностью очищать снег возле ворот, чтобы забрать автомобильные покрышки или какую-нибудь мелочь из гаража. Конечно можно поменять ворота на новые с калиткой, но это может очень сильно ударить по вашему семейному бюджету, так как средняя стоимость ворот составляет 30 - 40 тысяч рублей. Эту проблему можно решить врезкой калитки в старую створку ворот. Врезать калитку можно двумя способами.
1. Вырезаем в створке ворот лист по размеру калитки. Варим каркас и привариваем на него вырезанный лист. Потом привариваем усиление и петли для дверцы. Вешаем калитку на петли и врезаем внутренний замок.
2. По вашим размерам изготавливаем калитку. Привозим к вам и устанавливаем.
Ремонт кровли гаража. Монтаж профильного листа
Еще одна не маловажная деталь в конструкции гаража - это кровля. В процессе эксплуатации гаража, кровля портится и приходит в негодность, в следствии чего происходят протечки, которые доставляют немало хлопот хозяину гаража. Специалисты нашей компании, могут произвести частичный ремонт, либо полную замену кровли гаража.
Частичный ремонт: гидроизоляция, укрытие профильным листом, устранение протечек герметизацией.
Полная замена кровли: демонтаж старых элементов крыши, установка сварного металлического каркаса, укрытие на выбор заказчика.
Применяемые материалы: профильный лист, филизол, андулин, и др.
Подрез верхней части створки ворот
Бывают ситуации, когда от перекоса основной рамы ворот, створки перестают закрываться. В таких случаях нужно изменить размер ворот.
Монтаж металлического люка в гараже
Со временем, доски закрывающие гаражную яму, приходят в негодность.
Встает вопрос, как произвести ремонт.
Гаражную яму или вход в подвал можно закрыть металлическим люком с дверцей.
Усиление створок ворот ребрами жесткости
Придают воротам дополнительные преимущества: жесткость конструкции, дополнительную безопасность от взлома, отсутствие перекосов створок. При усилении створок ворот мастера использую металл повышенной прочности. Наиболее востребованный металл - труба профильная 40*40*2 мм., уголок 40 - 50 мм.
Незаменимым узлом безопасности гаражных ворот, являются шпингалеты. Использование шпингалетов в конструкции металлических гаражных ворот, является неотъемлемым элементом конструкции. Сварщики могут непосредственно на объекте отремонтировать или изготовить и установить шпингалеты на створки ворот.
Увеличение проема ворот в гараже
Вы купили автомобиль побольше и хотите поставить его в гараж, а размеры гаражного проема меньше, чем габариты авто. Расширение проема в гараже, под размер вашего авто. Наращивание створок ворот.
Установка внутренних замков в створках

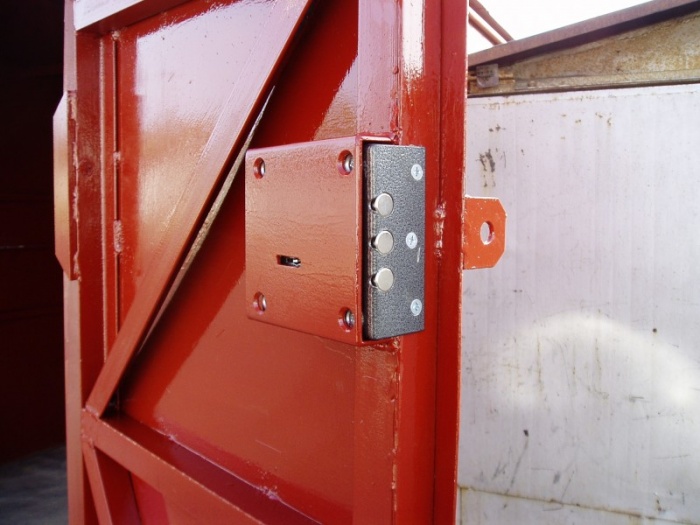

Это лучшая альтернатива навесным замкам. Как показала практика, навесные замки очень легко вскрыть или просто специальными ножницами по металлу, перекусить петли. Врезка внутреннего замка поможет вам, защитить ваши вещи от кражи. Мастера нашей компании, могут качественно вмонтировать внутренний замок с ригелями запирания. Так же существует множество внутренних защит для ворот: внутренние петли, защита шарниров от среза, наваривание уголков для блокировки створок ворот и тд.
Гарантия качества выполненных работ.
Ремонт ворот гаража, должен производить только квалифицированный сварщик. В случае не добросовестного ремонта, ваши гаражные ворота могут выйти из строя уже на следующий день. Ремонт ворот гаража, лучше производить весной. Так как в это время года, грунт на котором стоит гараж, максимально поднимается. Что дает возможность, максимально точно, выставить и отремонтировать ворота гаража. После ремонта и установки створок ворот, необходимо смазать, все движущиеся и
вращающиеся узлы ворот. Иначе весь ремонт гаражных ворот, будет не эффективным и затратным.
Гаражи бывают нескольких видов - капитальные и переносные. На переносных гаражах привариваются монтажные "ушки" для погрузки с помощью автокрана. Если у вас произошла поломка или вам требуется приварить монтажный "ушки" - вы можете обратится в нашу компанию.
В Москве очень много гаражей, которые имеют неисправные или поврежденные ворота. При использовании которых, приводит к массе неудобств своему хозяину.
