Устройство фальцевой кровли. Фальцевая кровля: особенности устройства и рекомендации по монтажу Фальцевое покрытие

О том, как выбрать материал для фальцевой кровли, а также о том, какие разновидности фальцевых соединений считаются самыми надежными, мы писали в . Сегодня мы поговорим о конструктивных особенностях металлической кровли и о технологии ее монтажа.

Гарантированно защитить фальцевую кровлю от конденсата, деформации и разгерметизации поможет соблюдение определенных правил, касающихся обустройства кровельного пирога, особенностей укладки самого кровельного покрытия и последовательности его монтажа.

В этой статье рассмотрим следующие вопросы:

• Из каких элементов состоит пирог фальцевой кровли.
• Как обустроить карнизный свес фальцевой кровли.
• Последовательность и технология монтажа фальцевых панелей.
• Обустройство ендов и примыканий фальцевой кровли.

Если строительство дома начинается с основания, то обустройство фальцевой кровли начинается с создания кровельного пирога, который защищает чердачное помещение от конденсата и холода. При этом кровельный пирог служит надежной защитой от шума, возникающего при выпадении осадков.

Павел Т. Пользователь FORUMHOUSE

Если утепление крыши 250-300 мм (у меня 300), то никакого шума не слышно (если, конечно, не пойдет град размером с яйцо). Единственное, где слышно дождь у меня (и то слабо), так это в ванной комнате, в которой установлен натяжной потолок.

Чтобы теплоизоляция получилась требуемой толщины, утеплитель можно укладывать в несколько слоев (между стропилами и под ними).

Кровельный пирог фальцевой кровли состоит из нескольких слоев:

Рассмотрим их подробнее.

Поддерживающая обрешетка – нижние деревянные рейки, на которые ложатся пароизоляционная пленка и утеплитель.

Пароизоляционная пленка – специальный материал, который не позволяет проникать влаге из помещения внутрь утеплителя.

Стропила – деревянные балки сечением 200х50 мм. Расстояние между стропилами – 1,2…2 м.

В качестве утеплителя чаще всего используется минеральная вата. Утеплитель укладывается между стропилами прямо на пароизоляционную пленку, которая, в свою очередь, поддерживается нижней обрешеткой.

Гидроизоляция – специальная пленка, которая пропускает влагу только в одном направлении (снизу-вверх). Гидроизоляция не дает подкровельному конденсату проникать в утеплитель, но пропускает влажный воздух, скапливающийся в слое минеральной ваты. Гидроизоляционная пленка представляет собой диффузионную (дышащую) мембрану, которая продается в строительных магазинах.

berd80 Пользователь FORUMHOUSE

Можно расстелить диффузионную мембрану, можно использовать специальную объемную мембрану (только стоит она прилично). К общему мнению не пришли в этом вопросе.

Гидроизоляция стелется поперек стропил в направлении – снизу-вверх (начиная с карнизной планки, по направлению к коньку). К деревянным стропилам пленка крепится скобами (с помощью степлера). Отдельные полосы гидроизоляционной мембраны укладываются внахлест (ширина перехлеста – не менее 100 мм). На фронтонных свесах необходимо обеспечить свес пленки (ширина свеса – примерно 150 мм).

Пленка не должна находиться в натянутом состоянии, а допускаемое провисание мембраны между двумя соседними лагами составляет 35 мм.

Ни в коем случае нельзя в качестве пароизоляции и гидроизоляции использовать один и тот же материал. Тем более, нельзя менять их местами. Все это приведет к скоплению влаги в утеплителе или, наоборот, в помещении. Развитие плесени и последовательное разрушение строительных конструкций в данном случае – гарантированы.

Контробрешетка – брус 50х50, который прибивается к стропилам поверх гидроизоляционной пленки. Контробрешетка позволяет создать воздушную прослойку между гидроизоляцией и фальцевым покрытием.

Под контрбрусья подкладывается специальная уплотнительная лента, которая обеспечивает герметичность в местах гвоздевых соединений и уберегает утеплитель от попадания влаги.

Обрешетка – поперечные планки, прибитые к контробрешетке через определенное расстояние.

Arhios Пользователь FORUMHOUSE

Брусок 50х50 (контробрешетка) прибивается вдоль стропил, а на них (поперек) – планки 100х25 с разбежкой (обрешетка).

Контробрешетка обеспечивает вентиляцию подкровельного пространства, что избавляет от образующегося там конденсата. Для того чтобы контробрешетка гарантированно выполняла свои функции, карнизный свес фальцевой кровли должен быть выполнен по следующей схеме:

Обрешетка должна быть прочной, жесткой и ровной. Максимальный просвет между обрешеткой и контрольной рейкой длиной 1 метр не должен превышать 5 мм.

Эффективную вентиляцию подкровельного пространства обеспечивает вентилируемый конек.

А также вентиляционная сетчатая лента из ПВХ, которая натягивается между обрешеткой и лобовой доской карнизного свеса.

Благодаря этим двум элементам обеспечивается постоянный продув подкровельного пространства.

Особого внимания заслуживает шаг обрешетки – расстояние, через которое прибиваются поперечные планки. В соответствии со сводом правил по обустройству металлической фальцевой кровли (СП 17.13330.2011) расстояние между отдельными планками обрешетки не должно превышать 200 мм. Это позволяет ноге человека, ступающего по кровельному покрытию, опираться сразу на две доски, что защищает металл от деформации.

По краям кровли (в местах кровельных свесов), а также в желобах создается сплошной дощатый настил шириной не менее 700 мм.

Некоторые пользователи нашего портала рекомендуют делать сплошную обрешетку по всей площади фальцевой кровли, что, в целом, ошибкой не является (особенно, если это совпадает с рекомендациями производителей фальцевых картин). Например, в соответствии с технологическими требованиями сплошная обрешетка в обязательном порядке «стелется» под цинк-титановую кровлю.

Сплошная обрешетка – понятие условное. Между каждой поперечной планкой обрешетки обязательно оставляется небольшой зазор (не более 10 мм), который будет компенсировать тепловое расширение древесины.

Более подробно , можно узнать, посетив соответствующий раздел FORUMHOUSE.

Заготовка материалов

Если вы решили изготавливать фальцевые картины из рулонного или листового проката, то без использования листогибочных и фальцепрокатных станков не обойтись. Приобретать подобное оборудование для личного строительства – нецелесообразно. Но это не значит, что гнуть металл следует вручную.

vasilpolt Пользователь FORUMHOUSE

Лучше воспользоваться услугой бригады, у которой есть станок для прокатки картин. Качество кровли в этом случае будет лучше, чем если гнуть прокат руками. Существует даже отдельная услуга – «Прокат картин». Фактически каждая кровельная компания, у которой есть необходимое оборудование, предлагают её своим клиентам. Попробуйте поискать в вашем регионе.

Также с помощью листогибочного оборудования можно изготовить необходимые доборные элементы. Какие именно доборы понадобятся для строительства – это зависит от конструктивных особенностей кровли.

На фото представлены типовые профили, геометрия и размеры которых могут отличаться в зависимости от особенностей той или иной кровли.

Устройство и монтаж карнизного узла

Монтаж фальцевой кровли начинают с обустройства карнизных свесов. Сразу обращаем внимание на то, что карнизные свесы имеют различное исполнение. Оно напрямую зависит от конструкции водосточной системы. Водосточные системы, в свою очередь, могут иметь подвесные или же настенные водостоки.

Карнизный свес с подвесным желобом не имеет поперечных фальцев, благодаря чему кровля получается более герметичной и простой в обустройстве. Учитывая, что снег и наледь могут легко повредить подвесной водосток, поверхность кровли с длинными скатами приходится оснащать дополнительными элементами для снегозадержания.

Система с настенными водостоками и плоскими верхними отливами имеет более сложную конструкцию, а ее монтаж лучше доверять опытным жестянщикам. Жесткость системы с настенными водостоками на порядок выше, чем у ее аналога с подвесными желобами.

Roofer1959 Пользователь FORUMHOUSE

По поводу желобов: если они выполнены правильно, то хороши любые. Настенный – надежнее в плане жесткости, и за его сохранность я могу ручаться. Но есть слабое место – подводка картин (особенно если фальц одинарный). Подвесной лишен этого минуса, но его жесткость при определенных условиях эксплуатации может быть поставлена под сомнение.

Единого мнения по поводу того, какой водосток следует монтировать в комплекте с фальцевой кровлей, нет. Но какой бы вариант ни приглянулся лично вам, карнизный узел придется обустраивать по одним и тем же принципам.

Монтаж карнизного узла начинается с установки капельников и вентиляционной ленты.

Нижний карнизный профиль – «капельник» (по которому будет стекать конденсат, образующийся в подкровельном пространстве) – монтируется на стропила и накрывается гидроизоляционной мембраной. Делается это еще на этапе обустройства кровельного пирога.

Между гидроизоляцией и капельником следует нанести тонкий слой клея или кровельного герметика.

Иногда нижний капельник не используется вовсе: например, если подкровельное пространство хорошо проветривается (с помощью вентилируемого конька – сверху и вентиляционной ленты – снизу). Но лучше, если он, все-таки, установлен.

nekorsakov Пользователь FORUMHOUSE

Первым делом смонтировали пластиковую сетку на зазор между обрешёткой и лобовой доской. Поверх сетки набили карнизные планки, которые крепили к обрешётке кровельными оцинкованными гвоздями, забивая их в шахматном порядке. Планки монтировались по натянутому вдоль карнизного свеса шнуру, а сетка просто крепилась вплотную по краю.

Сетка ПВХ защищает подкровельное пространство от насекомых и мусора. Расстояние между карнизной планкой и вентиляционной сеткой должно быть не менее 2…3 см.

Если в составе кровли планируется использовать подвесные водостоки, необходимо заранее продумать способ установки карнизных крюков для водосточной системы. Так, длинные карнизные крюки, которые крепятся к верхней обрешетке, заводятся непосредственно под карнизную планку. Под каждый крюк необходимо сделать углубление в поверхности обрешетки. В противном случае фальцевые картины по краю свеса пойдут волнами.

Для придания карнизному свесу дополнительной жесткости, под карнизную планку устанавливаются металлические кровельные костыли.

Костыли врезаются в настил заподлицо с поверхностью обрешетки (по аналогии с водосточными крюками) и крепятся к ней саморезами.

Расстояние между двумя соседними костылями составляет 60…70 см.

Стандартные костыли имеются в продаже, при этом их вполне можно изготовить самостоятельно. Для изготовления костылей чаще всего используется стальная полоса – 40х4 мм. Заготовки требуемого размера свариваются между собой, после чего сверлятся и подвергаются антикоррозийной обработке (обрабатываются грунтовкой).

Крепежи для оцинкованной кровли (в том числе и костыли) должны быть изготовлены только из оцинкованной стали.

Стандартный Т-образный костыль для карнизного свеса имеет ширину от 100 до 200 мм, а его длина зависит от конструктивных особенностей кровли.

Костыли используются для усиления карнизных свесов, а также других элементов кровли. Поэтому они могут иметь разную геометрию, которая зависит от прямого предназначения изделия.

Фальцевые соединения сами по себе уже являются ребрами жесткости. Поэтому на кровлях с подвесными водосточными желобами кровельные костыли могут не использоваться, а могут быть заменены полосами из оцинкованного или окрашенного металла. Они устанавливаются вдоль свеса. Стальные полосы располагаются поверх карнизной планки или подкладываются под нее – в зависимости от геометрии карнизного профиля.

nekorsakov

Перед монтажом фальцевых картин потребовалась установить дополнительные полосы металла, усиливающие жесткость свеса и формирующие выступ (50мм), за который потом крепили и обжимали загнутые края.

Фальцевые кровли, оснащенные настенными желобами и плоскими отливами, должны быть усилены кровельными костылями в обязательном порядке.

Завершив обустройство карнизного узла, можно переходить к следующему этапу работ. Но вначале немного расскажем о строительном инструменте.

Инструменты и приспособления для монтажа фальцевых картин

Киянка (пластиковая, деревянная или резиновая) и молоток – инструменты для формирования загибов и других элементов фальцевой кровли.

Шлязен (оправка, оправка-лопатка) – приспособление, которое служит для формирования гребней и обустройства замков в местах примыканий (ендовы, обходы вентиляционных каналов и дымоходов и т. д.).

Прямые и угловые клещи (большие и малые) для формирования фальцевых загибов и других сложных элементов и кровли.

Обжимные кровельные рамки – служат для обжимки Г-образных и двойных фальцев. По сути, обе рамки используются для закрытия двойного фальца, ведь его завальцовка осуществляется в два прохода: Г-рамка закрывает одинарный стоячий фальц во время первого прохода, а рамка для закрытия двойного фальца используется при выполнении второго прохода.

Также существуют рамки для подгиба кровельных свесов. Их используют при монтаже различных картин (в том числе и самозащелкивающихся).

Комплект ножниц по металлу с различными углами реза.

Резать панели болгаркой или другим абразивным инструментом нельзя! Это разрушает защитное покрытие материала.

Монтаж кровельных скатов на примере двухскатной кровли

Монтаж кровельных скатов начинается с установки стартовой панели. Ключевое отличие стартовой панели от панели рядовой заключается в особой геометрии профиля, благодаря которой можно крепить картину к обрешетке сразу с двух сторон.

Шаг между соседними крепежами (кляммерами) равен 40…50 см.

Кляммеры должны полностью повторять геометрию изгибов, которые имеются на боковых полках фальцевых картин. Подобный крепеж можно изготовить самостоятельно, а можно приобрести на строительном рынке.

Если длина кровельных скатов превышает 6,5 метров, специалисты рекомендуют использовать подвижные кляммеры, которые позволяют компенсировать возможные деформации от теплового расширения панелей.

После установки стартовой картины производится монтаж остальной кровли.

nekorsakov

Рядом с уложенной и зафиксированной картиной укладывается следующая, которая внахлёст (загнутым краем) закрывает гвоздевую полку предыдущей панели. Обе картины обжимаются в замок вместе с уже установленными (скрытыми) кляммерами. В итоге получается очень надёжное и герметичное соединение, ведь весь крепёж закрывается листами металла.

Обжим фальцевых соединений производится в стандартной последовательности. Вначале, с помощью рамки для закрытия горизонтального замка, производится первый обжим. Затем при помощи рамки для закрытия двойного фальца производится второй обжим.

Финишная картина обрезается по размеру (чтобы не выступала за пределы фронтонного свеса), подгибается и крепится кляммерами к обрешетке. Фронтонный свес впоследствии закрывается специальным профилем.

Вспененная звукоизоляционная лента, которую можно подкладывать под фальцевые панели по всей их длине, дополнительно защищает помещение от шума, возникающего во время дождя. Лента отрезается по размеру и крепится степлером к обрешетке.

Мы описали последовательность установки картин, изготавливаемых на фальцегибочном оборудовании по индивидуальным размерам. Монтаж самозащелкивающейся кровли имеет свои нюансы.

Например, во время установки самозащелкивающихся панелей вместо кляммеров используются кровельные саморезы, которые вкручиваются в гвоздевые планки фальцевых картин. На гвоздевых планках имеются продолговатые отверстия, которые помогают компенсировать тепловую деформацию панелей.

Для крепления кляммеров и самозащелкивающихся панелей к деревянной обрешетке следует использовать кровельные гвозди или оцинкованные саморезы с пресс-шайбой (по дереву), которые имеют плоскую шляпку.

Чтобы самозащелкивающаяся кровля не пошла волной в жаркую погоду, саморезы необходимо ввинчивать точно в середину продолговатого отверстия. При этом, завинтив саморез полностью, его следует выкрутить примерно на четверть оборота (чтобы панель могла немного смещаться под действием теплового расширения).

Оформление кровли в местах карнизных свесов

Гребни фальцевых картин, расположенные в местах карнизных свесов, следует подрезать (буквально на 2…3 см).

После этого оставшаяся (выступающая) часть картины легко подогнется под карнизный свес, сформировав надежный и герметичный карнизный выступ.

Вовсе необязательно полностью удалять крайнюю часть гребня. Ее можно подогнуть, сформировав на торце фальца аккуратную декоративную заглушку.

Монтаж боковых торцевых планок

Представляем схему установки бокового фронтонного профиля.

1. Брус, на который крепится ветровая планка (размеры бруса выбираются, исходя из геометрии ветрового профиля).
2. Кровельный саморез «металл-дерево».
3. Боковая торцевая планка.
4. Стартовая/финишная панель фальцевой кровли.
5. Саморез с пресс-шайбой.
6. Кляммер.

На стыке кровельных скатов торцевые планки соединяются следующим образом.

Монтаж вентилируемого конька

Основные элементы вентилируемого конька – это: верхний коньковый профиль, вентиляционная решетка и опорные элементы.

nekorsakov

Решил нижние (опорные) планки заводить между обрешёткой и картиной, ничем дополнительно не фиксируя. Сверху на них смонтировал планки верхние (с некоторым перехлёстом). Опорную планку в итоге держат не отдельные саморезы, а целый кровельный лист, зафиксированный кляммерами и обжатый с соседними листами. В таком варианте крепления перфорированная стенка опорной планки получилась задвинута глубоко от края, что и эстетически, и функционально мне показалось лучше (подальше от "агрессивной" внешней среды с её осадками).

Обход трубы

Дымоходы и вентиляционные шахты – выступающие элементы, обход которых при обустройстве фальцевой кровли требует наличия определенных навыков в выполнении жестяных работ. Рассмотрим стандартный вариант обхода на примере самозащелкивающейся кровли. Его сможет смонтировать любой непрофессиональный кровельщик.

От стандартных фальцевых панелей отрезаются куски с замками (на схеме обозначены красным). Из них формируются планки примыкания (боковые фартуки), которые с одной стороны прилегают к стенке трубы, а с другой – защелкиваются с соседними картинами. Пространство между боковыми фартуками закрывается планками примыкания (верхней и нижней), которые не имеют защелки. На верхней планке делается зацеп, на который ложится картина, подходящая к дымоходу сверху. Нижняя планка с зацепом ложится на нижнюю картину.

Примыкания фартуков к стенкам трубы закрываются кровельным герметиком.

Панели, имеющие прокат под двойной фальц, в месте обхода трубы монтируются аналогичным образом.

Все четыре фартука, в данном случае, соединяются с примыкающими картинами лежачими и стоячими фальцами.

Устройство ендовы

Сразу обратим внимание на требования к обустройству основания под планку ендовы: основанием здесь будет являться сплошная деревянная обрешетка.

Конструкция металлических примыканий должна обеспечивать максимальную герметичность кровли в местах соединения двух скатов. Поэтому планку ендовы необходимо крепить к обрешетке кляммерами (ни в коем случае не саморезами), а примыкания картин к ендове следует закрывать двойным фальцем.

Хозяин дивана

Не лучшее решение – продырявливать картины (а заодно и ендову) саморезами. Правильнее – сделать фальц (подгиб) на кромке картины и завести его на соответствующий фальц ендовы. В итоге получится лежачий фальц. Размер перехлеста – примерно 30 миллиметров. Ендова же, в свою очередь, крепится кляммерами к обрешетке.

Эти правила актуальны для фальцевых картин и профилей, изготовленных из листового или рулонного проката на листогибочном /фальцепрокатном оборудовании. Монтируя примыкания на «самозащелкивающейся кровле», следует руководствоваться инструкциями и рекомендациями производителей кровельных панелей.

Примыкания к стене

Примыкание к стене – элемент конструкции, без которого не обходится ни одна сложная кровля. Подобные примыкания имеют простую конструкцию и выполняются с помощью специального профиля.

Более подробно узнать , а также о технологических моментах, связанных с ее установкой, можно в соответствующем разделе нашего портала. Получить информацию , можно, прочитав статью, основанную на рекомендациях пользователей FORUMHOUSE. Для тех же читателей, которые захотят увидеть наглядный мастер-класс по монтажу фальцевой кровли , у нас подготовлен небольшой тематический видеосюжет.

Почему сейчас металлическая фальцевая кровля переживает второе рождение? Давайте вместе разберемся, как устроено фальцевое покрытие кровли, за что его так любят, какие материалы используются и какие существуют виды фальцевых соединений. А заодно я пошагово с картинками расскажу о собственном опыте монтажа такой кровли.

Если быть точным, то фальцевая кровля - это не вид кровли, а скорее способ соединения между собой металлических листов или полос. Благодаря этой технологии вы получаете монолитное, полностью герметичное металлическое покрытие без дырок от саморезов, гвоздей и прочих крепежных приспособлений.

Если объяснять в двух словах устройство фальцевой кровли, то выглядит это примерно так: два смежных металлических листа на стыке, образно говоря, скручиваются вместе и потом эта скрутка опрессовывается.

Сама технология пришла к нам из Германии более 100 лет назад, а вместе с ней пришло и название, дело в том, что на немецком «falzen» означает глагол сгибать или гнуть.

В прошлом покрыть крышу железом было дико дорогим удовольствием, потому как все приходилось делать вручную. Но после того, как для изготовления фальцевой кровли начали использовать относительно не дорогую технику и приспособления, себестоимость работ упала в разы и этот вид покрытия стал доступным практически для всех.

Фальцы на кровле можно обжимать как вручную, так и при помощи специального аппарата.

Разберемся с терминами

• Картины - так профессионалы называют металлические листы или полосы, которыми собственно и кроют крышу;
• Фальц - это та самая скрутка между двумя смежными листами кровельного материала, именно фальцы сразу бросаются в глаза на фото и считаются визитной карточкой таких крыш;
• Кляймер - небольшая скобка, предназначенная для крепления металлических листов к подкровельной обрешетке.

Виды фальцевого соединения

Инструкция требует, чтобы уклон такой крыши был не менее 10º, при этом оптимальный уклон 30º–35º, но при обустройстве двойным стоячим фальцем уклон кровли уже не играет особой роли, он фактически может быть любым.

• Соединение одинарным стоячим фальцем считается самым простым, здесь край одного листа загибается под 90º, а край смежного листа огибает и зажимает этот порожек. Для начинающего мастера это наиболее подходящий вариант;
• Двойной стоячий фальц это усовершенствованный вариант одинарного загиба, только в этой конструкции края смежных листов скручиваются в 2 витка. Такая стыковка считается самой надежной и герметичной, но без специального инструмента качественно обустроить это соединение не реально;
• Одинарный и двойной лежачие фальцы отличаются от стоячих лишь тем, что они загнуты в сторону (лежат);

Стоячие фальцы обычно монтируются параллельно движению воды с крыши, а лежачие варианты используются при горизонтальной стыковке 2 листов, то есть перпендикулярно сходу осадков. Проще говоря, если длины листа не хватает на всю плоскость кровли, то недостающий сектор снизу присоединяется лежачим фальцем.

• Есть еще кликфальц - это самозащелкивающаяся конструкция, в ней с одной стороны есть своеобразный «зуб», а смежная сторона, цепляясь за этот зуб защелкивается, для самоделкиных идеально. Но технология появилась относительно недавно и пока еще о ее надежности приходится судить по рекламным текстам.

Каким металлом кроют крыши

Сталь . Холоднокатаная тонколистовая сталь традиционно считается патриархом данного направления, именно с нее все и началось. Раньше ее просто красили, сейчас существуют крашеные картины, оцинкованные картины и оцинкованные картины с полимерным напылением.

Первые 2 варианта долго не прослужат, они боятся механических повреждений, к примеру, упавшей на крышу ветки и кислотных дождей, а оцинковка, покрытая пуралом, полиэстером или пластизолом может простоять до 50 лет без ремонта.

Медь . Это самая дорогая фальцевая кровля, но медный лист стоит своих денег. Если покрыть медный лист слоем патины, то ваша крыша будет сиять не один десяток лет, но и без патины оксид меди образует на поверхности прочную пленку, хотя такого блеска уже не будет.

Кроме того, никакие кислотные дожди или царапины медной крыше не страшны. Монтаж фальцевой кровли из меди выполнить проще, чем, к примеру, из стали, так как медь сама по себе намного мягче.

Цинк-титан . Этот сплав появился на кровлях западных стран еще в семидесятые годы прошлого столетия, такая серебристо-серая фальцевая кровля сразу подкупает своей красотой.

Но у нас он не прижился: во-первых, монтаж кровли из цинк-титана требует профессионального подхода, а во-вторых, цена на него немногим ниже, чем на медь. Плюс срок службы составляет порядка 50 лет, что вполне сравнимо с хорошими стальными кровлями.

Алюминий . Алюминиевая кровля обойдется дороже стальной, но дешевле медной. Этот металл не ржавеет, не боится механических повреждений и агрессивной химии, а главное алюминий намного легче своих конкурентов.

Единственный минус - это большой коэффициент расширения при нагревании, но при качественном монтаже это не имеет значения.

Несколько слов о плюсах и минусах

Плюсы здесь довольно значительные:

• Цельный лист . Первым и едва ли не главным достоинством считается монолитность кровли. При условии качественного соединения двойным стоячим фальцем вы, по сути, получаете цельный лист металла без разрывов и монтажных отверстий;
• Малый вес . Максимальная толщина металла 1,2 мм, но в большинстве случаев используются листы толщиной 0,5–0,8 мм, следовательно, такая кровля будет самой легкой среди конкурентов;
• Гладкое покрытие . На ровной и гладкой металлической поверхности снег практически не задерживается, но здесь есть нюанс: ввиду опасности не контролируемого схода снега на фальцевой крыше положено монтировать снегозадерживатели, на западе без них такой дом страховать не станут;
• Долговечность . Даже в моделях эконом класса, к примеру, сталь с полимерным напылением, гарантия стартует от 25 лет, а медные кровли, по заверениям производителей могут простоять и 100 лет;
• Пожарная безопасность . Металл не горит и не поддерживает горение.

Самые заметные минусы таковы:

• Шум . Действительно капли дождя будут барабанить по тонкому металлу довольно громко. Сейчас эта проблема решается при помощи шумоизолирующей подложки;
• Громоотвод . Любая фальцевая кровля должна заземляться, а в идеале на коньке желательно установить шпиль громоотвода, ведь при такой квадратуре вероятность удара молнии в металл увеличивается в разы;
• Подготовка . Для изготовления фальцевой картины нужен специальный прокатный станок, плюс для опрессовки фальцев потребуется узкоспециализированный инструмент. Но при нынешнем уровне сервиса все легко решается, картины можно заказать, а инструмент взять в аренду, сам проверял.

Как самому покрыть крышу железом

Профессия кровельщика-жестянщика (специалиста по металлическим кровлям) всегда высоко ценилась, и поверьте мне, не зря. Укладка фальцевой кровли своими руками возможна, но не стоит замахиваться на большие площади и сложные конструкции, лично я учился на небольшой бане, о чем собственно далее и буду рассказывать.

Иллюстрации	Рекомендации

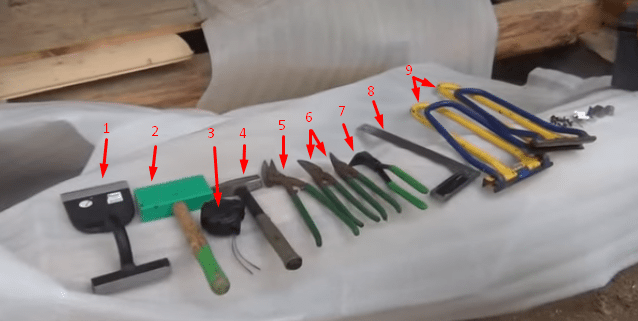

	Готовим инструмент . Для монтажа фальцевой кровли вам понадобятся: Шиляйзин - это своеобразная подмостка, с ее помощью загибается металл в сложных местах; Киянка деревянная или резиновая; Рулетка; Обычный молоток; Пеликан - ножницы для продольной резки металла; Правые и левые ножницы по металлу; Щипцы для фрагментарного подгибания металла; Угольник; Специализированные щипцы для обжима одинарным и двойным стоячим фальцем. Кроме того вам еще понадобится шуруповерт с набором бит.

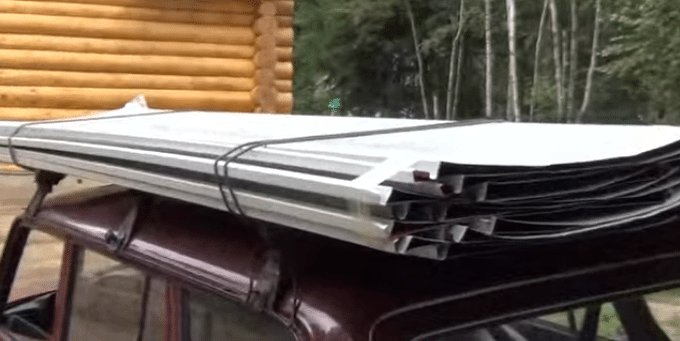

	Материалы : Фальцепрокатного станка у меня не было, поэтому я посчитал, сколько мне нужно картин, после чего съездил в ближайшую кровельную фирму и за небольшую плату в течение получаса мне все сделали.

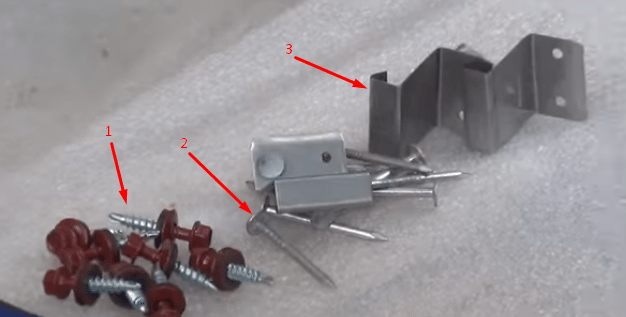

	Для крепления листов еще понадобятся: Саморезы кровельные с прессшайбой, лучше сразу брать с цветными головками, в тон кровле; Гвозди кровельные оцинкованные для крепления кляймеров; Неподвижные кляймеры. Существуют еще плавающие кляймеры, но их используют для крепления картин длиной более 10 м, так как коэффициент теплового расширения металла при таких размерах довольно серьезный.
	Карнизная планка . Первой прикручивается отделка карнизной планки, в качестве отделки мы используем полосу из того же металла, что и кровля. Важный момент: перед креплением к карнизу край полосы (25–30 мм) загибается по всей длине, на фото этот козырек обозначен красной стрелочкой. Сама же полоса фиксируется на карнизе саморезами с прессшайбой (на них указывают желтые стрелочки), шаг фиксации 60–80 см.
	Крайняя картина . По правилам крайняя картина должна иметь с обеих сторон внутренние фальцы, но чтобы не платить лишнего я просто взял обычную картину и, выровняв наружный фальц, загнул его по краю обычными щипцами. К наклонной карнизной планке лист крепится металлическими полосками при помощи кровельных гвоздей: Отрезаете ножницами небольшую полоску (примерно 150х30 мм); Нижний край полоски прибиваете к наклонной карнизной планке; Верхний край полоски загибаете вокруг листа, как на фото, шаг около полуметра.

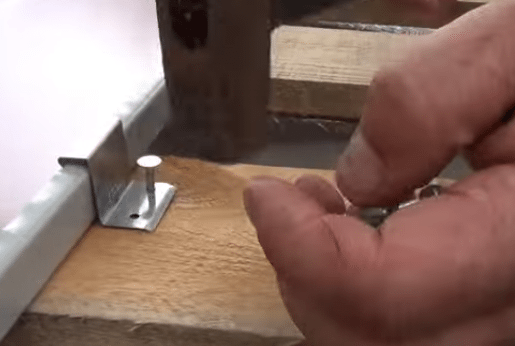

	Крепление кляймерами . Теперь с обратной стороны листа надеваете на внутренний фальц кляймер и прибиваете его к подкровельной обрешетке оцинкованными кровельными гвоздями, шаг около полуметра. Кстати, под фальцевую кровлю подкровельная обрешетка должна монтироваться с зазором не более 200 мм, а в идеале лучше планки набивать всплошную.
	Загибаем фальц . Следующая планка зацепляется за предыдущую, после чего фальц заворачивается и обжимается, выглядит это примерно так: На фото показано как наружный фальц следующей картины надевается на внутренний фальц предыдущей;
	Теперь берем щипцы для загиба одинарного стоячего фальца и по всей длине обжимаем соединение;
	Далее берем щипцы для загиба двойного стоячего фальца и обжимаем соединение еще раз;
	Слева показана схема обустройства двойного стоячего фальца ручными щипцами.
	Обустройство нижней кромки . Кровельное железо изначально крепится с напуском. Так вот, после того, как кровля обшита, нам нужно обустроить герметичный стык картин с отделкой карнизной планки: Карнизная планка у нас уже загнута, теперь мы отмеряем от края этого козырька порядка 20 мм, чуть подгибаем и обрезаем лишнее;
	Дальше руками обжимаем край картины вокруг козырька карнизной планки;

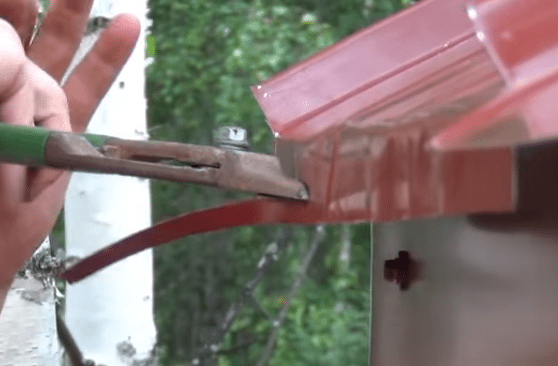

	После этого берем щипцы и капитально обжимаем края. В результате у нас получилось герметичное соединение между металлом карнизной планки и кровельными картинами. На карнизную планку потом будет навешиваться сливной желоб, но какой бы дождь ни был, влага под кровлю уже не проникнет. На боковом наклонном карнизе делаем наоборот: облицовку загибаем вокруг края картины (также как мы это делали с крепежными полосками), а потом обжимаем ее щипцами.
	Конечный результат.
	Звукоизоляция . За отсутствием опыта я в своей бане не учел проблему звукоизоляции, просто закрепил железо на подкровельную обрешетку. Теперь во время дождя я слышу барабанную дробь, но в бане это не сильно мешает, другое дело дом. Чтобы снизить шум, нужно изначально закрепить степлером на обрешетке слой звукоизоляции, к примеру, «Наноизол», «Технониколь» или хотя бы пенофол (вспененный полиэтилен).
	Обустройство конька . Для таких конструкций, как фальцевая крыша конек нужно обязательно делать вентилируемым, иначе под ним будет скапливаться конденсат и стропила начнут портиться. На схеме слева показан принцип такого обустройства: Сверху на подкладках монтируются 2 доски; После чего на них крепится коньковый профиль, который покупается отдельно.

Вывод

Конечно, металлическая фальцевая кровля обойдется вам дороже чем, к примеру, тот же шифер, но это покрытие из разряда тех, которые сделал и забыл о проблеме минимум на 20–30 лет. На видео в этой статье вы найдете еще массу тонкостей и нюансов по теме фальцевых крыш. Если остались вопросы, пишите в комментарии, чем смогу помогу.

CLASSICA и ELEGANT крепится непосредственно к обрешётке самонарезающими винтами через скрываемую при монтаже отгибку; между собой панели крепятся на самозащёлкивающийся фальц. Наличие рёбер увеличивает жёсткость панели при монтаже и транспортировке и уменьшает уровень шума от внешних воздействий в процессе эксплуатации кровли.

PRAGMATIC крепится к обрешётке при помощи кляммеров "PRAGMATIC" (рис. 14), между собой панели крепятся на самозащёлкивающийся фальц. Кровельные панели с г-образным фальцем крепятся к обрешётке при помощи кляммеров "STANDART" (рис. 15); между собой соединяются двойным стоячим фальцем при помощи ручного или механизированного инструмента.

Фальцевые панели изготавливаются на Заводе фасада и кровли «ИНСИ» по предварительно заявленным длинам, которые определяются в результате тщательных обмеров скатов крыши (основной размер: от карниза до конька).

2. Комплектующие

3. Обрешётка для фальцевой кровли

Монтаж фальцевой кровли производится по разреженной или сплошной обрешётке. Для предотвращения провиса стальных листов очень важно при монтаже соблюсти необходимый расчётный шаг обрешётки. В качестве обрешётки могут использоваться: металлический оцинкованный профиль ПШ-28 производства ЗАО «ИНСИ», деревянный брус 50x50, доска 32x100, которые крепятся снизу вверх (от карниза к коньку). От правильного устройства обрешетки в большой степени зависит долговечность кровли, потому что даже небольшой прогиб листов ослабляет плотность ее фальцев.

Для фальцевых панелей с самозащёлкивающимся фальцем рекомендуется использовать металлическую обрешётку. Если используется в качестве обрешетки деревянные доски или бруски необходимо следовать указаниям пункта 7.3 СП 17.133330.2011. КРОВЛИ.

При использовании металлической обрешетки и разряженной деревянной обрешетке, до её монтажа по стропилам рекомендуется уложить антиконденсатную пленку. В случае использования сплошной деревянной обрешетки или другим сплошным основаниям (настилам), рекомендуется непосредственно по настилу уложить специальную структурную пародиффузионную пленку. Данная пленка позволяет обеспечить:

• устройство постоянного вентиляционного канала для отвода конденсированной влаги, образовывающейся на внутренней стороне металлической кровли;
• предотвращение коррозии металла и гниения дерева;
• снижение шума от дождя и града.

В местах монтажа карнизов, ендов, примыканий к выступающим частям здания устанавливается второй профиль обрешётки, что придает дополнительную жёсткость панелям. В районе ендов шаг профилей обрешетки не более 200мм. В районе установки снегозадержателей необходимо установить друг за другом два профиля шляпных.

Для фальцевых панелей Standart при уклонах кровли 3-20° рекомендуется использовать деревянную обрешетку. По карнизу, по всему периметру следует выполнять в виде сплошного дощатого настила шириной не менее 700 мм. В разжелобках и ендовах обрешетку следует выполнять в виде сплошного дощатого настила шириной до 700 мм на каждом скате. Также рекомендуется применение сплошной обрешетки при сложной конфигурации крыши. В районе поперечного стыка фальцевых панелей должна укладываться доска шириной не менее 120мм. На ней формируют стык панелей при помощи лежачего фальца.

Обрешетка под кровлю должна быть ровной, без выступов и углублений; конек и ребра должны быть прямолинейными; нижняя доска карнизного свеса должна быть прямой. Деревянная обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна быть выше 12%. Чтобы предохранить древесину обрешетки кровли от загнивания и продлить срок ее службы, древесину пропитывают антисептиками, обмазывают или красят. Увеличивается срок службы древесины и если она в сухом состоянии покрывается олифой. Требования к деревянной обрешетке и ее монтажу перечислены в СП 17.133330.2011. По обрешетке уложить специальную структурную пародиффузионную пленку.

В конструкции утепленной кровли, для обеспечения вентиляции под кровельного пространства, необходимо применять контробрешетку, под которую крепится гидро-ветрозащитная мембрана, и лишь за тем обрешетка.

4. Монтаж кровли из панелей STANDART

Варианты стыковки панелей по длине, устройства карнизов, конька, отделки дымовых труб, вент шахт для кровель из фальцевых панелей Standart при различных уклонах рекомендуется принимать согласно СП 17.133330.2011. При минимальных уклонах 3°-10° необходимо применить герметизацию фальцевой кровли уплотнительной лентой Абрис С-ЛБ. Максимальная длина ската, при креплении фальцевой кровли неподвижными клямерами, должна быть не более 6 метров. При большей длине необходимо использовать «скользящие» клямеры. Месторасположения «скользящих» и неподвижных клямеров по длине панели принимать согласно СП 17.133330. 2011, приложение С.

Если с кровли предусмотрено устройство организованного водостока, то до монтажа кровельного настила необходимо закрепить держатели водосточного желоба. Они крепятся с шагом не более 750мм к стропилам или нижней планке обрешетки (см. монтаж водосточной системы).

Затем вдоль нижнего края ската крепится карниз. Крепление осуществляется самосверлящими оцинкованными винтами с плоской головкой (рис. 16)

5.2 Монтаж ендовы фальцевой крыши

На следующем этапе проводят монтаж элементов ендов. При монтаже используется только нижняя ендова. Крепление осуществляют самосверлящими оцинкованными винтами с плоской головкой, по краю ендовы, ближе к загибам. Стык ендов осуществляется с нахлестом не менее 200мм, верхние элементы должны заводиться на нижние элементы. Край ендовы фальцевой кровли выводится на карниз (рис. 17). На рис.18 изображен вариант крепления панелей к ендове. На расстоянии 100 мм от внутреннего сгиба ендовы наносится герметик для фальцевой кровли. На него укладываются фальцевые листы и притягиваются к ендове кровельными окрашенными в цвет кровли саморезами.

Перед началом монтажа фальцевых панелей своими руками необходимо выполнить контрольный обмер скатов с установлением плоскостности и перпендикулярности по отношению к линиям конька и карнизов. Диагонали прямоугольных скатов должны быть равны. Укладку фальцевой кровли можно вести как слева направо, так и справа налево, строго соблюдая направление: нижним замком в сторону последующего монтажа. Поэтому при подъёме панелей необходимо развернуть их с учетом направления монтажа. Для монтажа фальцевых панелей используются саморезы 4,8x22 с прессшайбой, а для комплектующих элементов и в местах нахлёста панелей по длине - 4,8x20 (для металлической обрешётки фальцевой кровли) или 4,8x35 мм (для деревянной обрешётки) с уплотнительной прокладкой. Крепление листов производится в каждую линию обрешётки. Каждая последующая панель выравнивается по скату, накладывается на предыдущую, защелкивается и после этого крепится к обрешетке. По карнизу и коньку фальцевые край панели закрепить саморезами 4,8х20 (4,8х35 для деревянной обрешетки) окрашенными с уплотнительной прокладкой, по два самореза на крепление. (рис. 19).

При устройстве продольных стыков листы монтируются снизу вверх. При длине ската более 6 м рекомендуется выполнять его составным из-за неудобства транспортировки и монтажа листов. Листы фальцевой кровли укладываются с нахлёстом по длине 200 мм. Смежные стыки должны располагаться не менее, чем в 400 мм друг от друга. Таким образом, плоскость кровли с длинным скатом обычно состоит из двух типоразмеров панелей "а" и "б". При этом длина панелей 1 и 2 отличается на величину разноса стыков (рис. 20).

При монтаже составного ската операции выполняют в следующей последовательности (рис. 21):

1) подрезать нижнюю часть "замка" с внешней стороны на панели 1 (рис. 22); 2) панель 1 закрепить саморезами к обрешётке; 3) панель 2 наложить на панель 1 с перехлёстом не менее 200 мм и закрепить саморезами к обрешётке; 4) подрезать нижнюю часть "замка" панели 3 (аналогично п. 1); 5) выполнить замковое соединение панели 3 с панелями 1 и 2; 6) закрепить панель 3 саморезами к обрешётке; 7) панель 4 накладывается на панель 3 с перехлёстом 200 мм и соединяется в "замок" с панелями 2 и 3; 8) закрепить панель 4 саморезами к обрешётке. Далее повторять операции с 1 по 8 пункты.

5.4 Фронтон

Фронтон-45 крепится таким образом, чтобы накрыть верхний фальц. Крепление фронтона производится в нижнюю отгибку (рис. 23). В случае, если производилась резка листа, необходимо край этого листа подогнуть вверх на 20-25 мм (рис. 23). Крепление фронтона осуществляется кровельными саморезами с уплотнительной прокладкой.

5.5 Конек

Конёк устанавливается на верхней грани скатов на готовый кровельный настил. Верхняя часть фальцевых картин подгибается вверх на 25 мм. Конёк может быть фасонный (полукруглый) или плоский. При монтаже холодной кровли с уклоном 25° и более крепление конька осуществляется кровельными саморезами в верхнюю грань фальцевого замка (рис. 24).

5.6 Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на фальцевые панели (у панелей по краю примыкания к стене выполняется отгибка вверх на 25 мм) и крепится к стене (рис. 25).

Выступающие из кровли кирпичные прямоугольные трубы обрамляются пристенным профилем согласно рис. 27-32. Количество профиля равно периметру проёма в плоскости кровли плюс 2 метра.

шаг 1 - Установка нижнего фартука трубы (рис. 26)

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки ("болгарки") делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце - элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 - Монтаж нижнего листа от трубы до карниза (рис. 26)

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина - не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа завести под нижний элемент фартука, а другой вывести сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон сделать отгибки с помощью ручного инструмента.

шаг 3 - Укладка фальцевых панелей (рис. 27)

Уложить фальцевые панели снизу и с боков трубы, предварительно в местах примыкания выполнить отгибку вверх на 25 мм.

шаг 4 - Установка пристенного профиля по низу трубы (рис. 28)

Установить пристенный профиль к нижней грани трубы, предваритель¬но подогнав его по ширине трубы, согласно рисунку. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы. Профиль крепится к трубе с помощью дюбелей с обязательной обработкой герметиком.

шаг 5 - Установка фальцевой кровли на боковые грани трубы (рис. 29)

шаг 6 - Установка на верхнюю грань трубы (рис. 301)

Установить пристенный спецпрофиль на верхнюю грань трубы. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбелями.

шаг 7 - Установка фальцевой панели сверху трубы (рис. 31)

Установить верхнюю фальцевую панель поверх пристенных профилей и боковых фальцевых панелей. Оставить зазор не менее 100 мм между нижним краем панели и трубой. Нижний край стоячего фальца (50 мм) обработать герметиком для фальцевой кровли.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50x50 (рис. 33)

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Количество водосточных труб определяется из норматива - не более 52 кв.м для трубы диаметром 100 мм площади кровли на одну водосточную трубу. Обычно число водосточных труб выбирается из эстетических соображений. Следует избегать устройства водосточной системы на северной стороне зданий в целях предотвращения её промерзания зимой.

В случае угрозы промерзания водосточной системы можно использовать системы подогрева желобов и труб.

Держатели желобов монтируются на расстоянии 0,75 м друг от друга, держатели трубы - не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух).

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.

шаг 1 - Установка держателей желоба

Монтаж водосливной системы начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).

шаг 2 - Разметка под держатели желоба

Согласно полученному результату, отметить на нижней обрешётке места установки держателей желоба.

шаг 3 - Загибка держателей желоба

Пронумеровать держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметить на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 - 2,5 см относительно линии уклона кровли (рис. 36).

шаг 4 - Крепление держателей желоба

Выравнивая место загиба с краем обрешётки, прикрепить держатели желоба самосверлящими оцинкованными винтами 4,8x22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50x50 для надёжного крепления держателей необходимо установить сдвоенный брус.

шаг 5 - Создание уклона

Подогнать два пристенных профиля по размерам боковых граней трубы. Установка профилей - по аналогии с установкой нижнего профиля. К фальцевым панелям пристенный профиль крепить на герметик с помощью кровельных саморезов с уплотнительной прокладкой.

шаг 6 - Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 38) Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморез¬ыми винтами 4,2x16 (рис. 38).

шаг 7 - Установка заглушек желоба

По торцам установить заглушки желоба (рис. 39).

шаг 8 - Установка желоба

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя (рис. 39).

шаг 9 - Соединение желобов

На месте стыка желобов установить соединительный элемент желоба (рис. 40 и 41).

шаг 10 - Монтаж углового колена

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 42).

шаг 11 - Монтаж трубы

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 43).

шаг 12 - Монтаж сливного колена

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания (рис. 44).

7. Снегодержатель и ограждение фальцевой кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и её вида. Крепление ограждения фальцевой кровли производится к обрешёточному профилю через фальцевую панель и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5x25 мм для металлической обрешётки и 5,5x60 мм для деревянной обрешётки. Крепить кровельное ограждение к одной фальцевой картине запрещается. Между собой секции ограждения крепятся на болтовые соединения (рис. 45).

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм. Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну другим к обрешоточному профилю через уплотнительную прокладку и лист металоочерепицы. Рекомендации по подбору количества кронштейнов, марки крепёжного элемента в зависимости от конструкции фальцевой кровли и снегового района строительства можно получить из программы, задав все необходимые параметры. Крепить кронштейн снегозадер¬жания к одному листу запрещается.

8. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130)° используются кровельные уплотнители Master Flash.

9. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве фальцевой кровли, нуждаются в антисептической и антипиреновой (противопожарной) обработке. Обработка может проводиться как до сборки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешетки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем).

10. Инструменты для монтажа фальцевой кровли

1. Шуруповёрт с шестигранной насадкой 8 мм.
2. Электрические высечные ножницы или ниблер.
3. Ручные кровельные ножницы.
4. Киянки (деревянные, каучуковые).
5. Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
6. Углошлифовальная машина ("болгарка"), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
7. Уровень, нивелир, отвес, измерительные инструменты и приспособления.

11. Внимание

Резка фальцевых панелей и комплектующих отрезными и углошлифовальными машинками ("болгарками") допускается только при условии защиты необрабатываемых участков от вылетающих опилок и последующей анти¬коррозионной окраски мест среза.

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли "ИНСИ", разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод "ИНСИ" не несет ответственности за убытки или потери, которые могут возникнуть при использовании изделий "ИНСИ" для выполнения несвойственных им функций.

Среди множества видов кровельных конструкций особое место занимает фальцевый. Но о нем у большинства людей сложилось недостаточно глубокое и качественное представление. Разобраться с особенностями и нюансами такого покрытия крайне важно.

Что это такое?

Фальцевая кровля становится сейчас все популярнее, и причина связана с такими преимуществами, как:

• стабильное качество;
• отличный уровень защиты от внешних негативных факторов;
• надежность.

Подобный кровельный материал неразрывно связан с русским классицизмом в архитектуре , и применяется эта конструкция часто при реконструкции первоначального облика исторических памятников. Но устройство фальца оправдано и при совершенно новом строительстве. Чаще всего его монтируют на скатных кровлях. Трудно найти другое решение, которое стабильно работало бы даже при угле наклона всего в 3 градуса.

Особенности изготовления

Производство фальцевых кровельных материалов самостоятельно не вызывает особых затруднений. Для этой цели применяют «рамки» (иногда называемые «хапами»), такие приспособления помогут создать фальцевый узел за пару шагов. Именно ручные машины помогают смонтировать кровлю со значительными уклонами либо имеющую нетипичную конфигурацию. Полуавтоматические системы ставят на место, где должен пройти шов, и проводят по нему тросом. Как результат, появляется сразу подготовленный фальц (двойной, стоячий).

Закономерно повышается скорость работы и качество ее (ведь полуавтомат очень слабо воздействует на пластиковый внешний слой). Рекомендуется именно такие системы применять при укладке длинных скатов. Электрические аппараты берегут много времени и сил, практически полностью ликвидируют риск ошибки. Работа сводится к выставлению приспособления в нужном месте, его запускают и следят за правильностью манипуляций. Рынок электрических фальцевых машинок сильно монополизирован, и наилучшие результаты дают аппараты от Schlebach.

Модель «Flitzer» помогает экономить материал, а заметно более дорогая модификация «Piccolo» способна сформировать фальц в виде буквы Г, покрывать материалом арочные крыши и использовать дополнительные наборы прокатных роликов.

Листовые фальцевые элементы, не имеющие поперечных швов, иногда монтируются самостоятельно без специализированного инструмента. Рулоны изготавливают целиком на строительной площадке, для этого применяется фальцепрокатный станок. В результате обработки создаются картины, имеющие двойной фальц и произвольно подобранную длину.

Рулонная технология производства фальцевой кровли получила такое название потому, что кровельные картины изготавливаются из металла, свернутого в рулон. На фальцепрокатном станке прямо на строительной площадке формируется картина нужной длины с двойным фальцем. Заготовки для окончательного получения фальцевых конструкций производятся российскими, германскими и болгарскими предприятиями. Выбор между ними – дело во многом субъективное, нужно ориентироваться на отзывы о практическом использовании различных конструкций.

Стоимость не всегда означает высокое качество изделий.

Фальцевая кровля образована долговечными веществами, хорошо переносящими коррозию. Она полностью герметична, поскольку отсутствуют сквозные крепежи.

Даже если деформируются несущие элементы постройки, закрепленные листы образуют практически неразрушающуюся систему. Фальцевые технологии могут быть применены на крышах очень сложной конфигурации, имеющих очень малый уклон. Даже квадратура почти неограничена в таком случае.

Но наряду с этими достоинствами, а также экономией кровельных материалов, отличной сопротивляемости погодным эксцессам, превосходными антикоррозийными свойствами и легкостью, нужно помнить и о недостатках.

Невозможно ничего добиться, если нет профессиональной подготовки, специальных установок. Высокая теплопроводность металла означает, что придется основательно утеплять крышу и устраивать кровельный пирог по всем правилам.

Стальной, алюминиевый или медный лист при выпадении дождя и града сильно шумит, а оттого потребуется делать дополнительные узлы и повышать уровень звукоизоляции. Невозможно отказаться и без монтажа снегозадержателей, поскольку только они дают гарантию, что внезапно сверху не сойдет миниатюрная «лавина».

Классификация

Фальцевая кровля может иметь разнообразные рисунки (текстуры). Шашку в течение многих веков используют на медных крышах, особенное распространение она получила на сооружениях христианского культа. Квадрат может иметь стороны 0,5-0,6 м, но чтобы придать ему объемный вид, стороны немного изгибают. Для крепления применяют кляммеры.

Окраска его весьма различная, и кроме классического желтого тона, может использоваться:

• оксидированный коричневый;
• тональность луженой меди;
• малахитовый цвет.

Объемная шашка стоит дороже, потому что создать ее сложнее. Но изумительный облик и визуальный объем оправдывает все затраты. Ромбы отличаются от шашек неравенством диагоналей. Такой оформительский шаг помогает максимально акцентировать внимание на вертикальной ориентации крыши. Величина ромбов подбирается индивидуально.

Объемные ромбы (иначе называемые лемехами) в прошлом применялись строго в культовой и дворцовой архитектуре. Но развитие технологий позволило сделать такой формат доступным для большинства людей. А вот фактура «чешуя» считается очень красивой, хотя использовать ее очень неудобно – такая кровля чисто декоративная, да еще и требует солидных знаний. Куда проще для начинающих строителей фактура «кирпичик». Подобное оформление может быть применено не только на крышах, но и на стенах.

По материалам

В производстве фальцевой кровли могут использоваться довольно разные виды металла.

Это в значительной мере влияет на длительность использования:

• Конструкции из оцинкованной стали служат четверть века. Нанесение полимерного слоя увеличивает это время на 5-10 лет.
• Медная крыша прослужит 100 лет.
• Алюминиевая кровля сохраняет свои качества примерно 80 лет.
• Цинк-титановая версия сложнее при работе, чем другие металлические системы. Но если технология не нарушена, срок ее годности почти неограничен.

Также фальцевая кровля может быть стальной с сочетанием цинкового и эмалевого слоев.

Наилучшие показатели имеют материалы с оболочкой из меди, которая не только очень хороша по своим параметрам, но и прекрасно обрабатывается.

Алюминий несколько хуже по практическим свойствам , но тоже вполне позволяет создать герметичную кровлю, причем с неординарным дизайном. Сочетание титана и цинка очень дорого, а если покрыть оцинкованную сталь эмалью, надежность и срок службы окажутся неудовлетворительными для потребителя. Потому простой оцинкованный металл можно считать наилучшим по соотношению стоимости и качества покрытия.

Если нужно добиться отличной защиты от ультрафиолета, предотвратить возгорание и облегчить монтаж на крышах любой формы, стоит применить алюминиевые конструкции. Легкость материала позволяет отказаться от мощных стропил и усиления фундамента. Стоимость их сравнительно невелика, но шум при падении дождевых капель больше, чем при использовании других материалов.

Алюминий не слишком прочен, и нежелательно ставить кровлю из него, если рядом есть более высокие, нежели сам дом, деревья (особенно плодовые).

Легкость и долговечность оцинкованных конструкций позволяет считать их уверенным претендентом на лидерство.

Эстетические свойства позволяют вписать такие крыши в какой угодно ландшафт и не думать особо о выборе архитектурных стилей. Пройдет несколько лет, и благородная патина покроет верхнюю часть здания, придаст ей шикарный внешний вид. Если же воспользоваться определенными технологическими приемами, такой эффект появится гораздо скорее. Оцинкованное покрытие нужно хранить и перевозить очень тщательно, чтобы на него не попадала влага. Если этого не сделать, появится скверный белесый налет.

По типу соединения

Но даже если понятно, какой тип материала лучше выбрать, возникает вторая проблема – оценка различных типов соединения. Каждый продавец и изготовитель будет убеждать, естественно, в преимуществах именно своего решения. Правильный ответ прост: подходящее соединение – это то, которое позволяет решить конкретную задачу. Продолговатые полосы нужно крепить на стыках при помощи стоячего фальца в вертикальной плоскости и лежачего – по горизонтали. Закрыть фальцевое соединение можно как собственными руками, так и с использованием специальных приспособлений.

В большинстве случаев кровлю монтируют при помощи самозащелкивающегося вида фальца, он ускоряет монтаж и делает работу проще.

Листы оснащены кромками, изначально готовыми для закрепления. Двойной замок считается наиболее надежным вариантом соединения. Кликфальц ставится без использования дополнительных инструментов, кромки картин соединяют при помощи слабого нажатия. Если уклон крыши сравнительно невелик, лучше применять конструкции с двойным кликом.

Все крепежные узлы, в отличие от профлиста, скрываются под слоем покрытия. Места нахлеста служат для сцепления, при этом используется кляммер, который захватывает своим крюком рулон листа. Одинарный фальц может использоваться только в том случае, если наклон кровли составляет минимум 10 градусов. Двойное соединение более прочное, и кроме закаточных машин, может быть создано гибочными станками. Чтобы повысить устойчивость конструкции к попаданию воды, можно применять особый ленточный уплотнитель.

По форме выпуска

Смонтировать фальцевую кровлю весьма сложно, и эта работа требует значительного уровня подготовки от исполнителя. Есть два основных метода сделать это – рулонный и листовой. Первый тип относительно прост и может быть применен практически в любых условиях, но понадобится готовить листы строго заданной длины. Монтировать фальцевую кровлю таким способом можно в двойном режиме. Подгонять нужно будет каждый лист, при этом чертежи для укладки материала по каждой крыше нужно готовить всякий раз по разному.

Рулонный монтаж проходит так:

• рулоны заправляются в станок;
• их прокатывают и разрезают;
• заготовку кладут на обрешетку и ставят кляммер;
• оформляют фальцевый шов.

Размеры

Четких линейных размеров фальцевая кровля не имеет. Ведь она собирается и готовится к использованию непосредственно на строительной площадке. Но вместе с этим стоит иметь ввиду, что наивысшее качество достигается, если листы полностью накрывают друг друга. Отступ от края должен составлять 1,5 м, а укладочный шаг – 0,7 м. Основная плоскость крыши делается из листов черной кровельной стали, толщина которых составляет чаще всего 0,6 мм.

Выбор типа и величины обрешетки определяется одним непременным условием – поверхность не должна прогибаться под всеми заложенными в проект нагрузками.

Вес 1 м2 фальцевой кровли толщиной 0,6 мм составляет 5,9 кг, а если выбрать материал толщиной 0,7 мм, масса вырастает уже до 7,4 кг. Эти цифры относятся к тонкому листовому прокату стали с цинковым внешним слоем. Если взять кровельное покрытие наименьшей реализуемой толщины (0,4 мм), масса 1 кв. м сократится до 5 кг. Готовая фальцевая картина немного тяжелее, поскольку к профилирующему материалу добавляются замки, но разница составляет несколько десятков граммов, так что обращать на нее внимание не стоит.

Цвета

Цветная фальцевая кровля формируется за счет нанесения специальных декоративных слоев, причем полимерное покрытие куда совершеннее порошковой окраски – оно не отслаивается такими впечатляющими темпами. Сэкономить на внешней отделке помогает выбор в качестве покрытия полиэстера. Такой пластик может придавать основанию самые разные цвета. Если нужна матовая поверхность, чаще всего берут пурал, он более гладкий, и слой этого материала толще – 50 мкм.

Благодаря такому свойству возрастает износостойкость и механическая крепость, но при этом увеличивается и общая стоимость.

При подборе тона стараются ориентироваться на стилевую принадлежность постройки.

Скандинавский формат домов чаще всего покрывается черной кровлей. Стиль хай-тек гораздо лучше сочетается с изящными серебристыми отливами. Существует некоторое количество типичных цветов, среди которых – зеленый, кремовый, синий и иные. Более точный перечень надо уточнять у конкретных производителей. Изготовление фальцевой кровли нетипичного окраса вполне возможно, но плата за него расчитывается дополнительно.

Необходимые инструменты

Фальцепрокатный станок – совершенно необходимый атрибут при подготовке и установке фальцевой кровли. Ведь листы металла нужно обрабатывать бережно и притом очень интенсивно. Понадобятся и другие элементы. Сам материал продается в рулонах и изначально разрезается в соответствии с размерами определенного строения. При работе с ним используют как ручные, так и электрические инструменты.

Если нужно обработать металл на кровле значительной площади, предпочтительны электрифицированные машины, способные автоматически сформировать фальцевые швы.

Судя по опыту эксплуатации, рентабельность достигается при работе со швами от 10 м и более. Первоначально производится загиб фальца, потом его окончательно обжимают. Если применить полуавтоматические приспособления, удается повысить скорость выполнения работ в несколько раз и даже увеличить их качество. Фальцезакаточные системы используют в основном при крупном строительстве, когда требуется изготавливать широкий спектр доборных элементов в кратчайшие сроки.

Станки предварительно настраиваются в соответствии с запросом заказчика (к примеру, на ендову).

Техника может сама по себе, без помощи людей:

• размотать рулон;
• отмерить нужные точки и линии;
• произвести разрез в продольной и поперечной плоскостях;
• доработать кромки до идеального состояния.

Размечать кровельные картины нужно с помощью рулетки, линейки, карандаша и угольника. По мнению квалифицированных кровельщиков, закатать фальц вручную не получится, если не использовать киянку. При работе в труднодоступном месте большое значение имеет фальцевый молоток, распознаваемый по укороченной ручке.

Все инструменты стоит брать с пластмассовыми наконечниками, они проявляют себя гораздо эффективнее обычных вариантов.

Непременно следует иметь при себе ножницы по металлу, причем как левые, так и правые.

Ручной обжим шва достигается с использованием так называемой «рамки» , ее рабочая длина – 220 мм. Дополнительно стоит взять оправочную лопатку и особые клещи, облегчающие вскрытие деформированных случайно фальцев. В набор домашнего мастера войдут также плоскогубцы, стамеска и напильник. Пользоваться дрелью не слишком практично, куда лучшие результаты при работе демонстрируют шуруповерты.

Порядок работ по монтажу

Чтобы обустроить кровлю по всем правилам, нужно или дожидаться, когда температура воздуха будет приемлемой, или растягивать сверху тент, чтобы гарантировать герметичность. Но независимо от сезона, самым первым шагом, позволяющим сделать качественную фальцевую кровлю, оказывается сбор необходимой информации. Нужно знать все о том, как будет использоваться строение, насколько долговечным должно быть это решение, каковы эстетические и практические требования к крыше. При подготовке и расчетах потребности в материале ничего придумывать не нужно – достаточно ориентироваться на соответствующие разделы СНиП.

Крепление медных фальцевых кровель должно производиться или по неразрывной, или по разреженной обрешетке. Во втором случае особое значение приобретает точность шага конструкции. Если она нарушается, стальные листы могут прогибаться, вслед за этим швы ослабляются, иногда вовсе деформируются. Под самозащелкивающиеся фальцы и в ряде иных случаев обрешетка делается из оцинкованных профилей.

Согласно действующим правилам, сплошной монтаж ее должен производиться на таких участках, как:

• карнизные свесы;
• разжелобки;
• точки примыканий к стенам.

Обязательно использовать именно такую схему и в том случае, когда конфигурация кровли очень сложная. Фальцевая технология подразумевает в первую очередь минимальный угол наклона от 14 градусов. Если он меньше, нужно обязательно ставить двойной фальц на сплошном основании. Жесткие крыши отличаются повышенными требованиями к подкровельному пространству: там должен очень строго исполняться режим по влажности и температуре.

Грамотное формирование кровельного пирога помогает сократить риск возникновения конденсата, ослабив угрозу коррозионных процессов.

Разобравшись с основными моментами, приступают к выполнению работ.

Стандартная инструкция предусматривает подготовку картин непосредственно на строительной площадке. Разметка металлических листов проводится вручную, даже если последующая подготовка будет выполняться автоматикой. Детали с лежачими фальцами собирают в картины, длина которых равна длине ската. Загибая боковые кромки, можно получить стоячие фальцы. На втором этапе работы элементы поднимают и наверху связывают боковины картин стоячими фальцами.

Далее их прикрепляют на обрешетке при помощи кляммеров. Один из концов вводится в стоячий фальц там, где тот изгибается, а другой крепят на брус. Отверстия подающих и выводящих воздух труб следует перекрывать фартуками из оцинкованной стали. Так в общих чертах выглядит традиционная технология обустройства фальцевой кровли.

Рулонная методика не требует создавать поперечные фальцы, а потому риск протечек оказывается намного меньше.

Когда картины соединены, следующий шаг – упрочнение связи между частями при помощи силиконового герметика. Обязательно потребуются кроящие станки, закаточные машины и другое специализированное оборудование. Рулонный метод целесообразно применять, если нужно задействовать сталь с качественным полимерным покрытием. Повышается герметичность покрытия, а при работе получается намного меньше шума, чем обычно. Что немаловажно, рулонная методика работает и на скатной крыше, независимо от наклона отдельных скатов, от их величины и конфигурации.

Когда используются панели с самозащелкивающимся фальцем, целесообразно монтировать обрешетку из металла.

Согласно технологическим требованиям, ее монтажу должно предшествовать размещение антиконденсатной пленки на стропилах. По сплошным основаниям рекомендуется выкладывать структурную пленку с повышенным уровнем паровой диффузии. Благодаря ей сохранность узлов кровли значительно повысится, как и их срок службы. Там, где расположены карнизы, примыкания к выступам здания и ендовы, монтируется второй профиль обрешетки, увеличивающий жесткость панелей.

Места, отведенные для монтажа снегозадержателей, оборудуются парой шляпных профилей. Конек крепится на верхние приподнимаемые дополнительно грани картин. Как вариант, можно поставить его на перфорированную планку в форме буквы Z, удерживаемой саморезами на кровельных панелях. У заказчиков есть выбор между плоскими и полукруглыми коньками. На этой и любой другой выступающей части требуется поставить заглушки – вся работа сводится к отгибанию листа в сторону.

Окна, проделанные в крышах, дымоходы и прочие отверстия перекрываются всегда фартуками и пристенными профилями. Исправить несоответствие между шириной листов и размерами крыши можно, начав монтаж с левой стороны. Завершающий лист срезают с поворотом за крышу в 30 см. Если недостающее для центровки расстояние совсем маленькое, просто оставляют выпирающие части листов, но поднимают их кверху, чтобы четче выдержать контур. К сведению: обычно поверх обрешетки еще ставятся рейки под установку ветровых планок.

Вентиляция

Прочность и надежность металлических крыш, в том числе и фальцевых, оборачивается серьезной проблемой – накоплением конденсата. Лишь качественная вентиляция позволяет справиться с этой трудностью, причем она должна быть сильнее простой. Очень важна вентилируемая обрешетка, в которой делаются промежутки. Шаг обрешетки под фальцевой конструкцией должен быть маленьким, а в идеале вообще стоит предпочесть сплошную подложку. Если очевидно, что естественная вентиляция не сможет справиться со своими задачами, целесообразно применять аэраторы либо дефлекторы (минимум 2, точное число определяется площадью).

Какой бы надежной ни была фальцевая кровля, как бы тщательно не подходили к ее проектированию и строительству, все равно со временем ремонт становится остро необходим.

Сделать его нужно, если:

• возникают протечки на швах;
• герметичность на стыке дымохода и покрытия не обеспечена;
• появляются признаки механических разрушений;
• виден прогиб кровли;
• замечено много мест незначительного износа.

Во всех этих ситуациях нужно сначала выяснить, требуется ли тотальная замена кровельного покрытия или достаточно будет корректировать проблемы в отдельных местах.

Даже если сами швы не вызывают беспокойства, все равно их нужно тщательно проверять. При выявлении протечек их прокатывают, дополнительно обрабатывая герметиками. Наилучшие результаты достигаются при использовании герметизирующих смесей на основе битума или бутилкаучука. Проблемы со стыками кровли и дымохода устраняются только после оценки герметичности профиля в этих местах.

Далее поломанные части профиля меняют, прикрепляют новые детали на дюбели и смазывают герметиком. Бороться с отверстиями в кровле без полной замены фальцевых картин и заделки всех швов удается крайне редко. В лучшем положении оказываются владельцы домов, которые укрыты сверху листами меди. Ее недостатки исправляются при помощи лужения, то заплатки обязательно перекрывают специальной смесью, которая устраняет визуальное различие нового и старого покрытия. Более серьезная проблема – прогиб крыши в целом.

Тут уже работой с одним покрытием обойтись будет невозможно. Обязательно потребуется оценить состояние обрешетки, балок и стропил.

Почти всегда приходится переделывать и укреплять стропильные конструкции, менять вышедшие из строя их элементы. Наиболее сложным делом оказывается полная замена прежней крыши. Положить вместо нее новую можно даже без демонтажа имеющейся конструкции.

Предварительно загибают при помощи молотка все швы, затем кладут новую обрешетку, и уже по ней формируется готовое покрытие. Преимуществом такого шага можно считать сохранение прекрасного внешнего вида и усиленную герметизацию подкровельного пространства. Но нужно внимательно оценить состояние исходных элементов, а также выяснить, выдержит ли здание увеличившуюся нагрузку. До ремонта следует убрать с листов мусор, для этого используют только веники или метлы без жестких волокон. Оставшиеся загрязнения убираются при помощи грубых и мягких щеток из металла.

Осмотру желобов и разжелобков, в которых коррозия появляется чаще всего, нужно уделить повышенное внимание. Все зачищенные от ржавчины места окрашиваются дополнительно краской для наружных работ. Поиск трещин ведут в светлые часы, причем попарно, одновременно осматривая кровлю изнутри и снаружи. Выявив деформацию, работающие внутри стучат по крыше, а на ней отмечают проблемное место мелом. Если листы растрескались, придется ставить заплаты на всю их ширину; только повреждения гребня или участков около него могут быть устранены локальными мерами.

Дыры, диаметр которых менее 3 см, могут быть заделаны без заплат. Пробоину очищают от загрязнений и следов коррозии, то же самое проделывают и в радиусе 3-4 см вокруг. Проблемную область заделывают при помощи мастики, сделанной из сурика. Далее льют жидкий битум и кладут кровельную мастику. Заделывать отверстие нужно и изнутри, и снаружи, в противном случае результат будет ненадежен.

Также незначительные изъяны можно устранить при помощи брезента, старых мешков или иной плотной ткани.

Сама материя должна быть целой, сухой; отрезанные точно по размеру латки четверть часа выдерживают в масляной краске. Затем их извлекают, отжимают и кладут на пораженное место. Чтобы заплатка удержалась на нем, используют щетку, особенно тщательно нужно гладить ей по краям. Сушка занимает 5-7 суток, потом ее нужно окрасить, только потребуется убрать налетевшую пыль.

Сколько бы ни хвалили суперсовременные кровельные покрытия, но металл, проверенный веками, никогда не выходит из моды. И когда вы видите изумительно красивую крышу, сияющую на солнце так, что невозможно смотреть, то знайте - перед вами фальцевая кровля, о которой сегодня и поговорим.

Фальцевая кровля: описание и свойства

Фальцевые кровли на протяжении многих столетий олицетворяли собой престиж и богатство. Самые известные постройки былых времён увенчаны фальцевыми кровлями. Кёльнский собор и Екатерининский дворец, романтический замок Нойшванштайн, показанный во многих исторических фильмах, Вестминстерский дворец и Эрмитаж - лишь малая часть европейского зодчества с использованием фальцевых систем.

Фальцевые кровли были популярны издавна как в Европе, так и в Российской империи, поэтому сейчас при реконструкции зданий для воссоздания былой красоты и передачи исторической достоверности часто используют именно этот вид кровельных систем

Конечно же, за многие века сам металл и методы его крепления претерпели большие изменения. Металлические листы получили защитное покрытие, стали значительно тоньше, благодаря чему превратились в рулонные материалы, удобные для покрытия крыш любой конфигурации. А после того как был изобретён двойной фальц, металлические кровли стали широко востребованы среди застройщиков как экономичные, незаурядные, эстетически привлекательные и высокотехнологичные кровельные настилы.

Фальцевые панели позволяют укрывать простые и сложные крыши любых площадей, какого угодно рельефа и формы - прямые, косые, выступающие далеко за пределы стен, изогнутые

Фальцевая кровля - это покрытие из меди, цинкового сплава, алюминия и оцинковки на основе отдельных панелей (картин), выполненных из листового или рулонного проката. Фальцевой её называют благодаря особому соединению металлических фрагментов - фальцеванию, что делает такие кровельные системы оптимальными по соотношению стоимости, долговечности, простоты укладки и красоты.

Фальцевая кровля не выходит из моды, поэтому всё чаще можно увидеть постройки со стильным фальцевым покрытием, преимущества которого оценили владельцы

Видео: лучшие кровли - фальцевые

Материалы для фальцевой кровли

Вопрос стоимости фальцевой кровли волнует многих. Если учесть, что фальц - технология, а не материал, то разброс цен может быть значительным в зависимости от исходного для изготовления картин (фрагментов) сырья. На сегодняшний день для фальцевых панелей используют следующие виды металлов.

1. Оцинкованная сталь (ГОСТ 14918) с полимерным слоем - самый, пожалуй, распространённый материал для фальцевого покрытия, в основе которого лежит холоднокатаный стальной лист толщиной до 0,55 мм, подвергшийся с двух сторон горячей оцинковке. Вследствие этого кровельная сталь не боится коррозии и хорошо сцеплена с последующими слоями. То есть довольно прочная, не будет отслаиваться, а значит, сохранит свой респектабельный вид на протяжении всего срока эксплуатации. Сверху оцинковка покрывается цветным полимерным напылением - полиэстером, матовым пуралом, пластизолом, пуретаном или пурексом.


   Сталь оцинкованная подходит практически для всякого вида кровли с любыми недостатками, поскольку сама по себе она довольно эластичная, лёгкая и удобная в применении

2. Кровельный алюминий (ГОСТ 21631) - не менее популярный материал для изготовления фальцевых картин - лёгкий, долговечный, пластичный, функциональный и коррозиестойкий. Особенно востребованы алюминиевые кровли Prefa и Kalzip, отличающиеся богатой цветовой палитрой и необычным составом, разработанным специально для фальцевания, что без труда позволяет монтировать панели на арках, куполах, мансардах и даже облицовывать фасады сложной геометрической формы.


   Лёгкий, прочный и долговечный кровельный алюминий укладывается способом проверенным веками - фальцовкой

3. Медная кровля марки М 1 (ГОСТ 859) - самое красивое покрытие с вековой жизнестойкостью и полной антикоррозийностью. Кровля-хамелеон - так её называют профессионалы за уникальную способность с годами менять цвет. Вначале она приобретает коричневый оттенок, спустя 2–3 года становится тёмно-шоколадного колера, затем матово-чёрного и лет через 10–15 полностью покрывается малахитово-зелёной патиной. Чтобы ускорить этот процесс, кровельную медь подвергают патинированию - искусственному состариванию.


   Пиком красоты фальцевой медной кровли считается зелёный оттенок, который она приобретает по прошествии времени

4. Титан-цинковое покрытие Ц-2 (ГОСТ 3640) - сплав цинка (99,71%) с медью (0,12%) и титаном (0,17%), который вобрал в себя самые лучшие свойства этих металлов. Отличается благородством, солидностью, высокой пластичностью и столетним сроком службы, но требует профессионального подхода при монтаже.


   Кровля из титано-цинкового сплава придаёт зданиям особый шарм и обеспечивает электромагнитную защиту

Одним словом, выбрать есть из чего - от бюджетной оцинковки по цене 400 р./м² до элитного цинкового и медного проката стоимостью 2500–3500 р./м². Цена колеблется в зависимости от свойств и толщины металла, плотности цинкования, а также установленного срока эксплуатации. В частности, средний срок службы оцинкованной фальцевой кровли лет 12, после чего потребуется её обновление и покраска каждые 3 года, а медные и цинковые панели при грамотной укладке прослужат без проблем более 150 лет. Тонкий металл без защитного полимерного покрытия обойдётся дешевле, но как показывает практика, недолговечен, да и выглядит не так изысканно, как панели с пураловым или пуретановым напылением.

Фальцевые картины изготавливаются из рулонной и листовой оцинкованной стали с покрытием на полимерной основе или без него

Однако не только выгодой нужно руководствоваться при выборе материала, но и учитывать:

• местные погодные условия;
• назначение здания;
• ветровую и снеговую нагрузку в регионе;
• показатели влажности и температурных перепадов.

Хотя фальцевые системы лёгкие и позволяют сэкономить на стропильном каркасе, т. е. использовать более дешёвые пиломатериалы меньшего сечения, это не должно идти вразрез нормативным актам - СП 17.13330.2011, СНиП II-26–76*, СНиП 3.03.01–87 и 12–01–2004, которые необходимо соблюдать при возведении металлических кровель.

Фальцевые панели различаются по технике изготовления. Традиционным считается устройство кровли из листового металла. Однако такие полотна ограничены размерами сырья, поэтому целесообразно использовать металлические листы для создания коротких картин.

Каждый вид фальцевых панелей рассчитан на укладку в конкретных условиях, поэтому иногда преимущество отдаётся коротким изделиям из листового проката

Иное дело - изготовление панелей из рулонного материала. Картины могут иметь любую длину, что позволяет максимально избежать лежачих фальцев, которые являются основными источниками протечек. К тому же рулонная технология намного проще и не требует высокой квалификации. Благодаря этому можно уменьшить финансовые расходы, самостоятельно изготавливая картины, а также доборные и формирующие элементы из металлических обрезков - коньки, парапеты, откосы и отливы, карнизы и фронтоны, дымники, водосточные желоба, ендовы и прочее, покупка которых составит как минимум 20–30% стоимости всех материалов. Да и цельные полотна на скатах делают кровлю намного интереснее.

Рулонная технология позволяет производить фальцевые картины любой длины непосредственно на стройплощадке

Видео: изготовление доборных элементов на самодельном листогибе

Виды соединений

Фальц - это шов, полученный при соединении двух элементов. Проще говоря, если взять два листа, прижать их кромками, а затем загнуть оба в одну сторону и запрессовать край, то получится фальцевое соединение. От техники загиба такого замка зависит внешний вид кровли и её эксплуатационные характеристики.

По внешнему виду различают:

По степени уплотнения фальцевые швы бывают:

Видео: кликфальц или двойной стоячий

Дополняют фальцевое соединение кляммеры - узкие стальные полоски, предназначенные для скрытого крепления, которые одним концом размещают внутри фальцев, а другим фиксируют к обрешётке. Кляммеры бывают жёсткими и плавающими. Жёсткие допустимо применять для прочной фиксации коротких панелей, чтобы не дать им сдвигаться относительно основания. Плавающие (скользящие) кляммеры используются для крепления длинных картин, что обусловлено возможным термическим расширением покрытия.

Применение кляммеров позволяет скрыть с поверхности укрывного материала крепёжные и соединительные детали, к тому же после закрытия фальца кляммеры прочно держат фальцевые полотна, обеспечивая высокую надёжность крепления

Существует ещё один вид фальцевого соединения, который уходит корнями в далёкое прошлое - реечный фальц, основанный на использовании деревянного бруска, проложенного между панелями и зафиксированного к обрешётке. Фальцевые кровли с применением бруска более рельефны и прочны, поскольку даже широко распространённый двойной фальц уступает реечному по надёжности.

Системы соединения панелей с помощью реечного фальца отличаются наличием деревянного бруска, к которому примыкают подогнутые боковые части картин, в результате чего образуется очень рельефное покрытие

Видео: реечный фальц, обзор

А вот сейчас мы подошли к самому интересному моменту. О нём мало кто говорит и уж точно не «доброжелательные» продавцы и нанятые подрядчики, поскольку цели у них и у застройщика разные. По большому счёту только будущих владельцев волнует качество и надёжность кровли.

Запомните - устройство фальцевой кровли без использования вязкого однокомпонентного полиуретанового герметика недопустимо.

Ни один вид соединения, никакая технология изготовления картин не помогут герметично смонтировать кровлю, если не заложить внутрь фальцев качественный и стойкий к ультрафиолету герметик. После застывания он становится обычной резиной, намертво склеивающей металлические поверхности.

Абсолютная герметизация металлической кровли достигается путём закладки герметика по всей длине фальцевого шва

Виной этому тепловое расширение металла, в результате чего внутри фальцев при весеннем солнышке появляются пустоты. Талая вода в это время устремляется в водосточные желобá, которые вначале весны наполнены мусором, сосульками и снегом. Эта преграда заставляет водяные потоки искать другие пути, которыми становятся пустоты в фальцах. Ночью при понижении температуры вода в фальцах превращается в лёд, который также расширяет пространство в фальцах. Два-три таких весенне-осенних периода и от первоначальной герметичности кровли не останется даже намёка.

Преимущества и недостатки фальцевой кровли

Поскольку фальцевая кровля является продуктом металлопроката, то нет ничего удивительного, что она имеет свои сильные и слабые стороны.

Достоинства фальцевых систем выражены в следующих показателях.

1. Долговечность. Безусловно, это вопрос спорный, но благодаря цинкованию и другим мерам по защите от коррозии удалось значительно повысить срок службы металла, который сам по себе достаточно сильно подвержен окислению.
2. Скрытая система фиксации является дополнительной гарантией от протечек.
3. Малый вес покрытия не требует усиления несущих конструкций.
4. Гибкость сырья, лёгкость в обработке и несколько вариантов монтажа позволяют использовать металлические панели на сложных кровельных конструкциях.
5. Простота ремонта и хорошая антикоррозийность.
6. Разнообразие текстур и расцветок, а также гладкость и красота покрытия.

На этом, пожалуй, достоинства заканчиваются. Рассмотрим недостатки, среди которых:

• плохая шумоизоляция, что, правда, можно исправить прокладкой звукоизоляционных уплотнителей;
• способность накапливать электричество, отчего при монтаже необходимо предусмотреть молниезащиту, хотя в этом вопросе нужен совет специалиста, чтобы по незнанию не усугубить поражающие факторы;
• малая сопротивляемость механическим повреждениям;
• а также то, что простая оцинковка смотрится не слишком презентабельно, а медные и цинковые покрытия стоят дорого.

Видео: достоинства и недостатки фальцевой кровли

Грохот фальцевой кровли - основная причина отказа от её использования. Хотя от ветра шумит любое металлическое покрытие и поводов для этого много. С ними нужно разбираться в каждом конкретном случае. Чтобы устранить или существенно уменьшить шум металлических полотен, специалисты рекомендуют сделать несколько важных доработок.

1. Исключить возможность передачи вибрации снаружи внутрь дома по элементам стропильной системы. Для этого нужно уложить звукоизолирующий материал с хорошими акустическими свойствами под каждую рейку (брус) контробрешётки и обрешётки, чтобы плотно связать их с несущим каркасом.
2. Использовать для фиксации контробрешётки, обрешётки и лобовых досок исключительно саморезы, которые не ослабляют крепление при усыхании древесины.
3. Применить изоляционные уплотнители в торцевых, карнизных и коньковых узлах, а также вдоль центральной оси панелей с изнаночной стороны, чтобы понизить силу шумовой волны при прохождении через центр провисания металла.
4. Уложить качественный утеплитель с высокими звукоизоляционными свойствами и правильно рассчитать его толщину согласно особенностям региональных температур.

Видео: какой должна быть толщина утеплителя

Ведущие производители фальцевой кровли

Рулонная технология создания фальцевых кровель, а также герметичность и надёжность самого фальцевого соединения объясняют растущую популярность этих конструкций как для жилых и административных городских объектов, так и для частного домостроения. В настоящее время на отечественном рынке широко представлена продукция российских и зарубежных производителей, среди которых лидирующие места по праву занимают следующие компании.

1. Завод Grand Line (Санкт-Петербург) - специализируется на изготовлении фальцевой кровли с прошивкой картин двойным фальцем и автофальцем, а также наличием гвоздевой полки для быстрой и удобной фиксации металлических фрагментов к обрешётке. Продукция Grand Line рассчитана на широкий круг потребителей - от картин Profi с дополнительными рёбрами жёсткости, существенно повышающими звукоизоляционные свойства металла, что весьма актуально для длинных полотен, до кликфальцевой кровли Mini с уменьшенной шириной панелей, предназначенной для малых архитектурных форм. Цена колеблется в пределах 350–800 р./м².


   Grand Line производит фальцевую кровлю с дополнительными рёбрами жёсткости, которые придают длинным кровельным картинам прочность, увеличивают срок их службы, а также избавляют от возможных деформаций и бликов

2. Кровля Ruukki появилась на рынке в 2004 году. Под этим брендом выпускается продукция старейшей всемирно известной компании Rannila Steel Oy (Финляндия), завоевавшей признание застройщиков надёжностью и безупречным качеством своих изделий. Отличием кровли Ruukki является толщина цинкования - 275 г/м², что гарантирует долговечность покрытия - 40 лет для стали и 25 лет для полимерного слоя. Но это же диктует и цену - от 900 р./м² за серию Classic C с полиэстеровым наслоением до 1800 р./м² за Classic Silence с покрытием Pural Matt 50 мкм.


   Фальцевая кровля Ruukki выглядит стильно, актуально и совместима с любыми архитектурными изысками, а классический вид фальцевых картин позволяет успешно применять их в реставрационных работах

3. Компания «Инси» (Россия) занимается фальцевой кровлей с 1994 года. Её продукция рассчитана на покрытие кровель с разным уклоном - от 3º для серии Standart до 25º для моделей типа Classica, Elegant, Pragmatic. Особенностью «Инси» является симпатичная ценовая политика - 400–600 р./м² и множество цветовых оттенков по системе RAL.


   В отличие от других производителей фальцевых кровель компания «Инси» имеет свою покрасочную линию, что позволяет изготавливать панели любых эксклюзивных расцветок

4. Торговая марка Kalzip - подразделение Tata Steel Europe - с 1968 года производит алюминиевые кровельные и фасадные системы. Продукция Kalzip - новые идеи в архитектуре с неограниченным разнообразием форм, а также великолепными акустическими и теплотехническими показателями. Возможна укладка панелей Kalzip на холодных и тёплых кровлях с уклоном от 1,5º. Высоко котируются на мировом рынке кровельные системы со встроенными фотоэлементами для получения энергии из солнечных лучей. Цены на оригинальную продукцию Kalzip не афишируются, поэтому информации по этому вопросу нет. Но надо полагать, что с такими возможностями обустройство фальцевой кровли обойдётся недёшево.


   Благодаря широким возможностям конструкции, свойству алюминиевого профилированного листа принимать различную конфигурацию и привлекательному дизайну кровельные системы Kalzip позволяют архитекторам реализовывать самые амбициозные замыслы

5. Заслуживает внимание продукция ПО «Имада» (Беларусь), выпускающего фальцевые картины из проката известных сталелитейных гигантов - ArselorMittal (Бельгия) и ThyssenKrupp (Германия), а также фальцевая кровля RetroLine (компания «Прушиньски»).


   Фальцевая кровля RetroLine из оцинкованного металла от польского производителя Blachy Pruszynski выпускается по новейшим технологиям с учётом исторических традиций

Видео: новинка Ruukki Silence - бесшумная фальцевая крыша

Устройство фальцевой кровли

Несмотря на свою лёгкость, фальцевая кровля складывается из большого числа компонентов:

На что нужно обратить внимание при устройстве фальцевой кровли:

• согласно правилам 17.13330.2011, фиксировать панели вокруг выступающих конструкций следует только жёсткими кляммерами;
• количество кляммеров, необходимое для крепления картин на основных плоскостях, надо рассчитывать с учётом региональной ветровой нагрузки (СНиП 2.01.07), принимая во внимание расчётное усилие на выдёргивание крепёжного элемента 500 Н, а также удваивая число кляммеров в карнизных и коньковых узлах;
• при длине жёлоба свыше 8 м стыковать картины необходимо двойным лежачим фальцем с использованием герметизирующих прокладок;
• при малом уклоне кровли необходима герметизация фальцев по всей длине;
• металлические детали кровли и крепёжные элементы должны быть изготовлены из совместимых по свойствам материалов (прил. Р СП 17.13330.2011).

Таблица: совместимость металлов для обустройства фальцевой кровли

Наименование материала	Медь	Нержавеющая сталь	Оцинкованная сталь	Титан-цинк	Алюминий
Медь	+	+	-	-	-
Нержавеющая сталь	+	+	+	+	+
Оцинкованная сталь	-	+	+	+	+
Титан-цинк	-	+	+	+	+
Алюминий	-	+	+	+	+
Свинец	+	+	+	+	+

Монтаж фальцевой кровли

При самостоятельном изготовлении картин с последующей укладкой нужно соблюдать предписания производителей, все действующие ГОСТы и СНиПы, а также отраслевые правила и нормы.

Инструменты для работы:

• угольник, трассировочный шнур, линейка и рулетка;
• цанговые ручные зажимы и зажимы для окантовки свеса;
• ножницы по металлу и клещи кровельные;
• дрель с регулятором оборотов или шуруповёрт;
• электрические высечные ножницы и резиновая киянка.

Перед началом работ все инструменты должны быть проверены и отрегулированы.

Видео: инструменты для монтажа фальцевой кровли

Работы выполняются в следующем порядке.

Видео: монтаж фальцевой кровли

Ремонт фальцевой кровли

Фальцевая система считается долговечной и надёжной. Но она тоже нуждается в периодическом осмотре и обновлении, а также в ремонте, нередко даже по причинам, не зависящим от условий эксплуатации. Например, упавшее дерево во время сильного ветра повредило полотно. Любой дефект кровли чреват пагубными для кровельной конструкции протечками. Поэтому о ремонте фальцевого покрытия нужно знать как можно больше, чтобы самостоятельно быстро и недорого устранить повреждение.

Если кровля стала подтекать, а видимых дефектов покрытия не обнаружено, нужно проверить герметичность швов, а в случае нарушения раскрыть фальц и загерметизировать его заново.

Чтобы устранить протекание металлической кровли, лучше применять герметик, который хорошо ложится на металл и не разрушается от ультрафиолета, или алюминиевую ленту, прокатав её валиком и в дальнейшей покрасив в нужный цвет

Видео: герметизация фальцевых швов Runotex

Одновременно желательно проверить герметизацию мест примыканий и кровельных выходов. Вокруг небольших труб щели можно заделать мастикой или проложить уплотнитель. Большие по размеру проходы герметизируют согласно их назначению - возле мансардных окон формируют многослойный шов, а вокруг дымоходов устраивают гидроизоляционный фартук или используют силиконовую насадку, предварительно очистив рабочую поверхность.

Главным врагом фальцевой кровли является коррозия, которая возникает в самых уязвимых местах, поэтому чтобы защитить покрытие в дальнейшем, нужно очистить ржавчину жёсткой щёткой, а затем обработать поверхность специальным составом - преобразователем ржавчины или «Антикором»

Видео: фальцевая кровля, обход трубы

Как таковой текущий ремонт фальцевой кровли требуется нечасто при условии её строгого монтажа и соблюдения правил эксплуатации. К таким работам нужно относиться серьёзно и посоветоваться с опытными специалистами, так как может потребоваться локальная или полная разборка кровли. А вот мелкие повреждения убрать самостоятельно под силу любому хозяину, а именно:

Чтобы снизить риск повреждения кровли к минимуму, нужно:

• обследовать кровлю два раза в год;
• аккуратно обращаться с фальцами и не использовать для кровли агрессивные моющие средства, краски и лаки;
• любую царапину, даже мизерную, заделывать моментально, а не дожидаться её превращения в ржавый провал;
• периодически обрабатывать фальцевые швы антикоррозийными составами;
• изначально при обустройстве фальцевой кровли соблюдать советы производителей и нормативные требования.
