В личном хозяйстве часто требуется подключить какой-либо станок или приспособление для облегчения деятельности. Это может быть и корморезка, и самодельная дробилка, и циркулярка, и бетономешалка, и многое другое. На всех устройствах обычно используют асинхронные 3 фазные двигатели . Они самые распространённые. Остаётся лишь выбрать метод включения этого мотора в однофазную сеть 220 В.
Стандартное подключение
Все трехфазные асинхронные двигатели подсоединяют в сеть на 380 В. При этом они выдают максимальную мощность и наибольшие обороты. Но не у каждого хозяина есть возможность провести к себе на участок все три фазы. Это связано с финансовыми затратами по установке специальных счётчиков и различных щитов учёта электроэнергии. К тому же само оформление документов занимает довольно много времени.
По стандартной схеме, чтобы подключить трехфазный двигатель к 380 В, производят соединение трёх фаз со штатными клеммами мотора через пускатели, с помощью которых осуществляется запуск. В распределительной коробке двигателя обычно свободны три контакта, к которым и цепляют три фазы. Совершенно нет никакой разницы, какую фазу подсоединить к конкретному проводу. Правда, есть один нюанс – при смене проводов подключения, не трогая третий провод, получают вращение электродвигателя в другую сторону, что иногда необходимо в хозяйственной деятельности.
Соединение обмоток
Схемы соединения обмоток в двигателе только две
– «звезда» или «треугольник». И оттого, как они соединены, зависят рабочие характеристики мотора. При любом соединении мощность не теряется. Зато при чрезмерной нагрузке двигатели со «звездой» медленнее скидывают свои обороты, чем их собратья с «треугольником». Отсюда делают вывод, что моторы со «звездой» требуют меньше пускового тока и, следовательно, менее нагружают электросеть при запуске.
Двигатели с соединением обмоток по «треугольнику» выдают свою мощность до конца даже при большой нагрузке, совершенно не теряя оборотов. Зато потом резко останавливаются, и для их следующего запуска требуется огромный пусковой ток, что чрезмерно перегружает электрическую сеть.
В промышленности используют обе схемы соединения. Двигатели со «звездой» применяют там, где требуется их систематическое включение и выключение, например, на каких-либо линиях производства, переработки, сборки и так далее. Моторы, у которых обмотки соединены по «треугольнику», нужны для работы на постоянных режимах нагрузки, например, выгрузной конвейер из шахты и другое.
В личных подсобных хозяйствах чаще всего используют двигатели, у которых соединение обмоток сделано по принципу «звезда» . По такой схеме двигатели легко запускаются, а это не нагружает электрическую сеть частного дома.
Электрический двигатель в домашней сети
Обычное штатное напряжение домашней розетки 220 В. Оно считается однофазным, и на него рассчитаны все электрические бытовые приборы
, начиная от телевизора и заканчивая последней моделью кофемолки.
А вот при необходимости включения трехфазного двигателя в однофазную сеть возникает несколько проблем. А именно:
- без дополнительных устройств запуск невозможен;
- при работе двигателя пропадает 30 – 40 % мощности. Это вынужденная потеря, так как в работе задействованы только две обмотки статора вместо трёх.
Всё-таки асинхронные трехфазные двигатели мощностью до 2,2 кВт с успехом подсоединяют к обычной домашней розетке. Для этого есть три проверенных способа.
- Конденсаторное включение электродвигателя.
- Резисторное включение.
- Включение через частотный преобразователь.
Все три метода подключения имеют свои плюсы и минусы, поэтому выбирают наиболее удобный применительно к конкретным условиям. А также всё зависит от финансовых возможностей хозяина.
Конденсаторное включение
Это наиболее распространённый способ. И заключается в введении некоторого количества ёмкостей, чтобы произошёл сдвиг фазы третьей незадействованной обмотки статора. Это намного облегчает запуск мотора. О том, как подключить 3х фазный двигатель на 220 вольт, подробно видно на схеме. Здесь сразу представлены два вида соединений обмоток статора.
- С1- С4, С2-С5, С3-С6 – обозначения обмоток статора;
- Ср – рабочий конденсатор;
- Сп – пусковой конденсатор;
- КН -- кнопка для запуска.
Конечно, если двигатель без применения конденсаторов хорошенько раскрутить вручную до 1 тыс. об/мин., а потом включить в сеть на 220 В, то, скорее всего, он будет работать. Но этим никто и никогда не занимался. Обычно искали или покупали ёмкости для запуска .
Ёмкость рабочего конденсатора рассчитывают по формуле С=67×Р, где Р – мощность двигателя в кВт, а С – ёмкость конденсатора в мкФ. На практике пользуются ещё более простой формулой – 7 мкФ на каждые 100 Вт мощности. Например, для мотора 2,2 кВт нужен конденсатор ёмкостью 154 мкФ. Конденсаторы таких больших ёмкостей встречаются довольно редко, поэтому их набирают несколько и соединяют параллельно. При этом необходимо учитывать напряжение, на которое они рассчитаны. Оно должно быть больше 220 вольт примерно в полтора раза.
Обычно используют конденсаторы таких типов, как БГТ, КБП, МБГЧ, МБГО и им подобные. Это наиболее безопасные бумажные ёмкости , способные выдерживать значительную перегрузку при запуске двигателя. К тому же они слабо подвержены нагреву. Но при отсутствии их применяют и электролитические конденсаторы. В таком случае корпуса этих ёмкостей соединяют и хорошенько изолируют, так как они после высыхания электролита способны взрываться при нагрузке. Правда, довольно редко.
При запуске двигателя мощностью до 2,2 кВт используют только рабочий конденсатор. Его вполне хватает, чтобы разогнать мотор до штатных оборотов. При большей же мощности необходимо применять и пусковой конденсатор. Его ёмкость больше рабочего в 2,5 – 3 раза, то есть, для мотора в 2,2 кВт это будет 300 – 450 мкФ. В качестве пусковых ёмкостей часто применяют именно электролитические, так как в этом случае они работают кратковременно и нужны только для запуска. После набора мотором своих полных оборотов пусковые конденсаторы отключают кнопкой КН, что показано на схеме.
Чтобы изменить направление вращения электродвигателя, необходимо сделать переключения. Для этого нужно обратиться к схеме, где обмотки соединены «звездой»:
- вместо С1-С2 подключить в однофазную сеть С1-С3;
- рабочий конденсатор Ср включить между С2 и С3;
- кнопку с пусковым конденсатором тоже переключить на С2-С3.
В схеме соединения «треугольником» проводят аналогичные действия.
Существует специальная электрическая схема переключения вращения двигателя, которая на практике используется довольно редко. Обычно настраивают вращение в какую-нибудь одну сторону. Мотор нужен для привода конкретного устройства или агрегата, и чтобы поменять вращение рабочего органа, используют обыкновенный редуктор. Это можно увидеть на примере токарного или другого станка. В личном подсобном хозяйстве, например, для изменения хода ленты, где калибруют картофель, также употребляют редуктор. Это намного упрощает определённую задачу и обеспечивает хорошую технику безопасности.
Резисторное включение электродвигателя
При отсутствии конденсаторов для включения трехфазного мотора в однофазную сеть иногда используют резисторы
. Это мощные керамические или стеклованные сопротивления. Вполне сгодится вольфрамовая проволока толщиной до 1 мм. При подключении её скручивают в пружину и укладывают в керамическую трубку.
Размер сопротивления вычисляется по формуле R = (0,87× U)/ I , где U – напряжение однофазной сети 220 В, а I – величина тока в амперах А.
Схема подключения с резисторами используется только для двигателей мощностью до 1 кВт, так как в сопротивлении происходит большая потеря энергии.
Через преобразователь частоты
Запуск 3-фазного мотора от сети на 220 В с помощью этого устройства сейчас является самым перспективным . Оттого оно употребляется в новейших проектах по управлению электроприводами. Дело в том, что при изменении напряжения и частоты сети меняется количество оборотов мотора, а в результате - и направление вращения.
Преобразователь представляет собой две электронные части , которые находятся в одном корпусе. Это управляющий модуль и силовой. Первый отвечает непосредственно за пуск и регулировки, а второй питает мотор электроэнергией.
Использование преобразователя для пуска трехфазного двигателя от домашней сети позволяет резко уменьшить пусковой ток и, следовательно, нагрузку. Практически пуск мотора можно производить постепенно, наращивая его обороты от 0 до 1000 – 1500 об/мин.
Пока такой прибор имеет очень высокую стоимость, что ограничивает его применение в домашнем хозяйстве. Кроме того, из-за плохих показателей качества самой электросети устройство постоянно находится в стадии усовершенствования. Это заставляет многих хозяев пользоваться старыми проверенными способами подключения трехфазных двигателей в однофазную сеть.
Применение однофазных двигателей в быту
Кроме трехфазных моторов широкое распространение получили и однофазные асинхронные двигатели. Они повсюду применяются в мощных насосах, в стиральных машинах, в тепловых и вентиляционных системах, а также пользуются популярностью у частных предпринимателей, которые решили открыть собственную пилораму.
Такие двигатели включают в обычную сеть на 220 В. Внутри этих моторов находятся две обмотки – одна из них пусковая, а другая рабочая. При создании сдвига фаз между ними получается вращающееся магнитное поле – это основное условие для запуска этих двигателей. Сдвигают фазы, как и в случае с трехфазными моторами, путём добавления ёмкостей. Схема подключения однофазного двигателя очень похожа на схему с трехфазным мотором.
Расчёт конденсаторов производят по такой же формуле или учитывают, что на каждый киловатт мощности мотора нужно 75 мкФ ёмкости. Это для рабочего конденсатора, а для пускового - в три раза больше. Кроме того, конденсаторы должны выдерживать напряжение не менее 300 В. При малой мощности двигателя вполне обходятся одной рабочей ёмкостью.
Подключение трехфазного двигателя в однофазную цепь – вопрос актуальный. Такое включение пригодится при обеспечении работы оборудования в домашних условиях. Например, циркулярной пилы, сверлильного станка или зернодробилки.
Трехфазный двигатель в однофазной сети: частотный преобразователь
Самым прогрессивным методом такого включения является частотный преобразователь. С его помощью получают наиболее значимые факторы в процессе эксплуатации асинхронного электродвигателя – плавность пуска и мягкость торможения. Это исключает многократное превышение номинального пускового напряжения, чем увеличивает долговечность двигателя. Кроме того, частотный преобразователь практически в два раза снижает энергопотребление. Принцип его работы основан на двукратномном преобразовании напряжения. Но стоимость инвертора определено, велика, поэтому немного отпугивает.
Пошаговая инструкция сборки частотного преобразователя своими руками
В целях экономии можно собрать частотный преобразователь своими руками. Представляем пошаговую инструкцию сборки инвертора в домашних условиях.
Шаг № 1. Схема инвертора
Начинают сборку любого электронного прибора нужно со схемы. На просторах интернета таких схем большое множество. Поэтому прежде чем начать работу, нелишним будет покопаться и выяснить рабочая выбранная модель или нет. В нашем случае это многократно тестированная и использованная схема.
Выглядит она так. Схема рассчитана она для двигателей мощностью до 4 кВт, в процессе эксплуатации работает защита от перегрузки, нагрева и кз. Случился неприятный момент, короткое замыкание в брно двигателя, но защита отработала четко, ни двигатель, ни частотник не сгорели.
Шаг № 2. Корпус преобразователя
В качестве корпуса был выбран корпус от системного блока компьютера. Можно применить что-нибудь компактнее, но в этот момент именно такой блок-корпус показался приемлемым. Не нужно тратиться на приобретение или изготовление чего-то нового.
Шаг № 3. Блок питания
Можно изготовить нехитрый блок питания своими руками по предлагаемой схеме.
Но в нашем случае он был приобретен в готовом исполнении на 24 В.
Шаг № 4. Установка силовой части
диодный мост с обратными диодами G4PH50UD вынесен, применены полевые транзисторы IGBT.
Шаг № 5. Устройство охлаждения
А также смонтированы кулеры охлаждения для предотвращения нагрева радиатора.
При тестировании схемы на двигателе 4кВт, возможно, появится нагрев. Проверка преобразователя на электрических машинах до 3,0 кВт нагрева не выявила.
Поэтому чтобы не набивалась пыль во время работы кулеров, преобразователь планируется использовать в мастерской, установлено термореле, которое включит охлаждение только в случае перегрева радиатора до 36º С и более. Причем после падения температуры до заданных показателей, кулера опять отключатся.
Шаг № 6. Установка шунта
Устанавливаем шунт для 4кВт, как показано на фото.
Шаг № 7. Монтаж основной платы преобразователя, установка и прошивка контролера
Внизу корпуса смонтирована непосредственно плата частотника,
она идет на микроконтроллер pic 16F628А.
Шаг № 8. Модернизация преобразователя для регулировки частоты вращения двигателя
Такой конструкции частотного преобразователя достаточно для плавного пуска трехфазного электродвигателя и его эксплуатации в однофазной сети.
Если будет стоять задача регулировки оборотов двигателя, тогда его необходимо слегка усложнить, установив другой микроконтролер pic 16F648A,
кварц 20МГц,
два конденсатора для его обвязки 30PF,
и ручку для регулировки оборотов двигателя.
Стоить отметить, что стоимость деталей для частотного преобразователя выливается примерно в сумму 2 700 гривен или 6 700 рублей, если же приобрести прибор с такими же параметрами, но заводского изготовления, цена будет равняться порядка 7 000 гривен или 17 400 рублей.
Главное преимущество наличия частотного преобразователя в возможности подключения всех трехфазных электродвигателей до 4кВт, имеющихся в хозяйстве.
Трехфазный двигатель в однофазной сети: конденсаторы
Другим наиболее приемлемым способом подключения трехфазного электродвигателя в однофазную сеть являются конденсаторы. Если у вас нет средств на приобретение дорогостоящего оборудования или вопрос упирается в единоразовое подключение одного электродвигателя, то целесообразно применить конденсаторы. Это совершенно просто сделать, воспользовавшись пошаговой инструкцией из нашей статьи.
Пошаговая инструкция применения конденсаторов для подключения асинхронного двигателя в однофазную сеть
Шаг № 1. Расчет необходимой емкости конденсаторов
Начинать подключение электродвигателя нужно с подбора емкости конденсаторов. Рабочая емкость конденсаторов при соединении треугольником равняется отношению произведения величины силы тока и скалярного коэффициента 4 800 к номинальному напряжению.
В случае соединения звездой скалярный показатель равен 2 800.
Величина силы тока определяется как отношение мощности электродвигателя к произведению скалярного коэффициента 1,73, номинального напряжения U, коэффициента мощности cosφ и кпд η.
I=P/1,73Uηcosφ
Данные для вычисления силы тока указаны на шильдике каждого конкретного электродвигателя.
Емкость пускового конденсатора принимается в два — три раза большей рабочего конденсатора.
Шаг № 2. Схема подключения
Схема подключения трехфазных двигателей а однофазную сеть выглядит так.
Шаг№ 3. Соединение выводов
Сначала определяем количество выводов в брно электрической машины. Для соединения треугольником необходимо, чтобы их было шесть. Если выводов всего три. Нужно снять крышки электродвигателя и найти концы обмоток. После чего припаять к ним провода и вывести в брно. Воспользовавшись схемой соединить обмотки треугольником.
Шаг № 4. Применение пускового конденсатора
Если число оборотов электродвигателя превышает 1500 об/мин, то для пуска следует применить отдельный специальный конденсатор.
Простейшее включение в сеть пускового конденсатора производится при помощи нефиксирующейся кнопки. При автоматизации процесса применяют реле тока.
Электродвигатели мощностью до 0,5 кВт можно включать с помощью реле из холодильника, предварительно заменив контактную пластину и отключив защиту от нагрева. Чтобы избежать залипания ее можно сделать из графитовой щетки. Для двигателей от 0,5 до 1,1 кВт обычно перематывают реле проволокой большего диаметра, а если мощность двигателя выше указанной величины,
то можно сделать реле тока самостоятельно.
Шаг № 5. Соединение батареи конденсаторов необходимой емкости
Для двигателя мощностью 1,1 кВт достаточно конденсатора емкостью 80 мкф. В нашем случае применяем 4 штуки по 20 мкф. Соединям их в одно целое, спаяв перемычки. Они будут выполнять функцию запуска и дальнейшей работы.
Шаг № 6. Подключение питания
Подключаем питание, см фото. Обязательно следует тщательно подготовить конца проводов. Тогда при возникновении проблем, некачественное соединение, как причину, можно будет сразу исключить.
Шаг № 7. Подключение батареи конденсаторов
Подключаем непосредственно конденсаторы Двигатель готов к работе.
Еще одним способом подключения является включение трехфазного электродвигателя в однофазную сеть без конденсаторов, при помощи двустронних ключей коммутации, активирование которых выполняется в определенно конкретный отрезок времени.
Трехфазный двигатель в однофазной сети без конденсаторов : схемы подключения
Принципиальная схема устройства
Столкнувшись с этой схемой на просторах интернета, человек очень обрадуется. Кстати, это решение впервые было опубликовано в далеком 1967 году.
Расходы небольшие, почему бы не попробовать и не создать прибор, обеспечивающий беспроблемное подключение асинхронного трехфазного двигателя в однофазную сеть. Но прежде чем вооружиться паяльником следует прочесть отзывы и комментарии.
Эта схема теоретически имеет право на жизнь, но на практике, в основном, не работает. Возможно, нужна более тщательная настройка. Сказать однозначно или дать гарантии нельзя. Большинство форумчан считает сборку такого прибора напрасной тратой времени, хотя некоторые утверждают обратное.
Из этого спора можно сделать следующие выводы:
- схема может работать на двигателе до 2,2 кВт и частотой вращения 1 500 об/мин;
- большая потеря мощности на валу электродвигателя;
- схема требует тщательной опции задающей цепи C1R7, которую нужно подстраивать таким образом, чтобы напряжение на конденсаторе открывало и закрывало ключ, по всей вероятности транзисторы ключа попали внерабочий режим, для этого необходимо заменить резистор R6 или один из R3R4;
- более надежными способами подключения трехфазного двигателя в однофазную сеть являются конденсаторы или частотный преобразователь.
Схема была осовременнена в 1999 году. Для запуска трехфазного двигателя в однофазной сети без конденсаторов были отлажены две простейшие схемы.
Обе опробованы на электродвигателях мощностями от 0.5 до 2.2 кВт и показали довольно таки хорошие результаты (время запуска не многим больше, чем в трехфазном режиме).
В целях финансовой экономии можно подключить трехфазный двигатель по работающим современным схемам.
В данных схемах используются симисторы, которые управляются импульсами разной полярности, а также симметричный динистор, который образует управляющие сигналы в поток каждого полупериода питающего напряжения.
Схема №1 для низкооборотистых электродвигателей
Она предназначена для запуска электродвигателя с номинальной частотой оборотов, которая равна или меньше 1500 оборотов в минуту. Обмотки данных двигателей соединены в треугольник. Фазосдвигающим устройством в данной схеме является специальная цепочка.
Изменяя сопротивление, получаем на конденсаторе напряжение, которое сдвинуто относительно основного питающего напряжения на определенный угол.
Ключевым элементом в данной схеме является симметричный динистор. В момент достижения напряжения на конденсаторе уровня, при котором динистор совершит переключение, подключится заряженный конденсатор к выводу управления симистора.
В этом момент активируется силовой двунаправленный ключ.
Схема № 2 для высокооборотистых электрических машин
Она нужна для запуска электродвигателей с номинальной частотой вращения 3000 оборотов в минуту, а также для двигателей, которые работают на механизмы с немалым моментом сопротивления при запуске.
В данных случаях необходим больший пусковой момент. Именно поэтому была заменена схема соединения обмоток двигателя, которая создает максимальный пусковой момент. В данной схеме конденсаторы, сдвигающие фазы, заменены парой электронных ключей.
Первый ключ включен в систему последовательно с обмоткой фазы и образует в ней индуктивный сдвиг тока. Второй - присоединен параллельно обмотке фазы, и образует в ней опережающий емкостной сдвиг тока.
При данной схеме учитываются обмотки электродвигателей, которые смещены в пространстве на 120 электрических градусов относительно друг друга.
Наладка заключается в определении оптимального угла сдвига тока в фазных обмотках, при котором производится надежный запуск двигателя.
Данное действие можно произвести без использования специальных приборов.
Выполнение данного процесса производится следующим образом. Подача напряжения на двигатель производится пускателем ручного нажимного типа ПНВС-10, через центральный полюс которого присоединяется фазосдвигающая цепочка.
Контакты среднего полюса находятся в замыкании только лишь при зажатой кнопке пуска.
Нажав данную кнопку, путем вращения двигателя подстроечного сопротивления, подбирают нужный пусковой момент. Также поступают и при наладке других схем.
Пример эксплуатации асинхронного электродвигателя 380 В в бытовой сети 220 В без конденсаторов
Видео подключения трехфазного двигателя в однофазную сеть без конденсаторов: без потери мощности
Подобрано для вас:
Здравствуйте. Информацию по этой теме трудно не найти, но я постараюсь сделать данную статью наиболее полной. Речь пойдет о такой теме, как схема подключения трехфазного двигателя на 220 вольт и схема подключения трехфазного двигателя на 380 вольт.
Для начала немного разберемся, что такое три фазы и для чего они нужны. В обычной жизни три фазы нужны только для того, чтобы не прокладывать по квартире или по дому провода большого сечения. Но когда речь идет о двигателях, то здесь три фазы нужны для создания кругового магнитного поля и как результат, более высокого КПД. синхронные и асинхронные. Если очень грубо, то синхронные двигатели имеют большой пусковой момент и возможность плавной регулировки оборотов, но более сложные в изготовлении. Там, где эти характеристики не нужны, получили распространение асинхронные двигатели. Нижеизложенный материал подходит для обоих типов двигателей, но в бóльшей степени относится к асинхронным.
Что нужно знать о двигателе? На всех моторах есть шильдики с информацией, где указаны основные характеристики двигателя. Как правило, двигатели выпускаются сразу на два напряжения. Хотя если у вас двигатель на одно напряжение, то при сильном желании его можно переделать на два. Это возможно из-за конструктивной особенности. Все асинхронные двигатели имеют минимум три обмотки. Начала и концы этих обмоток выводятся в коробку БРНО (блок расключения (или распределения) начал обмоток) и в неё же, как правило, вкладывается паспорт двигателя:
Если двигатель на два напряжения, то в БРНО будет шесть выводов. Если двигатель на одно напряжение, то вывода будет три, а остальные выводы расключены и находятся внутри двигателя. Как их оттуда «достать» в этой статье мы рассматривать не будем.
Итак, какие двигатели нам подойдут. Для включения трёхфазного двигателя на 220 вольт подойдут только те, где есть напряжение 220 вольт, а именно 127/220 или 220/380 вольт. Как я уже говорил, двигатель имеет три независимых обмотки и в зависимости от схемы соединения они способны работать на двух напряжениях. Схемы эти называются «треугольник» и «звезда»:
Думаю, даже не нужно объяснять, почему они так называются. Нужно обратить внимание, что у обмоток есть начало и конец и это не просто слова. Если, к примеру, лампочке неважно, куда подключить фазу, а куда ноль, то в двигателе при неправильном подключении возникнет «короткое замыкание» магнитного потока. Сразу двигатель не сгорит, но как минимум не будет вращаться, как максимум потеряет 33% своей мощности, начнёт сильно греться и, в итоге, сгорит. В то же время, нет чёткого определения, что «вот это начало», а «вот это конец». Тут речь идет скорее об однонаправленности обмоток. Дам небольшой пример.
Представим, что у нас есть три трубки в некоем сосуде. Примем за начала этих трубок обозначения с заглавными буквами (A1, B1, C1), а за концы со строчными (a1, b1, c1) Теперь, если мы подадим воду в начала трубок, то вода закрутится по часовой стрелке, а если в концы трубок, то против часовой. Ключевое слово здесь «примем». То есть, от того назовём мы три однонаправленных вывода обмотки началом или концом меняется только направление вращения.
А вот такая картина будет, если мы перепутаем начало и конец одной из обмоток, а точнее не начало и конец, а направление обмотки. Эта обмотка начнёт работать «против течения». В итоге, неважно, какой именно вывод мы называем началом, а какой концом, важно, чтобы при подаче фаз на концы или начала обмоток не произошло замыкания магнитных потоков, создаваемых обмотками, то есть, совпало направление обмоток, или ещё точнее, направление магнитных потоков, которые создают обмотки.
В идеале, для трёхфазного двигателя желательно использовать три фазы, потому что конденсаторное включение в однофазную сеть даёт потерю мощности порядка 30%.
Ну, а теперь непосредственно к практике. Смотрим на шильдик двигателя. Если напряжение на двигателе 127/220 вольт, то схема соединения будет «звезда», если 220/380 – «треугольник». Если напряжения другие, например, 380/660, то для включения двигателя в сеть 220 вольт такой двигатель не подойдет. Точнее, двигатель напряжением 380/660 можно включить, но потери мощности здесь уже будут более 70%. Как правило, на внутренней стороне крышки коробки БРНО указано, как надо соединить выводы двигателя, чтобы получить нужную схему. Посмотрите ещё раз внимательно на схему соединения:
Что мы здесь видим: при включении треугольником напряжение 220 вольт подаётся на одну обмотку, а при включении звездой — 380 вольт подаётся на две последовательно соединённых обмотки, что в результате даёт те же 220 вольт на одну обмотку. Именно за счёт этого и появляется возможность использовать для одного двигателя сразу два напряжения.
Существует два метода включения трехфазного двигателя в однофазную сеть.
- Использовать частотный преобразователь, который преобразует одну фазу 220 вольт в три фазы 220 вольт (в этой статье мы рассматривать такой метод не будем)
- Использовать конденсаторы (этот метод мы и рассмотрим более подробно).
Для этого нам потребуются конденсаторы, но не абы какие, а для и номиналом не менее 300, а лучше 350 вольт и выше. Схема очень простая.
А это более наглядная картинка:
Как правило, используется два конденсатора (или два набора конденсаторов), которые условно называются пусковые и рабочие. Пусковой конденсатор используется только для старта и разгона двигателя, а рабочий включен постоянно и служит для формирования кругового магнитного поля. Для того, чтобы рассчитать ёмкость конденсатора применяются две формулы:
Ток для расчёта мы возьмём с шильдика двигателя:
Здесь, на шильдике мы видим через дробь несколько окошек: треугольник/звезда, 220/380V и 2,0/1,16А. То есть, если мы соединяем обмотки по схеме треугольник (первое значение дроби), то рабочее напряжение двигателя будет 220 вольт и ток 2,0 ампера. Осталось подставить в формулу:
Ёмкость пусковых конденсаторов, как правило, берётся в 2-3 раза больше, здесь всё зависит от того, какая нагрузка находится на двигателе – чем больше нагрузка, тем больше нужно брать пусковых конденсаторов, чтобы двигатель запустился. Иногда для запуска хватает и рабочих конденсаторов, но это обычно случается, когда нагрузка на валу двигателя мала.
Чаще всего, на пусковые конденсаторы ставят кнопку, которую нажимают в момент запуска, а после того, как двигатель набирает обороты, отпускают. Наиболее продвинутые мастера ставят полуавтоматические системы запуска на основе реле тока или таймера.
Есть ещё один способ определения ёмкости, чтобы получилась схема включения трёхфазного двигателя на 220 вольт. Для этого потребуется два вольтметра. Как вы помните, из , сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Сопротивление двигателя можно считать константой, следовательно, если мы создадим равные напряжения на обмотках двигателя, то автоматически получим требуемое круговое поле. Схема выглядит так:
Суть метода, как я уже говорил, заключается в том, чтобы показания вольтметра V1 и вольтметра V2 были одинаковые. Добиваются равенства показаний изменением номинала ёмкости «C раб »
Подключение трехфазного двигателя на 380 вольт
Здесь вообще нет ничего сложного. Есть три фазы, есть три вывода двигателя и рубильник. Нулевую точку (где соединяются три обмотки, началами или концами – как я уже говорил выше, абсолютно неважно, как мы назовём выводы обмоток) при схеме соединения обмоток звездой, подключать к нулевому проводу не надо. То есть, для включения трехфазного двигателя в трехфазную сеть 380 вольт (если двигатель 220/380) нужно соединить обмотки по схеме звезда, и подать на двигатель только три провода с тремя фазами. А если двигатель 380/660 вольт, то схема соединения обмоток будет треугольник, ну а там точно нулевой провод некуда подключать.
Смена направления вращения вала трехфазного двигателя
Независимо от того, будет это конденсаторная схема включения или полноценная трехфазная, для смены вращения вала нужно поменять местами две любые обмотки. Другими словами поменять местами два любых провода.
На чём хочется остановиться более подробно. Когда мы считали ёмкость рабочего конденсатора, то мы использовали номинальный ток двигателя. Проще говоря, такой ток в двигателе будет только тогда, когда он будет полностью нагружен. Чем меньше нагружен двигатель, тем меньше будет ток, поэтому ёмкость рабочего конденсатора, полученная по этой формуле будет МАКСИМАЛЬНО ВОЗМОЖНОЙ ёмкостью для данного двигателя. Чем плохо использовать максимальную емкость для недогруженного двигателя – это вызывает повышенный нагрев обмоток. В общем, чем-то приходится жертвовать: маленькая ёмкость не даёт двигателю набрать полную мощность, большая ёмкость при недогрузке вызывает повышенный нагрев. Обычно в этом случае я предлагаю такой выход – сделать рабочие конденсаторы из четырёх одинаковых конденсаторов с переключателем или набором переключателей (что будет доступнее). Допустим, мы посчитали ёмкость 40 мкФ. Значит, для работы нам надо использовать 4 конденсатора по 10 мкФ (или три конденсатора 10, 10 и 20 мкФ) и в зависимости от нагрузки использовать 10, 20, 30 или 40 мкФ.
Ещё один момент по пусковым конденсаторам. Конденсаторы для переменного напряжения стоят гораздо дороже конденсаторов для постоянного. для постоянного напряжения в сетях с переменным, крайне не рекомендуется по причине того, что конденсаторы взрываются. Однако, для двигателей существует специальная серия конденсаторов Starter, предназначенная именно для работы, как пусковые. Использовать конденсаторы серии Starter в качестве рабочих тоже запрещено.
И в завершение нужно отметить такой момент – добиваться идеальных значений нет смысла, поскольку это возможно только, если нагрузка будет стабильной, например, если двигатель будет использоваться в качестве вытяжки. Погрешность в 30-40% это нормально. Другими словами, конденсаторы надо подбирать так, чтобы был запас по мощности в 30-40%.
Есть 2 типа однофазных асинхронных двигателей - бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством - центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.
В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки - основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

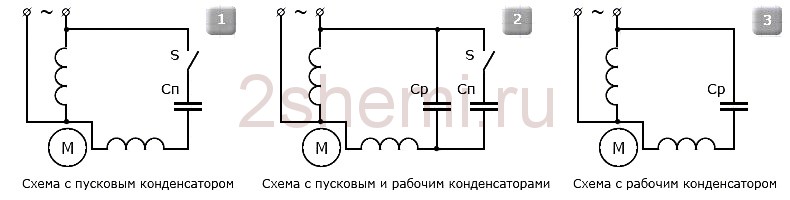

Схема подключения однофазного двигателя через конденсатор
При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.
- 1 схема - с конденсатором в цепи питания пусковой обмотки - хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
- 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором - если нужны хорошие рабочие характеристики.
- 2 схема — подключения однофазного двигателя - установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

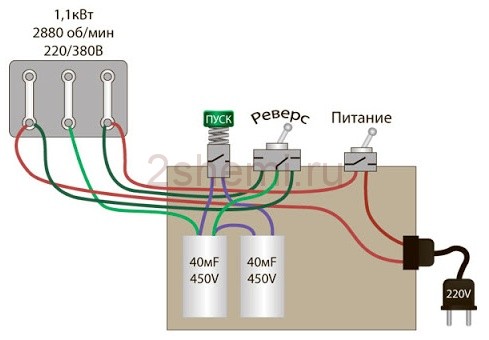

Схема подключения трёхфазного двигателя через конденсатор
Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.
Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.
Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В . Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.
Онлайн расчет емкости конденсатора мотора
Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:
Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.
Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.
Пусковые конденсаторы для моторов
Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.
При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.
Реверс направления движения двигателя
Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».
Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.
Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.
В связи с этим двигатель желательно иметь помощнее.
Важно! Подключая двигатель, будьте предельно осторожны. Делайте все не спеша. Меняя схему, отключайте электропитание и разряжайте конденсатор электролампой. Работы производите как минимум вдвоем.
Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.
Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.
Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.
Важно! Какой бы емкости ни были конденсаторы, их рабочее напряжение должно быть не ниже 400в, в противном случае они долго не проработают и могут взорваться.
Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.
Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.
Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.
Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.
Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.
Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.
Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.
На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.
На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.
Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.
Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.
Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.
Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.
Расчет конденсаторов. Емкость рабочего конденсатора.
Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.
Емкость пускового конденсатора.
Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.
Особенности подбора конденсаторов.
Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.
