Струбцина своими руками изготавливается по предварительно подготовленной схеме. Инструмент представлен в виде зажима, который используется для фиксации разных деталей. Столярные струбцины используют при пилении, разведении зубьев пилы либо ее заточке.
Быстрозажимная струбцина является разновидностью ручных тисков, которая применяется для крепкой фиксации обрабатываемых предметов либо деталей.
Принцип работы
Быстрозажимная струбцина является разновидностью ручных тисков, которая применяется для крепкой фиксации обрабатываемых предметов либо деталей. К основным элементам устройства относят раму, подвижную часть, губы, вентиль. Специалисты рекомендуют изготавливать инструмент из железа.
Быстрозажимной инструмент можно зафиксировать с помощью одной руки. Предмет вставляют между губками, придавливая его подвижной системой. Затем изделие фиксируется вентилем. К плюсам рассматриваемой конструкции специалисты относят:
- незначительный вес;
- возможность фиксировать большие детали;
- высокую прочность;
- транспортировку;
- быстрое выполнение работы.
Быстрозажимная струбцина используется на разжим. Для этого потребуется демонтировать ограничители и губы, перевернув последние элементы. С помощью такого инструмента можно обрабатывать стекло.
Вернуться к оглавлению
Составные элементы
Струбцины, своими руками изготовленные из легкого металла, быстро выходят из строя. Параметры таких агрегатов не превышают 2 м. Чтобы прижать габаритные листы фанеры, потребуется сделать раздвижную самодельную струбцину.
К составным элементам конструкции специалисты относят:
- раму;
- губки для зажима;
- передвижную деталь;
- рычажную составляющую.
Передвижная конструкция при помощи резьбы изменяет шаг между губками. С конструктивной точки зрения рычажное устройство состоит из рычагов и эксцентриков. Этот инструмент трудно изготовить в домашних условиях.
Чтобы сделать деревянную струбцину, применяются схема и следующие инструменты:
- шпильки с резьбой;
- рейки;
- гайки;
- фанера.
Длина шпилек должна составлять 120 и 200 мм, а диаметр – 5 мм. Размер досок из фанеры равняется 15х150х200 мм, а параметры 2 реек -20х40х240 мм.
Вернуться к оглавлению
Пошаговая инструкция
Производство самодельной струбцины заключается в применении деревянных брусков, изготовленных из дуба, бука, березы либо ясеня. Подобные инструменты фиксируются к рабочей поверхности. В брусьях, с помощью которых крепится зажимная часть, делают 2 отверстия. Подобная технология обеспечивает плотную фиксацию гайки со шпилькой.
Чтобы получить устойчивую и надежную конструкцию, рекомендуется расположить нижний брусок плашмя.
Следующий этап заключается в монтаже досок из фанеры. К ним прилагают брусок. Нижний край фанер необходимо расположить на 3 см ниже бруска. Заготовки просверливают. В полученные отверстия вставляют шпильки.
Фанеру применяют в качестве зажимного элемента. Подобные струбцины захватывают детали подвижной полосой. Инструмент фиксируют к поверхности столешницы с помощью коротких шпилек. Длинные аналоги определяют рабочий ход струбцины. Гайки – это рычаг, который фиксирует подвижный элемент, регулируя силу зажима.
Самодельную струбцину для сварки можно сделать из ножовки по металлу, 2 шпилек с резьбой и гайки. Последние элементы вставляют в зажимные разъемы. Гайки надевают изнутри устройства. Полученный инструмент обладает 2 типоразмерами. Чтобы корпус не переламывался на 2 части, раскладной элемент обматывают изолентой. Универсальность полученного устройства заключается в возможности его обратного превращения в ножовку. Для крепления раздвижной конструкции инструмента используют стальной крепеж. Самодельную струбцину не рекомендуется использовать на пределе ее возможностей. В противном случае она быстро выйдет из строя. Универсальная струбцина изготавливается из швеллера.
Его длина зависит от максимальных габаритов обрабатываемого материала. Толщина швеллера подбирается с учетом частоты использования будущего инструмента. Вдоль оси швеллера размещают места для отверстий под болты. Последние крепежные элементы приваривают к упорной конструкции. Отверстия вырезают сварочным аппаратом. Чтобы достичь плотной посадки упора, гнездо делают в виде капли. К швеллеру приваривают болт. Размер его головки должен соответствовать диаметру гнезда.
Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок. Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины. Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.
Для чего нужен инструменте, его устройство и виды инструмента
Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

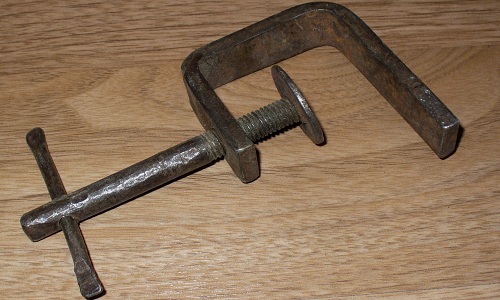

- Винтовые G-образные - самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой - резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя - рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.
Струбцины такого типа подходят для работы с крупными заготовками
- F-образные - более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.
Предметы фиксируются за счёт вспомогательного винта и шагового механизма
- Трубные - позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов - опорной плиты с винтовым зажимом и губки, скользящей по трубе.
Стубцина подходит для работы с габаритными заготовками
- Угловые - призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.
Струбцины этого типа упрощают стыковку заготовок под прямым углом
Угловая струбцина с двухсторонним угловым блоком
- Ленточные - оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.
Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру
- Клещевые - состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.
Такая струбцина используется редко из-за малой надёжности стыка
В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.
Ещё больше информации о разновидностях струбцин вы найдёте в нашем следующем материале:
Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами
Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное - следовать инструкции и соблюдать технику безопасности.
Изготовление инструмента винтового типа
Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева
Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок - фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:
- Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
- С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
- Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
- В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
- В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
- Соберите струбцину - зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.
Ещё более простой вариант - изготовление винтовой струбцины из ножовки.
Простой вариант струбцины из ножовки
В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом - гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.
Самодельная быстрозажимная струбцина из дерева
Изготовление такой струбцины займёт больше времени
Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:
- Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
- Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
- Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после - наждачной бумагой.
- Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
- Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
- Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.
Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.
Видео: изготовление быстрого зажима
Трубная из металла
Для изготовления такой струбцины потребуется металлическая труба
Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:
- К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
- К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
- Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
- Нижнее кольцо установите на трубу.
Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.
Видео: самодельная струбцина трубного типа
Угловая
Для изготовления струбцины такого типа можно использовать дерево, металл или дюралюминий. Между собой они отличаются не только материалом, но и прижимной силой и величиной фиксируемой заготовки. В нашем следующем материале представлены подробные инструкции по изготовлению инструментов:
Как в быту, так и в профессиональной деятельности, связанной с обработкой дерева и металла, струбцины станут незаменимым помощником. Следуя инструкциям и обладая простым набором материалов, вы сможе своими руками смастерить этот инструмент.
Привет всем мозгочинам ! В сегодняшнем проекте мы изготовим своими руками деревянную струбцину.
Все используемые элементы имеют стандартный размер и могут быть увеличены для изготовления струбцины большего размера. Так у вас получится комплект из нескольких струбцин!
Возможно, у вас не будет какого-либо специального оборудования, как у меня – это не должно вас пугать! Практически любую проблему можно решить тем или иным способом, любую поделку можно усовершенствовать. Я сделал 3 прототипа перед тем, как получить идеальный для себя вариант струбцины. Не бойтесь экспериментировать и делать ошибки!
Шаг 2: Используемые материалы
В данном проекте изготавливается набор из четырех струбцин, но объем материалов указан для одной струбцины. Просто умножьте на требуемое вам количество струбцин и получите нужный для вас объем материалов.
— Древесина твердых пород дерева толщиной 1,9 см и шириной не менее 2,5 см (я использовал древесину пекана)
— 1/2 дюймовый стальной прут (12мм)
— шпилька 1/4 дюйма 20 витков на дюйм
— 1/2 дюймовые гайки (12мм) x2 шт.
— 3/32 дюймовые пружинные штифты (2,38мм) длиной 3/4 дюйма (19мм) x2 шт.
Также вам потребуется метчик 1/4 дюйма 20 витков на дюйм для цилиндрических гаек, и сверло под метчик 13/64 дюйма (5мм).
Шаг 3: Раскалывание деревянной заготовки
Наилучший найденный мною способ изготовить что-либо – так это постараться сделать все требуемые части за одну операцию. Поэтому для начала разрежьте материал, необходимый для губок и ручек. Ручки изготавливают из квадратной заготовки размером 3/4 на 3/4 дюйма (19х19мм), а губки будут иметь размер 1 дюйм на 3/4 дюйма (25х19мм).
Шаг 4: Вырезание ручек
Установите в своем станке угол 33 градуса для обрезания заготовки ручки до нужной формы. Вы можете использовать 1/2 дюймовую гайку в качестве разделителя, чтобы получить требуемую толщину.
Для этой задачи я использовал свой ленточно-отрезной станок. Просто пройдитесь по одной стороне, затем переверните с одной стороны на другую и сделайте второй срез. Это обеспечит шестигранную форму одной стороны, которую вы обрезаете. Далее обрежьте вторую сторону аналогичным образом.
По завершению верните назад ваш станок назад на 90 градусов и отрежьте заготовку ручки длиной 2 1/2 дюйма (64мм).
Шаг 5: Заготовки губок струбцины
Теперь отрежьте уголок на губках. Отрезайте как вам удобно. Я отрезал свой уголок немного длинным, и затем использовал его для отрезания уголка под углом 15 градусов на одной стороне для других заготовок.
Для тех из вас, кому нравиться использовать для отрезания столярный уголок, примите во внимание, что наклон линии (крутизна) составляет 2 дюйма (50мм) на 2 3/4 дюйма (70мм). Уголок устанавливается на расстоянии 1/2 дюйма (12мм) или по центру в 1 дюймовой заготовке (25,4мм). Я рекомендую сначала срезать угол, затем отрезать губки до величины 4 дюйма (102мм). Так меньше шансов сделать ошибку.
По завершению поставьте метки A и B на половинках губок.
Шаг 6: Сверление губки A
Начнем с губки A. Просверлите два отверстия диаметром 1/2 дюйма (12мм) через одну сторону и два отверстия диаметром 1/4 дюйма (6мм) через верх.
Первое отверстие диаметром 1/2 дюйма (12мм) располагается на расстоянии 3/4 дюйма (19мм) от задней части и располагается по центру в заготовке губки. Второе отверстие располагается на расстоянии 1 3/4 дюйма (44мм) от задней части губки A. Два отверстия диаметром 1/4 дюйма (6мм) располагаются в центре верхней части губки на расстоянии 3/8 дюйма (9,5мм) от каждой стороны и пересекаются с центрами отверстий диаметром 1/2 дюйма (12мм).
Шаг 7: Губка B
Губка B немного отличается от губки А. Она не имеет просверленных отверстий диаметром 1/2 дюйма (12мм), а отверстие диаметром 1/4 дюйма (6мм) в задней части имеет глубину всего лишь 1/2 дюйма (12мм).
Разместите губку В также как ранее размещали губку А, просверлите отверстия диаметром 1/4 дюйма (6мм) на расстоянии 3/4 (19мм) и 1 3/4 дюйма (44мм) от задней части. Будьте осторожны, и не просверлите весь проход в заднем отверстии, как это сделал я. Вот поэтому я и пометил губки буквами А и В.
Шаг 8: Шпильки с резьбой
Возьмите хорошую ножовку по металлу и разрежьте шпильку с резьбой 1/4 дюйма (6мм) на заготовки требуемой длины. Вам понадобится заготовка длиной 4 1/2 дюйма (114мм) и заготовка длиной 5 дюймов (127мм) для каждой струбцины, которые вы изготавливаете. Пока отложите их в сторону, мы к ним вернемся на этапе изготовления ручек.
Шаг 9: Цилиндрические гайки
Цилиндрические гайки представляют собой просверленные стальные круглые заготовки с резьбой на 90 градусов внутри них.
Я изготовил свои, разрезав заготовку длиной 1/2 дюйма (12мм) на заготовки длиной 3/4 дюйма (19мм), затем просверлил отверстия и нарезал резьбу метчиком 1/4 дюйма, 20 витков.
Шаг 10: Создание фасок на ручках струбцины
Все ручки будут иметь фаски на одном конце. Это делает их внешний вид более привлекательным, удаляет острые кромки, и облегчает их удерживание в руке.
Если у вас сильные руки, тогда для создания фасок воспользуйтесь острым резцом. Просто зажмите ручки, как показано на фото, и срежьте грани на величину 1/8 дюйма (3мм).
Шаг 11: Продолжаем доделывать ручки
Для того чтобы на ручки можно было накрутить гайку 1/2 дюйма, их необходимо разрезать до диаметра немного больше, чем отверстие в гайке, чтобы резьба гайки надежно сцепливалась с деревянной поверхностью и создавала надежное соединение. Вот здесь бы и пригодился токарный станок по дереву, но за отсутствием такового придется это делать вручную.
Прижмите упорную колодку к ограждению пилы и используйте гайку 1/2 дюйма для настройки глубины разреза и обеспечения нужного расстояния от ограждения. Далее возьмите деревянную заготовку и выполните необходимые надрезы.
В итоге у вас должен получиться рисунок, немного напоминающий еврейскую звезду Давида. После этого отрежьте лишние выступы.
Шаг 12: Ручки и снятие углов
1/2 дюймовые гайки не налезут на ручки, пока вы не обточите углы на них. На данном этапе потренируйтесь на какой-либо ненужной заготовке, и только после этого используйте настоящую ручку.
Зажмите ручки и обточите, пока не получите идеальную круглую форму.
Далее накрутите гайку на кончик ручки. Делайте это осторожно.
Шаг 13: Завершение изготовления ручек
Накрутите две 1/4 дюймовые гайки (6мм) и затяните их на шпильке с резьбой, чтобы она надежно закреплялась в зажимном приспособлении. Далее скруглите концы с помощью напильника по металлу так, чтобы ручка гладко перемещалась. Убедитесь том, что как минимум один дюйм материала выступает из зажимного приспособления, затем вкрутите деревянную ручку как можно дальше. Используйте гаечный ключ для затягивания к основанию и выравнивания с ручкой. Не перетяните, опустите гайку ниже до тех пор, пока она не дойдет до упора, и далее выровняйте с ручкой.
В заключении вам необходимо вставить штифт в ручку. Просверлите отверстие диаметром 3/32 дюйма (2,38мм) в центре гайки, шпильки с резьбой и вбейте штифт молотком.
Шаг 14: Завершение работы
Ну, вот почти и все. Вы сделали все необходимые заготовки. Теперь их нужно соединить все вместе, чтобы получить завершенное изделие. Нам всего лишь нужно ошкурить поверхности, чтобы убрать острые края, кромки и нанести финишное покрытие. Это наиболее приятный простой шаг для выполнения.
Наденьте резиновые перчатки и вотрите немного олифы в поверхность, после чего завершите данный процесс, натерев деревянную поверхность воском, и наслаждайтесь полученным результатом!
Надеюсь, что вам понравился данный проект. Вы также можете модернизировать изготовленную струбцину для зажимания предметов различного размера.
Конструктивных вариантов этого вспомогательного инструмента более чем достаточно. Струбцины могут быть угловыми и простыми, пружинными и винтовыми, сделанными из древесины или иного подходящего твердого материала, монтажными, быстрозажимными и тому подобное. Рассмотрим методики изготовления простейшей струбцины из металла, по которым в домашних условиях ее сделать не составит труда и не займет много времени.
Приводить конкретные размеры составных частей, диаметры отверстий, шаг резьбы и другие параметры вряд ли уместно. Габариты струбцин, их конфигурация – все это выбирается в зависимости от специфики применения. В идеале у мастера под рукой должно быть порядка полутора десятков таких механических зажимов.
Но если данный инструмент нужен именно сегодня, для конкретной работы, то делать его, естественно, нужно «под» конкретные детали. Автор считает, что хорошему, думающему читателю достаточно лишь дать некоторые идеи по самостоятельному конструированию, а все остальное несложно сообразить и сделать своими руками. Так и поступим.
Вариант №1
Такая струбцина хорошо подходит, если необходимо зафиксировать какие-либо заготовки на некоторое время. Например, их требуется склеить, а время полного отвердевания состава значительное. Положить детали друг на друга и держать сборку в руке, сжимая пальцами, на протяжении даже четверти часа – работа не только малоприятная, но и бессмысленная. Качество склейки во многом зависит от постоянства силы прижима, а руками этого не добиться.
Что использовать? Понадобится пара пластин. Например, 2 обрезка полосового металла, естественно, толстого.
- На концах заготовок высверливаются отверстия с расчетом, чтобы после наложения пластин они полностью совпадали.
- В каждом нарезается резьба под имеющиеся под рукой болты.
Как использовать? Между пластинами укладываются детали, после чего болты вкручиваются пальцами до упора. После этого останется их только подтянуть ключом, соблюдая равномерность прижима с каждой стороны. И все, можно спокойно заниматься другими делами.
Вариант №2
Что использовать? Раму ножовки по металлу. Желательно последних «модификаций», монолитную. Старые образцы складываются, поэтому после установки зазора между упорами придется дополнительно усиливать место соединения половинок, а это вызывает определенные неудобства. Да и прочность такой конструкции оставляет желать лучшего. Если требуется сильный прижим, то рама может начать деформироваться.
Принцип работы понять несложно. В такой ножовке для натяжения полотна используются винты. Их следует заменить длинными шпильками с соответствующей резьбой, а на их концы наварить «губки» из металлических пластин.
Если конструкция рамы несколько иная, то ее концы обрезаются, после чего к ним при помощи крепятся гайки с идентичной резьбой.
Как использовать? В принципе, смысл понятен. Остается добавить, что для того, чтобы шпильки самопроизвольно не расходились, на каждую наворачивается еще и контргайка. В такую струбцину можно зажать довольно габаритную деталь.
Автор считает, что рассматривать более сложные конструкции для самостоятельного изготовления не имеет смысла. Если учесть, что цена струбцин, которые могут понадобиться в быту, лежит в пределах 100 – 1 050 рублей, вряд ли кто станет тратить время на создание чего-то более «монументального».
Приведенные выше варианты выручат в любой ситуации, так как размеры «губок», шпилек, болтов и так далее выбираются произвольно, в соответствие с задачей, которую должно решить это самодельное приспособление.
Начинающие мастера, возможно, на первом этапе своей работы обходятся всего двумя инструментами: молотком и ножовкой. Но с приобретением опыта их количества уже становится недостаточно. Всегда нужно склеить две детали и закрепить что-то в тисках или в струбцинах. Струбцина своими руками изготавливается очень легко и просто.
Использование инструмента виды и его устройство
Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:
- деревянные;
- металлические;
- F-образные;
- C-образные;
- угловые;
- кулачковые;
- G-образные;
- зажимы для крепления проволоки;
- зажимы в виде ленты.
Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.
Деревянная струбцина для стяжки
Один из самых доступных и недорогих в производстве примеров для самостоятельного изготовления. Она делается легко, проста в использовании. Для ее производства берутся кленовые или сосновые планки. Минимальная ширина их может быть 5 см, толщина не меньше 0,6 см. В качестве фиксатора используется металлический стержень с четырьмя гайками. Для изготовления ручки понадобиться любое дерево лиственной породы, не имеющее видимых внешних дефектов. Подвижная деталь полностью просушена и легко проходить по металлическому стержню.
На концах стержня располагаются две гайки, которые затягиваются для предотвращения расхождения. Можно воспользоваться простой стопорной, а также оригинальной гайкой с стационарным замком. Дополнительно с обеих сторон накручиваются еще две гайки с шайбами. Эти гайки стопорят друг друга. Обязательно оставляем проем для вращающейся шпильки.
Струбцина деревянная и стальная
Она тоже имеет форму буквы F. Ее ключевым отличием является использование металлических деталей. Долговечность и прочность металла играет в этом случае важную роль. Самой сложной частью является сама пластина, в которую в дальнейшем будет вставляться планка. Необходимо просверлить несколько отверстий. По окончании можно очистить металл с помощью болгарки. Пластинка обязана легко ходить по этой пластине. На противоположном конце пластины сверлиться просвет, которое должно соответствовать резьбе винтовой шпильки.
Конец следует делать под углом для полного соответствия вырезам. Это делается легко шлифофкой на станке. О том, как изготавливать остальные детали, говорилось выше.
Струбцина F-образная своими руками
Делается как из дерева, так из металла. По форме она напоминает штангенциркуль. Изготавливается она из прочной древесины или листов фанеры. На рейке нужно вырезать углубления для фиксации самого подвижного средства. Обычно используется червячная система передвижения планки. Детали крепятся держателем, который фиксируется несколькими оборотами гайки. Когда отпускается держатель, деталь легко извлекается из фиксатора.
Принцип действия струбцины
Когда специалист работает с деревянными и металлическими заготовками и ему нужно зафиксировать изделие для его точной обработки. Это возможно сделать используя струбцины.
Старинные модели допускали фиксировать ее при помощи одной руки, современные модели освобождают обе руки мастера. Они не только быстрозажимные, и в тоже время дают возможность пользоваться обеими руками. Известны следующие типы струбцин:
- Монтажные.
- Ручные.
- Угловые.
- Винтовые.
- Рычажные.
В основе рычажных струбцин находится не только червячно-винтовой принцип работы, а также рычаговый механизм. Их еще называют зажимами. Они делают возможным аккуратно и мгновенно фиксировать деталь. Применения огромной силы здесь не требуется, всю основную работу выполняют рычаги. Такие струбцины имеют очень простую конструкцию, поэтому их можно изготовить своим руками дома. Такой принцип работы позволяет не только крепить деталь, но и рассчитывать силу сдавливания. Это немаловажно, например, при склеивании.
Остальные виды струбцин отличаются лишь методом крепления деталей.
Изготавливаем столярную струбцину
При работе с деревом часто приходится его фиксировать, поэтому без столярной струбцины просто никуда. Она обязательно понадобиться, когда нужно просто закрепить доски, склеить между собой заготовки из дерева или листы деревьев.
Несомненно, такие модели имеются в продаже. Но изготавливаются из более мягких сплавов, так производители понижают себестоимость товара. И не всегда они подходят по размерам. Струбцина своими руками самый оптимальный вариант.
На рынке существует огромное количество модификаций струбцин. Некоторые из них могут быть универсальными, а некоторые и вовсе одноразовые и делаются они под одну техническую операцию. Нужно лишь понимать сам принцип работы, тогда изготовить любой вариант своими руками не составит особого труда. Каких-то стандартов по изготовлению нет.
Самый простой вариант из ножовки по металлу. Собирается она быстро. Но применение ее ограничено. Хотя для работы с небольшими объектами этого функционала хватает.
В качестве крепежных элементов выступают болты, на одном конце которых находится гайка, на другом конце может быть съемная ручка или рожковый ключ.
Поскольку рамку можно регулировать по длине, это позволит работать с заготовками разной ширины. В основном, используется для склеивания деталей. Закрепить ее к столу не получится, так как не позволяет конструкция. Но если нет других подходящих инструментов, то такой вариант окажется как всегда кстати.
Изготовление слесарной струбцины
Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.
Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.
Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.
- Перенести шаблоны деревянных заготовок на лист картона. Размеры подбираются самостоятельно.
- Далее перенести шаблоны заготовок на деревянную доску. Для этих целей прекрасно подходит сорт твердой древесины.
- Ножовкой или лобзиком вырезается деталь. Напильником и шлифовальной бумагой обрабатывается контур детали.
- В центре заготовки отметить место для отверстия. Через него будет проходить ось болта. Отверстие в верхней части фиксирующей челюсти расширяется круглым напильником по размерам в 1,5 или 2,5 раза шире размера самого болта.
- В рукоятке сверится отверстие под гайку. Диаметр должен соответствовать номеру гаечного ключа. Рашпилем или напильником придаем отверстию форму шестигранника. Садим гайку в отверстие на эпоксидную смолу и как вариант любой другой твердый клеевой состав.
- Струбцина собирается, болт крепится клеем в нижней части фиксирующей челюсти. Сзади крепятся петли для раскрывания крепежных челюстей. Надеть верхнюю челюсть на болт и закрутить ручкой.
На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.
Изготовление прищепочного зажима
Одним из наиболее простых и самых популярных струбцин является зажим-прищепка. Сделать струбцину своими руками очень просто. Принцип работы такого зажима схож с принципом бельевой прищепки. Только размеры здесь будут больше.
Сначала нужно вырезать из фанеры заготовки. Всего нужно подготовить 10 таких деталей. Пять из десяти должны иметь по центру округлую выпуклость. Длина каждой челюсти держателя равна 15 см.
Следует отметить, что если нужна более крупная модель, то нужно использовать более прочную и толстую фанеру.
Поочередно начинаем склеивать профили заготовок. Сначала должен идти профиль с выпуклостью. Таких зажимов должно получиться два. Соединяем их между собой таким образом, чтобы гребни зашли в пазы.
Если все сделано правильно, то такой зажим будет подвижным и работать как бельевая прищепка. Наматываем резинку струбцину. Собственно все, зажим своими руками готов.
Как выбрать струбцину при покупке
Струбцина достаточно простое устройство и проблем с выбором не должно возникнуть. Главное перед покупкой проверить ее исправность, чтобы корпус не имел трещин. Винтовая часть должна легко закручиваться и выкручиваться. Посмотреть насколько плотно прилегают губки. Они должны быть ровными. Если в комплекте есть резиновые прокладки, то опробовать их. Они нужны для того, чтобы не оставлять следов на мягких материалах во время крепления. Устройство также должно быть легким и прочным.
