Куда ставить насос в системе отопления. Установка насоса в систему отопления: разбор основных монтажных правил и хитростей. Правила эксплуатации циркуляционного насоса

Модернизация отопительной системы с устройством циркуляции теплоносителя под давлением призвана не только «выровнять» тепловой режим во всем жилом доме, создать комфортные условия проживания в каждой отдельной комнате и устранить искусственные преграды циркуляции – воздушные пробки.

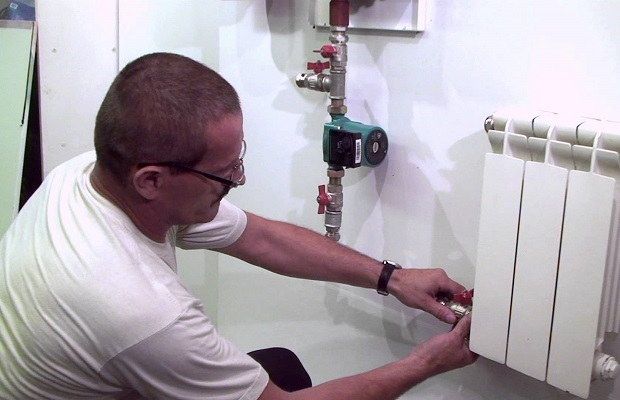

Пошаговая инструкция по установке циркуляционного насоса в систему отопления

Если следовать приведенным ниже рекомендациям, можно без проблем установить насос циркуляции самостоятельно:

1. Выбор места установки. Пользователю, не знающему основных принципов гидравлики (наука о движении жидкости), довольно сложно самостоятельно определить правильное место подключения насосного оборудования, гарантирующее качественное циркулирование теплоносителя по всем техническим элементам, предназначенным для переноса и получения тепла во всех обогреваемых комнатах жилого дома, коттеджа. Одни утверждают о правильном установлении на «подаче», другие – категорически утверждают, что строго на «обратке», то есть на трубе, по которой возвращается «отработанная» горячая жидкость к нагревательному прибору. Обе стороны приводят веские аргументы в защиту своей позиции.

Исследования и наука о движении жидкостей доказали: принципиальной разницы в местах установки помпы, влияющей на эффективность работы агрегата и системы, нет.

Исключения составляют котлы, для которых используют твердое топливо при отсутствии соответствующей автоматики. В таком отопительном приборе выделяется пар при перегреве теплоносителя. Бытовой насос не предназначен для перекачки пара, который поднимается по трубе к насосу. Крыльчатка насоса работает в холостом режиме, охлажденной жидкости поступает меньше в котел, количество пара увеличивается. Система отопления не работает – котел кипит. В этом случае лучше насос устанавливать на «обратке». Для отопителей, работающие на пеллетах, с наличием установленной автоматики, место монтажа насоса принципиального значения не имеет.

2. Промывка системы отопления. Перед началом установки помпы в термосифонную схему, которая действует на данный момент, необходимо слить теплоноситель и промыть всю систему. Если система не промывалась в течение 15-20 лет, лучше использовать специальные препараты.

Из практики известно, что домашняя термосифонная система, в которой не сливается вода в летнее время, отложений имеет немного. Как правило, в чугунных батареях больше всего скапливается окалины и грязи. Их надо демонтировать для качественной промывки. Лучше такую процедуру выполнять в теплое время года на улице. Трубопроводы и приборы промывают, используя бытовую насосную станцию, которую предпочтительнее взять в прокатном специализированном пункте или использовать оборудование, не применяемое для домашнего питьевого водоснабжения.

3. Особенности установки насоса. Устанавливая насос, необходимо предусматривать возможность его свободного обслуживания или простоты демонтажа. Одним из самых лучших способов установки насоса – на байпасе. Байпас – это обводной участок трубопровода, на котором устанавливается насос. Во время отключения электроэнергии, выполнив некоторые переключения, система отопления продолжает работать при естественной циркуляции. Для выполнения такой функции система отопления должна быть смонтированная без контруклонов, что минимизирует гидравлическое сопротивление всего контура. При таком монтаже насос работает без искусственно созданной перегрузки, тем самым продлевается срок эксплуатации.

При верхней разводке насос, обеспечивающий циркуляцию, устанавливается в любом месте. Но, как правило, – на «обратке», перед нагревательным котлом и в обязательном порядке с фильтром очистки перед насосом, который очищает всю поступающую жидкость в насос от наличия окалины, грязи, ржавчины. При устройстве теплых полов в индивидуальном жилом доме нагнетающее оборудование устанавливается на каждую ветку отдельно, не зависимо от наличия общего такого оборудования.

При проведении установочных работ насоса с любым типом помпы рекомендуется придерживаться простых и важных правил:

Крепление насоса к теплопроводу производится на резьбовых соединениях накидными гайками для удобства проведения монтажных и демонтажных работ.
Строго придерживаться направления движения потока теплоносителя, указанного на корпусе насоса стрелкой.
В независимости от расположения теплопровода (отвесное, наклонное, параллельно полу), нагнетающее устройство устанавливается так, чтобы ось ротора была неукоснительно горизонтальная.
Монтажная коробка с клеммными соединениями всегда должна находиться в верхнем положении. Этим упреждается попадание влаги при авариях и удобство в проведении электромонтажных работ.
Лепестковый обратный клапан устанавливается на прямом участке трубопровода, под насосом в неизменном горизонтальном положении. Пружинный клапан создает дополнительное сопротивление, влияющее на эффективность работы термосифонного отопления.
Отсекающие шаровые краны подбираются улучшенного качества, так как они несут нагрузку от веса всего байпаса: насоса, фильтра, трубы.

В представленном видео наглядно показано, как и в каком месте правильно установить , какие основные требования и особенности его установки.

Правила безопасной эксплуатации и установки

Перед установкой циркуляционного насоса рекомендуется изучить прилагаемую изготовителем инструкцию по правильной установке и эксплуатации. Предпочтительно, чтобы сборку байпаса и установку проводил специалист соответствующего направления и квалификации.

Все сварочные работы на трубопроводах проводят до установки насоса. Перед установкой насоса настоятельно рекомендуется выполнять промывку всей системы теплоснабжения. Остатки окалины, ржавчины, грязи ухудшают работу насоса, способствуют быстрому износу вращающихся деталей. Антикоррозийные добавки можно добавлять в теплоноситель, только сертифицированный к устанавливаемому изделию.

Электромонтажные работы

Для предотвращения поражения электрическим током потребителя:

подключение выполнять только рекомендуемым заводом-изготовителем кабелем соответствующего сечения и изоляции;
сетевое подключение должно быть смонтировано в строгом соответствии с указателями на клеммах подсоединения («ноль», «фаза», «земля»);
силовой кабель прокладывать так, чтобы он не соприкасался с трубопроводом, корпусом насоса, электродвигателем;
клеммная коробка на насосе должна быть закрытая;
насосное оборудование подлежит заземлению.

Все работы по осмотру, техническому обслуживанию, эксплуатации насосного оборудования осуществляются при отключенном электропитании как насоса, так и того оборудования, с которым он связан.

Покупая насос для индивидуального использования, необходимо убедится, что все параметры соответствуют друг другу. Несоблюдение простых правил монтажа, эксплуатации насоса, а так же правил безопасности приводит к преждевременному выходу из строя агрегата, ухудшению эксплуатационных показателей, несет опасность для жизни потребителя.

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса - задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он - обязательный элемент, в гравитационных - можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов - с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе - все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике - котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение - это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки - на правое и левое крыло дома или на первый и второй этаж - имеет смысл на каждой поставить отдельный агрегат, а не один общий - непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления - с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной - работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные - без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие - необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент - направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение - стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода - фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N - нулевой провод, L - фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание - поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы - необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Установка циркуляционного насоса: схемы, правила монтажа

Как должна проводится установка циркуляционного насоса, его обвязка для систем разных типов, как подключить к электричеству.

Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Для равномерного распределения тепла в доме, оснащенном автономной системой отопления, используют различные модели циркуляционных насосов. Данное оборудование обеспечивает принудительную циркуляцию теплоносителя по трубам и батареям. При этом прогрев радиаторов осуществляется одновременно во всех комнатах независимо от их удаленности от отопительного котла. Проводится установка насоса на отопление в соответствии с инструкцией производителя, в которой подробно описан процесс монтажа данного оборудования. На практике опробовано несколько способов расположения насосных установок в системе отопления частного дома. В каждом случае владельцем объекта выбирается наиболее подходящий вариант с учетом типа используемого котла и расширительного бака, вида отопительной системы, наличия дополнительных элементов.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений. Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Определение места врезки насоса в систему

Корректная работа насосного оборудования возможна при условии правильного определения места его врезки в трубопровод. Насос должен заставлять теплоноситель циркулировать по системе отопления, обеспечивая тем самым быстрое продвижение горячей воды от котла до всех батарей, установленных в доме. Так выглядит типовая схема подключения циркуляционного насоса отопления, наиболее часто используемая специалистами на практике.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Ее основными элементами являются котел (1), мембранный бак (7), насос (5), радиаторы отопления (8), а также:

муфтовое соединение (2);
вентили (3);
сигнальная система (4);
сетчатый фильтр (6);
линия подпитки системы отопления водой (9);
управление (10);
температурный датчик (11);
аварийный датчик (12);
заземление (13).

В автономных системах отопления обычно устанавливают герметичные насосы с «мокрым» ротором бездроссельного типа. Данные модели не нуждаются в дополнительной смазке деталей и замене прокладок. Эти функции выполняются теплоносителем. Вода, перекачиваемая насосом, еще и охлаждает его элементы, а также обеспечивает бесшумное функционирование оборудования. Корпус бездроссельного насоса изготавливается производителями из чугуна, а ротор – из стали или износостойкого пластика. Устройство, не нуждающееся в интенсивном обслуживании, способно работать в течение 20 и более лет.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Установка насоса на отопление: как поставить насос в отопительную систему

Советы по установке циркуляционного насоса на отопление. Как правильно установить насос на отопление: разбор всех нюансов, технических заморочек и многое другое. Видео и фото.

Схемы подключения насоса отопления: варианты монтажа и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали.

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели прибора.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке. И вот почему:

Плотность воды при нагреве до 50 °C равна 987 кг/м 3 , а при 70 градусах – 977,9 кг/м 3 ;
Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м 3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы с прямым типом сгорания, функционирующие на твердом топливе. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром. Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять - клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть правильно установлено на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали. В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Необходимость в этом появляется в следующих случаях:

при обогреве дома участвует более одного котельного агрегата;
если в схеме обвязки присутствует буферная емкость;
система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
при использовании гидроразделителя;
когда длина трубопровода более 80 метров;
при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше. Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса. В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий. Выбрать можно любой из методов подсоединения:

через устройство дифференциального автомата;
подсоединение к сети вместе с бесперебойником;
питание насоса от системы автоматики котла;
с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома. Самая сложная задача - врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Выбор схемы подключения насоса отопления зависит от сложности самой магистрали. Приведены возможные варианты монтажа циркуляционного насоса, тематические видео и фотоматериалы.

Дополнительный насос в системе отопления станет оптимальным выходом из ситуации, когда у владельцев дома возникли проблемы с обогревом жилища. Монтаж агрегата поможет равномерно распределить тепло в трубопроводе. Большим достоинством насосов считается их универсальность, ведь они могут работать не только на угле, но и на солярке, мазуте, газе, дровах и электричестве.

В чем преимущества вспомогательного насоса?

Применение дополнительного оборудования для улучшения работы отопительной системы дает жильцам массу преимуществ. Во-первых, увеличивается общий КПД системы. Это сказывается не только на равномерности распределения тепла, но и на температуре в жилых помещениях. Во-вторых, воздух в комнатах прогревается гораздо быстрее. В-третьих, улучшается циркуляция тепла внутри главного трубопровода.

Еще одним преимуществом дополнительного насоса считается исключение возможности накопления воздуха в одном из каналов, по которым циркулирует тепло. Больше всего от этой проблемы страдают владельцы квартир на верхних этажах, однако, если установить дополнительный агрегат, он поможет создать необходимое давление и снабдит теплом все здание. Большим плюсом насоса можно уверенно считать его экономичность. На практике доказано, что вместе два агрегата (штатный и дополнительный) будут потреблять меньше топлива.

Кроме того, если теплом здание обеспечивает пара насосов в системе, то жильцы могут установить такие полезные устройства, как сушилки для полотенец и термостаты. Обитатели такого здания также получают возможность использовать трубы малого диаметра – качество отопления от этого не ухудшится. Еще одно важное преимущество – это невысокая цена оборудования. Дополнительный циркуляционный насос может стоить от 5 до 20 тыс. руб. Это не слишком большие деньги, если учесть, что на агрегат будут собираться деньги со всех жильцов дома.

Какие параметры устройства стоит учитывать при покупке?

Прежде, чем покупать и устанавливать оборудование, стоит изучить его наиболее важные параметры. Чтобы не ошибиться при выборе, ознакомьтесь с такими его характеристиками, как плотность теплоносителя, сила напора и температура воды. Также потребуется узнать диаметр труб, используемых для отопления здания.

Узнать, какие именно характеристики имеет выбранный вами насос, можно на упаковке, боковой стенке или в техническом паспорте агрегата. Напор производители обозначают литерой "H". Этот показатель означает способность устройства поднимать воду на определенную высоту. Он измеряется в метрах. Вторая характеристика – это потребление жидкости системой. Она обозначена литерой "Q" и измеряется кубическими метрами. Этот параметр равен мощности котла и зависит, в основном, от диаметра трубопровода.

Оборудование для улучшения циркуляции не предназначается для подъема жидкости. Из-за этого при покупке агрегата особое внимание стоит уделять именно параметру "Q". Если установленный котел не снабжен помпой, то дальнейшее потребление жидкости придется рассчитать самостоятельно. Большинство современных отопительных приборов уже имеют подобное оборудование. Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась.

Приобретать очень дорогое оборудование не стоит. В любом случае использовать весь потенциал устройства не будут. Помимо этого, установленный агрегат отличается высоким уровнем шумов. Чаще всего длина трубы определяет мощностные характеристики оборудования: для каждых 10 м трубы устройство должно давать 0,5 м напора. На практике 100-метровое кольцо будет эффективно работать, если насос будет выдавать напор в 5 м. Покупая агрегат для трубопровода, не стоит забывать, что мощность устройства должна составлять на 10 % больше, чем показатель, который рассчитали жильцы.

Типы дополнительных насосов – выбираем подходящий агрегат

Для эффективной циркуляции носителя лучше всего использовать "мокрые" или "сухие" насосы. В первом случае ротор расположен внутри теплоносителя, то есть перекачивает воду, находясь непосредственно в ней. В процессе циркуляции жидкость охлаждает двигатель. Для подведения электричества используется статор. "Мокрые" насосы имеют множество плюсов. Во-первых, они способны прослужить достаточно большой отрезок времени. Во-вторых, такие устройства не нуждаются в частом обслуживании. В-третьих, они меньше шумят. И, в-четвертых, они не отличаются большими габаритами.

Среди недостатков можно выделить не слишком высокий КПД, ограниченную сферу использования, отсутствие возможности применять насосы для питьевой воды и других приборов, связанных с продуктами питания. Подобные агрегаты применяются только в особняках и жилых многоэтажных домах.

В конструкции насосов сухого типа ротор находится снаружи теплоносителя. В таких устройствах применяется уплотнитель, который предназначен для отделения двигателя и самого насоса. Примерный КПД оборудования составляет 75 %, из-за чего эти агрегаты применяются в ситуациях, когда необходимо регулярно перекачивать большое количество воды. Такие агрегаты используются больше на производстве и в торговых центрах, чем в жилых зданиях.

Подготовка к установке оборудования

Прежде, чем приступить к монтажу насоса, внимательно ознакомьтесь с алгоритмом работы. На первом этапе подготовьтесь к установке. Для этого приобретите резьбы разъемного типа и фильтр для глубокой очистки. Также перед тем, как ставить оборудование, нужно подготовить обратный клапан. Он стабилизирует работу отопительной системы. Для работы также потребуется:

набор ключей;
комплект больших и маленьких плоских отверток;
плоскогубцы;
труба, диаметр которой будет равен диаметру стояка;
арматура.

Стоит заранее определиться с местом монтажа. Современные агрегаты могут ставиться не только на трубу для подачи воды, но и на обратный трубопровод. Если планируется установка устройства на отрезок трубы между обратной и прямой проводкой радиаторного типа, то перед этим потребуется проверить способность агрегата выдерживать мощный напор горячей жидкости. Стоит также помнить, что в зданиях, помещения в которых оборудуются "теплыми полами", прибор для нагнетания ставится в точке подачи горячей воды. Таким образом, удастся исключить завоздушенность труб.

Если в наличии есть мембранный бак, то насос с байпасом монтируют со стороны обратного трубопровода, поближе к расширителю.

Монтаж агрегата – алгоритм в деталях

Установка дополнительного циркулирующего насоса в штатную систему отопления никак не зависит от типа и материала последней. В любом случае производить монтаж придется методом обвода. Если дом оборудован металлическим трубопроводом, то можно докупить готовую конструкцию, позволяющую обойти главную магистраль. Перед монтажом потребуется полностью слить жидкость и прочистить трубы. Для этого трубопровод нужно несколько раз промыть. После этого со стороны основной трубы устанавливается кусок трубы, изогнутой в виде буквы "П".

Посредине трубы зафиксируйте насос. По обе стороны от устройства поставьте шаровые краны. Для чего они нужны? В первую очередь, циркуляция воды придет в норму, если перекрыть один из кранов. Во-вторых, в случае ремонта агрегата придется сливать воду, при наличии кранов делать этого не потребуется. В процессе установки следует обратить внимание на направление, в котором движется жидкость. Оно отмечено на корпусе насоса специальной стрелкой. По окончанию монтажа систему заполняют водой и проверяют работу. В случае обнаружения каких-либо неполадок устранить их стоит именно на этой стадии операции.

Далее при помощи центрального винта из труб выгоняем застоявшийся воздух. Если все выполнено правильно, из отдельного отверстия в трубопроводе начнет течь вода. Чтобы установить агрегат с управлением ручного типа, воздух из труб нужно вывести еще перед началом монтажа. Для этого устройство включается на несколько минут, после чего клапаны оборудования открываются. Подобную процедуру стоит повторить несколько раз. Как только трубопровод заполнится достаточным количеством жидкости, запустится сам насос. При этом наличие воздуха в трубах категорически недопустимо.

Техника подключения устройства – что с чем соединять?

Жильцы дома не получат качественного обогрева, если насос не будет подключен правильно. В процессе подключения устройства к электросети систем естественной циркуляции используют автоматический предохранитель. Для монтажа последнего стоит выбирать место на расстоянии не менее 70 см от главного котла. В системах принудительной циркуляции насос начнет работать после включения теплового реле. С целью обеспечения одновременной работы встроенного и дополнительного насоса второй прибор потребуется соединить с реле или же вывести его параллельно к первому прибору.

В котлах электрического типа устройства для циркуляции стоит подключать непосредственно к котлу. В таком случае насос будет срабатывать только в момент подогрева жидкости. Фильтр для очистки необходимо устанавливать перед корпусом насоса. Клапан, прикрученный в верхней части байпаса, дает возможность продувать трубопровод, выводя из него скопившейся там воздух.

Циркуляционный насос — это устройство, позволяющее интенсифицировать процесс циркуляции теплоносителя через приборы отопления. Установка циркуляционного насоса часто позволяет решить проблемы в уже существующих системах отопления, при их недостаточной эффективности.

Назначение

В последнее время для систем отопления очень популярным стало применение циркуляционных насосов. Циркуляционные насосы используются в системах отопления дома для принудительной циркуляции теплоносителя, а также их применяют при создании теплых водяных полов.

Типы циркуляционных насосов. Выбор

Циркуляционные насосы бывают с сухим и мокрым ротором. Насосы первого типа применяются по большей мере в стационарных котельных большой мощности. Насосы с мокрым ротором — ротор электродвигателя которых вращается в воде. Они имеют ряд преимуществ: бесшумность работы, меньшее энергопотребление, не требуют обслуживания. Такие достоинства этих насосов позволили с успехом применять их в системах отопления индивидуальных домов.

Основными параметрами циркуляционных насосов с мокрым ротором являются их подача (количество перекачиваемой воды в час), напор (на какую высоту насос способен поднять воду) и присоединительные размеры в миллиметрах. Выбор циркуляционного насоса сводится к определению необходимой подачи в метрах кубических в час. Но не только. Вопрос решается расчетами, однако для большинства случаев индивидуальных домов и коттеджей можно рекомендовать насосы 25/60 или 32/60. Это справедливо, так как большинство систем отопления домов выполняется из полипропиленовой трубы диаметром 25 или 32 мм. А опытным путем установлено, что согласно расходно-напорной характеристике насосов, напора в 60 м вод. ст. (метров водяного столба) более чем достаточно, как для полного заполнения системы, так и для создания нужной подачи (интенсивности циркуляции).

Монтаж насоса. Как избежать ошибок

Монтаж циркуляционного насоса заключается в его установке в определенном месте на трубопровод системы отопления. Здесь возможны варианты. Рассмотрим монтаж насоса на примере его установки на полипропиленовые трубы. От установки на стальные трубы этот способ отличается только работами по монтажу (врезка, нарезка резьбы), схема сборки узла остается такой же.

Необходимые материалы и инструменты:

полипропиленовые трубы соответствующего диаметра;
необходимые фитинги (муфты, переходники, углы, тройники);
запорная арматура (краны);
сам насос;
комплект сварочного оборудования для полипропиленовых труб;
лен или ФУМ-лента (для уплотнения резьбовых соединений);
трубный ключ, разводной ключ, сантехнические клещи.

Устанавливать насос необходимо, используя байпас. Это значит, что сохраняется основная нитка трубопровода системы отопления, а насос врезается параллельно ей. Сначала собирают именно эту линию. Необходимо взять специальный полипропиленовый фитинг для перехода от металлического насоса к полипропиленовой трубе: муфта комбинированная, с наружной резьбой, соответствующей присоединительным размерам насоса. Ее следует установить на насос, используя лен или ФУМ-ленту. Так следует сделать с каждой стороны насоса.

Теперь привариваем к обеим имеющимся муфтам по крану (кран шаровой полипропиленовый). Размер крана должен соответствовать размеру муфты. Обычно этот узел выполняют с использованием угла в 90 градусов. Устанавливать угол можно как между муфтой и краном, так и после крана. Выполнив такую работу с двух сторон от насоса, получаем ту самую параллельную линию — байпас. Замерив расстояние между двумя крайними точками конструкции, включающей насос, муфты, два крана и два угла, получаем габаритный размер байпаса с насосом.

1 — полипропиленовый уголок; 2 — шаровой кран; 3 — циркуляционный насос; 4 — фильтр грубой очистки; 5 — шаровой кран; 6 — полипропиленовый тройник

Далее нужно определиться с местом установки насоса. Перед котлом по ходу движения теплоносителя, или после. Наиболее правильной будет установка перед котлом, на обратном трубопроводе системы. Устанавливать насос после котла , на подающем трубопроводе, возможно, но менее эффективно, и применяется только тогда, когда нет возможности установить циркуляционный насос на обратном трубопроводе.

Зная габаритный размер байпаса, необходимо отметить места врезки полипропиленовых тройников в трубопровод. Вырезаем участок обратного трубопровода по меткам, на концы труб системы отопления привариваем тройники (их размер должен совпадать с размером обратного трубопровода, а ответвление тройников — с размерами трубы и фитинга байпаса). Между тройниками устанавливают кран, который не должен заужать размеры трубопровода. Теперь на ответвления тройников навариваем байпас. Размеры участков труб между основными элементами узла выбираются из местных условий, с учетом эстетики и удобства исполнения.

При установке насоса следует обратить внимание на то, чтобы ось электродвигателя насоса была расположена строго горизонтально, возможные варианты всегда хорошо описаны в документации к насосу.

Наматывать лен или ФУМ-ленту на резьбу следует по часовой стрелке, глядя на срез резьбы. Для более качественного уплотнения можно рекомендовать сначала наматывать немного льна, а затем 5-6 витков ФУМ-ленты.

Важно продумать, как будет выглядеть весь узел с насосом, для того чтобы учесть различные возможности и не ошибиться.

При работе с полипропиленовыми трубами нужно обязательно предусмотреть необходимость крепления насоса к стене или полу. Чаще для этого используют металлические хомуты со шпилькой.

Подключение насоса к электрической сети не составит труда. У одних производителей для этого достаточно вставить штатную вилку электрического шнура в розетку. Но чаще, необходимо самому изготовить шнур с вилкой (покупаем кусок электрического трехжильного шнура и вилку). Открыв крышку насоса (шуруп под крестовую отвертку), завести шнур внутрь и соединить с клеммами N, L, и «земля». Не путать контакты «ноль» и «земля»!

Перед первым пуском насоса нужно после заполнения системы водой спустить воздух из насоса. Для этого надо слегка открутить пробку на его корпусе до появления воды, а затем плотно ее закрутить.

Строительство частного загородного дома обычно предполагает сооружение индивидуальной автономной отопительной системы. Такое оборудование при грамотном монтаже будет значительно экономичней и эффективней, чем подключение к магистральному отоплению. В частности, в автономной системе существенно сокращается расстояние, которое проходит теплоноситель от места нагрева (отопительного котла) до места расположения приборов отопления (радиаторов).

Индивидуальная система отопления может строиться как с использованием принципа свободной циркуляции теплоносителя (горячая вода идет по трубопроводам самотеком), так и с применением насосного оборудования. В последнем случае перед владельцем дома встает вопрос: как установить на отопление?

А нужен ли нам насос?

Конечно, индивидуальная отопительная система может прекрасно работать долгие годы и без включения в нее насосного оборудования. Однако применение циркуляционных отопительных насосов значительно увеличивает эффективность работы отопления.

Прежде всего, включение в систему насоса сокращает инерционность движения теплоносителя. При движении горячей воды самотеком, нагретый теплоноситель может достигнуть дальних по расположению радиаторов отопления через значительное время. В результате температура жидкости в трубопроводах успевает снизиться, и радиаторы не столь эффективно нагревают помещения. Разница во времени прохождения теплоносителя может достигать часа и более. С использованием насоса все радиаторы в доме будут нагреваться равномерно.
Также, при применении насоса, можно не строить систему трубопроводов с точным соблюдением угла уклона. Даже если в какой-то части вашего дома труба отопления будет идти «в гору», теплоноситель под действием насоса без проблем преодолеет этот участок и в системе не станут появляться воздушные пробки.

Но любое техническое решение может иметь и свои минусы.

Электричество у нас в стране пока еще не бесплатное, так что работающий в системе отопления будет съедать деньги из вашего бюджета. Мощность насосных устройств может составлять от 55 до 100 Ватт.
Наличие в системе насоса сразу делает ее энергозависимой, так что при любом отключении энергии у вас появятся проблемы с отоплением.
Остановка насоса может вызвать чрезмерный нагрев теплоносителя, что послужит причиной разрыва отопительных контуров или разморозки удаленных сегментов отопительных трубопроводов.

Как устроено циркуляционное отопительное насосное оборудование?

Насосные устройства устанавливаются в закрытых системах обогрева жилища. В типичном насосном устройстве имеется корпус из нержавеющего металла. В корпусе размещается электрический двигатель. На валу двигателя размещена крыльчатка, она и перемещает носитель тепла по трубам. Устройство насосного оборудования систем отопления в целом аналогично обычным водяным насосам.

Разновидности циркуляционных насосных устройств

По принципу работы насосные устройства, обеспечивающие циркуляцию теплоносителя в отопительных системах, можно разделить на «мокрые» и «сухие».

В «сухом насосе» ротор электродвигателя, находящийся за уплотнительной перегородкой, не контактирует с носителем тепла. Во время работы «сухого насоса», при вращении уплотнительных колец, между ними образуется пленка из воды, которая предотвращает проникновение теплоносителя к ротору двигателя. Такое насосное устройство работает с эффективностью около 80%. Недостатком такого оборудования является повышенная шумность, его рекомендуется устанавливать в отдельном помещении.

«Сухие» циркуляционные насосные устройства могут быть вертикального, горизонтального или блочного типа. Тип насосного устройства влияет на технологию его монтажа и обычно обозначается в техническом паспорте оборудования. Кроме того, отличительной чертой насосных устройств «сухого» типа является необходимость их установки в чистых помещениях, по причине того, что они очень чувствительны к наличию пыли. «Сухие» насосы должны запускать только при наличии жидкого теплоносителя в системе, в противном случае уплотнительные кольца могут разрушиться.

В циркуляционном насосном оборудовании, выполненном по «мокрой» технологии, вращающиеся элементы (крыльчатка, прикрепленная к ротору) погружаются в жидкий носитель тепла. Горячая вода в этом случае одновременно выступает как смазочная и охлаждающая жидкость. Такие насосные устройства более надежны и неприхотливы в эксплуатации, но имеют гораздо меньшую эффективность – около 50%. Такое оборудование неплохо показывает себя в бытовых отопительных системах, их КПД вполне хватает для создания циркуляции теплоносителя в частном доме.

Выбираем циркуляционный отопительный насос

Главным критерием выбора циркуляционного насосного устройства для отопления является его мощность. Она должна соответствовать объему автономной системы трубопроводов. Недостаточная мощность не позволит эффективно использовать все преимущества системы отопления с принудительной циркуляцией. Чрезмерная мощность станет пустой тратой денег.

Для того чтобы вычислить потребную мощность насосного устройства, необходимо собрать следующие сведения:

сечение трубопровода отопления;
температура теплоносителя;
производительность отопительного котла;
пропускная способность трубопроводов.

Чтобы не пользоваться сложными формулами, необходимую модель циркуляционного насосного устройства можно выбрать по выдаваемому напору.

Потребный напор рассчитывается по очень простой формуле: 0,5 единиц (метра) насосного напора = 10 метрам длины трубопровода отопления.

Цены на циркуляционный насос

циркуляционный насос

Варианты установки циркуляционных насосных устройств

В отопительную систему циркуляционное насосное оборудование может устанавливаться по двум основным схемам : однотрубной и двухтрубной.

В однотрубной системе происходит постоянный расход теплоносителя. Температурный перепад в ней не очень большой.

В двухтрубной системе расход теплоносителя зависит от режима работы, и разница температур жидкости в системе может достигать больших значений.

Составные части отопительной системы

Отопительный котел.
Воздушный клапан.
Устройство термостата.
Отопительный радиатор.
Клапан балансировки.
Бачок расширения.
Запорные вентили.
Фильтрующее устройство.
Циркуляционное насосное устройство.
Прибор измерения давления в системе.
Предохранительное клапанное устройство.

Самостоятельная установка теплового циркуляционного насоса

При установке насосного устройства следует помнить, что его время от времени необходимо обслуживать. Следовательно, к его месту расположения должен быть обеспечен удобный доступ. Наиболее удобным местом установки насосного оборудования будет участок обратного трубопровода (обратки), расположенный перед входным патрубком отопительного котла.

Такое место монтажа обеспечит работу насоса с относительно холодным теплоносителем, что существенно повысит срок службы устройства. Кроме того, установка насоса на трубе обратки предотвращает накопление воздуха в ёмкости нагревательного котла. Это продлевает срок службы оборудования и предотвращает запирание жидкости в накопительной ёмкости.

Алгоритм установки насосного устройства

Шаг 1. Слейте воду из отопительной системы. При необходимости проведите гидродинамическую чистку трубопроводов и радиаторов отопления.

Шаг 2. В выбранном месте монтажа насосного устройства размещается дополнительный обвод трубопровода, его называют байпасом. Предназначение байпаса — обеспечить циркуляцию теплоносителя в системе при выключенном или сломавшемся циркуляционном насосе. Сечение трубопровода байпаса должно быть меньше, чем в основной системе.

Шаг 3. Устанавливаем циркуляционное насосное устройство. При монтаже ориентировать насос необходимо так, чтобы теплоносителем была покрыта вся его рабочая часть (вал и крыльчатка). Помните, что работа насосного устройства «насухую» без нагрузки может привести к серьёзным повреждениям оборудования. Также, неправильная ориентация насоса приводит к понижению его эффективности. Выдаваемая реальная мощность насоса может снизится на 30%. Схему правильной ориентации конкретной модели насоса вы сможете найти в руководстве по эксплуатации.

При выборе расположения насосного устройства и при его монтаже также необходимо учитывать, что коробка с клеммами должна находиться в верхней части оборудования. В противном случае, даже при небольшой протечке или при образовании конденсата, её может залить водой. Результат — короткое замыкание.

Шаг 4. На входном и выходном патрубках насосного устройства системы отопления должны быть установлены шаровые краны. Они облегчают процедуру демонтажа и ремонта оборудования.

Шаг 5. Перед входным патрубком насосного устройства установите фильтр воды. Он предотвратит попадание в насос мелких частиц, взвешенных в теплоносителе. Это существенно отодвинет сроки проведения ремонтных работ.

Шаг 6. На обводном трубопроводе байпаса смонтируйте клапанное устройство. Оно будет стравливать воздушные пробки, если таковые возникнут в системе.

Шаг 7. Обработайте все места стыковок силиконовым герметиком. Это позволит избежать возникновения утечек.

Шаг 8. Заполните отопительную систему жидким носителем тепла, стравите из нее воздушные пробки, открыв центральное клапанное устройство.

Обратите внимание! Стравливание воздушных пробок необходимо производить перед каждым включением насосного устройства.

Обслуживание циркуляционных насосных устройств в отопительных системах

Обычно циркуляционные насосные устройства в системах обогрева жилья не требуют регулярного обслуживания. В случае возникновения поломок, можно обратиться к специалистам сервисных центров. Но для того, чтобы ваше оборудование работало без поломок, необходимо соблюдать некоторые правила.

Не включайте насосное устройство, если в системе отопления нет теплоносителя.
Следите за тем, чтобы насос работал с тем объемом воды и той мощностью, на которую он рассчитан по паспортным данным.
Не оставляйте насос на долгое время в выключенном состоянии. Даже летом ежемесячно производите профилактический запуск. 15 минут работы оборудования будет вполне достаточно, чтобы предотвратить застой частей механизма.
Следите за тем, чтобы температура теплоносителя в месте установки насосного оборудования была не очень высокой. Максимально допустимая температура — 65 градусов. При превышении нагрева в осадок в жидком носителе тепла выпадают жесткие соли, которые значительно изнашивают оборудование.

Установка и эксплуатация насосного оборудования в отопительных индивидуальных автономных системах не вызывает особых проблем. Чтобы более подробно ознакомиться с этим вопросом, посмотрите обучающее видео.
