Правильная схема отопления частного дома. Схемы отопления частного дома. Сборка системы отопления с естественной циркуляцией

Каждому жилью в условиях отечественного климата необходима эффективная отопительная система. Для частного дома, в котором, как правило, отсутствует , вариантов ее устройства существует довольно много. Отличаясь друг от друга конструкцией, видами разводки и теплоносителями, все эти системы имеют свои достоинства и недостатки.

Классификация систем отопления частного дома

В первую очередь отопительные системы отличаются видом теплоносителя и бывают:

• водяными, самыми распространенными и практичными;
• воздушными, разновидностью которых является система открытого огня (т.е. классический камин);
• электрическими, наиболее удобными в эксплуатации.

В свою очередь, в частном доме классифицируют по типу разводки и бывают однотрубными, коллекторными и двухтрубными. Кроме того, для них существует еще и классификация по энергоносителю, требуемому для работы нагревательного прибора (газ, твердое или жидкое топливо, электричество), и по количеству контуров (1 или 2). Также разделяют эти системы по материалу труб (медь, сталь, полимеры).

Водяное отопление частного дома

Водяное отопление в частном доме осуществляется при помощи замкнутого контура, заполненного циркулирующей по нему горячей водой. Нагревательным прибором в этом случае выступает котел, от которого по дому необходимо провести трубы к каждому радиатору. Вода проходит через батареи, отдает тепло комнатам и возвращается в котел. Там она снова нагревается и попадает в систему. В качестве теплоносителя также может использоваться и антифриз.

Чаще всего отопительная система состоит из медных труб, самых надежных, однако, и наиболее дорогих.

Реже используется сталь, и практически никогда не устраивают водяное отопление из полимерных материалов, плохо переносящих температурные перепады.

Кроме труб схемы должны быть укомплектованы дополнительными элементами:

• расширительным баком, собирающим лишнюю жидкость;
• терморегуляторами, контролирующими температуру перед радиаторами;
• циркуляционным насосом, обеспечивающим принудительное движение жидкости по трубопроводам;
• запорными и предохранительными клапанами.

Подвиды

Система данного типа может быть:

• одноконтурной, обеспечивающей только нагрев воздуха;
• двухконтурной, позволяющей еще и получать горячую воду.

По принципу движения жидкости в трубах различают однотрубные, двухтрубные и коллекторные системы. Первая предполагает последовательный переход теплоносителя от одной батареи к другой. Ее достоинствами можно назвать простоту проведения разводки, а недостатками – низкую эффективность, невозможность регулирования и сложность замены отдельных элементов.

Двухтрубная

Двухтрубная система лучше, так как является более ремонтопригодной и обеспечивает минимальные потери тепла.

Но самый удобный и эффективный способ устройства схемы водяного отопления получится, если провести , обеспечивающую и быструю замену износившегося элемента, и простое регулирование температуры, однако и стоящую при этом дороже.

Плюсы-минусы

Главным достоинством всех систем водяного отопления в частном доме является эффективная передача тепла по всем обслуживаемым помещениям. А среди недостатков можно назвать:

• сложность и трудоемкость монтажа;
• необходимость в регулярной профилактике труб и котла, которую можно проводить и самому, и с использованием услуг специалистов.

Применение газовых котлов

Котлы, применяемые в водяной системе, могут использовать различные виды топлива. Самым распространенным и удобным в использовании является оборудование на газе – хотя устанавливать его можно лишь в том случае, когда к дому подведено центральное газоснабжение. Кроме того, в числе недостатков газовых котлов можно назвать необходимость их регулярного контроля со стороны соответствующих коммунальных служб.

Зато такая система имеет следующие преимущества перед остальными:

1. Простоту установки и эксплуатации.
2. Высокую экономичность использования энергоресурсов. В среднем, затраты на газ получаются на 30–40% меньшими по сравнению с использованием жидкого топлива или электричества.
3. Быстрый нагрев помещений теплоносителем. Уже через час температура в комнатах с системой водяного отопления, источником тепла в котором является газовый котел, заметно возрастет.
4. Экологичность использования газа.
5. Возможность автоматизации процесса, включая программирование требуемой температуры и нагрева горячей воды.

При отсутствии газоснабжения в частном доме приходится использовать котлы, работающие на других видах топлива. Например, на дровах, пеллетах или угле. Такой твердотопливный котел будет полностью автономным и не зависящим от подачи электричества или газа.

Однако его экологичность значительно меньше по сравнению с другими вариантами. А для хранения энергоносителя потребуется устройство дополнительного хранилища, защищенного от попадания влаги.

Отопление с использованием жидкого топлива

Жидкотопливное оборудование правильно устанавливать в зданиях, где применение и газа, и электричества невозможно или просто нецелесообразно (например, электросеть не выдержит такого мощного котла). Его достоинством также можно назвать независимость от электро– и газоснабжения. Хотя недостатки таких котлов обычно перевешивают преимущества:

• для топлива необходимо устройство специального пожаробезопасного резервуара;
• энергоноситель очень дорогой, и данный вариант получается максимально невыгодным;
• выделяются большие объемы продуктов сгорания топлива.

Электрические котлы

Электрическими котлами в системах водяного отопления пользоваться удобно и достаточно выгодно. А еще при этом обеспечивается высокая автоматизация процесса.

Однако скорость нагрева теплоносителя большинством электрокотлов не слишком высока – а если установить более мощное оборудование, может произойти перегрузка электросети.

Кроме того, электричество лучше всего использовать в качестве и энергоносителя, и теплоносителя, обходясь без посреднической роли воды.

Воздушная система

Принцип действия воздушной системы состоит в нагреве воздуха непосредственно возле агрегата (как правило, печи, котла или камина). Далее горячие воздушные потоки принудительно (при помощи вентиляционной системы) или под действием гравитации распространяются по дому, обеспечивая его теплом. Недостатками принудительного способа являются затраты электроэнергии, гравитационного – возможность нарушения схемы движения воздуха из-за открытых дверей, сквозняков.

В качестве теплогенератора в частном доме может быть установлен дровяной, газовый или жидкотопливный агрегат. Преимуществами системы можно назвать сравнительно простое обслуживание и максимальную энергонезависимость (особенно в случае гравитационного распространения тепла). В то же время есть у нее и недостатки:

• необходимость правильно проектировать и проводить воздуховоды еще на этапе строительства здания. Встроить их в уже построенное жилье практически невозможно;
• обязательная теплоизоляция воздушных каналов;
• высокая стоимость монтажа, даже если выполнять работы самому.

Электрическое отопление

Отапливать дома при помощи электричества можно не только путем устройства водяной системы. Использовать электроэнергию для прямого нагрева комнат будет более правильно и выгодно. Вариантов устройства существует два:

• электроконвекторы;
• система теплого пола;
• инфракрасные длинноволновые обогреватели.

Отопление электроконвекторами

Электрические конвекторы менее выгодны по сравнению с водяным отоплением, использующим в качестве энергоносителя газ. Однако, по сравнению с другими вариантами их применение будет экономически эффективным.

Кроме того, устанавливать такие приборы гораздо быстрее, чем водяные радиаторы, при этом не требуется никаких труб – только провода и способная выдержать требуемую мощность электросеть.

«Теплые полы»

Применение теплых полов позволит даже в самое холодное время года не пользоваться домашней обувью. Их преимуществом по сравнению с конвекторами является более равномерный нагрев комнат.

Однако основным источником тепла «теплые полы» делать нельзя – а вот в качестве дополнительного отопления лучше варианта не найти.

Использование инфракрасных обогревателей

Практически единственными недостатками применения инфракрасного излучения для нагрева частного дома можно назвать дискомфорт, вызываемый светящейся панелью, и невысокую точность регулирования мощности. В то же время среди его достоинств имеется:

• высокая скорость нагрева;
• повышение температуры не воздуха, а предметов интерьера;
• полная автоматизация процесса работы оборудования.

Проблема организации системы отопления собственного дома – одна из ключевых при проведении строительства, реконструкции, капитального ремонта и т.п . Даже при покупке готового загородного здания следует этому вопросу уделять самое пристальное внимание. А для этого в обязательном порядке следует иметь представление о существующих типах отопительных систем, об их достоинствах и недостатках, об эксплуатационных особенностях.

Изо всех видов отопления лидером по по пулярности остается водяное – с трубами, переносящими разогретый жидкий теплоноситель от котла к радиаторам, конвекторам или контурам теплого пола. Несмотря на громоздкость такой системы, масштабность работ при создании, реальной альтернативы, если оценивать по совместным критериям «ценовая доступность – эффективность – экономичность», пока нет. Ну а уже среди всех водяных систем наиболее проста в исполнении – однотрубная. Как планируется и монтируется однотрубная система отопления частного дома своими руками – будет рассмотрено в настоящей публикации.

Что отличает однотрубную систему отопления

Главная особенность однотрубной системы отопления, наверное, уже сразу понятна из самого названия.

Циркуляция теплоносителя здесь организована по одной магистральной трубе, которая образует кольцо, начинающееся и заканчивающееся в отопительном котле. К этой трубе последовательно или параллельно подключены все радиаторы отопления.

Отличить внешне однотрубную и двухтрубную систему – совсем несложно, даже просто взглянув на радиатор отопления.

Несмотря на разницу в подключении радиаторов — все это однотрубная система

Несмотря на разнообразие вариантов подключения батарей, представленное на рисунке, все это относится к однотрубной разводке. Варианты «а» и «б» показывает последовательное размещение радиаторов – труба как бы проходит сквозь них. В вариантах «в» и «г» батареи поставлены параллельно трубе. Но в любом случае , и вход и выход из любого радиатора «опираются» на одну общую магистраль.

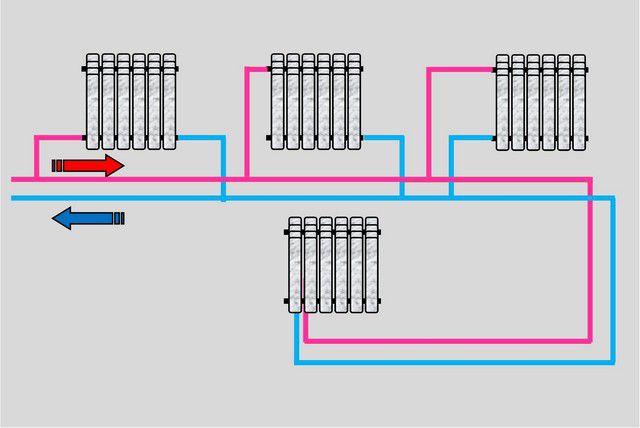

Для наглядности, чтобы легче было разобраться, приведем схему двухтрубной разводки:

Всегда, при любой схеме врезки батареи, вход в нее идет от магистрали подачи, а выход замыкается на трубу «обратки».

Подробнее о том, что собой представляет , читайте в специальной статье нашего портала.

Даже неискушенному в вопросах создания системы отопления, скорее всего, сразу становится понятен основной недостаток однотрубной схемы. Разогретый в котле теплоноситель, проходя последовательно через расположенные радиаторы, остывает, и в каждой последующей батарее его температура ниже. Особенно заметен будет этот перепад, если сравнить первую точку теплообмена, расположенную ближе всего к котельной, с самой последней в «цепи».

Существуют определенные методы, позволяющие в определенной мере нивелировать этот недостаток – о них будет рассказано ниже.

Достоинства однотрубной системы

Как бы то ни было, однотрубная схема системы отопления пользуется достаточно широкой популярностью, которая обусловлена ее преимуществами:

• Такая разводка требует минимального количества материала – (можно смело говорить примерно о 30 – 40% экономии на трубах).
• Исходя из первого пункта – существенно меньше масштаб проводимых монтажных работ.
• Схема разводки несложна, и потому с задачей самостоятельного монтажа сможет справиться большинство хозяев , имеющих определенные навыки в сантехнических работах.
• Однотрубная система является чрезвычайно надежной – один раз правильно смонтированная и отлаженная, она не будет требовать вмешательства в свою работу долгие годы. При этом не требуется каких-либо сложных регулировочных узлов или оборудования.
• Подобная система – достаточно универсальна, и при желании ее можно смонтировать как в одноэтажном доме, так и на нескольких уровнях, естественно, несколько меняя требуемую оснастку и адаптируя схему подключения.

Одна труба проходит вдоль поверхности пола — она не слишком бросается в глаза и ее несложно задекорировать

• Магистральная труба всегда проходит вдоль пола (за исключением вариантов со стояками, которые будут рассмотрены ниже). Подобное расположение дает возможность без особых затрат задекорировать трубу, например, закрыв ее , после соответствующей термоизоляции, финишным напольным покрытием. Да и, в конце концов, одна низкорасположенная труба не так бросается в глаза, и скрыть ее всегда проще, нежели две.

Недостатки однотрубной схемы отопления

Однотрубные системы отопления активно применялись в промышленном масштабе, при возведении жилых и общественных зданий. Строителей, наверняка , в полной мере устраивали простота монтажа и экономичность в плане расхода материалов, поэтому недостатки системы отходили на второй план. Но вот при частном строительстве «минусы» однотрубной системы и знать, и принимать в расчет придется , так как они достаточно существенные.

• О главном уже упоминалось – в самом упрощенном виде разводки невозможно добиться равенства температур теплоносителя во всех батареях контура.Один из выходов – это постепенно увеличивать количество секций от помещения к помещению по мере удаления от котла, чтобы достичь равной теплоотдачи за счет повышения площади активного теплообмена. Но при этом , понятно, уже сложно будет говорить об экономии на материалах – радиаторы могут стоить куда больше, чем трубы.

Есть и другие способы выравнивания температуры – о них разговор пойдет ниже.

• Если планируется система отопления с естественной циркуляцией, то можно столкнуться с трудностями в плане соблюдения обязательного требуемого уклона труб. При однотрубной системе магистраль расположена вдоль пола, и если помещение достаточно просторное, или периметр зд ания имеет большую протяженность , то справиться с такой задачей порой просто невозможно.

Вывод – однотрубная система с естественной циркуляцией подойдет лишь для компактных в плане зданий. В ином случае – установка циркуляционного насоса станет обязательной. Впрочем, установить насос сейчас с тараются при любой возможности, а многие современные котлы отопления уже имеют встроенный узел обеспечения циркуляции.

• Однотрубная система совершенно исключает врезку в нее , помимо радиаторов отопления, контуров «теплых полов». Если в перспективе хозяева предполагают в каком-либо из помещений организовать водный подогрев пола, то лучше сразу монтировать двухтрубную систему.

Подробнее о – в специальной статье нашего портала:

Схемы разводки однотрубной системы отопления

Общий контур однотрубной системы чаще всего располагается вдоль внешних стен помещений дома и проходит параллельно полу (или с необходимым уклоном). А вот схема включения в этот контур радиаторов отопления может различаться. Рассмотрим возможные варианты – от самых простых к более сложным и эффективным.

Так как принципиальная схема разводки труб и общей оснастки не меняется, то от рисунка к рисунку сохранится общая нумерация узлов, с указанием только вновь появившихся элементов.

Возможно, вас заинтересует информация о том, как работает в системе отопления

Самые простейшие схемы

А. Самая простая разводка однотрубной системы:

Цифрами на схеме показаны:

1- отопительный котел . От котла вверх уходит главная труба подачи (поз. 2). На схеме представлен вариант однотрубной системы отопления открытого типа , поэтому в самой верхней точке разводки смонтирован расширительный бак (поз. 3).

Цены на разные виды котлов отопления

котлы отопления

Если система работает по принципу естественной циркуляции, то для однотрубной разводки обязателен стартовый участок – так называемый «разгонный коллектор» (поз. 4). Он не допустить застоя теплоносителя в системе и придаст дополнительный импульс циркуляции жидкости по трубам. Высота этого разгонного коллектора над первым радиатором (h 1) – не менее полутора метров.

Сами радиаторы отопления (поз. 5) в простейшей схеме установлены последовательно с нижним подключением входа и выхода с противоположных сторон. Понятно, что при прокладке трубы для обеспечения естественной циркуляции соблюдается уклон (он показан коричневыми стрелками).Мало того, должно быть соблюдено превышение последнего радиатора в цепочке над котлом отопления (h 2). Чем больше эта величина, тем лучше, поэтому котельные нередко размещают в цокольных помещениях или делают искусственное заглубление пола в месте установки прибора. Максимально допустимое значение h 2 – 3 метра.

Чтобы избежать всех этих сложностей, оптимальным решением станет установка насосного узла (поз. 6).Он включает сам насос (поз. 7), байпас (перемычку) и систему кранов (поз. 8) которые позволяют при необходимости проводить переключение с принудительной циркуляции на естественную (например, если в районе постройки перебои с электропитанием не являются редкостью).

Необходимо предусмотреть еще один момент – возможность выпуска воздушных пробок , которые могут скопиться в верхней точке радиаторов. Для этого на батареях размещают воздухоотводчики (поз. 9).

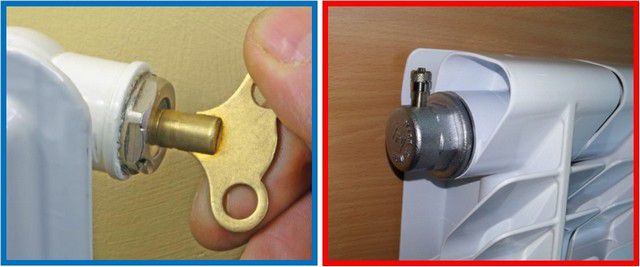

Слева — кран Маевского. Справа — автоматический воздухоотводчик

Они могут представлять собой краны Маевского, которые периодически откручиваются для выхода воздуха. Более дорогой вариант – автоматические воздухоотводчики , которые не требуют вмешательства человека.

Цены на кран Маевского

кран маевского 1/2

Такая схема подключения радиаторов является самой примитивной, так как в ней в максимальной степени сказываются все недостатки однотрубной системы. Последние радиаторы в контуре всегда будут значительно холоднее первых.

Б. В следующей схеме предусмотрено лишь одно улучшение – радиаторы подключены по диагонали (показано фиолетовым стрелками).

Такое прохождение теплоносителя через батарею способствует максимальной отдаче тепловой энергии и более равномерному прогреву всех секций. Но разница температур в первом и последнем радиаторе, очевидно, будет еще выше. Кроме того, такая схема врезки батарей существенно снижает возможности естественной циркуляции теплоносителя, а при длинном общем контуре вообще станет невозможной.Значит, без циркуляционного узла обойтись не удастся.

В. Для такой разводки больше подойдет система открытого или закрытого типа с принудительной циркуляцией. На схеме ниже представлен вариант с герметичным расширительным бачком.

Насос в данном случае врезан непосредственно в магистральную трубу (хотя может сохраниться и ране указанная схема его обвязки). Основное же отличие – это расширительный бак мембранного типа (поз. 10), который обычно устанавливается на «обратке» неподалеку от котла (регламентации здесь нет – выбирается оптимальное с точки зрения компоновки и удобства эксплуатации место). И второй обязательный элемент – «группа безопасности» (поз. 11), состоящая из предохранительного клапана , рассчитанного на определенное значение предельного давления в системе, автоматического воздухоотводчика и прибора визуального контроля – манометра.

Собранная в одном корпусе «группа безопасности»

В дальнейшем, при рассмотрении схем будет показана только закрытая система с принудительной циркуляцией. Это делается лишь для того, чтобы не перегружать рисунки линиями. А в целом же перед владельцем дома выбор остается тот же – закрытый или открытый расширительный бак, а циркуляция естественная, принудительная или комбинированная.

У всех трех приведённых выше схем есть один общий важный недостаток. Он заключается в том, что при выходе из строя и аварийного демонтажа любого из радиаторов система становится временно полностью неработоспособной, так как контур разрывается.

Поэтому, если уже принято решение смонтировать однотрубную систему отопления, то оптимальным выбором станет «ленинградка», которая позволяет уйти от многих характерных недостатков и дает больше возможностей в плане регулировок.

Возможно, вас заинтересует информация о том, какие бывают

Модернизированный вариант однотрубной системы отопления – «ленинградка »

Откуда пошло это устоявшее название, «ленинградка», доподлинно неизвестно. Возможно, именно в Северной столице специалистами НИИ был разработан технический регламент подобной системы отопления. Не исключено, что при начале масштабного жилого строительства в стране какие-то ленинградские строительные организации первыми поставили такую схему «на поток». Как бы то ни было, именно «ленинградка» была рассчитана на массовое строительство, как малоэтажное, так и высотное, и ее конструкция, при экономичности в плане расхода материалов и при несложности монтажа, позволяет достаточно эффективно использовать тепловую энергию в больших по протяжённости контурах отопления.

Главное отличие «ленинградки» — вход и выход на каждом из радиаторов соединены перемычкой – байпасом. Или же другой вариант – от магистральной трубы сделаны отводы ко входу и выходу каждой из батарей.

Цены на байпасы

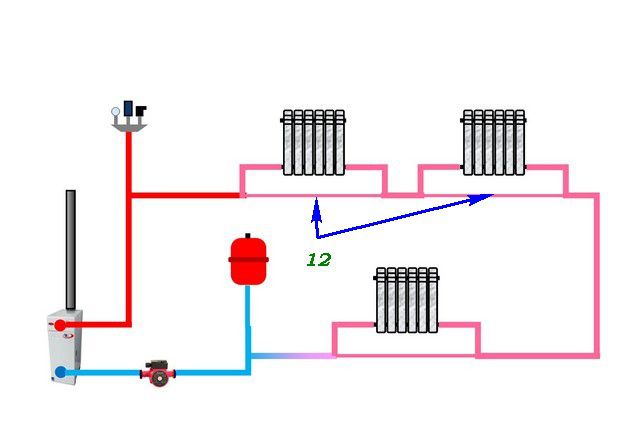

Принципиальная схема «ленинградки» показана на рисунке:

Базовая схема однотрубной системы — «ленинградки»

Наличие байпаса (поз. 12) позволяет более равномерно распределять тепло по радиаторам, в разной мере удаленным от котла отопления. Даже если через какую-либо батарею ток теплоносителя прервется (например, случился засор или образовалась воздушная пробка), система все равно будет работоспособной.

На представленной схеме показан самый простой вариант «ленинградки», без оснащения какими бы то ни было регулировочными устройствами. Он нередко применялся раньше, и опытные мастера уже знали, какой примерно диаметр байпаса требуется на той или иной батарее для того, чтобы в максимальной степени выровнять температуру во всех точках. Так, совершенно незначительное увеличение количества труб позволяет снизить общее число секций батарей в удаленных от котельной помещениях.

Возможно, вас заинтересует информация о том, как устроена и как работает

Тот же вариант, но с диагональной врезкой батарей, улучшающей их общую теплоотдачу:

Но и это еще не все. Во-первых, самостоятельно просчитать диаметр перемычки для каждой батареи – очень сложно. А во-вторых, такая схема пока не предусматривает возможности демонтажа любого отдельно взятого радиатора без нарушения замкнутости общего контура. Поэтому лучше всего использовать модернизированную модификацию «ленинградки»:

Модернизированная схема — с кранами и регулировочными вентилями

В этом варианте каждый радиатор с обеих сторон окружен кранами (поз. 13). В любой момент можно «отсечь» батарею от общей трубы – например, когда помещение по каким-либо причинам временно не нуждается в отоплении, или в случае возникновения необходимости демонтажа для ремонта или замены. Работа системы при этом никак не нарушится .

Эти краны, по большому счету, можно использовать и для регулировки нагрева конкретного радиатора, увеличивая или снижая ток теплоносителя.

Но разумнее будет установить здесь шаровые краны, которые рассчитаны преимущественно на работу в двух положениях – «открыто» или «закрыто». А для регулировки будет служить игольчатый балансировочный вентиль, смонтированный на байпасе (поз. 14).

Та же схема – с диагональным подключением:

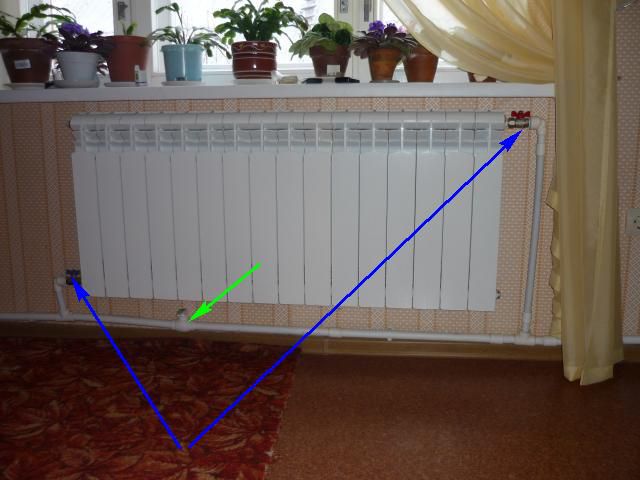

А вот подобное подключение – на фотографии:

Радиатор подключен к «ленинградке»

• Синие стрелки – запорные шаровые краны на входе и на выходе радиатора.
• Зеленая стрелка – балансировочный вентиль.

Подобная модернизированная система «ленинградки» дает возможность, при необходимости, монтировать систему не единым закольцованным контуром, а с выделенными участками – ответвлениями. Например, так можно организовать разводку в двухэтажном здании, или же в доме, имеющем «крылья» или боковые пристройки.

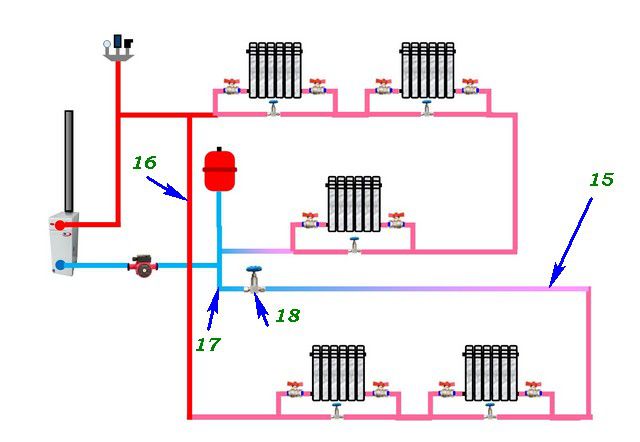

«Ленинградка» с дополнительным ответвленным контуром

В этом случае от магистральной трубы делается отводка (поз. 16), идущая на дополнительный контур отопления, и врезка в обратную трубу (поз. 17). А на «обратке» дополнительного контура (поз. 15) целесообразно установить еще один игольчатый регулировочный вентиль (поз. 18), с помощью которого можно добиться сбалансированности совместной работы обеих ответвлений.

Для двухэтажного дома возможен и еще один вариант. Если планировка помещений в общих чертах совпадает, то будет рациональным применить систему вертикальных стояков.

19 – межэтажное перекрытие.

20 – труба подачи от котла.

21 – труба «обратки».

22 – стояки, в которые включены радиаторы по схеме «ленинградки» с регулируемым байпасом.

Здесь, правда, есть один интересный момент. Каждый сток сам по себе организован по принципу однотрубной системы (выделено зеленым цветом). Но если рассматривать систему в совокупности, то стояки включены уже в двухтрубную систему – каждый из них подключен параллельно к трубе подачи и к обратке (выделено коричневым). Таким образом, налицо гармоничное сочетание достоинств обеих систем.

Видео: система отопления «ленинградка»

Возможно, вас заинтересует информация о том, что собой представляют

Планирование системы отопления

При проведении предварительного планирования любой системы отопления необходимо учесть немало нюансов, напрямую влияющих на ее эффективность. Очень важно правильно определиться с выбором основных элементов – котла, радиаторов, труб для создания контуров, расширительного бака, циркуляционного насоса. В идеале, подобный расчёт необходимо поручить специалистам. Но знать основы и уметь ориентироваться в таких вопросах – никогда не будет лишним.

Какой потребуется котел ?

Главное требование к котлу: его тепловая мощность должна в полной мере обеспечивать эффективность отопительной системы – поддерживать требуемую температуру во всех обогреваемых помещениях и полностью восполнять неизбежные теплопотери.

В данной публикации не будет останавливаться на разновидностях отопительных котлов. Каждый домовладелец принимает индивидуальное решение – исходя из доступности и стоимости энергоносителей, наличия или отсутствия возможности оборудования котельной, складирования топлива, учитывая свои финансовые возможности по приобретению того или иного оборудования.

Но вот мощность котла – это тот общий параметр, без учета которого создать рациональную и эффективную систему отопления нельзя.

Можно встретить массу рекомендаций по простейшему самостоятельному расчету требуемой мощности. Как правило, рекомендуется исходить из соотношения 100 Вт на 1 м² площади дома. Однако, подобный подход дает лишь приблизительное значение. Согласитесь, что здесь не принимаются во внимание ни разница в климатических условиях региона, ни особенности помещений. Поэтому предлагаем воспользоваться более точной методикой.

Для начала, составьте небольшую таблицу, в которой укажите все помещения своего дома и их параметры. Наверняка , у каждого хозяина есть план здания, и, зная особенностисвоих «владений», на заполнение такой таблицы он потратит совсем немного времени. Пример приведен ниже:

комната	площадь, кв. м	наружная или балконная дверь	наружные стены, количество, куда смотрят	окна, количество и тип	размер окон	требуется для обогрева, кВт
ИТОГО:						18,7 кВт
прихожая	6	1	1, С	-	-	2.01
кухня	11	-	1, В	2, двойной стеклопакет	120×90 см	1.44
гостиная	18	1	2, Ю.З	2, двойной стеклопакет	150×100 см	3.35
спальная	12	-	1, В	1, двойной стеклопакет	120×90 см	1.4
детская	14	-	1, З	1, двойной стеклопакет	120×90 см	1.49
так далее по всем помещениям						…

Теперь, когда данные подготовлены, переходите к калькулятору, размещенному ниже, и просчитайте потребность в тепловой энергии для каждого помещения с занесением в таблицу – это очень просто. Останется затем лишь просуммировать все значения.

Калькулятор расчета требуемой тепловой мощности

Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

100 Вт на кв. м

Количество внешних стен

Одна две три четыре

Внешние стены смотрят на:

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Какова степень утепленности внешних стен?

Внешние стены не утеплены Средняя степень утепления Внешние стены имеют качественное утепление

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

35 °С и ниже от - 25 °С до - 35 °С до - 20 °С до - 15 °С не ниже - 10 °С

Высота потолка в помещении

До 2,7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

"Соседство" по вертикали:

Для второго этажа - сверху холодный чердак или неотапливаемое и не утепленное помещение Для второго этажа - сверху утепленные чердак или иное помещение Для второго этажа - сверху отапливаемое помещение Первый этаж с утепленным полом Первый этаж с холодным полом

Тип установленных окон

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Тип и количество радиаторов отопления

Современный широкий ассортимент радиаторов может поставить в тупик неискушенного в этих вопросах человека. Как правильно подойти к проблеме выбора приборов теплообмена и какое количество их потребуется?

Что важно знать о радиаторах отопления?

На на шем портале размещена специальная публикация, полностью посвященная этим вопросам, с освещением всевозможных нюансов. А встроенный в статью калькулятор поможет быстро и точно рассчитать, какое потребуется для каждого помещения.

Трубы для системы отопления

Здесь также возможны варианты - отопление может создаваться на базе металлических, пластиковых или металлопластиковых труб. Каждый из вариантов имеет свои достоинства и недостатки.Удобнее всего это представить в табличном виде – так проще будет провести сравнение и сделать нужный выбор.

Иллюстрация	Достоинства труб	Недостатки
Обычные «черные» стальные трубы ВГП
	Высокая прочность к внешним механическим воздействиям	Требуют внешней антикоррозионной защиты
	Способность выдерживать высокие значения давления теплоносителя	По той же причине коррозионной уязвимости – требовательны к чистоте теплоносителя
	сравнительно небольшое линейное термическое расширение	Сложный монтаж –требуется сварка, нарезка резьбы, гибка и т.п.
	Стойкость к высоким температурам	Большая масса, усложняющая и доставку, и монтаж
		Высокая цена по сравнению с полимерными трубами
Трубы из нержавеющей стали
	Сохраняют все положительные качества стальных труб	Стоимость труб и фасонных деталей к ним – очень высока
	Не подвержены коррозии, намного долговечней	Ввиду особенностей металла, обработка и монтаж намного сложнее и дороже, чем у обычных стальных
	Внешне смотрятся значительно эстетичнее.
Медные трубы
	Высочайшая стойкость к перепадам температур (от отрицательных до экстремально высоких, до 500 °С) и давления, к гидроударам	Самые дорогой из всех вариантов – как по самим трубам, так и по комплектующим
	Срок эксплуатации при грамотно проведенном монтаже практически не ограничен
	Оригинальный, эстетичный внешний вид
	Монтаж – существенно проще, чем с любыми стальными трубами
Металлопластиковые трубы
	Эстетичный внешний вид	Боятся промерзания
	Гладкая поверхность внутреннего канала	Срок гарантированной службы невелик – обычно не более 10 ÷ 15 лет
	Стойкость к коррозии, вполне приемлемая термическая стойкость для систем отопления	При невысокой стоимости самих труб – достаточно большая цена на фитинги и иные комплектующие
	Простота монтажа – можно обойтись стандартным домашним набором инструментов	Не исключается вероятность расслоения стенок, особенно при нарушениях технологии монтажа.
	Небольшое линейное термическое расширение
	Возможность изгиба с соблюдением требований предосторожности
Полипропиленовые трубы
	Материал – самый легкий из используемых для систем отопления	Высокий коэффициент линейного расширения
	Срок эксплуатации – достаточно велик: 25 и более лет	Нестойкость к воздействию ультрафиолетовыми лучами
	Гладкая внутренняя поверхность	При температурах свыше 90° может начаться деформация и деструктуризация материала
	Устойчивость к промерзанию	Невозможность придания криволинейных форм – всегда требуется установка дополнительного фигурного элемента
	Монтаж – совершенно несложен, может быть освоен любым хозяином за считанные часы	Нарушения технологии сваривания зачастую приводят к сужению диаметра прохода в местах соединений деталей
	Внешне смотрятся очень эстетично	Для монтажа требуется специальный инструмент - паяльник для ПП
	Стоимость и самих труб, и комплектующих к ним - невысока
Трубы из сшитого полиэтилена РЕХ
	Высокая степень устойчивости к перепадам температур и давления	Стоимость и самих труб, и комплектующих к ним – достаточно высока
	Высокая плотность материала	Для монтажа требуется специальный инструмент профессионального класса
	Пластичность – в процессе монтажа трубе можно придать требуемую конфигурацию	Неустойчивость к ультрафиолету
	Коэффициент линейного расширения - невелик
	При наличии нужных комплектующих и инструмента, монтаж несложен.
	Соединительные узлы отличаются высочайшей надежностью

Итак, для рассматриваемой системы отопления могут подойти любой из представленных видов труб. Однако, следует учесть некоторые нюансы:

• Если планируемая температура в контуре отопления – выше 70 градусов, то лучше отказаться от использования полимерных труб (особенно это касается полипропилена, в меньшей степени – РЕХ ).
• Обвязку твердотопливного котла всегда проводят исключительно металлическими трубами.
• Если решено выполнить разводку по схеме с естественной циркуляцией и открытым расширительным баком, то оптимальным решением будет выбор стальных труб с их открытым расположения.
• Если есть желание убрать контур в стены, то используются нержавейка, полипропилен () или РЕХ. Допустимо применение металлопласта, но исключительно с пресс-фитингами (резьбовые убирать в стены или в пол запрещено). В любом случае , при замуровывании труб следует предусмотреть их изоляцию от химического воздействия цементосодержащих растворов. Кроме того, должна быть учтена возможность линейного расширения при колебаниях температур,и выполнена термоизоляция, для недопущения потерь тепла на ненужный прогрев массива стен или пола.

Относительно диаметров труб рекомендации давать сложно – этот параметр во многом зависит от индивидуальных особенностей самой системы отопления. В этом вопросе наилучшим решение будет обращение к опытному мастеру, который своими руками собрал уже не одну систему и хорошо знает многие нюансы.

Возможно, вас заинтересует информация о том, как в частном доме организовать

Циркуляционный насос

Как правильно обвязать циркуляционный – было показано выше. А сейчас лучше остановиться на правильном выборе прибора.

Понятно, что насос должен получать электропитание 220 В. Обычно потребление питания таких приборов невелико, и его влияние на общую сумму расходов за электроэнергию несущественно. Поэтому параметр потребляемой мощности в данном случае не является ключевым.

Гораздо более важное значение имеют два других параметра.

• Во-первых , это производительность насоса, то есть его способность переместить за единицу времени нужное количество теплоносителя. Исходными величинами для расчета являются коэффициент т еплоемкости воды, мощность отопительного котла и разница температур на трубе подачи и в обратке на входе в котел .

Для проведения вычислений предлагаем воспользоваться специальным калькулятором:

Калькулятор расчета производительности циркуляционного насоса

— Мощность котла уже рассчитана выше.

— Разница температур может различаться, в зависимости от используемых приборов теплообмена (радиаторы, конвекторы, теплые полы).

— Теплоемкость воды – это табличная величина, и она уже внесена в программу.

Недоступность централизованного отопления заставляет задуматься о монтаже . С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Читайте в статье

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
3. Универсальность. Водяное отопление допускает использования , работающего на различных видах топлива.
4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных .

К недостаткам водяного отопления следует отнести:

1. Низкий КПД.
2. Неравномерный прогрев теплоносителя в трубопроводе.
3. Необходимость установки расширительного бачка.

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного .

К недостаткам воды следует отнести:

• замерзание при нулевой температуре;
• увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
• содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются . Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому . Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного . Предпочтение может быть отдано:

• Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются . Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;

• Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными . Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Особенности водяной отопительной системы

Такая система стала прямым продолжением . Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать или контур Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

1. . Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
2. . Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж своими руками не представляется возможным;
3. Жидком топливе. Близок по конструктивному исполнению к , но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
4. . Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на . В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Статья по теме:

В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.

Калькулятор расчета необходимой мощности котла

Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

• стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

• медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;

• полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из , дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных . Производители предлагают батареи, изготовленные из:

• стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
• . Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
• стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
• . Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной с разным .

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Калькулятор расчета производительности циркуляционного насоса

Отправить результат мне на почту

Калькулятор расчета необходимого напора циркуляционного насоса

Отправить результат мне на почту

Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Калькулятор расчета минимального объема расширительного бака

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются , которые в случае необходимости может заменить или . Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома. В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

Плинтусные системы отопления

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи , но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

• формирование комфортного микроклимата без активной циркуляции воздуха;
• утепление мест, в которых чаще всего появляется плесень;
• простота выполнения монтажных работ;
• возможность выбора элементов с подходящим дизайном;
• доступность.

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Статья

Система отопления предполагает, что теплопотери сводятся к минимуму, а отдача тепла остается максимальной. Также нужно учитывать и количество затрачиваемых материалов, модель котла и тип батарей при проектировании системы. Чтобы самому выполнить такой проект, необязательно иметь соответствующую подготовку, достаточно знать некоторые правила, выполняя которые вы успешно сможете подготовить и выполнить монтаж отопления в частном доме своими руками.

Прежде чем покупать материалы и готовиться к работе , сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

ВАЖНО! В данной статье рассматривается система водяного отопления , в которую входят котел, трубы и радиаторы. Такая конструкция наиболее простая, надежная и менее затратная в эксплуатации. Система действует так: вода нагревается в котле, по трубам поступает в радиаторы, последние отдают полученное тепло в помещение. Остывшая жидкость по трубам (обратке) поступает снова в котел, и процесс повторяется.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать . До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех .

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

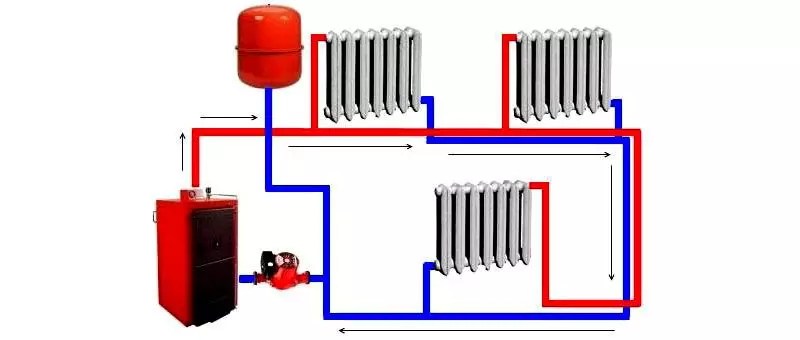

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково .

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы , способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий , однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Составляем проект отопления

Чтобы провести отопление в частном доме своими руками, вам обязательно понадобится проект . Его нужно составлять в следующем порядке:

1. Сначала сделайте эскиз дома.
2. Затем проведите зонирование дома и определите степень комфортности каждого помещения.
3. Вычислите теплопотери для всех комнат по отдельности.
4. Спроектируйте размещение батарей в каждом помещении.
5. Определите количество необходимых секций для каждого радиатора.
6. Выберите схему отопления.
7. Рассчитайте мощность котла, необходимое количество материалов (метраж труб, количество тройников, вентилей, автоматики и прочее).

Проблем с эскизом дома возникнуть не должно, поэтому переходим сразу к зонам комфортности.

ВАЖНО! Сделать весь объем работы самостоятельно крайне сложно, поэтому рекомендуем узнать расценки на монтаж отопления частного дома в различных фирмах. Так, вам будет проще сориентироваться, какую работу можно отдать мастерам, а какую лучше выполнить самому.

Зонируем помещения

Грамотное распределение тепла позволит вам не только чувствовать себя комфортно дома, но и может сэкономить некоторые средства. Итак, какую же температуру лучше выдерживать в разных помещениях:

Правильно планируйте тепловые зоны вашего дома для комфортного проживания в нем.

1. Общая температура комфорта должна быть в пределах 20-24 градусов .
2. Для спальни лучше чуть повысить температуру и установить ее в рамках 22-25 градусов.
3. Для ванной комнаты, санузла, гостевой и комнат, где вы находитесь большую часть времени, диапазон температур составит от 21 до 24 градусов.
4. Для столовой, кухни, рабочего кабинета температуру лучше снизить до 18-22 градусов.
5. Для прихожей, гаража и проходной зоны можно установить предел в 12 градусов.

Подсчитываем теплопотери

Расчет можно упростить, не учитывая внутренний теплообмен между комнатами. При подсчетах важно определить количество наружных стен и углов, именно там идут наибольшие потери. Величину потерь можно высчитать, взяв данные из нижеприведенной таблицы и умножив их на толщину стены.

По тепловому сопротивлению

Материал и толщина стен	Rt
Кирпичная стена толщиной в 3 кирпича (79 см)	0,592
Кирпичная стена толщиной в 2,5 кирпича (67 см)	0,502
Кирпичная стена толщиной в 2 кирпича (54 см)	0,405
Кирпичная стенатолщиной в 1 кирпич (25 см)	0,187
Сруб из бревен диаметр 25 см	0,55
Сруб из бревен диаметр 20 см	0,44
Сруб из бруса толщиной 20 см	0,806
Сруб из бруса толщиной 10 см	0,353
Каркасная стена(доска+минвата+доска) 20 см	0,703
Стена из пенобетона 20 см	0,476
Стена из пенобетона 30 см	0,709
Штукатурка 2-3 см	0,035
Потолочное (чердачное) перекрытие	1,43
Деревянные полы	1,85
Двойные деревянные двери	0,21

По приведенным теплопотерям

Удельные теплопотери элементов ограждения здания (на 1 м 2 по внутреннему контуру стен) в зависимости от средней температуры самой холодной недели в году

Характеристики ограждения	Наружная температура, °C	Тепловые потери, Вт/м 2
Окно с двойным остекление	-24	117
	-26	126
	-28	131
	-30	135
Сплошные деревянные двери (двойные)	-24	204
	-26	219
	-28	228
	-30	234
Чердачное перекрытие	-24	30
	-26	33
	-28	34
	-30	35
Деревянные полы над подвалом	-24	22
	-26	25
	-28	26
	-30	26

ВАЖНО! Большое количество тепла уходит через окна.

Батареи

Выбор радиаторов очень важен. От этого зависит не только долговечность системы отопления, но и градусы тепла в вашем доме. Существует всего 4 типа батарей:

• чугунные;
• стальные;
• алюминиевые;
• биметаллические.

Биметаллические радиаторы состоят из крепких стальных труб и алюминиевой рубашки, хорошо отдающей тепло.

Лучше всего отдают тепло, дольше всех служат – чугунные радиаторы . Но их сложно устанавливать из-за значительного веса. Отличным выбором будут биметаллические батареи . Они долговечны, хорошо отдают тепло, но стоят дороже, чем другие варианты. Алюминиевые и стальные лучше не устанавливать, так как алюминий недолговечный, а сталь не сможет справиться с нагревом комнат в лютый мороз.

Чтобы правильно рассчитать количество секций радиатора на комнату, вам необходимо число теплопотерь умножить на 1,2 (коэффициент запаса) и поделить на тепловую мощность секции батареи. Округлять значение нужно в большую сторону.

На заметку! Альтернативный вариант. Чтобы не затруднять себя подсчетами, вы можете высчитать количество секций так: на каждые 2 кв. м комнаты (при высоте потолка до 3 м) нужна одна секция. Если теплопотери высокие, то возьмите пару-тройку секций про запас.

Принцип работы "экрана" для батареи.

Батареи лучше устанавливать под окном. Такой ход несколько снизит теплопотери через оконный проем. Но в этом случае батарея будет отдавать часть своего тепла стене, что вам совсем не нужно. Поэтому мы рекомендуем на стенку, где установлен радиатор, монтировать "экран" . Выполняется он обычно из фольги и служит отражателем тепла. Теплый поток отражается и возвращается в помещение, нагревая при этом воздух, а не стену.

После всех подсчетов вам необходимо выбрать схему отопления, о которой уже говорилось ранее. Наш выбор неизменен – мы рекомендуем двухтрубную.

Расчет мощности котла

Стоит отметить, что параметр мощности лучше брать с небольшим запасом , так вы обезопасите себя в сильный мороз. Нагревательный прибор спокойно справится с чрезвычайной ситуацией.

Чтобы рассчитать мощность, вам необходимо сложить мощности всех радиаторов (возможно и других приборов, которые будут питаться от котла), умножить эту величину на 1,4 (это коэффициент, учитывающий теплопотери на вентиляцию). Полученную цифру нужно разделить на коэффициент использования мощности и на КПД котла. После чего выбирайте котел из таблицы, который наиболее соответствует получившемуся значению.

Последние заготовки

Когда все расчеты сделаны, вам необходимо замерить все расстояния, чтобы купить нужное количество труб, тройников. Берите все с небольшим запасом. Покупайте котел, согласовывайте все необходимые документы, приобретайте радиаторы и прочие расходники.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами . Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу.

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Сложно отрицать тот факт, что водяное отопление - наиболее практичный и популярный способ поддержания комфортного для проживания микроклимата. Перетекающий по трубам теплоноситель легко доставит требуемое количество килокалории в дальние уголки даже большого строения. А современные технологические решения позволяют практически полностью исключить участие жильцов в процессе обогрева помещений. Именно стремление к подобному уровню комфорта подталкивает собственников недвижимости изучать схемы водяного отопления частного дома. Для их разработки и монтажа следует правильно выбрать компоновочную конфигурацию, оборудование, учесть параметры здания, нормативные требования, а также ряд прочих важных моментов.

Назначение и особенности систем водяного обогрева

Как и любое другое, водяное отопление компенсирует теплопотери здания. Преимущественно они возникают из-за утечек тепловой энергии через ограждающие конструкции и вентилирование. Это происходит под действием температурного градиента между окружающей средой и воздухом в помещении.

Энергопотери во многом зависят от теплопроводности используемых материалов, интенсивности воздухообмена, а также качества выполнения строительного монтажа:

• внешних стен;
• подвальных и потолочных перекрытий;
• кровли;
• полов на грунте;
• оконно-дверных заполнений.

Увеличению теплопотерь способствуют низкое качество теплоизоляции, дефекты ограждающих конструкций, а также ошибки монтажа дверных или оконных блоков. Устранение причин дополнительных потерь тепла снижает потребление энергоресурсов и сумму затрат на их приобретение.

Почему для частных домов выбирают схемы водяного отопления

Как сделать схему водяного отопление в частном доме своими руками

Выбирая и монтируя оборудование, прокладывая коммуникации обогрева, преимущественно следуют указаниям СП 60.13330.2016, СП 55.13330.2016, ГОСТ 11032-97. Также опираются на технологические инструкции производителей теплогенераторов, отопителей, труб, элементов регулирования и т.д.

Обязательно должна быть предусмотрена установка контрольно-измерительных приборов и групп безопасности. Параметры теплоносителя определяют с учетом характеристик отопительного оборудования и его коммуникационных обвязок. Особое внимание уделяют гидравлической и тепловой стойкости инженерной сети. Монтаж выполняют таким образом, чтобы обеспечить свободный доступ к элементам сети, нуждающимся в периодическом обслуживании.

Оборудование, узлы и элементы водяного обогрева

Эксплуатационные свойства и технические возможности водяной отопительной системы зависят от комплектации и характеристик используемого оборудования и материалов.

Теплогенераторы

Источником тепловой энергии водяной системы служит котел (теплогенератор), обеспечивающий нагрев теплоносителя. Разновидности теплогенераторов:

Иногда, для сборки схемы водяного отопления частного дома своими руками целесообразна установка комбинированных отопительных устройств. Они уступают по КПД специализированным моделям, но позволяют применять разные виды топлива. Примеры комбинированных моделей: электро/газ, твердое топливо/газ, дизельное топливо/газ, твердое топливо/электричество.

Котлы способны нести тепловую нагрузку двух типов: только отопление либо отопление и горячее водоснабжение (ГВС). В первом случае они конструктивно одноконтурные, во втором - двухконтурные.

Читайте также: Системы отопления с электрокотлом

Расширительные баки

Для защиты котлов и оборудования отопительной сети от гидродинамических повреждений используют расширительные баки закрытого или открытого типов. Они компенсируют изменение объема теплоносителя, позволяя поддерживать давление в системе на заданном уровне.

1. Модели открытого типа - металлические резервуары, устанавливаемые в самой высокой точке отопительного контура. Преимущественно предназначены для систем с естественной циркуляцией - схем без насоса. Позволяют также поддерживать необходимый для работы тепловой установки объем теплоносителя в тепловых контурах.

1. Баки закрытого типа комплектуются эластичной мембраной, разделяющей внутреннее пространство резервуара на две части — жидкостную и воздушную, оснащенную клапаном. При повышении температуры объем теплоносителя увеличивается, его излишки поступают в жидкостную камер, чем компенсируется прирост давления. Схема водяного отопления частного дома с расширительным баком закрытого типа всегда оснащается циркуляционным насосом. Он обеспечивает принудительное перемещение теплоносителя, снижает нагрузку на оборудование, позволяет уменьшить себестоимость тепловой энергии примерно на 20-30%. В зависимости от модели циркуляционный насос бывают с «сухим» или «мокрым» ротором, с регулировкой частоты вращения или без нее.

Трубные проводки

Для прокладки контуров и соединения элементов схемы отопительной сети, зачастую используют трубы:

1. Металлические . Обладают максимальной механической прочностью. Отличаются значительной удельной массой, высокой трудоемкостью монтажа.
2. Цельнополимерные из полипропилена и сшитого полиэтилена . Не склонны к возникновению коррозии и накоплению внутренних отложений. Не проводят электрический ток. Длительное использование полимерных коммуникаций при температурах свыше +70°C приводит к снижению их расчетного срока эксплуатации в несколько раз.
3. Композитные. Их изготавливают из армированного стекловолокном либо алюминиевой фольгой полимера. Кратковременно способны выдерживать температуру +100°C (+110°C), однако, как и трубы из цельного полимера, ускоренно «стареют» под воздействием перегретого теплоносителя.

Важно! Выбирая трубы из того или иного материала необходимо учитывать сферу их применения (для основного контура или для теплого пола), схему разводки, условия эксплуатации, а также свои финансовые возможности.

Отопительные приборы

Передача энергии, произведенной котлом, в схемах водяного отопления частного дома происходит через тепловые приборы:

• радиаторы - стальные, чугунные, алюминиевые, биметаллические;
• конвекторы - приборы, нагревающие воздух в процессе его конвективной циркуляции. Преимущественно конвекторы изготавливаются в стальном исполнении;
• регистры из алюминиевых, стальных или чугунных труб большего, чем трубы подводящих коммуникаций, диаметра.

Не менее популярен сегодня и «теплый пол», обеспечивающий равномерный нагрев воздуха по всей квадратуре помещения или на его выделенной локальной площади.

Элементы запорно-регулирующей арматуры, безопасности и управления

Комплектация схемы водяного обогрева обязательно включает:

• краны и задвижки - для пуска/остановки потока жидкости;
• клапаны и вентили - для регулировки расхода теплоносителя;
• терморегуляторы - для установок температурных режимов;
• фильтры - для очистки оборотного теплоносителя от примесей;
• воздухоотводчики и краны Маевского - для сброса газовоздушных пробок.

По типу управления запорно-регулирующая арматура бывает механической или с сервоприводом, а по способу фиксации - муфтовой, фланцевой либо под приварку. Монтируя схемы обогрева в частном доме, зачастую устанавливают арматуру с резьбовым соединением.

Обязательным элементом системы выступает группа безопасности. Она размещается после теплогенератора на подающей магистрали. Группа составляется из манометра, предохранительного клапана и воздухоотводчика. Её задача - обеспечить в автоматическом режиме сброс избыточного давления и газовоздушной смеси. Если конструкция котла уже укомплектована группой безопасности, то её дополнительная установка не требуется.

Комфорт пользования, автоматизацию отопительной системы обеспечивают контроллеры и программаторы. Для подключения теплых полов применяются насосно-смесительные узлы и коллекторные распределители.

Система подпитки

При эксплуатации водяного отопления наблюдается постепенная убыль объема теплоносителя. Она происходит из-за протечек, испарения или сброса через аварийный клапан. Среди других причин потерь жидкости - удаление воздуха через кран Маевского или автоматический воздухоотводчик, проведение ремонтно-профилактических мероприятий.

Для восполнения объема теплоносителя используют систему подпитки. Её функции в закрытом контуре выполняет специальный клапан. А в сети отопления открытого типа жидкость также можно доливать через расширительный бак.

Теплоносители

При выборе теплоносителя обращают внимание на его теплоемкость, вязкость, химическую инертность и безопасность использования.

Вода. Наиболее доступный и недорогой вариант. Обладает высоким коэффициентом передачи тепла, малой химической активностью, позволяет легко регулировать температуру. Тем не менее, вода характеризуется относительно узким температурным диапазоном эксплуатации, закипая при +100°C и кристаллизуясь при +100°C. Оба пороговых состояния водяного теплоносителя способны привести к повреждению отопительной системы.

Антифризы. Отличаются низкой температурой замерзания (от -10…15°C и ниже). Практически на формируют солевых отложений. Антифризы выпускают на основе этиленгликоля или полипропиленгликоля, поэтому они стоят дороже воды. Смеси на основе этиленгликоля токсичны, поэтому не используются в системах открытого типа.

Виды схемы отопления, подходящие для частных домов

Однотрубная схема

Наиболее простая - самотечная с последовательным соединением радиаторов. При использовании схемы без насоса циркуляция теплоносителя происходит за счет разницы плотности нагретой и остывшей жидкости. Поэтому, чтобы обеспечить циркуляцию, трубопроводы прокладывают, соблюдая незначительные уклоны.

Самотечная однотрубная система энергонезависима. Однако не предусматривает возможность регулировки температуры радиаторов, а также нуждается в наличии разгонного коллектора в виде вертикального отрезка трубы.

По способу подключения различают однотрубные системы отопления со следующей разводкой:

1. Вертикальной. Не склонна к появлению воздушных пробок. Благодаря наличию стояков может использоваться для обогрева домов высотой в два или три этажа.
2. Горизонтальной. Применяется в одноэтажных домах значительной площади или в поэтажных разводках. Требует минимального количества труб. Отличается неравномерностью прогрева теплоносителя по длине контура.
3. Нижней. Схемы с такой разводкой предусматривают прокладку труб через подвальное помещение, что позволяет уменьшить потери тепла и снизить трудоемкость обслуживания системы.
4. Верхней. В этом случае подающий трубопровод монтируется под потолком или через помещение чердака. Система с верхней разводкой отличается хорошими гидродинамическими показателями и низким уровнем тепловых потерь.

Увеличение эффективности схемы водяного отопления частного дома обеспечивает установка циркуляционного насоса. Агрегат врезается на обратном отрезке трубы или магистрали перед отопительным котлом и размещается так, чтобы обеспечить свободный доступ к нему для ремонта или обслуживания.

Типовой однотрубной горизонтальной системой с циркуляционным насосом является схема на основе «ленинградки» с диагональным подключением радиаторов. Она может применяться для обогрева домов большой площадью. Наличие в ней запорных клапанов, а также монтаж байпасов позволяют ремонтировать каждый радиатор автономно.
