Подключение насосной станции. Как подключить насосную станцию. Вариант #3 – в колодце

Обустройство скважины на участке позволяет обеспечить независимость от централизованного водоснабжения. Однако, для того, чтобы подвести воду к дому, нужно обеспечить перекачивание ее по системе. Для этих целей используется насосная станция. Об особенностях подключения насосной станции к скважине и колодцу, узнаем далее.

Подключение скважинного насоса своими руками

Перед тем, как ознакомиться с инструкцией по подключению насосной станции, предлагаем изучить рекомендации, которые помогут правильно подобрать насосную станцию под ваш тип колодца или скважины.

Выделяют два основных вида станция насосного оборудования - бытовые и промышленный. Первый вариант чаще всего используется для частных домов, дач, а второй актуален для промышленных предприятий, которые потребляют большое количество воды. Бытовая насосная станция вполне справляется с обеспечением дома холодной водой, поливом сада, обеспечением водой отопительных приборов и с основными бытовыми нуждами.

Технология подключения насосной станции определяется типом источника водоснабжения. Выделяют три основных таких источника - централизованное водоснабжение, скважина или колодец.

Выделяют также два вида функционирования насосной станции. Первый вариант подразумевает ручной, а второй вариант - автоматический режим. Существуют также передвижные и стационарные станции. Выбор той или иной станции обосновывается индивидуальными особенностями участка, количеством потребляемой воды в сутки. Поэтому, перед покупкой насосной станции необходимо провести ряд расчетов, помогающих определиться с самым оптимальным вариантом. Оптимальное количество воды в сутки для одного человека составляет 230-250 л. Если насосная станция устанавливается на дачном участке, то эти показатели снижаются на 10-15%.

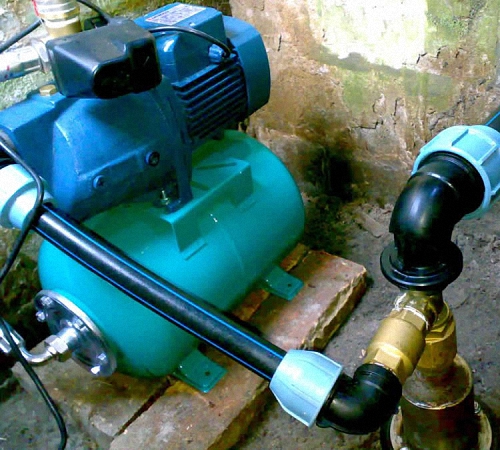

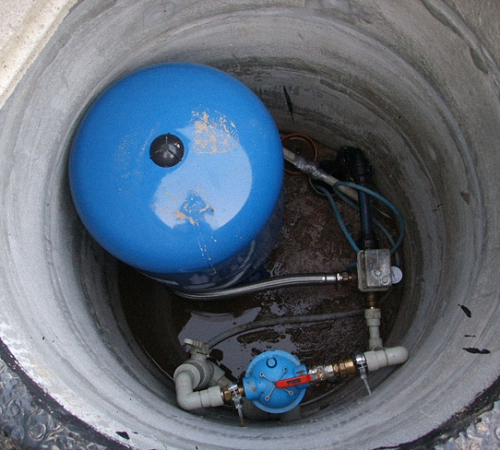

Насосная станция устанавливается или в кессоне или в любом из помещений дома. Кроме того, иногда монтаж насосной станции производят в подвальных помещениях. Учтите, что оборудование ни в коем случае не должно контактировать с водой и поддаваться действию чересчур низкого температурного режима.

В процессе установки станции в кессоне, необходимо обеспечить дополнительное его утепление. Монтаж станции производится на два метра от уровня промерзания вод. Если глубина скважины составляет до десяти метров, то рекомендуем остановиться на однотрубном варианте станции. Насосные станции двухтрубного типа устанавливаются в том случае, если глубина скважины составляет около двадцати метров. Перед началом монтажных работ следует разработать схему подключения насоса, в которой учитываются все ключевые моменты выполнения монтажных работ.

Подключение насосной станции к колодцу своими руками

Процесс подключения насосной станции начинается со сборки эжектора - чугунного узла, который отличается наличием трех соединений на выходе. В нижней его части производится монтаж сетчатого фильтра. На верхней части эжектора имеется пластиковый элемент, на котором устанавливается сгон. Для сборки сгона достаточно соединить между собой два его компонента, с помощью переходных соединений.

На выходной части сгона устанавливается муфта, выполненная из бронзы. Именно она и является переходником к полиэтиленовой трубе. Не забывайте о том, что все соединения должны быть качественно и герметично уплотнены, для этих целей используется лен или специальная паста.

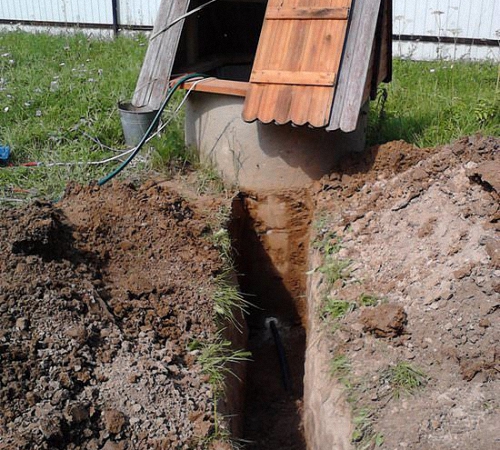

Выкопайте траншею, глубина которой ниже глубины промерзания грунта. Для того, чтобы узнать этот показатель обратитесь к геологическим картам вашего региона. Внутри траншеи производится монтаж водопроводного трубопровода. При этом необходимо использовать трубы с небольшим запасом.

На обсадную трубу устанавливается специальный обголовок. Если вы его не приобрели, то замените эту деталь коленами, имеющими плавный угол. Для соединения трубы с эжектором, воспользуйтесь муфтами. Перед опусканием второго конца трубы, он устанавливается во внутрь колена под прямым углом. Далее производится его соединение с наружным трубопроводом.

Далее производится опускание эжектора вовнутрь скважины. Глубину его монтажа следует отметить сразу же. Место монтажа эжектора совпадает с местом выхода обсадной трубы. Для фиксации оголовка трубы воспользуйтесь сантехническим скотчем.

Существуют определенные ошибки, которые допускают новички при подключении насоса, предлагаем с ними ознакомиться:

прокладывая трубы от станции к дому создайте определенный запас, так как трубопровод проводится с соблюдением углов и изгибов;
для затягивания соединений используйте ключ, ручного затягивание недостаточно, однако с ключом также не нужно переусердствовать, так как существует риск повреждения крепежей;
обратите внимание на гидроаккумулятор, при скачках давления ниже 1,3 атмосферы, для его повышения используется компрессор.

Подключение насосной станции своими руками к водопроводу

Если в системе централизованного водоснабжения недостаточное давление, то рекомендуется подключить к ней насосную станцию. В противном случае, страдает отопительное оборудование прежде всего. Недостаток давления провоцируют такие факторы:

изменение гидрогеологических условий;
наличие устаревшего оборудования;
необходимость в большом водопотреблении.

Учтите, что перед подключением насосной станции следует приобрести и установить накопительный бачок.

Процесс выполнения монтажных работ выглядит следующим образом:

1. В месте монтажа следует разъединить водопроводную трубу и установить краны.

2. Та часть магистрали, которая соединяется с городской магистралью подключается к баку накопительного назначения.

3. Бак соединяется с насосной станцией, выходная часть которой соединяется с трубой входа к дому.

5. Оборудование настраивается и регулируется в соотношении с индивидуальными особенностями местности.

Насосная станция настраивается таким образом, чтобы снабдить систему оптимальным постоянным давлением. Для регулировки оборудования изначально в улитку следует залить воду объемом в два литра. Далее следует определить время включения и выключения насоса. При слишком быстром включении насосной станции, уменьшите давление. Кроме того, под крышкой насоса находятся специальные винты, которые регулируют его работу.

При подключении циркуляционного насоса следует также учесть такие факты как химическое и физическое состояние воды. Практически любая вода отличается наличием вредных составляющих, которые нужно удалить перед попаданием воды к насосной станции. Поэтому, на всасывающей части станции рекомендуется установить дополнительный фильтр. Если этого не сделать, то такие примеси как песок, глина, металл будут накапливаться внутри насоса, и приведут к его поломке. Эта проблема часто возникает с насосами вибрационного типа.

Рассмотрим отрицательные моменты монтажа фильтра. Это прежде всего - создание дополнительного давления и напора. Во избежание этого, периодически проводите очистку и замену фильтров в насосном оборудовании.

Подключение реле давления к насосу своими руками

С помощью подключения реле давления к насосу своими руками удается автоматизировать работу системы водопровода и обеспечить автоматическое срабатывание насосной станции. Реле давления подключается к насосному оборудованию, системе подачи воды и к электрическому снабжению.

Сначала производится соединение реле с водопроводной системой, затем с насосом, и только после всего с электрической сетью. Рассчитывая показатели системы водоснабжения, прежде всего учтите давление воды, которое в дальнейшем будет обеспечено гидроаккумулятором. Чаще всего, реле и манометр устанавливается непосредственно на патрубке гидравлического аккумулятора. Для этих целей необходимо приобрести устройства в виде штуцеров, имеющих пять выходов.

Выходные участки соединяются с водопроводными трубами, гидроаккумулятором, манометром и реле. Для того, чтобы подключить реле давления к системе водопровода следует всего лишь зафиксировать его в необходимом отверстии. Следите за герметизацией соединений, для этих целей используется фумлента.

Реле давления отличается наличием двух отверстий для подвода электропроводки. Первое из них подключается к насосной станции, а второе соединяется с розеткой. Далее снимается крышка и провода соединяются с клеммами на реле.

Перед началом подключения реле к электросети обесточьте электричество. Установите питательный кабель во входное отверстие корпусной части, при этом кабель разделяется на несколько жил, подключаемых к различным по назначению клеммам. Не забудьте обеспечить заземление, оно является обязательным.

Таким же образом и производится подключение контактов к клеммах насосного оборудования. После выполнения работ по подключению реле к электросети настройте прибор и протестируйте его работу. Для того, чтобы контролировать давление в системе используйте манометр, для его подключения на штуцере имеется определенный выход. Некоторые реле давления отличаются наличием встроенного манометра. При наличии определенных неисправностей в работе прибора, рекомендуем обратиться к специалистам. На этом электрическое подключение насоса завершается.

Подключение насосной станции к скважине своими руками - технология и рекомендации

Перед началом работы определитесь с местом монтажа насосной станции. Существуют два варианта - подвальное помещение или установка насоса непосредственно в кессоне. Первый вариант является приемлемым только в том случае, если подвальное помещение отапливаемое и в нем нет повышенной влажности. Таким образом, при возникновении проблем с оборудованием, удается быстро к нему добраться. Стоимость монтажа насосного оборудования в подвале намного ниже, кроме того, снижается время на выполнение данных работ.

Аппаратура не устанавливается рядом со стеной, так как в процессе работы происходит вибрация насоса, и существует риск повреждения корпусной его части о стену.

Второй вариант - монтаж насосной станции в кессоне. В таком случае нужно позаботиться об установке котлована, расположенного над шахтой. Насосная станция в таком случае устанавливается непосредственно в скважину. Недостатком такого способа выступает длительность, физическая и материальная затратность на выполнения работ. Кроме того, для доступа к оборудованию следует заново вырывать котлован.

Предлагаем ознакомиться с особенностями подключения насоса к скважине своими руками. При этом оборудование будет двухтрубным.

Изначально ознакомьтесь с инструкцией от производителя. В ней вы найдете подробное описание монтажных работ, а также особенности сборки эжектора. В нижнюю часть эжектора следует установить фильтр, который обеспечит дополнительную очистку воды. В противном случае, насосное оборудование без фильтра быстро выйдет из строя. Для того, чтобы обеспечить плавный переход от сгона к пластиковой трубе, потребуется дополнительно между ними установить муфту, выполненную из бронзы.

Для обеспечения дополнительной герметизации соединений используйте фумленту. Обустройте траншею, глубина которой должна быть ниже глубины промерзания почвы. Установите в ней водопроводную систему. Учтите, что трубы монтируются с соблюдением запаса. Для того, чтобы даже в сильные морозы вода в трубопроводе не замерзала, позаботьтесь о дополнительном утеплении водопровода.

Используя муфту, одну часть трубы соедините с эжектором. Второй конец трубы пропускается через колено, а пространство заполняется при помощи монтажной пены. Трубу соедините с угловым переходником. Далее эжектор опускается внутрь скважины.

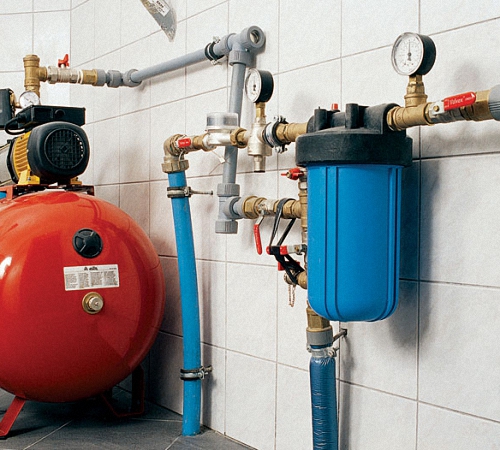

Обязательно установите систему фильтров, которая позволит увеличить длительность эксплуатации насосного оборудования. После монтажа фильтра, периодически очищайте или заменяйте его. В таком случае, удается качественно подключить насосное оборудование к системе водоснабжения, в данном случае в виде скважины.

Во избежание дополнительных трат вполне можно взяться за монтаж оборудования к разводке коммуникаций самостоятельно. Однако важно при этом не забывать следовать ряду правил и рекомендаций по установке, тогда подключение насосной станции к скважине своими руками будет выполнено по возможности максимально грамотно.

О конструкции и принципе работы оборудования

Техника данного вида имеет довольно большое количество исполнений. Соответственно, ее может несколько отличаться в зависимости от выбранной модели. Но в качестве наиболее важных узлов всегда выступает накопитель и непосредственно насосный агрегат. Рассматривая последний из названных элементов, можно выделить следующие его разновидности:

с эжектором;
без эжектора.

Причем в первом варианте опять же предполагается подразделение на два подтипа: со встроенным и вынесенным эжектором . По исполнению накопителя можно выделить следующие исполнения:

с гидроаккумулятором;
с накопительным баком.

В случае с первым из вариантов отмечается более высокая степень эффективности работы оборудования как раз за счет присутствия в конструкции гидроаккумулятора . Дополнительно к тому принцип действия основан на работе реле давления, посредством которого оборудование включается и отключается в зависимости от того, какой уровень давления в данный момент зафиксирован в системе.

Гидроаккумулятор внутри разделен на две отдельные полости, между которыми установлена перегородка. Это позволяет одновременно закачивать внутрь воду и воздух. Чем выше уровень воды в одном из отсеков, тем большее значение давления достигается на выходе насосного агрегата. А это в свою очередь очень положительно влияет на скорость продвижения воды по системе коммуникаций от скважины до жилья.

Главная особенность, характеризующая работу оборудования с накопительным баком вместо гидроаккумулятора, заключается в меньшей производительности ввиду естественной подачи воды из резервуара к потребителю. Контроль уровня воды в баке осуществляется за счет специального поплавка. Когда он опускается на дно, насосная станция включается, по мере наполнения резервуара происходит отключение оборудования. Однако данный вид устройства морально устарел ввиду ряда недостатков, среди которых: крупные габариты, сложность монтажа, недостаточная эффективность работы.

Выбор участка для установки

Помимо непосредственно самого монтажа необходимо выполнить подготовительные работы, в частности, поиск подходящего места для расположения оборудования. Наряду с этим перед тем, как будет производиться подключение насосной станции к скважине на глубине своими руками, следует оценить предполагаемый участок на соответствие следующим правилам:

устанавливать технику желательно не слишком далеко от скважины, что позволит откачивать воду с несколько большей равномерностью;
вне зависимости от того, какое помещение в доме было определено под установку такой техники, важно, чтобы оно хорошо отапливалось, из чего следует, что расположение насосного агрегата на улице – плохая идея;
очень рекомендуется организовать в помещении помимо качественной теплоизоляции еще и звукоизоляцию, так как это позволит снизить шумовой эффект во время работы оборудования;
также хорошо выбирать комнату достаточной площади, чтобы обеспечить доступ к технике на случай или обслуживания.

В качестве наиболее подходящего варианта как подключить насосную станцию к скважине самому обычно используются следующие решения:

Схема подключения насосной станции к скважине должна строиться на характеристиках самого агрегата, а также на конфигурации системы водоснабжения дома. Все эти факторы в совокупности помогут определить наиболее удачное месторасположение устройства.

Последовательность действий при подключении

Для устойчивого положения агрегата и защиты в случае появления грунтовых вод обычно возводится небольшой пьедестал из кирпича или с использованием бетонной смеси (для последнего варианта понадобится опалубка). Но устанавливать насос лучше на резиновый коврик, уложенный поверх предварительно подготовленного основания, фиксируя его анкерами. Это позволит снизить эффект от возникающей во время работы устройства вибрации.

Чаще всего для корректной работы устройства производитель предусмотрительно укомплектовывает механизм узлом защиты от так называемого , а дополнительно к тому – приемным клапаном. Тогда останется только подключить коммуникации к входному и выходному отверстиям насосного агрегата. Эта работа обычно выполняется с применением различных по конфигурации фитингов.

В зависимости от того, какая используется схема подключения: однотрубная или двухтрубная , будет немного отличаться процесс монтажа. Но ни один из вариантов не предполагает установку насосной станции в скважину. Туда подводятся лишь заборные коммуникации. Основные этапы подключения оборудования с трубами, проложенными в шахте источника воды:

в непосредственной близости от скважины подготавливается траншея глубиной, достигающей уровня промерзания грунта, с ее помощью будет выполняться подключение к водозаборным коммуникациям скважины;
далее посредством углового соединительного элемента выполняется соединение водозаборной трубы в шахте скважины и трубы, ведущей к заборному патрубку насосного оборудования.

Если в основе подключения лежит двухтрубная схема как подключить насосную станцию к скважине в этом случае? Для подключения коммуникаций к заборному отверстию нужно укомплектовать эжектор сетчатым фильтром грубой очистки , с другой стороны этого узла собирается сгон. Для этого может использоваться несколько переходных соединений, чтобы получить нужное значение диаметра. Соединение сгона и пластикового трубопровода осуществляется посредством бронзовой муфты.

Следует более подробно рассмотреть процесс как подсоединить насосную станцию к скважине:

В случае подключения однотрубной схемы, используется оголовок для обсадной трубы, когда же монтируется двухтрубный вариант устройства, то проблематично найти такой оголовок, соответственно, лучшим решением в данном случае будет установка колена трубы с плавным уклоном.
Когда в скважину опускаются коммуникации, нужно максимально точно рассчитать глубину их установки, для чего следует опустить одну из труб до самого дна. А, сделав отметку, отнять 1 м, так можно обезопасить фильтрующую сетку на конце коммуникаций от быстрого загрязнения илом и песком, да и сама вода будет лучшего качества, если труба не будет доставать до самого дна.
Выше рассматривалось, как собрать эжектор. Соответственно на следующем этапе происходит подключение к этому узлу полиэтиленовых труб.
Затем происходит соединение на участке колена трубы с угловыми фитингами, к которым уже подключаются наружные коммуникации. Провести герметизацию свободного пространства можно с помощью монтажной пены.
Одним из последних этапов работ является погружение труб, соединенных с эжектором, на достаточную для нормальной работы глубину.
К обсадной трубе крепится оголовок из колена, для прочности можно использовать армированный сантехнический скотч.

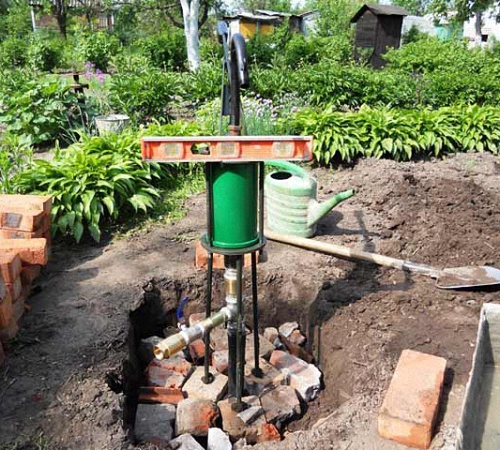

Пример самодельного варианта

Для укладки подводящих к дому коммуникаций также подготавливается траншея, глубина которой ниже уровня промерзания грунта . При подключении к системе водоснабжения устанавливается вентиль на выходном отверстии насосного агрегата, а также фильтр глубокой очистки. На участке после фильтрующего элемента рекомендуется установить еще один вентиль. Все резьбовые соединения желательно затянуть разводным ключом..

Про фильтр грубой очистки для насосной станции есть информация тут . Что он из себя представляет и его функции.

После того, как все работы были произведены, в частности, подключение к внутреннему водопроводу и заборным коммуникациям, для надежности следует проверить функциональность оборудования в тестовом режиме. Нужно всего лишь пропустить через заливное отверстие воду так, чтобы она заполнила насосную станцию, включая трубы и гидроаккумулятор. Когда запорные вентили открываются, производится запуск электродвигателя оборудования. Это приводит к началу процесса заполнения напорной трубы до момента, пока не выйдет весь воздух. Автоотключение агрегата происходит в момент, когда давление достигает определенного значения, которое варьируется в пределах от 1,5 до 3 атм. в зависимости от модели.

Таким образом, для эффективной работы локальной системы водоснабжения дома или дачи недостаточно просто выбрать подходящее оборудование, важно выполнить его подключение к скважине и внутренним коммуникациям жилья. На всех этапах монтажа следует тщательно следить за тем, насколько герметичны резьбовые соединения, так как попадание воздуха в систему приведет к сбоям работы оборудования.

Хорошее водоснабжение делает любое строение комфортным. Раньше с его укладкой проблем не было, ведь монтировать нужно было лишь трубы с кранами, но сейчас все иначе. Современные технологии позволили сделать водоснабжение более эффективным, избавив его от недостатков.

Для населенных пунктов решением проблемы отсутствия воды является бурение скважины. Чтобы такая система работала эффективно, необходимо правильно провести подключение насосной станции, обеспечивающей подачу воды в здание постоянно с хорошим давлением.

Выбор станции

Чтобы правильно подобрать насос, необходимо точно знать его эксплуатационные характеристики. Современный рынок предлагает две разновидности этого изделия - бытовые и промышленные. Для подключения последнего потребуется наличие особого инструмента, да и без квалифицированной помощи здесь не обойтись.

Бытовые же станции подключаются достаточно просто, поэтому можно с такой работой справиться самостоятельно. Более того, такого насоса достаточно для удовлетворения потребностей среднестатистической семьи, поэтому мы остановим свой выбор именно на таком оборудовании.

Выбор места

Привычные для насосных станций места расположения - подвалы и кессоны. При монтаже необходимо следить, чтобы расстояние от оборудования до стены оставалось большим, так как при работе насос может быть поврежден из-за сильных вибраций. Также на него не должны действовать механические факторы.

Если дорогостоящее оборудование будет располагаться в подвале, тогда нужно сделать под нее подставку типа пьедестала. С ее помощью вы защитите оборудование от грунтовых вод. Станция не должна находиться далее 10 метров от скважины.

Установка

В первую очередь обязательно ознакомьтесь с инструкцией, прилагаемой к аппаратуре.

Работа должна начинаться с подготовки инструментов и приобретения материалов. Готово? Тогда начинаем готовить место под наше оборудование.

Если есть такая необходимость, то из цементного раствора или простого кирпича соорудите некое подобие пьедестала для сооружаемой подстанции. Оградите место установки подготовленной опалубкой и залейте цементом. После затвердения раствора приступаем к сверлению отверстий под крепления. Закреплять насосную станцию надо максимально надежно. Резиновая прокладка под основанием оборудования поможет уменьшить вибрацию.

По завершению установки станции подключите её к электричеству и сделайте разводку трубопровода. При работе с электропроводами не забывайте о заземлении, а при укладке труб - о надежности. Главная задача - исключить возможность попадания воздуха внутрь системы. Если в оборудовании будет вакуум, то сработает автоотключение. Чтобы соединения были еще надежнее, можно использовать фум-ленту.

Современные насосы производятся со встроенным приемным клапаном. Также у качественных изделий есть защита от сухого хода. Для монтажа такого оборудования нужно всего-навсего выполнить соединение нужных отверстий к правильным трубам. Если же у вашей станции нет таких вмонтированных устройств, значит, и установка будет проходить по-другому.

Обратный клапан нужно разместить на выходе из источника воды, а приемный - на всасывающей магистрали. Между двумя клапанами должна быть установлена защита от сухого хода. Все места, где проводились соединения, закрепляем соединительными фитингами и фум-лентой.

Подключение насоса

Чтобы правильно провести подключение, нужно собрать эжектор. По сути, это тройник с трубами, которые в последующем будут присоединяться к другим отводам. Внизу эжектора устанавливается металлический фильтр.
Теперь необходимо собрать сгон. Зачастую он делается из двух труб с разными диаметрами, соединенных специальным переходником. Сгон крепится в верхней части эжектора (на его пластиковый раструб).
Чтобы соединение с водопроводной магистралью было надежным, закрепляют бронзовую муфту на выходное отверстие сгона.
Теперь укладываем соединительные трубы на предназначенное для них место, соединяя, тем самым скважину с насосом. Траншею нужно предусмотрительно подготовить.
Пластиковая трубка, которая в последующем будет установлена на обсадную, должна быть плавно загнутой под определенным углом.
Просунув трубу в колено, можно опустить ее в оголовок. Чтобы соблюдалась герметичность соединений, воспользуйтесь монтажной пеной. После этого, при помощи переходников делаются подсоединения к магистрали.
Готовый эжектор нужно опустить на заранее отмеченную в скважине глубину.
Армированным скотчем закрепляем оголовок к обсадной трубе.

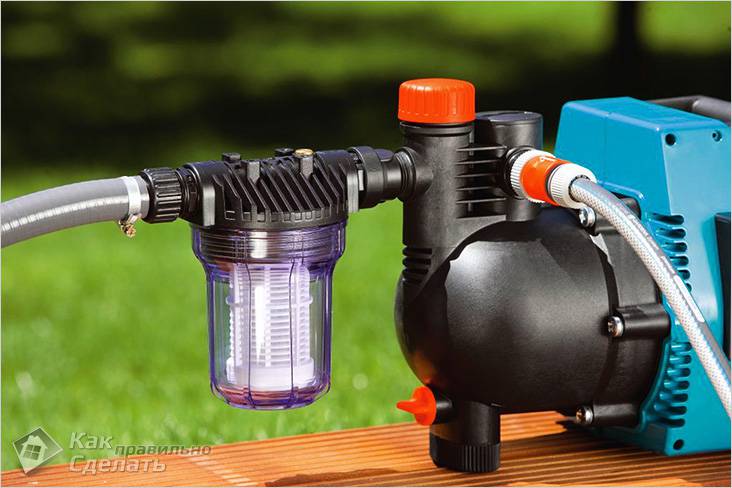

Независимо от предназначения воды, фильтр лучше установить. Это поможет очистить жидкость от песка.

Отсутствие фильтра может привести насосную станцию в негодность.

Фильтрующий элемент монтируется на всасывающем устройстве. После всех процедур, отрегулируйте работу насоса по инструкции.

Итог

Насосная станция облегчит повседневный труд, доставляя воду из скважины прямо в дом. Более того, жидкость будет поступать под необходимым для эффективной работы кухонной техники напором (стиральная и посудомоечная машинка). Подключение такого оборудования можно провести самостоятельно, сэкономив на дорогостоящих специалистах.

Видео

После приобретения устройства для подачи воды появляется вопрос его подключения к . Насколько это трудоемко и как сделать, чтобы все точно заработало? Как подключить насосную станцию к колодцу своими руками, обойдясь без помощи специалистов? Все это можно узнать из статьи.

Выбор места установки

Возможны два варианта.

Первый . Если вода из колодца используется только летом, и вариантов в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной (сезонной) схеме. Это означает, что на зиму часть трубопроводов, которые могли бы разморозиться, можно разобрать, а весной собрать опять. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб. Требования к размещению в утеплённом помещении в таком случае отсутствуют. Точки водоразбора можно устраивать где удобно. Основное – в этом случае нет необходимости прокладки стационарной незамерзающей трубы и, главное, не надо устраивать ввод этой трубы в колодец в земле.

Второй . В случае круглогодичного пользования водой и использования ее в домашнем водопроводе необходимо провести водяную трубу в дом. Закапывать трубу следует ниже уровня промерзания грунта, этот уровень следует определить исходя из принадлежности места монтажа к конкретной географической зоне. Если это невозможно, можно воспользоваться различными способами электрообогрева трубопроводов. Ввод трубы в колодец должен быть абсолютно герметичным. Лучше проводить воду в дом после окончательного формирования колодца одновременно с устройством колодезного глиняного замка.

При установке насосной станции на базе поверхностного насоса вне шахты колодца, следует учитывать, что даже если выдержать необходимый перепад уровней между насосом и уровнем воды, дополнительную нагрузку на всасывающий трубопровод оказывает длина его горизонтального участка. Желательно минимизировать расстояние, чтобы правильно подключить насосную станцию и колодец. Чтобы произвести примерные расчеты учитывайте, что один метр по вертикали эквивалентен четырём метрам по горизонтали. Например, при установке насосной станции в колодец длина по горизонтали будет 8 метров, то глубина всасывания уменьшается на два метра.

При подключении насосной станции к колодцу погружного типа сохраняются те же принципы. Единственное отличие – автоматика устанавливается в помещении, а сам насос опущен в колодец.

На рисунке представлена комплектация насоса.

Подключение насосной станции

Требуется собрать эжектор, он представляет собой узел с тремя выходами-соединениями.
Вставляем в нижнем соединении фильтр.
Сгон диаметром 32 мм мы выбрали нужной длины и теперь одеваем его на верхнее соединение эжектора.
Чтобы правильно подключить детали, собираем сгон нужного диаметра. Сделать это можно из пары частей, которые соединяются вместе переходником.
После сборки сгона на его выходе монтируем бронзовую муфту. С ее помощью будет обеспечен выход на трубу.
Проведем герметизацию соединений. Для этого можно воспользоваться льном или уплотняющей пастой.
Если монтаж станции происходит снаружи, то на данном этапе требуется укладка в траншеи трубопровода.
- не забудьте при расчетах несколько увеличить требуемую длину труб для некоторого запаса;
- на конец обсадной трубы нужно поместить оголовок; в случае, если его трудно найти, можно заменить деталь коленом с неострым углом;
- теперь другой конец трубы под углом в 90 градусов засовывайте в колено и опускайте; для герметизации воспользуйтесь пеной для монтажа;
- трубу с расположенными на ней угловыми переходниками также соединяем под углами в 90 градусов, причем переходники являются связующим звеном с наружными трубами;
- чтобы соединить трубы с эжектором, используйте муфты.
При установке станции под землей, эжектор опускается в скважину на заранее отмеченную необходимую глубину.
Соединение с обсадной трубой происходит с помощью сантехнического скотча.

Отметка погружения эжектора должна находиться на той же высоте, что и выход обсадной трубы.

Пункты установки насосной станции в колодце сохраняются такими же для варианта поверхностного расположения станции. Лишь исключаются моменты установки трубопровода в траншее и эжектора под землей.

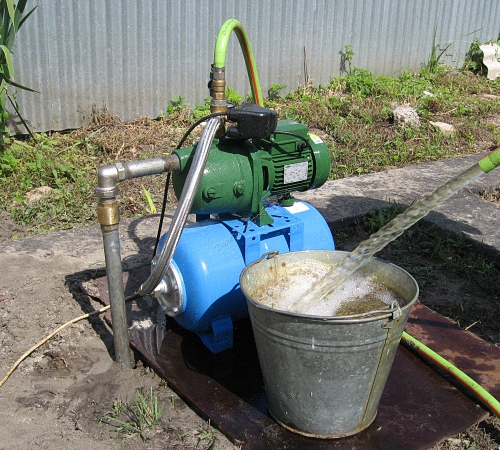

Первый пуск и проверка правильности установки

Для начального запуска насос следует заполнить водой. Для этого следует предусмотреть специальную заливную воронку, отсекаемую от насоса запорным краном. Более удобный вариант начального заполнения – прокачка насосной станции ручным поршневым насосом, подключаемым на выходе станции.

Управление насосом обеспечивает реле давления.

Оно соединено с гидравлической системой и имеет подпружиненную мембрану (сильфон), передающую давление воды электромеханической части реле. Реле обеспечивает замыкание контактов при падении давления ниже заданного (давление включения) и их размыкание при достижении давления выключения. Обычно непосредственно регулируется значение нижнего давления за счёт регулировки усилия сжатия соответствующей пружины. Вторая регулировка отвечает за перепад давления между включением и выключением насоса.

Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. При отсутствии расхода (закрытых кранах) включите станцию, и дождитесь её выключения. Манометр покажет давление отключения. Откройте водоразборный кран (удобнее – рядом со станцией), потихоньку стравливайте давление. В момент включения станции зафиксируйте давление включения. Если измеренные значения вас не устраивают, снимите крышку реле давления и регулируйте величины давлений вращением соответствующих гаек.

При начальной установке станции и при её эксплуатации необходимо поддерживать реальные значения параметров в рабочем диапазоне, указанном в паспорте станции. Не рекомендуется за счет повышения давления на реле заставлять насос работать, что называется, на износ. При таком режиме обычно уменьшается время между запуском и остановкой насоса. При существенном завышении задаваемого давления насос может перейти в режим вообще без выключения, это означает, что мощности насоса недостаточно для создания заданного давления.

Для определения имеющегося давления используется простой шинный манометр. Естественно, перед проверкой манометром и установкой станции проверьте ниппель. Если воздух из него не пытается выходить, то возможны неисправность и ниппеля, и самой мембраны. Обязательно учитывайте, что измерять давление воздуха имеет смысл только при отсутствии давления воды в мембране, для чего необходимо стравить его при отключенном насосе.

Предустановленное давление воздуха должно быть чуть-чуть выше давления включения насоса. Тогда к моменту запуска в баке ещё останется небольшое количество воды.

Обратный клапан обеспечивает движение воды в системе только в одну сторону. Автоматика насосной станции контролирует давление или наличие расхода в напорной части водопровода. Это означает, что обратный клапан всегда следует устанавливать так, чтобы давление в месте установки автоматики не могло самопроизвольно понизиться. В зависимости от конкретных условий обратный клапан можно установить непосредственно на входе насосной станции или на конце водозаборной трубы, опускаемой в колодец. Иногда устанавливают в обеих точках.

При пуске насос обязательно должен быть заполнен водой. Это тоже следует учитывать, выбирая место для установки обратного клапана. Для защиты насосной станции от песка на водозаборной линии иногда устанавливают фильтры. На конце водозаборной трубы часто монтируется обратный клапан, объединенный с сеточным фильтром в один блок. Станции с поверхностными насосами иногда поставляются с верёвочным фильтром на входе. Конечно, надо следить за его состоянием, по мере засорения глубина всасывания будет постепенно падать.

Видео-ролик о подключении станции

В сюжете представлена необходимая для наглядности информация. Как собрать станцию, а также как правильно подключить ее к скважине.

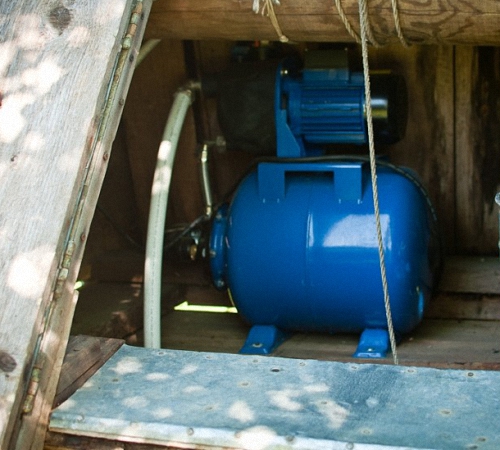

Если вода в колодце достаточно глубоко, а шахта колодца сделана надёжно и прочно, то насосную станцию можно установить прямо в шахте.

Для этого в шахте делается и тщательно закрепляется на стенке полка, размер которой позволил бы надёжно закрепить насосную станцию. Желательно под ножки насосной станции установить резиновые прокладки, чтобы уменьшить воздействие вибрации работающей станции на конструкцию колодца. Уровень, на котором делается полка для насоса должен быть таким, чтобы расстояние по вертикали между насосной станцией и уровнем воды в колодце не превышало 6-8 метров.

На конце всасывающей линии закрепляется обратный клапан с сетчатым фильтром, предохраняющим насос от крупного мусора. Все резьбовые соединения рекомендуется выполнять с использованием ФУМ-ленты или синтетической уплотняющей нити (например, «Тангит унилок»).

В первый момент воды в насосе нет, трубы сухие, соответственно, если в таком состоянии включить насос, то он перегреется и может выйти из строя. Для первоначального запуска в нашей схеме предусмотрена заливная воронка. В начальный момент, при отключенном от электросети насосе, открыв кран начального заполнения и закрыв кран на напорной линии, мы через воронку заполняем насос и всасывающую линию водой. Обратный клапан на этой линии не даст воде вытечь из насоса. Наполнив систему таким образом, чтобы вода стояла в заливной воронке, закрываем кран на заливочной линии и включаем насос.

В заполняемой полости могут возникнуть воздушные пробки. Если всё в порядке, то насос сразу же начнет всасывать воду и создавать после себя давление. Когда давление поднимется до установленного, реле давления отключит насос. Если насос с первого раза не начнет создавать давление, процедуру начального включения насоса надо повторить. Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку.

Можно ли установить насосную станцию в сооружении на поверхности, без того, чтобы опускать ее в шахту? В том случае, когда вода в колодце стоит высоко, то это можно сделать. На рисунке показана схема включения станции с использованием всасывающего комплектного шланга с установленным на нем обратном клапаном и резьбовым штуцером для подключения к насосу. Процедура запуска станции аналогична описанной в предыдущем пункте.

Как установить насосную станцию в колодце может быть не всегда понятно. Тем более, что при ее покупке консультант вряд ли сможет раскрыть все тонкости. Воспользовавшись подробной информацией из статьи вы сможете сделать подключение своими руками.

При обустройстве системы колодезного водоснабжения мастеру приходится решать целый ряд довольно сложных задач. И одной из них является подключение насосной станции к колодцу своими руками – ведь только при правильной установке и настройке этого агрегата мы будем получать воду без перебоев и в необходимом объеме.

Ниже мы расскажем о том, что собой представляют такие системы, а также подробно опишем процесс их монтажа.

Компоновка устройства

Для подъема воды из колодцев и неглубоких скважин до 20 метров, расположенных в частных домовладениях, чаще всего используются либо погружные насосы, либо автоматические насосные станции. И именно второй вариант в последнее время становится более популярным, поскольку в состав такой станции входит целый комплекс оборудования, обеспечивающий бесперебойную работу всей системы.

Как правило, насосный агрегат комплектуется такими деталями:

Сам насос, чаще всего центробежного типа. Устройство отвечает за подъем воды и транспортировку ее по трубопроводам.

Обратите внимание! Иногда такой насос устанавливают в дополнение к погружной помпе, особенно если есть необходимость поднять воду из глубокого колодца на верхние этажи.

Гидроаккумулирующая емкость, которая представляет собой бак, разделенный мембраной на несколько секций. Благодаря такой конструкции давление в системе меняется более плавно, и автоматика, отвечающая за пуск насосной части, включается реже. Также использование аккумулятора смягчает гидроудары, что положительно сказывается на состоянии всех соединений.

Реле давления, реагирующее на изменение в системе. Как только уровень давления в трубопроводах и/или гидроаккумуляторе падает, реле запускает электродвигатель помпы, и вода начинает поступать в трубы из источника.
Манометр для регистрации изменений.

Для доставки воды из колодца или скважины используется система водозабора, которая представляет собой заборный шланг, оборудованный обратным клапаном. На выходе монтируется центральный трубопровод, который соединяет автоматическую станцию с домом и всеми точками потребления.

Статьи по теме:

Технология монтажных работ

Выбираем место

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

Во-первых , система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
Во-вторых , устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
В-третьих , место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

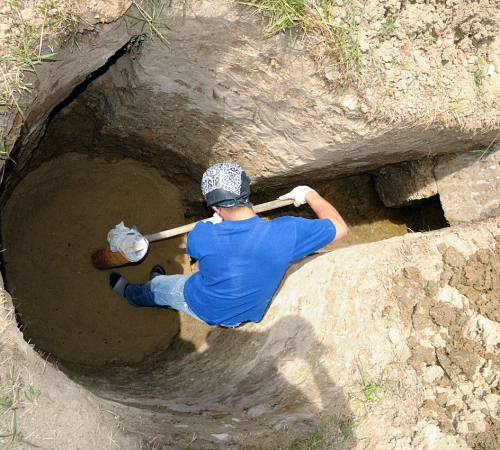

Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Обратите внимание! В качестве альтернативы утеплителю можно использовать саморегулирующийся нагревательный кабель.

В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.

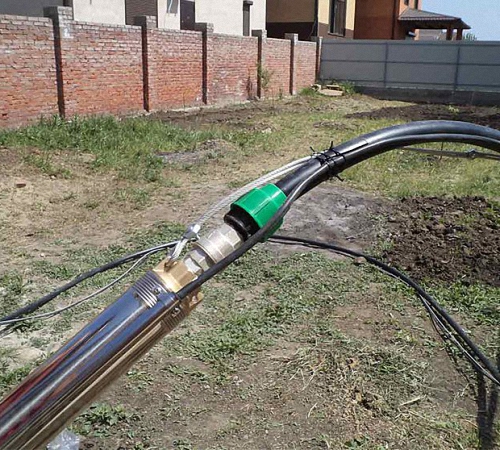

Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Для подключения используем:

Дюймовую муфту с наружной резьбой.
Стальной или бронзовый уголок с наружной резьбой.
Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
Соединение-«американку».

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Обратите внимание! Центробежные модели страдают от некачественной воды несколько меньше, чем вибрационные, однако и для них установка фильтра может считаться весьма желательной.
