Любой, даже старый деревенский дом, может существенно поднять уровень своей комфортности при проведении в нем водопровода. Система подачи воды обеспечит и нормальную работу канализации, и даст возможность эффективно функционировать отоплению. Но тут возникает вопрос – а как провести водопровод в частный дом своими руками?
В принципе, такая работа не является слишком сложной. Со всеми трудностями можно легко справиться даже не обладая большими навыками. А более подробно о том, как провести воду в частный дом от системы центрального водопровода будет рассказано в этой статье.
Какие этапы вам предстоит пройти?
Для создания водопровода в частном доме самый первый вопрос, который необходимо решить – это выбор источника воды . Тут можно воспользоваться разными вариантами. Некоторые качают воду из колодца, другие пользуются скважинами. Но если в поселке существует нормально работающий центральный водопровод, то лучше подключиться к нему.
А в чем преимущество использования такого источника воды:
Но само подключение частного дома к системе центрального водопровода потребует от вас неких усилий. Сам процесс проводки воды в дом происходит в несколько этапов:
- Первым делом необходимо связаться с владельцем или обслуживающей компанией центрального водопровода. Нужно получить у них разрешение на врезку. Как правило, они не бывают против, ведь у них появляется новый клиент. Но если давление маленькое, то могут и отказать;
- Далее, узнайте, есть ли на пути от водопровода до вашего участка еще какие-либо подземные коммуникации. Если это так, то необходимо получить разрешение и у их владельца;
- Водоканал должен составить проект подключения. Также его специалисты делают врезку. Самостоятельно выполнять эти работы запрещено;
- После этого можно приступать к рытью траншеи от вашего частного дома до точки врезки в центральный водопровод;
- Далее, проводится подключение и прокладка всех труб
Самые большие трудности могут возникнуть при прохождении всех бюрократических процедур . Чиновники любят показать свою важность. Но в последнее время с этим стало попроще. Сегодня всегда есть возможность (через различные интернет-приемные) подать жалобу на возникшую проволочку.
Выбор материала
После получения всех разрешений, можно выбрать и закупить необходимый материал. Кроме самих труб, вам понадобится утеплитель, счетчик, смесители и прочая запорная арматура.
Самым важным элементом будущего водопровода частного дома можно считать трубы. Выбор подобных изделий довольно большой. Можно приобрести трубы из следующих материалов:
При выборе труб для водопровода частного дома нельзя забывать про такую их характеристику, как диаметр. От этого параметра будет зависеть напор в вашей системе. Тут многое будет зависеть от рабочего давления и сечения труб в центральном водопроводе. По этому поводу лучше получить консультацию у специалистов водоканала.
Наружные работы
После подготовки всей документации и закупки необходимого материала можно приступать к созданию водопровода в частном доме. Первый этап включает в себя наружные работы. В первую очередь определитесь с точкой врезки в центральную систему. Эти данные можно получить из проектной документации
, которую выдает водоканал.
К точке подсоединения выкапывается траншея. Ее глубина должна быть ниже уровня промерзания грунта. В противном случае зимой трубы перемерзнут, и с наступлением тепла вам придется начинать все работы заново.
Рытье траншей можно провести своими руками, при условии, что расстояние до центральных коммуникаций не слишком большой. В противном случае придется нанимать спецтехнику. Если грунт несложный (нет глины и камней), то можно обойтись без сплошной траншеи. Достаточно выкопать несколько ям и воспользоваться шлангом, через который подается вода под напором. Струя вымоет грунт и проделает проход для укладки труб . Такой способ значительно ускоряет и удешевляет создания водопровода в частном доме.
Некоторые владельцы частных домов не выкапывают таких глубоких траншей. Такое происходит либо из-за тяжелого грунта, либо из-за слишком большой глубины. В этом случае могут помочь теплоизоляционные материалы. Сегодня на рынке можно найти современные утеплители, которые одеваются на трубу в виде «скорлупы». Такой материал способен надежно защитить ваш водопровод от зимних холодов. Но все равно, углубить трубы минимум на метр в грунт придется.
При утеплении водопровода особое внимание стоит уделить точки входа системы в дом. Если у вас есть подвал, то проблем возникнуть не должно. В этом случае трубы будет находиться в грунте и не перемерзнут. Другое дело, если подвала нет, и при подходе к дому коммуникации поднимаются к поверхности. Именно в этой точке наиболее часто трубы и перемерзают. Поэтому здесь коммуникации утепляют особенно тщательно.
Перед укладкой труб в траншею необходимо сделать подушку. Для этого используется щебень и песок. Такая дополнительная защита поможет отвести грунтовые воды от ваших коммуникаций, и тем самым не дать им замерзнуть.
В точке врезки в центральный водопровод желательно установить колодец. В этом случае у вас появиться возможность перекрыть коммуникации для проведения ремонта. Кроме этого, водоканал обязательно заставит вас установить счетчик (сегодня это правило действует повсеместно). Причем устройство должно находиться как можно ближе к врезке в центральный водопровод.
Внутренние работы
Перед началом внутренних работ стоит продумать план-схему
. На ней указываются все точки установки сантехнических узлов и места забора воды. После этого вам будет легче наметить месторасположения внутренней разводки труб.
Внутри дома водопровод делается, главным образом, с использование труб выполненных из полимерных материалов. Пластик, металлопластик и другие разновидности подобных изделий прекрасно подходят для этих целей.
Если ваш отопительный котел имеет один контур (только на отопление), то не забудьте установить водонагреватель. Он позволит обеспечить ваш дом теплой водой.
Некоторые специалисты рекомендуют в чердачном помещении устанавливать емкость для воды. Такое приспособление позволит вам пользоваться системой подачи воды даже при неработающем центральном водопроводе. Кроме этого, водный резервуар позволит поддерживать напор, при его падении в общей системе (он необходим, чтобы работала стиральная машина или некоторая другая бытовая техника). Но стоит помнить, что за такой емкость нужно тщательно служить, ведь здесь создаются идеальные условия для размножения бактерий.
Заключение
Водопровод в частном доме – это одна из составляющих комфорта. Поэтому об его обустройстве владельцы думают в одну из первых очередей. В качестве источника воды многие выбирают центральный водопровод населенного пункта, конечно, при его наличии. Такой способ решает много проблем. Во-первых, удешевляет все работы. Во-вторых, поставляемая вода имеет необходимо качество.
При подключении к центральному водопроводу необходимо пройти некоторые бюрократические процедуры. Требуется получить разрешение у водоканала и сделать проект. После этого можно начинать работу. Больших сложностей возникнуть не должно. Все работы можно выполнить самостоятельно. Немного усилий и в ваш частный дом придет вода, а значит, и повысится его комфортность.
Казалось бы, что может проще провести в частный дом водопроводную трубу. Но, как показывает практика, это вроде бы несложный процесс связан с некоторыми требованиями, касающимися не только прокладки труб с установкой счетчика учета потребляемой воды, но и с их изоляцией и утеплением. К тому же ввод воды в дом из водопровода, а точнее сказать место ввода, может быть расположено очень низко. А это значит, придется прокладывать трубную разводку через фундамент в подвальное помещение, а может быть даже под ним. Поэтому еще на стадии закладки фундамента в его конструкцию укладывают трубу большего диаметра, чем диаметр трубы будущего водопровода.
Прокладка трубы через фундамент
Начнем с того, что водопроводная система частного дома может быть соединена с центральным водопроводом или может быть организована, как автономная локальная сеть, в которой забор воды будет производиться из скважины или колодца. Поэтому сам монтажный процесс водопроводной трубы (домашней) в разных случаях будет проводиться по-разному.
Подключение к центральному водопроводу
Во-первых, подключиться к центральному водопроводу без разрешения водоснабжающей организации не получится. Поэтому придется подать заявление, на которое будет дан ответ в виде технических условий. В них должно быть указано: точка подключения, глубина пролегания самой водопроводной трубы, давление воды внутри водопроводной трассы.
Во-вторых, надо правильно провести само подключение. Для этого в точке подсоединения, указанной в ТУ, надо выкопать котлован и соорудить колодец. При этом глубина будущего колодца должна быть ниже уровня пролегания трубы центрального водопровода. А ширина такая, чтобы внутри колодца мог поместиться человек, который будет заниматься монтажными работами.

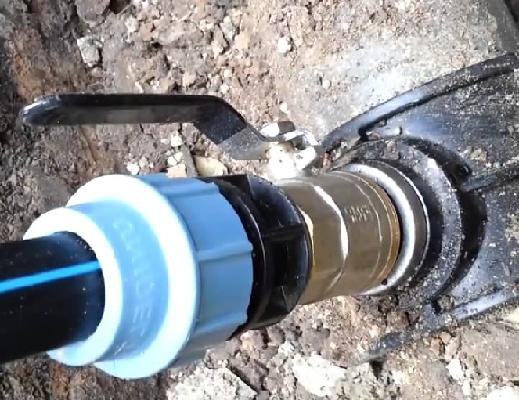

Врезка в центральный водопровод
В-третьих, в водопроводной трубе надо будет сделать отверстие. Поэтому надо участок самого водопровода отсечь от подачи воды. Обычно для этого существует специальные колодцы, сооруженные водоснабжающей организацией, где установлены задвижки. Их и надо будет закрыть. Задвижки две, они располагаются с разных сторон точки подключения.
Если труба центрального водопровода – это чугунное изделие, то после сверления отверстия необходимо на него установить специальный хомут из пластика, в котором тоже сделано отверстие, и к нему приварен патрубок с резьбой на свободном конце. На него тут же накручивается вентиль или задвижка. Вместо резьбового патрубка можно установить фланцевый. В этом случае запорная арматура будет крепиться к трубопроводу с помощью фланцев через резиновые или паранитовые прокладки. Кстати, под хомут надо обязательно уложить резиновую прокладку, которая будет обеспечивать герметичность стыка.
Если труба центрального водопровода – это стальное изделие, то в первую очередь после сверления отверстия, необходимо из трубопровода слить воду. После чего патрубок с резьбой или фланцем приваривается к основной трубе. Далее, как и в первом случае, устанавливается задвижка или вентиль. Но можно не использовать сварку, а установить хомут.

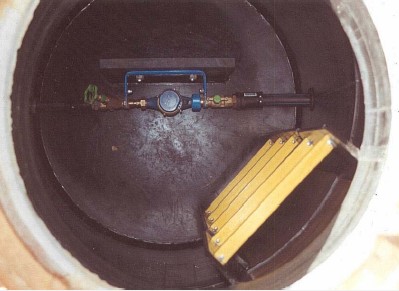

Счетчик на домашний водопровод
Установка водосчетчика
А вот теперь очень важный момент. Он касается установки водосчетчика. В принципе, каких-то жестких требований к месту его монтажа нет. Самое главное, чтобы это было помещение, утепленное и доступное к свободному проходу. Поэтому многие владельцы частных домов устанавливают эти приборы в подвалах. Сегодня водоснабжающие организации требуют, чтобы счетчики воды устанавливались в тех самых колодцах, где производилось подключение. Это связано с тем, что таким образом решается проблема несанкционированного подключения, минуя счетчик воды.
Итак, следующий этап проводки центрального водоснабжения частного дома – это прокладка труб от колодца до фундамента здания. Здесь ничего сложного нет.
- Выкапывается траншея на глубину 0,5 м. Лучше, если она будет прямой или с минимальными ответвлениями или поворотами. Если трубопровод будет проходить под дорогой, то траншеи лучше углубить и подсыпать их песком, а трубу заложить в трубу большего диаметра.
- Производится укладка труб.
- Их утепляют.
- Соединяют с патрубком счетчика с одной стороны.
- Проводят трубу через отверстие в фундаменте.
- Производится соединение внешнего контура водопровода с внутренней разводкой.

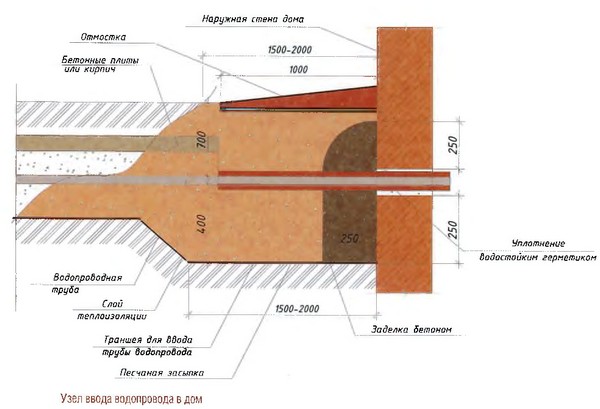

Узел ввода водопровода в дом через фундамент
Все, ввод воды в дом из водопровода (центрального) произведен. Теперь остается лишь проверить трассу на предмет протечек и правильной работы счетчика. Поэтому в колодце открывается запорный вентиль или задвижка. Открывать надо аккуратно, не спеша. Открывается один из потребителей, который покажет работу водомера.
Внимание! Необходимо отметить, что домашний водопровод, подключенный к центральному водоснабжению (отвечает СанПиН), это гарантия чистой воды. Но даже в таких сетях перед водомером сегодня устанавливают фильтр грубой очистки, чтобы продлить срок эксплуатации счетчика.
Локальная автономная сеть водопровода
Если центральный водопровод – это всего лишь мечта в загородном поселке, то водоснабжение частного дома можно организовать, используя в качестве водозаборного источника колодец или скважину. Правда, для этого придется эти сооружения выкопать или пробурить соответственно.
Чем же отличается локальный водопровод от централизованного? Если в системе водоподачи используется колодец, то никаких разрешительных документов для этого получать не надо. А вот на скважину такое разрешение придется получить в Роспотребнадзоре. Все дело в том, что подземные воды являются собственностью государства и причисляются к категории госресурсов, поэтому скважины обязательно ставятся на учет.

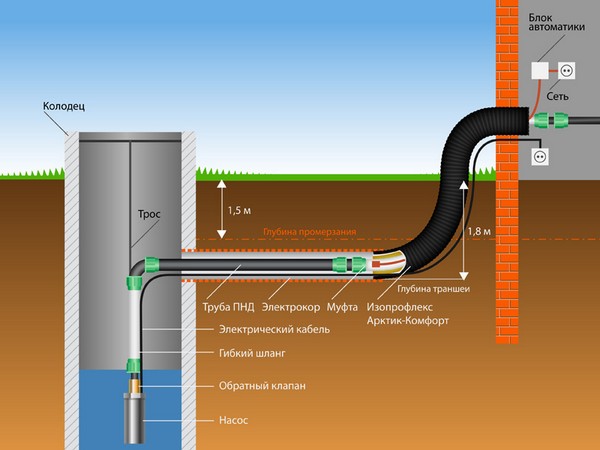

Локальный водопровод
Что же собой представляет ввод воды из этих двух гидротехнических сооружений. Это опять-таки трубная система, которая соединяет собой внутренний водопровод с источником воды. При этом сам водозабор производится только с помощью насосов, которые устанавливаются или внутрь колодца и скважины, или на поверхности. Соответственно для этого используются или погружные (скважинные) насосы или поверхностные.
А вот счетчик в таких водопроводных сетях не устанавливается, потому что вода, по сути, становится бесплатных ресурсом. Платить придется лишь за электроэнергию, от которой работает насос.
Теперь, что касается самой трассы и ввода трубы в дом. В принципе, все требования, касающиеся прокладки труб, точно такие же, как и в случае с подключением к центральному водопроводу. Единственное отличие, это присутствие насосной установки и отсутствие водомера. Сам трубопровод прокладывается от гидротехнического сооружения до фундамента дома, в котором в процессе его закладки сооружается канал в виде трубы. Через него и производится ввод внутрь дома.
А вот уже внутри, обычно это подвальное помещение, организуется вся водопроводная установка, в которую входят насос, если он поверхностный, накопительная емкость, блок фильтров и запорная арматура.
Скважина внутри дома
Внимание! Существуют технологии организации водопровода в частном доме, когда колодец или скважина сооружаются внутри здания. Это в первую очередь сокращает длину водопроводной сети, во-вторых, полностью отсутствует система ввода труб в дом. То есть, вся водоснабжающая установка располагается внутри здания.
И еще один вопрос, которые необходимо осветить, как провести воду в дом от колонки. Начнем с того, что колонка обычно устанавливается или на трубу центрального водопровода, или на неглубокую скважину. В первом случае гидротехническое сооружение устанавливается таким образом, чтобы оно смогло обеспечивать водой дома и другие объекты в радиусе 100 м. Это общественное водозаборное сооружение, которое обычно организуется на перекрестках дорог в поселке или городе. Так вот от него проводить в дом водопровод никто не разрешит. Как уже было сказано выше, это общественное сооружение.
Что касается установленной колонки на скважину, пробуренной на загородном участке, то с укладкой от нее труб в дом никаких проблем нет. Правда, придется рассмотреть несколько вариантов соединения колонки с водопроводной трубой. К примеру, на фото ниже показана колонка, в конструкции которой есть сливной патрубок диаметром 15 мм. К нему и можно подключить трубу для домашнего водопровода. Ее прокладка производится точно так же, как и в первых двух случаях. Единственное, на что необходимо обратить внимание, это утепление трубопровода, расположенного на поверхности.
Колонка в разрезе
Плюс ко всему, скважина с колонкой обладает небольшим дебитом, сюда же можно добавить ручное накачивание воды, что уже усложняет подачу ее в дом. Поэтому в обязательном порядке в систему подачи устанавливается накопительная емкость. Именно в ней и будет производиться необходимый задел воды для бытовых нужд и питья.
Обобщая тему, конечно, надо отдать должное центральному водопроводу, от которого лучше всего и производить ввод воды в дом. Во-первых, это чистая, соответствующая всем санитарным нормам вода. Во-вторых, минимальные затраты на организацию домашнего водопровода. Но если такой возможности нет, тогда используются скважины или колодцы. С колонкой лучше не связывать.
Водоснабжение дома - это объективное условие для нормального проживания его жителей. СНиП 2.04.01-85 «Норма расхода воды потребителями» регламентирует расход воды в пределах от 80 до 230 л. в сутки на одного проживающего. Расход зависит от наличия централизованного водоснабжения, канализации, ванной или душа, наличия колонки для подогрева воды и других факторов.
В многоэтажных и коммунальных домах этот вопрос решается посредством подключения к системе центрального водоснабжения. Для частного загородного дома или дачи, приходится обеспечивать водоснабжение самостоятельно.
Конечно, единожды можно принести воду из внешнего источника в размере потребностей не составит труда. Но как обеспечить водой семью, в течение длительного времени?
Решить эту задачу поможет данная статья, в которой подробно структурированы виды водоснабжения, схемы, системы и способы их устройства. А также указаны нюансы выполнения основных видов работ своими руками.
Виды и способы водоснабжения частного дома
С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:
Централизованное водоснабжение дома
По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.
Подключение дома к центральному водоснабжению
Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:
- обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;
- получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);
- получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;
- проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;
- выполнить тестирование системы.
Преимущества центрального водоснабжения: удобство, простота.
Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.
Автономное водоснабжение дома
Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.
Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:
- доставка воды: привозная, грунтовая, из открытого источника;
- подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.
Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.
Использование емкости (бака для воды)
Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.
Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.
В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.
Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.
Использование автоматической системы подачи воды
Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.
Именно о ней и поговорим более подробно.
Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:
1. Вода из открытых источников
Таковыми могут быть поверхностные источники: пруды, реки, озера. В некоторых случаях такими источниками могут выступать системы очистки воды. Но, в нашей стране они пока не распространены.
Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.
Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».
2. Вода из подземных источников: бассейнов и водоносных горизонтов
Эта вода, в большинстве случаев, пригодна для потребления.
Как провести воду в частный дом своими руками
Пошаговое руководство по выбору и устройству водоснабжения в загородном коттедже или на даче от А до Я
Схема водоснабжения дома состоит из элементов:
- источник воды;
- система труб;
- насос, гидроакумулятор, реле автоматики;
- фильтры;
- фитинги, вентили, обратные клапаны и сантехнические приборы;
- водонагревательное оборудование (для горячего водоснабжения);
- канализация.
Элемент 1. Источник воды
Приступая к обеспечению автономного водоснабжения, следует определить источник подачи воды и обустроить его.
Среди подвидов автономного водоснабжения с подземным источником поступления воды выделяют:
1.1 колодец обычный;
1.2 абиссинский колодец;
1.3 скважина «на песок»;
1.4 артезианская скважина.
Окончательный выбор будет зависеть от вида и особенностей почвы, глубины залегания воды, от производительности водяной жилы.
1.1 Колодец обычный
Традиционному колодцу отдают предпочтение в том случае, когда водяная жила находится на глубине 4-15 м. Это, так называемые межпластовые источники воды. Кроме глубины залегания, важно определить производительность жилы. Поступающей воды должно хватить на обеспечение потребности семьи и/или домохозяйства. Посредством колодца можно обеспечить поступление воды на уровне 500 литров/сутки.
Безусловными преимуществами колодца являются:
- независимость от поставок электроэнергии. Так в случае отключения электричества воду можно будет забирать ведром;
- длительный срок службы (до 50 лет), что проверено на практике;
- низкая стоимость работ;
- простота устройства.
Следует отметить, что в виду незначительной глубины забора воды она может отличаться низким качеством. Это связано с вероятностью поступления в колодец грунтовых вод. Также колодцу свойственны перепады уровня воды.
Важно! Обустраивая колодец нужно правильно его расположить и с точки зрения удаленности от наземных построек. Он не должен располагаться близко к постройкам, оптимальное расстояние - 5 м. (позволит упредить размывание фундамента постройки). При этом к непосредственным источникам загрязнения (сточная канава, туалет, другие источники) расстояние должно составлять минимум 50 м.
Чтобы выкопать колодец необходимо выполнить ряд действий:
- взять пробу воды;
Важно! Прежде чем устраивать колодец на своем участке попробуйте воду у соседей, а еще лучше сдайте ее на анализ. Может случиться, что вода будет непригодной к употреблению и все усилия пропадут даром.
- получить заключение о качестве грунта и глубине залегания водоносной жилы. На практике, колодцы часто копаются «на глаз»;
- определить место рытья колодца. Для этого можно привлечь специалистов, использовать специальные приборы - рамки-индикаторы. А можно понаблюдать за росой в течение нескольких месяцев. Наибольшее скопление россы в определенном месте говорит о близости воды;
- выбрать стройматериал для отделки стен колодца (шахты). Чаще для этих целей используют такие материалы:
Железобетонные кольца, которые изготавливаются на заводах или отливают самостоятельно. Их диаметр составляет 1-1,5 м.п., а расчетный срок эксплуатации до 50 лет. Очевидным преимуществом использования колец является возможность углубления до 20 м, высокая скорость и большая безопасность проведения работ. Кроме того, кольца устанавливаются по мере продвижения работ;
Мелкоштучные материалы: кирпич, бутовый камень. Этот материал подходит только для колодцев глубиной не больше 3-4 м. Его использование существенно повышает трудоемкость работ;
Обработанные бревна. Для отделки шахты колодцы пригодны бревна из древесины, устойчивой к пребыванию в условиях повышенной влажности. К таковым можно отнести дуб, лиственницу, сосну. Диаметр бревен должен составлять не менее 120 мм.
- выкопать шахту колодца. Чтобы удешевить работу обычно этот выполняется вручную. Определить размеры шахты можно таким образом: вымерять диаметр бетонных кругов, замерять их толщину и добавить 10-15 см. на засыпку. Тогда при диаметре круга в 1 м и толщине в 10 см - диаметр шахты будет составлять 1,4 м. Если планируется применять другой материал, например, кирпич, то достаточно обозначить желаемый диаметр колодца и прибавить к нему две толщины материала;
- выполнить отделку колодца - внутреннюю и внешнюю.
1.2 Абиссинский колодец
Водоснабжение загородного дома из абиссинского колодца или скважины-иглы самый простой способ получить воду с минимальными затратами. Для этого достаточно выполнить ряд действий:
- проверить воду;
- выбрать место под колодец;
- забить скважину-иглу;
- установить обратный клапан и насос (ручной или автоматический).
Причина возросшей популярности колодцев в чистоте поступающей воды, герметичности, простоте бурения, возможности подключить насос, и длительном сроке эксплуатации (до 30 лет), значительное количество поступающей воды - более 1000 л/сутки. Среди недостатков - малая глубина забивания и зависимость от состава грунта.
1.3 Скважина «на песок»
В этом случае вода также поступает из межпластовых источников. Песчаная скважина дает возможность получить более чистую воду, поскольку водоносные слои находятся после суглинка, фильтрующего воду.
Таким образом, скважина используется в том случае, если глубина залегания водоносной жилы достигает 40 м.п.
Скважина имеет более короткий срок эксплуатации (до 10 лет) и позволяет получить до 50 м.куб. воды в сутки. Отличает скважину простота бурения, меньшая выемка грунта.
Подробное описание как сделать скважину с графической визуализацией представлено на видео
1.4 Артезианская скважина
Позволяет использовать воду со значительных глубин. Глубина скважины достигает 150 м., что позволяет получить воду высокого качества. Неограниченность запаса воды также является доводом в пользу артезианской скважины. При этом срок службы скважины возрастает по сравнению с предыдущим вариантом до 50 лет.
Способ бурения артезианской скважины идентичен предыдущему. Единственная разница в том, что применяется механический способ бурения: шнековый, роторный, колонковый или ударно-канатный. Конструкция скважины показана на схеме.
Важно! По закону, артезианская вода является стратегическим запасом государства. Поэтому возникает необходимость регистрации артезианской скважины.
Элемент 2. Трубы для водоснабжения
Водоснабжение невозможно организовать без монтажа разветвленной системы труб, как внешних, так и внутренних и водонапорного бака.
Для разводки используются оцинкованные, полиэтиленовые, полипропиленовые или металлопластиковые трубы.
Важно! Использование пластиковых труб упредит появление ржавчины и протекания. Им также удобнее придавать нужную форму. Расчетный срок эксплуатации полипропиленовой трубы - 50 лет.
Внешние трубы укладываются в грунт.
Важно! Глубина укладки труб зависит от уровня промерзания грунта (указаны в СНиПах, для средней полосы России глубина составляет около 1,5 м.). Трубы располагаются ниже этого значения. В этом случае системе не грозит промерзание и как следствие деформация.
Совет. Чтобы упредить застой воды в трубе ее нужно укладывать под углом к дому.
Далее один конец трубы заводится в дом (для этого в фундаменте оставляется отверстие, в которое помещается стальная труба. Она предотвратит деформацию трубы водоснабжения в случае усадки дома). Второй - опускается в скважину.
Элемент 3. Насос или насосная станция для водоснабжения
Насос можно установить в доме (подвале или подсобке)
А можно установить в кессоне или приямке (непосредственно над скважиной). На схеме показана установка в кессоне погружного насоса и поверхностного.
Чтобы получить кессон нужно выкопать яму глубиной 2-3 м. Уложить песчано-щебневую подушку на дно и залить бетоном. Стены удобно выкладывать кирпичами. В кессон устанавливается насос, а контур кессона заливается бетоном (слой около 0,4 м).
Выделяют два вида насосов:
Погружные насосы. Погружаются в воду (колодец, скважину) и поднимают воду. Для удобства такие насосы оснащены автоматикой, которая позволяет накачивать воду из дома.
Поверхностные насосы. Представляют собой насосные станции, оборудованные гидроаккумулятором и реле.
Гидроаккумулятор выполняет функции водонапорной башни.
Реле - регулирует давление насосной станции.
Принцип работы поверхностного насоса
Принцип действия заключается в следующем: насос подает воду в гидроаккумулятор, который ее накапливает. После того, как в доме включается вода, давление в системе понижается. После достижения критического уровня в 2.2 бар, включается реле, который в свою очередь включает насос. Насос подает воду в гидроаккумулятор до того уровня, когда давление восстановится на отметке в 3 бар. После этого реле отключает насос.
Подобрать насос можно руководствуясь следующими данными:
- глубина залегания воды (дно колодца или скважины);
- высота воды в шахте источника;
- высота точки водоразбора;
- объем потребляемой воды (м.куб).
Водозаборная труба насоса опускается в источник. Чтобы избежать засорения трубы на ее край устанавливаются фильтры.
Важно! Труба устанавливается на расстоянии 20-40 см. от дна (гравийной подушки). Расстояние определяется высотой воды в источнике.
Совет. Чтобы труба в традиционном колодце не сместилась, ее нужно закрепить к специальному штырю, устроенному на дне.
Элемент 4. Фильтры для системы водоснабжения
Очистка поступающей в систему труб воды - немаловажный аспект водоснабжения дома. Для очистки используются два вида фильтров:
Первый устанавливается на краю трубы, помещенной в скважину. Он очищает воду от механических примесей;
Второй - непосредственно в доме и может представлять собой сложную многоступенчатую систему фильтров. Схема очистки воды на рисунке.
Элемент 5. Фитинги, вентили и сантехника
Это элементы, которые необходимы для герметичного соединения труб между собой и с другими приборами.
Важно! Чтобы не допустить разрыва системы и протечки воды старайтесь использовать только качественную запорную арматуру.
К сантехническим приборам относят: краны, сливные бачки, водяные затворы (сифоны). На их качестве также не стоит экономить.
Элемент 6. Водонагревательное оборудование
Понадобятся в том случае, если есть необходимость в горячем водоснабжении, т.е. почти всегда.
Важно! Чтобы обустроить горячее водоснабжение необходимо предусмотреть наличие отдельного отвода к отопительному прибору.
При этом возможно несколько вариантов выбора отопительного оборудования:
- двухконтурный котел. Будет одновременно греть воду для отопления и бытовых нужд;
- одноконтурный котел. Предназначен исключительно для нагрева воды на нужды пользователей. К такому котлу полагается бойлер. При этом бойлер может быть накопительным или проточным. В первом случае, появляется возможность нагреть большой объем воды;
- электрический накопительный водонагреватель, позволяющий удовлетворить потребность в горячей воде значительного числа пользователей;
- несколько проточных водонагревателей. Они будут греть воду для каждого потребителя в отдельности. Такая система позволяет более рационально расходовать электроэнергию для нагревания воды.
Элемент 7. Канализация
После того, как определено место слива используемой воды, процесс обустройства водоснабжения можно считать законченным.
Отвод воды - обязательная составляющая и чем больше воды потребляется, тем больше ее нужно отводить. Значит нужно подойти ответственно и к этому этапу. Здесь также есть два варианта:
- врезаться в центральную канализацию;
- обустроить собственную автономную канализацию. Для сбора воды предназначен септик или отстойник. Бетонный и пластиковый септики показаны на фото. А их объем и количество (общий объем) зависит от количества потребляемой воды.
На видео обоснованы правила строительства септика для загородного дома.
Процесс водоснабжения от проектирования до строительства показан на видео
Заключение
Как видим, существуют разные схемы водоснабжения частного дома, от простых, до сложных, соответственно, одни обойдутся дешевле, а другие дороже. Также на стоимость подвода воды влияет конструктивная основательность, т.е. потребуется устройство снабжения водой, работающее периодически (временно) или круглогодично - зимой и летом. В любом случае, реализация каждой системы возможна своими руками, но требует знаний и навыков.
Даже в самых захолустных деревенских домах, не говоря уже о современных загородных коттеджах, можно значительно повысить уровень комфорта, просто установив водопровод в частном доме. Не будем уверять, что это такое уж простое дело, особенно, если дом уже построен и давно, а не только на стадии планирования, но все же многие работы по монтажу водопровода можно выполнить самостоятельно, не прибегая к помощи специалистов. В рамках данной статьи постараемся поведать, как провести водопровод в частном доме, при этом затронем только работы внутри дома без учета обустройства источника водоснабжения.
Не стоит пренебрегать таким важным моментом, как составление схемы водопровода. Не придумывайте себе оправданий: да мне только в кухню завести и в ванную. Сразу, как только решили сделать водопровод в частном доме, нарисуйте схему его прокладки по дому, учитывая все элементы: потребители воды, коллекторы, бойлер, фильтры и насос. Обозначьте расположение всех элементов и путь прокладки труб по дому. Желательно нанести на схему расстояния. Это значительно облегчит задачу расчета количества труб для водопровода.
Схему прокладки труб можно выполнить двумя способами:
- Последовательное подключение потребителей.
- Коллекторное соединение.
Последовательное подключение подойдет только для маленького дачного домика с малым количеством потребителей воды, где проживает 1 - 2 человека. Для полноценных загородных домов и коттеджей с постоянным проживанием подобная система не подойдет. Заключается она в следующем: вода идет по основному трубопроводу по всему дому, возле каждого водопотребителя ставится тройник с отводом в его сторону. Получается, что если использовать сразу несколько потребителей одновременно, на самом удаленном из них будет очень низкое давление, не способное удовлетворить потребности.
Коллекторное подключение заключается в отведении отдельных труб от общего коллектора к каждому потребителю отдельно. Это обеспечивает практически одинаковое давление в каждой точке дома. Безусловно, некие потери давления все же будут, связанные с удаленностью от насосной станции, но эти потери намного меньше, чем при последовательном подключении.
Выбор коллекторной системы разводки значительно увеличивает стоимость водопровода в частном доме. В основном, за счет большего количества труб. Но это того стоит. Далее мы будем рассматривать именно коллекторную систему.
Любая схема водоснабжения частного дома состоит из таких элементов:
- Источник водозабора (скважина, колодец).
- Насосная станция. От источника воды прокладывается в земле труба и подводится к насосу. Перед подключением ее к насосу должен стоять обратный клапан, чтобы вода не возвращалась обратно.
- Гидроаккумулятор, в который накачивается вода.
- После гидроаккумулятора на выводящей трубе имеет смысл поставить тройник с запорным краном. Одна труба пойдет для домашних нужд, а другая - для технических (огород, сад, мойка автомобиля и т.д.).
- Труба с водой для домашних нужд подключается к системе водоочистки и водоподготовки, так как вода из подземного источника может содержать вредные примеси.
- После фильтрующих систем монтируется тройник с разделением на холодную воду и на будущую горячую.
- Труба с холодной водой подключается к коллектору для холодной воды. Здесь устанавливаются запорные краны на каждую линию, которая будет идти к своему потребителю.
- Труба для горячей воды подключается к водонагревателю.
- Труба с горячей водой из водонагревателя подключается к коллектору с горячей водой, от которого расходятся трубы по всему дому.
В системе водопровода могут присутствовать и другие дополнительные элементы, но типовая схема и последовательность подключения остаются неизменными.
Монтаж водопровода в частном доме
В работах, связанных с прокладкой водопровода в частном доме, самым пыльным и тяжелым является проделывание отверстий в стенах или полу для проведения трубопровода. В остальном же, нарезка и соединение труб, подключение к потребителям, подключение к коллектору, установка насосной станции и подключение фильтрующих систем, хоть и займут немало времени, но не потребуют больших физических усилий. Так что водопровод частного дома своими руками - вполне посильная задача даже для новичка. Главное, чтобы желание было непоколебимым, тогда все по плечу.
Выбор материала для труб
Первым делом следует определиться с тем, трубы из какого материала мы будем использовать.
- Медные трубы самые лучшие и самые дорогие. Коррозии не поддаются, ультрафиолета не боятся, к микроорганизмам равнодушны, повышенного давления не замечают, не реагируют на изменение температур окружающей среды, вредных примесей в воде тоже не боятся, да еще и вдобавок моментально отдают тепло. В общем, мечта - а не трубы. Один недостаток - цена.
- Металлопластиковые трубы представляют собой алюминиевые трубы, защищенные с обеих сторон (изнутри и снаружи) слоем полиэтилена. Гладкая поверхность полиэтилена не позволяет скапливаться отложениям и препятствует развитию ржавчины. Наружный слой защищает от влияния ультрафиолета и конденсата. Существенными недостатками таких труб являются: боязнь высоких температур более 95 °С (деформируются), чувствительны к промерзанию воды, трубы с фитингами нельзя сгибать.
- Стальные трубы - старый добрый вариант. Они долговечны, прочны, но при этом боятся ржавчины. Также немаловажным является то, что для монтажа необходимо либо нарезать на каждом элементе трубы резьбу для соединения, либо сваривать трубы, что является весьма трудоемким процессом.
- Полипропиленовые трубы в последнее время пользуются повышенной популярностью при проведении водопровода в частном доме. Это связано с тем, что они имеют отличные эксплуатационные характеристики, не поддаются окислению, долговечны (до 50 лет), относительно легки в монтаже, а соединения не требуют частой проверки, что позволяет спрятать трубы под штукатуркой. Из недостатков можно выделить только один - потребность в специальном электросварочном аппарате для соединения труб между собой.
Важно! Если Ваш выбор - полипропиленовые трубы, обратите внимание: для горячего водопровода необходимы армированные трубы (стекловолокном, алюминием или другим материалом).
Учитывая количество труб, необходимое для прокладки коллекторной системы, на водопровод в частном доме цена во многом зависит от материала этих труб. Так что, выбирая, ориентируйтесь на соотношение цена/качество и не забывайте про свой бюджет.
Выбор диаметра труб внутреннего водопровода
Правильный диаметр не менее важен, чем материал труб. Это связано с тем, что слишком маленький диаметр трубы может привести к турбулизации потока, а значит, вода в трубах будет продвигаться с шумом, оставляя на стенках много известковых отложений. Максимальная скорость продвижения воды в трубопроводе равна 2 м/с, исходя из этого, и нужно подбирать диаметр труб.
Диаметр труб также зависит от длина трубопровода :
- Для трубопровода длиной менее 30 м подойдут трубы диаметром 25 мм.
- Для трубопровода длиной более 30 м лучше использовать трубы диаметром 32 мм.
- Для короткого трубопровода длиной менее 10 м можно использовать трубы диаметром 20 мм.
Правильное устройство водопровода в частном доме во многом зависит от правильно подобранного диаметра трубы коллектора, чтобы он обеспечивал полноценное одновременное использование нескольких потребителей сразу. Чтобы его определить, необходимо выполнить нехитрые расчеты: например, один кран с водой пропускает через себя 5 - 6 л/мин, просчитываем, сколько и каких потребителей у нас может быть включено одновременно по всему дому.
- Труба диаметром 25 мм (1 дюйм) пропускает через себя 30 л/мин;
- труба 32 мм (1,25 дюйма) пропускает 50 л/мин;
- труба 38 мм (1,5 дюйма) - пропускает 75 л/мин.
Если семья большая, одновременно в доме проживает много человек, а точек водоразбора немного, довольно часто будут ситуации, когда одновременно будут пользоваться и раковиной на кухне, и ванной, и туалетом, и стиральной машиной. Потребление этих приборов в минуту необходимо подсуммировать - от этого и будет зависеть диаметр трубы коллектора.
Если семья небольшая, а потребителей воды по дому много, то расчет производится по-другому. Необходимо просчитать потребление воды в точках водоразбора и уменьшить его на 25 - 40 %. Это будет примерный расход семьи.
Рассмотрим соединение труб между собой на примере полипропиленовых труб.
Для холодной воды используем трубы диаметром 25 мм, толщина стенки 2,8 мм.
Для горячей воды используем армированные трубы диаметром 25 мм, толщина стенки 3,2 мм.
Технология сваривания полипропиленовых труб :
- Разрезаем трубы на отрезки необходимого размера с помощью специальных ножниц. Обязательно держим лезвие строго перпендикулярно.
- Отмечаем на трубах глубину сварки - в нашем случае 16 мм.
- Очищаем место сварки с помощью влажных спиртовых салфеток от пыли и грязи.
- На специальный сварочный аппарат устанавливаем насадки нужного диаметра.
- Включаем сварку и устанавливаем температуру 260 °С. Когда он нагреется, погаснут лампочки.
- Части труб, которые мы хотим сварить, надвигаем на насадки для сварки на глубину до нарисованной отметки. При этом не проворачиваем трубы, не делаем крутящих движений.
- Как только завели трубы на насадки и начали движение уже по насадкам, отсчитываем 7 секунд. По истечении - снимаем насадки, второй человек должен придерживать при этом сварочный аппарат.
- Соединяем трубы между собой, не делая вращательных движений, - быстро и ровно. Держим несколько секунд.
В итоге должно получиться ровное и красивое перпендикулярное соединение. Если Вы не довольны результатом, отрезаем участок с соединением и повторяем процедуру с самого начала.
Перед использованием только что сваренных труб необходимо дать им немного остыть.
Разводка водопровода в частном доме
После того, как трубы соединены между собой, можно приступать к прокладке труб внутри дома. Рекомендуем начинать от потребителя воды.
Для начала присоединяем трубу к потребителю с помощью переходника на резьбовое соединение, между переходником и шлангом крана устанавливаем шаровый кран, который необходим для перекрытия воды, если вдруг понадобится ремонт, затем прокладываем ее в сторону коллектора. Здесь есть несколько простых правил, которые необходимо соблюдать:
- Желательно, чтобы трубы не проходили через строительные конструкции (стены и перегородки). Но если это невозможно, при прокладке трубы в стене ее необходимо заключить в специальный стакан.
- Чтобы трубы можно было легко ремонтировать, имеет смысл располагать их на расстоянии 20 - 25 мм от стены.
- При монтаже сливных кранов сделайте легкий уклон в сторону крана.
- При обходе наружного угла труба располагается на расстоянии 15 мм, внутреннего угла - 30 - 40 мм.
- К стенам трубы закрепляются специальными клипсами. Обязательно закрепляем в каждом угловом соединении, на прямом участке располагаем клипсы на расстоянии 1,5 - 2 м.
- Для соединения полипропиленовых труб под углом, в том числе 90 °, используются специальные фитинги пнд, тройники с одинаковыми и переходными диаметрами.
- Чем меньше в магистрали поворотов и углов, тем меньше теряется давление.
При подключении трубы к коллектору обязательно устанавливается запорная арматура для возможности отключения потребителя из системы, в том числе и с целью ремонта.
Подключение насосной станции к внутреннему водопроводу
Подключение частного дома к водопроводу осуществляется посредством насосной станции, которая накачивает воду из источника: скважины или колодца.
Насосную станцию лучше всего располагать в доме, подвале, цокольном этаже или в отапливаемом техническом помещении. Это защитит ее от замерзания и даст возможность пользоваться водопроводом даже в лютый мороз.
От источника водозабора к насосной станции подходит труба, которая заканчивается латунным фитингом с переходником на диаметр 32 мм.
К этому фитингу подключаем тройник со сливным краном, чтобы иметь возможность отключать подачу воды для ремонта водопровода. Затем подсоединяем обратный клапан, чтобы вода не возвращалась обратно. Если требуется выполнить поворот трубы, чтобы направить ее в сторону станции, то используем уголок на 90 °.
- Подключаем шаровый кран для отключения/включения подачи воды.
- Далее сетчатый фильтр грубой очистки.
- На готовой насосной станции должны быть реле давления и демпферный бак. Но если у Вас насос находится в водозаборе (скважина, колодец), а остальное оборудование в доме, то сверху трубы подключаем реле давления, а снизу демпферный бак или гидроаккумулятор.
- Датчик, защищающий насос от «сухого хода».
- К оставшемуся соединению подключаем фильтр тонкой очистки.
- Далее идет переход на трубу диаметром 25 мм.
Перед дальнейшими работами проверьте исправность подключения: запустите насос - будет ли идти накачка или нет. Если нет, значит, где-то что-то неправильно соединили или гидроаккумулятор перекачан.
Что такое гидроаккумулятор и зачем он нужен
Гидроаккумулятор представляет собой герметичный бак, разделенный на две секции. В одной находится вода, в другой - воздух под давлением. Данный агрегат необходим для того, чтобы обеспечивать стабильное давление в системе водопровода и включать и выключать насос, когда это нужно.
Например, гидроаккумулятор полностью заполнен водой, давление в системе составляет 3 бара. Когда кто-то открывает кран в доме, использует воду, она уходит из гидроаккумулятора, давление падает, срабатывает реле и запускает насос. Снова накачивается вода, давление становится 3 бара.
Объем бака бывает разным: от 25 л до 500 л, выбирается в зависимости от потребностей семьи.
Установка водопровода в частном доме не обязательно предполагает наличие гидроаккумулятора. Можно использовать большой накопительный бак и установить его на самом высоком этаже дома. Вода будет поступать к потребителям под давлением, создаваемым ее весом. Но такой системы не достаточно, чтобы работала стиральная машина.
Воду из источника необходимо обязательно проверить в лаборатории на предмет примесей и растворимых солей. В зависимости от результатов подбираются различные фильтровальные системы и агрегаты по водоподготовке, обезжелезиватели и т.д.
Сразу после гидроаккумулятора вода должна поступать в систему водоочистки. Располагать эти приборы необходимо на расстоянии 0,5 - 1 м от гидроаккумулятора.
Установка коллекторов и бойлера
После фильтровальных систем вода должна разъединиться на два потока: один - в коллектор с холодной водой, второй - пойдет в водонагреватель.
Перед коллектором с холодной водой обязательно устанавливаем запорную арматуру и сливной кран. На каждой трубе в коллекторе тоже. Количество труб зависит от количества потребителей воды в доме.
Прокладка водопровода в частный дом была бы неполной без обеспечения горячей водой.
На трубу, которая ведет в водонагреватель, устанавливаем предохранительный клапан, расширительный бак и шаровый сливной кран сразу под бойлером.
При выходе горячей воды и водонагревателя также устанавливаем шаровый кран. Затем трубу подключаем к коллектору с горячей водой, от которого трубы разводим по всему дому.
На этом монтаж водопровода в частном доме своими руками можно считать законченным. Не забудьте сначала проверить работоспособность системы и отсутствие течи на всех участках водопровода. Если результаты положительные - можно смело пользоваться.
Водопровод в частном доме: видео - обзор
На этапе нулевого цикла в плитном и ленточном фундаменте следует предусмотреть узлы ввода коммуникаций. Под землей обычно проходят две инженерные системы – водоснабжение и водоотведение. Поэтому необходимо заложить гильзу под канализацию и трубу для водопровода.
Узел ввода газопровода расположен на высоте 1,2 – 1,8 м от уровня отмостки, поэтому при проектировании фундаментов не рассматривается. Ввод электроэнергии в коттедж может осуществляться как по воздуху, так и под землей. В последнем случае глубина заложения кабеля составляет 0,7 м минимум, поэтому гильзу для его прохождения необходимо заложить перед бетонированием ленты или плиты.
Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП 31.13330 и СП 32.13330. Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.
Требования СП 31.13330 (водоснабжение)
Гильзы закладываются в фундамент при монтаже опалубки, не рекомендуется изготовление отверстий после набора прочности бетонной конструкцией ударным способом. При проектировании узлов прохождения водопровода сквозь фундаментную плиту или ленту необходимо учесть:
- минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;
- для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;
- глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;
- необходимо учесть нагрузки на почву от трафика транспорта;
- отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.
В плавающие плиты водопровод можно завести только вертикально. В подполье, подвальный этаж заглубленного ленточного фундамента трубы заходят горизонтально. При использовании МЗЛФ или НЗЛФ магистраль проходит под лентой, поднимается внутри вертикально и проходит сквозь перекрытие или пол по грунту.
Нормативы СП 32.13330 (канализация)
Прокладка канализационной трубы через ограждающие конструкции коттеджа должна удовлетворять следующим требованиям:
- глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;
- утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;
- вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;
- уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.
Важно! В отличие от систем водоснабжения стоки выходят из дома, поэтому всегда имеют более высокую температуру, промерзают меньше. Толщину утепления можно снизить по сравнению с водопроводом.
Заглубленный ленточный фундамент
При монтаже опалубки ленточного фундамента глубокого залегания гильзы для коммуникаций закладывают с учетом вышеприведенных требований:
Водопроводные трубы:
Необходимо учесть кратчайшую трассу между источником водозабора (скважина, колодец центрального водопровода) и ванной, туалетом, кухней внутри здания. Глубина заложения 1 – 2,7 м в зависимости от наличия обогрева и климата региона.
В монолитных лентах сквозь опалубку пропускаются трубы подходящего диаметра для формирования отверстия либо сразу закладываются металлические гильзы. В фундаментах из блоков ФБС оставляют технологические проемы, закладываемые кирпичом, гильза вмуровывается в кладку.
При уровне УГВ на 1 м ниже подошвы ленты стыки герметизируются водостойкими растворами, пластичными материалами. В мокрых грунтах применяются резиновые либо силиконовые сальники.
Труба канализации:
Глубина заложения гильз 0,7 – 1,5 м в зависимости от глубины промерзания и септика. Герметизация аналогично предыдущему варианту. Для наружных контуров водоотведения используются рыже-коричневые трубы ПВХ, обладающие большей кольцевой жесткостью.
Важно! Для повышения ремонтопригодности коммуникаций для водопровода часто применяется металлопластиковая труба 25 – 40 мм, проходящая внутри ПНД трубы. При необходимости внутренняя линия легко извлекается для замены новой магистралью без разработки траншеи.
Малозаглубленная и незаглубленная лента
Ввиду того, что глубина заложения коммуникаций больше, чем глубина МЗЛФ и НЗЛФ, трубы водопровода и канализации проходят под подошвой фундамента, подстилающим слоем. Однако на пучинистых грунтах для лент малого заглубления в обязательном порядке укладывается пристенный, кольцевой дренаж.
Согласно СП 18.13330 расстояние по вертикали в свету между наружными поверхностями магистралей должно быть больше 20 см, если это канализация или 40 см для водопровода. Причем, дренаж необходимо провести под водопроводом.
Ввод инженерных систем осуществляется перед изготовлением подстилающего слоя. Вывод магистралей в стояки инженерных систем происходит через пол по грунту или перекрытие внутри дома.
Важно! В этом случае ремонтопригодность систем жизнеобеспечения достаточно высокая. Однако укладка металлопластикового водопровода в трубу ПНД позволит обойтись при ремонте без земляных работ.
Плитный фундамент
Если в проекте коттеджа фундаментом является плавающая плита, разводка коммуникаций в пятне застройки должна быть завершена до изготовления подстилающего слоя, в крайнем случае перед монтажом арматурных сеток. Это обусловлено спецификой технологии:
- опалубка устанавливается после отсыпки фундаментной подушки и заливки подбетонки;
- если уложить водопровод и трубы канализации до монтажа опалубки, легко ошибиться с местами выхода стояков, которые могут оказаться внутри стены или слишком далеко от нее.
Поэтому ввод инженерных систем обычно начинают после того, как фундамент приобрел конкретные очертания, благодаря опалубке. Под периметром отапливаемого дома или утепленной плиты здания сезонной эксплуатации грунт замерзнуть не может.
Однако уже на границе отмостки здания земля промерзает на глубину 1 – 2 м в зависимости от региона. Поэтому водопроводную трубу протягивают в 2 – 2,7 м траншеях до коттеджа, затем делают уклон к стояку, размещая магистраль под углом.
Прокладка канализации подобным образом запрещена, что обусловлено следующими фактором: при увеличении уклона больше 7 градусов резко снижаются самоочищающиеся свойства стоков, жидкость уходит в септик быстрее, крупные фракции не выносятся ею полностью, что приводит к засорам. Поэтому канализацию укладывают под единым углом от стояка до септика на всем протяжении трубы. Для этого используется технология:
- траншея в месте пересечения с фундаментом имеет глубину 0,7 м минимум;
- от дома до септика создается допустимый уклон 4 – 7 градусов;
- если внутри здания угол получается больше этого значения, стоки собирают внутри здания горизонтальными линиями, сбрасывают через вертикальный стояк к трубе наружной канализации.
Важно! Если фундаментную плиту заливает специализированная компания, необходим акт на скрытые работы. Возможность прочистки коммуникаций должна быть обеспечена люками, трапами или ревизиями изнутри, колодцами снаружи. Рекомендуется использовать чугунные или пропиленовые трубы и фитинги, обеспечивающие ресурс 70 – 120 лет. Вместо 80 – 90 градусных отводов лучше монтаж двух колен в 45 градусов.
Свайный, столбчатый фундамент
В отличие от ленточных и плитных конструкций столбчатый и свайный фундаменты имеют ростверк, не соприкасающийся с грунтом, даже при его заглублении в почву. Между плитами, балками и поверхностью земли всегда остается технологический зазор 10 – 20 см, защищенный по бокам листовыми материалами. Это необходимо для того, чтобы при вспучивании грунт не оторвал ростверк от столбов или свай.
Таким образом, для низкого наземного или подземного ростверка ввод коммуникаций полностью идентичен МЗЛФ и НЗЛФ. Для высокого ростверка потребуется дополнительное утепление инженерных систем внутри подполья:
- канализационную трубу заглубляют в грунт на 0,7 м минимум, обертывают несколькими слоями минваты, скорлупами из экструдированного пенополистирола или используют саморегулируемый греющий кабель, к горизонтальной линии наружного водоотведения от дома до септика вертикальный стояк соединяется двумя отводами 45 градусов;
- водопровод проводится в дом аналогичным способом, глубина заложения увеличивается до 1 – 2,7 м в зависимости от используемого утепления инженерной системы.
Важно! Чтобы протянуть вывод канализации и ввод водопровода, траншеи для этих коммуникаций необходимо располагать на равном расстоянии от столбов или свай. При засыпке необходима трамбовка каждого 15 – 20 см слоя, чтобы элементы фундамента не потеряли несущую способность, а вся конструкция пространственную жесткость.
Если фундамент уже залит
При необходимости изготовления отверстий в эксплуатируемом фундаменте или вновь изготовленной конструкции, в которой забыли уложить гильзы, используется несколько технологий. Самым сложным случаем является плавающая плита, проще всего завести коммуникации под ростверк на сваях или столбах.
Плитный фундамент
В отличие от пола по грунту плавающая плита является несущей конструкцией, целостность которой запрещено нарушать. Единственным вариантом подземного ввода коммуникаций в плитном фундаменте является наклонное бурение.
Мобильный станок монтируют только после высверливания отверстия в железобетоне алмазной коронкой под соответствующим углом. Долото бурового станка не сможет пройти сквозь арматурные сетки без полного разрушения конструкции. Метод обходится очень дорого, применяется редко.
Поэтому чаще всего трубы канализации и водопровод вводят через стены или цоколь:
- вплотную к стене коттеджа сооружается кессон;
- инженерные системы заглубляются на необходимую глубину;
- внутри кессона монтируется запорная арматура, приборы учета, фильтрующее оборудование;
- сверху возводится легкая конструкция (будка);
- внутри нее организуется отопление любым удобным способом.
Важно! Ввод инженерных систем по этой схеме обладает существенным недостатком. Пассивного утепления для будки недостаточно, активное утепление обычно производится электроприборами. При отключении электроэнергии существует вероятность размораживания водоснабжения.
Ленточный фундамент
При эксплуатации НЗЛФ, МЗЛФ особых проблем с вводом инженерных систем обычно не возникает. Снаружи разрушается отмостка, прокапывается траншея к зданию на проектной глубине. Изнутри частично вскрывается черновой пол или демонтируется пол по грунту на отдельном участке. Трубопроводы пропускают под лентой в гильзах для обеспечения ремонтопригодности систем.
В стенах заглубленного ленточного фундамента коммуникации проще всего пропустить при наличии в коттедже подвального этажа. Если внутри заглубленная лента засыпана полностью, по аналогии с предыдущим случаем вскрывается пол по грунту или перекрытие. После чего отрывается шурф изнутри, траншея снаружи. Отверстия в железобетоне можно изготовить несколькими способами:
- алмазное бурение – оптимальный вариант, не повреждающий конструкционный материал фундамента, обходится дорого, даже если брать станок в аренду;
- перфоратор – ударное бурение, долбежка одинаково вредны для бетона, так как в этом материале возникают микротрещины, происходит отслаивание бетона от арматуры;
- сверление безударное – вариант безопасный, но очень долгий, по периметру большого отверстия высверливается множество мелких, бетонная пробка разрушается ударным инструментом, арматура срезается ножницами или сваркой.
Алмазное бурение отверстия в фундаменте.
Важно! Канализационную трубу необходимо монтировать под уклоном, поэтому диаметр отверстия должен быть больше на 10 – 20 мм.
В свайных и столбчатых фундаментах единственной проблемой является изготовление шурфа внутри ростверка. Если балки расположены ниже 1 м от земли, так же вскрываются перекрытия и полы. В высоких ростверках никаких сложностей при проводке коммуникаций не наблюдается.
Таким образом, дешевле и качественнее всего осуществить ввод водопровода можно на этапе изготовления фундамента. В плиты гильза монтируется вертикально, в ленты горизонтально или под углом для канализации. Провести инженерные системы в готовую плавающую плиту проблематично и очень дорого, поэтому будьте внимательны при планировании работ.
