Столбчатый фундамент из буронабивных свай. Технология создания буронабивных свай Сделать буронабивной фундамент своими руками

Буронабивные сваи по степени надежности практически ничем не уступают другим опорам при строительстве домов малой этажности. Это один из наиболее надежных методов устройства фундаментов на почвах, подвергающихся сезонному пучению. Получаемые конструкции гарантируют целостность и прочность основания и, соответственно, стен возводимого дома.

Возведение такого основания своими руками целесообразно применять в таких случаях, когда невозможно возвести другие виды фундаментов. Его логично использовать, если несжимаемый слой расположен очень глубоко, например, при выполнении строительных работ на заболоченных участках или прочих ослабленных грунтах.

Затраты на буронабивной фундамент с ростверком под кирпичный дом можно считать оправданными, когда строительство ведется на местности со значительным уклоном. Также специалисты рекомендуют применение этого вида основания для сооружения облегченных деревянных или каркасных зданий.

Технология установки свай

Устройство фундамента этого вида включает сверление скважин и их дальнейшую заливку бетонной смесью. Для высверливания применяются ручные, электро/бензиновые буры. Менее трудоемкий этап подготовки скважин – привлечение специальной техники для бурения.

Процесс засверливания скважин под сваи можно выполнить и своими руками с помощью ручного мотобура, установив подходящий диаметр наконечника.

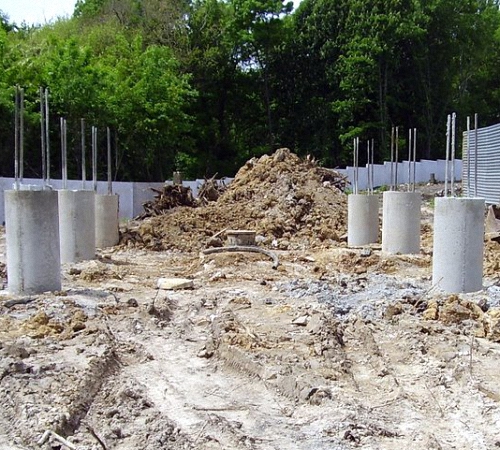

Прочность каждой сваи увеличивают каркасом из арматуры: внутрь пробуренных отверстий опускают 3−4 армирующих элемента с сечением 10−12 мм.

Специалисты советуют выполнять горизонтальную перевязку элементов каркаса на случай эксцентричных нагрузок или сдвигающих усилий. Для перевязки рекомендуется применять гладкую арматуру с сечением 6−8 мм, и шагом приблизительно в 1 метр.

В этом случае, армирующие стержни будут выполнять функцию связки сваи и железобетонного ростверка. То есть, находящаяся над землей и заглубленная части фундамента будут объединены в единое целое. При устройстве ростверка стержни должны выступать из оголовка сваи.

Помимо перечисленного выше, каркас из арматуры не допустит возможные разрывы и деформации из-за влияния морозного пучения.

Частичная и полная опалубочная конструкция

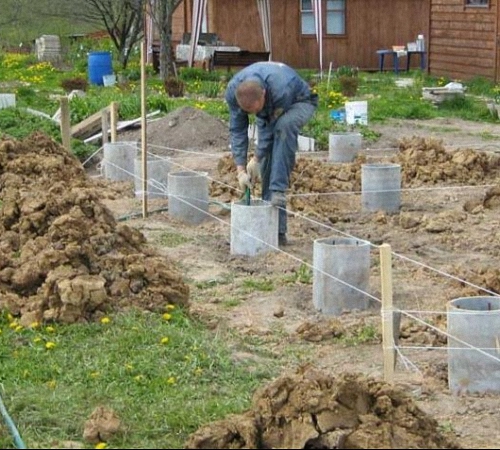

Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.

Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.

Для того чтобы не допустить выдавливания буронабивного фундамента во время сезонного вспучивания, его оголовник, который располагается на полметра (и более) ниже уровня земли, необходимо заизолировать чехлом из кровельной стали из оцинковки, несколькими слоями пленки или толем.

Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.

При сооружении каркаса нужно принять меры, которые не допустят его сдвига и соприкосновения арматуры с почвой. Для этого можно своими руками установить временные деревянные подпорки или клинья. Их можно будет удалять по мере заполнения скважины.

Перед укладкой бетона требуется выполнить расчет отметки нижнего края ленточного фундамента, или, говоря по-другому, ростверка. Для этого потребуется использование нивелира или строительного гидравлического уровня.

Укладка бетона

После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

кварцевый песок;
щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.

Применение буронабивной технологии в частном строительстве

Технология возведения буронабивных конструкций проста и подходит для устройства фундамента своими руками. Строительная индустрия имеет в своем распоряжении разнообразные виды буров под скважины с различным сечением. Их применение помогает выполнить бурение скважин до нескольких метров глубиной.

Диаметры свай также могут быть разные: от 15 до 40 см. Так называемая технология ТИСЭ предполагает использование специального бура, при помощи которого можно бурить скважины 20 см в диаметре с расширением в основании (до 40 или 60 см). Таким образом, достигается увеличение площади опоры, не позволяющей пучению вытолкнуть сваю.

Существуют также специальные механизмы (ямобуры, мотобуры и прочие) которые могут существенно облегчить выполнение этапа установки опор.

Недостатки и довод в пользу буронабивной технологии

Считается признанным факт, что основным недостатком этой технологии является невозможность сделать точный расчет, когда именно достигается необходимый несжимаемый слой, способный выдержать давление сваи.

Для того чтобы избежать досадных ошибок, скважины бурят до 1,5−2 метра, то есть, достигая точки ниже уровня промерзания, где почва имеет более плотную структуру. При низком показателе УГВ расчет несущей способности грунта соответствует 6 кг на 1 см².

Для индивидуальных застройщиков эта технология выглядит довольно привлекательно. В отличие от ленточного или монолитного типа, где укладывается сразу весь требуемый объем бетонного раствора, сваи можно укладывать поэтапно. При заливке одной опоры объем укладываемого бетона несоизмеримо меньше, чем при монолитном, что облегчает процесс подготовки и заливки. Поэтому выполнение этих работ можно сделать своими руками.

Расчет и место установки свай

На этапе разработки проекта производится расчет точного количества опор и их расположение. Опорные элементы устанавливают рядами по разметке стен дома, в его углах, в местах пересечениях стен и между таковыми.

Расчет расстояния между опорами определяется общим весом возводимой конструкции: чем она тяжелее, тем большее количество элементов и с меньшим расстоянием между собой они будут устанавливаться.

При этом учитывается минимально допустимое расстояние – не менее трех диаметров сваи. Причина этому такова, что если опоры располагать чаще, их несущая способность снижается.

Примерный расчет при диаметре свайной опоры в 40 см, допустимое расстояние будет равно 120 см (40х3). В процессе выполнения работ по установке своими руками, следует проверять уровень оголовков – они все должны выступать на равную величину. В дальнейшем, на них будет возводиться сам дом.

Расчет несущей способности

Чтобы подсчитать требующееся количество опор, нужны два показателя − вес конструкции и несущая способность отдельно взятого элемента. Расчет прочности одной свайной опоры зависит от марки используемого бетонного раствора. Так, при изготовлении сваи из М 100, она выдерживает 100 кг на 1 см². При сечении 20 х 20 см, площадь будет равна 400 см², а опора сможет выдержать до 40 т.

Таким образом, несущая способность грунта намного меньше, чем у самой сваи. Согласно этому, расчет точного количества элементов и несущей способности всей свайно-ростверковой конструкции невозможен без учета прочности грунта. Ранее был приведен расчет для заложения опоры ниже уровня промерзания. Но при изменении сечения, совершенно другой будет площадь и несущая способность свайно-ростверкового основания.

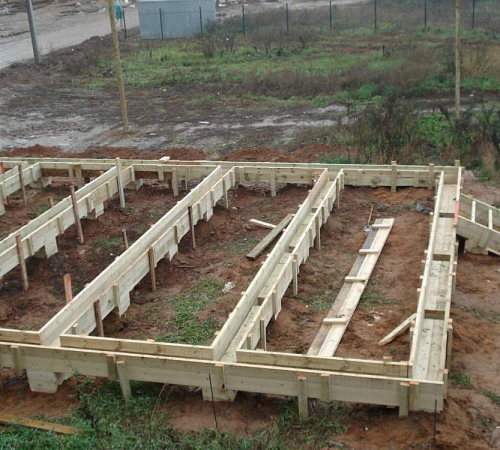

Ростверк – объединяющий состав свайно-ростверковой конструкции, повышающий устойчивость основания. При выборе устройства свайного фундамента без него, потребуется расчет, который сможет гарантировать, что все элементы устанавливаются на достаточную глубину. Тогда можно быть уверенным, что конструкция не просядет, и не будет «выдавлена» влиянием сил морозного пучения.

Экономически эффективно устройство буронабивных свай только на глинистых грунтах при низком уровне УГВ, залегании несущего пласта, не ниже 3 м. Уже при 5 м бурение скважин диаметром от 0,5 м становится дороже изготовления свайно-винтового фундамента или плавающей плиты.

Изначально в литературе и строительстве четко различали сваи по методу их погружения:

свая-опора – опалубка монтируется на дно шурфа/котлована, после распалубки бетонная конструкция засыпается;

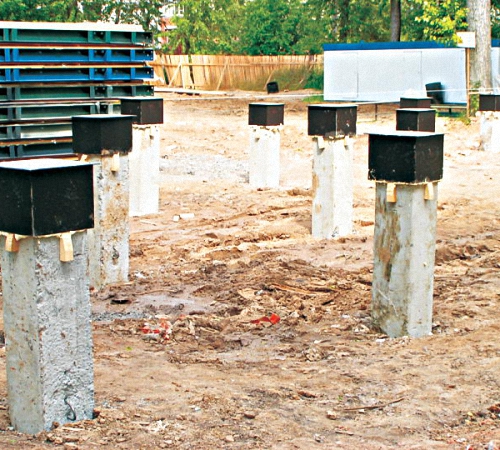

свая-столб – в скважину устанавливается композитный, деревянный, ж/б элемент;
буроинъекционная – подача в скважину малого диаметра бетона с мелким наполнителем под давлением;
набивная – скважина изготовлена не бурением, а уплотнением грунта специальным инструментом, армирована, залита бетоном;
буровая – бетоном наполняется пробуренная скважина с установленной внутри арматурой;
забивная – ж/б изделие вдавливается, вбивается либо погружается вибрационным способом.

В настоящее время устройство буронабивных свай в частном домостроении ведется по буровой методике, и называть такие сваи нужно — буровые, но среди индивидуальных застройщиков прижилось название буронабивная свая. Поэтому мы будем далее использовать прижившееся понятие – буронабивные сваи, но имейте ввиду, что с профессиональной точки зрения, данное название не правильное.

Геологические изыскания и расчет

Согласно своду строительных правил СП 24.13330 в отношении свайных фундаментов, для любого коттеджа обязательными операциями геологических изысканий являются бурение и зондирование. Разведочная скважина необходима для отбора образцов грунта с разных глубин. Тип зондирования (динамическое или статическое) выбирают, исходя из конкретных условий проекта.

При наличии техногенных, рыхлых, органических, слабых, просадочных грунтов разведочная скважина должна пройти их насквозь. В отличие от дорогостоящего геологического изыскания (бюджет от 30 тысяч рублей) существует технология пробного вкручивания винтовой сваи своими руками. В этом случае определить толщину каждого пласта и состав почвы не получится. Но можно определить глубину залегания пласта с несущей способностью.

Если она не превышает 3 м, в проект можно заложить сваи-столбы, при расчетах учитывать только сопротивление грунта под пятой сваи. В формулу сопротивления грунтов на боковой поверхности подставить минимально возможный коэффициент, обеспечив запас прочности фундамента.

В отличие от ленточного фундамента, технология ростверка не допускает прохождения сквозь него коммуникаций. Инженерные системы запускают под фундамент, минимум в 0,5 м от свай. Если выдержать указанное расстояние не представляется возможным, трубопровод укладывают в обойму, бетонируют в траншее на длину, равную трем диаметрам сваи в каждую сторону.

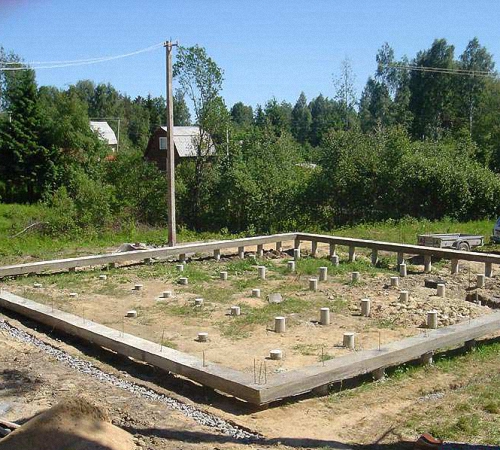

Технология наземного ростверка самая простая:

нижняя палуба отсутствует;
для укладки бетона достаточно опереть на грунт боковые щиты, укрепив их укосинами, распорками.

Однако в этом случае фундамент могут разрушить силы пучения, пытающиеся зимой поднять балки ростверка. Во избежание этого под ними вынимается плодородный слой на глубину 10 – 20 см, траншея заполняется песком. После распалубки песок удаляется из-под ростверка, пространство защищается листовым материалом, чтобы предотвратить заполнение землей при случайном осыпании. Такое свободное пространство гарантирует защиту от сил пучения.

При мелкозаглубленном ростверке удалять песок после распалубки очень неудобно – приходится откапывать фундамент с двух сторон. Поэтому применяется другая технология – 5 см слой пенопласта с минимальной плотностью. Во время вспучивания грунтов этот материал сжимается, позже частично восстанавливает форму.

По приведенной технологии домашний мастер самостоятельно построит фундамент из буронабивных свай с ленточным ростверком без ошибок. Технология позволяет сэкономить 30 – 40% бюджета в сравнении с прочими фундаментами.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Буронабивной свайный фундамент

При строительстве частного дома при наличии хотя бы одного из факторов: высокого уровня грунтовых вод, слабой несущей способности грунта, незначительного уклона на участке застройки, большой глубины промерзания грунта, большого веса возводимого здания – более 350т – становится невозможным устройство обычного ленточного монолитного железобетонного фундамента. Также, если на участке очень тяжелые грунты и устройство ленточного фундамента связано с большой трудоемкостью земляных работ, становится предпочтительным устройство свайных фундаментов. Единственным минусом устройства свайных фундаментов под дом является отсутствие подвального помещения.

Расчет свайного фундамента

При проектировании свайного фундамента обязательно выполняется его расчет на предполагаемые нагрузки. Для этого необходимо знать вес всего здания, почвенный состав основания и его несущую способность на глубину хотя бы до 4 метров. Если основание состоит из слабого грунта, то желательно пройти его до более прочного слоя грунта. В случае, если сваи не достигают прочного слоя, они называются висячими, если доходят до него, – сваями-стойками. По принятому диаметру сваи, и ее длине определяется ее несущая способность в данном грунте.

При проектировании свайного фундамента обязательно выполняется расчет на предполагаемые нагрузки.

Далее, зная общую нагрузку на грунт и несущую способность одной сваи, можно найти количество свай для данного дома. Сваи устанавливаются под несущими стенами с шагом не менее 2 м. Сверху свай устраивается железобетонный ростверк, который может быть как малозаглубленным, так и полностью возвышающимся над землей.

Виды свайных фундаментов

На данный момент существует большое разнообразие свайных фундаментов. По способу устройства они подразделяются на следующие основные виды:

забивные;
винтовые;
буронабивные.

Забивные сваи могут быть металлическими, деревянными и железобетонными. Они монтируются специальными ударно-забивочными механизмами, молотами. Наиболее распространенные сваи этого типа – железобетонные квадратного или многогранного сечения, конец у таких свай имеет заостренный вид. Сваи этого типа обычно используются в промышленном строительстве, а также при возведении крупных зданий культурно-бытового назначения.

Винтовые сваи обычно представляют собой стальные трубы с винтовыми лопастями на конце. Они покрыты прочной антикоррозионной защитой, которая обеспечивает их долговечность. Такие сваи применяются во многих видах строительства, также они приобрели большую популярность при возведении частных домов и других не очень больших сооружений. Отличительной чертой этого типа свай является то, что их можно смонтировать самостоятельно, не прибегая к сложной строительной технике.

Буронабивные сваи – это название буровых свай, которые выполняются путем бурения скважин и заполнения их монолитным бетоном с уплотнением при предварительно установленных арматурных каркасах. Привлекательность данного вида свай заключается в возможности их устройства своими силами и с небольшими затратами. Современные буронабивные сваи для частного дома могут быть установлены двумя работниками в течение нескольких дней.

Инструмент, применяемый для устройства свай

Чтобы сделать буронабивной фундамент своими руками, понадобится определенный инструмент:

лазерный уровень;
рулетка 10 и 50 м;
ручной бур ТИСЭ-Ф или бензобур;
растворомешалка;
глубинный вибратор-булава;
ящик для приготовленного бетона;
тачка;
лопаты и ведра;
шнур каменщика;
болгарка и сварочный аппарат;
вязальная проволока;
деревянная опалубка для устройства ростверка;
циркулярная пила или лобзик для устройства опалубки;
молоток, топор, ломик, нож для рубероида.

Помимо этого инструмента для каждого конкретного случая может дополнительно понадобиться еще что-нибудь. Обычно при строительстве частного дома большая часть подобного набора инструментов есть у каждого домашнего мастера.

Технология устройства фундамента из буронабивных свай

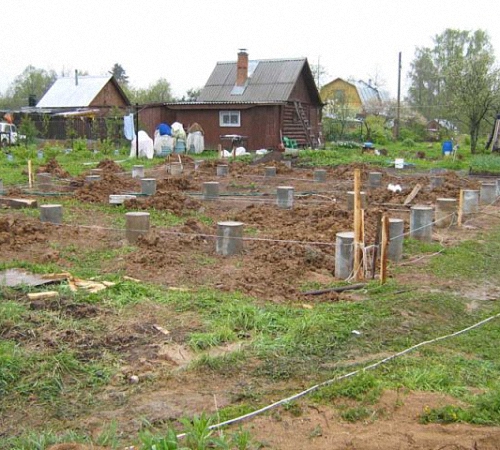

Практически всегда работа по устройству фундаментов любой постройки, в том числе и частного дома, начинается с перенесения размеров с чертежа на участок застройки. Для этого необходимо иметь определенные навыки работы с чертежами и измерительными приспособлениями. В самом простом случае, если здание в плане имеет прямоугольную форму, нужно сначала найти угловые крайние точки и закрепить их на местности деревянными колышками. Очень важно, помимо размеров сторон в метрах, которые отмеряются рулеткой, чтобы все углы, образуемые сторонами дома на плане, были прямыми, т. е. 90 градусов. В геодезии это выполняется с помощью теодолита, а на строительстве частного дома пользуются замером диагоналей нашего прямоугольника. Они должны быть одинаковыми с высокой точностью, тогда все углы будут 90 градусов. Это очень простой и эффективный способ разбивки здания в плане без использования теодолита.

Как проходит разметка свайного фундамента

После закрепления на местности четырех углов прямоугольного здания, натягивают между ними шнур, – это можно сделать с помощью толстой лески или тонкой нержавеющей проволоки. Затем с помощью рулетки определяют места расположения каждой сваи, согласно строительного чертежа плана свайного поля, который входит в общий проект частного дома.

Перед началом строительства проект на все возводимое здание должен быть на руках. После определения точек под все сваи, выполняется жесткое закрепление осей здания в двух взаимоперпендикулярных направлениях. Это делается с помощью так называемой обноски, которая располагается на 1,5–2 м дальше от отмеченных точек для свай. Приспособление для обноски – это п-образная конструкция, две ноги которой закапываются в землю, на них крепится горизонтальная поперечина. На ней закрепляется гвоздем или штырем расположение оси здания. Такая обноска выполняется со всех четырех сторон здания напротив каждой разбивочной оси. Натянув осевые шнуры между штырями на обносках, получим расположение на местности всех свай, которые необходимо установить.

Перед началом бурения должны быть определены диаметр свай, глубина погружения в грунт и способ бурения. В частном домостроении используют как ручные буры, так и механические, которые установлены на специализированных машинах. Помимо этого есть также бензобуры, которые намного ускоряют процесс бурения, используя бензиновые двигатели. Однако самый простой вариант – это ручной бур ТИСЭ, дающий возможность пробурить скважину под сваю диаметром 280 мм и длиной до 2 м. Для строительства обычного двухэтажного дома этого бура вполне достаточно. В этом ручном буре, который изобрел конструктор из Москвы, есть дополнительное приспособление, называемое плугом и позволяющее сделать расширение в нижней части сваи – пятку – до 500 мм диаметром.

Конечно, вручную процесс бурения идет довольно медленно, что также зависит от прочности грунта. За одну смену можно пробурить от 2 до 6 скважин глубиной до 2 м. Однако этот вид фундамента намного легче выполнить, и в том числе с экономической точки зрения, чем традиционный ленточный глубокого заложения.

Установка опалубки

После выполнения земляных работ – пробуривания скважин под все сваи – приступают к изготовлению и установке опалубки под сваи. Обычно используют самый экономный вариант – это рубероид, свернутый в трубку и закрепленный скотчем. Такие трубы делаются для всех скважин. Для участков свай, расположенных над землей на высоту 300–400 мм, используют рубероид, обвязанный снаружи вязальной проволокой или штукатурной сеткой, а также могут использоваться пластиковые трубы соответствующего диаметра. На всем промежутке времени от бурения скважин до установки опалубки строго контролируют с помощью осей точность расположения свай согласно разметке. Чтобы в процессе бетонирования верхняя часть сваи, которая расположена над землей, не ушла в сторону, используют две направляющие из деревянных брусков, которые по концам закреплены к обноскам гвоздями и являются направляющими для верхних частей опалубки свай. Перед бетонированием можно подготовить опалубку для одного ряда свай. После их бетонирования переходить с следующему ряду.

Армирование свай

Все буронабивные сваи являются монолитными железобетонными конструкциями, которые изготавливаются непосредственно на строительной площадке. Каждая свая армируется каркасом из стальной арматуры класса АIII, обычно продольная арматура имеет диаметр от 10 до 14 мм, а поперечная распределительная от 5 до 6 мм. Поперечная арматура может выполняться из гладкой проволоки в виде хомутов. Каркасы обычно варятся и изготавливаются параллельно с бурением скважин, чтобы после установки опалубки быстро установить арматуру и приготовиться к бетонированию. Каркасы изготавливаются таким образом, чтобы был выпуск арматуры примерно 350-400 мм поверх поверхности бетона после бетонирования. Это необходимо для связи каркасов ростверка и свай.

Армирование и опалубка свай фундамента

Заливка бетона

Для бетонирования фундамента на площадке в бетономешалке готовится бетонная смесь из песка, щебня и цемента с водой в пропорции для получения бетона М300. Пропорции легко найти в справочниках или интернете. Тачкой подвозят готовый бетон к сваям и с помощью ковшика или мастерка забрасывают бетон в опалубку, при этом вибрируют с помощью глубинного игольчатого вибратора, – это касается той части сваи, которая расположена в земле. Часть сваи над землей бетонируют без вибрирования. Чтобы процесс бетонирования прошел успешно, устройство свай лучше выполнять весной, летом или осенью при положительной наружной температуре.

Устройство ростверка

Все свайные фундаменты при строительстве дома завершаются устройством ростверка по верхней части свай. При этом арматурный каркас ростверка соединяется сваркой с рабочей арматурой свай. Опалубка ростверка выполняется из деревянных щитов. Ширина и высота берется из проекта. При этом ширина равняется 400- 500 мм, чтобы по верхнему срезу ростверка можно было выполнять кирпичную кладку несущих стен дома. Такой фундамент по расходу бетона и арматуры более экономичный, чем обычный ленточный фундамент с заложением ниже уровня промерзания грунта. Если ростверк делается малозаглубленный, опалубка устанавливается с двух сторон – внутренней и наружной. Если ростверк по проекту должен располагаться выше поверхности земли, тогда опалубка ставится и на нижнюю часть ростверка. После установки опалубки производится монтаж арматурных каркасов с привязкой к каркасам свай. После всех работ по установке опалубки и каркаса производится отбивка верхнего уровня бетона. После этого приготавливается бетонная смесь М300 и производится заливка с вибрированием. После выдержки бетона хотя бы неделю, производится разборка опалубки и выполняется обмазочная гидроизоляция ростверка битумной мастикой. Теперь практически все готово для возведения стен и устройства полов первого этажа. Таким образом выполняется буронабивной фундамент своими руками.

Преимущества

Экономичный. Требует меньше материалов, а именно бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай: 150 лет.

Проектирование столбчатого фундамента из буронабивных свай

Рассчитывается общий вес будущего дома.
Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:

Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Бурение скважин

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта . © www.сайт

Для бурения можно использовать бур ТИСЭ с диаметром 25см, садовый бур диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

Делаем уширения внизу скважин

Для чего это нужно. По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.сайт

3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте, где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона .

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

8. Подрезаем нашу опалубку по отмеченному уровню.

Заключение

Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

Для обустройства домов на участках со склонами или на местах с проблемным грунтом используется буронабивной фундамент. С его помощью возводятся здания в населенных пунктах с плотной застройкой. О тонкостях и особенностях сооружения свайного буронабивного фундамента рассмотрим далее.

Буронабивной фундамент: особенности и преимущества

Если в процессе строительства дома возникают проблемы наличия вблизи здания инженерных коммуникаций или других сооружений, то использование традиционного ленточного фундамента является невозможным. В таком случае, рекомендуется соорудить не менее мощный - буронабивной фундамент на сваях. Так как в таких ситуациях просто необходимо соблюдать точность и не превышать допустимого порога вибрации, который способен повлиять на фундамент соседних зданий. Чтобы избежать разрушения соседних объектов, их деформации, которая происходит после вибропогружений очень часто используется фундамент из свай.

Установка фундамента на буронабивных сваях помогает соорудить здания, которые располагаются на участках с особыми инженерными или геологическими условиями или сооружений, подвергающихся высокой нагрузке. Главным преимуществом такого фундаменты выступает их малошумность.

Сооружение фундамента на буронабивных сваях предполагает предварительное бурение столбовых ям, в которые погружают разнообразные металлокаркасные конструкции. После этого ямы заливают бетонным или цементно-песчаным раствором. Для процесса бурения требуется наличие обсадных труб длиной от одного до трех метров. Если обходная труба отсутствует, то рекомендуется использование проходного шнека. Обсадная труба оснащена режущим наконечником, который расположен на нижних фланцах первой секции. Процесс бурения с использованием осадной трубы происходит благодаря производству непрерывных вращательных движений. Использование первого или второго варианта бурения зависит от места расположения фундамента, местности и свойств грунта, на котором он возводится.

Среди преимуществ, выделяющих фундамент на буронабивных сваях от других типов фундамента следует отметить:

1. Обеспечение полной безопасности и целостности зданий, находящихся вблизи постройки.

2. Сниженные показатели вибраударов.

3. Низкая шумопроизводительность.

4. Такой фундамент не нуждается в доставке определенных его компонентов.

5. Не требует заблаговременной покупки свай.

6. При обустройстве фундамента на буронабивных сваях отсутствует необходимость в избавлении от излишков грунта.

7. Кроме этого, такой фундамент отличается высокими несущими характеристиками, высокой производительностью и легкостью монтажа.

8. Данный тип фундамента подходит для сооружения зданий на грунтах любого типа и сложности.

Технология сооружения и устройство фундамента на буронабивных сваях

Буронабивной фундамент - это конструкция, которая монтируется непосредственно на строительном участке. Главной составляющей такого фундамента выступает свая, так как именно на ней лежит вся нагрузка от здания. Чтобы рассчитать установку сваи достаточно вычислить глубину промерзания грунта и установить ее ниже этой отметки на несколько десятков сантиметров.

В качестве гидроизоляции используется покрытие из рубероида, оно покрывает опору двумя слоями. Соединение верхних окончаний опорных участков происходит с помощью раствертки. Фундамент на буронабивных сваях в соотношении с типом раствертки бывает двух видов:

висячего;
заглубленного.

Чтобы избежать появления вспучивания на объекте нужно между грунтом и висячими раствертками оставить промежуток от 10 до 15 см. Раствертк, который погружается в землю на определенное расстояние называется заглубленным. Нижний участок такого раствертка углубляется в землю более чем на 20 см. Фундамент на буронабивных сваях с наличием раствертка способен выдержать нагрузку в 1500 кг.

Процесс возведения опорных частей фундамента предполагает предварительное проведение работ по разметке участка. Данная процедура проводится с помощью лески или каната, уровня и дополнительных инструментов.

После выполнения разметки, приступайте к копанию траншеи, максимальная ее глубина составляет 40 см. Когда траншея готова, сделайте отметки на будущем месте расположения свай. Мотобур поможет оборудовать скважины в местах, отмеченных ранее.

Чтобы обеспечить качественную гидроизоляцию опоры и избежать ее преждевременной порчи, рекомендуется перед ее установкой положить в скважину два слоя рубероида. Учтите, что размер рубашки из рубероида, должен в точности совпадать с размером скважины.

Технология проектирования фундамента на буронабивных сваях, устанавливаемого на грунте с повышенной влажностью предполагает изготовление свай с помощью обсадных труб. Такая конструкция позволяет произвести качественную заливку обсадной трубы бетонным раствором. Когда процесс бетонирования завершен, происходит погружение в скважину армированного каркаса.

Тип каркаса зависит от предполагаемой нагрузки, вычитываемой при проведении расчетов по сооружению фундамента. Возможен вариант установки каркаса по всему периметру сваи или на определенном ее участке. Еще одним вариантом установки каркаса является его монтаж на верхнем участке опоры, в данном случае, он служит компонентом, связывающим опору и ростверк. При установке каркаса, следует учесть, что его соприкосновение с грунтом недопустимо, поэтому его нижняя часть устанавливается выше опорного уровня. Если каркас будет соприкасаться с грунтом, что он поддастся воздействию коррозии и в скором времени испортится. Если плотность грунта довольно высокая, а стены скважины устойчивы, обсадная труба не устанавливается.

В процессе заливки бетоном свайной ямы, обязательно уплотняйте бетонную смесь с помощью вибратора, чтобы избавиться от пузырьков воздуха и улучшить качественные характеристики конструкции. Ростверк соединяется с опорной частью при помощи прутьев арматуры, которые предварительно выводят наружу, на расстояние от 2 до 5 см. Возможен вариант сооружения монолитного ростверка, кроме этого, при сооружении ростверка используют материалы в виде бетонных балок. В таком случае, производится бетонирование стержня на верхних участках опоры. Получается конструкция, напоминающая букву “Т”. Кроме этого горизонтальный участок конструкции равняется ширине опорного участка, а вертикальный - сопоставляется с размером балки, которую будут укладывать. После завершения процесса укладки балки, бетонируются стыки, а горизонтальные участки стержней качественно приваривают к петле устанавливаемых компонентов.

Возможен вариант использования бутобетонных буронабивных свай. Процесс установки таких свай имеет свои отличия, а именно: в период заливки фундамента бетонным раствором, он наполняется камнями. Таким образом, увеличиваются прочностные характеристики бетона, и уменьшается его расход. При сооружении буронабивного фундамента с использованием таких свай требуется предварительно вскопать столбовые ямы, глубина которых составляет пол метра. Так как такие опоры менее устойчивы перед воздействием силы вертикального или горизонтального характера.

Фундамент буронабивные сваи с ростверком: процедура создания ростверка

При сооружении фундамента на буронабивных сваях в качестве обязательного процесса выступает создание ростверка. Если рассуждать о его конструктивных особенностях, то они приравниваются к оборудованию фундамента ленточного типа. Так как ростверк имеет вид бетонной ленты, которая выступает в качестве соединителя верхушек опорных частей. Если речь идет о фундаменте плитного типа, то с помощью ростверка объединяются все опорные компоненты.

Для создания ростверка потребуется наличие:

железобетоного раствора;
стальной арматуры;
деревянных конструкций.

Одним из самых популярных типов ростверка является его сооружение с помощью железобетона. Такая конструкция отличается прочностью и монолитностью. Чтобы возвести такой фундамент, требуется предварительная установка опалубки, при этом обязательным процессом является его армирование. При отсутствии арматуры, слишком большая нагрузка от здания, приведет к возникновению изгибов. Поэтому требуется выкладывать арматуру двумя поясами, при этом один пояс имеет вид сетки, которую сваривают из арматурных прутьев с укладочным шагом в 200-400 мм.

Соединение двух поясов происходит с помощью специального оборудования в виде вертикальных стержневых прутьев. Арматура, ни в коем случае, не должна прикасаться к опалубке. Чтобы избежать этого воспользуйтесь подкладочными досками, которые устанавливают под нижний пояс. Чтобы не допустить сдвига двух поясов, тщательно прикрепите их между собой.

Во избежание появления повреждений на фундаменте в период вспучивания грунта, нужно наличие небольшого проема, размером в 200-300 мм, который будет располагаться между почвой и фундаментом. Данный зазор оставляют в период после установки ростверка и заложения фундамента.

Фундамент бурозабивной своими руками:основные процессы строительства

Основным отличием бурозабивного фундамента от других его типов является то, что сваи не требуют установки в грунт и при этом не повреждают его целостность. Они в нем изготавливаются, так как после бурения скважины, в нее вставляют опалубку из дерева или металлическую трубу, в которую заливают раствор, формирующий основу сваи.

Особенно актуально использование такого фундамента на ослабленных грунтах. Так как обычные сваи должны ложиться на твердые слои грунта, которые находятся за пределами нижней точки промерзания, не всегда получается установить такие сваи, так как глубина бывает очень большой. В отличии от бурозабивного фундамента, для сооружения которого требуется скважина и раствор, позволяющий соорудить твердое основание.

Довольно популярным становится использование свайного бурозабивного фундамента с утеплением. При этом рекомендуется использование пенополистирола, так как именно его жесткость позволяет взаимодействовать с почвой. Его фиксация производится непосредственно на гидроизоляционном слое. Кроме этого, использование пенополистирола позволяет избежать вспучивания почвы.

Даже сооружение ленточного фундамента с помощью буронабивных свай, не способно нарушить вблизи расположенные коммуникационные системы, так как он устанавливается не глубоко, а срок его эксплуатации достигает ста лет.

Процедура выполнения строительных работ по оборудованию фундамента на буронабивных сваях выполняется в любое время года. Главное условие его качественности - правильное соблюдение всех технологий.

Проведение расчета буронабивного фундамента напрямую зависит от толщины стен будущего здания. Для равномерного распределения нагрузки требуется сделать фундамент на 25-45 см больше, чем стена строения.

Следующий этап - разметка. она предполагает равномерное расположение свай на участке, при этом порядок установки свай выбирает хозяин или строители, выполняющие работы. Рекомендуется устанавливать сваи в местах соединения стен, и по периметру несущей конструкции.

Для бурения глубоких скважин используется специальное оборудование в виде ямобура. С их помощью процесс постройки фундамента увеличивается в несколько раз, а одна скважина делается в течении одного двух часов.

При недостаточно плотном грунте, который склонен к осыпи, рекомендуется оборудовать опалубку. Если грунт обладает хорошими плотностными характеристиками - бетон заливают прямо в скважину. Также в качестве опалубки кроме дерева, используется труба, из скрученного рубероида.

Процесс выбора свай достаточно важный, так как именно от их качества зависит длительность эксплуатации фундамента. Основные требования к сваям - прочность и долговечность.

Возможен вариант сооружения свай, с расширенным основанием до 500 мм. Такая свая способна выдержать огромную нагрузку, превышающую пять тонн. Материал изготовления свай напрямую зависит от характеристики грунта. При установке сваи в глинистую и влажную почву, требуется укрепление в виде обсадных труб.

Обязательным компонентом при строительстве буронабивного фундамента является сооружение подушки. При этом используются различные материалы в виде щебня, бетона или камня. Далее следует процесс утрамбовки подушки и ее заполнения основными материалами.

Чтобы обеспечить дополнительную прочность конструкции используется арматурная конструкция. Их устанавливают в опалубку для обеспечения целостности сваи.

Далее следует процесс установки свай, длина которых определяется с помощью мотобура. Но, учтите, что минимальная глубина сваи после нижней точки промерзания грунта составляет 100 см. Чтобы узнать о глубине промерзания грунта в определенной местности следует прибегнуть к консультации специалистов или изучить геологическую карту.

Сваи выступают за поверхность земли на 30-50 см. Эти участки заполняют бетонным раствором, отделывают с помощью рубероида и объединяют обвязкой.

Для предотвращения попадания в почву цементного молочка, следует заранее подумать о проведении гидроизоляции. Поэтому все стены скважины предварительно выселяются гидроизоляционной пленкой или рубероидом. При использовании первого варианта, рекомендуется прибегнуть к свариванию пленки в виде чехла, который одевается на сваи.

Данный способ используется исключительно на прочных грунтах. В противном случае опалубка должна быть деревянной, картонной, металлической или асбоцементной.

И последний, завершающий процесс - заливка фундамента бетонным раствором. Наиболее удобно проводить данную работу с помощью смесителя. В качестве раствора используется быстротвердеющий цемент, который постепенно готовиться.

Кроме бетона возможно использование камней, булыжника, известняка или песчаника. Главное требование к наполнителям - прочность и ровность камней. Для создания механической вибрации и уплотнения бетона рекомендуется использование специального бура. Так как даже самые мелкие скопления воздуха не должны присутствовать в свае.

Буронабивной фундамент видео:
