Проводка в своем доме. Схема проводки в частном доме — сделай правильно. Типичные ошибки при выполнении данного вида работ

В каждом доме сегодня имеется электричество. Современную жизнь без него уже трудно представить. Поэтому во время строительства нового здания необходимо уделить пристальное внимание электропроводке в нем. Аналогичное требование относится и к приобретенному частному дому, который был возведен много лет назад. В большинстве случаев для осуществления таких работ нанимают профессионалов. Но в некоторых зданиях владельцы решают их выполнить самостоятельно, поэтому им необходимо знать, как проводить проводку в доме правильно. Также эти сведения будут полезны при осуществлении контроля над процессами, выполняемыми специалистами.

Разработка проектов для разных типов зданий

Этот этап является первоначальным, и от правильного его выполнения зависит вся прокладка проводки в доме. Разработкой схем занимаются проектировщики. В дальнейшем проекты утверждаются в специальных инстанциях. Чертежи необходимы для вновь строящихся домов. Кроме того, схемы и спецификации требуются для зданий, в которых намечается выполнить перепланировку, в результате чего практически полностью изменится существующая электропроводка. Также во время осуществления пристройки дополнительного этажа необходимо разработать новые чертежи энергоснабжения. Если же запланировано выполнить просто замену существующей электропроводки, то разрабатывать проект для этого не требуется. Можно воспользоваться уже тем, который существует и применялся при создании строения.

Способы монтажа кабелей

Чтобы знать, как проводить проводку в доме, необходимо изучить два основных на сегодня варианта ее укладывается открытым или закрытым способом. В первом случае провод прокладывается по поверхности основных несущих конструкций. К ним относятся потолки и стены. Во втором варианте используются штробы, которыми являются углубления, сделанные при помощи специального инструмента в несущих конструкциях. В дальнейшем эти элементы заделываются при помощи штукатурки. Также для выполнения проводки применяются трубы. Они могут быть пластмассовыми или стальными. Их использование позволяет защитить кабель от возможных механических повреждений. Сегодня считается, что самая правильная проводка в доме, которая является наиболее безопасной — та, что сделана с применением скрытого варианта монтажа.

Комплектация объекта необходимым материалом

Для того чтобы ответить на вопрос: "Как сделать проводку в доме?" - необходимо правильно подобрать электрический кабель, имеющий определенное сечение, а также знать его длину. В число материалов для электроснабжения здания также входят выключатели и розетки, установочные коробки и светильники, и счетчики. Необходимо не забыть о кабель-каналах, или можно воспользоваться гофрированной трубой. Кроме того, понадобятся гипс и изолента.

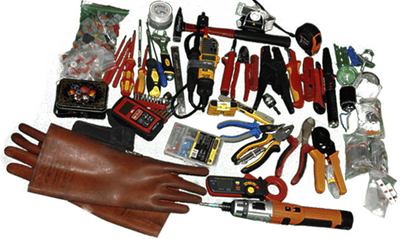

Комплектация монтажника

При ответе на вопрос: "Как проводить проводку в доме?" - необходимо всегда помнить об оснащении инструментом человека, который будет выполнять В первую очередь для него потребуется приобрести отвертку, пассатижи, индикатор и кусачки. Также для успешной работы понадобится дрель или перфоратор, которые должны иметь специальные насадки. Они необходимы для высверливания гнезд, используемых во время установки выключателей и розеток.

Если электропроводку было решено выполнить скрытым способом, то для такого процесса понадобится штроборез. Он необходим для выполнения борозды, которая будет использована для прокладки кабеля в стене здания. Такой инструмент имеет два специальных диска, способных прорезать ровное углубление в твердых материалах, например, в кирпиче или бетоне. Также он позволяет ускорить монтажный процесс. При выполнении такой работы можно обойтись обыкновенной болгаркой, но в этом случае будет больше пыли, так как инструмент не имеет специального сборочного кожуха для нее. Кроме того, процесс займет длительное время.

Выбор провода

Обязательно при изучении вопроса: "Как проводить проводку в доме?" - нужно уделить пристальное внимание подбору сечения кабеля. Основным значением для его определения является суммарная мощность абсолютно всех электроприборов в здании. При этом необходимо обязательно предусмотреть запас мощности. Это позволит кабелю не перегреваться, даже если одновременно будут включены все электроприборы.

В настоящее время провода для проводки в доме выбираются следующие:

Когда кабель выбирается и осуществляется его проводка в доме, схема выполнения которой может быть открытой или закрытой, необходимо учитывать то, что для каждого агрегата, потребляющего много электрической энергии, нужно обязательно создавать отдельную линию. Также это необходимо делать для компьютерной техники, чтобы сократить или полностью избежать электромагнитных помех.

Длина всех проводов в доме зависит не только от габаритных размеров строения, но и от материалов, которые используются при создании электрической сети. То есть к ним относятся вышеперечисленные выключатели, коробки, розетки и так далее. Кроме того, обязательно следует учитывать, что в местах, где выполняется соединение кабелей, необходимо оставлять запас около 10 см.

Начало монтажных работ

Прокладка проводки в доме во многом зависит от правильно выполненной разметки трассы. Для того чтобы осуществить этот процесс, необходимо взять шнур небольшой толщины или шпагат, которые будут натерты мелом. С их помощью размечается магистраль кабеля. Ею является основной провод, проходящий от до самой удаленной и последней розетки. Располагать магистральный кабель нужно только горизонтально на высоте примерно 150-250 мм от уровня потолка. Кроме того, точно на таком же расстоянии основной провод можно размещать от пола. Ответвления, которые идут от магистрального кабеля к розеткам, светильникам и выключателям, нужно проводить при строгом соблюдении их вертикальности.

Если провод будет проложен под уклоном, то в этом случае при выполнении каких-либо работ его очень легко можно повредить. Например, это становится актуальным, когда владелец помещения собирается вешать на стену шкафы от кухонного гарнитура или картины в гостиной.

Выбор количества розеток и выключателей

Основным показателем, который влияет на число устройств, предназначенных для подачи электричества или его отключения, является наличие в доме электрических приборов. Так, для каждого светильника устанавливается обычно по одному выключателю. Количество розеток выбирается исходя из условий удобства для человека. Их подсчет можно вести по числу предполагаемых и используемых приборов. Так, например, для кухонных зон их должно быть не меньше трех штук.

Размещение розеток и выключателей для осветительных приборов

Каждое приспособление для подачи электричества или его отключения обычно располагается на стене. Точки для их размещения находятся на разной высоте от пола. Так, выключатели, когда выполняется правильная прокладка в доме кабелей, как правило, располагаются примерно в одном метре от нижней поверхности помещения. Для этого значения четких правил не установлено, поэтому каждый владелец его выбирает для себя в индивидуальном порядке. Кроме этого, они должны находиться на расстоянии 100 мм от косяка дверного проема и обязательно именно с той стороны, где размещается ручка. Что касается розеток, то для их установки также не существует сегодня точной высоты. Обычно такие приспособления размещаются от 300 до 800 мм от пола. Все зависит от месторасположения электрических приборов.

Штробление углублений для кабеля и электрощита

Чаще всего работы такого характера выполняются, когда осуществляется проводка в панельном доме или в здании, построенном из кирпича. Во время выполнения этого этапа монтажа всегда возникает много шума, а также пыли. По такой причине необходимо иметь под рукой наушники, защитные очки и респиратор. После выбора всех мест установки выключателей, розеток, раздаточных коробок и электрощита, которые отмечаются карандашом, выполняется штробление. Такой процесс осуществляется в два приема. Если используется болгарка, то выполняются 2 полосы рядом, расстояние между которыми может колебаться от 1 до 5 см, а глубина должна быть 20 мм. В основном эти величины зависят напрямую от количества заложенных в дальнейшем проводов. После этого при помощи перфоратора и специальной насадки убирается кирпич или бетон между двумя прорезанными полосами. Чтобы провести используют открытый способ прокладки кабеля.

Для создания ниши под щит необходимо по обозначенному контуру пройтись болгаркой, а затем перфоратором убрать материал стены. Если глубина с первой попытки получается недостаточной, то нужно выполнить весь процесс заново и повторять его до тех пор, пока не получится достаточного места для монтажа.

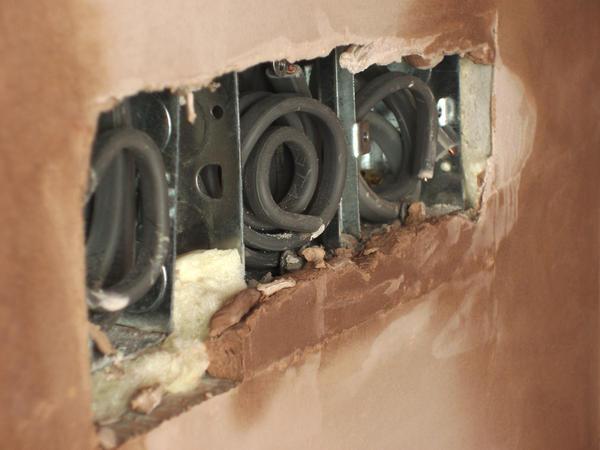

Работы по устройству установочных коробок

Без такого этапа работ во время монтажа электрической сети не обойтись. Проводка в доме, схема которой была выбрана на подготовительном этапе, всегда подразумевает установку раздаточных коробок. Для этого чаще всего применяют дюбеля или гипс. В заранее подготовленное при помощи коронки отверстие нужной глубины вставляется приспособление, которое закрепляется вышеперечисленным расходным материалом. Если же первоначально не удается закрепить коробку, используя дюбель, то применяется гипсовый раствор. Из него создается основание, к которому в дальнейшем прикрепляется элемент электрической сети дома. Использовать необходимо строительный гипс, имеющий время схватывания до трех минут. После нанесения его в отверстие нужно сразу же вставлять установочную коробку и незамедлительно ее отрегулировать до нужного положения.

Укладка проводов и их закрепление

Кабели всегда необходимо в здании фиксировать. Это не зависит от того, как выполняется монтаж проводки в доме. Для штроб применяют два варианта: мокрый или сухой. В самом начале один конец кабеля фиксируют в установочной коробке, при этом необходимо оставить около десяти сантиметров запаса. Если проводов несколько, то их соединяют через каждые 300 мм между собой при помощи пластмассовых застежек. Используя изоленту или отдельный кусок кабеля, к ним крепится дюбель. Более быстрым способом является применение гипса, только перед этим необходимо из штробы удалить всю пыль, а затем ее загрунтовать. Сначала в углублении для провода наносятся мазки через каждые 300-400 мм, а только потом в них утапливается кабель.

Проводка электричества в доме открытым способом осуществляется при помощи кабель-каналов, которые изготавливаются из негорючих материалов. Такой вариант фиксации отнимает у исполнителя минимальное количество сил.

Заключение

Многих людей интересует, как сделать проводку в доме. Чтобы быть уверенным в правильности выполнения всех процессов, всегда необходимо обращаться к специалистам, если у владельца недвижимости нет необходимых умений и знаний. Человеку ни в коем случае нельзя выполнять такую ответственную работу при отсутствии требуемой квалификации, потому что это может повлечь за собой необратимые последствия.

Монтаж проводки в частном доме является трудоемким процессом, но тем не менее он под силу даже электрику-новичку! Если вы настроены самостоятельно выполнить все расчетные работы и имеете под рукой весь необходимый инструмент, или же просто хотите проконтролировать работающего электрика, далее мы рассмотрим весь процесс от А до Я. Чтобы технология была понятна даже для начинающих (так сказать, чайников) мы пошагово рассмотрим, как должна быть проведена электропроводка в доме своими руками.

Процесс состоит из нескольких основных этапов:

выбор способа прокладки (открытый, скрытый);
создание схемы;
разметочные работы;
выбор составляющих элементов;
непосредственно электромонтаж;
получение разрешения на подключение к местной электросети.

На примере нового дома рассмотрим, как самостоятельно провести электропроводку.

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Преимущество заключается в следующем:

поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
более простые установочные и подготовительные работы (не нужно в доме);
удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один - очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

В местах для установки распределительных коробок, выключателей и розеток делаем круглые углубления перфоратором с коронкой (глубину и диаметр штробы подбираем в соответствии с габаритами изделий). В зависимости от типа стен выбираем алмазную или победитовую коронку (для бетона) или коронку для дерева и гипсокартона.

Увидеть, как делать штробы по электропроводку в доме, Вы можете на видео ниже:

Шаг 2 — Крепление распределительных коробок

В колодцы (так называемые круглые штробы) устанавливаются коробки и подрозетники. Для их монтажа рекомендуется использовать шурупы с дюбелями либо слой асбеста (около 2 мм). После надежной фиксации коробок, переходим далее.

Наглядно увидеть процесс установки подрозетника Вы можете на следующем видео:

Шаг 3 - Монтаж кабеля

Штроба вычищается от остатков пыли, камней и других посторонних предметов, прогрунтовывается или проливается водой, после чего необходимо в неё уложить кабель. Для крепления электропроводки рекомендуется использовать штукатурку или алебастр. Те кто не хочет иметь дело с раствором, могут закрепить провод с помощью дюбель-хомутов.

Шаг прихватывания - около 40 см. Об остальных мы рассказали в соответствующей статье, которую настоятельно рекомендуем прочитать!

Шаг 4 - Подключение розеток и выключателей

Как только штукатурка полностью застынет (примерно через сутки), ее необходимо тщательно затереть с помощью терки. После этого можно переходить к установке розеток и выключателей.

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите . После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.

Этот вопрос наглядно рассмотрен на видео:

Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!

Также читают:

Детальный план электропроводки представляет собой схему, на которой указаны все узлы системы: от линии ввода и до всех розеток и выключателей. Наша статья подробно расскажет, как правильно спланировать разводку электрики в одноэтажном доме.

Жизнь современного человека стала полностью зависима от коммуникаций , которые окружают его дома или на работе – электричество, отопление, канализация и водоснабжение. К новому виду коммуникаций относятся интернет, без которого сегодня почти никто не обходится.

Одним из этапов планирования частного дома является составление схемы электропроводки. Она почти ничем не отличается от разводки проводов в квартире, только в доме их больше, и подключение идет не от распределительного щитка, как в высотном здании, а непосредственно от столба линии электропередач.

На схему электропроводки влияют 2 фактора:

Мощность и количество всех электроприборов, которые предполагаются для установки в доме.
План всего здания.

Так как обеспечение одноэтажного дома электричеством, работа очень ответственная, то и ошибок при составлении схемы не должно быть. Они в дальнейшем могут стать причиной поломки электроприборов или пожара.Кроме этого, правильно спланированная схема позволит грамотно составить смету и провести разводку электрики в одноэтажном доме с учетом всех его комнат, подсобных помещений, и наружного освещения.

Вводный кабель

Одним из главных нюансов, с чего необходимо начинать планировать электропроводку, это определение, какого сечения должен быть вводный кабель. Если для квартиры достаточно 4-6 мм2, то в одноэтажном доме нагрузка на всю систему намного выше, поэтому может потребоваться кабель с поперечным сечением не менее 10 мм2.Важно помнить : для однофазной электросети используется трехжильный кабель, тогда как для трехфазного кабеля – пятижильный с обязательным заземлением одной жилы с предназначенной для этого клеммой на вводном щитке.

С чего начать?

Любая схема проводки начинается с плана здания и определения количества бытовых приборов, которые предполагается в нем использовать. Так, если отопление будет электрическое, то потребуется схема, предусматривающая подобные нагрузки на сеть, если будут применяться только обычные электроприборы, то схема будет выглядеть по-другому.

Взяв подробный план одноэтажного дома, нужно:

Указать в каждом помещении, какие бытовые приборы там будут использоваться, например, кондиционер, электрокамин, телевизор и другие.
Ванная комната так же требует тщательной прорисовки схемы, ведь именно там устанавливается бойлер, стиральная машинка, другие бытовые и осветительные приборы.
То же касается кухни и всех подсобных помещений, например гардеробной, где требуется специальная подсветка.

Обязательно необходимо составить список всех приборов, которыми будут пользоваться в доме.Следующий этап – это “расстановка” мебели на плане. Это необходимо для того, чтобы заранее определить, где будут розетки и как распределять бытовую и осветительную технику. Так же заранее прорисовываются выключатели. Чаще всего они находятся на стене возле двери, но могут быть и другие варианты.

Дальнейший этап – это изображение проводов к светильникам. Например, если это будет люстра, то должен быть прорисованы 2 линии – первая соединяет боковые стороны потолка посередине, а вторая – его продольные стороны. Точка их пересечения на потолке – это и есть место, где будет висеть люстра.Для точечного освещения требуется другой подход, поэтому лучше заранее продумать, как будут освещаться не только жилые комнаты, но и подсобные помещения и двор. Все точки, обозначенные на схеме, будут окончанием ветки в каждом конкретном помещении. Начальной из них является счетчик.Важно помнить : лучше проконсультироваться с дизайнером , который поможет грамотно расставить и разместить все осветительные природы с учетом естественного освещения дома, чем потом тратиться на дополнительные электроприборы.

Способы проведения веток электропитания

Следующий этап планирования разводки в одноэтажном доме – это способы их проведения и маршруты:

Один из них – “покомнатный”, при котором в каждое отдельное помещение проводится 1 ветка. В дальнейшем она распределяется между всеми розетками и осветительными приборами.

Важно помнить : такой же способ применяется для вывода силового кабеля на электроплиту.

Во втором следует “разбить” все потребители электроэнергии по группам для дальнейшей прокладки для каждой из них отдельного кабеля. Это способ считается более приемлемым при большом количестве бытовых приборов, так как можно подобрать кабели разного сечения для каждой группы. Так же, если вдруг произойдет замыкание, то от него пострадают не все “участники” группы, а, например, светильники останутся работать.

В эти группы входят :

Все мощные электроприборы – бойлер, отопительный котел, стиральная машинка, электроплита, холодильник и другие.
Осветительные приборы.
Другая бытовая техника – телевизор, микроволновые печи и другие.

Для каждой из представленных групп проводится свой электрокабель. Схема выглядит следующим образом: общий авто выключатель → УЗО → электросчетчик → распределительный щит → каждая отдельная ветка проводки → розетки, бытовые приборы, светильники и другое.Важно помнить: для каждой ветки обязан быть предусмотрен, как отдельный автоматический выключатель, так и УЗО.Количество веток зависит исключительно от масштаба дома и тех электроприборов, которые будут в нем работать. На однофазную ветвь нагрузка не может превышать 2 кВт. Для трехфазной – лимит 6 кВт.

Способы введения электричества

Важно не только занести в план дома все узлы и ветки электросети, но и заранее продумать, как оно будет подаваться в помещения.

Ввести электричество в одноэтажный дом можно двумя способами:

Воздушный путь является самым распространенным, но он доступен, если расстояние между домом и столбом ЛЭП не более 20 метров. Для этого:
В стене сверлиться сквозное отверстие, в которое вставляется отрезок трубы небольшого диаметра.
К стене на кронштейнах крепится изолятор.
Между изолятором на стене и на столбе протягивается стальной трос.

К нему крепятся проводящие провода на расстоянии 0.5 м с помощью хомутов из пластика или металла.
Провода протягиваются сквозь отрезок трубы, вставленный в стену, и подсоединяются к распределительному щиту.
Герметизацию ввода провода можно провести с помощью пены, задув ею свободное пространство.

Важно помнить: натяжение троса и проводов, прикрепленных к нему должно быть достаточным, чтобы они не провисали и ни в коем случае не соприкасались с деревьями или другими постройками.

Подземный ввод кабеля у профессионалов считается более надежным, так как на него не влияют погодные и другие факторы. Тем не менее, этот метод так же имеет некоторые недостатки, так как грунт может со временем повредить внешнюю оболочку кабеля, поэтому при составлении схемы такой прокладки, следует заранее позаботиться о защите.

Важно помнить : подобные работы могут проводиться только специалистами организации, обеспечивающей подачу электроэнергии на столбы ЛЭП.

Подведение проводов к розеткам

Что бы правильно спланировать электрику в одноэтажном доме, следует внести в схему разводку проводов к розеткам.

Так как места розеток и количество приборов уже определено, следует определиться, какой кабель для них потребуется:

Чаще всего проводка осуществляется с помощью провода с поперечным сечением не более 2. 5 мм2.
Так как к одному контуру подключается сразу несколько розеток, то его защитный авто выключатель должен быть рассчитан на 25 А, а УЗО – на 30 А-30 мкА соответственно.

Важно помнить : одна ветка может быть подведена к розеткам сразу к нескольким комнатам, но при этом нужно учитывать, количество и мощность работающих там приборов. Для этого определяется их совместная мощность и делится на величину напряжения. Если сила тока превышает 20 А, то следует перераспределить нагрузку на несколько веток.

При проведении ветки в комнату, в ней устанавливается распределительная коробка, от которой отходит столько кабелей, сколько розеток в помещении.

После того, как будут проведены все расчеты и определено количество контуров, на схеме прорисовываются пути прокладки кабелей. Чтобы легче ориентироваться в схеме, лучше каждую розетку и ведущий к ней кабель прорисовывать отдельным цветом. То же делается при обозначении проводки к осветительным приборам.Эта работа касается только коридоров, жилых и подсобных помещений, так как для ванной, кухни и туалета составляется отдельная схема.

Разводка на кухне

Как правило, проводка электросети на кухне – работа специфическая, так для этого потребуются другие походы:

Здесь протягивается 4 контура: осветительные приборы, холодильник, другая бытовая техника. Последний контур предназначается для ванной комнаты, если она расположена рядом с кухней. Кабель выбирается в соответствии с мощностью электроприборов.
Контур для менее мощной техники (микроволновая печь, посудомойка, кухонный комбайн и другие) должен иметь кабель с сечением не менее 4 мм2 и двух розеток на 2-3 выхода, автономный выключатель на 2 А и УЗО 30 А.

Важно помнить : хотя места розеток уже заранее были распределены на схеме, при обустройстве кухни лучше было бы, чтобы они находились под столешницей и на значительном расстоянии от раковины.После того, как все контуры прорисованы и учтены, разводку проводки на кухне обозначают на основной схеме.

Разводка в ванной комнате

Для ванной не желательно проводить отдельные ветки, поэтому чаще всего используют часть контура из кухни. Связано это с тем, что по правилам безопасности в этом помещении должно быть только освещение, его и указывают на официальной схеме разводки электрики. Поэтому она показывает, где будет расположен светильник и маршрут кабеля к нему.

Но, как это часто бывает, люди устанавливают в ванной комнате бойлер, стиральную машину и другую технику, поэтому ее не указывают в плане, чтобы избежать проблем со сдачей дома в эксплуатацию .

Для этого используют удлинитель с тремя гнездами, от которого отходит трехжильный кабель.
Над плинтусом между ванной комнатой и кухней нужно просверлить отверстие, в которое протянуть удлинитель и кабели от бойлера и стиральной машинки.
Снабженные заранее трехполюсными вилками, эти кабеля от техники и удлинителя подключаются к контуру на кухне, а чтобы они не были видны, их можно “упаковать” в короб из гипсокартона.

В самой ванной удлинитель лучше закрепить на стене, например, повесить на шурупы. Один или два прибора могут быть подключены к удлинителю постоянно, а третий использовать для мелкой бытовой техники, например, фен, вентилятор или другого.

Электроветки для мощной техники

Для приборов, имеющих большую мощность, например, кондиционеры, теплые полы, электро конвекторы и другие, лучше сразу на схеме предусмотреть отдельную линию. При этом сечение кабеля подбирается под каждый прибор отдельно, например, для электроплиты оно будет составлять 4 мм2, а для кондиционера - 2,5 мм2.Так как в плане одноэтажного дома указывались все мощные электроприборы и их местоположение, то остальная задача – показать путь кабелей к розеткам, к которым они будут подключены.Такая же работа обязана быть проведена при составлении схемы наружного освещения здания и участка, а так же проведены все необходимые расчеты подачи электричества в хозпостройки.

Типовые решения для загородного дома

Чтобы избежать возможных недочетов и ошибок, следует точно уяснить, как именно выполняется разводка в частном доме.

Первым вначале схемы указывается место входного рубильника, с помощью которого можно быстро обесточить весь дом при необходимости.
Следующим идет электросчетчик, который должны устанавливать специалисты соответствующей организации.
Затем система автоматического отключения подачи электричества, которая срабатывает при превышении максимально допустимой мощности.
Для наиболее мощных приборов должны быть установлены автоматические выключатели большей мощности.
Следующий этап – разводка электрики непосредственно к потребителям и розеткам.

Прорисовав на схеме эти этапы с подробными маршрутами проводки кабелей, можно приступать непосредственно к монтажу.

Испытание электропроводки

Узнать, правильно ли была разработана схема проведения электричества в частный одноэтажный дом, можно проведя испытания готовой системы. Это необходимо сделать, чтобы убедиться, что ни в одной из ее узлов нет перегрева, который со временем может либо нарушить работу всей электропроводки, либо ее части, либо привести к возгоранию.

Для проведения работы потребуется мультиметр, которым нужно “прозвонить” все электролинии. Проведение работы делится на несколько этапов :

Во-первых, необходимо проверить систему на наличие коротких замыканий. Попутно так же определяется, нет ли соприкосновения проводов заземления, фазы и нуля. При проведении этой работы так же следует уделить внимание качеству изоляции, для чего можно использовать мегаомметр.
Во-вторых, проверка всех выключателей, как автоматических, так и обычных.
В-третьих, следующий этап - “прозвон” всех выводов розеток и светильников.

Чтобы после окончательного пуска в эксплуатацию сети, не получилось непредвиденных сбоев, лучше заранее проверить цельность электрического кабеля по всему дому.Вполне может быть, что при проведении других работ, провод был механически поврежден, что выльется позже либо в короткие замыкания, либо через него вообще не будет подачи электроэнергии.Только после тщательной проверки каждого узла и каждой ветки электросети, можно устанавливать розетки, осветительные приборы и вводить ее в эксплуатацию.

Правильное планирование разводки электрики в одноэтажном доме – это очень ответственная работа, требующая не только базовых знаний, но понимания, какой она должна быть, и максимального внимания на всех этапах - от схемы до монтажа.Только в этом случае можно быть уверенным, что дом безопасен для проживания и обеспечен необходимым количеством электроэнергии с учетом запросов, как его обитателей, так и самого здания.

Сегодня в каждом доме можно найти множество бытовой электротехники, но мало кто знает, как правильно делается разводка электрики в частном доме. Если вы хотите сэкономить, то эти знания помогут в такой кропотливой работе. Монтаж проводки является довольно трудоемким процессом, но тем не менее он под силу даже электрику-новичку. Если вы готовы самостоятельно выполнить и имеете под рукой необходимые , или же просто хотите проконтролировать нанятого электрика – мы рассмотрим весь процесс пошагово.

Последовательность работ при разводке электрики в доме

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, – самое время начинать работы.

Определение типа ввода – однофазный (220 В) или трехфазный (380 В).
Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом – воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
Установить щиток, завести электричество в дом.
внутри дома, подключение розеток, выключателей.
Устройство контура заземления и его подключение.
и получение акта.
Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления.

Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых – розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное . Такой же подход и в каждой из комнат.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.

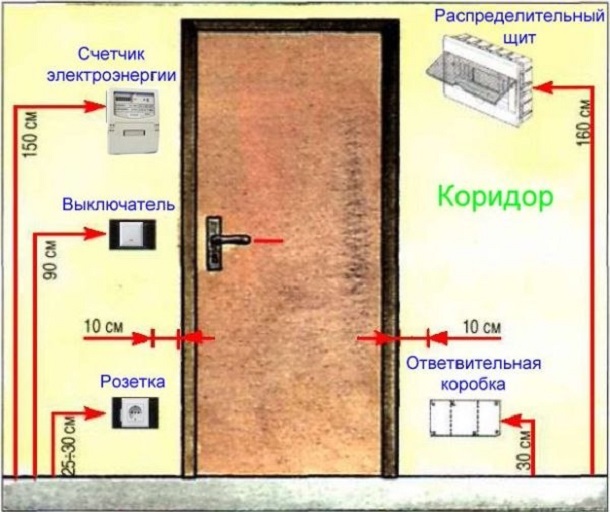

монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
кабель подводят сверху;
Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
Подводка питания осуществляется снизу.
Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
Расстояние до газовых труб не должно быть меньше 40 сантиметров;
Проводка не должна соприкасаться со строительными конструкциями из металла.
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено .

Схема электропроводки в частном доме

Вся электрика в доме начинается с разработки подробного плана и схемы. Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы.

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита.

Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Все эти потребители (это термин профессионалов) – лампы, прожекторы, выключатели, розетки – разбиваются на группы. Отдельной веткой разводится электрика на осветительные приборы.

Обычно хватает одной, но это – не правило, может удобнее или целесообразнее будет сделать две ветки – на каждое крыло дома или на каждый этаж – зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод – зависит от диаметра используемого провода, но не очень много – три-пять, не больше.

На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий – тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона.

Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель – нужны отдельные линии.

Если частный дом небольшой, то групп вообще может быть две или три: одна – на все осветительные приборы, вторая – на улицу, а третья – на все внутренние розетки. В общем, количество групп – дело индивидуальное и зависит больше всего от размеров дома и количества единиц электрооборудования в нем.

По количеству полученных групп определяется количество в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу на две и т.п.).

По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой, на несколько этажей, то имеет смысл поставить более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Зачем необходима схема электропроводки

Прежде всего схема необходима для составления списка необходимых расходных материалов. То есть, имея под рукой схему, подсчитывается длина провода, сечение провода на отдельных участках, необходимое количество розеток и выключателей, распределительных коробок и места их размещения.

Также схема разводки электропроводки необходима для определения места установки и расположения силовых элементов проводки, таких как: распределительный щит, приборы учета (счетчиков), ввод питающих проводов и кабелей.

Питание в частном доме, как правило, приходит по воздушной линии 0,4 кВ. С опоры воздушной линии на вводной электрощит приходит фазный провод L и совмещенный нулевой защитный и рабочий PEN (однофазное питание).

С недавнего времени энергоснабжающие организации практикуют установку приборов учета на улице, во вводном электрощите (раньше счетчики устанавливались внутри дома). Поэтому, во вводном электрощите устанавливается электросчетчик и вводной автоматический выключатель (можно также установить вводное УЗО селективного действия).

С вводного щита питающий провод или кабель прокладывается к внутреннему электрощиту, расположенному непосредственно внутри дома.

С этого внутреннего электрощита и начинается электроснабжение дома. Для того чтобы электроснабжение было более надежным, потребителей разбивают на группы.

Освещение.
Розеточная группа.
Силовая группа (бойлер, стиральная машина, котел).
Хознужды (пристройки, гараж, подвал и т.п.).

Во внутреннем электрощите для каждой группы потребителей устанавливаются отдельные устройства защиты (автоматы, УЗО).

Также для составления схемы электропроводки в частном доме необходимо иметь план самого дома. Зная чертеж плана дома можно поверхностно отобразить схему проводки.

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов, он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле: Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В.

Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер. Определение размера Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества.

От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например , если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой.

Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки – на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один – входной – устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком.

Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление.

Если хотите, можно побороться, если нет – выбирайте счетчик и автомат в корпусе с повышенной пыле- и влагозащищенностью – класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше – IP-44, соответственно будет ниже и цена.

Какой провод использовать для проводки в доме

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Лучше использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая – нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса.

После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и . Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат – искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.

Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь. Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры.

Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами, нужно составить схему.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.

Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка. Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Монтаж электропроводки в частном доме

После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности. Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения).

На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку.

Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.

На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда. Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену.

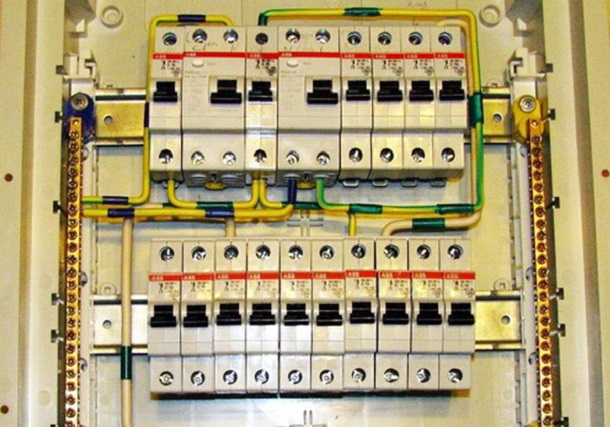

Теперь можно приступать непосредственно к монтажу. Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу – заземляющие, а между ними стоят автоматы.

Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя).

Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.

Открытый вариант монтажа

Монтаж открытой проводки выполняется в следующей последовательности: Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров. Монтируем коробки распределения, розетки и выключатели.

Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем. Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ – 3*2,5 провода. От ламп и выключателей к распредкоробу ведем ВВГ – 3*1,5 кабель.

Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO. ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) – снизу.

Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.

Разводка скрытой проводки

В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку.

Подрозетники и распределительные коробки устанавливаются в проделанные ниши. По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса, или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну. Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Большой процент проблем с электропроводкой происходит от плохого соединения проводов.

Скрутка.

Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого.

Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите, чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

Соединение через клеммную коробку с винтовыми зажимами.

В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения – наиболее надежный.

Соединительные колодки с пружинами.

В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения – сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это – гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером – прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю – проверяя не повреждена где-нибудь изоляция.

Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

индикаторная отвертка;
тестер;
перфоратор;
молоток;
плоскогубцы;
отвертки;
штроборез;
изолента.

Монтаж электропроводки в частном доме должен проходить с обязательным учетом требований к расположению выключателей и розеток. Внутри помещений с повышенной влажностью (ванная комната, сауна) запрещается использование штепсельных розеток и установка выключателей.

Подсоединение к сети розетки для электробритвы возможно лишь через трансформатор.

Монтаж электропроводки в деревянном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований: Используются самозатухающие провода и кабеля с отличной изоляцией. Коробки распределительные и установочные должны быть металлическими.

Все соединения герметизируются. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением.

При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично. Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Монтаж электропроводки в частном доме цена

Предлагаем пользователям таблицу средних цен на рынке:

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка электропроводки в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления		1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире. Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома.

Итог

Электропроводка в доме своими руками – задача не из легких, но вполне выполнимая. А если вы перед тем, как провести электропроводку, хорошо изучите этот вопрос, процесс работы не вызовет особых сложностей, а результат вас порадует.

Каждый мастер может ошибаться, поэтому даже если вы доверили работу специалисту и оплатили услугу, контроль за его действиями поможет избежать дальнейших проблем. Принимая работу вы сможете по достоинству оценить качество и будете знать за что платите.

Не каждый домашний умелец знает, как правильно прокладывается электропроводка в доме своими руками. Мы поможем сформулировать основы для начинающего мастера и оснастить дом светом и теплом.

Устройство электрокоммуникаций можно осуществлять как открытым, так и закрытым способом. Открытый тип прокладывают на поверхности стены, прикрывая кабели пластиковыми трубками или плинтусами. Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении монтажных работ открытой проводки запрещено совмещение кабелей различной мощности в одном плинтусе. Причем данные декоративные элементы необходимо выбирать из несгорающего материала, который, к тому же, обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляют при помощи специальных скоб.

Электропроводка скрытого типа располагается в специально предназначенных для этой цели пустотах, внутри конструкций подвесных потолков или перегородок. Прокладывание силового кабеля рекомендуется делать одновременно с устройством полов. Если готовых ниш нет, то производится , а в полученные борозды и укладывается провод. При устройстве электросистемы для осветительных приборов под слоем штукатурки необходимо применять кабели, имеющие защитную изоляцию.

Делая монтаж электропроводки в частном доме, необходимо помнить, что скрытые штукатуркой коммуникации должны пролегать идеально ровно по горизонтали или вертикали. Прокладывая кабели во всевозможных пустотах, можно выискивать кратчайшие пути, экономя при этом провод. Монтируя электричество в подвесных конструкциях потолков, необходимо применять материалы, которые не поддерживают горение. Выполняя монтаж в помещениях с высокой влажностью, не применяйте провода, имеющие защитную оболочку из металла.

Прежде чем начинать работы, необходимо тщательно продумать, как провести электропроводку в доме, соблюдая все правила безопасности. Ведь неправильно выполненные работы могут иметь неприятные последствия. В местах разветвления кабеля необходимо устанавливать специальные распределительные коробки, которые будут скрывать места соединений и предохранять их от нежелательного замыкания. Выполняя монтаж скрытого типа проводки, необходимо устанавливать розетки и выключатели особого вида.

Высота установки электрокабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для безопасности жильцов дома от поражения электричеством в случае непредвиденного затопления. Следуя регламентам техники безопасности, розетки следует устанавливать на значительном расстоянии от раковин и радиаторов отопления. Расстояние между этими объектами должно быть не менее 50 см.

Установка же розеток в помещениях, предрасположенных к высокой влажности (бани, сауны), допускается на расстоянии, превышающем 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ к внутренней части которых возможен только при помощи специальных инструментов. Подключение приборов и электроплит требует применения кабеля, имеющего соответствующее сечение и обязательно покрытого металлической оболочкой. Такой провод можно прокладывать под полом, выбирая наиболее короткий путь от автоматов к прибору.

До того, как проложить проводку в доме, необходимо составить на бумаге подробный план, отмечая на нем каждый выключатель и места расположения отопительных и силовых приборов. При помощи схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что позволит серьезно сэкономить средства. Далее мы расскажем, как выполнить электропроводку в доме, и даже самый далекий от электричества человек сможет это сделать самостоятельно.

Проводка в доме своими руками – приступаем к работам

Монтаж электрокоммуникаций не представляет ничего сложного, главное – это соблюдение необходимой последовательности, и обязательно все получится. Так что теперь самое время приступить непосредственно к обсуждению процесса, как сделать электропроводку в доме.

Как сделать проводку в доме своими руками - пошаговая схема

Шаг 1: Разметка

Прежде чем начинать монтаж, независимо от выбранного типа, необходимо сделать разметку, начертив непосредственно на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки. Также необходимо отметить трассу прохождения проводов, где они будут монтироваться. Разметка делается при помощи мелка или маркера и длинной линейки. В качестве упрощенного варианта, чтобы разметить места прохождения кабеля, можно использовать капроновый шнур, окрашенный яркой краской.

Шаг 2: Подготовка посадочных мест

С помощью перфоратора в местах, где будут располагаться распределительные коробки, необходимо высверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается вход провода, пробиваются дополнительные углубления для облегчения монтажных работ. При работе с перфоратором желательно место сверления периодически смачивать водой. Это поможет сохранить сверло, да и пыли будет значительно меньше .

В местах проведения электроосвещения сквозь стену в другое помещение необходимо сделать отверстия небольшого диаметра. Если создаваемая частного дома по плану будет монтироваться в стену, в ней необходимо выштробить борозды, точно соответствующие схеме. Для этого подойдет болгарка или специально предназначенный строительный штроборез. Работая с болгаркой или перфоратором, для сохранения своего здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж электропроводки

Укладывая провода, необходимо двигаться от распределительного щита в направлении монтажных коробок, постепенно переходя на осветительные приборы. Фиксацию кабеля на стене нужно делать при помощи крепежей, которые устанавливаются на расстоянии около 30 см. Места входа провода в распределительную коробку, а также все изгибы закрепляются дополнительно. Для фиксации можно использовать всевозможные остатки и обрезки провода, которые прибивают к стене, захватывая при этом монтируемый кабель. Также можно закреплять коммуникации, уложенные в углубления, при помощи раствора с добавлением алебастра.

Шаг 4: Установка монтажных коробок

Прокладка электропроводки в доме делается до проведения оштукатуривания помещения. Распределительные коробки устанавливают при помощи алебастрового раствора, небольшое количество которого закладывается в углубление. Прежде чем установить этот элемент, в него заводят провода, затем с применением определенной силы вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены. Все подобные элементы должны находиться на одной горизонтали для ровного распределения выключателей.
