Размеры стропил для двухскатной мансардной крыши. Мансардная крыша и стропильная система для нее. Гидроизоляция мансардной крыши

В современном частном строительстве стропильная система мансардной крыши дает возможность увеличения жилого пространства и создания дополнительного полу-этажа. Такая конструкция отличается многообразием вариантов конструкций, их надежностью и многофункциональностью. Она удобна для монтажа мансардных и слуховых окон и выхода на небольшой балкон на крыше. Подобное конструктивное завершение постройки дает возможность организации дополнительной жилой площади вместо обычного чердака. Мансардный уровень формируется благодаря специфической стропильной системе и большим углом наклона.

Какой тип мансардного помещения выбрать?

Впервые обживать чердаки стали в Европе после Второй Мировой войны, когда полноценного жилья на всех не хватало. Однако в наше время мансарда, как элитное жилье под крышей, стало очень модным. Строительством мансардных крыш занялись и в дачном секторе, и в загородных коттеджах, и в уже неновых домах, чтобы добавить полезной площади.

Сегодня монтаж стропильной системы мансардной крыши стал намного проще и доступнее, благодаря предложению новейших разработок и доступности стройматериалов. Качественные утеплители и новые способы герметизации мансардной крыши превратили обычный чердак в уютное помещение. Эта дало возможность жилое помещение под кровлей холода защитить от холода и негативных погодных факторов. Да и стропильная система мансардной крыши позволяет варьировать конфигурацию, величину и форму подкровельного пространства. Варианты постройки мансарды:

холодная летняя - дачная;
утепленная - для полноценного круглогодичного проживания.

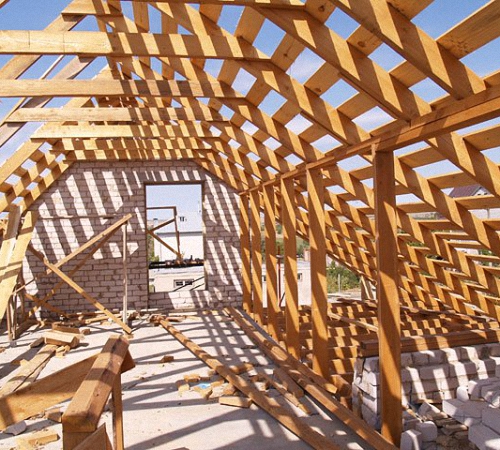

Стропильная система мансардной крыши - фото:

Боковые стены мансарды внутри имеют разную форму стен:

симметричные и несимметричные;
одноуровневые и двухуровневые;
вертикальные (с дополнительным кладовыми по бокам);
частично вертикальные (скос под конек начинается примерно с середины стены);
наклонные;
скошенные треугольные (по форме скатов мансардной крыши);
ломаные (мансарды сложной формы).

От угла скоса зависит общий объем чердачного пространства, которое обеспечивает четырехгранная (вальмовая) или двухскатная кровля. При грамотной облицовке внутреннего помещения и продуманного дизайна комната может быть эстетичной и полноценной для жилья, даже с сильно наклонными стенами.

Когда подкровельное пространство должно быть оформлено под жилье, важно:

подвести все коммуникации;
определить планировку и функциональность 1 или более отсеков;
обеспечить вентиляцию, тепло- и гидроизоляцию;
позаботиться о дополнительном утеплении на зимнее время;
подвести все удобства, если это изолированное помещение для одного человека.

Совет архитектора: Жилое помещение внутри мансарды планируется удобным для перемещения и комфортным для жизнеобеспечения. Поэтому размеры комнаты должны быть не менее 3 м в ширину, а над головой должно быть достаточно места, чтобы свободно перемещаться поднятыми руками.

Очень важен предварительный расчет стропильной системы мансардной крыши. Все моменты должны быть продуманы заранее, входя в предварительный проект мансарды. Иногда требуется заменить крышу, и решение достроить мансарду приходит в процессе выбора конфигурации крыши.

Внимание: Постройка конструкции мансардных крыш стропильной системы должна проводиться с учетом того, что она создаст дополнительную нагрузку на фундамент и стены, что вредно для не нового дома. И хотя это не разрушит основное строение, но может дать дополнительную усадку.

От идеи обустройства дополнительного жилого этажа не поздно отказаться, если строение ветхое, а грунт не подходит для многоэтажной застройки. Грамотно произвести расчет суммарной нагрузки могут только специалисты строительной организации или архитектор, он же подскажет и оптимальную конфигурацию (геометрию) мансардного помещения, чтобы не испортить внешний облик дома. Угол наклона у нового строения определяется еще на этапе проектирования. Он зависит от таких факторов:

климатических условий данного региона;
кровельных материалов;
функциональности внутренних помещений.

Стропильная система мансардной крыши - чертежи

Мансардное помещение невозможно планировать без специальных окон. Их местоположение важно продумать еще на этапе проектирования, то есть до монтажа стропильной системы. От грамотной закладки оконных проемов, влияющих на шаг между опорами, в конечном итоге, будет зависеть не только облик дома, но и надежность всей конструкции. Необходимо продумать и способ крепления рамы мансардных окон, а их высота продиктована удобством обслуживания внутри помещения мансарды.

С чего начать возведение стропильной системы мансарды:

Стропильный каркас - это основа или скелет мансарды. И если вас интересует, как сделать стропильную систему мансардной крыши, стоит начать с изучения уже существующего опыта, чтобы ничего не изобретать и не допускать никаких досадных промахов. Если стропильная «шапка» установлена и смонтирована верно, то обшить ее снаружи и изнутри уже не составит труда.

Стропильная система мансардной крыши своими руками собирается по порядку:

мауэрлат;
основание из балок;
стойки каркаса;
прогоны;
висячие стропила верхних скатов.

Совет: При возведении мансарды вся древесина должна сухой и выдержанной, обработанной специальным антисептиком или противогрибковым аэрозолем. Бревна и сухой брус должен быть с влажностью порядка 18-20%, не более.

Рассмотрим следующий этап работ - схема стропильной системы мансардной крыши. Основа конструкции:

основные стойки,
балка перекрытия,
боковое стропило,
коньковое стропило,
верхняя обвязка,
скобы для крепления.

Как сделать мансардную крышу для небольшой дачи?

Все работы по возведению стропильной системы двускатной мансардной крыши можно сделать с небольшой бригадой подручных рабочих.

При желании соорудить холодную летнюю мансарду над небольшой дачей не сложно, важно продумать, как можно будет добираться в верхнее помещение:

по наружным пристроенным ступенькам;
изнутри, по типу чердачной лестницы.

На подготовленный периметр дачного дома подойдут легкие доски, брус и бревна небольшого диаметра. Однако целостность и надежность облегченной конструкции мансардного помещения будет зависеть от надежности узлов соединения стропильной системы с балками перекрытия. Можно использовать обвязку, саморезы, гвоздили, болты и пр.

Стойки укладываются по порядку с опорой на балки основания и перекрытия, далее к ним крепятся стропильные ноги первого уровня скатов. Основные узлы мансардной стропильной системы скрепляют либо строительными скобами, либо обвязкой из закаленной проволоки. Иногда требуется дополнительно соединение с усилением скобами или проволокой.

Верхняя балка мансардного перекрытия крепится к этим опорам - это коньковая стойка, которая «собирает» стропила под верхней скат. Далее закрепляются стропильные ноги для верхнего уровня скатов, после чего связываются стропильных ног с основными балками перекрытия.

Когда основа готова, обвязками и обрешеткой, для дополнительной надежности, скрепляются все опоры, чтобы стропильная система была прочной и удобной под укладку утеплителя, гидроизоляции и кровельного материала. Простейшую конструкцию дачной мансарды застилают гидроизоляцией и перекрывают шифером. И не забудьте о системе отвода осадков.

Мансарда из наслонных стропил делается примерно таким же способом, но верхи усиливают более толстым брусом - для достаточной прочности конструкции. Такая система функционально заменит опорную балку верхних скатов. Они станут опорным каркасом крыши мансардного типа и основанием для облицовки стен и потолка внутри помещения - фото:

Нижний уровень имеет варианты крепления опоры по верхним точкам стропил - на боковой прогон стоек, на фронтоны, или только на стойки, то есть без монтажа боковых прогонов. А нижние точки стропил обоих нижних скатов должны опираться на балки перекрытий, и желательно без врезки.

Под кровлю из тяжелых штучных материалов потребуется сократить интервал между стропилами, а также добавляют обрешетку их поперечных балки. Эта схемы нередко применяются для возведения мансардных крыш сложной конфигурации.

Стропильную мансарду важно строить, зная некоторые конструктивные особенности. Поэтому специалисты рекомендуют усвоить несколько уроков - как правильно сделать стропильную систему мансардной крыши. Начинаем с мауэрлата.

1. Мауэрлат - то снование по периметру дома, на которое крепится вся стропильная система. Поэтому от надежности крепления нижних балок к этому периметру будут зависеть, в прямом смысле, «не сорвет ли крышу» из-за неблагоприятных погодно-климатических явлений. Качественный мауэрлат не даст кровле мансарды оторваться при смерче или опрокинуться во время мощных ураганных ветров. Надежное крепление стропильной конструкции к периметру строения равномерно распределяет нагрузку кровли на стены и фундамент дома.

2. Доски и брус лучше выбирать крепкие, не сучковатые, толщиной от 40мм. Под мауэрлат лучше использовать сухую обработанную древесину, оптимально - брус сечением 150х100мм. После подготовки периметра стен под укладку стропил брус или доску обязательно укладывают горизонтально, выверяя уровнем по всему периметру стен.

3. На венцы стен или столбцы строения каркасного типа или кирпичную кладку обязательно укладывается слой гидроизоляцию рекомендуемого по типу стройматериалов. Это необходимо, чтобы влажность стен и основания стропильной системы не переходила на них. Для гидроизоляции подойдет битум, толь или рубероид, другие современные гидроизоляционные материалы.

4. Балку у основания крепим к стенам болтами или скобами, дополнительно крепление можно усилить обвязкой из проволоки. Шпильки для мауэрлата монтируются в стену еще во время кладки. Противогрибковым средством обрабатывают балку мауэрлата, чтобы она не была подвержена разрушению.

5. Когда все готово для монтажа стропильных ног, важно сделать разметку основания, куда они будут крепиться. Готовые стропильные ноги можно заказать в мастерской и потом самостоятельно собрать, чем тратить много времени на их изготовление. Для удобства из можно разложить с тех сторон дому, где они будут укладываться по периметру мансарды.

6. Проверьте стойки на расшатывание и их сдвиг по вертикали. Если это есть, то не думайте, что проблема уйдет с монтажом кровельных материалов. Дополнительная тяжесть конструкции только усилит ее шаткость. Поэтому все огрехи следует исключить еще на этом этапе - сделайте усиление крепления раскосами и стяжками.

7. Специалисты рекомендуют соблюдать равный интервал (шаг) между стропилами - порядка 80-120 см. Проще всего между крайними стропилами натянуть шпагат, чтобы использовать его в качестве разметки и уровня остальных стропильных балок. Стойки делают не только в одной горизонтальной плоскости, но и выставлены точно по вертикали - проверяйте отвес.

8. Вертикальные стойки - это хорошая основа для будущих стен жилого помещения мансарды, поэтому они должны быть идеально ровными. Внутри будет обшивка из деревянных или фанерных щитов, гипсокартона, ДВП или ДСП. Не забудьте между ними уложить соответствующий утеплитель, который предназначен для кровли и мансарды.

9. Чтоб стойки закрепить на стоки верхний бруса, используют металлические скобы или гвозди. С завершением этого этапа работ завершается монтаж подстропильной рамы. На последние этапе попарно соединяются стропила, прикрепляемые к коньковой балке.

10. Не забывайте оставлять просветы для мансардных окон или дверного проема для лестницы. Монтаж мансардных окон производится после того, как обустроены стены внутренней облицовки.

11. Можно обойтись и без коньковой балки, но она необходима при большой длине мансардной крыши - более 7м. Но она увеличивает общую массу стропильной системы. Верхи стропил достаточно скрепить стяжками. Завершающий этап - обрешетка под тепло- и гидроизоляцию и кровельные материалы. Когда крыша практически готова, переходят к монтажу мансардных окон и внутренней отделке помещения.

12. Количество расходных материалов и деревянного бруса лучше рассчитать заранее, используя таблиц и чертежи, но лучше учесть минимальный и максимальный расход - при разном шаге между стойками. В идеале конструкция ожидается легкая и надежная, с небольшими затратами. Важные моменты обустройства стропильной системы мансардной крыши предлагаем изучить на видео в конце статьи.

Конструктивно сложная мансарда под эстетичными кровельными материалами смотрится намного интереснее, чем обычная вальмовая крыша, но сделать ее могут только специалисты. Когда принято решение сменить старую крышу на более современную кровлю, воспользуйтесь возможностью соорудить мансарду. Хотя более сложное устройство стропильной системы мансардной крыши немного обременительно по объемам работ, зато дополнительное жилое пространство и уникальный облик дома будут радовать ваших детей и внуков многие годы.

Все больше и больше появляется архитектурных, оригинальных домов, украшенных эркерами, надстройками, мезонинами. Входят в моду мансарды, расширяющие полезную площадь дома. Но мансардные кровли, в отличие от простой двухскатной крыши, требуют сложных стропильных систем. Правильно рассчитать их и провести монтаж совсем не просто. Ниже постараемся вкратце осветить этот вопрос и привести полезные рекомендации специалистов.

На стадии проектирования дома должна быть рассчитана кровельная конструкция. Расчеты, использующие сложные формулы, должны дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативной нагрузкой является 50 кг/м2.

В соответствии с расчетами выбирается тип стропильной конструкции мансарды. К основным разновидностям следует отнести:

висячую стропильную систему;
систему стропил ломаной крыши;
наслонную систему двухскатной крыши;
комбинированную.

Наиболее распространёнными являются комбинированные стропильные системы скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Совет!
Для увеличения полезной площади здания, следует выбирать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов :

Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
Стропила – брус или доски, создающие основу конструкции кровли;
Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется длина пролета, т.е. дистанция между основными стойками. Для небольших домов предпочтение можно отдать двухскатной конструкции.

Расчеты конструкции проводятся с целью определения нагрузки, в соответствии с нормативами и строительными правилами. Основным правилом для мансардной крыши является ограничение ее высоты, которая не должна составлять менее 2.5 метров внутри помещения. Таким образом, кровля должна иметь минимум 2.80 м в высоту, поскольку требуется укладка утепляющего слоя, и отделка внутри самой мансарды.

Обязательно следует изготовить чертеж конструкции, на котором следует проставить все размеры и максимально отобразить элементы каркаса. На чертеже должны быть отображены габариты дома, угол наклона стропил, высота кровли.

Совет!
Чтобы провести точные расчеты по всем нагрузкам на кровлю и ее элементы, рекомендуется воспользоваться калькулятором, размещенном на многих сайтах, посвященных строительству крыш.

Достаточно внести вид кровельного покрытия, материал каркаса мансардной крыши и размеры. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Расчет стропильной системы

Технология монтажа мансардной кровли

Начинать следует с монтажа мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный. В домах из бруса или рубленных мауэрлатом может служить верхний венец. Брус, из которого изготавливается мауэрлат, должен иметь в сечении размеры 100х100 мм или 150х150. Древесина хвойных пород для бруса должна быть хорошо высушенной. Балки мауэрлата фиксируются анкерами или шпильками к стенам с шагом примерно два метра. Под мауэрлат заводят гидроизоляцию, как правило, рулонного типа (рубероид).

Далее следует приступать к монтажу перекрытия. Балки 150х200 мм, положенные на мауэрлат должны выступать за стены дома примерно на 0.3-0.5 м. Крепят балки уголками и винтами (саморезами по дереву), начиная с крайних, затем промежуточные.

Важно!
При укладке следует с помощью шнура контролировать горизонтальный уровень, чтобы балки лежали в одной плоскости.

Расстояние между ними, как правило, 0.5-1.0 метра, если планируется укладка утеплителя, стандартная ширина листа которого 0.6 м, то удобнее будет выдержать такой же шаг балок.

Монтаж стропильной системы крыши

Установка опорных стоек и прогонов

Следующий этап – монтаж стоек. Для них используется брус 100х150 мм, крепление которого производится на фронтальных балках перекрытия. Необходимо, с помощью отвеса, выверить вертикальность каждой опоры и зафиксировать укосинами. Промежуточные опоры устанавливаются на балках также строго вертикально, образуя два параллельных ряда.

Далее следует установка прогонов, сделать которые можно из доски шириной 100-150 мм и толщиной 40-50 мм. Фиксация прогонов производится с помощью гвоздей и уголков на винтах. Затем поверх прогонов укладываются дощатые ригеля, для жесткости, устанавливаемые на торец.

Совет!

В результате образуется контур будущего мансардного помещения. Для придания дополнительной прочности следует укрепить опоры подкосами и схватками.

Монтаж стропильных элементов

Установка стропил, начинается с нижних. Для них подойдет доска 40-50 мм толщиной и 150 мм шириной. Одним концом опираем на мауэрлат вплотную с балками перекрытия, а другой крепится на прогонах с помощью уголков, винтов и гвоздей. Для установки стропил в верхней части кровли следует разметить центральную линию кровли. Все стропила должны иметь одинаковую длину. Для этого следует изготовить шаблонную доску, проделав на ней запилы с обоих концов. После чего по шаблону можно отпиливать остальные стропила.

Стропила монтируют на прогонах, фиксируя в верхней части металлическими пластинами. На прогонах балки закрепляются запилами в упор и фиксируются уголками на саморезах.

Нижние стропила для прочности следует укрепить подкосами (доска 50×150 мм). После закрепления подкосов, временные упоры можно снимать.

Установка стропил

Обрешетка

В случаях, когда балки перекрытия укладываются в стенных карманах, следует на нижних стропилах закрепить кобылки для устройства свеса кровли. Если же перекрытия лежат на мауэрлате, то кобылки не нужны, поскольку балки должны выступать за стены образуя свес.

Обрешетка устанавливается в зависимости от предполагаемого покрытия мансардной крыши. Либо обрешетка будет сплошной, либо с просветами. Поверх обрешетки следует уложить гидроизоляционный слой, после чего можно приступать к зашивке фронтонов и укладке кровельного материала – металлочерепицы, профнастила или шифера.

Обрешетка крыши под металлочерепицу

Утепление мансарды

Если крыша мансарды имеет ломаную конструкцию, то, как правило, она не утепляется, поскольку воздушная прослойка под стропилами защищает помещения, одновременно вентилируя подкровельное пространство. Для этого, зашивая фронтоны, следует оставить вентиляционные окна (отверстия) над перекрытием мансарды. Теплоизоляцию следует сделать лишь внутри помещения мансарды.

Устройство теплоизоляции мансарды имеет свои особенности, поскольку комнаты имеют треугольные или трапециевидные потолки. Строители считают утепление одной из сложных технологических задач в устройстве мансардных помещений. Главное уложить теплоизоляцию так, чтобы на наклонном потолке и на ограждениях она не давала усадку в процессе эксплуатации.

Утепление мансарды

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

наслонной – в этом случае балки опираются на несущие стены дома;
висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
Полувальмовая и вальмовая. У этих кровель четыре ската.
Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
Сводчатая. Имеет параболические или округлые очертания.

Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши - чертежи для нее составляют с учетом определенных данных, среди которых:

геометрические параметры строения;
вид кровельного материала;
климатические и погодные нагрузки;
рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

вес элементов мансардного помещения;
ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.

Когда предстоит строительство мансарды - чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

мауэрлат;
коньковый брус;
стропильные ноги;
вертикальные стойки;
наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
Укладывают мауэрлат, являющийся одним из главных конструктивных элементов - на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
В верхней части каркаса соединяют между собой стропила.
Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

До того, как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
До того, как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.

Но при возведении ломаной крыши придерживаются следующих правил:

Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.

По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.

Квартирный вопрос, для многих, стал проблемой номер один. И если увеличить жизненное пространство вширь не получается, то приходится искать иные пути и обустраивать под жилье неожиданные помещения. Одним из возможных решений стала мансардная крыша, во внутреннем пространстве которого организуют помещения, приспособленные для жилья.

Сегодня такое решение пользуется большой популярностью. И это вполне объяснимо, ведь стропильная система мансардной крыши в своем современном исполнении позволяет найти наиболее рациональный вариант конструкции, которая позволяет достичь удобных форм комнат под надежной, а, значит, и долговечной крышей.

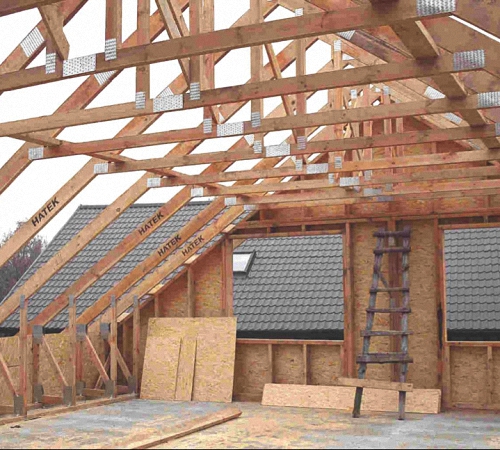

Стропильная система мансардной крыши: фото конструкции несущей системы ломаной крыши

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку: к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 долларов.То есть оборудовать мансарду в 60–65 м 2 гораздо дешевле, чем построить такую же площадь «с нуля».

Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

увязанных между собой высоте, шаге и сечении стоек;
длине и наклоне стропил;
месте расположения мансардных окон;
размере обрешетки
материале для обшивки фронтона.

Важно: особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться.

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

он более прочный и легкий;
позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку: поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Стропильная система двускатной мансардной крыши

Мансардная крыша в зависимости от угла наклона подразделяется на три основных типа:

классическая: уклон ската 45 градусов, ширина дома 6–8 м;
остроконечная: уклон – 60 градусов, ширина – от 6 м:
ломаная: имеет два неравнозначных ската, как правило, с уклоном в 30 и 60 градусов. Такая конструкция часто встречается в домах шириной до 6 м.

Проект загородного дома с двускатным мансардным этажом

Особенности стропил для мансарды с двумя скатами

В двускатной крыше используется принцип висячих стропил. Опираясь только на наружные стены и друг на друга, они образуют единое подкровельное пространство – пустоту без стен и опор посредине чердачного помещения. Стропила для мансарды висячего типа называют также беспрогонными.

Стропильная система двускатной крыши

Устройство стропильной системы мансардной крыши в данном случае имеет некоторые особенности, например, затяжку-ригель, которая в противовес распору, создаваемому стропильными ногами, скрепляет их и противоположные скаты, располагают не у основания стропил мансарды, а выше. Высоту выбирают таким образом, чтоб ее хватило для устройства мансардного помещения.

Если систему висячих стропил использовать для мансарды с пролетом от 6 м, то фермы подпирают раскосами или стойками. Располагают их на прогонах, установленных на перекрытии. Нижняя часть их ног имеет ограничение – длина не должна превышать 4,5 м.

Как известно, шаг стропил варьируется в промежутке от 0,6 до 1 м. Как посчитать это расстояние для конкретной кровли?

Первоначально в расчетах будем использовать среднее значение шага – 0,8 м. Проведем расчеты для кровли с длиной ската в 23 м. Для ее устройства в среднем потребуется с учетом округления в большую сторону 23/0,8=29 стропильных ног. Добавим еще 1– это элемент, который обязательно устанавливают по краям каркаса. Итого, получилось 30 элементов. Осталось откорректировать шаг: 23/30=0,77. Таким образом, стропила необходимо устанавливать с расстоянием 0,77 м между ними.

Установка стропил мансардной крыши

Монтаж стропил для мансарды схематически проводят в следующем порядке.

Стропиловка двускатной крыши

Верхний брус крепят к стойкам, причем первый по счету одновременно будет служить подстропильной рамой.
Устанавливают мауэрлат.
Монтируют стропильные ноги с шагом 60– 100 см. Сначала устанавливают фермы, крайние к фронтону и протягивают уровень, в соответствии с которым устанавливают промежуточные элементы.
Стропила в верхней части каркаса соединяют между собой.
Для кровель длиннее 7 м устанавливают коньковую балку.

Правила крепления стропил

К мауэрлату их крепят жестким или скользящим способом. В первом варианте практически полностью исключена возможность взаимодействия между закрепленными элементами.

Крепление к мауэрлату: скользящее и жесткое

Для этого

используют металлические уголки для крепления нижней части стропил с дополнительной жесткой опорой на подшивной брус;
крепят на запил, выполненный на стропильной ноге и дополнительно фиксируют соединение, используя скобы, гвозди, проволоку.

Скользящее сопряжение элементов обеспечивает стропилам свободу перемещения в определенных пределах. Оно больше подходит для деревянных домов, так как исключает деформацию несущей системы при усадке дома. Выполняют его, используя «салазки», скобу, гвозди.

Крепление к коньку: встык и внахлест

Крепление к коньку выполняют:

соединением стропил встык, обрезав верхние края под определенным углом.
креплением на прогон по одному
соединением внахлест.

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

А про, то — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5— 2,7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — , а стропила, образующие стены мансарды, называют боковыми.
Коньковая доска или брус — обязательный элемент дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
Балки чердачного перекрытия применяются во всех вариантах мансарды — ими связывают стойки, и они же являются каркасом для устройства потолка.
Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно , нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами , которые снизят горючесть материала. Итак, для строительства понадобится:

Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата .
Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
Необрезная доска для настила чернового пола и некоторых крепежных элементов.
Проволока стальная отожженная диаметром 3— 4 мм — для скрепления между собой некоторых деталей.
Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
Металлический лист т олщиной не менее 1 мм — для вырезания накладок.
Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
– для термоизоляции кровли.
Гидроизоляционные и пароизоляционные мембраны.
Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты .

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

Если угол ската – мене 25°, то μ=1,0
При крутизне от 25 до 60° — μ=0,7
Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется .

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета ):

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу )

В таблице буквами указаны следующие зоны:

зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета .

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах ), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях ). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять : 1 кПа ≈ 100 кг/м² .

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
		1.0 кПа			1.5 кПа
высший	40×89	3.22	2.92	2.55	2.81	2.55	2.23
	40×140	5.06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7.66	6.25
3	40×89	3.06	2.78	2.31	2.67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная величина снеговой и ветровой нагрузки		2.0 кПа			2.5 кПа
высший	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5.69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5.90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
1 или 2	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
3	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5.18	4.48	3.66	4.68	4.06	3.31
	50×235	6.01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

Электродрель, шуруповерт .
Строительный уровень и отвес, рулетка, угольник.
Топор, стамеска, долото, молоток
Циркулярная пила, электролобзик, ножовка.
Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата , на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на на стеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент ст роения.

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр ст роения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис. А)

В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант пр именяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
Стойки должны быть расположены на одинаковом расстоянии от от меченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса , и только потом закрепляют капитально, с расчётом на будущие нагрузки.

Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

После их установки, к коньку и середине затяжки крепится бабка.
Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость , и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

Сначала устанавливаются боковые детали системы в сборе , а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее и сопутствующими им материалами.

Первым покрытием, которое должно быть закреплено сразу поверх ст ропил, станет гидроизоляционная и ветрозащитная пленка . ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
Сверху гидроизоляции, на стропила набивается контробрешетка , которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

Перпендикулярно контробрешетке закрепляются обрешетка , на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово , от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест . Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым . Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле— устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на на шем портале, там предусмотрен целый раздел , в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.
