Сечение жилы - одна из основных величин, позволяющих правильно выполнить электрическую проводку с учетом общей нагрузки на сеть.
Зная, какое сечение провода нужно для 6 квт, можно легко выбрать оптимальное по значениям кабельное изделие.
Материал проводника
Грамотный выбор материала для электрической проводки - это не только вопрос доступной цены, но и гарантия бесперебойной «доставки» электроэнергии, а также безопасность, пожарная устойчивость и надёжность в процессе эксплуатации.В настоящее время изготавливается порядка трёх сотен марок и несколько тысяч разновидностей проводника, различающихся по типу материала и другим техническим характеристикам.
Алюминий
Алюминий является мягким и легким, серебристо-белого цвета металлом, широко применяемым в производстве кабельных изделий. К наиболее значимым достоинствам алюминиевой проводки относятся:
- небольшой вес материала, что особенно актуально при необходимости выполнить монтаж линий электрической передачи на протяжении нескольких километров;
- доступная широкому кругу потребителей стоимость качественного кабельного изделия;
- устойчивость к окислению под негативным воздействием открытого воздуха и атмосферных явлений;
- наличие защитного слоя, возникающего на алюминии в процессе эксплуатации.
Алюминий не лишен и некоторых недостатков, ограничивающих сферы использования проводов такого типа. К минусам материала относится высокий уровень удельного сопротивления и предрасположенность к нагреву с ослаблением контакта. Пленка, образуемая на поверхности алюминия, снижает токовую проводимость, а сам металл в результате частого перегрева приобретает излишнюю хрупкость.
Как показывает практика использования алюминиевой электрической проводки, стандартный эксплуатационный ресурс составляет около четверти века, после чего требуется в обязательном порядке выполнить замену такой сети.

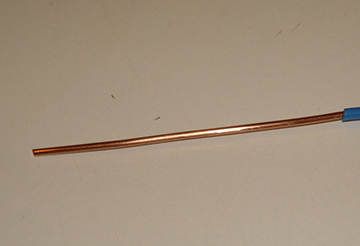

Медь
Электропроводка в жилых помещениях или промышленных зданиях чаще всего предполагает установку многожильных медных проводов.
Такой вариант отличается хорошей гибкостью и удобством эксплуатации.
Медные провода на порядок дороже алюминиевого кабеля, но такая электропроводка надежнее и значительно долговечнее. Кроме того, к преимуществам медных проводов относятся высокий уровень прочности и мягкость, что минимизирует риск поломки на сгибах и контактных соединениях, устойчивость к вредным коррозийным изменениям, а также отличную токовую проводимость.
Медные бронированные кабельные изделия ВБбШв характеризуются сдвоенной ПВХ-изоляцией и устойчивостью к возгоранию, благодаря чему такая проводка очень востребована в наружных работах.
Какое сечение провода нужно для 6 кВт нагрузки?
С целью грамотного , необходимо просчитать общую мощность всех эксплуатируемых электрических приборов.
Полноценная работоспособность значительной части бытовой техники потребует применения провода, выдерживающего нагрузку в 6 кВт или более.
В этом случае оптимальным станет вариант использования медного круглого провода, имеющего сечение не менее 2,5 мм и сдвоенную изоляцию.
Также в условиях таких показателей мощности допускается выполнение работ на основе медного круглого провода в виде скрученных жил и двойной изоляции.
Наличие алюминиевой проводки в домовладении, с целью обеспечения показателей мощности на уровне 6 кВт, потребует установки алюминиевого плоского провода сечением 4,0 мм с одинарной изоляцией.
Критерии выбора
Основные характеристики, на которые следует обратить внимание при выборе проводника, представлены материалом жил и их сечением, конструкцией, толщиной жильной изоляции и оболочки.
Качественное кабельное изделие в обязательном порядке имеет маркировку и сертификат соответствия.
Наиболее важные технические характеристики электрического провода для нагрузки 6 квт:
- Долговечность. Кабельные изделия с одинарной изоляцией эксплуатируются порядка 15 лет, а при наличии двойной - четверть века.
- Устойчивость к окислению. Алюминий относится к металлам, очень активно взаимодействующим с кислородом, что сопровождается образованием на поверхности тонкой пленки, ухудшающей токовую проводимость. Для изоляции контактов применяются специальные клеммники с токопроводящим пастообразным составом.
- Показатели прочности. Медное кабельное изделие способно многократно использоваться в режиме сгиба/разгиба. Медные провода выдерживают чуть менее сотни таких режимов, а алюминиевые - порядка десяти.
- Уровень удельного сопротивления. Данный показатель у медных кабельных изделий составляет 0,018 Ом*кв.мм/м, а алюминиевые провода имеют сопротивление 0,028 Ом*кв.мм/м.
Не меньшее значение имеет простота самостоятельного выполнения монтажных работ. В этом плане медные провода более удобны, так как не потребуют применения специальных элементов в виде оконцевателя, клеммника или болтового соединения.
Следует помнить, что медные кабельные изделия с сечением 2,5 мм 2 рассчитаны на 27 А, при этом толщина алюминиевой проводки не должна быть менее 4,0 мм 2 .
Расчет площади сечения
Грамотный выбор проводного сечения позволяет обеспечивать надежность и безопасность электрической проводки. Основной показатель, на котором базируется стандартный расчет площади жилы или её сечения - уровень длительно допустимой токовой величины.
Расчет сечения провода в соответствии с нагрузкой, предполагает суммирование мощности всех подключаемых электроприборов с выражением мощности в одинаковых единицах измерения - Вт или кВт.
Согласно полученным расчетам определяются оптимальные показатели сечения по табличным данным для 6 кВт:
- 27 А и 220 В - диаметр медного проводника 2,26 мм при сечении 4,0 мм 2 ;
- 15 А и 380 В - диаметр медного проводника 1,38 мм при сечении 1,5 мм 2 ;
- 26 А и 220 В - диаметр алюминиевого проводника 2,76 мм при сечении 6,0 мм 2 ;
- 16 А и 380 В - диаметр алюминиевого проводника 1,78 мм при сечении 2,5 мм 2 .
При выборе сечения нужно помнить, что несоответствие площади жилы токовым нагрузкам способно спровоцировать перегрев, плавление изоляции, замыкание и пожароопасную ситуацию.
Видео на тему
Когда электрический ток протекает по кабелю, часть энергии теряется. Она уходит на нагрев проводников из-за их сопротивления, с уменьшением которого возрастает величина передаваемой мощности и допустимый ток для медных проводов. Наиболее приемлемым проводником на практике является медь, которая имеет небольшое электрическое сопротивление, устраивает потребителей по стоимости и выпускается в широком ассортименте.
Следующим металлом с хорошей проводимостью является алюминий. Он дешевле меди, но более ломкий и деформируется в местах соединений. Прежде внутридомовые отечественные сети были проложены алюминиевыми проводами. Их прятали под штукатурку и надолго забывали об электропроводке. Электроэнергия преимущественно уходила на освещение, и провода легко выдерживали нагрузку.
С развитием техники появилось множество электроприборов, которые стали незаменимы в быту и потребовали большего количества электричества. Потребляемая мощность возросла и проводка перестала с ней справляться. Теперь стало немыслимо делать электроснабжение квартиры или дома без расчета электропроводки по мощности. Провода и кабели выбираются так, чтобы не было лишних затрат, а они полностью справлялись со всеми нагрузками в доме.
Причина нагрева электропроводки
Проходящий электрический ток вызывает нагрев проводника. При повышенной температуре металл быстро окисляется, а изоляция начинает плавиться при температуре от 65 0 С. Чем чаще она нагревается, тем быстрее выходит из строя. По этой причине провода выбирают по допустимому току, при котором не происходит их перегрев.
Площадь сечения проводки

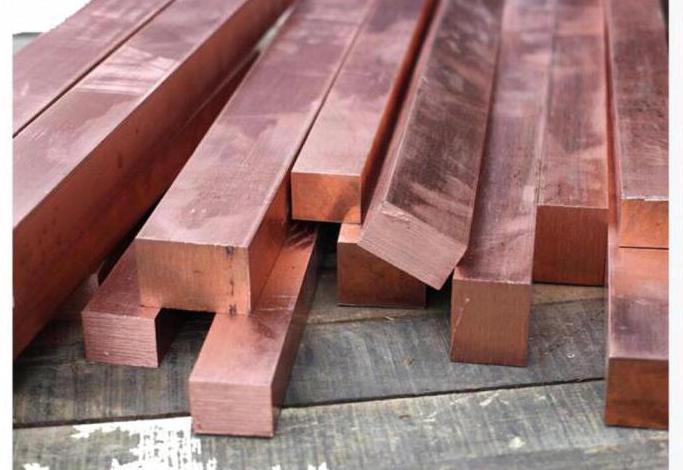

По форме провод выполняется в виде круга, квадрата, прямоугольника или треугольника. У квартирной проводки сечение преимущественно круглое. Шина медная устанавливается обычно в распределительном шкафу и бывает прямоугольной или квадратной.
Площади поперечных сечений жил определяются по основным размерам, замеряемым штангенциркулем:
- круг - S = πd 2 / 4;
- квадрат - S = a 2 ;
- прямоугольник - S = a * b;
- треугольник - πr 2 / 3.
В расчетах приняты следующие обозначения:
- r - радиус;
- d - диаметр;
- b, a - ширина и длина сечения;
- π = 3,14.
Расчет мощности в проводке
Мощность, выделяющаяся в жилах кабеля при его эксплуатации, определяется по формуле: P = I n 2 Rn,
где I n - нагрузочный ток, А; R - сопротивление, Ом; n - количество проводников.
Формула подходит при расчете одной нагрузки. Если к кабелю их подключено несколько, количество тепла рассчитывается отдельно для каждого потребителя энергии, а затем результаты суммируются.
Допустимый ток для медных многожильных проводов также рассчитывается через поперечное сечение. Для этого необходимо распушить конец, замерить диаметр одной из проволочек, посчитать площадь и умножить на их количество в проводе.
для разных условий эксплуатации
Сечения проводов удобно измерять в квадратных миллиметрах. Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.
В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.
Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.
Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:
- одножильный кабель в трубе длиной более 10 м: I = I n х 0,94;
- три в одной трубе: I = I n х 0,9;
- прокладка в воде с защитным покрытием типа Кл: I = I n х 1,3;
- четырехжильный кабель равного сечения: I = I n х 0,93.
Пример
При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм 2 . Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм 2 . Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.
Рассеивание тепла при работе кабеля
Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.
Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой - за замену кабеля.
Выбор сечения провода
Для типовой квартиры электрики особенно не задумываются о том, какие сечения проводки выбрать. В большинстве случаев используют такие:
- вводной кабель - 4-6 мм 2 ;
- розетки - 2,5 мм 2 ;
- основное освещение - 1,5 мм 2 .
Подобная система вполне справляется с нагрузками, если нет мощных электроприборов, к которым порой надо вести отдельное питание.
Отлично подходит для того, найти допустимый ток медного провода, таблица из справочника. В ней также приведены данные расчета при использовании алюминия.
Основой для выбора проводки является мощность потребителей. Если суммарная мощность в линиях от главного ввода P = 7,4 кВт при U = 220 В, допустимый ток для медных проводов составит по таблице 34 А, а сечение - 6 мм 2 (закрытая прокладка).
Кратковременные режимы работы
Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм 2 . При сечении выше 6 мм 2: I доп = I n ∙0,875/√Т п.в. ,
где Т п.в - отношение длительности рабочего периода к продолжительности цикла.
Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.
Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.
Как правильно выбрать вводной провод в квартиру?
Величина номинального тока на кабеле ввода в квартиру зависит от того, сколько подключено потребителей. В таблице приведены необходимые приборы и их мощность.
Силу тока по известной мощности можно найти из выражения:
I = P∙K и /(U∙cos φ), где K и = 0,75 - коэффициент одновременности.
Для большинства электроприборов, являющихся активной нагрузкой, коэффициент мощности cos φ = 1. У люминесцентных ламп, электродвигателей пылесоса, стиральной машины и др. он меньше 1 и его необходимо учитывать.
Длительно допустимый ток для приборов, приведенных в таблице, составит I = 41 - 81 А. Величина получается довольно внушительной. Всегда следует хорошенько подумать, когда приобретаешь новый электроприбор, потянет ли его квартирная сеть. По таблице для открытой проводки сечение входного провода составит 4-10 мм 2 . Здесь еще надо учитывать, как квартирная нагрузка повлияет на общедомовую. Возможно, что ЖЭК не позволит подключить столько электроприборов к стояку подъезда, где через распределительные шкафы под каждую фазу и нейтраль проходит шина (медная или алюминиевая). Их просто не потянет электросчетчик, который обычно устанавливается в щите на лестничной площадке. Кроме того, плата за перерасход нормы электроэнергии вырастет до внушительных размеров из-за повышающих коэффициентов.
Если проводку делать для частного дома, то здесь надо учитывать мощность отводящего провода от главной сети. Обычно используемого СИП-4 сечением 12 мм 2 может и не хватить для большой нагрузки.
Выбор проводки для отдельных групп потребителей
После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.
Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.
Для каждой розетки выбираются провода на 2,5 мм 2 . По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная - от Поэтому к коробке должны подходить провода на 4 мм 2 . Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм 2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.
На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.
На освещение идет провод на 1,5 мм 2 . Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.
Как рассчитать трехфазную проводку?
На расчет допустимого влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для будут меньше, чем для однофазной.
Для питания трехжильного кабеля при U = 380 В применяется формула:
I = P/(√3∙U∙cos φ).
Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.
Заключение
Для предупреждения перегрева проводников при длительной нагрузке следует правильно рассчитать поперечное сечение жил, от которого зависит допустимый ток для медных проводов. Если мощности проводника будет недостаточно, кабель преждевременно выйдет из строя.
В таблице приведены данные мощности, тока и сечения кабелей и проводов , для расчетов и выбора кабеля и провода , кабельных материалов и электрооборудования.
В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
Таблица выбора сечения кабеля по току и мощности с медными жилами| Медные жилы проводов и кабелей | ||||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
| Сечение токопро водящей жилы, мм 2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В - медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ |
|||||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | медных шин прямоугольного сечения (А) Schneider Electric IP30 |
|||||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 |
||||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 | |||||||||
Сечение электропроводки зависит от материала и нагрузки. Алюминий сейчас используется редко. Остаются только медь и композитный материал – алюмомедь, из которых производят электрическую проволоку. Величина сечения не всегда известна по следующим причинам: отсутствуют маркировки, не соответствует диаметр жилы указанному в сопроводительных документах.
Какие бывают виды кабелей и проводов
Провод и кабель
Для обозначения проводника часто применяют 2 понятия: провод и кабель. Их часто путают, хотя им присущи некоторые различия.
Провод представляет собой один проводник и делится на 2 группы: сплошной провод в изоляции или без нее, сплетенный из тонких проволочек гибкий провод.
Кабель состоит из группы жил, заключенных в отдельные и общую изоляции. Жилы могут быть сплошными (ВВГ, ВВГнг, NYM) или сплетенными (ПВС).
Материалы проводников
Количество передаваемой энергии зависит, прежде всего, от материала проводника. Им может быть один из следующих цветных металлов:
- Медь – малое электрическое сопротивление; высокая прочность и эластичность; легко сваривается и паяется; малое переходное сопротивление на контактах; высокая стоимость.
- Алюминий – легкий и дешевый материал; электропроводность в 1,7 раза ниже, чем у меди; легко деформируется; высокое переходное сопротивление окисленных поверхностей; сварка возможна в среде инертного газа, а для пайки требуются специальные припои и флюсы.
- Алюмомедь – композит с алюминиевой основой и медным покрытием; проводимость немного ниже, чем у меди; кабель и провод имеют меньший вес; недорогой материал.
Способы определения площади сечения проводов и жил мало чем отличаются. Прежде всего, нужно измерить диаметр проводников. Им обеспечивается надежная изоляция, которую необходимо удалить. Для этого есть 3 способа.
Приборы для измерений
В качестве приборов применяются микрометр и штангенциркуль. Обычно используют механические устройства, хотя есть и электронные с цифровым дисплеем. Один из этих приборов всегда найдется среди инструментов домашнего хозяина.
Чаще всего применяется штангенциркуль, подходящий для измерения провода в действующей сети, например, в щитке или розетке. Площадь сечения проводника находится так:
S Кр = 3.14D 2 /4,
где D – диаметр провода.
Замер диаметра делают не менее трех раз, при повороте кабеля на 120 0 . За результат принимается средняя величина.
Измерение диаметра провода штангенциркулем
При отсутствии приборов диаметр провода определяют с помощью линейки. Для этого у жилы очищают изоляцию и накручивают плотными витками вокруг карандаша (не менее 15 витков). Затем измеряют длину намотки и делят ее на количество витков. Витки должны быть ровно уложены и прилегать друг к другу без зазоров.
Измерение диаметра провода с помощью линейки
Делают несколько измерений с разных сторон. Тогда результат получится точней. Жилы большой толщины навить на карандаш не получится, а в магазине проверку можно произвести только после покупки продукции. Величину сечения можно определить по формуле или прибегнуть к таблице.
- Алюминий легко отличить от меди, которая имеет характерный насыщенный цвет. Вместо нее может быть сплав металлов, что легко определить по внешнему виду.
- При возникновении сомнений в материале и сроке давности проводника берется большее сечение. Правильность выбора после проверяется по нагреву провода при номинальной нагрузке. Если он не нагревается, значит, расчет верный.
- Кабель имеет в своем составе несколько жил. Для подбора необходимого сечения определяют диаметр индивидуально для каждой из них, а после объединяют между собой необходимое количество, чтобы получить нужную площадь:
S общ = S 1 + S 2 +…+S n ,
S общ – общее поперечное сечение,
S 1 , S 1 , S n – поперечные сечения отдельных проводников.
Многожильный провод
Кабель ПВС для подключения электроинструмента и электроприборов производится гибким, так как все жилы являются многопроволочными. Измерение диаметра жгута одновременно даст неправильный результат, поскольку внутри есть воздушные зазоры. Правильный принцип расчета тот же, что и для кабеля. Жилу следует распушить, пересчитать, сколько в ней проволочек, а затем измерить диаметр одной из них. Зная их общее количество в жиле, можно рассчитать общее сечение по предыдущей формуле. Только замеры лучше производить микрометром. Им удобней пользоваться, так как штангенциркуль легко продавливает тонкие проволочки.
Cегментный кабель
Кабель сечением до 10 мм 2 всегда выполняется круглым. Им всегда можно обеспечить бытовые нужды квартиры или частного дома. При большем сечении кабеля жилы ввода от наружной электросети делаются сегментными, которые сложно рассчитать. Удобно определять площадь сечения, когда есть готовая таблица расчета.
Для этого надо сначала измерить высоту и ширину сегмента.
Таблица расчета площади сегмента жилы кабеля
| Кабель | Площадь сечения сегмента, мм2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | ||
| Трехжильные секторные однопроволочные, 6(10) кВ | в | 5.5 | 6.4 | 7.6 | 9 | 10.1 | 11.3 | 12.5 | 14.4 |
| ш | 9.2 | 10.5 | 12.5 | 15 | 16.6 | 18.4 | 20.7 | 23.8 | |
| Трехжильные секторные многопроволочные, 6(10) кВ | в | 6 | 7 | 9 | 10 | 11 | 12 | 13.2 | 15.2 |
| ш | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |
| Четырехжильные секторные однопроволочные, до 1 кВ | в | - | 7 | 8.2 | 9.6 | 10.8 | 12 | 13.2 | - |
| ш | - | 10 | 12 | 14.1 | 16 | 18 | 18 | - | |
Расчет сечения жил
По мощности
Метод расчета является предпочтительным, так как в документации к приборам и на бирках к ним указывается количество средней и максимальной потребляемой мощности. Для проводки важно знать предельно допустимое значение. Стиральная машина может потреблять от десятков ватт при полоскании до 2,5 кВт в процессе нагрева. Кроме того, на одной жиле может быть несколько потребителей. Общую мощность определяют путем суммирования всех максимальных значений.
Средняя величина нагрузки в квартире не превышает 7,5 кВт для однофазной сети, где напряжение составляет 220 В. Сюда входят все электрические приборы и освещение. Им подбирается ближайший размер сечения кабеля в сторону увеличения мощности. Для медной жилы сечением 4 мм 2 соответствует 8,3 кВт. У алюминиевой жилы площадь составит 6 мм 2 на 7,9 кВт.
Выбирая сечение каждого проводника, следует учитывать возможное увеличение нагрузки в будущем. Поэтому обычно берут следующую по величине площадь в сторону увеличения.
В частных домах применяется трехфазное электроснабжение на 380 В, а большая часть электроприборов на это не рассчитана. Создать им напряжение 220 В можно подключением через нулевой провод с равномерным распределением нагрузки на все фазы. Трехфазная техника также учитывается. Это могут быть станки, насосы, котлы отопления.
Таблица соответствия сечения кабеля току и мощности
| Сечение токо- проводящих жил, мм | Медные жилы проводов и кабелей | |||
|---|---|---|---|---|
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 50 | 11 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 90 | 19,8 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 140 | 30,8 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
По току
Иногда мощность прибора не известна по следующим причинам: в характеристике нет значения мощности, а номинальный ток указан, отсутствует бирка и описание.
Поскольку ток с напряжением известны, мощность можно рассчитать следующим образом:
P = UI∙cos φ,
I – сила тока, А;
U – приложенное напряжение, В.
Если не известна величина тока, ее можно измерить, включив прибор в другом месте. Когда определена потребляемая мощность по формуле, таблица дает возможность сразу узнать требуемый размер кабеля. Приведенная таблица также показывает зависимость сечения проводника от величины тока.
По нагрузке
Расчет кабеля по токовой нагрузке необходим для защиты от перегрева. Если ток слишком большой для сечения кабеля, происходит перегрев, оплавление и разрушение изоляции.
Под предельно допустимой длительной нагрузкой подразумевается значение тока, который можно пропускать по кабелю в условиях прокладки достаточно долго без перегрева. При расчете суммируются все мощности приборов, подключенных на определенные жилы. Затем делается расчет по нагрузке для бытовых сетей:
I = P ∑ ∙K и /U – однофазная;
I = P ∑ ∙K и /(√3∙U) – трехфазная;
P ∑ – общая мощность потребителей;
По длине
Обычно требуется рассчитывать удлинители на большие расстояния. В условиях квартиры это не требуется, поскольку длина линий небольшая. Но везде необходимо оставлять запас, особенно для щитков, где подключается защита и нужна аккуратная укладка провода.
Кабель прокладывается следующим образом:
- Отмечаются места расположения подключений: розеток, автоматов, распределительных коробок, выключателей.
- Измеряются расстояния с помощью рулетки или специального ручного измерителя длины. Им удобней пользоваться, а результат получается более точный. После с запасом отрезается провод.
- Укладка и крепление провода производится с соблюдением требований .

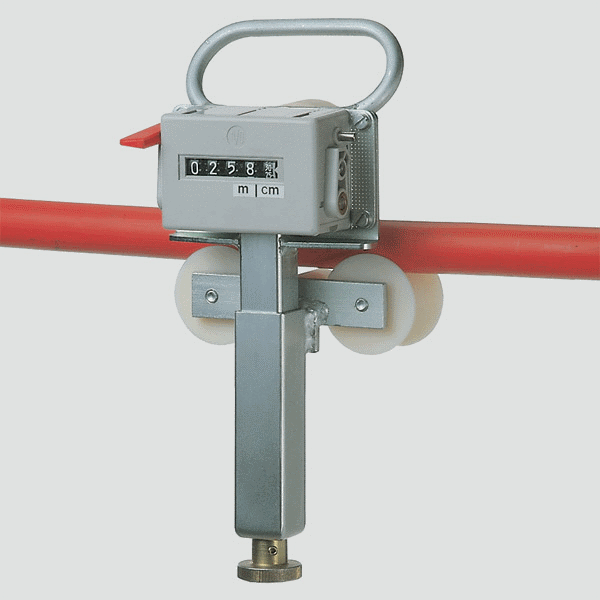

Измеритель длины кабеля
Любой проводник имеет электрическое сопротивление, на которое влияют факторы:
- выбор материала;
- сечение;
- длина.
Если величина падения напряжения превышает 5 %, то принимают меры по его снижению. Если выбрать проводник большего сечения, можно уменьшить сопротивление участка, определяемое из формулы:
p – удельное сопротивление (Ом·мм 2 /м);
R – общее сопротивление участка провода (Ом);
S – площадь сечения (мм 2);
L – длина участка провода (м).
При расчете следует учитывать, что ток идет по одной жиле, а возврат происходит по другой. Поэтому длину L удваивают. Несмотря на то, что сопротивление провода получается небольшим, им создается существенное падение напряжения. Если R = 0,5 Ом, то при силе тока в 20 А падение составит:
∆U = I·R = 20·0,5 = 10 В.
В процентном отношении это будет 10/220·100 = 4,5 %. Значение потерь получается близким к предельно допустимому.
В помещении необходимо учитывать различие между силовой и осветительной нагрузками. Для ламп можно брать сечение провода из меди на 1,5 мм 2 , а с розетками нужно быть осторожнее. Они наиболее нагружены на кухне и в ванной комнате, где постоянно включают микроволновку, электрическую плиту, стиральную машину, посудомойку, электроприборы. Нагрузку стараются распределить равномерно по розеточным группам, а провод подбирается сечением 4 мм 2 и даже больше. Под величину тока устанавливают соответствующие розетки и выключатели.
Сечение провода. Видео
Представленное ниже видео расскажет, как подобрать сечение провода наиболее оптимальным для каждой конкретной ситуации.
Расчет кабеля по длине и в поперечном сечении – важный процесс, не допускающий просчетов. Учитывать необходимо наибольшее количество факторов, доверяя только собственным расчетам. Они должны совпадать с тем, что показывает таблица справочника. Особые требования нужно выставлять качеству материалов проводки и характеристики подключаемых потребителей.
Определить какого сечения провода вам нужны — это только полдела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм 2 , а в реале — 3,6 мм 2 или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.
При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.
Как измерить диаметр жилы — взять штангенциркуль или микрометр
Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.
Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.
Линейка+стержень
Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.
Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.
Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.
Как измерять диаметр многожильного провода
Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).
Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.
Как вычислить по формуле
Так как сечение провода — круг, использовать будем формулу площади круга (на фото). Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,8 2 = 11.3354 мм 2 . Можно результат округлить — это будет 11,3 мм 2 . Внушительный кабель.
Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм 2 . Далее подставляем в формулу и получаем: 3,14 * 1,9 2 = 11.3354 мм 2 .
Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм 2 . Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.
Определение сечения провода по диаметру по таблицам
Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.
| Сечение проводника | Диаметр |
|---|---|
| 0,5 мм2 | 0,8 мм |
| 0,75 мм2 | 0,98 мм |
| 1,0 мм2 | 1,13 мм |
| 1,5 мм2 | 1,38 мм |
| 2,0 мм2 | 1,6 мм |
| 2,5 мм2 | 1,78 мм |
| 4,0 мм2 | 2,26 мм |
| 6,0 мм2 | 2,76 мм |
| 10,0 мм 2 | 3,57 мм |
Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм 2 . Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Случается, что указанные на бирке параметры завышены, т.е. реальное сечение проводников меньше.
Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.
Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм 2 . Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.
В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.
