Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот прибор точно измеряет и напряжение, и силу тока. Компактный, понятный, доступный каждому – он является частью хозяйственного инвентаря домовитого хозяина. Как пользоваться мультиметром вы узнаете, прочитав нашу статью.

В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно сделать при помощи одного многофункционального устройства – мультиметра.

Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.

Внешнее строение и функции

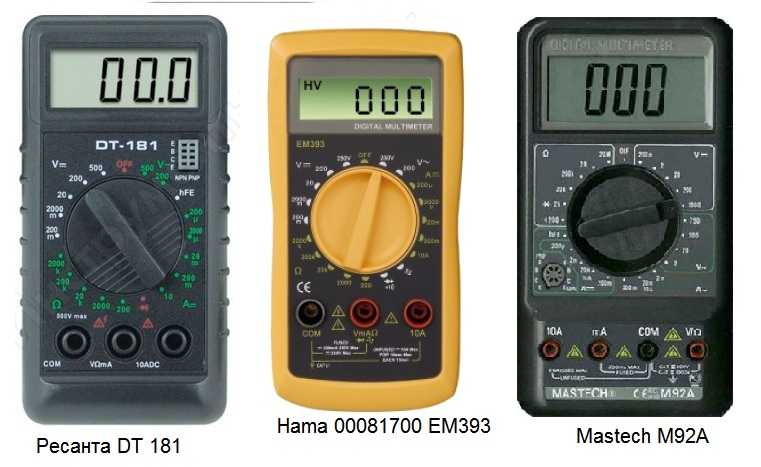

Внешний вид аналогового и цифрового мультиметров отличаются незначительно. В большей степени эти отличия заключаются в раздичии экранов показаний.

У аналогового устройства табло содержит шкалу измерений, градуированную для разных режимов работы, и стрелку.

Цифровой вариант имеет ЖК-экран, на котором отображаются показания измерений в любом режиме работы устройства. У разных моделей экран может быть монохромный (2 цвета) и цветной. Минимальное число разрядов показаний – 4.

Увеличение числа разрядов не означает повышения точности. Точность, как погрешность, указывается в характеристиках прибора. На дисплее отображается выбранный режим, заряд батареи, для отрицательных значений предусмотрен знак «минус».

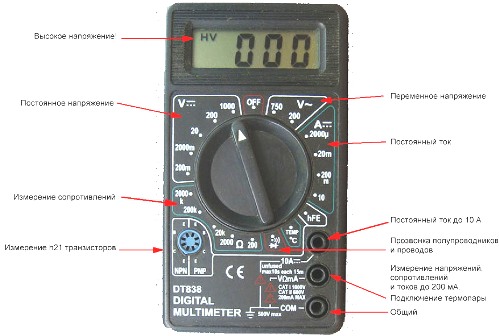

Под окном показаний расположен многопозиционный переключатель, положение которого определяет виды и пределы измерений.

1. Для измерения переменного напряжения следует повернуть ручку до положения ACV (англ. alternating current voltage - напряжение переменного тока).
2. В режиме DCA (англ. direct current amperage - сила постоянного тока) устройство позволяет измерить постоянный ток.
3. Переключатель в положении DCV позволит определить показатель постоянного напряжения.
4. Указатель на значке «Ω» – прибор готов измерять сопротивление, т.е. работает, как омметр.

В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на передней панели позволяют подключить их к прибору для осуществления замеров.

Черный провод (его еще называют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» или «COM». Минусовый провод используется во всех режимах и для любых допустимых значений. Красный провод следует вставить в гнездо, помеченное знаком «+». Это гнездо предназначено для измерений во всех режимах, в диапазоне до 10А.

Третье гнездо, расположенное сверху или слева, используется для измерения постоянных токов больших значений (более 10А).

На передней панели может быть указано максимально допустимое значение измерений, например, «МАХ 600V».

Питает прибор батарейка типа «Крона».

Строение электронного мультиметра

Внешний вид прибора изменялся с момента его изобретения. Необходимость использования нескольких приборов и неудобство от ношения отдельных измерителей стала причиной появления в 1920 году первого карманного авометра.

Повсеместно используемые современные цифровые многофункциональные устройства имеют множество модификаций.

Внутреннее наполнение менялось с развитием технологий.

В основе современного цифрового универсального тестера – контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает специальный блок, оценивающий входящее напряжение.

Принцип работы основан на сравнении двух сигналов: входного и опорного.

Наличие встроенных резисторов позволяет путем падения напряжения измерять ток.

Напряжение измеряется через прямое подключение к сети.

При подаче тока на резистор измеряется сопротивление.

Изменение предельных значений измерений возможно благодаря резисторным делителям.

Положение переключателя

1. Прибор выключен, если переключатель находится в положении OFF.
2. Для измерения переменного напряжения используется режим, обозначенный на панели знаком ACV или «~». Обычно в этом режиме предусмотрены 2 значения – 200 и 600 или 200В и 750В.
3. Диапазон доступных значений постоянного тока: 200 мкА, 2000 мкА, 20 мА, 200 мА, размещен под знаком DCA или «=».
4. hFE – режим для измерения коэффициента усиления по току транзистора.
5. Измерить значение сопротивления (режим «Ω») можно в диапазоне от 200 Ом до 2000 кОм.
6. Постоянное напряжение доступно для измерений в значениях 200 мВ, 2000 мВ, 20 В, 200 В, 600 В. На панели диапазон обозначен как «DCV».

Измерения

Среднестатистическим мультиметром можно измерить:

• Напряжение сети.
• Напряжение аккумулятора.
• Силу тока.
• Сопротивление.
• Частоту тока.
• Температуру.
• Емкость конденсатора.

Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает многофункциональный измерительный прибор.

ВАЖНО. До начала измерений необходимо центральную ручку провернуть до максимального значения измеряемого показателя. Это позволит избежать поломок прибора и получить предельно точные результаты измерений.

Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного прибора и безошибочное определение показаний:

• Не следует измерять высокие токи и напряжения бытовым мультиметром – он может выйти из строя.
• Необходимо своевременно менять источник питания.
• До начала измерений необходимо убедиться, что установленный режим измерений соответствует предстоящим действиям.
• После завершения работ важно отключить прибор.
• Не следует производить замеры в условиях повышенной влажности.

ВАЖНО. Аналоговые устройства не применяются для измерения переменных напряжений и токов, поскольку требуют подключения к сети в соответствии с полярностью. Цифровые мультиметры решают эту проблему путем автоматического определения полярности.

Выбирать многофункциональный измеритель следует, исходя из потребностей. Набор функций и характеристик, включая подсветку экрана, точность измерений, будут определять модель и стоимость устройства. Для бытовых нужд можно выбрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет профессиональное устройство высокой точности.

Как измерить сопротивление мультиметром?

Измерение электрического сопротивления многофункциональным тестером основано на законе Ома: I (сила тока)=U (напряжение)/R (сопротивление), т.е. сила тока прямо пропорциональная напряжению и обратно пропорциональна сопротивлению. Для расчетов используется напряжение источника питания – 9 В. Измерение силы тока на участке цепи, к границам которого приложены щупы, позволяет получить расчетное значение сопротивления.

Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» – сектор «Ω».

До начала измерений следует проверить работоспособность устройства:

• если закоротить концы щупов, на экране появятся нулевые значения;
• при размыкании щупов, показания на экране равны 1.

ВАЖНО. До начала измерений сопротивления необходимо обеспечить отсутствие в сети напряжения.

Порядок измерений следующий:

1. Щупы закрепить на резисторе, номинал которого неизвестен.
2. Переключатель переместить в одно из положений сектора.
3. Если измеряемое сопротивление больше выбранного в диапазоне, на экране высветится значение 1. Следует сдвинуть переключатель на одно значение в сторону увеличения.

В случае измерения сопротивления, ошибка в выборе начального значения из предлагаемого диапазоне не станет причиной поломки устройства.

Как измерить силу тока?

Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему. При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение.

Постоянный ток

Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.

Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

Порядок действий следующий:

1. Ручку переключателя установить в режим DCA на максимальное значение диапазона.
2. Щупы последовательно закрепить на исследуемом участке электросети.
3. Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после максимального, значение, и произвести замер.
4. Если на экране устройства появилась 1, значит, выбранное значение предела ниже измеряемого – следует установить ручкой переключателя значение выше.

ВАЖНО. Для получения данных о силе тока свыше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, необходимо установить красный щуп в гнездо 10ADC.

Переменный ток

Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».

До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.

ВАЖНО. Работы, связанные с переменными токами, относятся к опасным. Необходимы повышенное внимание и соблюдение правил техники безопасности.

Измерение напряжения

Одним из наиболее востребованных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи измеряют автомобилисты, напряжение в сети проверяют при перебоях в работе электрических приборов.

Учитывая, что напряжение – это разница потенциалов между двумя точками, для определения переменного напряжения щупы устройства необходимо подключить параллельно прибору, напряжение которого оценивается.

Как измерить напряжение, например, аккумуляторной батареи:

1. Подключить щупы.
2. Установить переключатель на максимальное значение в секторе ACV.
3. Удерживая щупы за изолированные участки, прикоснуться оголенными концами к разным контактам батареи.
4. Зафиксировать результаты измерений в вольтах, отображаемые на экране.
5. Если показания не точны, следует изменить значение предельного измерения путем перемещения ручки переключателя на оптимальное значение из предлагаемого диапазона.

Для измерения постоянного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не обязательно, поскольку при обратном подключении на экране будет отображено отрицательное значение.

Прозвонка проводов с помощью мультиметра

Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

1. Обесточить электрическую цепь.
2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
4. Последовательно проверять небольшие участки цепи до выявления обрыва.

Заключение

Контроль напряжения в электрической сети дома или квартиры позволит избежать поломки дорогостоящей бытовой техники или возместить ущерб, если скачки напряжения были зафиксированы многофункциональным измерителем. Контроль заряда автомобильной батареи гарантирует стабильный запуск двигателя.

Мультиметр стал надежным и простым помощником во многих жизненных ситуациях: от бытовых вопросов до конструкторских решений.

Домашнему мастеру периодически необходимо провести измерения параметров цепей. Проверить какое напряжение на данный момент в сети, не перетерся ли кабель и т.д. Для этих целей есть небольшие приборы — мультиметры. При небольших размерах и стоимости они позволяют измерить различные электрические параметры. О том как пользоваться мультиметром и поговорим дальше.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

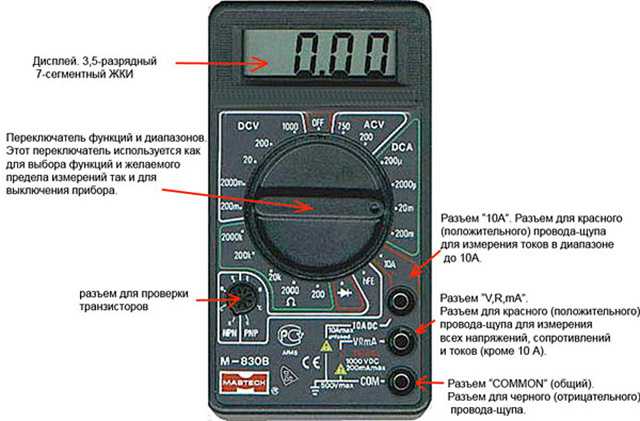

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

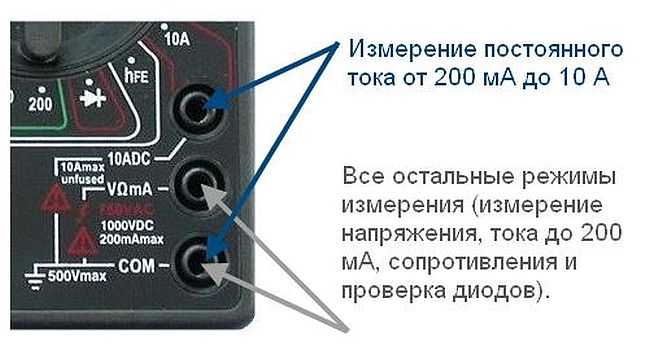

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Измерения

Пользование электронным тестером удобно тем, что не надо искать нужную шкалу, считать деления, определяя показания. Они высветятся на экране с точностью до двух знаков после запятой. Если измеряемая величина имеет полярность, то отобразится и знак «минус». Если минуса нет, значение измерения положительное.

Как измерить сопротивление мультиметром

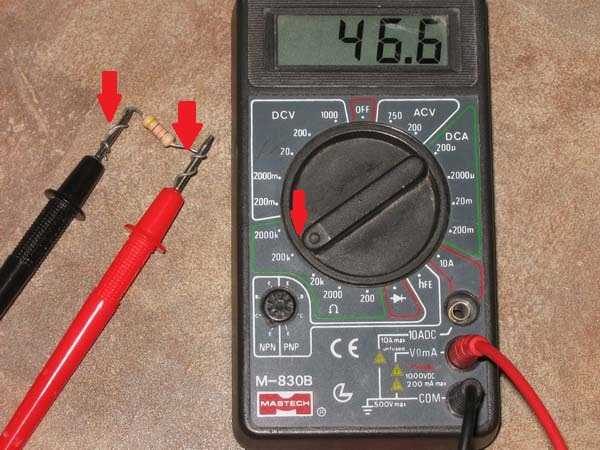

Для измерения сопротивления переводим переключатель в зону обозначенную буквой Ω. Выбираем любой из диапазонов. Один щуп прикладываем к одному входу, второй — к другому. Те цифры, которые высветятся на дисплее и есть сопротивление измеряемого вами элемента.

Иногда на экране отображаются не цифры. Если «выскочил» 0, значит надо изменить диапазон измерений на меньший. Если высветились слова «ol» или «over», стоит «1», диапазон слишком мал и его надо увеличить. Вот и все хитрости измерения сопротивления мультиметром.

Как измерить силу тока

Чтобы выбрать режим измерения необходимо сначала определиться ток постоянный или переменный. С измерением параметров переменного тока могут быть проблемы — этот режим есть далеко не на всех моделях. Но порядок действий вне зависимости от типа тока одинаков — меняется только положение переключателя.

Постоянный ток

Итак, определившись с типом тока, выставляем переключатель. Далее надо решить, в какое гнездо подключать красный щуп. Если даже приблизительно не знаете какие значения стоит ожидать, чтобы случайно не спалить прибор, лучше сначала установить щуп в верхнее (крайнее левое в других моделях) гнездо, которое подписано «10 А». Если показания будут небольшими — менее 200 мА, переставите щуп в среднее положение.

Точно также дело обстоит и с выбором диапазона измерений: сначала выставляете самый максимальный диапазон, если он оказывается слишком большим, переключаете на следующий меньший. Так до тех пор, пока не увидите показания.

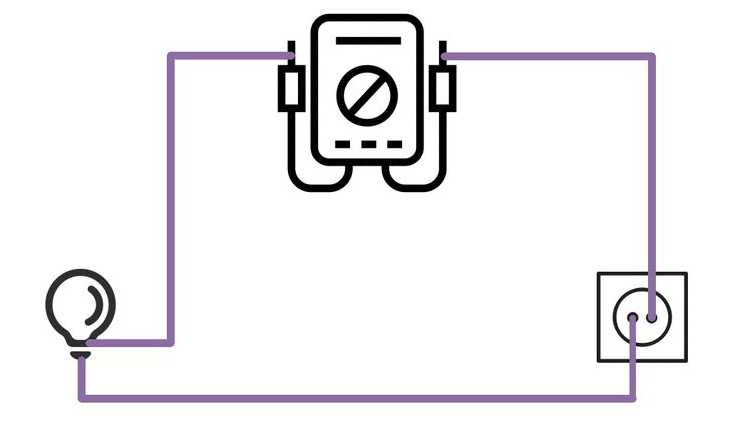

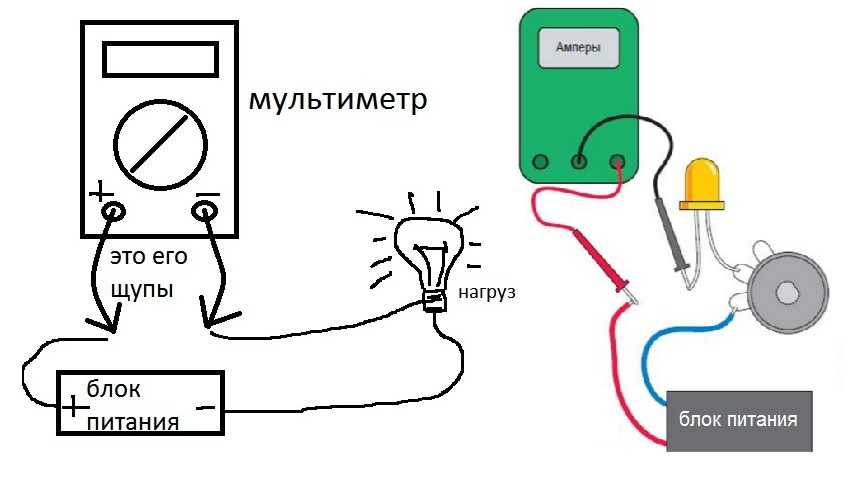

Для измерения силы тока прибор должен включаться в разрыв цепи. Схема подключения дана на рисунке. В данном случае важно красный щуп устанавливать на «+» источника питания и черным касаться следующего элемента цепи. Не забывайте при измерении, что питание в есть, работайте аккуратно. Не касайтесь руками неизолированных концов щупа или элементов цепи.

Переменный ток

Испробовать режим измерения переменного тока можно на любой нагрузке, подключенной к бытовой электросети и определить таким образом потребляемый ток. Так как и в данном режиме прибор необходимо включать в разрыв цепи, с этим могут возникнуть сложности. Можно, как на фото ниже сделать специальный шнур для измерений. На одном конце шнура вилка, на другом — розетка, один из проводов разрезать, на концы прикрепить два разъема WAGO. Они хороши тем, что позволяют также зажать щупы. После того, как измерительная схема собрана, приступаем к измерениям.

Переводите переключатель в положение «переменный ток», выбирайте предел измерения. Учтите, что превышение пределов может вывести прибор из строя. В лучшем случае сгорит плавкий предохранитель, в худшем — повредится «начинка». Потому действуем по предложенной выше схеме: сначала ставим максимальный предел, потом постепенно уменьшаем. (не забываем про перестановку щупов в гнездах).

Теперь все готово. Сначала к розетке подключаем нагрузку. Можно настольную лампу. Вилку вставляем в сеть. На экране появляются цифры. Это и будет потребляемый лампой ток. Таким же образом можно измерить потребляемый ток для любого устройства.

Измерение напряжения

Напряжение также бывает переменным или постоянным, соответственно, выбираем требуемое положение. Подход к выбору диапазона тут такой же: если не знаете чего надо ожидать, ставите максимальный, постепенно переключая на меньшую шкалу. Не забывайте проверять правильно ли подключены щупы, в те ли гнезда.

В данном случае измерительный прибор подключается параллельно. Для примера можно измерить напряжение аккумулятора или обычной батарейки. Выставляем переключатель в положение режим измерения постоянного напряжения, так как ожидаемое значение знаем, выбираем подходящую шкалу. Далее щупами касаемся батарейки с двух сторон. Цифры на экране и будут тем напряжением, которое выдает этот элемент питания.

Как пользоваться мультиметром для измерения переменного напряжения? Да точно также. Только правильно выбрать предел измерений.

Прозвонка проводов с помощью мультиметра

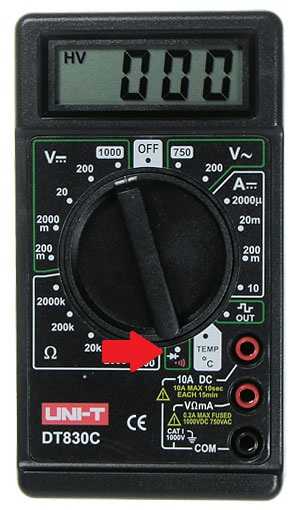

Эта операция позволяет проверить целостность проводов. На шкале находим знак прозвонки — схематическое изображение звука (смотрите на фото, но там режим двойной, а может быть только знак прозвонки). Такое изображение выбрано потому, что если провод целый, прибор издает звук.

Ставим переключатель в нужное положение, щупы подключены как обычно — в нижнее и среднее гнездо. Прикасаемся одним щупом к одному краю проводника, другим — к другому. Если слышим звук, провод целый. В общем, как видите, пользоваться мультиметром несложно. Все легко запомнить.

Как пользоваться амперметром. Как пользоваться вольтметром и амперметром

Многопредельные приборы

Измерительный прибор, электрическую схему которого можно переключать для измерения интервалов измеряемой величины, называется многопредельным.

В многопредельные амперметры внутрь прибора вмонтированы шунты, в случае вольтметра - добавочные сопротивления. Многопредельные приборы могут иметь одну или несколько шкал.

В случае одной шкалы приходиться делать пересчет прибора для различных пределов напряжения или силы тока. Например, имеем многопредельный амперметр, который имеет пределы для измерения силы тока от 0 до 3 мА, от 0 до 9 мА и от 0 до 30 мА, и его шкала имеет 300 делений. Если прибор включен на работу в диапазоне от 0 до 3 мА, то при отсчете по прибору, равному 210 делений, ток через прибор равен

где - переводной коэффициент данного диапазона,

где - максимальное значение величины, которую можно измерить при данном включении прибора (в дано случае),N - число, стоящее против последнего деления прибора (), таким образом.

Если прибор включен на диапазон от 0 до 9 мА, то,и.

Особого обсуждения заслуживает вопрос о погрешностях измерений электроизмерительных приборов. Первый возможный источник ошибок - это ошибки, допускаемые при снятии показаний прибора. Помимо этого, каждый прибор вносит погрешности, обусловленные невозможностью абсолютно точно проградуировать прибор при изготовлении и получить абсолютно одинаковые показания при повторных измерениях в одинаковых условиях.

Как известно, оценку точности измерений можно производить по абсолютной или относительной погрешности. Абсолютная погрешность ΔА показаний электроизмерительного прибора обычно имеет примерно одинаковое значение, как в начале шкалы прибора, так и в ее конце, следовательно, относительная погрешность уменьшается по мере приближения значения измеряемой величины к наибольшему значению, которое доступно измерению с помощью данного прибора. Поэтому при наличии нескольких измерительных приборов одинаковой точности с различными диапазонами измерений или при возможности изменения пределов измерения с помощью переключения встроенных в прибор шунтов или дополнительных сопротивлений, следует использовать прибор, у которого отклонение стрелки будет во второй половине шкалы.

Точность электроизмерительных приборов характеризуется отношением абсолютной погрешности к максимальному значениюизмеряемой с помощью данного прибора величины, выраженным в процентах:

Эта величина называется приведенной погрешностью прибора. По приведенной погрешности электроизмерительные приборы делятся на классы точности, о которых говорилось выше.

Класс точности прибора можно определить следующим образом: например, допускаемая погрешность прибора +0,2А, номинальное (наибольшее) значение шкалы 5А, тогда получаем:

т.е. прибор 4 класса.

Правила пользования амперметром и вольтметром

По условным обозначениям на шкале определяют систему прибора.

Обращают внимание на то, чтобы измеряемая физическая величина (ток, напряжение) не превышала предельного значения шкалы.

Устанавливают прибор в соответствии с указаниями на его шкале (Таблица 4.5)

Невключенный прибор должен показывать нуль, в противном случае произвести регулировку с помощью специального корректора.

Амперметр включают в цепь последовательно, а вольтметр параллельно тому участку цепи, на котором измеряется напряжение.

Studfiles.net

Измерение постоянного и переменного тока амперметром (ампервольтметром)

Величина потребления тока была названа именем французского математика и физика Андре-Мари Ампера. С тех пор нет в мире ни одной электротехники, у которой бы эта основная характеристика ни измерялась бы в амперах.

Сила ампера

Для информации. Сила ампера, с которой магнитное поле действует на проводник, является векторной величиной. Она имеет взаимно перпендикулярное направление вектору индукции. Для визуального представления взаимодействия физических величин ниже приведена картинка.

Прибор, который измеряет силу ампера, называется амперметром. В зависимости от пределов измерения, шкала такого прибора градуируется в микро-, милли-, кило,- амперах.

Виды приборов

Приборы классифицируются по роду тока, принципу действия, классу точности.

Род тока

Переменный

Устройство амперметра, подключаемое последовательно в электрическую цепь, пропускает через себя полный рабочий ток. При этом сопротивление амперметра должно быть достаточно низкое. Этот фактор заложен в основу принципа действия электрического измерителя.

Важно! Амперметр нельзя подключать параллельно в цепь, только последовательно. Ибо весь электроток потечет через него, в результате чего прибор может перегореть.

Амперметр переменного тока

В идеале прибор должен иметь нулевые сопротивление и падение напряжения, тогда потери мощности в электроустройстве будут равны нулю. Но такие идеальные условия практически недостижимы. Фактически, чем меньше импеданс, тем лучше совместимость устройств.

Постоянный

В низковольтных цепях с аккумуляторной батареей токи обычно измеряются высокочувствительными мини-устройствами – гальванометрами. Гальванометр – это устройство, используемое для обнаружения тока в цепи. При этом само устройство работает как электропривод. Оно производит вращательное движение указателя в ответ на электроток, протекающий через катушки в постоянном магнитном поле.

Измеритель силы ампера

Поскольку гальванометр является очень чувствительным инструментом, он не может измерять тяжелые токи. Чтобы преобразовать гальванометр в амперметр, используют очень слабое сопротивление, известное как «шунтирующее». Последнее подключается параллельно к гальванометру. Значение шунта регулируется таким образом, чтобы большая часть силы ампера проходила через шунт. Таким образом, гальванометр преобразуется и тогда может измерять тяжелые токи без полного отклонения. Вот что такое гальванометр. Также он служит базовым блоком ампервольтметра и других измерителей.

Принцип действия

Аналоговые

Магнитоэлектрические

Принцип работы стрелочного амперметра основан на взаимодействии проводника с магнитным полем. Проводник, прикрепленный к движущейся системе, представляет собой всем известную подвижную катушку. Соединенный с пружиной указатель перемещается по шкале под воздействием магнитоэлектрических сил. На картинке изображен схематически магнитоэлектрический прибор с элементами:

1. магнитом,
2. катушкой,
3. осью,
4. пружинами,
5. стрелкой,
6. шкалой.

Схема амперметра магнитоэлектрического

Такой прибор не универсален, поскольку используется только для измерения постоянного тока. Область применения магнитоэлектрических приборов широко распространяется на сферы промышленности и образования (в качестве компонентов лабораторных установок).

Преимущества:

• наличие линейной шкалы,
• низкое энергопотребление,
• высокая точность.

К сведению. Основной недостаток заключается в высокой стоимости.

Электромагнитные

Схема электромагнитных измерителей несложная. В корпусе могут находиться несколько сердечников (либо один), установленных на оси. В отличие от магнитоэлектрических моделей:

• в составе не имеют движущейся катушки;
• обладают меньшей чувствительностью и, следовательно, более низкой точностью.

Преимущества:

• С их помощью измеряются как постоянный, так и переменный ток. Это делает электроустройства универсальными и значительно расширяет сферу их применения;
• Низкозатратное энергопотребление при функционировании;
• Высокая чувствительность и точность измерений.

Электродинамические

Электродинамический амперметр устроен несколько более сложным образом, нежели предыдущие электроустройства. В нем есть две катушки: одна – неподвижная, а вторая – подвижная.

Приборы этого типа могут быть использованы для измерения как постоянного, так и переменного тока. Другим преимуществом является отсутствие ошибки гистерезиса. Основными недостатками являются низкий коэффициент вращающего момента, высокие потери на трение, выше, чем в других измерительных приборах.

Ферродинамические

Приборы аналогичны электродинамическим устройствам, но отличаются от них усиленным магнитным полем неподвижной обмотки за счет ферромагнитного магнитопровода. За счет этого увеличивается вращающий момент, повышается чувствительность, ослабляется влияние внешних магнитных полей, и уменьшается потребление электроэнергии.

На заметку. Точность ферродинамических измерителей невысокая.

Цифровые амперметры

Цифровые амперметры – это электроустройства без движущихся частей. В основе их принципа действия лежит использование интегратора для преобразования измеряемой физической величины в ее цифровой эквивалент. Многие цифровые аппараты имеют точность более чем 0,1 процента.

Цифровой амперметр постоянного тока бывает разного номинала: от 1 А до 200 А. Принцип действия электроустройства основан на падении напряжения.

Цифровое устройство

Класс точности

Класс точности представляет собой обобщенную характеристику, определяемую пределами допускаемых погрешностей измерения.

Как пользоваться амперметром

Имея дело с электротоком, следует предпринять все меры предосторожности для избежания травм вследствие короткого замыкания цепи. Для этого необходимо:

• выполнять работу в сухих местах;
• не допускать попадания влаги на электрическую цепь и электроприбор.

Важно! Перед выполнением работ следует ознакомиться со схемой электроснабжения, чтобы не допустить ошибок. Подключают в цепи постоянного тока плюс к положительному и минус отрицательному разъему устройства. Если схема с переменным током, то порядок подключения не имеет значения.

Подключение измерителя

Многие думают, что для измерения высоких токов нужно купить новый прибор или изменить конструкцию старого. Но ничего подобного, можно сделать из имеющегося устройство с необходимым диапазоном. Для этого применяют один из способов:

• параллельно подключают шунт сопротивления;
• включают электроприбор в цепь с применением трансформатора.

Амперметры – это модифицированные гальванометры. Они делятся по роду тока, принципу действия и классу точности. Принцип работы амперметра со стрелочным указателем заключается в отклонении стрелки линейной шкалы на величину, пропорциональную силе ампера. Для расширения своими руками диапазона измерения постоянного или переменного тока используйте трансформаторы или дополнительные шунты. В многопредельных ампервольтметрах, вольтметрах применяют более одного шунтирующего резистора.

Видео

elquanta.ru

Как пользоваться мультиметром

Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот прибор точно измеряет и напряжение, и силу тока. Компактный, понятный, доступный каждому - он является частью хозяйственного инвентаря домовитого хозяина. Как пользоваться мультиметром вы узнаете, прочитав нашу статью.

Введение

В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов - все это можно сделать при помощи одного многофункционального устройства – мультиметра.

Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.

Внешнее строение и функции

Внешний вид аналогового и цифрового мультиметров отличаются незначительно. В большей степени эти отличия заключаются в раздичии экранов показаний.

У аналогового устройства табло содержит шкалу измерений, градуированную для разных режимов работы, и стрелку.

Цифровой вариант имеет ЖК-экран, на котором отображаются показания измерений в любом режиме работы устройства. У разных моделей экран может быть монохромный (2 цвета) и цветной. Минимальное число разрядов показаний - 4.

Увеличение числа разрядов не означает повышения точности. Точность, как погрешность, указывается в характеристиках прибора. На дисплее отображается выбранный режим, заряд батареи, для отрицательных значений предусмотрен знак «минус».

Под окном показаний расположен многопозиционный переключатель, положение которого определяет виды и пределы измерений.

1. Для измерения переменного напряжения следует повернуть ручку до положения ACV (англ. alternating current voltage - напряжение переменного тока).
2. В режиме DCA (англ. direct current amperage - сила постоянного тока) устройство позволяет измерить постоянный ток.
3. Переключатель в положении DCV позволит определить показатель постоянного напряжения.
4. Указатель на значке «Ω» - прибор готов измерять сопротивление, т.е. работает, как омметр.

В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на передней панели позволяют подключить их к прибору для осуществления замеров.

Черный провод (его еще называют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» или «COM». Минусовый провод используется во всех режимах и для любых допустимых значений. Красный провод следует вставить в гнездо, помеченное знаком «+». Это гнездо предназначено для измерений во всех режимах, в диапазоне до 10А.

Третье гнездо, расположенное сверху или слева, используется для измерения постоянных токов больших значений (более 10А).

На передней панели может быть указано максимально допустимое значение измерений, например, «МАХ 600V».

Питает прибор батарейка типа «Крона».

Строение электронного мультиметра

Внешний вид прибора изменялся с момента его изобретения. Необходимость использования нескольких приборов и неудобство от ношения отдельных измерителей стала причиной появления в 1920 году первого карманного авометра.

Повсеместно используемые современные цифровые многофункциональные устройства имеют множество модификаций.

Внутреннее наполнение менялось с развитием технологий.

В основе современного цифрового универсального тестера - контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает специальный блок, оценивающий входящее напряжение.

Принцип работы основан на сравнении двух сигналов: входного и опорного.

Наличие встроенных резисторов позволяет путем падения напряжения измерять ток.

Напряжение измеряется через прямое подключение к сети.

При подаче тока на резистор измеряется сопротивление.

Изменение предельных значений измерений возможно благодаря резисторным делителям.

Положение переключателя

1. Прибор выключен, если переключатель находится в положении OFF.
2. Для измерения переменного напряжения используется режим, обозначенный на панели знаком ACV или «~». Обычно в этом режиме предусмотрены 2 значения - 200 и 600 или 200В и 750В.
3. Диапазон доступных значений постоянного тока: 200 мкА, 2000 мкА, 20 мА, 200 мА, размещен под знаком DCA или «=».
4. hFE – режим для измерения коэффициента усиления по току транзистора.
5. Измерить значение сопротивления (режим «Ω») можно в диапазоне от 200 Ом до 2000 кОм.
6. Постоянное напряжение доступно для измерений в значениях 200 мВ, 2000 мВ, 20 В, 200 В, 600 В. На панели диапазон обозначен как «DCV».

Измерения

Среднестатистическим мультиметром можно измерить:

• Напряжение сети.
• Напряжение аккумулятора.
• Силу тока.
• Сопротивление.
• Частоту тока.
• Температуру.
• Емкость конденсатора.

Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает многофункциональный измерительный прибор.

ВАЖНО. До начала измерений необходимо центральную ручку провернуть до максимального значения измеряемого показателя. Это позволит избежать поломок прибора и получить предельно точные результаты измерений.

Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного прибора и безошибочное определение показаний:

• Не следует измерять высокие токи и напряжения бытовым мультиметром - он может выйти из строя.
• Необходимо своевременно менять источник питания.
• До начала измерений необходимо убедиться, что установленный режим измерений соответствует предстоящим действиям.
• После завершения работ важно отключить прибор.
• Не следует производить замеры в условиях повышенной влажности.

ВАЖНО. Аналоговые устройства не применяются для измерения переменных напряжений и токов, поскольку требуют подключения к сети в соответствии с полярностью. Цифровые мультиметры решают эту проблему путем автоматического определения полярности.

Выбирать многофункциональный измеритель следует, исходя из потребностей. Набор функций и характеристик, включая подсветку экрана, точность измерений, будут определять модель и стоимость устройства. Для бытовых нужд можно выбрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет профессиональное устройство высокой точности.

Как измерить сопротивление мультиметром?

Измерение электрического сопротивления многофункциональным тестером основано на законе Ома: I (сила тока)=U (напряжение)/R (сопротивление), т.е. сила тока прямо пропорциональная напряжению и обратно пропорциональна сопротивлению. Для расчетов используется напряжение источника питания – 9 В. Измерение силы тока на участке цепи, к границам которого приложены щупы, позволяет получить расчетное значение сопротивления.

Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» - сектор «Ω».

До начала измерений следует проверить работоспособность устройства:

• если закоротить концы щупов, на экране появятся нулевые значения;
• при размыкании щупов, показания на экране равны 1.

ВАЖНО. До начала измерений сопротивления необходимо обеспечить отсутствие в сети напряжения.

Порядок измерений следующий:

1. Щупы закрепить на резисторе, номинал которого неизвестен.
2. Переключатель переместить в одно из положений сектора.
3. Если измеряемое сопротивление больше выбранного в диапазоне, на экране высветится значение 1. Следует сдвинуть переключатель на одно значение в сторону увеличения.

В случае измерения сопротивления, ошибка в выборе начального значения из предлагаемого диапазоне не станет причиной поломки устройства.

Как измерить силу тока?

Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему. При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение.

Постоянный ток

Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.

Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

Порядок действий следующий:

1. Ручку переключателя установить в режим DCA на максимальное значение диапазона.
2. Щупы последовательно закрепить на исследуемом участке электросети.
3. Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после максимального, значение, и произвести замер.
4. Если на экране устройства появилась 1, значит, выбранное значение предела ниже измеряемого - следует установить ручкой переключателя значение выше.

ВАЖНО. Для получения данных о силе тока свыше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, необходимо установить красный щуп в гнездо 10ADC.

Переменный ток

Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».

До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.

ВАЖНО. Работы, связанные с переменными токами, относятся к опасным. Необходимы повышенное внимание и соблюдение правил техники безопасности.

Измерение напряжения

Одним из наиболее востребованных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи измеряют автомобилисты, напряжение в сети проверяют при перебоях в работе электрических приборов.

Учитывая, что напряжение – это разница потенциалов между двумя точками, для определения переменного напряжения щупы устройства необходимо подключить параллельно прибору, напряжение которого оценивается.

Как измерить напряжение, например, аккумуляторной батареи:

1. Подключить щупы.
2. Установить переключатель на максимальное значение в секторе ACV.
3. Удерживая щупы за изолированные участки, прикоснуться оголенными концами к разным контактам батареи.
4. Зафиксировать результаты измерений в вольтах, отображаемые на экране.
5. Если показания не точны, следует изменить значение предельного измерения путем перемещения ручки переключателя на оптимальное значение из предлагаемого диапазона.

Для измерения постоянного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не обязательно, поскольку при обратном подключении на экране будет отображено отрицательное значение.

Прозвонка проводов с помощью мультиметра

Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

1. Обесточить электрическую цепь.
2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
4. Последовательно проверять небольшие участки цепи до выявления обрыва.

Заключение

Контроль напряжения в электрической сети дома или квартиры позволит избежать поломки дорогостоящей бытовой техники или возместить ущерб, если скачки напряжения были зафиксированы многофункциональным измерителем. Контроль заряда автомобильной батареи гарантирует стабильный запуск двигателя.

Мультиметр стал надежным и простым помощником во многих жизненных ситуациях: от бытовых вопросов до конструкторских решений.

RemBoo » Электрика » Как пользоваться мультиметром - 3 в 1 (вольтметр, амперметр, омметр)

remboo.ru

Как пользоваться амперметром

Электрический ток является мерой того, насколько быстро или медленно проходят электроны через электрическую цепь. Измеряется ток в "амперах", или сокращенно "А". Для измерения силы тока в электрическом устройстве используется прибор, называемый "амперметром", при этом электрическая цепь разрывается, в нее подключается амперметр, и измеряется ток, протекающий через него. Существуют также приборы, называемые "мультиметрами", которые также позволяют измерять электрический ток, но кроме этого с их помощью можно определять и другие величины, такие как напряжение и сопротивление. Прежде чем приступить к измерениям, проверьте, имеете ли вы дело с постоянным (DC) или переменным (AC) током в вашем приборе или источнике тока. Постоянный ток, например от батарейки, всегда течет в одном направлении; переменный ток, текущий в бытовой сети, меняет свое направление. Процесс измерений прост, если вы знаете тип тока и имеете необходимые инструменты. Шаги 1 Откройте устройство, чтобы были видны входящие и выходящие контакты; вы увидите по меньшей мере 2 провода, положительный (красный) и отрицательный (черный). Также может быть и провод заземления, обычно окрашенный в зеленый цвет. 2 Переключите измерительный прибор в положение AC (переменный ток) или DC (постоянный ток), в зависимости от того, какой ток вы собираетесь измерить. 3 Разорвите соединение цепи с источником, отсоединив проволоку от него. При этом отметьте, какой вход соответствует плюсу, а какой -- минусу. 4 Поместите зонды амперметра на входы источника тока, при этом, если у вас источник постоянного тока, не перепутайте положительный и отрицательный входы. 5 Снимите показания амперметра. 6 Если первое значение слишком мало, уменьшите диапазон прибора для большей точности. Для лучшей сохранности амперметра пользуйтесь наименьшим диапазоном, достаточным для корректных измерений. При измерениях амперметр замыкает цепь, и электрический ток течет через него. Для получения верных показаний убедитесь в том, что все контакты правильно подсоединены. Во избежание удара током используйте зонды, заключенные в резиновую оболочку. Предупреждения Помните, что вы имеете дело с электрическим током, и предпримите все меры предосторожности для избежания повреждений и удара током; для этого работайте в сухом месте и не допускайте попадания влаги на электрическую цепь и измерительный прибор. Ни в коем случае не подсоединяйте амперметр к основной электрической сети в доме, например, к контактам распределительного щита. Перед работой удостоверьтесь в том, с каким типом цепи вы имеете дело (переменный или постоянный ток), поскольку от этого будет зависеть, куда подключать положительный и отрицательный разъемы прибора. Если ток постоянный, обязательно подключайте плюс к плюсу и минус к минусу. Если же вы имеете дело с переменным током, порядок подключения не важен. Что вам понадобится Источник питания или электроприбор для тестирования Амперметр или мультиметр Отвертка и плоскогубцы (желательно с резиновыми ручками) Заглушки для проводов (если понадобится сменить их)

ves-mir.3dn.ru

Как измерять силу тока в электрической цепи амперметром самостоятельно

С какой целью может потребоваться замер силы тока? Какова для нас полезность от того, что станет известным количество заряженных частиц, протекающих через единицу сечения в единицу времени? Польза есть, и ценной этой информации велика!

При использовании только лишь амперметра можно быстро узнать правильность монтажа и избегнуть издержек на смену или починку испорченного электрооборудования. Показания амперметра подскажут: имеется ли в схеме короткое замыкание или другие утечки и неполадки. Знание тока потребления не станет лишним, при выборе того или иного предохранителя.

Характеристики тока

Постоянный ток характеризуют два основные параметра - сила тока и напряжение. Сила тока - это, просто число частиц, которые двигаются в проводнике в определенном направлении. Чем больше этих частиц, тем больше работа электрического тока.

Силу тока измеряют в амперах (необходимо знать, что микроампер - одна миллионная ампера, миллиампер - одна тысячная часть ампера).

Силу тока измеряют - амперметром. Амперметр необходимо включать в последовательно с токоприемником.

Кроме постоянного тока существует переменный ток. Переменный ток со временем меняет свои направление и амплитуду. Генераторы электроэнергии вырабатывают переменный ток. Переменный ток изменяется во времени по синусоидальному закону. Для его характеристики имеются дополнительные параметры -амплитуда и частота.

Приборы для измерения силы тока

Мультиметр это - специальный измерительное устройство, выполняющее ряд функций. В малом комплекте это: омметр, вольтметр, амперметр. Для простых задач более всего годятся миниатюрные модели мультиметров с цифровой шкалой.В современных экземплярах легкодоступны следующие функции:

• Измерение постоянного/переменного напряжения от 400 мВ до 1000 В;
• Измерение постоянного/переменного тока от 42 пА до 10 А;
• Прозвонка -замер электрического сопротивления с оповещением о низком сопротивлении цепи;
• Измерение сопротивления? испытание диодов - испытание целостности полупроводниковых диодов и установление их «прямого напряжения»;
• Замер электрической емкости, замер электрической индуктивности, температур;
• Замер частоты сигнала гармонического.

Замер силы постоянного тока состоит в определении его значения и полярности. Для проведения прямых замеров постоянного электротока нередко употребляются магнитоэлектрические амперметры. По сопоставлению с другими амперметрами амперметры магнитоэлектрические – гарантируют наибольшую точность измерений и обладают максимальной чувствительностью.

Спектр значений измеряемых токов для амперметров магнитоэлектрической схемы располагается в пределах от 10-7 А до 50А (при измерении токов больше 0,05А используются внутренние шунты). Для замера значительных постоянных токов(от 50А до многих килоампер) применяются килоамперметры с наружными шунтами и магнитоэлектрические амперметры. Для замеров малых токов (в пределах от 10-12А) часто применяются магнитоэлектрические гальванометры.

Замер постоянного тока с увеличенной точностью делается косвенным способом. Для этого типовой резистор подключается в цепь измеряемого тока и на нем с помощью высокоточного цифрового вольтметра или компенсатора измеряется падение напряжения. Точно так же (применяя преобразование ток-напряжение) действуют цифровые и электронные аналоговые амперметры

Методика замеров

Что бы замерить силу постоянного тока, нужно один вывод амперметра, тестера или мультиметра подключить к плюсовой клемме аккумулятора или выводу питания трансформатора, а второй вывод- к проводу, подключенному к токоприемнику. После включения режима измерения постоянного тока с запасом по верхнему максимальному пределу- совершать замеры.

Необходимо работать аккуратно, т.к. при размыкании действующей цепи появляется дуга, значение которой увеличивается совместно с силой тока.

Для того что бы замерить ток для токоприемников, подключаемых прямо в розетку или к электрокабелю от домашней электросети, измерительное устройство переключается в режим замеров переменного тока с запасом по верхнему пределу. Далее прибор включаются в разрыв фазного провода.

Профессиональные электрики используют для замера силы тока токоизмерительные клещи.Они нечасто поставляются в одном корпусе с мультиметром.

Измерять ими элементарно - подключаем и переводим в режим замера переменного тока, далее разводим находящиеся сверху усы и пропускаем вовнутрь фазный провод, после этого следим что бы они плотно легли к друг другу и выполняем замеры.

Правила безопасности

Работу с электроизмерительными инструментами можно проводить только лицам имеющим группу по электробезопасности не ниже третьей, или под контролем этих лиц.

Необходимо иметь медицинскую аптечку и уметь ею пользоваться.

Небезопасное и вредоносное действие электротока, электромагнитных полей и электрической дуги приводит к тяжелым последствиям.

Ступень опасности и вредоносного действия на человека поражающих факторов электротока, лежит в зависимости от:

• Величины напряжения и рода тока;
• Частоты колебаний электротока;
• Пути прохождения электротока чрез тело пострадавшего человека;
• Длительности воздействия электротока на организм пострадавшего человека;

При возникновении несчастных случаев с людьми, обесточивание участке электроцепи для избавления пострадавшего от поражающего действия электрического тока необходимо совершать немедленно, не дожидаясь предварительного разрешения.

www.proterem.ru

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при своими руками. К примеру, если , можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Слово мультиметр складывается из двух слов: multi - много и meter - измерения, измерительный прибор. Эти определения можно найти в англо-русском словаре multitran, и поэтому, с полной уверенностью можно сказать, что мультиметр это множество измерительных приборов «упакованных» в одну небольшую коробочку. Все эти измерительные приборы предназначены для измерений в электрических цепях, и начать рассказ об электрических измерениях, не вспомнив закон Ома, было бы непростительно.

В школьных учебниках про закон Ома для участка цепи написано так: «Ток в цепи (I) прямо пропорционален напряжению (U), и обратно пропорционален сопротивлению (R)». Все, кто занимается электричеством серьезно, знают эту фразу как Отче наш. И то сказать, не зная закон Ома - сиди дома.

Если закон Ома записать в виде математической формулы, то получится совсем просто: I=U/R.

Это закон Ома для участка цепи, которым мы здесь и ограничимся. Для получения правильных результатов следует в формулу подставлять значения тока в Амперах, напряжения в Вольтах, сопротивления в Омах. Первые буквы заглавные, поскольку единицы измерения произошли от фамилий ученых, открывших эти законы.

Правда, не возбраняется подставлять, например, сопротивление в килоомах (1 КОм = 1000 Ом), тогда ток получится в миллиамперах (1 мА = 0,001 А). Такой подстановкой в слаботочных цепях пользоваться приходится достаточно часто.

Простейшая электрическая цепь, показанная на рисунке 1, состоит из источника напряжения, соединительных проводов, выключателя и нагрузки. Но на примере этой цепи можно увидеть все, что упоминается в законе Ома, все, что можно измерить с помощью приборов, ознакомиться с подключением амперметра, вольтметра и омметра.

Рисунок 1. Простейшая электрическая цепь

Много приборов для простых измерений

Показанная на рисунке 2 электрическая цепь питается от источника постоянного тока - гальванической батареи, поэтому амперметр и вольтметр должны быть предназначены для измерения в цепях постоянного тока. Если же питание даже такой простой схемы осуществляется переменным током (220В, выключатель, лампочка), то и приборы потребуются переменного тока. Получается, что понадобится целая куча приборов, даже при столь простой схеме!

Эта простая схема показана для того, чтобы освежить в памяти способы подключения приборов. Более подробно об измерении токов и напряжений можно прочитать в статье .

Избавиться от такого количества приборов очень просто: все приборы собрать в одном корпусе и с помощью переключателей к каждому из них подключать одну и ту же измерительную стрелочную головку. Такие приборы когда-то назывались комбинированными или авометрами - АмперВольтОмметр.

Еще одно название этих приборов тестер, от английского test - проверка, проба, поскольку точность измерений такими приборами невелика. Как правило, это приборы 4-го класса точности, т.е. погрешность измерений, составляет 4%, что вполне достаточно для большинства практических целей.

В настоящее время стрелочные тестеры, не то что ушли на покой, но применяются достаточно редко, хотя в некоторых случаях, без них просто не обойтись. Но многие, в основном старые специалисты, предпочитают пользоваться именно стрелочными авометрами. Ну, это кто к чему привык. Вот так, потихоньку, мы подошли к современному комбинированному прибору - мультиметру.

Современный цифровой мультиметр

В отличие от антикварных авометров - тестеров, мультиметр стал прибором цифровым, на упаковочной коробке так и написано «Цифровой мультиметр». Это не от того, что показания выводятся в виде цифр, отличие заключается в самом принципе работы. Измеряемая величина, напряжение, ток или сопротивление с помощью аналого-цифрового преобразователя (АЦП) переводится в цифровой код, который затем показывается на цифровом жидкокристаллическом индикаторе.

Кроме, собственно, результатов измерений, на индикаторе может показываться дополнительная информация: состояние заряда батареи (когда батарею пора менять, на дисплее появляется мигающее изображение батарейки) и предупреждение об измерении высоких напряжений. Мультиметры, при небольших габаритах и незначительной цене, обладают высокой точностью измерений, что обеспечило им заслуженную популярность у пользователей.

Проще всего разобраться с устройством и работой прибора, когда он находится в руках. Но, коль скоро, такой возможности нет, то вполне подойдет и картинка с изображением прибора. Достаточно сделать фотографию и снабдить ее пояснительными надписями. Подобная фотография показана на рисунке 3 (для увеличения нажмите на рисунок) .

Рисунок 3. Внешний вид цифрового мультиметра D838

Зачем и кому нужен мультиметр

Мультиметры серии D83X, являются бюджетным вариантом - при минимальной стоимости имеется набор всех, или почти всех режимов работы, которыми пользуется большинство электриков, электронщиков и просто те, кому приходится общаться с электричеством от случая к случаю. Существуют, конечно, и более дорогие модели, имеющие дополнительные пределы измерений и различные эксплуатационные удобства.

Прежде всего, это возможность измерения емкости конденсаторов и индуктивности катушек. Некоторые мультиметры имеют даже режим измерения частоты, правда, он, как правило, ограничен частотами звукового диапазона, до 20КГц. Практически все мультиметры, включая бюджетный вариант, имеют режим измерения коэффициента усиления маломощных транзисторов, но пользуются им не особо часто.

К дополнительным опциям можно также отнести подсветку шкалы (а как же еще проводить измерения ночью?) и кнопку сохранения последнего результата измерений. Такое запоминание дает возможность записать результат в блокнот или в предварительно напечатанную таблицу. Собственно, весьма полезное свойство.

Показанный на рисунке 3 мультиметр DT838 в качестве приятного дополнения, имеет режим измерения температуры: если просто включить мультиметр в этот режим, то с помощью внутреннего температурного сенсора можно наблюдать за температурой в рабочем помещении.
