Как подключить от коробки двойной выключатель. Информационно-строительный портал олдмикс. Установка проходного двухфазного выключателя

Схема подключения двухклавишного выключателя может вызвать трудности у многих неподготовленных людей. Однако, в действительности все очень легко и просто. Убедиться в этом вы можете ознакомившись с детальным руководством по монтажу и подключению представленным в данной статье. Придерживаясь его вы без труда сможете не только разобраться в схеме, но и выполнить самостоятельный монтаж своими руками. представлена в виде пошаговой фото инструкции с подробными комментариями и пояснениями, что делает ее максимально доступной и понятной даже для обычных неподготовленных людей.

Двойной выключатель довольно удобен в системе управления освещением, так как позволяет с одного места распоряжаться светом на два направления. Самый распространенный пример такого использования - двухклавишный выключатель установленный для включения света в раздельных ванной комнате и туалете. Так же, двухклавишные выключатели света используются для управления отдельными группами ламп освещения в многорожковых люстрах, но в последнее время эта мода начала уходить в прошлое, так как довольно сильно поменялся рынок осветительного оборудования, в современных люстрах двойной выключатель заменил дистанционный пульт управления.

В нашем примере, мы рассмотрим схему подключения двухклавишного выключателя и ее последовательный монтаж для двух комнат. В максимально компактном виде будет представлено то, что обычно находиться под штукатуркой на удаленном друг от друга расстоянии. Так же, разберем на наглядном примере, как подключить двухклавишный выключатель света.

Монтаж предустановочных элементов схемы

Начнем с установки распределительной коробки. В последующих этапах монтажа в ней мы соберем все необходимые для выполнения схемы провода, а затем, соединим их жилы в определенной последовательности.

Так же, нам понадобиться защитное устройство, которое будет защищать цепь освещения от токов короткого замыкания и перегрузок. Обычно, оно устанавливается в силовом квартирном щитке, но в нашем случае, для большей наглядности, установим его на рейку рядом со схемой.

Теперь, монтируем подрозетник , в него мы установим двухклавишный выключатель.

Каким образом производиться реальный монтаж, вы можете посмотреть на нашем сайте в соответствующих инструкциях, и .

Основные элементы подготовлены, переходим к монтажу провода.

Прокладка проводов необходимых для выполнения схемы двухклавишного выключателя

Первым, монтируем питающий провод, он будет подключен к устройству защиты. В нашем примере используется провод марки 3*1,5 - трехжильный, с сечением жил 1,5 квадрата. Трехжильный провод является универсальным, так как третья жила по необходимости может быть использована, например для заземления светильника.

Внимание! Если на вашем подходящем проводе присутствует напряжение, пред проведением всех работ его нужно обязательно отключить, после чего, дополнительно убедиться в его отсутствии на жилах используя .

Теперь, прокладываем провод, который будет питать распределительную коробку, от устройства защиты до коробки.

Концы проводов приходящих на распределительную коробку необходимо оставлять с запасом 10-15 сантиметров.
На подрозетнике также необходим запас провода, 10 сантиметров будет достаточно.

Следующим, монтируем провод на светильник первой комнаты.

Все необходимые провода, для выполнения схемы подключения двухклавишного выключателя, смонтированы.

Подключение устройств защиты, управления и освещения

Начнем, с монтажа устройства защиты осветительной цепи. Для нашего примера используется двухполюсный автоматический выключатель, номинал следует рассчитывать для каждого отдельного случая индивидуально, так как мощность освещения везде будет разная. Где то будет только одна лампа на 150 Вт, а в другом случаем несколько прожекторов мощностью 3 кВт.

Используемый нами провод имеет двойную изоляцию, общую наружную и внутреннюю, отдельную для каждой жилы.

Аккуратно, не повредив внутреннюю изоляцию жил, снимаем наружный слой. Сначала, с провода питающего устройство защиты.

Затем, с провода отходящего на распределительную коробку.

Отмеряем необходимую для подключения длину провода. Лишнее откусываем. Затем, снимаем изоляцию с жил и подключаем провода в клеммы. Провод имеет различную цветовую окраску каждой жилы.

Синюю жилу определим для передачи нуля;
Желтую с зеленой полосой - для заземления;
Оставшуюся жилу используем для передачи фазы. В нашем случае, на подходящем к автомату проводе фаза белая с черной полосой, а на отходящем на распределительную коробку - просто белая.

Выполняя подключение, внимательно проследите затем, чтобы верхние провода подходящие на автомат соответствовали по расцветке нижним. Наверху, фаза слева, внизу должна быть то же слева. Наверху, ноль справа, соответственно и внизу должен быть справа.

Жилы заземления в нашем примере мы использовать не будем, но в принципе, их можно применить для передачи заземления к соответствующим контактам светильников. Если конечно оно конструктивно предусмотрено в системе электроснабжения вашего дома.

Многие светильники имеют металлический корпус и в их конструкции предусмотрен заземляющий контакт. Особенно это актуально в помещениях с повышенной влажностью.

Изолируем неиспользованные жилы заземления и убираем в сторону, чтобы не мешались.

Переходим к подключению двухклавишного выключателя.

Зачищаем провода, снимаем наружную изоляцию.

Теперь, разберем как подключить двойной выключатель света.

В нашем примере используется выключатель с втычными контактами.

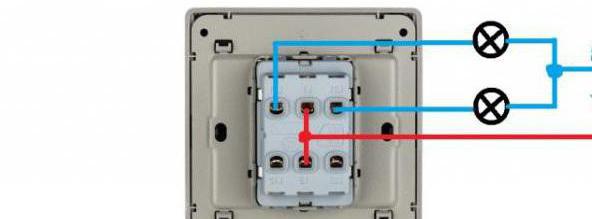

Поворачиваем механизм задней стороной. Как видно, на ней вы изображена схема подключения конкретного выключателя. Как правило, такая схема есть на всех устройствах управления освещением, но встречаются и исключения. Подключение двухклавишных выключателей различного исполения очень подробно описаны в инструкции .

Следуя условным обозначениям схемки выключателя подключаем провода. В нашем случае "L" - подходящая фаза, а две стрелки внизу фазы отходящие.

Напомню, в нашем примере для передачи фазы мы выбрали жилу белого цвета. На выключателе для нее предусмотрен соответствующий контакт, для конкретной модели он обозначен буквой "L", контакт подходящей питающей фазы.

Две оставшихся жилы провода подключаем в отходящие контакты, на данной модели они обозначенные стрелками, с них фаза по команде клавиш будет подаваться на светильник первой или второй комнаты, либо на обе комнаты сразу.

Выключатель подключен. Устанавливаем его в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть .

Продолжим. Элемент управления освещением установлен, осталось смонтировать светильники. В нашем пример они представлены в виде двух патронов с лампочками.

Подготавливаем провода первого и второго светильников к подключению. Снимаем наружную изоляцию, отмеряем необходимое количество провода, зачищаем жилу для подключения. Как правило, светильники комплектуются стандартными пластиковыми клеммами, для подключения через них потребуется примерно 0,5 сантиметра голой жилы провода

Подключаем светильник первой комнаты, он же патрон.

Затем, светильник второй комнаты.

Провода заземления в нашем примере не используются, поэтому их изолируем.

И убираем в сторону, что бы не мешались.

Все элементы схемы установлены. Теперь, переходим к непосредственной сборке схемы.

Соединение жил проводов в схему двухклавишного выключателя

Сборку схемы начинаем с питающего провода.

Снимаем с него наружную изоляцию.

Затем, подготавливаем следующий конец провода, идущий с распределительной коробки на двухклавишный выключатель.

С помощью ножа зачищаем по 4 сантиметра изоляции каждой жилы обоих проводов.

Далее, согласно схемы, фаза должна прийти на выключатель. Поэтому, соединяем две белые жилы питающего провода и провода идущего на выключатель между собой. А затем, скручиваем их по часовой стрелке, сначала от руки, затем протягиваем плоскогубцами. По учебнику скрутка должна составлять 5-7 витков, лишнее откусываем.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как является наиболее наглядным для понимания и восприятия принципа выполнения схемы. В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21.

К разрешенным методам соединения жил проводов относятся:

опрессовка;
сварка;
пайка;
винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Продолжим. Первое соединение жил проводов выполнено.

Жила заземления питающего провода в конкретно в нашем примере не пригодиться, поэтому изолируем ее с помощью изоляционной ленты.

Теперь, подготавливаем провод идущий на светильник первой комнаты. Снимаем изоляцию провода и зачищаем жилы.

Соединяем фазный белый провод светильника первой комнаты, с одним из отходящих проводов двухклавишного выключателя, возьмем синий провод.

Жилу заземления провода идущего на светильник первой комнаты мы так же не используем, поэтому ее изолируем.

Подготавливаем провод светильника второй комнаты, снимаем изоляцию, зачищаем жилы.

Изолируем жилу заземления.

Соединяем белый фазный провод светильника второй комнаты, с отходящим желто-зеленым проводом выключателя.

Убираем все ненужные изолированные жилы заземления в распределительную коробку.

У нас остались не соединенными три нулевые жилы, две с двух светильников и одна с провода питающего распределительную коробку. Соединяем их между собой.

Схема подключения двухклавишного выключателя готова. Вкручиваем лампочки в светильники.

И переходим к испытанию схемы.

Подаем напряжение. Включаем автоматический выключатель, для чего переводим рычажок управления в верхнее положение.

Напряжение подано. Теперь, произведем тестовое управление освещением комнат. Переводим первую клавишу выключателя в положение "включено", напряжение подается на первый светильник, в результате чего загорается свет в первой комнате.

Переводим первую клавишу выключателя в положение "выключено", свет в первой комнате погас. Теперь, проверяем работу второй клавиши выключателя, для этого переводим ее в положение "включено", напряжение поступило на светильник второй комнаты, свет загорелся.

Переводим вторую клавишу выключателя положение "выключено" свет во второй комнате погас. Произведем последнее испытание. Переводим первую и ворую клавиши одновременно в положение "включено", свет загорается в двух комнатах.

Переводим обе клавиши в положение "выключено", свет погас в первой и второй комнате. Тестирование окончено, схема работает правильно.

Выключаем напряжение, для чего переводим рычажок автоматического выключателя в положение вниз.

С помощью изоляционной ленты изолируем скрутки.

Одеваем рамку на выключатель.

Схема готова к эксплуатации.

Рисунок. Схема подключения двойного выключателя.

Для выполнения схемы подключения двойного выключателя мы использовали:

Материал

рейка крепления автомата (Din - рейка) - 1 шт.;
двухполюсный автоматический выключатель - 1 шт.;
распределительная коробка - 1 шт.;
светильники (для нашего примера патроны с лампами)- 2 шт.;
подрозетник - 1 шт.;
двухклавишный выключатель - 1 шт.;
провод ВВГнгП - количество необходимого провода зависит размеров каждой конкретной комнаты;
изоляционная лента - 1 шт.;
крепежная перфорированная лента - необходимое количество зависит от метража провода;
дюбель-гвозди.

Инструмент

крестовая отвертка (шуруповерт);
плоская отвертка (шуруповерт);
индикатор напряжения;
плоскогубцы;
кусачки;

Выполнив схему подключения двухклавишного выключателя своими руками мы сэкономили:

- 200 рублей;
установка и подключение двухполюсного автоматического выключателя - 300 рублей;
монтаж и подключение распределительной коробки внутренней установки - 550 рублей;
установка и подключение потолочных светильников (450 рублей за 1 светильник) - 900 рублей;
монтаж подрозетника внутренней установки (кирпичная стена) - 200 рублей;
монтаж двухклавишного выключателя скрытой установки - 150 рублей;
прокладка провода открыто не выше 2 метров (1 метр - 35 рублей), для примера возьмем 2 метра - 70 рублей;
прокладка провода открыто выше 2 метров (1 метр - 50 рублей), для примера возьмем 8 метров - 400 рублей;
штробление стен 8 метров (1 метр - 120 рублей) - 960 рублей.

Итого 3730 рублей

*Расчет предоставлен для скрытой электропроводки

Как подключить двойной выключатель на две лампочки?

Прежде чем приступить к монтажу схемы необходимо подготовиться, а именно. Купить качественный выключатель, соответствующий вашим требованиям: цвет, дизайн, с подсветкой, бес шумное включение и так далее …

Внимательно ознакомится с особенностью расположения контактов выключателя. На некоторых выключателях на задней стороне изображается схема контактов выключателя, какой вывод является общим, а какие нормально разомкнутые при выключенном положении.

Если вывода выключателя не обозначены, их можно определить прозвонкой например, лампочка + батарейка или электронным прибором мультиметром, установив его на звуковое оповещение.

У двойного выключателя имеется три вывода, общий вывод, на него приходит фаза с распред коробки и два вывода которые отключаются и подключаются к фазному выводу при нажатии на клавиши.

Если один щуп прибора установить на общий вывод выключателя, а вторым щупом по очереди касаясь двух других выводов, то прибор будет сигнализировать замкнутую цепь при условии включенного положения выключателя, при выключенном положении прибор не должен, ни чего показать.

Разобравшись с принципом работы выключателя, готовим рабочее место, материал, инструмент и самое главное позаботится о собственной безопасности.

Отключить вводной автоматический выключатель (предохранитель, пробки) обесточить рабочие место, убедится, что напряжение исчезло, указателем напряжения. Или перед отключением включить настольную лампу в розетку и при выключении автомата, она должна погаснуть.

Может потребоваться фонарик, чтобы можно было работать в темноте. Для удобства монтажа лучше использовать провод разной расцветки, присвоив одному цвету, фаза другому ноль.

Не допускается скрутки (соединения) из разных металлов, например, медь и алюминий, так как такое соединение будет интенсивно окислятся, что ухудшит контакт, вследствие чего перегрев соединения при нагрузках и короткое замыкание. Если все же есть необходимость соединить медь с алюминием, соединяем при помощи клеммы

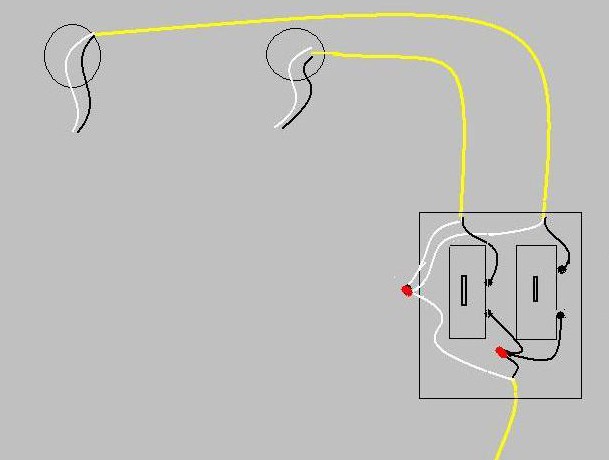

Схема подключения двойного выключателя на две лампы.

В распред коробку завели питание фаза - ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является фазой прерванной контактами, которые возвращаются в распред коробку и каждый провод идет на свою лампу. Ноль является общим и уходит сразу с распред коробки на патрон лампы.

Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. Чтобы при выключенном положении выключателя фаза не оставалась на патроне лампы.

Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током.

Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Не стоит, делать методом научного тыка и надеяться авось получится.

Делая проводку в помещении, необходимо учесть массу различных факторов, начиная от расположения всех приборов потребления и заканчивая их индивидуальными особенностями. Зачастую при создании проекта размещения систем освещения возникают и дополнительные вопросы. Самым распространенный из них - о том, как подключить двойной выключатель на две лампочки.

Необходимость или лишние затраты

Прежде всего, нужно понимать назначение подобных электрических цепей, чтобы определить, в каких помещениях они нужны. Дело в том, что потребность в этом соединении возникает там, где нужно производить регулировку освещения путем включения дополнительной лампочки или отдельных групп источников света.

Типовая схема двойного выключателя часто применяется в залах, гостиных, спальнях и даже на кухне. Обычно в этих помещениях устанавливают люстры на несколько ламп, что предполагает их отдельное питание. Таким образом, появляется возможность создавать освещение различной интенсивности, что не только значительно повышает уровень комфорта, но и позволяет экономить на расходе электричества. Поэтому затраты на дополнительный проводник, который необходимо будет провести, вполне себя окупают.

Необходимые материалы

Многие пособия, рассказывающие о том, как подключить двойной выключатель на две лампочки, просто предлагают пользователю типовую схему, по которой и должен производиться монтаж. Однако отдельно стоит рассказать и о том, какие именно материалы необходимо для этого использовать, как их располагать на плоскостях, и подробно описать сам процесс. Это позволит приступить к работе даже начинающим мастерам, не имеющим опыта в подобном деле.

Выключатель

Данное устройство можно приобрести практически в любом хозяйственном магазине или на рынке строительных материалов. Однако необходимо помнить, что выключатель электрический не только может иметь массу модификаций, но его могут изготавливать из разных материалов. Поэтому специалисты рекомендуют обратить внимание на несколько факторов.

Прежде всего, стоит сказать, что сердечник этого изделия лучше выбирать керамический. Он не пропускает электрический ток, обладает высокой надежностью и отлично выдерживает нагрев при случайном коротком замыкании.
Изделия с пластмассовыми сердечниками также хороши, но в наше время существует много дешевых подделок, которые не соответствуют требованиям безопасности.
Также следует обратить внимание и на материал изготовления клемм. Обычно их производят из металла, но если на изделии установлены медные контакты, то этот выключатель электрический предназначен для работы с медной проводкой.
Некоторые мастера рекомендуют смотреть на материал изготовления корпуса и кнопок. Дело в том, что некоторые виды пластмассы при нагреве выделяют токсичные вещества. Поэтому лучше всего приобретать выключатель у надежных поставщиков или от известных производителей, которые хорошо зарекомендовали себя в этой отрасли рынка.

Коробки

Если установка выключателя производится в помещении без разводки, то сразу потребуются коробки, которые просто необходимы при правильном монтаже. Однако важно помнить, что они также отличаются, как по назначению, так и по размерам.

В первую очередь следует ориентироваться на поверхность, в которую будет производиться монтаж. Дело в том, что изделия для гипсокартонных систем и бетона имеют разные габариты и способы фиксации.
Затем выбирают коробки по их назначению. При этом стоит помнить, что для данного типа монтажа понадобится одно установочное изделие под розетку, одно под светильник на потолке и для разводки проводов.

Проводник

Сразу необходимо сказать о том, что не стоит использовать отдельные провода, поскольку намного проще и экономнее применять готовый кабель. Даже при необходимости сделать отвод одной жилы всегда можно его распустить. Причем в кабеле обычно все жилы имеют свой определенный цвет, что значительно упрощает монтаж, особенно если используется схема подключения

Также важно понимать, что не стоит производить скрутку или пайку проводников, которые изготовлены из разных материалов. Дело в том, что под воздействием электрического тока это место начнет окисляться и разрушаться, что в итоге приведет к обрыву. Поэтому специалисты рекомендуют использовать либо медные, либо алюминиевые материалы, все зависит от финансовых возможностей заказчика.

Практически все инструкции, описывающие то, как подключить двойной выключатель на две лампочки, рекомендуют использовать кабеля с тремя жилами. Сечение же проводника подбирают индивидуально, исходя из мощности используемых осветительных приборов. При этом мастера часто прибегают к кабелям марки ППВ, АППВ или ПВС. Сечение же для них рекомендуется выбирать 1.5 кв.мм.

Изоляция

Устанавливая двойные все провода обычно соединяют при помощи скрутки. Однако остаются места, где была нарушена изоляция, а значит, их необходимо защитить. Даже если в достаточно много места и проводники не соприкасаются, то все равно это нужно сделать.

Обычно для этих целей используют специальные колпачки. Провода скручивают таким образом, чтобы образовался один конец, на который и следует надеть данное изделие. Это очень удобно, поскольку всегда можно легко получить доступ к скрутке для дополнительного соединения или проверки. Также эту работу выполняют и с применением изоляционной ленты.

Изготовление схемы

Для того чтобы разобраться в том, как подключить двойной выключатель на две лампочки, лучше всего изготовить схему, на которой будут отображаться все соединения и приборы. При этом очень важно выделять фазу и ноль на проводнике, чтобы избежать ошибок, как при составлении проекта, так и при монтаже.

Сначала на лист бумаги наносят все коробки и рисуют контакты ввода.
Далее необходимо от места расположения осветительных приборов обозначить три проводника, которые будут заходить в распределительную коробку. При этом сразу стоит отметить, что два из них отмечаем как фазу, чтобы после выключения на патроне в лампе не было бы напряжения. Неопытные мастера не уделяют этому большого значения, но именно такое подключение считается правильным.
Затем от коробки с выключателем к распределительному блоку также выводят три провода. Данная схема подключения двухклавишного выключателя предполагает, что два из них будут под напряжением при замыкании контактов, а один станет постоянной фазой. Фактически они обозначаются на чертеже одним цветом, поскольку до источника потребления идет разграничение по проводникам.
На следующем этапе необходимо выполнить соединение всех проводов в коробке вместе с вводом. Фазу подключают к постоянной фазе, которая идет на выключатель, а ноль присоединяют к одному из проводов, которые идут на лампочку.
После этого выполняют соединение двух проводов, оставшихся проводов источника потребления и выключателя.
На заключительном этапе подключают сами лампы. При этом если используется люстра, то на ней уже должны быть необходимые контакты. Однако если речь идет про обычные лампы в патроне, то между ними стоит сделать перемычку, которая будет соединять ноль.
Сам же выключатель вводят в схему в соответствии с его индивидуальной конструкцией. Дело в том, что установка выключателя выполняется путем присоединения проводов к соответствующим клемам.

Монтаж

Дальнейшее решение вопроса о том, как подсоединить двойной выключатель, заключается в том, чтобы произвести все работы в соответствии со схемой. При этом можно использовать штробы, специальные короба для размещения проводов или выполнять внутреннюю разводку по гипсокартону. Коробки при этом фиксируют с использованием специальных приспособлений или на посадочный гипс. Скрутки лучше всего делать с использованием плоскогубцев, чтобы соединение было более надежным.

Безопасность

Стоит сразу сказать, что выключатель, цена которого ниже 70 рублей, приобретать не стоит. Обычно это не очень безопасные изделия, быстро выходящие из строя. Поэтому лучше всего приобретать материалы у проверенных производителей. Специалисты утверждают, что стоимость качественного выключателя не должна быть меньше 100 рублей.

Также важно помнить, что весь монтаж нужно производить без подключения питания. Даже высококвалифицированные мастера с определенным допуском не позволяют себе иного. При этом концы ввода желательно изолировать отдельно и присоединять в самую последнюю очередь.

Обычно проводку ведут под потолком, где и устанавливают коробку. Это предполагает, что работы будут выполняться на определенной высоте, а значит, нужно соблюдать правила безопасности для этого рода монтажа.

Не допускается отклонение от проекта, даже если мастер думает, что подобное решение не помешает работе цепи и будет более эффективно. Подобные действия могут привести к замыканию или вызвать трудности при дальнейшей эксплуатации или ремонте.

Типичная схема двойного выключателя довольно проста, ее поймет даже человек, не имеющий соответствующего образования. Однако составить ее самостоятельно может только специалист. Особенно если речь идет о серьезных проектах в общественных помещениях.
Если работы производятся в старых домах, то имеет смысл полностью заменить всю проводку. Дело в том, что со временем на некоторых проводниках пересыхает изоляция, в результате чего появляются трещины и возникает опасность появления короткого замыкания.
Устанавливать коробки необходимо таким образом, чтобы после нанесения шпаклевки на поверхность стены они были бы заподлицо. Однако некоторые проекты предусматривают другой способ монтажа, который предполагает размещение всей цепи прямо по поверхности. Кабель же при этом укладывается в специальную гофру.
Читать схему будет намного удобнее, если фазу и ноль выделить разными цветами. Например, красным отмечают проводник по направлению тока до источника потребления, а синим рисуют проводку, идущую от него.
Если требуется установить люстру, то необходимо знать, что она имеет свою схему соединения. Обычно она указывается в инструкции, которая прилагается к комплекту поставки.

Вывод

Изучив предоставленный материал, можно понять, что данный процесс является довольно простым, с ним может справиться даже человек без специального образования. Это связано с тем, что подобные типы выключателей имеют практически одинаковый принцип действия и для их монтажа подходит стандартная схема. Однако на стадии изготовления проекта необходимо быть очень внимательным, особенно при распределении проводов в момент соединения. Даже незначительная ошибка может привести к короткому замыканию и способна вывести из строя всю сеть.

Перед началом каких-либо работ, связанных с монтажом или подключением двухклавишного выключателя, необходимо ознакомиться с базовыми особенностями его устройства. Внешний вид устройства является стандартным и привычным для пользователей: 2 кнопки в пластиковой рамке.

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

Для наглядного изучения и понимания устройства двойного выключателя , рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.
Первая , на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
Контакты обладают соединением с выходными клеммами , к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
В устройство любого выключателя обязательно входят специальные механизмы , снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
В некоторых современных моделях имеются винтовые зажимы , состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными .

Схема подключения и особенности

схема подключения

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

Первоначально , необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
Желательно подключать выключатель таким образом , чтобы центральный контакт располагался в нижней части.
Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
Фазный провод , выходящий из распределителя, подключается к единственному входному контакту в выключателе.
В выключателе имеется 2 фазных провода , каждый из них соединяется с аналогичным проводником, идущим от светильника.
Внутри распределителя , эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
После того, как все соединения завершены , можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

Установка двойной разновидности выключателя должна производиться исключительно в , диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм., поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.

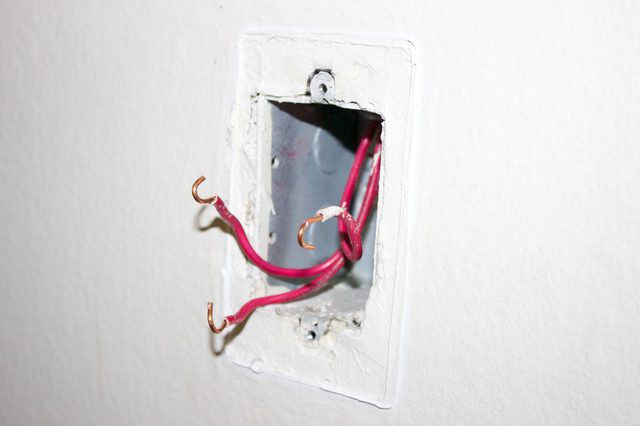

Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение выключателя, необходимо убедиться в наличии следующих инструментов и материалов:

Набор отверток. Могут пригодиться инструменты как с крестовой, так и с прямой рабочей частью.
Отвертка с индикатором фазы , которую при необходимости можно заменить мультиметром.
Специальные кусачки , позволяющие перекусывать провода.
Пассатижи.
Рулон изоляционной ленты.
Колодки , в которых проводники зажимаются при помощи болтов.
Изолирующие зажимы любого типа.
Нож с острым лезвием , который потребуется для очистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

Поместить подключенный механизм в специальную установочную коробку. Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.
Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба. Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
Если происходит установка модульной разновидности , то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.
К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
В рамку вставляются клавиши.
После возобновления подачи электричества , систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

Перед проведением каких-либо работ , в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.
Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.
Тестирование проводников не получится провести, если на них не будет подано напряжение. Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Подключение двойного выключателя считается актуальной проблемой. Для многих подключение одинарного выключателя не представляет проблем, и конструкция вполне понятна, а вот сдвоенный выключатель по конструкции является более сложным, и его монтаж требует более тщательного рассмотрения.

В помещениях любого назначения освещение играет важную роль и включает оно два важных компонента:

осветительный прибор;
выключатель.

Светильник является самым важным элементом, поскольку он обеспечивает создание света. Управление светом происходит с помощью выключателей, которые позволяют включать и отключать свет в нужное время. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно.

Основной функцией выключателей является контроль соединения и разъединения проводов, которые подходят к устройству от распределительной коробки. То есть, в моменты нажатия на клавишу устройства механизм производит соединение или разъединение контактов, это зависит от степени наклона.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

каркаса;
двух кнопок для переключения;
вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Важно! Специалисты рекомендуют использовать двойной выключатель с клеммными колодками. Такое соединение считается долговечным и простым при монтаже. Винтовые зажимы со временем ослабляют контакт, что приводит к нарушению подачи электрического тока.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

один прибор может контролировать работу нескольких ламп или осветительных приборов;
обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
возможность регулировать освещение сразу в двух помещениях;
экономное расходование электроэнергии;
рациональное использование кабелей и проводов;
допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Способы применения

Большое количество достоинств такого устройства позволяет его , квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

Важно! Устройства, регулирующие освещение в двух комнатах сразу, монтируются чаще всего за пределами комнаты. Такое требование прописано в ПУЭ (правилах устройства электроустановок).

Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода . От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
двухклавишные выключатели;
изолента;
монтажная коробка;
клеммники или винтовые зажимы.

Список инструментария:

крестовые и плоские отвертки;
монтажный нож для снятия изоляционного материала;
бокорезы;
нивелир;
пассатижи;
молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Заключение

Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.

Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.
