Как распланировать отопление в новом частном доме. Выбираем схему отопления частного дома. Виды систем отопления

Разводка труб отопления проводится с учетом множества особенностей. К примеру, она может выполняться одно- или двухтрубным способом. Каждый из этих методов отличается своими достоинствами и недостатками. Поэтому система должна подбираться в индивидуальном порядке. Она должна учитывать конструкционные особенности здания. Разводка отопления в частном доме выполняется согласно определенным требованиям, которые следует рассмотреть подробнее.

Однотрубный способ

При создании однотрубной разводки отопления все ее составляющие связаны друг с другом. Их последовательно соединяют в одну сеть. В результате получается одна длинная труба.

Обычно однотрубные системы наполняются водой. Конечный пункт, в который попадает жидкость - это радиаторы. Впоследствии тепло от нагретой воды отдается в помещения через батареи.

Нагревается вода в котле. Затем она перемещается по трубам, чтобы поступить в радиатор. Такая система обогрева обладает несколькими недостатками. Основной минус - конечный радиатор находится на большом удалении от котла, за счет чего вода в нем нагревается слабо. Исключить такой недостаток можно при помощи небольшой модификации батареи. Ее следует сделать со множеством секций. Если следовать этим советам, система однотрубного типа становится намного эффективнее.

Такая схема разводки отопления частного дома отлично работает, если установить ее в здании с двумя этажами. Объяснить это довольно просто. Если бы подобная разводка монтировалась в одноэтажном здании, пришлось бы искать подходящее место для коллектора. Такой элемент нужен для исправной работы всей системы.

Разгонный коллектор требуется для ускорения передачи тепла к радиаторам. Устройство позволяет поддерживать температуру воды на нужном уровне и снижает уровень шума.

Эффективность работы при этом находится в прямой зависимости от расположения коллекторной. Чем выше она будет находиться, тем лучше. При наличии дома с двумя этажами таких проблем не возникает - коллектор будет справляться с задачей поддержания тепла и при этом не создавать лишнего шума.

Другие преимущества однотрубной разводки:

• При выборе однотрубной разводки не придется тратить много средств. Невысокая стоимость обеспечивается за счет малого количества труб.
• Еще одним преимуществом такого способа разведения отопления является возможность прокладки даже в самых труднодоступных местах.
• Простой монтаж и эстетичность тоже можно причислить к плюсам установки подобной системы.

Однако такой способ разводки обладает и своими недостатками. К примеру, если понадобится заменить сломанные элементы, отопление в доме придется полностью выключить. Кроме того, обогрев происходит неравномерно. Это зависит от расстояния между котлом и дальней батареей.

Однако, в случае модернизации конструкции и при правильном монтаже она окажется довольно эффективной. Установить такую систему можно за несколько этапов. Работу можно выполнить самостоятельно.

Виды однотрубной разводки

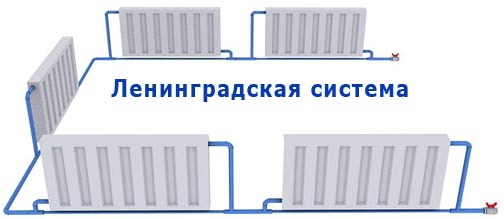

Разводка отопления однотрубного типа может отличаться исполнением. Различные системы отличаются определенными особенностями:

Схемы таких разновидностей однотрубных систем стоит изучить до определения вида разводки отопления.

Особенности однотрубной разводки

Довольно просто установить все детали системы внутри дома. В этом случае она начинается с точки подачи воды и заканчивается у отопительного оборудования. Диагональное подключение самое эффективное, поэтому его выбирают чаще. В здании нужно разместить расширительный бак.

Существует и более простой вариант, который легко реализовать самостоятельно. В этом случае необходимо поставить дверь на лестничном марше. Это позволит изолировать этажи друг от друга. Такой вариант довольно эффективен, хоть и не очень эстетичен.

Совет! Перед выполнением разводки необходимо изучить различные схемы. Тогда определиться с выбором системы будет намного проще.

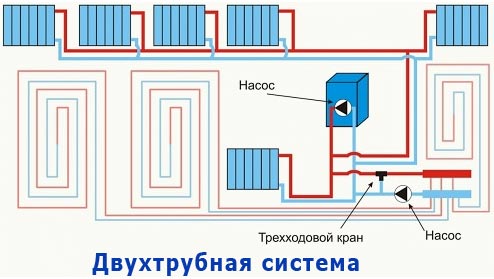

Двухтрубная разводка

Такие системы могут обладать не меньшей эффективностью, чем однотрубные. Этот способ подходит при обогреве домов с одним и двумя этажами. Его отличие в том, что температуру можно самостоятельно менять в любом помещении.

Другой особенностью системы двухтрубного типа является тот факт, что прямой и обратный контуры отделены друг от друга.

Нагретая жидкость подается в систему по подающим каналам. Через входные трубы вода начинает идти к батареям. Ее можно провести и к теплым полам. После остывания жидкости она автоматически выводится обратно. У подобных систем существует одна положительная особенность - как вода будет проходить к определенным батареям, можно регулировать вручную.

Верхняя разводка может быть незаметной, если монтировать трубы над дверными проемами и закрывать их декоративными элементами. При этом трубы будут замаскированы максимально.

Если система монтируется в здании с двумя этажами, можно монтировать открытый бак. Однако его можно поместить только на чердак. При нижней разводке трубы будут расположены ниже подоконника.

Данный способ немного сложнее в плане реализации, поскольку, кроме установки труб, придется провести монтаж открытого расширительного бака. Его необходимо устанавливать выше размещения прямых труб.

Вертикальная схема с верхней разводкой

При выборе такой модели теплоноситель будет идти на чердак от отопительного прибора. Затем жидкость поступает ко всем батареям в доме.

Внимание! Не допустить завоздушенности системы можно, время от времени удаляя воздух. Для этой цели необходимо установить расширительный бак.

Подобные схемы более эффективны нижней разводки. Обусловлено это большим давлением, которое подается по стоякам.

Нижняя разводка вертикального типа

Двухтрубная система отопления с нижней разводкой создается последовательно:

• По полу подвала или первого этажа необходимо провести магистральный трубопровод. Он будет брать свое начало у котла.
• По магистральной трубе необходимо провести вертикальные трубы, за счет которых будет обеспечиваться перемещение теплоносителя к батареям.

Когда проектируется схема двухтрубной системы отопления с нижней разводкой, необходимо определиться, как будет выводиться воздух из трубопровода. Это требование можно удовлетворить, если установить воздушную трубу и расширительный бак.

Горизонтальная система

Довольно популярен горизонтальный вариант разводки, в которой теплоноситель циркулирует принудительно. Существует несколько схем:

При установке лучевой системы придется потратиться на трубы.

Лучевая разводка

Для двухэтажных строений, а также домов со множеством этажей, если прокладывать трубы по стенам не получается, лучше использовать лучевую разводку отопления.

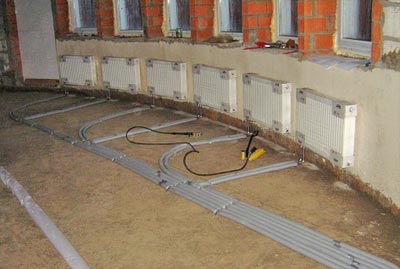

Если выполняется лучевая разводка системы отопления, теплоноситель оказывается равномерно распределенным по всем батареям. При этом не имеет значения, в какой близости от комнаты расположен котел. Все помещения прогреваются одинаково хорошо. Ремонтировать систему можно без ее отключения.

По этим причинам многие пользователями выбирается именно лучевая разводка системы отопления. Особенно часто ее устанавливают в домах с двумя этажами. Подобные системы имеют и другой недостаток - они всегда выполняются двухтрубными. Поэтому их установка довольно дорогая и требует больше материала.

Такая разводка является коллекторной, поскольку главным элементом в ней является коллектор. Благодаря этому элементу теплоноситель распределяется по контурам, начиная с основной магистрали.

Как видно, разводку отопления в доме проводят разными способами. При выборе наиболее подходящей системы следует разобраться со схемой, наиболее подходящей для конкретного дома.

Трубы для разводки

Материал труб имеет важное значение при монтаже системы отопления. Довольно часто выбирают изделия из металлопластика, полипропилена, меди. Нередко используются оцинкованные трубы и модели из нержавейки.

Каждый тип труб заслуживает отдельного рассмотрения:

Такие особенности выбора труб из различных материалов необходимо учитывать.

Как видно, существует множество особенностей создания разводки в частном доме. Это обусловлено различиями в площадях строений и их этажности. При выборе определенной схемы важно учитывать такие параметры. Установка системы отопления должна подчиняться заранее созданному плану разводки. При проектировании схемы лучше заручиться поддержкой профессионалов. Это поможет сделать систему отопления максимально эффективной.

Уже давно канули в лету те времена, когда частный дом могла отопить только печь. Отсутствие горячей воды в достаточном объеме, необходимость растапливать печку и поддерживать в ней огонь мало способствовали жизни за городом. Именно поэтому многие стремились переехать в комфортабельные многоэтажные дома, где отопление и горячее водоснабжение носили централизованный характер.

Сегодня многое изменилось - обилие и ассортимент современного отопительного оборудования позволяют делать отопление в доме самостоятельно, даже без привлечения специалистов. Теперь приоритетным, наоборот, является проживание в загородных домах, так как горячая вода есть круглогодично, а отопление можно включить в любой момент, не дожидаясь решения коммунальных служб.

Всего выделяют 3 основных энергоносителя - газ, твердое топливо и электричество. О каждом из них, а также о том, как сделать правильно обвязку котла и обеспечить подачу тепла на разные узлы, мы и расскажем в данной статье.

Приобрести целиком отопительную систему ни в одном магазине не получится. Можно выбрать отдельные элементы и собрать их в систему, можно приобрести материалы и сделать котел и обвязку целиком собственноручно. Независимо от того, каким путем вы решите идти, необходимо для начала определиться со следующими параметрами:

• какой вид топлива планируется использовать;
• какое топливо экономически более целесообразно.

Какие существуют системы отопления дома

Самым известным средством отопления с незапамятных времен являлась русская печь. В числе основных недостатков таких конструкций сегодня выделяют большой размер, что не всегда удобно и неравномерное прогревание воздуха в помещении. Возле печи очень жарко, в двух метрах - тепло, в соседней комнате - холодно. Современные камины, хотя и видоизменились с течением времени, в целом выступают аналогом печи и потому могут использоваться исключительно как вспомогательный источник тепла.

Самой востребованной и эффективной признают систему водяного отопления, где по трубам циркулирует подогретый теплоноситель и тем самым отапливает помещения.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов.

Электрическое отопление можно назвать относительно новым видом, которое работает на преобразовании электричества в тепловую энергию, при этом не используя никакой теплоноситель.

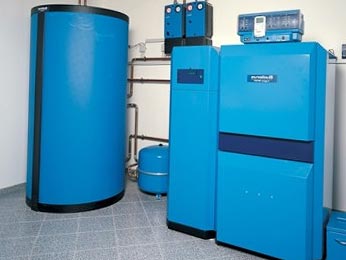

Виды котлов

Основная задача при организации отопления своими руками заключается в том, чтобы создать эффективную систему, преимущественно автоматическую, с минимальным участием человека в ее работе. Исходя из доступности вида топлива и целесообразности его выбора, следует приобретать конкретный вид котла.

Основная классификация котлов зависит именно от вида топлива:

• газовый;
• электрический;
• твердотопливный;
• комбинированный.

Современные котлы промышленного производства являются экономичными, относительно бесшумными и простыми в эксплуатации. Главный минус такого оборудования - энергозависимость, так как в основе каждого работает вентилятор, нагнетающий воздух в камеру или обеспечивающий движение теплоносителя.

Исключение касается лишь тех котлов, где используется . Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. При отсутствии электричества насос обеспечивает движение теплоносителя по трубам, исключая их промерзание и последующий разрыв.

Схема отопления частного дома

Газовый

Как бы часто не индексировали стоимость газа в нашей стране, он по-прежнему остается самым дешевым видом топлива.

Современные газовые котлы бесшумные, простые в эксплуатации, различаются по количеству контуров:

• одноконтурные - рассчитаны только на отопление дома

• двухконтурные - на отопление и горячее водоснабжение.

Электрический

Самый безопасный вид оборудования. Способный отапливать любое по площади помещение (мощность 4-300 кВт). Минус такого оборудования заключается только в стоимости топлива. Электроэнергия традиционно является самым дорогим видом отопления по сравнению с газом и твердым топливом.

В числе ключевых преимуществ можно выделить следующее:

• большой диапазон мощности котлов, способных отапливать до 350 кв.м. помещения разноуровневого и состоящего из нескольких комнат;
• нет необходимости в организации дымохода и вытяжной вентиляции - отопление происходит за счет преобразования электроэнергии в тепловую, поэтому никаких продуктов сгорания не выделяется;
• экологически чистое оборудование, не выделяющее в атмосферу никаких загрязняющих веществ;
• компактный размер и возможность установить в любом помещении без ограничения по квадратуре и удаленности;
• нет необходимости получать разрешительную документацию на ввод оборудования в эксплуатацию.

Отапливать даже небольшой дом электроэнергией можно только в том случае, если подведено 3 фазы, а в сети абсолютно стабильное напряжение.

Котлы между собой также различаются по количеству контуров:

• одноконтурные - только для отопления;
• двухконтурные - для отопления и подогрева воды.

Твердотопливный

Это усовершенствованный «привет» из прошлого, модернизированный до такой степени, что его можно оставлять на неделю и температура в доме будет комфортной. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя.

Такие котлы отличаются достаточно высоким коэффициентом полезного действия, но при этом нуждаются в регулярной (не менее 1-2 раз в неделю) очистке от продуктов сгорания, монтаже дымохода, организации вытяжной вентиляции и наличии отдельного помещения.

Преимущества оборудования на твердом топливе:

• большой ассортимент топлива (дрова, уголь, пеллеты, брекеты, отходы деревообрабатывающей и сельскохозяйственной промышленности и т.д.);
• высокий КПД, в отдельных случаях достигающий 92%;
• возможность автоматизации процесса для агрегатов длительного горения.

Для того, чтобы отопительный сезон не вызвал затруднений, необходимо заранее подготовить определенное количество топлива, достаточного для отопления частного дома в течение 2-3 месяцев.

Комбинированный

Этот вид оборудования позволяет рационализировать расходы на отопление и обеспечить постоянную работу котла, в зависимости от наличия того или иного топлива.

Принципиальное отличие заключается в комбинации твердого топлива с другими источниками - электричеством, жидким топливо или газом. В зависимости от пары выделяют электрические, твердотопливные и универсальные комбо-котлы. Выбор зависит от того, какое топливо доступно в данном регионе.

Переход между альтернативными источниками осуществляется путем смены горелок, что достаточно сложно и не всегда получается с первого раза.

Горелки всегда приобретаются отдельно!

Выбирая котел для частного дома, следует понимать, что это лишь малая часть всей отопительной системы. безусловно, очень важная, от которой будет зависеть ее функционирование и поддержание тепла в доме, но также многое зависит и от обвязки котла, от организации системы отопления и горячего водоснабжения.

Виды отопительных систем

В зависимости от того, какой теплоноситель циркулирует в системе, практикуются следующие виды отопления:

• водяное, где в качестве теплоносителя выступает обычная вода (в некоторых случаях может быть добавлен антифриз);
• воздушное - теплоноситель - воздух, нагретый до определенной температуры;
• паровое - трубы нагревает пар;
• электрическое - по периметру расставлены электроприборы (ТЭНы, инфракрасные излучатели и т.д.);
• комбинированное - организация отопления таким образом, что источником выступает не только теплоноситель, но и другие варианты;

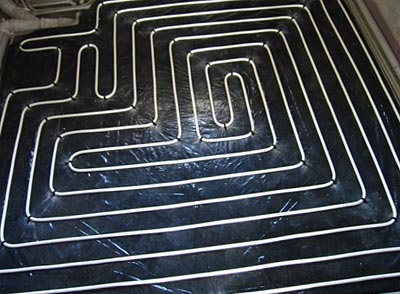

• система «тёплый пол».

Каждый из перечисленных способов отличается определенными характеристиками, преимуществами и недостатками по отношению друг к другу.

Это самый простой вид отопления частного дома, который легко сделать своими руками. Никаких особых требований в эксплуатации системы не существует, основная задача - правильно рассчитать количество батарей и выбрать соответствующую мощность котла.

Как рассчитать мощность

Существует универсальная формула расчета мощности:

1 кВт мощности = 10 м 2 отапливаемой площади

Однако, она работает только в идеальных, можно сказать, лабораторных условиях, весьма далеких от реальности. При определении параметра необходимо учитывать характеристики конкретного дома - год постройки, из каких стройматериалов, наличие теплоизоляции, вид окон и дверей и т.д.

Так, например, если дом построен более 30 лет назад, но утеплен, двери и окна заменены на современные герметичные конструкции мощность следует увеличить в 1,5 раза, то есть на 10 кв.м. площади брать 1,5 кВт. Если лома построен недавно, но не утеплен надлежащим образом, двери и окна - деревянные и сквозят, мощность следует увеличивать уже в 2 раза.

Коэффициенты подсчета мощности

• 2 и более окон на северную сторону - 1,3;
• 2 и более окон на южную, восточную и юго-восточную стороны - 1,1;
• 2 и более окон на западную стороны - 1,2.

При организации водяного отопления в качестве теплоносителя выступает очищенная вода, которую нет необходимости сливать по окончании отопительного сезона. Это замкнутая система, где вода циркулирует под воздействием насоса или самотеком.

Принудительная циркуляция теплоносителя

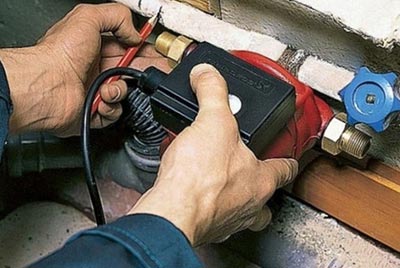

Для того, чтобы обеспечить движение подогретой воды по трубам, нужна центробежная сила. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды.

Монтаж циркуляционного насоса в систему отопления частного дома

Использование насосного оборудования хотя и делает систему энергозависимой, но полностью исключается необходимость участие человека в работе котла. Температурный датчик отслеживает предел нагрева, насос двигает воду поступательно от котла к трубам и обратно. Если речь идет об электрическом или газовом котле, все участие сводится только к одному - выставить комфортную температуру и забыть о котле на весь сезон.

Для того, чтобы обеспечить работу котла при отсутствии электричества можно приобрести циркуляционный насос 12 вольт, работающие на аккумуляторной батарее.

Циркуляция теплоносителя самотеком

Сегодня такая система встречается исключительно редко и только в одноэтажных домах. Здесь теплоноситель движется по системе самотеком, когда вода разной температуры перемещается под воздействием разницы в удельной массе.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим - до 150 - углом.

Монтаж водяной системы отопления своими руками

Для того, чтобы в доме было комфортно и тепло, следует правильно рассчитать количество радиаторов, по которым будет циркулировать теплоноситель. При этом обратите внимание на то, что все котлы должны быть оборудования системой вытяжной вентиляции и дымоходом. Исключение касается только электрического котла.

Как рассчитать необходимое количество радиаторов

Самый правильный способ - рассчитать по площади отапливаемого помещения (в каждой комнате отдельно). Согласно СНиП каждый квадратный метр требует 100 Вт тепла. Узнаете площадь помещения и умножаете на необходимое количество тепла. Так, например, для комнаты 20 кв.м. понадобится 2000 Вт тепла (20 х 100), что соответствует 2 кВт.

Теперь определяем количество радиаторов по количеству секций или единиц. Каждый производитель указывает теплоотдачу одной секции радиатора или монолитного изделия. Полученный объем тепла делите на коэффициент теплоотдачи и получаете количество секций, которые преобразуете в радиаторы, или сразу - количество радиаторов.

1. Однотрубная, где от котла отходит только горячая вода

В этом случае теплоноситель движется от первого до последнего радиатора, постепенно теряя тепло. При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной.

Корректировать температуру радиаторов при такой системе сложно, так как перекрыв один радиатор, вы прекращаете подачу теплоносителя о все последующие.

1. Двухтрубная - подача горячей воды от котла и возврат воды в котел (обратка).

Это самая оптимальная система для отопления частного дома, где к каждому прибору подводятся параллельно сразу 2 трубы - первичка и обратка. В этом случае температура всех радиаторов во всех комнатах будет приблизительно одинаковой. Можно в каждой из комнат увеличивать или снижать температуру по необходимости.

Такой способ разводки именуют еще лучевым, когда от котла к каждому прибору подводится труба с прямой подачей и отводится с холодной.

Коллектор в такой системе отопления выполняет задачу накопления теплоносителя.

Это универсальная система, которая подходит для организации отопления в любом помещении, при этом есть возможность делать скрытую проводку к каждому прибору отдельно.

В зависимости от выбранной системы разводки определяется количество труб и общая стоимость. Однотрубная разводка - самый дешевый вариант.

После того, как рассчитано количество радиаторов и выбрана система, следует производить монтаж труб.

Ранее для этой цели использовались металлические трубы. Сегодня такое решение не выгодно ввиду стоимости и подверженности коррозии, поэтому следует выбирать полипропиленовые.

Полипропиленовые трубы в системе отопления

Трубы укладываются во всех помещениях, которые будут отапливаться, переходя из одной комнаты в другу. Между собой трубы соединяются специальным паяльником для пластиковых труб.

Систему водяного отопления частного дома можно собрать и своими руками, но для этого понадобятся точные расчеты и схема обвязки котла. Самый главный недостаток такой системы - необходимость регулярной профилактики. И обратите внимание на то, что если вы используете антифриз, его необходимо менять каждые 5 лет.

Достаточно популярный способ отопления жилых и офисных помещений, основанный на принципе гравитации и принудительной вентиляции. Гравитационная система подразумевает движение воздуха при разности температур за счет его естественной циркуляции. Разная температура означает разную же плотность воздуха из-за чего происходит перемещение теплых и холодных слоев.

При воздушном отоплении в помещении устанавливается калорифер или монтируются вентиляционные каналы, по которым поступает теплый воздух. Каждый такой источник тепла может быть установлен в любом месте комнаты - на стене, в потолке или полу. На принцип конвекции этого никакого влияния не оказывает

Выделяют 2 основных вида воздушного отопления:

• местное (локализованное);
• центральное.

Локализованное

Этот способ подходит для отопления только одной комнаты в помещении. В качестве источника тепла могут выступать:

• калориферы;
• тепловые пушки;
• тепловые завесы.

Оптимальным по подаче тепла является калорифер, распространяющий тепло на несколько метров вокруг. Мощность такого оборудования составляет 1-1,2 кВт в час.

Тепловая пушка - более мощное оборудование, которое к тому же мгновенно высушивает воздух в помещении. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Мощность 2-2,5 кВт в час.

Тепловая завеса - аналог кондиционера, который точечно подает горячий воздух. Чаще всего завесу ставят на входе, чтобы одновременно пресекать доступ холодного воздуха в помещение. Мощность 1,5-2 кВт в час.

Центральное отопление

Это образчик централизованной подачи горячего воздуха, которая функционирует по принципу:

• прямоточной или частичной рециркуляции;
• полной циркуляции горячего воздуха.

Чаще всего такую систему выбирают в помещениях с подвесным или натяжным потолками, где над ними можно сделать вентиляционные каналы. Посредством таких вент-отверстий горячий воздух поступает в помещение и циркулирует в нем.

Монтировать вентиляционные каналы в стенах нецелесообразно, так как часть его понадобится для маскировки вентиляционных шахт.

Стоимость воздушного отопления дороже и по монтажу, и по стоимости оборудования. В качестве источника подачи теплоносителя выступает газовый или электрический котел.

Преимущества:

• фильтрация воздуха, поступающего в помещение;
• свежесть воздуха за счет того, что забор осуществляется с улицы;
• возможность организации капельного орошения и ионизации воздуха.

Недостатки:

• такую систему можно создать только в строящему доме (за исключением водяной пушки и тепловой завесы);
• дорогой монтаж.

Электрическое отопление

Самый доступный способ отопления любого помещения, так как электричество есть везде.

Принцип работы основан на работе электрического конвектора, преобразующего электрическую энергию в тепловую. Современные модели оснащены большим количеством функций, полностью исключающих необходимость участия человека в контроле работы.

Это может быть:

• регулятор температуры в зависимости от времени суток;
• регулятор повышения температуры в ночное время и снижения в дневное (режим день-ночь);
• поддержание давления в системе и минимальной температуры в случае отсутствия людей в течение длительного времени;
• соблюдение режима даже при кратковременном отключении электропитания и т.д.

Преимущества:

• очень простой и легкий монтаж, который вполне под силу каждому;
• исключительно простая эксплуатация;
• мобильность системы, когда конвекторы при необходимости можно переставлять из помещения в помещение.

Недостатки:

• высокая стоимость энергоносителя - это самый дорогой из всех существующих способов отопления.

При выборе электрического способа отопления обязательно должно быть 3 фазы и стабильное напряжение в сети.

Паровое отопление

В данном случае принцип работы полностью совпадает с водяным с тем лишь отличием, что вместо воды в системе труб циркулирует пар. Монтаж труб, выбор мощности котла и организация обвязки полностью идентичны системе водяного отопления.

Для парового отопления используются специальные котлы, генерирующие горячий пар. Обязательно наличие системы фильтров «Сквозь строй», которые очищают воду от всевозможных примесей перед тем, как она будет преобразована в парообразное состояние.

Преимущество паровой системы отопления только одно - экономия, так как нагрев происходит практически моментально. Коэффициент полезного действия составляет 95%.

Недостатков несравненно больше:

• особенность оборудования - в свободной продаже крайне сложно найти паровой котел;
• высокая стоимость монтажа, которая включает разводку специальных труб и наличие системы фильтров;
• опасная эксплуатация, поскольку температура пара превышает 100 градусов.

Теплые полы

Огромное преимущество данной системы отопления заключается в большой площади теплоотдающей поверхности. Это идеальный вариант для мест общего пользования - кухни, санузла, коридора, а также в гостиной или детской комнате.

Оптимальным является кладка теплого пола под керамическую плитку - она в данном случае выступает отличным проводником. Ламинат и паркет гораздо реже используют для теплого пола, поскольку при повышении температуры не исключено коробление материала и последующий его демонтаж.

Обязательным условием монтажа теплого пола является фольгирующий слой. Это не изолятор и не отражатель, как принято считать. Фольга используется для того, чтобы равномерно распределять тепло по поверхности пола. Если не использовать такой слой, по тактильным ощущениям пол будет напоминать зебру - полоса теплая, полоса холодная.

Тёплые полы бывают водяными, где по трубам циркулирует горячая вода и электрическими - система проводов, где электрическая энергия преобразуется в тепловую.

Водяной теплый пол

Ответвление водяной системы отопления в виде труб малого диаметра, уложенных на ровную поверхность пола. Обязательным условием является использование подложки, которая предотвратит потери тепла от соприкосновения с полом.

Сложность монтажа водяного теплого пола заключается в необходимости прокладки труб и правильного их подключения к существующей системе отопления.

Электрический теплый пол

Элементарный по укладке и эксплуатации вид отопления. Единственная сложность, которая может возникнуть - предварительная подготовка поверхности под укладку проводов или матов с помощью бетонной стяжки, и укладка напольного покрытия поверх теплого пола

Еще проще - использование электрических матов на существующее покрытие. Такие маты абсолютно безопасны в эксплуатации, их легко настроить. Для исключения механического повреждения рекомендуется использовать накладной электрический пол под ковер или ковролин.

В большинстве случаев теплый пол является вспомогательным элементом системы отопления в доме.

Как выбрать отопление для своего дома

Самым правильным при выборе системы отопления и, соответственно, котла является ориентация на доступный вид топлива. Если в каком-то районе еще нет газового трубопровода, но уже проводится его монтаж, целесообразно использовать комбинированные котлы - твердое топливо-газ. Там, где нет и не планируется газ, но дорогое электричество, можно подключать электрокотел.

Каждая система имеет как свои преимущества, так и недостатки. Даже если вы проводите отопление в доме самостоятельно, обязательно проконсультируйтесь с проектировщиками относительно вида и способа. Любая из выбранных систем отопления - достаточно дорогостоящее удовольствие, чтобы можно было допускать ошибки в расчетах.

Так, например, при разработке камина, печи или твердотопливного котла своими руками существует риск концентрации углекислого газа в помещении, что приведет к несчастным случаям.

Лучшим вариантом будет приобретение готового сертифицированного оборудования, а уже монтаж и обвязку можно делать своими руками.

Для того, чтобы точно понимать, какой вид отопления предпочесть, следует учитывать стоимость каждого вида топлива и его расход за единицу времени.

По состоянию на март 2016 года цены на топливо следующие:

• 1 л дизеля — 0,5 $. Стоимость 1кВт/ч энергии— 0,05 $.
• 1 м 3 природного газа для физических лиц — 0,05 $. Стоимость 1 кВт/ч — 0,006 $.
• 1 л баллонного газа — 0,3 $. Стоимость 1 кВт/ч— 0,020 $.
• 1 кВт/ч электроэнергии для физического лица — 0,03 $.
• 1 кг угля в среднем 0,3$. Стоимость 1 кВт/ч 0,05 $.

Вопрос о замене печного отопления на более современное, рано или поздно, приходится решать хозяину частного дома. Понятно, что задача для непрофессионала очень сложная, но выполнимая. В этой работе есть много специфических тонкостей, о которых знают только профессионалы своего дела – проектировщики и монтажники систем отопления. Без их помощи не обойтись. Но если у владельца частного дома есть желание сделать отопление своими руками, он вполне может часть работ выполнить самостоятельно. А ответственные этапы работ доверить профессионалам.

Эта статья даст представление начинающему домашнему мастеру о том, какой цикл работ предстоит выполнить.

Варианты отопления

Для начала предстоит выбрать систему отопления. А выбрать есть из чего – их несколько и различаются между собой по типу теплоносителя:

• Водяная система отопления;
• Паровая система отопления;
• Воздушная система отопления;
• Электрическая система отопления.

Рассмотрим каждую из них по-отдельности.

Водяное отопление

Работает по принципу замкнутого контура из труб, в которых находится горячая вода. Центральным элементом в этой системе является котел, где вода нагревается и по трубам распределяется по всей системе (). Установленные водяные отопительные радиаторы, по которым проходит теплоноситель, нагреваются и согревают комнаты. Охлажденная вода снова поступает в котел, и процесс повторяется снова.

В подобную схему вписываются все отопительные котлы, но самые популярные — экономичные газовые.

Важно! Газовые котлы требуют регулярной проверки и регулировки специалистами газовой компании.

Паровое отопление

В качестве носителя тепла выступает пар от нагретой воды. В котле вода нагревается до состояния кипения и уже в виде пара расходится по магистралям до радиаторов. Охлаждаясь, пар снова превращается в воду и по трубам уходит снова в отопительный котел.

Различают два вида паровых систем:

• Открытая;
• Закрытая.

В первом случае в системе есть накопительный бак, для конденсата. А во втором – образовавшийся после охлаждения конденсат поступает обратно в котел по трубам увеличенного диаметра.

Отопление паром используют преимущественно в производственных помещениях на крупных производствах, где для собственных нужд необходим пар. Для домашнего применения паровое отопление не получило распространения ввиду больших площадей для размещения котельного оборудования. Да и сам паровой котел довольно сложен в эксплуатации, а из-за высокой температуры пара в 115° еще и опасен.

Воздушное отопление

В готовом жилом доме развернуть оборудование своими руками для организации воздушного отопления практически не реально. Только на этапе строительства нового дома возможен монтаж всей системы (). И это не смотря на то, что принцип действия такой системы достаточно прост.

Теплогенератор, расположенный в самой низкой точке паровой отопительной системы, например в подвальном помещении, нагревает воздух. И уже нагретый, он расходится по коробам воздуховода по помещениям дома и выходит через решетки под потолком комнат. Теплый воздух вытесняет холодный в обратные воздуховоды, проложенные до теплогенератора. То есть получается замкнутый цикл работы.

Для улучшения работы, в систему отопления включен вентилятор, который повышает давление воздуха в канале воздуховода.

Пример работы воздушного отопления показан на рис:

Теплогенератор может работать автономно на дизельном топливе или керосине. Можно применить и газ – как природный от магистрального газопровода, так и баллонный.

Для оборудования частного дома таким типом отопления необходимо провести проектные работы. Специалисты рассчитают: из какого материала будут воздуховоды (металл, пластик или текстиль), какого размера и построят правильную топологию сети обогрева всего строения.

Электрическое отопление

При условии наличия постоянного энергоснабжения поддержать тепло в доме помогут электроконверторы, подвесные инфракрасные обогреватели, и электрическая система «теплый пол».

Такая система прекрасно справляется с обогревом дома, но большие счета за электроэнергию заставляют задуматься об экономичности такого способа отопления.

Но если поставить ее как запасную, в дополнение к основной (например, котел на газе), то такой способ отопления вполне востребован.

Навесные отопительные электроконвекторы обладают одной особенностью – неравномерный прогрев пространства комнаты. Нижняя зона на уровне пола – холодная, а верхняя под потолком теплая.

Исправить положение поможет электрическая система «теплого пола»:

Элементы системы отопления

Всю электрическую систему отопления в доме можно сравнить с кровеносной у человека. Сердце – это котел, от которого по венам (трубам) расходится тепло на элементы отопления во всем доме.

Это, кончено, образное представление. В действительности есть еще много элементов, которые обеспечивают эффективную работу всей электрической системы отопления – от соединительных элементов для труб до расширительных бачков.

Организовать электрическое отопление можно по-разному:

1. Принудительная циркуляция воды;
2. Естественная циркуляция воды.

В систему с принудительной циркуляцией включен насос. Но тут есть небольшой минус – для работы насоса требуется электричество. В случае если его отключат, то вся система отопления перестанет работать.

Системы с естественной циркуляцией, в плане независимости от электричества, удобней. Оборот воды происходит за счет того, что на выходе из отопительного котла и входе температура воды разная. Но в этом случае подбираются трубы с разным диаметром, и отрегулировать ее сложно. Плюсом является то, что такая система не зависит от электроэнергии.

Системы также разделяют на открытые и закрытые.

В открытых электрических системах для сброса излишнего давления ставится расширительный бачок. Как правило, это самая верхняя точка системы. Для сброса давления в закрытых системах устанавливается мембранный бак закрытого типа. Он малогабаритен, герметичен и монтируется в любом месте электрической системы, что позволяет избежать образования воздушных пробок.

Расчет системы и подбор мощности котла

Конечно, подобрать оборудование могут и менеджеры в магазине. Но есть два способа, по которым это можно сделать вполне самостоятельно своими руками.
Простой приближенный способ применяют продавцы техники: площадь одной комнаты умножается на 100 Вт. Суммируя полученные значения для всех комнат, получают необходимую мощность отопительных приборов.

1. Если на улицу выходит только одна 1 стена площадь умножается на 100 Вт;
2. Для угловой комнаты, измеренная площадь умножается на 120 Вт;
3. Если 2 наружных стены и два окна, площадь комнаты умножается на 130 Вт.

Для более точного расчета применяется формула:

W кот.=(S*W уд.):10
Где,

• S – площадь комнаты;
• W уд – удельная мощность применяемого отопителя на 10м² площади комнаты.

W уд выбирается в зависимости от региона.

К примеру, если площадь всех отапливаемых помещений 100м², при удельной мощности для Московского региона в 1,2кВт, то получается мощность для котла: W = (100х1,2)/10 =12 киловатт.

Расход тепла на вентиляцию

Приток свежего воздуха очень важен для комфортного проживания в доме. И поэтому при выборе отопительного котла важно учесть расход тепла на вентиляцию. Свежий воздух в помещении, несомненно, нужен, но не менее важна и скорость, с которой потоки холодного воздуха перемещаются внутри дома. И чем меньше скорость потоков свежего воздуха, тем становятся комфортней условия проживания.

Строительные нормы специально оговаривают наличие вытяжной вентиляции в помещениях:

• Ванны;
• Туалета;
• Кухни.

А приток свежего воздуха должны обеспечивать форточки в окне и приточные клапаны в жилых комнатах (рис.):

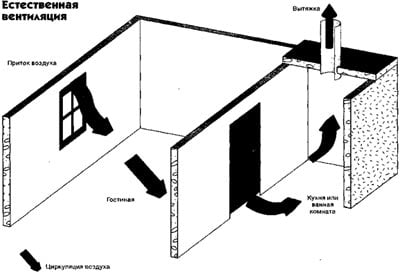

Таким образом, приточный воздух разделяется на три зоны:

1. Притока воздуха.
2. Перетока воздуха.
3. Вытяжки воздуха.

При организации любой отопительной системы необходимо учесть расход тепла не только на обогрев дома, но и на его вентиляцию. Если работы идут по проекту, то в нем обязательно приводится расчет на теплопотери из-за поступления холодных масс воздуха внутрь помещения.

Только после расчетов по номинальному воздухообмену в доме, можно сделать выводы об окончательной потребности тепла и на обогрев дома, и на его вентиляцию.

Перед тем как выбрать и купить котел для системы отопления, необходимо решить для себя несколько параметров:

1. Самое главное, приобрести именно тот тип котла, который позволит эффективно прогреть весь дом;
2. Выбрать отопительный котел, который станет постоянно работать на выбранном типе топлива;
3. И последнее – котел будет работать только для отопления помещений или еще и нагревать воду для повседневных нужд.

Для справки! Если котел работает преимущественно для отопления – одноконтурный, а если еще и дает горячую воду – двухконтурный.

Твердотопливные котлы

Остановить свой выбор на твердотопливных отопительных котлах имеет смысл или если в регионе нет возможности подключиться к газу или есть достаточно недорогие уголь или дрова.

Поставить твердотопливный котел своими руками на твердом топливе можно и как резервный источник тепла. Стоимость таких котлов относительно невысока, но отопительная система не будет работать без:

• Расширительного бака;
• Группы безопасности;
• Более надежных труб и радиаторов.

Это связано с тем, что котлы такого типа работают на более высоких температурах.

Такие котлы очень надежные при выполнении ряда условий:

1. Топливо для котла должно соответствовать как по качеству, так и по влажности.
2. Обязательная ежедневная чистка твердотопливного котла.

Газовые котлы

Наиболее популярные, при возможности подключения к газовым магистралям – газовые котлы (). Основное его преимущество – при всей простоте, еще и удобство в использовании. Большинство современных моделей газовых котлов снабжаются еще и термостатом. А это очень удобно – выбираешь нужную температуру для дома, и прибор автоматически будет поддерживать комфортное тепло во всем доме.

По ценам газовые отопительные котлы имеют большой диапазон для выбора.

На цену влияет:

• Производитель;
• Мощность;
• Тип котла.

Но большим плюсом в котлах такого типа является то, они уже идут в комплекте с циркуляционным насосом и расширительным баком.

А материал, из которого изготовлены трубы и радиаторы газового отопления, совсем другой и гораздо дешевле чем, к примеру, для котлов, работающих на твердом топливе (угле и т.п.).

Электрические котлы

Это самый дорогой способ отопления дома ().

Но! Электрические котлы отопления обладают некоторыми преимуществами:

1. Большим выбором по мощности – от 2 до 40кВт;
2. Стабильностью в работе;
3. Не загрязняют атмосферу в доме;
4. Очень просты в использовании;
5. Циркуляционный насос встроенного типа;
6. Поставляются с расширительным баком и термодатчиком;
7. Отличаются надежностью в работе;
8. Недорогой ремонт и обслуживание.

По ценам электрические котлы сопоставимы с газовыми.

Жидкотопливные котлы

Большинство потребителей и не догадываются о том, что традиционные жидкотопливные котлы отопления теперь получили возможность работать не только на солярке, а также:

• Керосине;
• Легких сортах нефти;
• Отработанных маслах (в том числе синтетического происхождения);
• Мазуте.

Достаточно поменять горелки под нужный тип топлива.

Для справки! В продаже есть универсальные жидкотопливные котлы без горелок. Потребитель имеет возможность выбрать горелку под солярку или под газ самостоятельно.

Но при применении жидкотопливных котлов отопления необходимо учитывать ряд особенностей:

1. По сравнению с газовыми котлами существенно возрастут расходы на топливо.
2. Затраты на приобретение оборудования и монтаж выше, чем другие типы отопления.
3. На участке возле дома необходимо оставить место под установку крупногабаритной емкости под хранения запасов топлива.
4. Для того чтобы в жилых помещениях в доме не разносился специфический запах солярки и шум от работы горелок, монтаж отопительного оборудования лучше выполнить в отдельно стоящем здании.
5. Так как горелка нуждается в работе автоматики и насосов, работающих на электричестве, для организации бесперебойной работы предусмотреть установку резервного генератора.
6. Для стабильной работы жидкотопливных котлов требуется топливо только хорошего качества.

Для удобства в таблице объединены оценочные характеристики отопительных котлов, на разных типах топлива:

Схемы систем отопления

Водяную систему отопления можно организовать по двум типам:

• Одноконтурная;
• Двухконтурная.

А по принципу движения системы бывают:

1. Однотрубной;
2. Двухтрубной;
3. Коллекторной;
4. Ленинградской.

Однотрубная

Однотрубная система отопления монтируется последовательно – один радиатор за другим. Из схемы сразу заметен существенный недостаток этой системы. Теплоноситель, переходя из одного радиатор в другой, начинает остывать. При менее интенсивном обороте воды в дальних радиаторах, она не только отдает весь остаток температуры металлу, но и медленно поступает в обратку.

Таким образом, если количество радиаторов для отопления слишком велико, то последний радиатор может быть вообще холодный.

Кроме того, такая отопительная система не практична в ремонте. Чтобы отремонтировать один радиатор, приходиться останавливать работу всего отопления в частном доме.

Вывод! В однотрубных системах отопления удлинять контур до бесконечности нельзя.

Двухтрубная

В двухтрубной системе отопления обслуживание значительно проще. Подача горячей воды к радиатору идет по одной нитке трубопровода, а через другую трубу (отработанная вода) поступает назад в котел. Радиаторы в этой схеме подключены параллельно.

Для удобства эксплуатации и ремонта каждая труба монтируется с отсекающим краном. Тут также вода у последнего радиатора в системе будет холоднее, но значительно горячее, чем в однотрубной системе.

Коллекторная

Из рисунка видно, что система подачи и обратки для каждого радиатора отопления организована независимо друг от друга. Существенный плюс в такой системе – возможность координировать температуру в любой комнате отдельно. Также очень удобно ремонтировать любой участок трубопровода и каждый радиатор отдельно.

На сегодняшний день всеми экспертами коллекторная система отопления признана наиболее прогрессивной.

Но есть и недостатки:

• Требует установки коллекторного шкафа;
• Чувствительный для сметы расход труб при монтаже системы отопления.

Ленинградская

Более усовершенствованная, однотрубная система, которая в сочетании простоты монтажа и невысокой стоимости, до сих пор очень популярна.

Несмотря на то, что ленинградская система отопления стала внедряться много лет назад, ее и теперь успешно применяют при строительстве многоэтажных домов. Такая система имеет главную особенность – простота. Для устройства такой системы можно обладать минимумом знаний и обойтись минимальным количеством материалов, чем в двухтрубных системах. Кроме этого в такой системе есть возможность контролировать каждый радиатор в системе.

Монтаж системы

После того как был сделан выбор системы отопления, самым правильным шагом будет обращение в проектное бюро. Имея на руках проект работ и чертежи, можно закупать и складировать необходимые материалы, приборов контроля и управления, комплектующих деталей.

Начинается монтаж с выбора места установки котла отопления. В случае если при работе котлов будут выделяться продукты горения, оптимальным решением будет строительство отдельной котельной. Можно разместить котельную и в подвальном помещении, при условии обустройства хорошей вентиляции и шумоизоляции.

Сам котел устанавливается на таком расстоянии от стен, чтобы к нему всегда был обеспечен свободный доступ для техобслуживания.

Покрытие пола и стен возле отопительного котла должно быть выполнено из огнеупорных материалов. Оборудуется система дымоходов от котла на улицу.

Следующие шаги по монтажу системы отопления будут выполняться согласно проекта:

• Установка циркуляционного насоса;
• Распределительного коллекторного узла;
• Измерительных приборов;
• Приборов ручной или автоматической регулировки.

После завершения работ по монтажу котла переходят к работам по устройству магистральных трубопроводов, согласно выбранной схеме отопления к местам, где будут установлены радиаторы. В жилых домах придется в стенах и перегородках делать проходы под трубопроводы. Исходя из выбранного материала, трубы связываются между собой заготовленными ранее элементами.

Монтажные работы завершаются установкой радиаторов. Обычно при установке придерживаются следующих условий:

1. Расстояние от пола – 12 см;
2. Расстояние от стен – до 5 см.

На трубы при входе и выходе радиаторов устанавливается запорная арматура, термодатчики и другие регулировочные элементы.

Завершает монтажные работы – опрессовка всей системы.

Подключение котла

Подключение установленного котла к отопительной системе по следующей схеме:

1. Проложенную по дому систему труб подключают к выводам на котле.
2. Как правило, в местах соединений устанавливаются отсекающие от общей системы запорные краны.
3. Для работы электрических приборов подключаются провода и контур заземления.
4. Установка предохранительных клапанов, терморегуляторов и других приборов (устанавливается перед установкой запирающей арматуры).
5. Для котлов отопления на газе – подключение к газопроводу.
6. Заполнение отопительной системы водой.
7. Опрессовка системы повышенным давлением. Попутно выявляются и устраняются протечки в системе.
8. Сброс давления в трубах до рабочего.

Важно! При первом запуске газового котла обязательно присутствие представителя газовой компании.

Современный рынок строительный материалов предлагает большой подбор труб из разнообразных материалов для устройства отопительной системы.

Конечно, при достаточных навыках сварочных работ, можно остановить свой выбор на привычных стальных трубах. Но зачем, заранее обрекать себя на гарантированный ремонт системы из-за того что трубы будут подвержены коррозии?

Если есть желание применить или медные или нержавеющие трубы, то его можно только одобрить, если владелец не ограничен в финансовых средствах и его не пугают определенные сложности в монтаже. Такие трубы самые дорогие, но они не боятся повышенного давления и высокой температуры.

Самый недорогой вариант – трубы из полипропилена. Но надо учесть, что места соединения с фитингами проводятся методом спаивания и если прогрев соединения недостаточен – это место обязательно потечет. А при перегреве возможно перекрытие внутреннего сечения расплавленным материалом.

В последнее время полиэтиленовые или металлопластиковые трубы пользуются большой популярностью. Монтаж достаточно простой, при условии, что стыки выполнены на прессованных фитингах. Их можно уложить под заливные полы при устройстве системы «теплый пол».

При большом выборе современных радиаторов, останавливать свой выбор на традиционных чугунных, как минимум, не рационально (). Из-за низкой теплопроводности они потеряли свою былую популярность.

Алюминиевые радиаторы

Кроме высокой теплоотдачи, алюминиевые радиаторы очень легкие.

Благодаря, тому, что они обладают разнообразием межосевых расстояний (350-500мм), установка системы отопления очень облегчается. Алюминиевые радиаторы обладают рядом плюсов, которые их выгодно отличают от других приборов отопления:

• Высокой теплоотдачей;
• Малым весом конструкции;
• Высоким рабочим давлением (18 атм.);
• Красивым дизайном.

Биметаллические радиаторы

Системы такого типа сочетают в себе достоинства и секционных (из алюминиевых сплавов), и трубчатых (из стали):

• Увеличенной прочностью (до 40 атмосфер);
• Большим сроком эксплуатации (до 20лет);
• Красивым дизайном;
• Большим уровнем теплоотдачи.

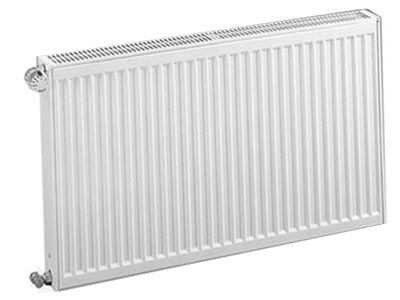

Стальные панельные радиаторы

Основное преимущество стальных радиаторов – в быстром реагировании на перепады температуры теплоносителя.

Они мгновенно нагреваются и также стремительно остывают. Такие свойства существенным образом влияет на энергосбережение.

Большая площадь штампованных стальных панелей положительным образом влияет на высокую теплоотдачу, а наличие оребренной поверхности увеличивает площадь отопительного прибора. Такие качества повышают комфортность и эффективность отопления.

Подбор по мощности и способы подключения радиаторов

Решение заменить полностью систему отопления принято окончательно. Основные элементы системы подобраны, осталось решить вопрос – какую мощность могут выдавать сами радиаторы?

Именно этот показатель в действительности самый важный при определении свойств отопительной системы.
Возьмем, для примера, комнату площадью 10 м² с высотой потолков 3 м. Объем комнаты соответственно 10х3 = 30 м³.

Но этот показатель не в полной мере описывает характеристику радиатора. Из нормативов известно, что для обогрева 1м³ комнаты требуется радиатор отопления с выходной мощностью минимум 40 Ватт.

В итоге получается: 30х40 = 1200 Вт.

Для страховки можно добавить 15-20%. Вот именно такое количество тепла необходимо для обогрева такой комнаты. Как видно расчеты совсем несложные и их можно выполнить самостоятельно перед походом в магазин.

Когда с мощностью радиатора разобрались, осталось выбрать способ его подключения к магистрали, которое осуществляется несколькими способами как на рисунке:

Боковое подключение отопительные батареи используется при монтаже к стоякам. В случае если магистральные трубы проложены под напольным покрытием или на уровне пола – диагональное.

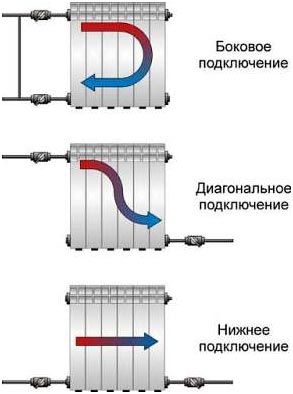

Из рисунка видно, что эти два способа подключения позволяют максимально продуктивно использовать всю поверхность батареи.

Находит своих сторонников и нижний разносторонний способ подключения. Из рисунка видно, что при таком направлении горячей воды невозможно эффективно прогреть все пространство радиатора.

Ошибки во время монтажа

Недочеты и ошибки в монтажных работах — нередкий случай. Их описание это тема для отдельной статьи, но можно выделить наиболее распространенные:

• Неграмотный подбор источника тепла;
• Допущенные недочеты в контуре котла;
• Неправильно подобранная система отопления;
• Небрежное отношение монтажников.

Выбор котла недостаточной мощности – самая распространенная ошибка.

Желание сэкономить на стоимости котла, но при этом запитать не только систему отопления, но и организовать подачу горячей воды, приведет к тому, что теплогенератор не в состоянии будет обеспечить дом достаточным количеством тепла.

Все элементы и приборы в обвязке котла должны быть установлены согласно их функциональным свойствам. Например, вставка насоса рекомендуется именно на обратных линиях трубопроводов и не забыть учесть про горизонтальное положение вала насоса.

При неправильно подобранной системе отопления есть риск дополнительных переделок. Так если «навесить» на однотрубную систему более пяти радиаторов чаще всего остальные греть не будут вообще.

К недочетом в монтаже своими руками можно привести примеры некачественно выставленных уклонов, не проваренные соединения или установка неправильно подобранной запорной арматуры.

Например, если перепутать места установки вентилей на трубы перед входом (обыкновенный кран) и на выходе из радиатора (кран регулировки подачи воды). Также случается, что монтаж труб в полу происходит без обязательного утепления, чтобы вода не остыла на пути к радиатору. Пришлось на даче менять систему отопления — старые чугунные батареи и советский котел, на который деталей даже днем с огнем не сыскать. Но как узнали стоимость услуг по замене и модернизации тепловых коммуникаций — были в большом шоке. В итоге решили сделать все самостоятельно — пусть и не так быстро, зато хорошую копейку можно сэкономить. Благо нашли эту статью, где очень подробно и примерами обрисованы все этапы работ, много фотографий объясняющих. Особо понравился раздел «Ошибки во время монтажа» — узнали много полезного из разряда «чего не надо делать», иначе потом больше времени, нервов и денег потратили б на переделывание.

Спасибо автору за подробную статью. Ее смело можно использовать как научное пособие при самостоятельном монтаже системы отопления в своем доме. Спасибо также и за многие рекомендации. Они помогут, особенно новичкам. А от себя добавлю, что, на мой взгляд, самым оптимальным вариантом из предложенных является установка газового котла. Ведь судите сами: это сравнительно дешево, привычно и практично. Однако автор или кто-нибудь еще может со мной не согласиться. Буду с нетерпением ждать мнений других людей на этот счет.

Мы два года назад как раз делали в доме отопление. Чтобы не быть зависимыми от печь, а то гарь эта и дым надоедают, если честно. Мы со специалистами установили водяное отопление. Довольно практично и мощность не теряется, не распыляется. Воду просто нагревает котел и она расходится по трубам, которые размещены по дому, типа батареи. И они уже нагревают дом. Лично для нас этот способ показался самым простым и оптимальным.

Возник вопрос с заменой отопления в частном доме, решили выкинуть советские батареи и котёл и заменить на новый. Цены конечно ужас, дерут по-страшному. Вот начал поиски в сети как правильно всё сделать, благо наткнулся на вас и получил информацию, по установке и монтажу системы. Подробно всё расписано разобрался легко. Мне выгодней стало после прочтения самому сделать, чем переплатить в 10 раз дороже какому-то умнику который умеет так же как и я.

Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.

Принцип работы системы водяного отопления

Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.

Структура водяного отопления

Все жидкостные отопительные системы имеют схожий набор элементов:

Характер циркуляции теплоносителя

Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:

• Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
• Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.

Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

Особенности монтажа отопления в частном доме

Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

Что нужно для подключения газового котла

Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.

Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.

В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.

Как монтируют трубопроводы

Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.

На данной схеме указана распространённая для частных домов градация диаметров

Выбор материала для труб отопления

Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.

Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.

Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.

Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.

Несколько способов провести трубы отопления в коттедже

Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:

• Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
• Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.

В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры

Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.

В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.

Отопительные приборы в системе отопления частного дома

По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.

В зависимости от способа обвязки эффективность радиатора будет меняться

Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.

Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.

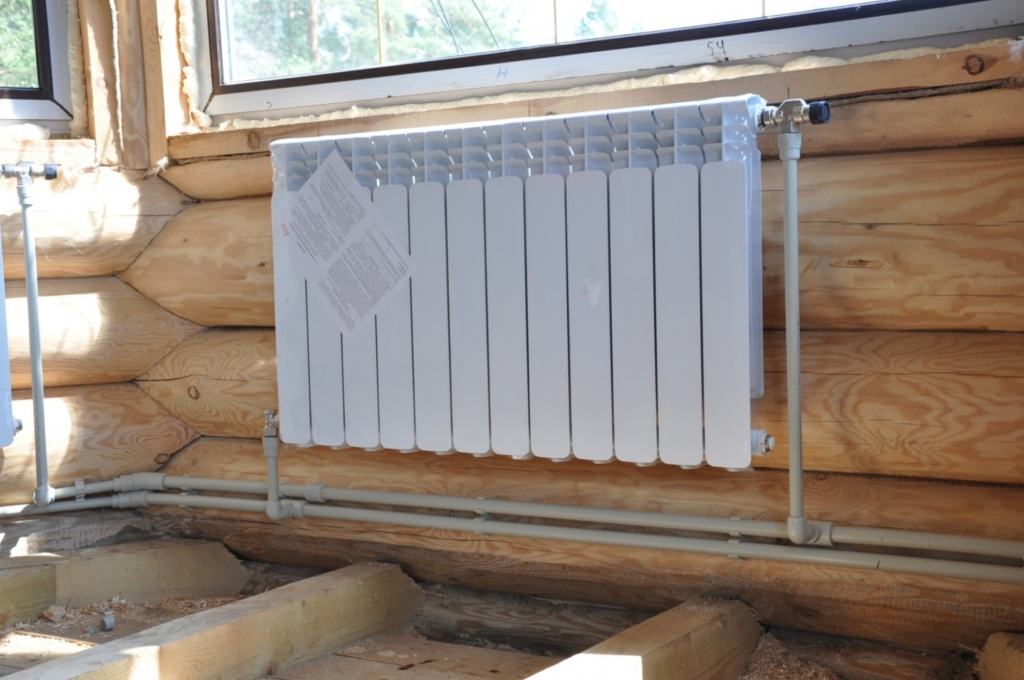

Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.

Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты

О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.

Видео: схема отопление частного дома своими руками

Данное руководство предназначается владельцам небольших частных домов, стремящимся самостоятельно организовать обогрев жилища в целях экономии средств. Наиболее рациональное решение для подобных зданий - закрытая система отопления (сокращенно – ЗСО), функционирующая с избыточным давлением теплоносителя. Рассмотрим ее принцип работы, разновидности схем разводки и устройство своими руками.

Принцип действия закрытой СО

Закрытая (иначе – замкнутая) система отопления - это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:

• отопительный агрегат – газовый, твердотопливный либо электрический котел;
• группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
• обогревательные приборы – радиаторы или контуры теплых полов;
• соединительные трубопроводы;
• насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
• фильтр сетчатый грубой очистки (грязевик);
• закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
• запорные краны, балансировочные вентили.

Типовая схема закрытой тепловой

Примечание. В зависимости от схемы в состав ЗСО дополнительно включаются современные устройства регулирования температуры и расхода теплоносителя – радиаторные термоголовки, обратные и трехходовые клапаны, термостаты и тому подобное.

Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:

1. После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
2. Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
3. Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
4. В результате нагрева давление внутри ЗСО возрастает до 1.5-2 Бар.
5. Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
6. Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
7. Раз в 1-2 года система должна проходить процедуру опорожнения и промывки.

Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.

Как функционирует замкнутая система отопления, разъясняется на видео:

Положительные качества и недостатки

Основные отличия закрытых сетей теплоснабжения от устаревших открытых систем с естественной циркуляцией – отсутствие контакта с атмосферой и применение перекачивающих насосов. Отсюда возникает ряд преимуществ:

• необходимые диаметры труб уменьшаются в 2-3 раза;
• уклоны магистралей делаются минимальными, поскольку служат для слива воды с целью промывки либо ремонта;
• теплоноситель не теряется путем испарения из открытого бачка, соответственно, можно спокойно заполнять трубопроводы и батареи антифризом;
• ЗСО более экономична по эффективности обогрева и стоимости материалов;
• закрытое отопление лучше поддается регулированию и автоматизации, может действовать совместно с солнечными коллекторами;
• принудительное течение теплоносителя позволяет организовать напольный обогрев трубами, замоноличенными внутри стяжки или в бороздах стен.

Гравитационная (самотечная) открытая система выигрывает у ЗСО по энергонезависимости - последняя неспособна нормально работать без циркуляционного насоса. Момент второй: в замкнутой сети содержится гораздо меньше воды и в случае перегрева, например, ТТ-котла, высока вероятность закипания и образования паровой пробки.

Справка. От кипения дровяной котел спасает плюс буферная емкость, поглощающая лишнее тепло.

Виды замкнутых систем

Прежде чем купить обогревательное оборудование, трубопроводную арматуру и материалы, нужно выбрать предпочтительный вариант закрытой водяной системы. Мастерами–сантехниками практикуется монтаж четырех основных схем:

1. Однотрубная с вертикальной и горизонтальной разводкой (ленинградка).
2. Коллекторная, иначе – лучевая.
3. Двухтрубная тупиковая с плечами одинаковой или разной длины.
4. Петля Тихельмана – кольцевая разводка с попутным движением воды.

Дополнительная информация. К замкнутым отопительным системам также относятся водяные теплые полы. гораздо сложнее сборки радиаторного отопления, новичкам браться за подобный монтаж не рекомендуется.

Предлагаем рассмотреть каждую схему отдельно, разбирая плюсы и минусы. В качестве примера возьмем проект одноэтажного частного дома площадью 100 м² с пристроенной котельной, чья планировка представлена на чертеже. Величина тепловой нагрузки на отопление уже посчитана , потребное количество теплоты указано для каждого помещения.

Монтаж элементов разводки и подключение к источнику тепла выполняется примерно одинаково. Установка циркуляционного насоса обычно предусматривается в обратке, перед ним монтируется грязевик, патрубок подпитки с краном и (если смотреть по течению). Типовая обвязка твердотопливного и газового котла представлена на схемах.

Расширительный бачок на рисунке условно не показан

Подробнее о монтаже и способах подсоединения отопительных агрегатов, использующих различные энергоносители, читайте в отдельных руководствах:

Однотрубная разводка

Популярная горизонтальная схема «ленинградка» - это одна кольцевая магистраль увеличенного диаметра, куда подключены все отопительные приборы. Проходя по трубе, поток нагретого теплоносителя делится на каждом тройнике и затекает в батарею, как показано ниже на эскизе.

Достигнув ответвления, поток делится на 2 части, примерно треть затекает в радиатор, где охлаждается и снова возвращается в магистраль

Передав теплоту помещению, остывшая вода возвращается обратно в магистраль, смешивается с основным потоком и движется к следующему радиатору. Соответственно, второй отопительный прибор получает воду, охлажденную на 1-3 градуса, и снова отбирает у нее нужное количество тепла.

Ленинградская горизонтальная разводка – одна кольцевая линия обходит все обогревательные приборы

Результат: в каждый последующий радиатор приходит все более холодная вода. Это накладывает на закрытую однотрубную систему определенные ограничения:

1. Теплоотдачу третьей, четвертой и последующей батареи нужно рассчитывать с запасом 10-30%, добавляя дополнительные секции.
2. Минимальный диаметр магистрали – DN20 (внутренний). Наружный размер ППР труб составит 32 мм, металлопластика и сшитого полиэтилена – 26 мм.
3. Сечение подводящих патрубков к обогревателям – DN10, наружный диаметр – 20 и16 мм для PPR и PEX соответственно.
4. Максимальное число отопительных приборов в одном кольце «ленинградки» - 6 шт. Если взять больше, возникнут проблемы с наращиванием количества секций последних радиаторов и увеличением диаметра разводящей трубы.
5. Сечение кольцевого трубопровода не уменьшается на всем протяжении.

Справка. Однотрубная разводка бывает вертикальной – с нижней либо верхней раздачей теплоносителя по стоякам. Подобные системы применяются для организации самотека в двухэтажных частных коттеджах либо работают под давлением в многоквартирных домах старой постройки.

Однотрубная система отопления закрытого типа обойдется недорого, если ее паять из полипропилена. В остальных случаях она прилично ударит по карману за счет цены магистральной трубы и фитингов (тройников) больших размеров. Как выглядит «ленинградка» в нашем одноэтажном доме, продемонстрировано на чертеже.

Поскольку общее число отопительных приборов превышает 6 шт., система разделена на 2 кольца с общим обратным коллектором. Заметно неудобство монтажа однотрубной разводки – приходится пересекать дверные проемы. Уменьшение протока в одном радиаторе вызывает изменение расхода воды в остальных батареях, поэтому балансировка «ленинградки» заключается в согласовании работы всех обогревателей.

Преимущества лучевой схемы

Почему коллекторная система получила такое название, хорошо видно на представленной схеме. От гребенки, установленной в центре здания, расходятся индивидуальные линии подачи теплоносителя к каждому прибору отопления. Подводки прокладываются в виде лучей по кратчайшему пути – под полами.

Коллектор замкнутой лучевой системы питается напрямую от котла, циркуляцию во всех контурах обеспечивает единственный насос, расположенный в топочной. Дабы уберечь ветви от завоздушивания в процессе заполнения, на гребенке устанавливаются автоматические клапаны – воздухоотводчики.

Сильные стороны коллекторной системы:

• схема энергоэффективна, поскольку позволяет четко дозировать количество теплоносителя, направляемого каждому радиатору;
• отопительную сеть легко вписать в любой интерьер – подводящие трубы можно спрятать в полу, стенах либо за подвесным (натяжным) потолком;
• гидравлическая балансировка ветвей производится с помощью ручных клапанов и расходомеров (ротаметров), установленных на коллекторе;
• ко всем батареям подается вода одинаковой температуры;
• работу схемы легко автоматизировать – регулировочные клапаны коллектора оснащаются сервоприводами, закрывающими проток по сигналу терморегуляторов;
• ЗСО данного типа подходит для коттеджей любых размеров и этажности – на каждом уровне здания ставится отдельный коллектор, распределяющий тепло группам батарей.

С точки зрения финансовых вложений, закрытая лучевая система не слишком дорога. Расходуется много труб, но их диаметр минимальный – 16 х 2 мм (DN10). Вместо заводской гребенки вполне допускается применять , спаянную из полипропиленовых тройников либо скрученную из стальных фитингов. Правда, без ротаметров наладку отопительной сети придется делать с помощью радиаторных балансировочных вентилей.

Распределительная гребенка ставится в центре здания, радиаторные линии прокладываются напрямую

Минусов лучевой разводки немного, но они стоят внимания:

1. Скрытый монтаж и испытание трубопроводов выполняется только на этапе нового строительства либо капитального ремонта. Заложить радиаторные подводки в полы обжитого дома или квартиры нереально.
2. Коллектор крайне желательно располагать в центре здания, как показано на чертеже одноэтажного дома. Цель – сделать подводки к батареям примерно одинаковой длины.
3. В случае протечки трубы, замоноличенной в стяжке пола, найти место дефекта без тепловизора довольно сложно. Не делайте в стяжке соединений, иначе рискуете столкнуться с проблемой, изображенной на фото.

Протечка соединения внутри бетонного монолита

Двухтрубные варианты

При устройстве автономного отопления квартир и загородных домов используется 2 разновидности таких схем:

1. Тупиковая (другое название – плечевая). Нагретая вода раздается отопительным приборам через одну магистраль, а собирается и течет обратно в котел по второй линии.
2. Петля Тихельмана (попутная разводка) представляет собой кольцевую двухтрубную сеть, где нагретый и остывший теплоноситель движется в одном направлении. Принцип действия аналогичен – батареи получают горячую воду из одной магистрали, а охлажденную сбрасывают во второй трубопровод – обратку.

Примечание. В закрытой попутной системе обратная линия начинается от первого радиатора, а подающая заканчивается на последнем. Разобраться поможет схема, представленная ниже.

Чем хороша тупиковая закрытая система отопления частного дома:

• количество «плечей» - тупиковых ветвей – ограничено лишь мощностью котельной установки, поэтому двухтрубная разводка подойдет для любого здания;
• трубы укладываются открытым либо закрытым способом внутри строительных конструкций – по желанию домовладельца;
• как и в лучевой схеме, ко всем батареям приходит одинаково горячая вода;
• ЗСО отлично поддается регулированию, автоматизации и балансировке;
• правильно разложенные «плечи» не пересекают дверные проемы;
• по стоимости материалов и монтажа тупиковая разводка обойдется дешевле однотрубной, если сборка ведется металлопластиковыми либо полиэтиленовыми трубами.

Оптимальный вариант подключения батарей — две отдельных ветви огибают помещения с двух сторон

Проектирование замкнутой плечевой системы дачного или жилого дома площадью до 200 квадратов не представляет особой сложности. Даже если сделать ветви разной длины, схему удастся уравновесить путем глубокой балансировки. Пример разводки в одноэтажном здании 100 м² с двумя «плечами» показан выше на чертеже.

Совет. При выборе длины ветвей следует учитывать отопительную нагрузку. Оптимальное число батарей на каждом «плече» - от 4 до 6 шт.

Присоединение обогревателей с попутным движением теплоносителя

Петля Тихельмана – это альтернативный вариант закрытой двухтрубной сети, предполагающий объединение большого количества приборов отопления (свыше 6 шт.) в единое кольцо. Взгляните на схему попутной разводки и обратите внимание: через какой бы радиатор ни протекал теплоноситель, общая протяженность маршрута не изменится.

Отсюда возникает почти идеальное гидравлическое равновесие системы – сопротивление всех участков сети одинаково. Это весомое преимущество петли Тихельмана над прочими замкнутыми разводками влечет и главный недостаток – 2 магистрали неизбежно пересекут дверной проем. Варианты обхода – под полами и над дверным косяком с установкой автоматических воздухоотводчиков.

Недостаток – кольцевая петля проходит через проем входной двери

Выбор отопительной схемы загородного дома

1. Тупиковая двухтрубная.
2. Коллекторная.
3. Двухтрубная попутная.
4. Однотрубная.

Отсюда совет: вы не ошибетесь, если для дома площадью до 200 м² выберете первый вариант – тупиковую схему, она подойдет в любом случае. Лучевая разводка уступает ей по двум показателям – цена и возможность монтажа в помещениях с готовой отделкой.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).

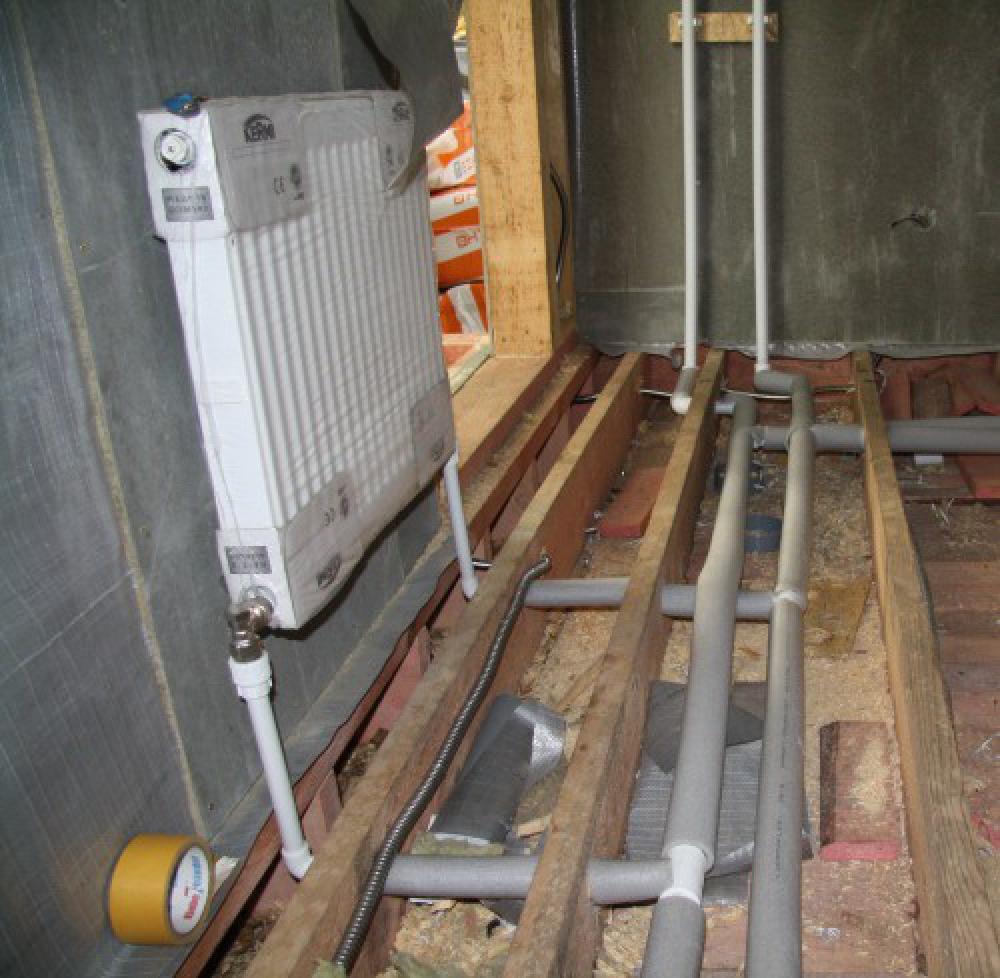

3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.
