Обозначение розетки 220 на схеме. Первый шаг к пониманию схем – обозначения элементов сети. Обозначение розеток на схеме гост

От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.

Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода — он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток (они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

Над мойкой и плитой.
В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.

Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?

Обозначение розеток на плане или схеме производится условно. Подробные параметры (например, высота) не указываются. В чертеж обязательно включаются не только условные обозначения розеток и выключателей, но еще и распределительных коробок. Давайте посмотрим, как на схеме обозначается розетка. На чертежах можно увидеть схематическое изображение розетки накладной и штепсельной (с заземлением и без). На схемах электророзетки изображаются в виде двух точек в конце провода или в виде квадрата с двумя точками.

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта - составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

те, которые предназначаются для открытой установки;
те, которые устанавливаются скрытым способом;
блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

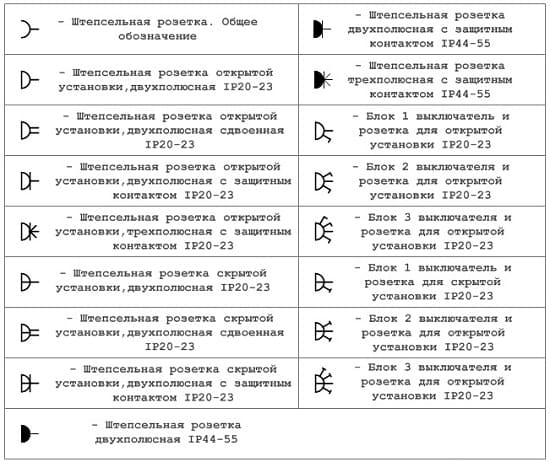

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели - это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний - их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) - данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ - внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

над мойкой;
плитой;
непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

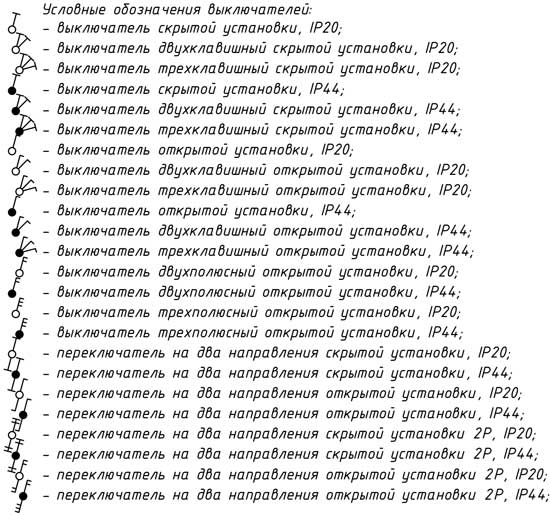

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной - 2-4 (в зависимости от количества бытовой техники).

В силу своей специфики в технической индустрии встречается множество схем и чертежей. Грамотный инженер должен не только уверенно читать эти схемы, но и уметь их составлять. Поскольку направлений в технике большое множество, в каждой структуре есть свои нюансы, было принято решение стандартизировать принципы построения чертежей и схем.

Для упрощенного составления и государственный стандарт обобщил все элементы и устройства в документе под номером ГОСТ 21.614 и ГОСТ 21.608. Там также описаны правила нанесения условно-графических изображений на чертеже, в том числе в нем присутствует обозначение розетки на схеме.

Причины возникновения ОУГ

Аббревиатура ОУГ расшифровывается как обозначение условно-графическое. По причине того, что чертеж является официальным документом, то и составляться он должен правильно. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. Если бы таких правил не существовало, возникало бы множество спорных моментов при изготовлении детали или же постройки сооружения.

Во времена, когда чертежи рисовались вручную, инженеры всячески пытались упростить процесс черчения. Это позволяло за короткие сроки выпускать проектно-изыскательскую документацию. В современном строительстве давно используют специальные программные комплексы для выполнения чертежей. Они значительно упрощают жизнь проектировщиков, но ОУГ по-прежнему остаются актуальными. В электротехнике все чертежи на 95% состоят только из одних условно-графических изображений.

В чертеже много элементов, особенно это касается строительных обрисовки помещений принимаются от сотого до пятисотого. Это означает, что площади помещений могут быть уменьшены в сто или пятьсот раз.

При сотом масштабе один сантиметр на листе бумаги эквивалентен одному метру в реальности. Иногда проектировщикам необходимо уместить на небольшом листе бумаги множество элементов. Для решения этой задачи используют ОУГ. Это позволяет на плоском формате расставить многоуровневые электротехнические элементы.

Обозначение розетки на схеме

При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для того чтобы понять, куда разместить то или иное устройство, строитель обращает внимание на обозначение розетки на электрической схеме.

Проектирование раздела «Электрическое оборудование» предполагает составление всех необходимых чертежей. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Первой идет однолинейная схема распределительного устройства - на ней отображаются все потребители, изображенные условными знаками, следующим будет план их размещения в помещении. Далее идет спецификация.

В гражданском строительстве значительную часть условно графических элементов составляют электрические розетки. Розетка позволяет доставить электрическую энергию от электрической станции или подстанции до конечного потребителя.

Всем известно, что розетка располагается на стене. В современном мире почти все приборы работают на электрической энергии от сети 220 вольт. Следовательно, в квартирах или офисах их количество редко бывает меньше двух.

Виды обозначения розеток на планах

Как и электрическое оборудование, розетки бывают различного видового исполнения и назначения. Следовательно, обозначение розетки на схеме требуется выполнить различным образом. Рассмотрим основные виды розеток:

двухполюсные - это обычные розетки 220 вольт, которые устанавливаются в квартирах;
трехполюсные - те же двухполюсные розетки, но с дополнительно подведенным заземляющим проводником, они являются современным европейским стандартом;
четырехполюсные - старый стандарт, используемый при уровне напряжения в такие розетки в основном встречаются в промышленности (при необходимости в небольшой мощности);
пятиполюсные применяются для специальных подключений промышленного оборудования.

Виды розеток по способу монтажа

Помимо видового исполнения, розетки различают по способу установки:

со скрытой установкой (интегрируемые в стену);
с открытой установкой (имеют свой корпус, который крепится к несущей поверхности);
с наружной установкой (имеют защитный корпус с высокой пыле- и влагозащищенностью, предназначены для установки вне помещений).

В европейской системе маркировки электрического оборудования в зависимости от степени защищенности от проникновения пыли и влаги применяются две латинские буквы IP и двухзначное число. Первая цифра означает защиту от проникновения сторонних предметов, вторая - от проникновения влаги. Существуют значения от 0 до 9, чем больше цифра, тем лучше защита.

Обозначение розеток на схеме ГОСТ

В нормах четко прописывается условное обозначение розетки на схеме. Розетка в общем виде изображается в виде полукруга с отходящей вверх от окружности чертой. Черта обозначает вид розетки. Одна означает, что розетка двухполюсная, две параллельные черты - соответственно, двухполюсная сдвоенная.

Три черты, расположенные веером, подразумевают, что розетка трехполюсная. При наличии контакта с подключенным защитным проводником рисуется плоская черта, параллельная центру полукруга, это справедливо для всех розеток открытой установки.

Обозначение розеток, выключателей на схемах при скрытой установке выглядит следующим образом: в центре полукруга рисуется еще одна черта. Она направлена от центра к черточке, которая обозначает количество полюсов розетки. Зачастую такая розетка просто замуровывается в стену. Она обладает малой степенью защиты, но благодаря тому, что все открытые проводящие части скрыты в стене, вполне безопасна.

Встречается также обозначение розеток, выключателей на схемах с закрашенным полукругом в Это означает, что перед нами розетка с повышенным значением IP. Это позволяет устанавливать ее вне помещений, например на улице.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

скрытой установки;
открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

без защиты IP20;
с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P . S . Скоро поговорим и о блоках программы AutoCAD , а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.
