При покупке долгожданного жилья люди пытаются обеспечить максимально комфортные условия для своего проживания. Комфорт это не только обустройство квартиры мебелью и бытовой техникой, но и создание благоприятного для здоровья микроклимата. Ниже мы расскажем, о том, как в этом может помочь вентиляция приточная в квартире.
От обустройства вентиляции зависит приток воздуха в вашей квартире, ведь воздух может не только отражаться на нашем настроении и работоспособности, но и нанести серьезный урон вашему организму. Обеспечить чистый воздух способна приточная вентиляция в квартире с фильтрацией.
Система приточной вентиляции в квартире необходима для обеспечения нормальных условий проживания, как и другие инженерные системы коммуникации. Данная система выполняет следующие функции:
- Поступление необходимого количества свежего воздуха в квартиру.
- Его очистка от пыли, а также насекомых.
- Охлаждает поступающий воздух в летний период, а зимой – подогревает.
Помимо вышеперечисленных она выполняет ряд других, более мелких функций, однако они считаются менее актуальными.
О приточной вентиляции и монтаже
Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

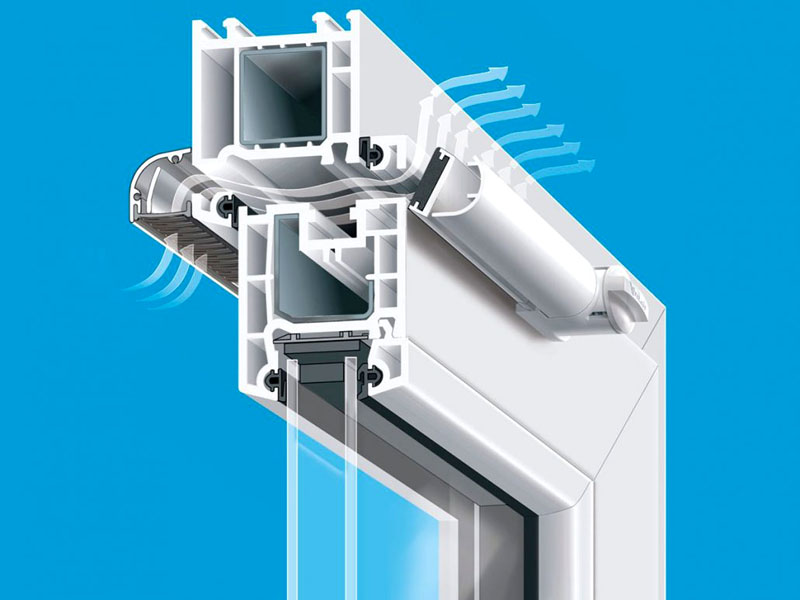

Установка вентиляционного клапана (проветривателя) в окно ПВХ
Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.
- Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана. Можно замерить линейкой, либо приложить сам приточный клапан.
- Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
- На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
- Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
- На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта. Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.
Варианты установки будут зависеть от модели клапана и его комплектации.
Установка приточного клапана
Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.
Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

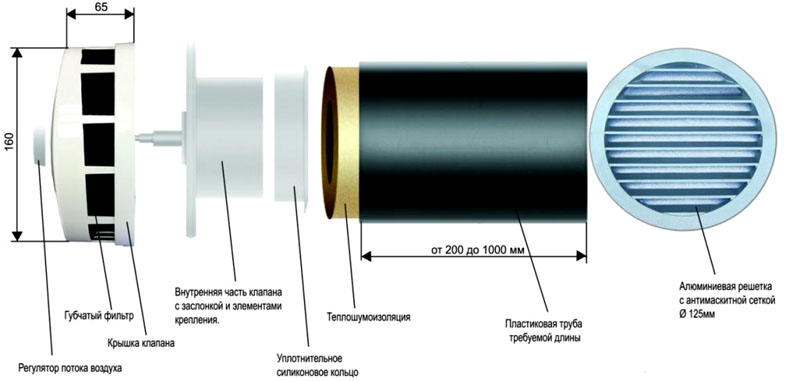

Пошаговая инструкция по монтажу приточного клапана в стену
- Намечаем место установки.
- Вырезаем проем в стене чуть больше, чем воздуховод клапана.
- В проем вставляем обернутый теплоизоляцией воздуховод.
- Зазор заполнить герметиком или пеной.
- Удаляем лишнюю монтажную пену.
- Собираем сам клапан.
Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.
Фильтрация приточного воздуха
Приточная вентиляция в квартире с фильтрацией очищает входящие воздушные массы и имеет несколько конструкций, требующих для установки знаний и времени. Система функционирует автоматически, и это очень удобно, так как проживающим не нужно думать о ее управлении.
Включается и выключается она самостоятельно, потому что в нее встроены специальные датчики, которые могут определить влажность воздуха в квартире, а также его загрязненность.
Приточная вентиляция в квартире с фильтрацией. Такая установка состоит из:
- Система автоматической регулировки.
- Вентилятор.
- Воздушный клапан, защищающий установку от случайного попадания воздуха, когда она «спит».
- Воздуховод.
- Фильтры, обеспечивающий отчистку воздуха.
- Решетка.
- Звукоизолятор.
Приточная вентиляция для квартиры с фильтрацией имеет сборную или моноблочную установки. Основное отличие их между собой: цена, размер, способ установки, а также различный функционал. Эта компактная система занимает мало места. Она поставляет в помещение очищенный воздух, а при наличии дополнительных функций и охлаждает его. Также существуют модели с подогревом.

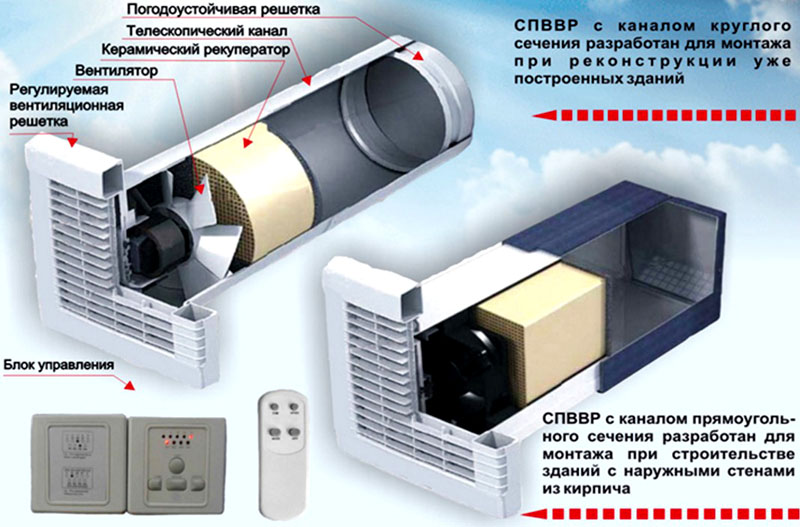

Для установки теплообменника монтаж вряд ли обойдется одним днем, т.к. нужно сверлить несущую стену, вешать оборудование и тянуть короба вент каналов. Помимо этого, приточная установка подключается к электрической сети.
Устанавливать заводскую моноблочную систему можно во всех помещениях, где постоянно находятся люди. Ее небольшой размер и бесшумная работа делают данную установку привлекательным для жильцов квартир. Еще одно достоинство компактной установки: не обязательно заказывать проект и делать расчет, а также пусконаладочные работы.

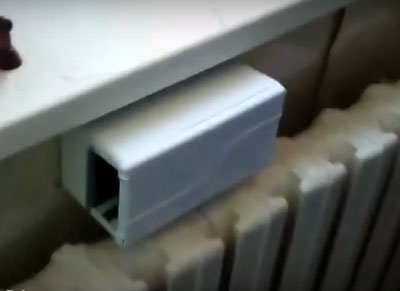

Такая система устанавливается под окном или же сбоку от окна. Также она должна находиться в свободном доступе.
Как сделать приточную вентиляцию в квартире? Вот, например, инструкция по монтажу: приточная вентиляция в квартире своими руками или установка компактной приточной камеры.
Сначала формируют в стене проем, совпадающий с каналом. Для этого понадобится специальный инструмент, который не найдешь в каждом доме – оборудование для сверления из алмазной крошки. Далее утепляют канал и делают шумоизоляцию. Следующим этапом канал воздухозабора соединяют с основным блоком и фиксируют в стене крепежными деталями, которые входят в комплект по сборке.
Проверка работы естественной вентиляции
Безусловно, перед тем как въехать в квартиру мы не задумываемся об устройстве вентиляции, это была забота застройщика и проектировщика. В ходе строительства многоэтажки монтируют вентиляционные каналы, которые выходят в санузел и кухню. Приток чистого, а также устранение загрязненного воздуха происходит естественным путем. Свежий воздух поступает из форточки, открытого окна или двери, а выход отработанного через тот самый вентиляционный канал.
Насколько хорошо функционирует для вашей квартиры центральный вентиляционный канал можно проверить самому. Приоткрыть окно в любом помещении, взять полоску тонкой бумаги, приблизительно 4*25 см и поднести к вентиляционной решетке на 10 см. Свободный конец полоски засасывает — система работает хорошо, а если плохо затягивает – то следует прочистить систему.
Использовать для проверки тяги подожжённую спичку запрещено Правилами пожарной безопасности, т.к. в шахте может быть газ и тогда разрушительных последствий не избежать.
Когда в квартире плотные окна и двери, а дополнительная приточка воздуха отсутствует, нарушается принцип работы естественной вентиляции. Без поступления воздуха извне общедомовые вентканалы перестают функционировать.
Какие параметры учитываются
Перед тем как сделать монтаж приточной вентиляции с фильтрацией нужно определиться, исходя из расчетов, какой именно вентилятор или клапан вам необходим.
Расчет воздухообмена сделать очень легко:
На 1 кв.м площади поток воздухообмена должен составлять не менее 3 куб.м в час, а на 1 человека – 30 куб.м в час.
Вентиляторы подбираются по мощности. Для квартиры достаточно вентилятора с производительностью до 500 куб. м/час.
По результату расчета, можно легко составить проект «вентиляция квартиры».
Заключение
Можно полностью утверждать, что приточная вентиляция в квартире с фильтрацией выполняет все необходимые задачи и обеспечивает формирование благоприятного климата в доме. С такой установкой у вас никогда не будет болеть голова от духоты, а самочувствие и настроение всегда будут прекрасными.
В проветриваемой спальне, детской, офисе, лучше спится и работается. Если вы решили сделать вентиляцию квартиры самостоятельно, то перед покупкой оборудования нужно учесть размер помещения, количество человек в нем находящихся большую часть времени. Если расчет сделать верно, то установка приточной вентиляции в квартире создаст прекрасный микроклимат.
Свежесть и чистота воздуха – не одно и то же. На улице мы дышим свежим воздухом, но можно ли назвать его чистым, особенно в условиях городской экологии? Зато воздух в помещении может быть и свежим, и чистым одновременно – если есть вентиляция с фильтрацией.
Большинство бытовых приточных вентиляционных устройств снабжено воздушными фильтрами. Однако количество этих фильтров, класс эффективности и «специализация» различны. Чтобы выбрать подходящую приточную вентиляцию в квартиру, цена которой будет Вас устраивать, придется разобраться в этих тонкостях. Мы поможем!
С какими загрязнениями предстоит бороться
Крупные загрязнения
Пух, листья, песок, хвоинки, шерстинки и все прочее, видимое невооруженным глазом. Такие загрязнения доставляют немало хлопот при уборке, но наименее опасны. Они тяжелые и не держатся в воздухе, а быстро оседают на поверхностях. Поэтому они редко попадают в наши дыхательные пути, в отличие от, например, вездесущей пыли.
Пыль
Пыль настолько привычна и обыденна, что мало кто задумывается о ее составе, а стоило бы. Пыль – это любые взвешенные в воздухе твердые частицы. Они могут быть как крупными (сотни микрометров), так и мельчайшими (доли микрометров). Для сравнения: толщина паутины – 2-3 микрометра.
Бывает природная пыль, которая образуется в результате эрозии почвы, вулканической активности, пожаров, испарения морской воды, содержащей соли. Бывает пыль антропогенного характера, основные источники которой – промышленность и транспорт (особенно сжигание топлива). Соединения свинца, алюминия, кремния, бериллия, кадмия, кварца, сульфаты, нитраты, аммоний – вот неполный список веществ, которые можно обнаружить в городской пыли.
Частицы РМ2.5
Вообще, это тоже пыль – только чрезвычайно мелкая, меньше 2,5 микрометров. Такие частицы выделяют в особую группу, потому что они крайне опасны. Они такие мелкие, что не задерживаются нашими естественными органическими барьерами и напрямую попадают в легкие, кровь и мозг. Там PM2.5 накапливаются и образуют отложения. Они провоцируют обострения хронических болезней и развитие сердечно-сосудистых заболеваний.
Пыль – это не только досадная грязь на подоконниках, но и реальная опасность для здоровья горожанина. Понятно, что от таких частиц необходимо защищаться, и если приточная вентиляция в доме с фильтрацией может это сделать, то почему бы не воспользоваться этой функцией?
Пыльца, споры плесени и другие органические загрязнения
Самое неприятное в этом списке – пыльца, сильнейший аллерген. Впрочем, споры плесени тоже могут попадать в дыхательные пути и вызывать нежелательную реакцию организма.
Запахи
Неприятные запахи от автомобильных выхлопов, промышленных выбросов, дыма и гари со строек и свалок – только полбеды. Все перечисленное содержит множество вредных для человека веществ: сажу, угарный газ, диоксид серы, аммиак, оксид азота, бензапирен, формальдегид и др. (многие из этих веществ не пахнут сами по себе, но это не делает их менее опасными). Хорошая приточная вентиляция в квартире с фильтрацией должна избавлять от большинства из них.
Типы фильтров для вентиляции
Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:
1. Фильтры класса G : G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.
Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.
2. Фильтры класса F : F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.
3. Фильтры класса Н (E) , они же фильтры HEPA (EPA): H10 (Е10), H11 (Е11), H12 (Е12), H13 и H14. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.
Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.
Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.
Фильтры в устройствах вентиляции
Выбирая приточную вентиляцию с фильтрацией воздуха, нужно обращать внимание на:
1) Класс фильтров.
Подходящий для Вас класс фильтрации зависит от экологической ситуации вокруг Вас. Оживленный центр города, близость работающего завода или автомагистрали – все это зоны повышенной концентрации вредных веществ. В таких условиях фильтр класса НЕРА крайне желателен.
2) Количество фильтров.
Единичный фильтр, даже очень хороший, быстро выходит из строя и требует частой замены. Рекомендуется использовать каскад из нескольких фильтров. Во-первых, это обеспечит более эффективную очистку. Во-вторых, увеличит срок их службы: каждый последующий фильтр забивается меньше.
3) Ресурс фильтров.
Как правило, чем больше объем фильтрующего материала, тем дольше служит фильтр. Если производитель советует менять фильтры по нескольку раз в год, значит, их ресурс невелик.
Типы приточной вентиляции с фильтрами
Центральная вентиляция . Большие размеры центральной вентиляции позволяют оснастить ее всеми необходимыми фильтрами. Среди них часто встречаются НЕРА и угольные фильтры. Если позволяет бюджет и не смущает необходимость ремонта, этот тип приточно-вытяжной вентиляции в квартире с фильтрацией – хороший вариант. Однако чаще для квартир выбирают компактные устройства.
Приточные клапаны . Конструкция приточных клапанов подразумевает только самый простой фильтр, например, фильтр класса G, который задерживает лишь наиболее крупные загрязнения.
Проветриватели . Большинство проветривателей снабжены одним или двумя фильтрами. В моделях помощнее можно встретить фильтры класса F, часто в паре с угольным фильтром. Такие устройства подходят для районов со средней экологической обстановкой.

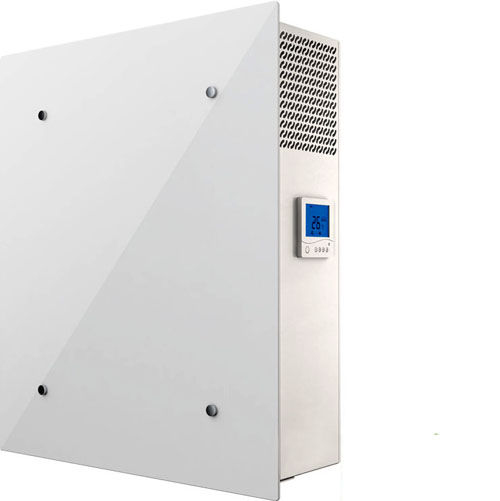

Бризеры . Это тип компактной приточной вентиляции в квартире с фильтрацией и подогревом воздуха. В стандартной комплектации бризера три фильтра. Сначала воздух проходит через фильтр G4 или F7 и очищается от крупных и средних загрязнений. Далее следует фильтр класса НЕРА Н11, который задерживает более 95% мелких и мельчайших частиц, в том числе РМ2.5. Дело завершает адсорбционно-каталитический фильтр, избавляющий от газов и запахов.
| Бризер | Проветриватель | Приточный клапан | Центральная вентиляция | |
| Фильтрация | 1. Фильтр от крупной пыли F7 либо фильтр первичной очистки G4. 2. Фильтр от мелкой пыли НЕРА. 3. Фильтр от вредных газов АК либо АК-XL |
Один или два фильтра не выше класса F | Фильтров нет или один фильтр не выше класса G | Фильтры устанавливаются по желанию |
| Производительность* | 35-120 м3/ч на одну комнату | 0-160 м3/ч на одну комнату | 0-50 м3/ч на одну комнату | 100-500 м3/ч на все комнаты |
| Монтаж | Установка за 1 час на чистый ремонт. Сквозное отверстие в стене снаружи закрывается пластиковой решеткой | Установка за 1 час на чистый ремонт. Сквозное отверстие в стене снаружи закрывается пластиковой решеткой | Установка в рамках капитального ремонта. Воздуховоды под потолком и вентиляционное оборудование снаружи | |
| Дополнительные функции | Рециркуляция (очистка воздуха внутри помещения), подогрев воздуха с климат-контролем, управление со смартфона** | Подогрев воздуха в некоторых моделях | Нет | Возможно установить устройства кондиционирования и увлажнения воздуха, а также вытяжной модуль |
| Цена** | от 21 300 руб. | от 23 000 руб. | от 1 500 руб. | от 100 000 руб. |
* При норме 30 м3/ч на человека
** Функции, которые есть у бризера 3S
*** Информация о ценах взята из открытых источников
ВЫБИРАЯ В КВАРТИРУ ПРИТОЧНУЮ ВЕНТИЛЯЦИЮ С ФИЛЬТРАЦИЕЙ, ИСХОДИТЕ ИЗ ЭКОЛОГИЧЕСКОЙ ОБСТАНОВКИ ВОКРУГ ВАС, КАЧЕСТВА ОЧИСТКИ И ЦЕН.
работает по одному принципу: из одного места в помещение воздух заходит, из другого − выходит. Других вариантов нет. При этом приток воздушных масс обычно производится с нижней части помещения, отток (вытяжка) − с верхней, потому что отработанный тёплый воздух поднимается к потолку. В этой статье будем говорить об одной разновидности вентиляционных схем, которая в городских квартирах стала использоваться недавно. Это приточная вентиляция в квартире с фильтрацией.
Сама схема вентиляционной системы в квартире очень проста. Это всего лишь вентиляционная шахта, пронизывающая все этажи здания с подвала до крыши. К ней из каждой квартиры подведены , которые в помещениях закрываются декоративными решётками. Выводы каналов располагаются под потолком в кухне, и туалете.
При этом движение воздушных масс внутри квартиры происходит из жилых комнат к отверстиям вентканалов. Такая схема называется переточной, потому что воздух перетекает из одной комнаты в другую, очищаясь и обновляясь.
Данная вентиляционная система для квартиры до поры до времени являлась эффективной, потому что приток свежего воздуха производился через неплотности во и окнах. Именно на это и были рассчитаны параметры вентиляции. С появлением всё изменилось не в лучшую сторону. Притока воздуха не стало, а значит, и перестала работать вся вентиляция. И это была большая проблема для жителей городских квартир. Первый признак, что система не работает, – запотевшие окна. Но есть и другие варианты проверить, эффективно ли производится отток отработанного воздуха.
Статья по теме:
В материале мы рассмотрим разновидности систем, как самостоятельно произвести расчет и обустройство вентиляции, советы и рекомендации специалистов.
Как определить, эффективно ли работает вентиляция в квартире

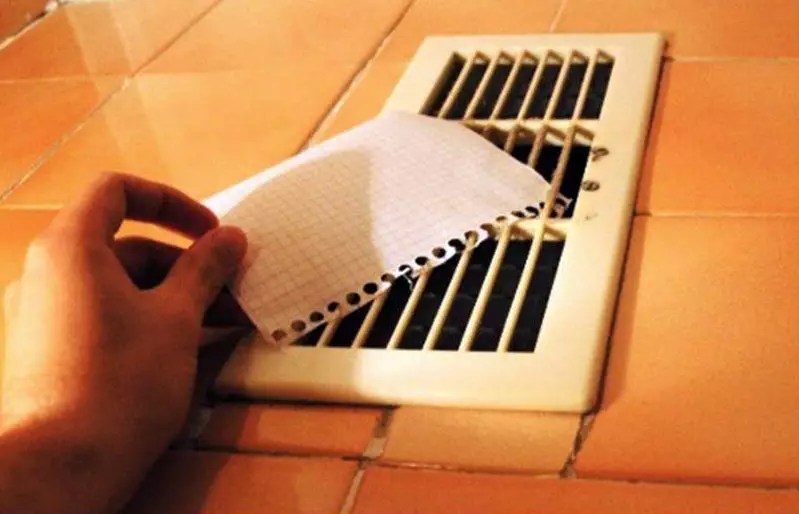

Самый простой способ – это приложить к декоративной решётке вентканала бумажную салфетку. Если она упала, то вытяжка нулевая.
Внимание! Ни в коем случае не используйте огонь для проверки. Внутри вентканалов и шахты скапливается большое количество паутины, мусора, жировых и масляных отложений. При соприкосновении с огнём всё это вспыхивает, как порох.
Побочные неприятности:
- влажность внутри ванной комнаты снижается медленно;
- в туалете неприятные запахи долго держатся;
- запахи от приготовления пищи распространяются по всей квартире;
- тяжёлый воздух в комнатах;
- появляется плесень на окнах;
- в воздухе собираются микрочастицы пыли, шерсти от домашних питомцев, коврового ворса, что негативно сказывается на здоровье людей.
Приточная вентиляция − это современное решение проблемы
Чтобы решить проблему, нужно создать приточно-вытяжную вентиляцию для квартиры. То есть, вытяжка в здании уже присутствует, надо организовать способ доставки свежего воздуха с улицы в помещения. Есть несколько вариантов, о которых и пойдёт речь.
В первую очередь надо обозначить, что приточная вентиляция делится на две категории: естественная и принудительная:
- Естественная. Это когда воздух, по законам физики, движется от , расположенного внизу помещения, к вытяжному отверстию у потолка. То есть, снизу в квартиру поступает свежий воздух с пониженной температурой, а сверху выходит отработанный, с более высокой температурой. При этом очень важно соблюсти параметры отверстий между собой. Особенно это касается приточных. Они должны быть определённого размера, чтобы соответствовать пропускной способности, соответствующей нормативной.
- Принудительная схема – это когда в нижние отверстия устанавливается вентилятор. То есть, воздух загоняется в помещения принудительным способом.
Второй вариант эффективнее первого, но более затратен и в плане первоначальных вложений денежных средств, и в плане эксплуатации. Потому что на работу вентиляторов будет уходить электроэнергия, за которую придётся платить. Но такие вентиляторы маломощные, так что оплата будет незначительной.
Какими способами производится приток воздуха
Когда дело касается естественной приточной системы вентиляции, то организуют её двумя способами.
- Специально установленными в пластиковых окнах . Они устанавливаются или в промежутке между открывающейся створкой и рамой, или сегодня используют специальные ручки, в которых проделаны отверстия.
- В стене, соприкасающейся с улицей, делают сквозные отверстия (это не запрещается делать), куда вставляются воздушные клапаны цилиндрической формы.
Внимание! Запретов, где устанавливать воздушные клапаны в стене, не существует. Но рекомендуется это делать над радиаторами отопления. Чтобы зимой входящий холодный воздух тут же нагревался, не изменяя температурного режима в помещениях.
Как сделать приточную вентиляцию в квартире своими руками
Это несложный процесс, главное – точно подобрать саму установку по диаметру и длине. Рассмотрим вариант монтажа над :
| Фото | Описание работ |

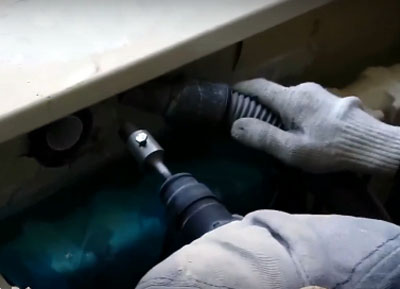

 | Для сверления отверстия в стене требуется перфоратор и алмазная коронка соответствующего диаметра. |
 | Получилось вот такое сквозное отверстие. |
 | В него вставляется гофрированный шланг или , которая будет выполнять функции ствола вентиляционного прохода. |

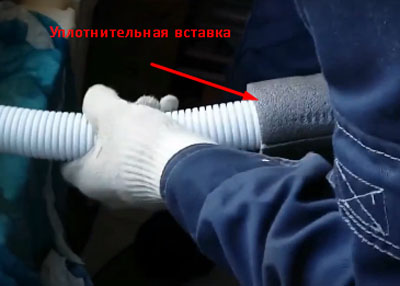

 | Обязательно устанавливается уплотнительная вставка из полипропилена, которая закроет зазор между трубой и стенками отверстия. По сути, это утеплитель, который не даст воздуху проникать через зазор. |

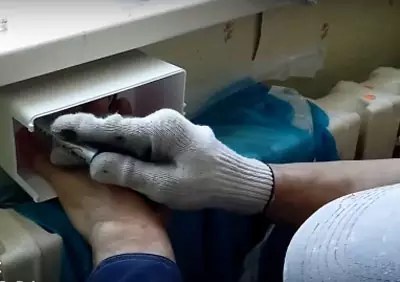

 | По месту устанавливается защитный короб, и через монтажные отверстия на стене делаются отметки, в которых надо просверлить отверстия под крепёж. |

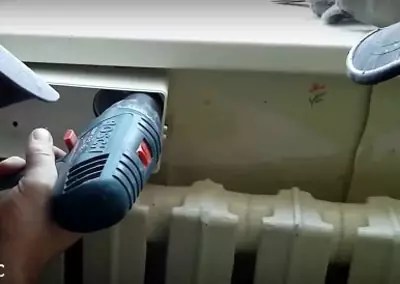

 | Сверлятся отверстия под крепёжные изделия, куда вставляются пластмассовые дюбели. |
 | Коробка устанавливается на место и крепится к стене саморезами. |

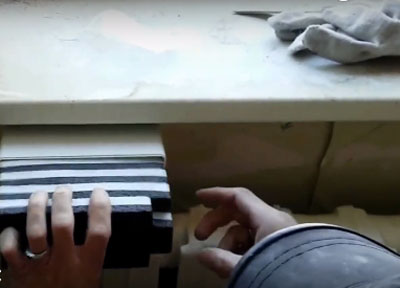

 | Внутрь коробки устанавливается фильтр. |
 | Сверху вся конструкция закрывается крышкой. Сбоку остаётся отверстие, через которое свежий воздух будет поступать внутрь комнаты. |
Принудительная приточная вентиляция
Надо обозначить, что существует и принудительная вытяжная вентиляция, которая от принудительной приточной отличается лишь тем, что вентилятор устанавливается на вытяжку. Есть ещё один вариант, который носит название – принудительная приточно-вытяжная схема. Это когда вентиляторы устанавливаются и на приток воздуха, и на вытяжку. Данную систему чаще используют в частном домостроении. В квартирах − или вытяжную, или приточную. Хотя надо отметить, что сегодня производители вентиляционного оборудования предлагают различные новинки в виде приточно-вытяжных установок для квартир. Они компактны, эффективны, но стоят недёшево.
Так как тема статьи именно приточная вентиляция квартиры, то будем рассматривать именно этот вариант. Как уже было сказано выше, приточная схема – это наличие вентилятора. Поэтому на рынке присутствуют воздушные клапаны, внутри которых установлены небольшой мощности вентиляторы. На фото ниже показаны две разновидности таких устройств: с цилиндрической формой канала и прямоугольной.

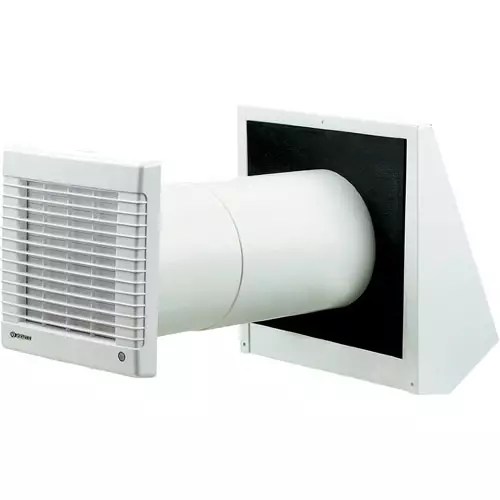

В принципе, сам процесс установки такого клапана от предыдущего ничем не отличается:
- надо также перфоратором и коронкой сделать сквозное отверстие;
- установить в него цилиндрической формы клапан;
- заполнить пространство между прибором и стенками отверстия монтажной пеной;
- провести подключение вентилятора к сети питающего тока;
- установить со стороны улицы крышку, которая будет защищать отверстие от проникновения птиц и мелких животных, мусора и грязи;
- изнутри на клапан устанавливается декоративная решётка, с помощью которой можно регулировать мощность и направление потока входящего воздуха.
Принудительная вентиляция в квартире – это не только установка клапанов с вентиляторами внутри. Существует несколько вариантов организации вентиляционной системы данного типа.
Кондиционер с приточной вентиляцией для квартиры
Необходимо обозначить, что сам вентилятор может быть установлен на улице или внутри дома на корпусе внутреннего блока кондиционера. На фото ниже показан первый вариант с установкой вентилятора на улице, который соединён с комнатой в квартире шлангом.

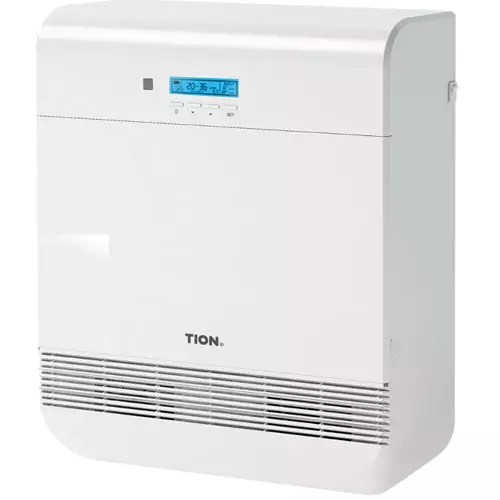

Система очистки воздуха для квартиры – установка Тион
Приточная вентиляционная установка обязательно должна обеспечиваться системой очистки, потому что входящий снаружи воздух – это в первую очередь пыль. Для этого используются различные фильтрационные материалы. Рассмотрим, как очищается входящий воздух на примере приточной установки Тион Бризер 02 . На фото ниже показано, из каких фильтров состоит данный прибор.
В установке используется трёхступенчатый фильтрационный слой, состоящий из разных фильтрационных материалов:
- Первая ступень задерживает крупные твёрдые примеси.
- Вторая задерживает мелкие частички, пыльцу и дым. Это фильтр в виде гармошки, изготовленный из волокнистого материала.
- Третья – это адсорбционно-каталитический фильтр, задерживающий микробыи запахи. В основе устройства лежит активированный уголь мелкими гранулами.
Сами установки приточной вентиляции Тион классифицируются по производительности, которая зависит от размеров и скорости вращения вентилятора. Сегодня производитель предлагает три позиции с производительностью 45, 70 и 120 м³ воздуха в час.
Что касается обычных стеновых клапанов, то внутри них располагается фильтр для воздуха в квартиру в виде свёрнутого в цилиндр материала. Здесь производители используют материалы, разные по структуре, основное требование к которым –максимальная очистка подаваемого воздуха. Фильтр может быть установлен или внутрь трубы клапана, или в наружный блок, установленный на внутренней стенке комнаты в квартире.
Выбор фильтров воздуха для квартиры
К выбору фильтрационного материала надо подходить с двусторонней позиции. Чем он плотнее, тем чище воздух на выходе, но при этом снижается скорость прохождения воздушных масс, и, соответственно, производительность самого клапана. Поэтому фильтры делятся по степени очистки:
- Сетчатые фильтры, которые задерживают загрязнения размерами в пределах 10 мкм. Они относятся к категории фильтров грубой очистки с маркировкой G3 и G
- Материалы средней очистки, обозначаемые G5, с помощью которых задерживаются частицы размерами в пределах 1 мкм.
- Абсолютная очистка. Это материалы, через которые проходят только мельчайшие частички размерами меньше 0,1 мкм. Их маркировка − G7.
Приточная вентиляция с подогревом воздуха
Производители вентиляционных клапанов приточного типа пошли дальше в плане увеличения комфортной эксплуатации приборов. Они стали снабжать их устройствами, которые подогревают входящий в квартиру воздух. Это, конечно, увеличивает затраты на содержание, но такие установки стали быстро популярными. К примеру, те же приборы Тион комплектуются керамическими нагревательными элементами, которые устанавливают между первой и второй фильтрационными ступенями.
Приточные воздушные клапаны также снабжаются нагревательными приборами. Обычно их монтируют в цилиндр установки. Сегодня производители предлагают разные варианты: это подключённые к электрической сети дома нагреватели или системе отопления. В квартирах обычно используются электрические аналоги, потому что с отоплением делать какие-то манипуляции запрещено.

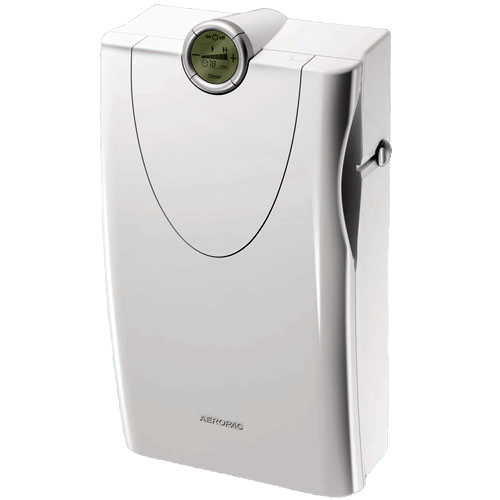

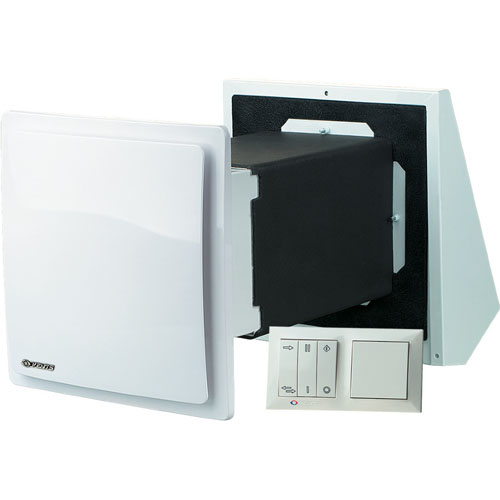

Обзор цен на приточные вентиляционные установки
Сегодня купить установку приточной вентиляции не проблема. Огромное разнообразие моделей и марок даёт возможность точно подобрать прибор под требуемые условия их эксплуатации, где в основе лежит воздухообмен внутри помещений. При этом сами установки приточно-вытяжной вентиляции настолько просты, что установить их своими руками несложно.
| Модель | Характеристики | Цена, руб. |
|
| 33000 |
|
| 19000 |
|
| 20000 |
|
| |
|
| 34500 |
Принудительная вентиляция в квартире с пластиковыми окнами – это самый эффективный способ добиться оптимального воздухообмена в комнатах. При этом нет необходимости продумывать вытяжку, как это делают в частных домах. Ведь вентиляционная шахта, пронизывающая весь многоквартирный дом, уже должна обеспечивать отток загрязнённого воздуха с максимальной производительностью. Но надо учитывать и тот факт, что приток воздушных масс надо организовывать в жилых помещениях. Именно так в них лучше будет происходить замена воздуха.
Понимать надо и то, что разнообразие вентиляционных приточных установок даёт возможность подобрать ту, которая полностью устроит владельца квартиры. В таблице выше были показаны модели и цены на них, и это всего лишь малая часть модельного ряда. Конечно, простой воздушный клапан – это дешёвый вариант. Но и эффективность работы у него низкая.
Если у вас возникли вопросы относительно темы, рассмотренной в этой статье, мы готовы их выслушать и ответить. Пишите свои комментарии, редакция нашего онлайн-журнала постарается ответить на них.
Обеспечение максимально комфортного микроклимата в собственном доме – одна из ключевых, и, надо прямо сказать, наиболее сложных и ответственных задач, стоящих перед владельцем. Никакие красота фасада, «богатый» вид кровли, ухоженность участка, роскошество внутренней отделки помещений не компенсируют того, что в комнатах станет ощущаться явный дискомфорт для проживающих. Поэтому так важны вопросы надежной термоизоляции здания, правильно спланированной и качественно созданной системы отопления, эффективной вентиляции.
Но вот странное дело – про систему отопления не забывает никто, а отчего-то нередко остается «на заднем плане» а то и вовсе упускается из виду. Срабатывает какой-то устойчивый стереотип – «как-нибудь само проветрится, не это главное…» Поверьте, само по себе – никогда не проветрится, и отсутствие нормального воздухообмена между улицей и внутренними помещениями циркуляции чревато чрезвычайно опасными последствиями. Причем это касается как здоровья проживающих, так и долговечности самого здания.
Настоящая публикация имеет цель рассмотреть то, как можно собственными силами организовать вентиляцию в своих «владениях». Речь не будет идти о сложных современных системах, требующих профессиональных расчетов и квалифицированного монтажа, что обязательно потребует весьма значительных расходов. Акцент будет делаться именно на таких устройствах, которые по силам установить любому хозяину. Итак, тема рассмотрения – приточная вентиляция в частном доме.
Несколько слов о необходимости и важности эффективной вентиляции в доме
Как же получается так, что проблемы вентиляции обострились именно в последнее время? Неужели раньше людей не волновали вопросы поступления в дома свежего воздуха?
Безусловно, волновали, и с давних пор при возведении жилья предусматривались те или иные каналы для циркуляции воздушных потоков. Но сама технология строительства подразумевала использование материалов и элементов здания, через которые без особых проблем происходило естественное проветривание. Неплотности деревянных оконных рам и дверей «играли на руку» такой непроизвольной вентиляции помещений. Стены возводились из материалов, которые тоже не становились совершенно непреодолимой преградой для воздухообмена. Кроме того, в частных домах практические отсутствовали так называемые «удобства» – уборные в основном были на улицах, гигиенические процедуры принимались в отдельно построенных , а для приготовления пищи использовались печи, дымоходы которых уже сами по себе являются мощными вентиляционными каналами.
Однако, современные дома – уже совершенно другие. Стремление создать свести к возможному минимуму теплопотери приводит к тому, что здания «одеваются» в слой термоизоляции, которая не пропускает воздух через строительные конструкции. На смену деревянным рамам и дверным блокам пришли современные системы, делающие комнаты практически герметичными. Мало кто сейчас представляет комфортность проживания без комплекса коммунальных «удобств» - под одной крышей с жилыми помещениями располагаются ванные и душевые, санузлы и сауны, кухни и домашние прачечные. Быт человека насыщен разнообразными электроприборами. И в таких условиях обойтись без продуманной вентиляции уже попросту невозможно.
Давайте поближе рассмотрим, в чем же заключается такая высокая важность вентиляции.
- Первая причина – совершенно очевидна. Человеку необходимо свободно дышать, то есть воздух в необходимой степени должен быть насыщен кислородом. В процессе дыхания кислород постепенно замещается углекислым газом, и если нет необходимого пополнения свежего воздуха, то концентрация этого газа растет, атмосфера становится «тяжелой», удушливой, что вызывает выраженный дискомфорт, быструю утомляемость, головные боли и другие негативные последствия. В особенности это остро чувствуют люди с хроническими болезнями органов дыхания и сердечно-сосудистой системы, со склонностью к аллергическим реакциям.
В равной степени кислород нужен домашним животным и даже комнатным растениям.
(Многие полагают, что растения только выделяют кислород, оздоравливая воздух. Это действительно так, но только на свету, в процессе фотосинтеза. В тёмное же время суток или в условиях недостаточной освещенности растения тоже активно «дышат», поглощая кислород, выделяя углекислый газ и водяные пары. Недаром в комнатах, обильно заставленных домашними цветами в горшках, поутру нередко ощущается тяжелая, душная и влажная атмосфера. Поэтому не особо рекомендуется устраивать большие цветники в спальных и детских комнатах).
- Хотим мы этого, или нет, но жизнь человека всегда сопровождается выделением тех или иных запахов, многие из которых трудно отнести к приятным. Если «законсервировать» помещение, не давая постоянного притока свежего воздуха, то атмосфера вскорости станет очень далека от комфортной. В эту же «копилку» вносят свой вклад и домашние животные, без которых обычно не обходится в частных домах.
Добавьте к этому используемую парфюмерию, средства бытовой химии, возможно, курение хозяев – и острая необходимость эффективной вентиляции становится понятной уже только из-за этого.
Особое помещение – кухня. Приготовление пищи – это и повышенные температуры, и запахи продуктов (не всегда, кстати, приятные до обретения готовности), и традиционно высокая концентрация водяных паров, испарения, способные при отсутствии отвода осесть на поверхности жировым налетом. Плюс к этому, если на кухне установлены газовые приборы (а так чаще всего и бывает), то постоянный приток свежего воздуха и отвод продуктов газообразных сгорания становится просто жизненно необходимыми.
Комфортное проживание человека в квартире возможно при наличии всех необходимых для его жизнедеятельности коммуникаций - водопровода, канализации, освещения, вентиляции. Современное строительство многоэтажных домов направлено на минимизацию их теплопотери, поэтому фасады облицовывают качественными теплоизоляционными материалами, окна и двери делают максимально герметичными. Это обуславливает необходимость организации проветривания помещений. Какую вентсистему выбрать и как ее правильно обустроить - вы узнаете из данной статьи.
Общие правила проветривания квартир
Согласно СНиП, в каждом жилом сооружении должен быть организован воздухообмен. Поэтому в квартирах предусмотрена система вентиляции, предназначенная для удаления воздуха из служебных помещений, таких как ванна, туалет, кухня.
Схема организации проветривания в многоквартирном жилом доме
Данными комнатами ежедневно по нескольку раз пользуется каждый член семьи, следствие чего воздух в них загрязняется, в нем накапливается влага. При исправной работе вентиляции данные последствия жизнедеятельности человека незаметны. Но если воздухообмен в квартире нарушен, это проявляется:
- , образованием конденсата;
- появлением сырости в углах, плесени;
- застаиванием воздуха, распространением неприятных запахов по помещениям.
Все это негативно сказывается не только на состоянии мебели, отделки, но и здоровья человека. Избыточная влага и тепло - благоприятная обстановка для размножения болезнетворных микроорганизмов.
Проверяем работоспособность вентиляции в квартире
Насколько эффективно проветривается ваше жилье? Это можно выяснить самостоятельно. Необходимо открыть форточку в одной из комнат и приставить тонкий лист бумаги к вентиляционному отверстию. Если его начнет засасывать внутрь - вентиляция работает, если нет - в жилье существуют проблемы с воздухообменом.
На заметку: аналогично проверяется тяга, если к отверстию преподнести зажженную спичку.
Измерить вентиляцию можно при помощи анемометра. Данный прибор показывает скорость передвижения воздуха по каналам. Полученное значение вместе с показателем сечения вентиляционного отверстия вносят в специальную расчетную таблицу, и в итоге узнают, какой объем воздуха проходит через решетку за 1 час (м 3 /ч).
Работа вентиляции в доме, проверка
Как работает вентиляция в типовой квартире
Во всех многоэтажных домах организована приточно-вытяжная вентиляция естественного типа. На ее основе рассчитываются нормы воздухообмена для городских квартир. Согласно данной системе, воздух должен поступать в жилье через дверные, оконные отверстия/неплотности, открытые форточки, а удаляться - через вентканалы.
Такой принцип воздухообмена работал до появления на рынке окон ПВХ, оснащенных герметичными стеклопакетами, и металлических дверей, оборудованных резиновыми уплотнителями. С одной стороны, они усиливают , но с другой - перекрывают поступление свежего воздуха в комнаты. Открывание окон (особенно зимой) является нецелесообразным, поскольку из квартиры уходит тепло, а снаружи поступает холодный воздух, пыль.
Проблема проветривания особо остро стоит на последних этажах. Чтобы воздух эффективно выводился из помещения, он должен пройти по вертикальному каналу не менее 2м. Это возможно на любом этаже, кроме последнего (поскольку над ним расположен чердак).
Итог: приточно-вытяжная квартир, основанная на естественной подаче воздуха, в сегодняшнее время является малоэффективной. Ее необходимо усовершенствовать путем применения дополнительных устройств.
Приточно-вытяжная вентиляция квартир
Как правильно организовать проветривание квартиры
Определение норм воздухообмена
Выбор вентиляционной системы базируется на основании расчета норм воздухообмена для разных помещений. Чтобы определить оптимальный объем притока, необходимо сопоставить нормы проветривания квартиры с ее площадью и количеством обитателей. На 1 м 2 жилья за 1 час должно поступать 3 м 3 воздуха. Одному взрослому человеку необходимо 30 м 3 воздуха на каждые 60 минут. Норма воздухообмена составляет:
- для кухни с газовой плитой - 90 м 3 /час, с электрической - не менее 60 м 3 /ч;
- для - 25 м 3 /час,
- для туалета, или совмещенного санузла - 50 м 3 /час.
Воздухообмен
Способы организации проветривания в квартире
Существует два метода устройства вентиляции в многоквартирном доме:
- естественным (природным) путем - базируется на использовании тяги, возникающей вследствие температурной разницы внутри и снаружи сооружения;
- принудительно - когда тяга организована искусственно, механическим способом. Она может быть приточной, вытяжной, или комбинированной.
Чтобы достичь показателей оптимального микроклимата в квартире, необходимо проанализировать параметры каждой системы.
Как осуществляется циркуляция масс естественным способом
Это простейший, малозатратный способ организации проветривания, применяющийся в большинстве многоэтажных домов. Воздух поступает в помещения через форточки, зазоры в окнах и дверях, а выводится через обустроенные в стенах здания вентканалы.
Но, поскольку современные технологии строительства исключают образование щелей для подачи воздуха, их необходимо обустроить дополнительно. Для этого в стенах, или окнах устанавливают специальные клапаны, пропускающие воздух снаружи. Данные устройства не портят внешний вид конструкции, и, благодаря звукоотражающим козырькам, не пропускают шум из улицы.
Устанавливают приточные клапаны в стены, на уровне батарей отопления. Предварительно делают отверстие необходимого диаметра (50-100 мм). В него вставляют клапан, зазоры между ним и стеной герметизируют. Все работы занимают около 15 минут.
На заметку: разместив приточные клапана возле радиаторов, вы обеспечите частичный подогрев поступающего с улицы воздуха.
Циркуляция воздушных масс естественным образом
Основные преимущества данного вида проветривания - небольшая стоимость, простота монтажа и обслуживания. Но эффективность функционирования клапанов зависит от того, насколько исправно работают вентканалы в доме. Система обеспечивает качественный воздухообмен зимой, когда температурная разница внутри и снаружи здания большая, а тяга сильнее. Летом и при перепаде температур менее 15˚С ее работа практически неощутима. Существенный недостаток естественного проветривания - отсутствие контроля над объемом поступающего и выводимого воздуха, микроклиматом в квартире.
Обустройство вытяжной вентиляции принудительного типа
Когда вывод отработанного воздуха из помещений естественным путем невозможен, его откачивают механически. Для этих целей используют вентиляторы, которые встраивают в вентиляционные шахты санузлов, кухни. Они создают в помещениях разрежение воздуха, благодаря чему он затягивается извне (через открытые окна, или приточные клапана).
Недостаток такой системы - неконтролируемый объем притока, поступающего естественным путем. Его может не хватать для потреб проживающих людей в квартире. Чтобы часть тепла не расходовалась на подогрев свежего воздуха, приточные клапана устанавливают возле радиаторов. Также приточные устройства можно оснастить специальными электронагревателями.
Вентиляция принудительного типа
Приток, организованный принудительно
Если количества воздуха, поступающего с улицы, недостаточно для потребностей жильцов, его подачу можно осуществлять принудительно. Для этого используются специальные приточные установки. Они состоят из:
- вентилятора;
- фильтра;
- отсечного клапана;
- нагревателя воздуха;
- шумоглушителя.
Для установки оборудования в капитальной стене здания делают отверстие, соответствующее диаметру приточной установки. После монтажа системы ее подключают к источнику электропитания. Она начинает подавать свежий воздух в помещение, а отработанный выводится естественной тягой через вентканалы. Чтобы воздух подавался во все помещения, в нижнюю часть межкомнатных дверей устанавливают решетки, или подрезают их на 1,5-2 см.
Принудительная приточная вентиляция в квартире полезна тем, что чистый воздух в квартиру поступает при любой погоде круглый год. Установка работает бесшумно, а благодаря подогреву притока в помещении не образуется конденсат, плесень. Недостаток системы - неконтролируемый вывод воздуха. Если вытяжные каналы не справляются с нагрузкой, или нет тяги, отработанный воздух начинает застаиваться в квартире.
Приточная вентиляция в квартире
Полный принудительный воздухообмен
Для обеспечения комфорта людей, проживающих в квартире, создания благоприятного для их здоровья микроклимата, необходима постоянная подача свежего воздуха снаружи и регулярный вывод переработанных масс. Обеспечить это призвана приточно-вытяжная вентиляция принудительного побуждения. При помощи специальных установок воздух не только подается/выводится, но и проходит многоступенчатую очистку.
Самым эффективным способом проветривания квартиры является приточно-вытяжная система принудительного типа с рекуперацией тепла. Поступающий с улицы воздух нагревается выводимыми массами, что позволяет сэкономить 70-80 % тепла, которое могло бы пойти на его обогрев. В летнее время свежий поток охлаждается, что снижает нагрузку на кондиционер.
Приточно-вытяжная система принудительного типа
Приточно-вытяжная вентиляция принудительного побуждения состоит из:
- воздуховодов - сети труб и соединительных элементов, по которым массы поступают и выводятся из помещений;
- вентиляторов, обеспечивающих принудительную подачу и вывод воздуха;
- воздухозаборных решеток, через которые уличный воздух поступает внутрь здания;
- воздушного клапана, предотвращающего поступление масс снаружи, когда система выключена;
- фильтров, обеспечивающих качество подаваемого воздуха;
- калорифера - прибора, подогревающего поступающие в помещения потоки;
- рекуператора - специального цилиндра с множеством каналов, где приточный воздух нагревается теплом отработанного;
- шумоглушителя;
- заборников и распределителей воздуха (вентрешеток);
- системы управления - механической (представленной выключателем), или автоматической (состоящей из гигро- и термостатов, манометров, реагирующих на изменения погодных условий определенной местности).
- системы безопасности, предотвращающей перегрев оборудования.
Мощность установок подбирается для обеспечения оптимального воздухообмена во всех комнатах квартиры. Оборудование монтируется в подвесных потолках, или отдельном подсобном помещении (кладовке, утепленном балконе).
Этапы обустройства проветривания квартиры
Чтобы организовать вентиляцию, необходимо:
- проанализировать целесообразность и возможность ее использования в квартире. Для этого потребует экспертная оценка. Специалист сможет оценить работу существующей вентиляционной системы, дать рекомендации по усовершенствованию ее работы, или установке принудительных установок, проанализирует возможность прокладывания дополнительных вентканалов;
- произвести расчеты для определения оптимального воздухообмена в разных помещениях;
- определиться с типом вентсистемы, отвечающей условиям конкретной квартиры;
- составить схему проветривания, включающую разводку сети с указанием длины и сечения воздуховодов, мест размещения и габаритов установок;
- закупить необходимое оборудование, материалы;
- произвести монтаж и настройку системы.
Совет: тип вентиляционной системы, ее расчет, подбор и монтаж оборудования должны проводить опытные специалисты - это гарантия обустройства эффективного воздухообмена в квартире, здоровья, хорошего самочувствия всех обитателей.
Воздухообмен в квартире
Обустройство вытяжной вентиляции на кухне
Кухонное помещение предназначено для приготовления еды, поэтому в нем часто наблюдается высокая влажность, накапливаются разнообразные запахи. Для их нейтрализации предусмотрена вытяжка над плитой. Но справляется ли она с вентиляцией помещения?
Использование вытяжки
Наладить вывод использованного воздуха из кухонного помещения, применяя вытяжку, можно двумя способами:
- путем замены воздуха. Свежий поток поступает в комнату через неплотности, или приточные клапана, а отработанный удаляется вытяжкой в вентканал;
- при помощи очистки воздуха в вытяжном устройстве и его возвращения обратно в помещение. Для этого применяются вытяжки рециркуляционного типа.
Данные способы имеют один недостаток - вытяжка удаляет лишь отработанный воздух над плитой и поблизости нее, охватить все пространство кухни ей не под силу. Поэтому помимо вытяжного зонта, в помещении для приготовления пищи необходимо дополнительно организовать отвод отработанного воздуха.
Другие способы организации вентиляции кухни
Вентканалы в квартирах имеют сечение 130х130 мм, поэтому их пропускная способность в среднем составляет 130-180 м 3 /час (максимум 300 м 3 /час). Если мощность вытяжки будет выше, это нарушит функционирование системы воздухообмена во всех квартирах, подсоединенных к данной шахте (появится застой воздуха, распространение запахов).
Можно обустроить вентиляцию кухни естественным способом. Для этого в помещении должно быть два вытяжных канала - для вывода отработанного воздуха над плитой и для остального помещения.
Совет: если система естественным путем не работает, ее организовывают принудительно, путем установки вентилятора в вентканал.
Вентиляции квартиры - важный фактор обеспечения здоровой и комфортной жизни всех ее обитателей, сохранения целостности, презентабельного вида мебели, помещений. Слаженная, продуманная работа систем воздухообмена, кондиционирования и отопления позволит создать благоприятный микроклимат в жилье при минимальных энергозатратах.
