Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото. Как сделать ломаную мансардную крышу своими руками Крыша мансарда стропила

Приветствую, камрады! Нам предстоит разобраться, как устроена стропильная система мансардной крыши. Я познакомлю вас с ее основными элементами, их функциями и поделюсь собственным опытом строительства мансардного этажа. Но сначала - несколько определений, которые помогут нам избежать путаницы.

Определения

Мансардными традиционно называется вполне конкретный вид крыш - ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду - жилое помещение, ограниченное скатами кровли.

Полумансардная крыша отличается от мансардной тем, что опирается на капитальные боковые стены высотой не менее полутора метров. Полумансарда более выгодно использует пространство: у нее нет участков с низкими потолками, непригодных к эксплуатации в качестве жилой площади.

Вот основные виды мансардных крыш:

Изображение	Тип и краткое описание
	Односкатная : единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.
	Двускатная : представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.
	Вальмовая : вариант четырехскатной с двумя парами скатов разной площади.
	Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.
	Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Элементы

Чтобы не заставлять читателя путаться в терминах, я приведу еще несколько определений. Вот основные элементы стропильной системы:

Изображение	Элемент стропильной конструкции
	Мауэрлат: уложенный на капитальную стену или монолитное перекрытие брус, служащий опорой для стропил.
	Стропильные ноги: наклонные брусья, которые служат опорой для кровли. Висячие стропила (то есть опирающиеся только на стены здания) позволяют построить крышу шириной до 6-6,5 метров. Наслонные стропила (с промежуточными опорами) позволяют увеличить пролет до 12 метров при наличии одной опоры и до 15 метров при наличии двух опор.
	Ригель, или затяжка : брус, стягивающий стропила двускатной крыши. Его задача - исключить деформацию стропильной системы в случае больших снеговых нагрузок.
	Стойка : вертикальная опора под стропильной ногой, обеспечивающая ее устойчивость при сильном боковом ветре. Кроме того, стойки обычно служат основой каркаса боковых стен мансарды.
	Лежень : горизонтальный брус, на который опираются стойки.

Схемы

Теперь пришла очередь чертежей и схем.

Двускатная крыша

Большой пролет кровли вынуждает использовать центральную стойку, на которую опираются наслонные стропила. Боковые стойки придают скатам дополнительную жесткость и служат каркасом для стен мансарды.

Устойчивость по отношению к снеговой нагрузке обеспечивает пара ригелей: первый служит основой для горизонтального утепленного потолка, второй скрыт в холодном чердаке.

Еще одна, более простая стропильная система двухскатной крыши с мансардой. Центральная стойка отсутствует. Укороченный ригель делает потолок ломаным: горизонтальная центральная часть соседствует с наклонными участками.

Ломаная крыша

У ломаной мансардной крыши стойки всегда устанавливаются точно под изломом. Стягивающий изломы друг с другом ригель обеспечивает максимальную жесткость конструкции. Увы, у такой схемы есть серьезный недостаток: потолок остается сравнительно низким даже в центре мансарды, хотя высота конька позволяет поднять его еще на несколько десятков сантиметров.

Укороченный ригель, соединяющий верхние стропила примерно в середине их длины, позволяет поднять потолок практически без ущерба для прочности стропильной системы.

Вальмовая крыша

Здесь жесткость обеспечивается накосными (угловыми) стропилами со стойками в середине их длины. Стойки соединяются между собой горизонтальными связями. Нарожные стропила опираются на накосные и образуют прочное основание для кровли.

Особенность вальмовой крыши - отсутствие вертикальных фронтонов, поэтому естественное освещение обеспечивают врезанные в кровлю мансардные окна.

Односкатная крыша

У единственного ската на первое место выходит проблема обеспечения устойчивости к снеговой нагрузке, поэтому при пролете свыше 4,5 метров стропилам нужны дополнительные опоры.

На схеме показаны варианты их монтажа:

При пролете до 6 метров достаточную жесткость обеспечит установка косой подстропильной ноги;
Центральная стойка с парой подстропильных ног позволяет увеличить пролет до 12 метров;
Две промежуточные стойки с косыми ногами и связкой между ними дают возможность сделать 16-метровый пролет.

Полувальмовая крыша

Высота фронтонов позволяет переложить на них основную нагрузку. На фронтоны опирается сборная ферма, которая служит опорой для боковых стропил. Для большей жесткости стропильные ноги связаны между собой ригелями и продольными прогонами.

Узлы

Как своими руками выполнить монтаж соединений стропильной системы? К вашим услугам - описание способов монтажа основных узлов.

Крепление мауэрлата к стенам

Мауэлрлат изготавливается из бруса сечением 100х100 - 150х150 мм. Брус должен быть в обязательном порядке обработан антисептиком. Стены под ним гидроизолируются во избежание капиллярного подсоса воды древесиной; обычно роль гидроизоляции выполняет пара слоев рубероида.

Для крепления мауэрлата обычно используются анкерные шпильки, установленные при заливке армопояса по периметру стены. Под них в брусе сверлятся отверстия, а после укладки брус притягивается к армопоясу гайками с широкими шайбами.

Крепление стропил к мауэрлату

Для максимальной жесткости соединения стропильных ног с мауэрлатом в них обычно делается вырез на треть ширины стропила. Для крепления могут использоваться:

Стальные скобы . Они вбиваются в оба бруса с двух сторон;

Оцинкованные уголки . Они крепятся к обоим брусьям несколькими саморезами с длиной не менее 2/3 толщины стропила.

Оцинкованные уголки и накладки используются для соединений стропильных ног между собой, со стойками, с горизонтальными прогонами и балками перекрытия. Накладки можно заменить толстой (не меньше 15 мм) проолифленной для защиты от сырости фанерой.

Крепление ригеля к стропилам

Соединение ригеля со стропилами двускатной или ломаной крыши испытывает наиболее сильные нагрузки зимой, когда на кровле лежит снег. Сделать его максимально прочным поможет простая инструкция: ригель соединяется со стропилом внакладку и крепится к нему парой болтов с гайками и широкими шляпками через предварительно просверленные отверстия.Материалы

Лучший материал для стропильной системы - кедр, легкий, прочный и стойкий к гнили. Однако на практике куда чаще используются более дешевые: ель, пихта и сосна. У всех нагруженных элементов стропильной системы (стропильных ног, ригелей и стоек) должны отсутствовать пороки древесины, влияющие на прочность:

Крупные выпадающие сучки;
Косослой (отклонение направления волокон от продольной оси бруса);
Косые трещины;
Гниль.

Типичное сечение лежней и стоек - 100х50 мм. Сечение стропил определяется их длиной и шагом между стропильными ногами: чем он больше, тем большая нагрузка ложится на отдельный брус. Подобрать оптимальное сечение стропила можно по таблице строчкой ниже.

Мой опыт

При строительстве мансарды я выбрал ломаную крышу. На монтаж стропильной системы был закуплен сосновый брус сечением 50х100 мм. Шаг между стропильными ногами - 90 см, наибольшая длина пролета - 3 метра. Угол наклона кровли - 30 градусов для верхних скатов и 60 для нижних.

Обрешетка под кровельный материал (профлист) собрана из необрезной доски толщиной 25 мм. Именно из необрезной - просто потому, что ее цена ниже, а внешний вид при укладке под кровлю не имеет никакого значения. Шаг обрешетки - 25 см.

Ригель стягивает верхние стропила примерно в середине их длины. Подвесной потолок из ГКЛ собран на потолочных профилях, закрепленных к стропильным ногам и ригелям прямыми подвесами.

Конструкция стропильной системы доказала свою прочность: четыре сезона она успешно противостоит типичным для севастопольских зим сильнейшим ветрам.

Заключение

Надеюсь, что мне удалось ответить на все накопившиеся у читателя вопросы. Как всегда, дополнительные материалы вашему вниманию предложит прикрепленное видео. Жду ваших комментариев и дополнений. Успехов, камрады!

В современном частном строительстве стропильная система мансардной крыши дает возможность увеличения жилого пространства и создания дополнительного полу-этажа. Такая конструкция отличается многообразием вариантов конструкций, их надежностью и многофункциональностью. Она удобна для монтажа мансардных и слуховых окон и выхода на небольшой балкон на крыше. Подобное конструктивное завершение постройки дает возможность организации дополнительной жилой площади вместо обычного чердака. Мансардный уровень формируется благодаря специфической стропильной системе и большим углом наклона.

Какой тип мансардного помещения выбрать?

Впервые обживать чердаки стали в Европе после Второй Мировой войны, когда полноценного жилья на всех не хватало. Однако в наше время мансарда, как элитное жилье под крышей, стало очень модным. Строительством мансардных крыш занялись и в дачном секторе, и в загородных коттеджах, и в уже неновых домах, чтобы добавить полезной площади.

Сегодня монтаж стропильной системы мансардной крыши стал намного проще и доступнее, благодаря предложению новейших разработок и доступности стройматериалов. Качественные утеплители и новые способы герметизации мансардной крыши превратили обычный чердак в уютное помещение. Эта дало возможность жилое помещение под кровлей холода защитить от холода и негативных погодных факторов. Да и стропильная система мансардной крыши позволяет варьировать конфигурацию, величину и форму подкровельного пространства. Варианты постройки мансарды:

холодная летняя - дачная;
утепленная - для полноценного круглогодичного проживания.

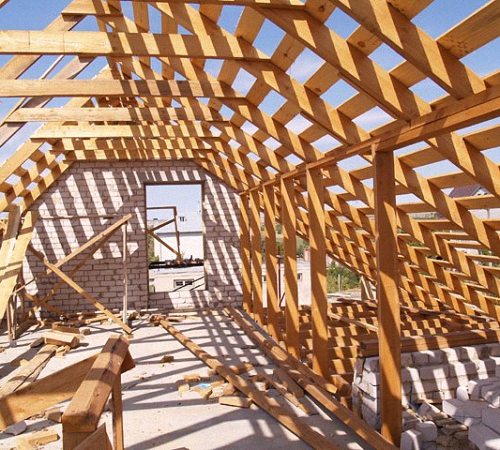

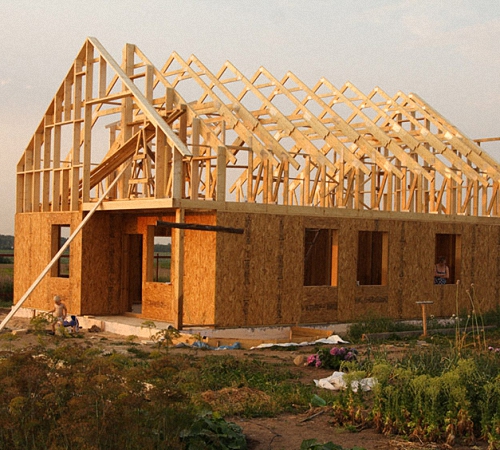

Стропильная система мансардной крыши - фото:

Боковые стены мансарды внутри имеют разную форму стен:

симметричные и несимметричные;
одноуровневые и двухуровневые;
вертикальные (с дополнительным кладовыми по бокам);
частично вертикальные (скос под конек начинается примерно с середины стены);
наклонные;
скошенные треугольные (по форме скатов мансардной крыши);
ломаные (мансарды сложной формы).

От угла скоса зависит общий объем чердачного пространства, которое обеспечивает четырехгранная (вальмовая) или двухскатная кровля. При грамотной облицовке внутреннего помещения и продуманного дизайна комната может быть эстетичной и полноценной для жилья, даже с сильно наклонными стенами.

Когда подкровельное пространство должно быть оформлено под жилье, важно:

подвести все коммуникации;
определить планировку и функциональность 1 или более отсеков;
обеспечить вентиляцию, тепло- и гидроизоляцию;
позаботиться о дополнительном утеплении на зимнее время;
подвести все удобства, если это изолированное помещение для одного человека.

Совет архитектора: Жилое помещение внутри мансарды планируется удобным для перемещения и комфортным для жизнеобеспечения. Поэтому размеры комнаты должны быть не менее 3 м в ширину, а над головой должно быть достаточно места, чтобы свободно перемещаться поднятыми руками.

Очень важен предварительный расчет стропильной системы мансардной крыши. Все моменты должны быть продуманы заранее, входя в предварительный проект мансарды. Иногда требуется заменить крышу, и решение достроить мансарду приходит в процессе выбора конфигурации крыши.

Внимание: Постройка конструкции мансардных крыш стропильной системы должна проводиться с учетом того, что она создаст дополнительную нагрузку на фундамент и стены, что вредно для не нового дома. И хотя это не разрушит основное строение, но может дать дополнительную усадку.

От идеи обустройства дополнительного жилого этажа не поздно отказаться, если строение ветхое, а грунт не подходит для многоэтажной застройки. Грамотно произвести расчет суммарной нагрузки могут только специалисты строительной организации или архитектор, он же подскажет и оптимальную конфигурацию (геометрию) мансардного помещения, чтобы не испортить внешний облик дома. Угол наклона у нового строения определяется еще на этапе проектирования. Он зависит от таких факторов:

климатических условий данного региона;
кровельных материалов;
функциональности внутренних помещений.

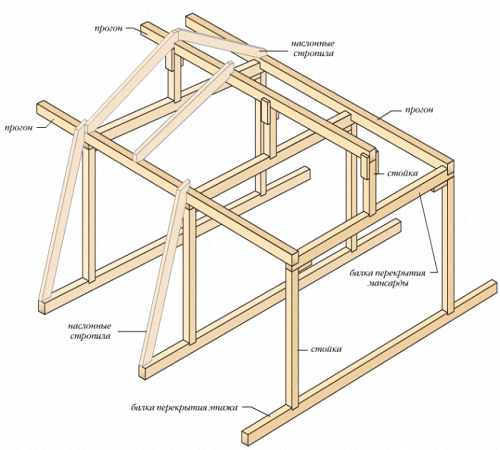

Стропильная система мансардной крыши - чертежи

Мансардное помещение невозможно планировать без специальных окон. Их местоположение важно продумать еще на этапе проектирования, то есть до монтажа стропильной системы. От грамотной закладки оконных проемов, влияющих на шаг между опорами, в конечном итоге, будет зависеть не только облик дома, но и надежность всей конструкции. Необходимо продумать и способ крепления рамы мансардных окон, а их высота продиктована удобством обслуживания внутри помещения мансарды.

С чего начать возведение стропильной системы мансарды:

Стропильный каркас - это основа или скелет мансарды. И если вас интересует, как сделать стропильную систему мансардной крыши, стоит начать с изучения уже существующего опыта, чтобы ничего не изобретать и не допускать никаких досадных промахов. Если стропильная «шапка» установлена и смонтирована верно, то обшить ее снаружи и изнутри уже не составит труда.

Стропильная система мансардной крыши своими руками собирается по порядку:

мауэрлат;
основание из балок;
стойки каркаса;
прогоны;
висячие стропила верхних скатов.

Совет: При возведении мансарды вся древесина должна сухой и выдержанной, обработанной специальным антисептиком или противогрибковым аэрозолем. Бревна и сухой брус должен быть с влажностью порядка 18-20%, не более.

Рассмотрим следующий этап работ - схема стропильной системы мансардной крыши. Основа конструкции:

основные стойки,
балка перекрытия,
боковое стропило,
коньковое стропило,
верхняя обвязка,
скобы для крепления.

Как сделать мансардную крышу для небольшой дачи?

Все работы по возведению стропильной системы двускатной мансардной крыши можно сделать с небольшой бригадой подручных рабочих.

При желании соорудить холодную летнюю мансарду над небольшой дачей не сложно, важно продумать, как можно будет добираться в верхнее помещение:

по наружным пристроенным ступенькам;
изнутри, по типу чердачной лестницы.

На подготовленный периметр дачного дома подойдут легкие доски, брус и бревна небольшого диаметра. Однако целостность и надежность облегченной конструкции мансардного помещения будет зависеть от надежности узлов соединения стропильной системы с балками перекрытия. Можно использовать обвязку, саморезы, гвоздили, болты и пр.

Стойки укладываются по порядку с опорой на балки основания и перекрытия, далее к ним крепятся стропильные ноги первого уровня скатов. Основные узлы мансардной стропильной системы скрепляют либо строительными скобами, либо обвязкой из закаленной проволоки. Иногда требуется дополнительно соединение с усилением скобами или проволокой.

Верхняя балка мансардного перекрытия крепится к этим опорам - это коньковая стойка, которая «собирает» стропила под верхней скат. Далее закрепляются стропильные ноги для верхнего уровня скатов, после чего связываются стропильных ног с основными балками перекрытия.

Когда основа готова, обвязками и обрешеткой, для дополнительной надежности, скрепляются все опоры, чтобы стропильная система была прочной и удобной под укладку утеплителя, гидроизоляции и кровельного материала. Простейшую конструкцию дачной мансарды застилают гидроизоляцией и перекрывают шифером. И не забудьте о системе отвода осадков.

Мансарда из наслонных стропил делается примерно таким же способом, но верхи усиливают более толстым брусом - для достаточной прочности конструкции. Такая система функционально заменит опорную балку верхних скатов. Они станут опорным каркасом крыши мансардного типа и основанием для облицовки стен и потолка внутри помещения - фото:

Нижний уровень имеет варианты крепления опоры по верхним точкам стропил - на боковой прогон стоек, на фронтоны, или только на стойки, то есть без монтажа боковых прогонов. А нижние точки стропил обоих нижних скатов должны опираться на балки перекрытий, и желательно без врезки.

Под кровлю из тяжелых штучных материалов потребуется сократить интервал между стропилами, а также добавляют обрешетку их поперечных балки. Эта схемы нередко применяются для возведения мансардных крыш сложной конфигурации.

Стропильную мансарду важно строить, зная некоторые конструктивные особенности. Поэтому специалисты рекомендуют усвоить несколько уроков - как правильно сделать стропильную систему мансардной крыши. Начинаем с мауэрлата.

1. Мауэрлат - то снование по периметру дома, на которое крепится вся стропильная система. Поэтому от надежности крепления нижних балок к этому периметру будут зависеть, в прямом смысле, «не сорвет ли крышу» из-за неблагоприятных погодно-климатических явлений. Качественный мауэрлат не даст кровле мансарды оторваться при смерче или опрокинуться во время мощных ураганных ветров. Надежное крепление стропильной конструкции к периметру строения равномерно распределяет нагрузку кровли на стены и фундамент дома.

2. Доски и брус лучше выбирать крепкие, не сучковатые, толщиной от 40мм. Под мауэрлат лучше использовать сухую обработанную древесину, оптимально - брус сечением 150х100мм. После подготовки периметра стен под укладку стропил брус или доску обязательно укладывают горизонтально, выверяя уровнем по всему периметру стен.

3. На венцы стен или столбцы строения каркасного типа или кирпичную кладку обязательно укладывается слой гидроизоляцию рекомендуемого по типу стройматериалов. Это необходимо, чтобы влажность стен и основания стропильной системы не переходила на них. Для гидроизоляции подойдет битум, толь или рубероид, другие современные гидроизоляционные материалы.

4. Балку у основания крепим к стенам болтами или скобами, дополнительно крепление можно усилить обвязкой из проволоки. Шпильки для мауэрлата монтируются в стену еще во время кладки. Противогрибковым средством обрабатывают балку мауэрлата, чтобы она не была подвержена разрушению.

5. Когда все готово для монтажа стропильных ног, важно сделать разметку основания, куда они будут крепиться. Готовые стропильные ноги можно заказать в мастерской и потом самостоятельно собрать, чем тратить много времени на их изготовление. Для удобства из можно разложить с тех сторон дому, где они будут укладываться по периметру мансарды.

6. Проверьте стойки на расшатывание и их сдвиг по вертикали. Если это есть, то не думайте, что проблема уйдет с монтажом кровельных материалов. Дополнительная тяжесть конструкции только усилит ее шаткость. Поэтому все огрехи следует исключить еще на этом этапе - сделайте усиление крепления раскосами и стяжками.

7. Специалисты рекомендуют соблюдать равный интервал (шаг) между стропилами - порядка 80-120 см. Проще всего между крайними стропилами натянуть шпагат, чтобы использовать его в качестве разметки и уровня остальных стропильных балок. Стойки делают не только в одной горизонтальной плоскости, но и выставлены точно по вертикали - проверяйте отвес.

8. Вертикальные стойки - это хорошая основа для будущих стен жилого помещения мансарды, поэтому они должны быть идеально ровными. Внутри будет обшивка из деревянных или фанерных щитов, гипсокартона, ДВП или ДСП. Не забудьте между ними уложить соответствующий утеплитель, который предназначен для кровли и мансарды.

9. Чтоб стойки закрепить на стоки верхний бруса, используют металлические скобы или гвозди. С завершением этого этапа работ завершается монтаж подстропильной рамы. На последние этапе попарно соединяются стропила, прикрепляемые к коньковой балке.

10. Не забывайте оставлять просветы для мансардных окон или дверного проема для лестницы. Монтаж мансардных окон производится после того, как обустроены стены внутренней облицовки.

11. Можно обойтись и без коньковой балки, но она необходима при большой длине мансардной крыши - более 7м. Но она увеличивает общую массу стропильной системы. Верхи стропил достаточно скрепить стяжками. Завершающий этап - обрешетка под тепло- и гидроизоляцию и кровельные материалы. Когда крыша практически готова, переходят к монтажу мансардных окон и внутренней отделке помещения.

12. Количество расходных материалов и деревянного бруса лучше рассчитать заранее, используя таблиц и чертежи, но лучше учесть минимальный и максимальный расход - при разном шаге между стойками. В идеале конструкция ожидается легкая и надежная, с небольшими затратами. Важные моменты обустройства стропильной системы мансардной крыши предлагаем изучить на видео в конце статьи.

Конструктивно сложная мансарда под эстетичными кровельными материалами смотрится намного интереснее, чем обычная вальмовая крыша, но сделать ее могут только специалисты. Когда принято решение сменить старую крышу на более современную кровлю, воспользуйтесь возможностью соорудить мансарду. Хотя более сложное устройство стропильной системы мансардной крыши немного обременительно по объемам работ, зато дополнительное жилое пространство и уникальный облик дома будут радовать ваших детей и внуков многие годы.

Стропильная система - одна из завершающих стадий строительства дома. От того, насколько правильно она исполнена, зависит долговечность самого строения и комфортность проживания в нём. Простота исполнения позволяет выполнить работы самостоятельно при участии помощника.

Стропильные системы под мансарду

Сегодня наблюдается настоящий бум использования в загородном строительстве различных архитектурных элементов, которые в условиях промышленного строительства, казалось бы, навсегда ушли в прошлое. Речь идёт о таких устройствах, как эркеры, мансарды, мезонины и им подобных. Они позволяют значительно увеличить площадь полезного пространства и придают зданию оригинальный красивый вид.

Особой популярностью пользуются мансарды, позволяющие устроить в подкровельном пространстве полноценное жилое помещение. Для этого используются специальные стропильные системы, призванные обеспечить возможность создание такого помещения при условии достаточной прочности конструкции.

Устройство ломаной мансардной кровли позволяет получить полноценное жилое помещение на втором этаже

Виды стропильных систем

Основные типы стропильных систем для устройства мансарды представлены двумя вариантами:

двускатная;
ломаная стропильная система.

Фотогалерея: что такое мансарда

Ломаная крыша позволяет получить оптимальное сочетание уклона кровли и полезной площади под ней Увеличить объём мансарды в конструкции под двускатной кровлей можно только за счёт большой высоты конька Мансарда может «комплектоваться» выносной конструкцией с балконом под отдельной крышей Балкон может быть составной частью конструкции мансардной крыши

Однако на практике кровли загородного дома настолько разнообразны, что классифицировать их практически невозможно. В конструкции используются самые различные элементы:

вальмовые скосы;
скворечники;
навесы;
полувстроенные светопрозрачные конструкции (оранжереи);
фонари и другие архитектурные решения в самых оригинальных и порой неожиданных сочетаниях.

Фотогалерея: проекты домов с двускатной крышей и мансардой

Двускатную кровлю можно украсить изящным «скворечником», который еще и увеличит площадь мансарды В больших домах двускатная конструкция может использоваться как один из элементов композиции кровли Главная идея такого домика заключается в сочетании простоты исполнения с идеально подобранными элементами отделки

Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

Основными элементами стропильной системы являются:

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

Применение современных крепёжных элементов позволить эффективно усилить конструкцию и значительно сократить время монтажа

Расчёт стропильной системы

Исходные данные для расчёта берутся из предварительно разработанного проекта. Для примера рассмотрим схему устройства кровли при наличии мансарды.

В проектном чертеже указываются размеры, места усановки и материал всех элемениов кровельной системы

Основным показателем, рассчитываемым в первую очередь, является шаг стропил в зависимости от планируемого финишного покрытия. Так, для установки керамической черепицы шаг стропил должен быть не более 60 сантиметров, а если планируется установить пластиковое покрытие или мягкую кровлю, этот показатель может быть увеличен до 120–150 сантиметров. Опять же, нужно учитывать характер нагрузок - сочетание воздействия ветра и снега - и установить оптимальный угол между скатами кровли.

Порядок расчёта количества стропил

Для примера рассмотрим устройство кровель для дома длиной 10 метров. Принимаем в первом приближении расстояние между стропильными ногами равным 80 сантиметрам. Тогда их понадобится: 1000: 80 + 1 = 13,5. Поскольку число стропил должно быть целым, округляем результат до 13. В таком случае точное расстояние между ними составит 1000: 13 = 769 (миллиметров). Это точное значение промежутка между осями стропильных ног .

При расчёте потребности в материалах нужно учитывать их раскраиваемость. В случае с материалами из древесины их длина может составлять 4 или 6 метров. В процессе проектирования нужно подбирать размеры деталей с учётом образования наименьшего количества обрези. Обрезки древесины хвойных пород непригодны даже на дрова для печей .

Материалы для стропильной конструкции

Традиционным материалом для стропил в России является древесина. Лучшим вариантом считается лиственница, однако, по цене и доступности её не всегда можно использовать. Поэтому применяются брусья из древесины хвойных пород. Размер сечения зависит от конструкции здания.

Всё большее распространение получают составные профилированные материалы из древесины. К таковым относятся:

Двутавры деревянные. Эти изделия интересны тем, что они изготавливаются в основном из отходов древесины. Опорные поверхности из многослойной водостойкой фанеры и стенка из ОСП. Такие конструкционные материалы имеют несущую способность не меньшую, чем цельный брус. Требования к антибактериальной противопожарной обработке гораздо мягче, материал уже прошёл все защитные обработки в процессе производства. При этом он не подвергается растрескиванию, а его механические свойства одинаковы во всех направлениях.
В индивидуальном строительстве всё чаще используются деревянные материалы, повторяющие по форме металлические
Швеллеры деревянные. Их производят таким же образом, как и двутавры. Основное применение - несущие элементы деревянных конструкций. Прочностные характеристики такого профиля выше, чем у древесины натуральной и деревянного двутавра. Часто такие изделия производятся из массива древесины хвойных пород. Тем самым значительно снижается вес конструкций и нагрузка на фундамент.
Швеллер из древесины по прочности превосходит брус, а весит меньше
Брус клеёный. Этот материал нечасто применяется для монтажа именно стропильных каркасов. Основное его применение - кладка срубов. Для них используют брус с сердцевиной из обычной хвои и крайними пластинами из дорогих пород древесины: дуба, лиственницы и других ценных материалов. Для стропил используется брус из однородных пластин повышенной длины на высоконапряженных участках системы.
Металлические профили. Для сборки стропильных каркасов применяются не так часто. Наиболее удобным для монтажа материалом является профильная труба. Недостатком металлопрофиля является необходимость периодического проведения мероприятий по защите от коррозии. Элементы стропильной системы, как правило, наглухо закрыты кровельным пирогом и внутренней отделкой помещения мансарды, что сильно затрудняет доступ для обслуживания.
Металлическая стропильная конструкция подвержена коррозии и требует регулярного ухода

Устройство стропильной системы двускатной крыши с мансардой

В основе стропильной системы с двускатной крыши лежит треугольник - наиболее жёсткая фигура.

Перечислены только основные элементы стропильной системы. Могут быть использованы и дополнительные детали для увеличения прочности конструкции.

Монтаж стропильной системы кровли с учётом формирования мансарды

Стропильная система двускатной крыши может формироваться двумя способами:

Сборка основной конструкции внизу с последующим подъёмом на перекрытие и установкой на мауэрлат.
Монтаж стропильных ног подетально непосредственно на месте установки.

Более производительным и удобным способом является первый вариант.

Сборка стропильных ферм внизу

Такая работа производится в следующем порядке:

Видео: сборка стропильных ферм «на земле»

Установка стропильных элементов

Стропила, как основной несущий элемент скелета кровли, должны быть надёжно соединены между собой. Для этого придумано множество разных способов, в том числе специфических, предназначенных для отдельных видов строений. Особого отношения требует стропильная система деревянного дома. К мауэрлату балка крепится скользящим устройством, а коньковое соединение производится на шарнире. Это связано с постоянными сезонными подвижками сруба, которые необходимо компенсировать.

Фотогалерея: способы соединения стропильных ног

Стропильной ноги крепятся к мауэрлату при помощи металлических уголков Стропила соединяются на коньке встык или через запил Ответственные узлы стропил соединяются при помощи металлических соединительных пластин Стропильные ноги соединяются при помощи специальных шарнирных соединений, обеспечивающих свободу перемещения конструкции при сезонных деформациях здания Узел стыка в коньке можно усилить болтами

Установка опорных стоек и прогонов

Это ответственная операция, потому что на этом этапе формируется поверхность лицевой отделки стен и потолка мансарды. Поэтому порядок исполнения такой же, как при установке стропил:

Для изготовления всех деталей стропильной системы используется брус одинаковых размеров, как правило, размером 50х150 или 40х150 миллиметров.

Видео: быстрый монтаж стропильной системы

Обрешётка

Это обязательный элемент стропильной системы. В случае когда в подкровельном пространстве формируется тёплое мансардное помещение, обрешётку делают дважды:

Наружная обрешётка выполняется для крепления финишного покрытия кровли. Кроме того, если каждая её доска крепится к стропилу двумя гвоздями, она служит скрепляющим элементом каркаса. Кроме того, под обрешёткой формируется утепляющий и влагозащитный пирог кровли.
Внутренняя обрешётка служит каркасом для утепления мансарды и установки чистовой отделки стен и потолков.

Кроме того, устанавливаются ещё и контробрешётки, при помощи которых организовывается вентиляционная система подкровельного пространства.

Контробрешётка кладётся параллельно стропильным ногам и обеспечивает зазор для внтиляции подкровельного пространства

Для обрешётки используется доска размерами 25х100 миллиметров обрезная или необрезная. Необрезную доску нужно предварительно ошкурить. Доску шире указанного размера применять не рекомендуется. При короблении она может деформировать финишное покрытие или повредить кровельный пирог.

Крепление досок обрешётки производится гвоздями длиной не менее 70 миллиметров и не менее двух штук на каждое пересечение. Такой способ увеличивает сопротивляемость конструкции ветровым нагрузкам.

Шаг обрешётки зависит от материала финишного покрытия - для керамической черепицы и мягкой кровли он должен быть минимальным (порядка пяти сантиметров), для металлочерепицы или профнастила допускается расстояние между досками до 70 сантиметров.

Правильно уложенный кровельный пирог обязательно содержит вентиляционный зазор между утеплителем и кровельным материалом, который помогает быстро отводить влагу

Видео: обрешётка стропильной системы

Отделка стропил

Стропильная система после монтажа всех элементов кровли становится практически недоступной для осмотра и обслуживания. Поэтому перед установкой каждой детали на место её нужно тщательно обработать защитными составами. На рынке стройматериалов достаточно специальных средств для защиты деревянных конструкций от поражения бактериями и гнилью, а также различных противопожарных пропиток.

Перед установкой деталей стропильной системы их нужно обработать специальными защитными составами

При этом нужно учитывать, что проведение защитных операций на готовой конструкции не всегда эффективно, поскольку необработанными остаются скрытые поверхности.

Любые средства защиты древесины сертифицируются государственными инстанциями, поэтому при покупке нужно требовать у продавца сертификат соответствия. Он выдаётся санитарными органами и пожарной инспекцией. В первую очередь гарантируется безопасность состава для человека и его соответствие объявленным качествам.

Какие из них выбрать, решает сам потребитель в зависимости от своих финансовых возможностей. В принципе, всегда можно нарваться на подделку, но выяснится это только после многолетней эксплуатации.

Пропитки могут наноситься широкой фальцевой кистью или валиком, но нередко используется и краскопульт.

Видео: монтаж стропильной системы двускатной крыши с мансардой

Надёжная кровля во многом определяет длительность жизненного цикла строения. Правильно устроенная кровля обеспечивает комфортность и стоимость проживания в доме. В условиях России, когда отопление необходимо большую часть года, правильно устроенная утеплённая кровля сохраняет до 30% тепла. А качественное утепление возможно только при качественной стропильной системе.

— это не совсем обычная конструкция.

Такое сооружение не только должно завершать целостное сооружение здания и выполнять функции защиты.

Но и располагать к комфортной жизни в помещении, располагающемуся под ней.

Чтобы жилая площадь была пригодна для использования необходимо понимать суть конструкции такого сооружения и нюансы процессов ее монтажа.

У подобной конструкции имеется ряд элементов, который и составляет целостную систему крыши.

Устройство мансардной кровли выглядит таким образом:

Кровля . Кровельное покрытие необходимо для обеспечения надежной защиты от влияния атмосферных условий как всего дома, так и всей системы крыши.
. Опорная часть системы для прикрепления , чаще всего сооружается из деревянных досок.
Коньковый прогон . Самый верх всей системы.
Стропила . Опорные ребра, создающие жесткость сооружению. Имеют две разновидности – висячая и наслонная.
Мауэрлат . Представлен элемент балками, которые служат для крепления стропильной системы . Повторяет элемент в расположении периметр дома и скреплен с каждой стеной при помощи крепежа.
Диагональные сваи . Для того, чтобы система конструкции крыши имела высокий уровень надежности , стропила соединяют между собой балками, расположенными продольно и вертикальными стойками, которые вместе соединены диагональными связями или скосами.
Внутренние опоры . Элемент, который расположен под каждой стропильной ногой и обеспечивает ей устойчивость .
Изоляционный слой . Такой слой объединяет всю систему крыши в единое целое, создавая при этом надежную герметизацию, паро- и звукоизоляцию . У этого слоя своя структура и она многослойна. Все материалы, которые используются ля оборудования этого слоя необходимы для обеспечения всевозможных свойств, обеспечивающих комфортную жизнедеятельность на мансарде.

Из каких узлов и деталей состоит мансардная крыша, вы увидите на этом чертеже:

Чертеж устройства мансардной крыши

Кровельный пирог

В любой разновидности крыши имеется свои индивидуальная структура.

Представлена она несколькими слоями различных материалов, которые необходимы для защиты помещения мансарды от холодных воздушных масс и повышенного уровня влажности .

Кровельный пирог мансардной крыши включает в себя :

Обрешетку;
Пароиоляционный слой;
Контробрешетку;
Теплоизоляционный слой;
Гидроизоляцию;
Системы вентиляции;
Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, которые необходимы для нормальной работы всей системы крыши.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделать всю конструкцию .

. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость , которая имеет опору на несущих стенах различной высоты.
. Такая разновидность представлена двумя скатами , которые расположены противоположно друг другу.
Ломаная . У такого вида крыши имеются еще названия – и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным . Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
Коническая . Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания .

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам . Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор . Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол . Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.

Мансардная крыша: двухскатная конструкция деревянного дома

Угол наклона

Очень важным параметром в сооружении крыши является определения угла наклона крыши. Такое значение определяется не только дизайном здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если осадки, выпадающие на местности, где расположен дом, имеет большое значение, то угол наклона крыши колеблется от 45 до 60 градусов .

Такое значение ската обеспечит лучший сход снега с поверхности , а, соответственно и уменьшению уровня нагрузки. Кроме осадков, такой параметр угла оберегает крышу от оледенения.

Если же дом расположен на местности, в которой частое явление – это сильные ветры, то значение угла ската одолжено быть минимальным . В ином случае конструкция может быть разрушена из-за погодных условий. При таких условиях вариации этого параметра от 9 до 20 градусов .

Однако, самый распространённый и оптимальный угол наклона крыши – это 20-35 градусов . Такое значение подходит для обустройства крыши практически любой разновидностью материала.

ОСТОРОЖНО!

Угол наклона во многом определяет долговечность и надежность сооружения.

Угол наклона

Процесс монтажа

Для того, чтобы мансардную крышу, необходимо придерживаться определенной последовательности действий:

Изначально крепят верхний брус, который имеет параметры сечения 10х10 или 15х15 см . Крепление проводят, используя гвозди, скобы из металла или саморезы. В это же время первый брус обеспечивает функцию подстропильной рамы.
Следующее – это монтаж мауэрлата, который необходим для принятия большей части нагрузки . Для его установки понадобится доска, толщиной не меньше 5 см и брус с параметрами сечения 5х10 см. Прежде чем укладывать доску, устилают слой, который необходим для удержания влаги и не разрушала элементы конструкции . Прикрепляют мауэрлат гвоздями или скобами и дополнительно привязывают к стенаем при помощи проволоки из металла. Проволоку монтируют еще на этапе строительства стен.
Далее устанавливают стропила , выбрав для этого шаг от 0,6 до 2 м.
Первыми устанавливают фронтонные стропила , после чего натягивают уровень и начинают монтировать остальные элементы.
После того, как стропильные ноги все установлены, обеспечивают дополнительное усиление конструкции , соединяя стропила между собой в верхней их части.
Если значение длины крыши превышает 7 м, то проводят установку конькового бруса . В ином случае оборудование подобным элементом систему стропил – не обязательно.
После того, как установлена переходят к оборудованию слоев кровельного пирога, предварительно установив обрешетку .
Последним этапом в строительстве кровли является укладка кровельного покрытия .

Монтаж обрешетки

Установка стропил

Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы рассмотрим наиболее популярные конструкции мансардной стропильной системы в условиях средней полосы.

Конструкция стропильной системы мансардной крыши

Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?

Манса́рда (от фр. mansarde) - эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.

Википедия
https://ru.wikipedia.org/wiki/Мансарда

Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:

Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.
Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален
Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.
Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската
Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.
Многощипцовая крыша позволяет обустроить полноценный мансардный этаж
Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.
Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов
Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.
Ломаная крыша является оптимальным решением по соотношению стоимости возведения к объёму полезного пространства мансарды

Стропильная система должна выдерживать постоянные нагрузки, которые состоят из веса конструктивных элементов, утеплителя и кровельного покрытия. Кроме этого, существуют переменные нагрузки, зависящие от силы ветра и от веса снега на кровле. Выбор сечения несущих элементов и способа их соединения должен быть направлен на создание максимально прочной и жёсткой конструкции, равномерно распределяющей нагрузку на стены здания.

В зависимости от ширины здания применяются разные виды мансардных стропильных систем, которые делятся на висячие, наслонные и комбинированные.

Висячими называют стропила, которые опираются на стены здания через мауэрлат и затяжку, а в верхней части образуют конёк. При этом способе соединения отсутствует промежуточная опора, а распирающее давление на стены дома снижается с помощью ригелей, стоек и подкосов. Система висячих стропил обычно используется при ширине здания не более 6 м.
Для компенсации распирающих усилий в висячих стропильных конструкциях с длиной пролёта до 6 м используются затяжки и ригели
Наслонными именуют стропила с промежуточной опорой на внутреннюю стену дома. Они применяются, когда ширина здания составляет от 6 до 16 м. Чем она больше, тем больше элементов используется для равномерного распределения нагрузки.
Наслонные стропила имеют одну или несколько опор внутри дома
Комбинированный вид стропильной системы используется в мансардных крышах с переменным углом наклона скатов. Наиболее характерным примером служит ломаная мансардная крыша, где нижние стропильные ноги являются наслонными с опорой на стойку и мауэрлат, а верхние монтируются как висячие стропила с опорой на затяжку и бабку. При возведении мансардных крыш используются все виды стропильных систем, и их выбор зависит от конструкции, в которой они применяются.
В конструкции ломаной крыши верхние стропила являются висячими, а нижние − наслонными

Схема стропильной системы мансардной крыши

Для возведения крыши необходимо иметь проект, в котором указан перечень и размер конструктивных элементов, а также способ их соединения. Чтобы понимать принцип и последовательность монтажа, нужно знать назначение элементов стропильной группы и способ прилегания крыши к стенам здания. Мансардная крыша состоит из следующих элементов:

связующим элементом между стеной здания и стропильной группой является мауэрлат, который крепится на стены дома шпильками, скобами или анкерами;
на мауэрлат параллельно короткой стене здания крепятся затяжки, а вдоль длинной стороны устанавливаются лежни;
на центральном лежне монтируются вертикальные стойки;
на стойки опирается коньковый прогон;
стропила верхней частью опираются на коньковый прогон, а нижней частью соединяются с затяжкой, образуя карнизный свес;
стропильные ноги в верхней части соединяются ригелями;
на вальмовых крышах используются диагональные стропила и укороченные нарожники;
дополнительной опорой диагональным стропилам служат шпренгели;
для промежуточного крепления стропил используются стойки и подкосы;
при необходимости стропила удлиняются кобылками.

Основными несущими элементами мансардной крыши являются стропильные лаги, лежни и затяжки, а также вертикальные стойки и коньковый прогон

На схеме указываются размеры элементов стропильной системы, их расположение, углы наклона и способы врезки в узлах соединения. Обязательно также приводится информация о расположении сдвоенных стропил, наличии дополнительных опор, размерах карнизных и фронтонных свесов.

Схема является основным документом для сборки системы стропил, в ней отражаются все нужные параметры. Однако перед раскроем материала необходимо ещё раз проверить расчёты и создать шаблоны основных деталей. При отсутствии проекта провести расчёты и создать схему нужно самостоятельно.

Шаг стропил мансардной крыши

Перед началом работ нужно выбрать шаг стропил мансардной крыши. Расстояние между стропилами и нарожниками (в случае вальмовой крыши) зависит от нескольких факторов:

размера здания;
типа стропильной системы;
постоянной и переменной нагрузки на кровлю;
сечения стропил, стоек и укосов;
вида кровельного покрытия;
типа и шага обрешётки;
размеров утеплителя.

Для стропил, обрешётки и контробрешётки выбирают материал хвойных пород в соответствии со СНиП II-25, а нагрузку на стропила рассчитывают по СНиП 2.01.07 и СТ СЭВ 4868. Исходя из изложенного в строительных нормах и правилах, можно сказать, что для стропил длиной менее 9 м применимо сечение бруса от 50Х150 до 100Х250 мм при шаге от 60 до 100 см. Размер здания оказывает влияние на конструкцию фермы и наличие стоек, подкосов и ригелей, применение которых повышает прочность стропильных ног и позволяет увеличить шаг между стропилами до 120 см и более. Обычно для выбора шага используют справочные таблицы, которые содержат рекомендации с учётом длины стропил и сечения бруса.

Таблица: зависимость шага между стропилами от сечения бруса и длины стропил

Вид используемого кровельного покрытия также влияет на выбор шага стропил, потому что разные материалы имеют разный вес:

черепица в зависимости от вида весит от 16 до 65 кг/м 2 , шифер − 13 кг/м 2 . Такие тяжёлые покрытия подразумевают уменьшение шага стропильных ног до 60–80 см;
вес металлических покрытий и ондулина не превышает 5 кг/м 2 , поэтому шаг стропил можно увеличивать до 80–120 см.

На вальмовых крышах шаг нарожников в любом случае выбирают равным 50–80 см для придания скату большей жёсткости.

Кроме этого, шаг установки стропил зависит от:

Длина стропил и обрешётки мансардной крыши

При самостоятельных расчётах размеры некоторых конструктивных элементов крыши приходится вычислять по имеющимся габаритам здания и углу наклона скатов. Длину стропил иногда приходится корректировать для разных видов мансардной крыши, подбирая оптимальные размеры всей конструкции в целом.

Допустим, что основные размеры здания известны и необходимо рассчитать длину стропильных лаг для нескольких предполагаемых вариантов угла наклона и типа крыши. Пусть половина ширины здания L составляет 3 м, размер карнизного ската − 50 см.

Дополнительные расчёты показывают, что увеличение угла наклона нижнего ската с 60 до 70 о позволит прирастить ширину мансарды на 10%.

Длину обрешётки, соединяющей стропильные ноги, определяют, учитывая фронтонные свесы, которые защищают стены фасада от осадков. Длина фронтонного свеса зависит от высоты здания и выбирается в пределах от 40 до 60 см. Поэтому общая длина ската будет равна длине дома, увеличенной на удвоенную длину свеса.

Предположим, что длина дома равна 10 м, а фронтонный свес составляет 0,6 м. Тогда размеры обрешётки необходимо рассчитывать из учёта длины ската, равной 10 + 0,6 ∙ 2 = 11,2 м.

Рассчитывать параметры обрешётки следует с учётом длины фронтонных и карнизных свесов

Любая корректировка проекта требует тщательного пересчёта параметров стропильной системы с учётом возникших изменений.

Видео: расчёт мансардной крыши

Узлы стропильной системы мансардной крыши

Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:

Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.
Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.
Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.
Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.

Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой

Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.

В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов

Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.

Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно

Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.

Видео: узлы стропильной системы

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45 о. Тогда боковые стропила будут иметь длину 5 / sin 45 о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м 3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м 3 и объём одной единицы материала

Сосновый пиломатериал при 12% влажности весит 505 кг/м 3 , при транспортной влажности 25% − 540 кг/м 3 . Вот некоторые примеры расчётов:

Если в 1 м 3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
Если закупается 25 м 3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м 3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.
Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки
На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.
Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения
Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
Монтируется обрешётка и лобовая доска на карнизном свесе.
После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.
