Устройство вентиляции – важная процедура при строительстве дома. Циркуляция свежего воздуха в помещениях дома необходима для предотвращения появления сырости и плесени, которые не только вредят самому строению, но и пагубно влияют на здоровье человека.
Разновидности вентиляции в частном доме
Есть три варианта циркуляции воздуха в помещениях дома:
- Естественный тип вентиляции. Воздух перемещается из дома на улицу. Специальные каналы, по которым направляется воздух, помогают циркулировать массам воздуха благодаря давлению.
- Принудительный тип вентиляции или приточно-вытяжная система. Является вспомогательной системой вытяжки воздуха. Производится с помощью специальной конструкции для воздухообмена.
- Смешанный тип вентиляции. Естественная вентиляция используется совместно с принудительной.
Каждый тип вентиляции имеет и плюсы, и минусы. Например, если район проживания достаточно экологичен, то монтаж принудительной системы не нужен, жильцы дома и без этого имеют доступ к чистому воздуху. Фильтры, встроенные в систему, будут только препятствовать проникновению ароматов природы в дом.
Но если жилище расположено в области, где окружающая среда оставляет желать лучшего, то фильтрация воздуха в обязательном порядке должна присутствовать в помещении. Но установка вентиляции требует тщательного планирования и расчета.
Как сделать вентиляцию своими руками
Самый идеальный вариант – рассмотрение вопроса о вентиляции при планировании строительства дома. Приточная вентиляция должна быть продумана до мелочей.
Нужно учитывать основные вводные данные объекта:
- Расположение дома;
- Материалы, из которых построен дом;
- Окружающая среда.
Только учитывая все вышеперечисленное, можно делать выбор в пользу того или иного варианта.
Естественный способ вентиляции подойдет при следующих особенностях местоположения:
- Чистый воздух в районе строения;
- Дом построен из кирпича, древесины, самана, пенобетонов, керамических или керамзитовых блоков.
Если естественный вариант вентиляции не способен обеспечить нормальную циркуляцию воздуха, то смешанный тип будет хорошим вариантом. Также возможен монтаж вентиляции в каком-то конкретном помещении: кухня, санузел и т.д.
Вентиляция подвала способствует проветриванию помещения, предупреждению появления плесени.
Принудительный тип системы вентиляции
Принудительную систему вытяжки устанавливают в случаях, когда:
- Дом расположен в районе, воздух которого должен быть очищен от загрязнения;
- При строительстве применены 3 D панели, сэндвич и вакуумные панели, каркасный тип дома.
При таких обстоятельствах принудительная система фильтрации просто необходима, чтобы обеспечить комфорт жильцам и продлить срок службы строения.
Установка вентиляции своими руками в частном доме
Чтобы правильно установить вентиляцию в своем доме, нужно владеть некоторыми знаниями на эту тему.
Если в доме отсутствует вытяжка естественного типа, или ее не достаточна для комфортной жизни жильцов, то дополнительная вентиляционная система необходима.
В санузлах и ванных комнатах часто появляется конденсат на стенах, плесневые грибки и прочие негативные факторы. Установка настенного вентилятора поможет избавиться от этих минусов.
Конечно, установка этого оборудования невозможна без материальных затрат, а шум от работы вентиляционного аппарата может приносить дискомфорт жильцам.
Вентилятор может работать от электричества или совместно с осветительной системой.
Обратите внимание!
Различные виды установки данных систем можно увидеть на фото вентиляции своими руками.
Вентиляционная система должна быть качественной, чтобы поступление свежего воздуха по трубам вентиляции циркулировало в достаточном для комфортного существования жильцов количестве.
Чтобы правильно установить вентиляционную систему у себя дома, изучите все нюансы монтажа, ознакомьтесь с основными правилами и условиями для правильной работы оборудования. Установку производите в соответствии с рассчитанной вами схемой.
Фото вентиляции частного дома своими руками
Обратите внимание!
Приток свежего воздуха нужен для обеспечения здоровых условий проживания, хорошего содержания растений и качественного функционирования технических систем. Одновременно необходимо удалять различные вредные примеси. Эти задачи поможет решить в комплексе производительная в частном доме своими руками. Схема, расчеты, способы монтажа – все это в сегодняшнем обзоре.
Хорошая вентиляционная система – обязательный элемент инженерного оснащения современного частного дома
Читайте в статье
Обустройство системы вентиляции в частном доме: общие параметры и требования
Современные строения создают с улучшенными показателями герметичности и . Это улучшает экономические показатели в процессе эксплуатации, но блокирует доступ свежего воздуха. Данный пример поясняет необходимость комплексного подхода при рассмотрении функциональности инженерных систем.
Также надо отметить следующие особенности для правильной формулировки требований к хорошему проекту вентиляции частного дома:
- На состав атмосферы в помещении способно изменить состояние воздуха на улице, наличие источников вредных и неприятных примесей в самом объекте недвижимости.
- Существенное значение имеют способы управления , вентиляцией.
- Не исключено попадание в воздушную среду загрязнений из средств бытовой химии, отделочных и строительных материалов.
- Для расчета устройства вентиляции в частном доме можно применять методику учета предельно допустимых концентраций примесей, либо показатели нормального обмена воздуха.
- Надо не забывать о различных потребностях в и на , в тренировочном зале и .
- , и другое оборудование активно потребляют кислород.
- Необходимо учитывать индивидуальные физиологические особенности и предпочтения пользователей. Особе внимание следует проявлять при наличии аллергических реакций.
Следует подчеркнуть, что действующие отечественные и зарубежные нормативы, отраслевые и санитарно-гигиенические стандарты содержат противоречивые данные. Приведенные выше сведения объясняют действительную сложность задачи. Слишком много факторов оказывают влияние на параметры воздуха в помещении. Кроме объективных показателей придется учитывать индивидуальные предпочтения.
К сведению! Для жилых помещений кратность полного обмена вычисляют с применением пропорции 30 куб. м. в час на одного человека. Ниже приведены корректировочные данные для разных помещений и особых условий эксплуатации.
Именно поэтому, при выполнении расчетов для установки вентиляции в частном доме опытные специалисты делают достаточный запас по производительности. Он помогает делать необходимые коррекции при пиковых нагрузках.
Виды вентиляционных систем
Поступление свежего воздуха в помещения организуют постоянно. Изменяется только интенсивность соответствующих операций. Это значит, что наиболее удобной и экономичной является система, выполняющая свои функции без пристального контроля и потребления электроэнергии. С другой стороны, применение принудительных механизмов упрощает проветривание комнат.
Преимущества и недостатки естественной вентиляции в частном доме

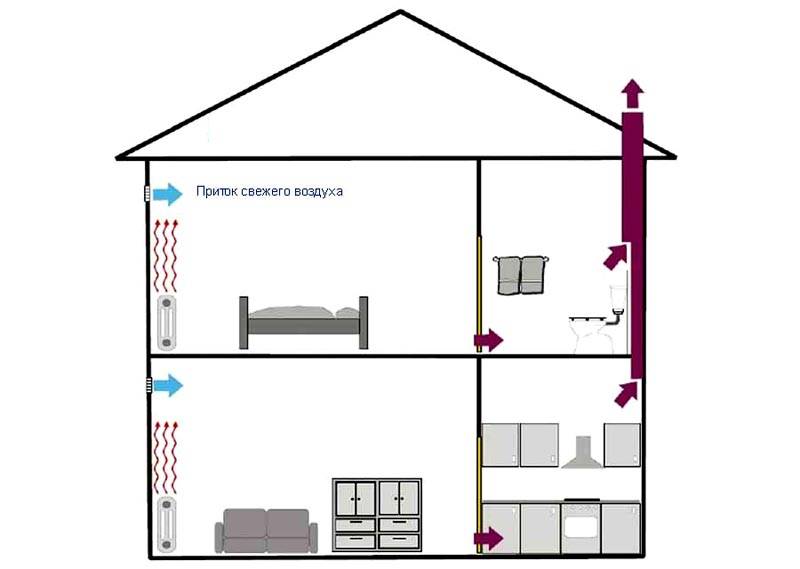

На этой упрощенной схеме естественной вентиляции в частном доме обозначены основные части инженерного сооружения. Здесь в стенах сделаны отверстия, по которым поступает воздух с улицы. Созданы пути для свободного перемещения потоков между помещениями, .
Чтобы обеспечить воздухообмен по приведенному выше стандарту (30 м. куб. на человека в час) достаточно установить приточную и выходную трубу диаметром от 150 мм и более. Высоту вертикальной части делают от 300 см и более. Этот типовой пример можно применять для расчетов с учетом архитектурных особенностей объекта недвижимости.
Важные замечания:
- Одинаковая длина вертикальных труб позволит уравнять .
- Эффективность системы снижают: ответвления, горизонтальные участки, изменение сечения.
- Для удобства строительства, каналы из комнат на разных этажах объединяют в единой вентиляционной шахте, либо монтируют рядом.
В некоторых входных каналах для задержания пыли и других механических примесей устанавливают фильтрующие элементы. Такие детали способны значительно снизить производительность системы.

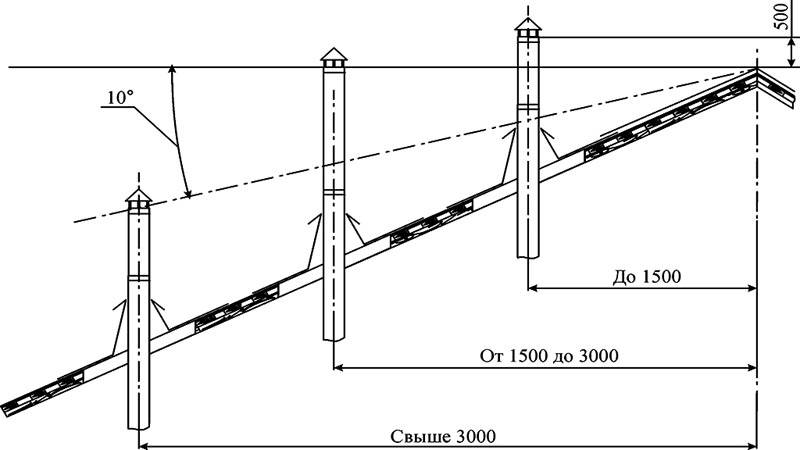

К сведению! Высота вентиляционных труб не регламентируется СНиПом. Однако на практике можно применять стандарты для дымоходов. Если выполнять приведенные выше правила, будут минимизированы препятствия свободному перемещению воздуха в нужном направлении при разном направлении и силе ветра.
Для чего нужна система принудительной вентиляции в частном доме
В рассмотренных выше системах перемещение воздуха осуществляется из-за различного атмосферного давления на разной высоте, при нагреве, под воздействием порывов ветра. Главным преимуществом этих методик является энергетическая независимость. Однако все они чрезмерно подвержены всевозможным внешним факторам. Задача усложняется при увеличении высоты каналов.
Чтобы в любых условиях обеспечить необходимую производительность применяют крыльчатки с электроприводами разных типов.

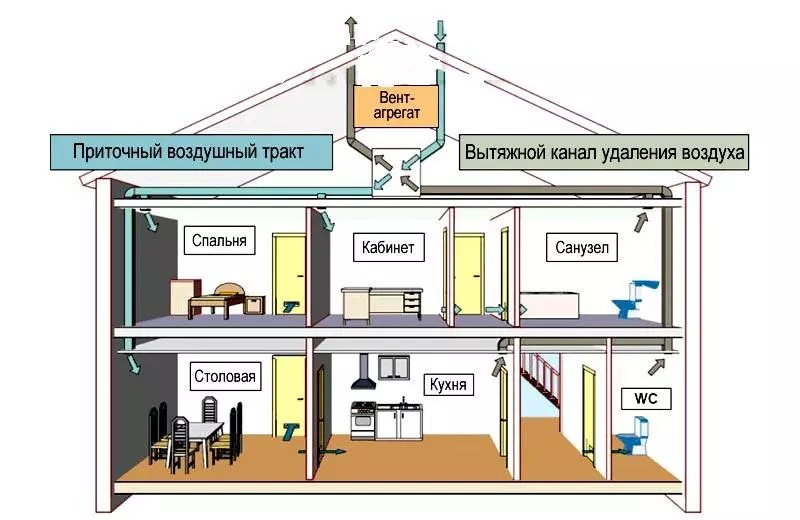

На этом рисунке изображено централизованное оснащение объекта. Здесь использован один силовой агрегат, который обеспечивает подачу и выход воздуха. При установке датчиков и регулирующих устройств изменяют производительность проветривания отдельных комнат. При объединении с , решают задачи поддержания комфортных температурных условий.
приточно-вытяжная установка
Какие схемы применяют для организации эффективной вентиляции в частном доме
На практике применяют различные комбинации естественных и принудительных методик. Для уточнения требований технического задания надо подробно изучить типовые конструкторские решения.

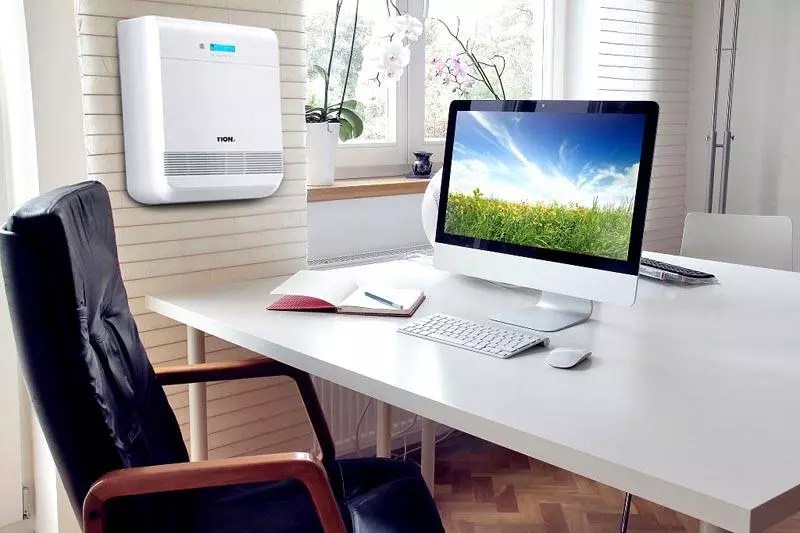

Приточная вентиляция в частном доме: принцип работы
С помощью этого набора можно обеспечить дозированную подачу очищенного воздуха в помещение:
- Для защиты от проникновения насекомых и листьев здесь есть съемная решетка (1).
- Перемещение воздуха обеспечивает электрический (2). Скорость вращения ротора данной модели регулируется переключателем (5) ступенчато.
- Вкладыш (3) из пористого материала задерживает мелкие механические примеси.
- Внутренняя решетка (4) выполняет декоративные функции.
- Раздвижная конструкция трубы (6) обеспечивает точный монтаж с учетом определенной толщины стен.
В таких аппаратах устанавливают многоступенчатые регуляторы скорости, фильтры тонкой очистки, нагреватели. Встроенная электроника позволяет устанавливать пользовательские режимы работы по времени, температуре. Эксплуатацию упрощают с помощью пультов дистанционного управления.
Современные системы объединяют с интеллектуальными комплексами контроля и управления категории «умный дом». Это упрощает оптимизацию работы оборудования, позволяет организовать удаленное дистанционное управление техникой через сеть .
Особенности вытяжной вентиляции в частном доме
Эта система нужна для эффективного удаления отработанного и загрязненного воздуха из помещений. С ее помощью устраняют из атмосферы жилых объектов недвижимости продукты сгорания газа в процессе работы и .

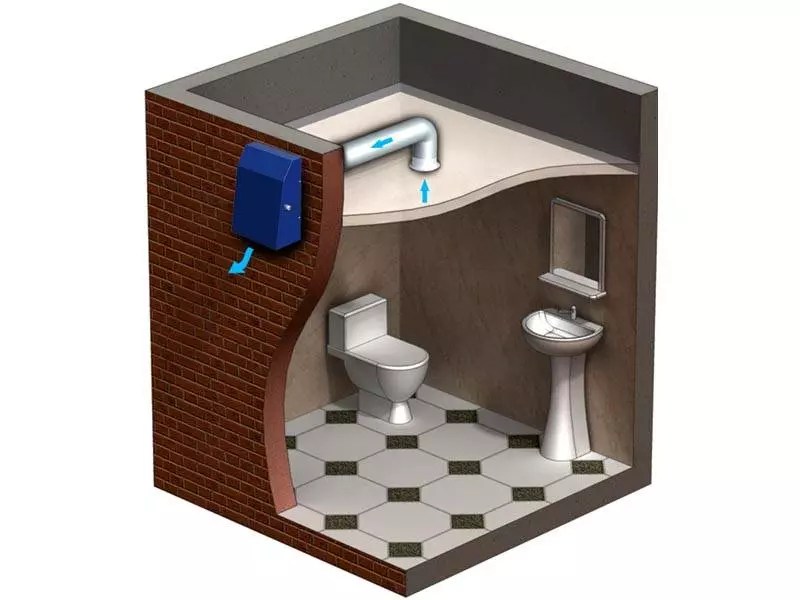

На этом примере можно изучить решение типичной проблемы в отдельном функциональном блоке. Эта системы удаляет влажный воздух из ванной и запахи из туалета с применением принудительной вентиляции. Электроприводы подключаются к питанию раздельно. В туалете установлен . Он выключает вентилятор автоматически через нужный интервал времени после выключения освещения в комнате. Обратное продвижение воздуха блокировано двумя . Загрязнения выводятся наружу через общую шахту.
В таком варианте не следует увеличивать чрезмерно длину боковых каналов, применять несколько поворотов. Это увеличит сопротивление, поэтому понадобится более мощный вентилятор.
К сведению! В подобных системах возникают значительные перепады температуры на небольшом участке трассы. Это стимулирует появление влаги на внутренних поверхностях. Чтобы конденсат не проникал внутрь помещений, следует сделать небольшой наклон в сторону улицы для свободного стока.
На объемном макете проще, чем на плоском чертеже, изучать взаимное расположение инженерных систем, декоративных и функциональных элементов дома. Такое подход минимизирует ошибки. В частности, для лучшего проветривания приток и вытяжку устанавливают в комнате по диагонали. Около вентиляционных отверстий освобождают пространство, чтобы не создавать искусственные препятствия перемещению воздуха.

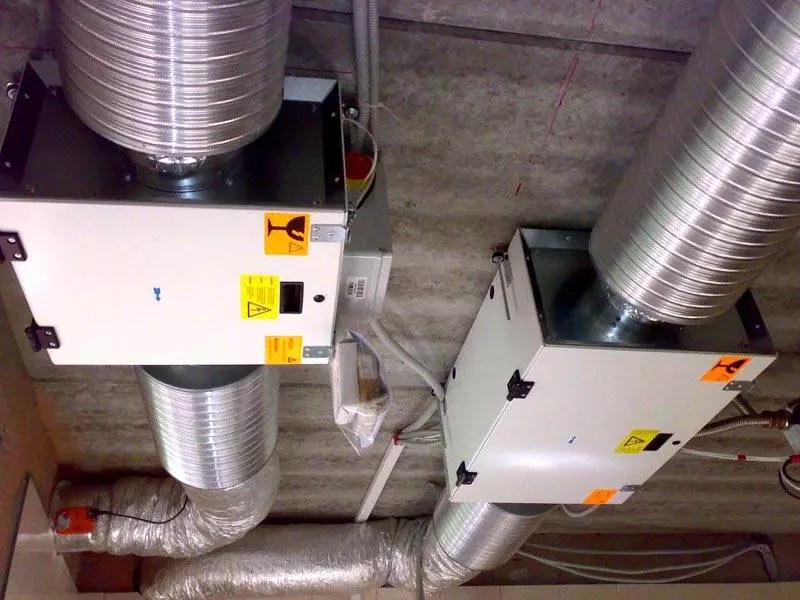

Расширенные возможности качественной приточно-вытяжной вентиляции в частном доме
Как следует из названия, эта система обеспечивает поступление свежего и вывод отработанного воздуха. Комплексный подход позволяет экономно использовать энергетические ресурсы, согласованно выполнять поставленные задачи.
Принцип работы этой техники понятен из рисунка. В теплообменнике совмещают два канала (вытяжки и подачи) без смешивания. Это решение помогает сделать предварительный подогрев/охлаждение воздуха, не используя дополнительные источники энергии.
приточно-вытяжная установка с рекуператором
Статья по теме:
Помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.
Ниже приведены другие важные факты, заслуживающие внимания:
- Вполне допустимо в одном объекте применять несколько зависимых и автономных систем. На примере выше видно, что пристроенный к дому лучше оснастить отдельной вентиляцией.
- В некоторых комнатах удобнее монтировать индивидуальные комплекты оборудования. Бризер можно установить за час. Его не надо подключать к центральному вентиляционному каналу. Все работы выполняются без внесения изменений в отделку комнаты.
- При оценке уровня шумов канальных установок опытные специалисты рекомендуют делать замеры в области входного и выходного отверстия, около блоков, оснащенных электроприводами. Производители указывают в сопроводительной документации акустическую мощность или звуковое давление. Для сравнения надо брать одинаковые параметры.
- Мощность штатных нагревательных элементов превышает 3 кВт. Это позволяет быстро поднимать температуру в любое время года. Но надо убедиться в том, что проводка и другие компоненты сети рассчитаны на соответствующие нагрузки. При необходимости – устанавливают жидкостный теплообменник.
- Параметры автоматики надо проверить внимательно. Следует убедиться в удобстве пользования пультом, простоте настроек. Кроме типового изменения скорости вращения пригодится возможность установки индивидуального временного графика. В ночные часы, например, снижают температуру, интенсивность проветривания.
- Пригодится сохранение пользовательских настроек в памяти. Уход упрощается, если есть датчик давления дифференциального типа. Этот прибор измеряет изменения давления до и после фильтра. Увеличение разницы показаний сообщит о чрезмерном загрязнении. В дешевых модификациях устанавливают сигнализаторы «по времени», которые не обеспечивают высокую точность контроля.
- Самостоятельная диагностика с помощью программных и электронных средств поможет своевременно узнать о неполадках оборудования. Дополнительные удобства обеспечивает оповещение пользователя с пересылкой сообщений на смартфон, или иное мобильное устройство, стационарный компьютер.
- В серийном оборудовании бытового назначения устанавливают фильтры G4, которые способны пух тополей, перья птиц, иные крупные примеси. При необходимости, вместо него, или последовательно устанавливают элементы с мелкими каналами. Допустимо задержание частиц с размерами меньше одного микрометра. Надо помнить, что подобная модернизация увеличит нагрузку на вентиляционные агрегаты.
При разработке проектной документации надо отдельно изучить вопросы будущей эксплуатации. Вентиляционное оборудование придется обслуживать. Надо исключить ситуации, когда для осмотра и выполнения регламентных работ приходится демонтировать части декоративной отделки, строительных конструкций. По этой причине удобнее разместить вентиляторы, фильтры и другие компоненты системы в специальном технологическом помещении. Такое решение упростит создание эффективной изоляции шума вентиляционной установки.
Что надо учесть при оснащении отдельных помещений
В ходе распределения потоков надо обеспечить начальное проникновение воздуха с улицы в гостиную, спальню, иные жилые комнаты. Оттуда – его направляют в технические помещения, на , в кладовки, . Это решение создаст избыточное давление в местах постоянного пребывания, что предотвратит попадание туда неприятных запахов, иных загрязнений.
К сведению! По действующим нормативам комнатами «с постоянным пребыванием» являются помещения, в которых люди находятся более 6 часов в течение одних суток или от 2 часов непрерывно.
Вентиляция на кухне в частном доме: рациональное решение сложных задач
В этом помещении в широком диапазоне изменяется температура, . Процесс приготовления пищи сопровождается появлением запахов, загрязнением атмосферы опасными для здоровья и стойкими примесями. Следует учесть не только интенсивность, но и большую частоту разнообразных негативных воздействий.
Также необходимо помнить об особенностях работы с кухонной техникой. Если установлена , следует обеспечить обмен воздуха не менее 60 м. куб. на одного человека в час. При монтаже газовой плиты этот норматив увеличивают на 50% (до 90 м. куб.).
приточный клапан инфильтрации
Статья по теме:
Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

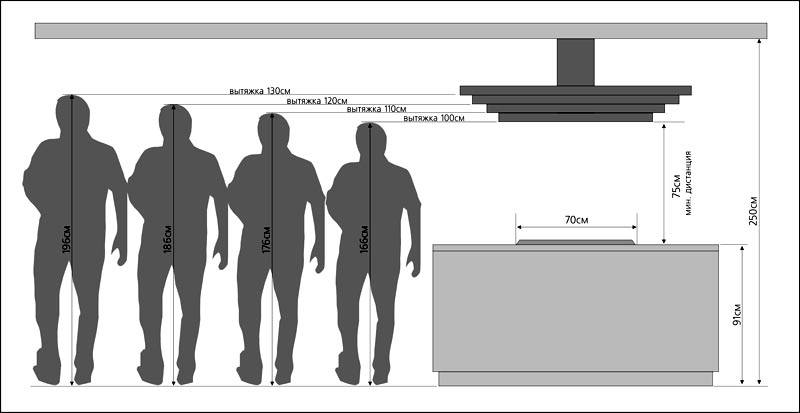

К сведению! Минимальное расстояние от корпуса вытяжки до газовой/ электрической плиты должно составлять не менее 65/75 см соответственно.

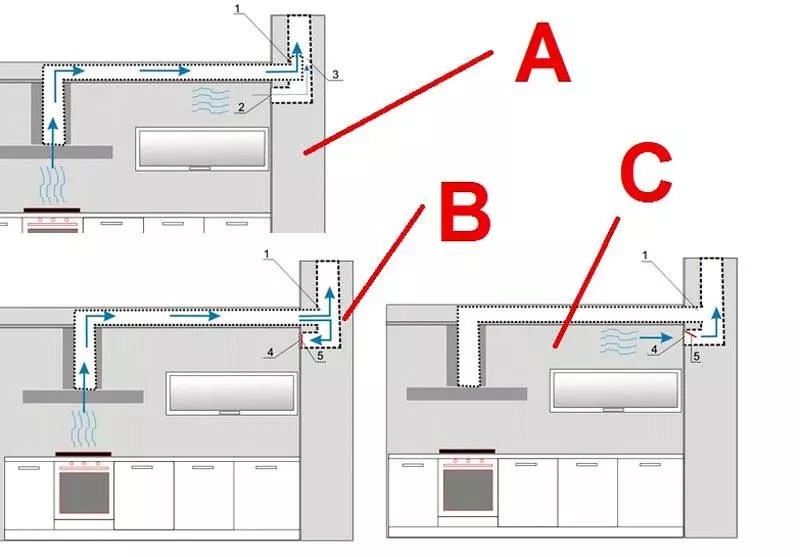

Принципы согласованной работы двух систем:
- Рис. «А». Изначально в конструкции дома предусмотрена только естественная вентиляция с применением отверстия (2). Видно, что часть (1) уменьшит после монтажа сечение общего канала (3).
- На Рис. «В» показана работа (5), который установлен за декоративной решеткой (4). При включении вентилятора вытяжки он закрывается, перекрывает движение воздуха в обратном направлении.
- На следующем рисунке «С» изображена работа естественной вентиляции.
Настольные вытяжки опускаются внутрь корпусной мебели при выключении. Их можно подсоединять к вентиляционным шахтам по типовой схеме, сверху. Но при необходимости соответствующие каналы создают в . Последний вариант сопряжен со значительными изменениями в архитектурных конструкциях. Его применяют при строительстве дома, в ходе капитального ремонта.

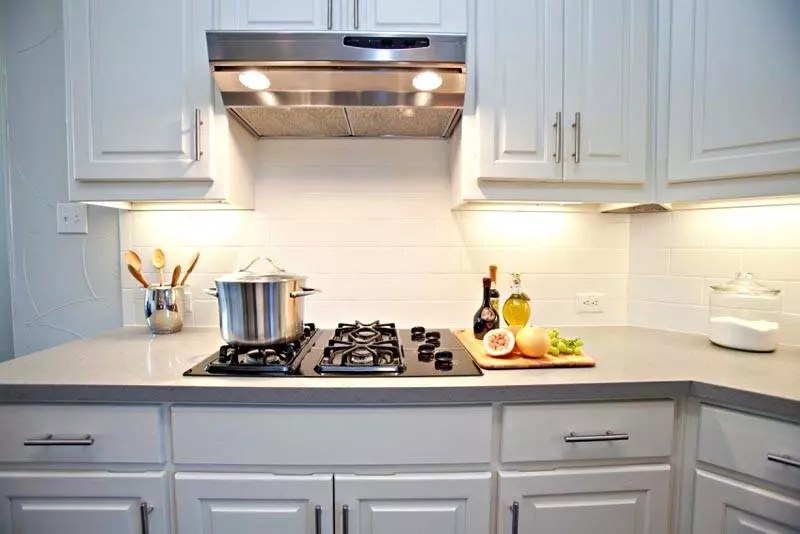

вытяжки для кухни

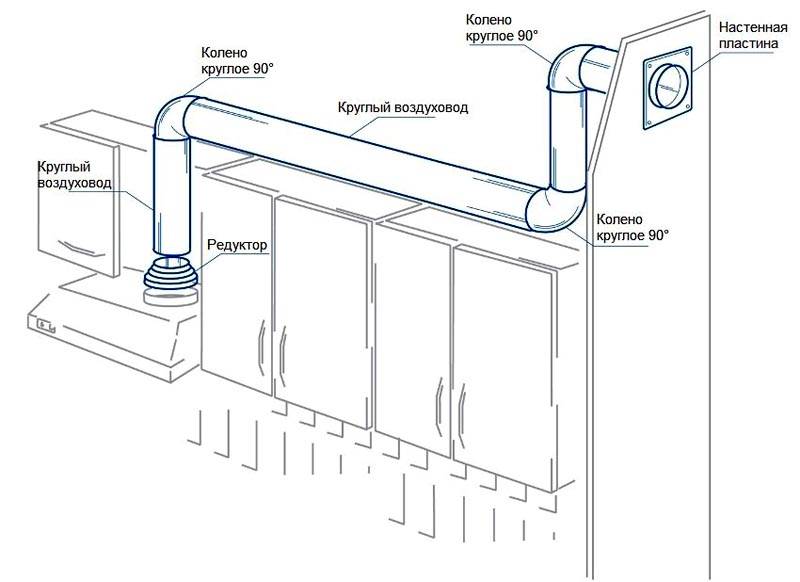

Для сохранения высокой производительности при проектировании подключения вытяжки надо учесть следующие детали:
- С гофрированными трубами работать не сложно. Но эти изделия создают большее сопротивление потоку воздуха по сравнению с гладкими стенками каналов.
- Сечение воздуховода подбирают в соответствии с инструкциями производителя. Оно не должно получиться меньше указанного значения.
- При прокладке трассы надо предотвратить сплющивание гибких труб, иные значительные деформации. Следует минимизировать количество поворотов.
Приблизительный расчет необходимой производительности вытяжки можно сделать по формуле П = (Д х Ш х В) х 12 х 1,25 , где
- П – максимальное количество воздуха, удаляемого из помещения за час в м. куб;
- Д , Ш и В – длина, ширина и высота комнаты в метрах;
- 12 – стандартный поправочный коэффициент;
- 1,25 – дополнительный запас по мощности, который пригодится для быстрого удаления чада от пригоревшей еды.

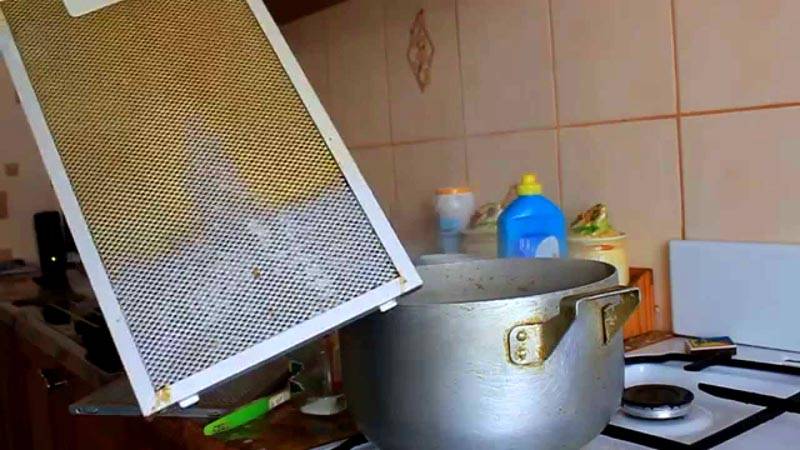

Эту операцию можно выполнять безопасно с помощью пара над кипящей водой. Также применяют специальные моющие средства. Для напоминания о регламентных процедурах вытяжки оснащают электронными таймерами со звуковой и световой сигнализацией.

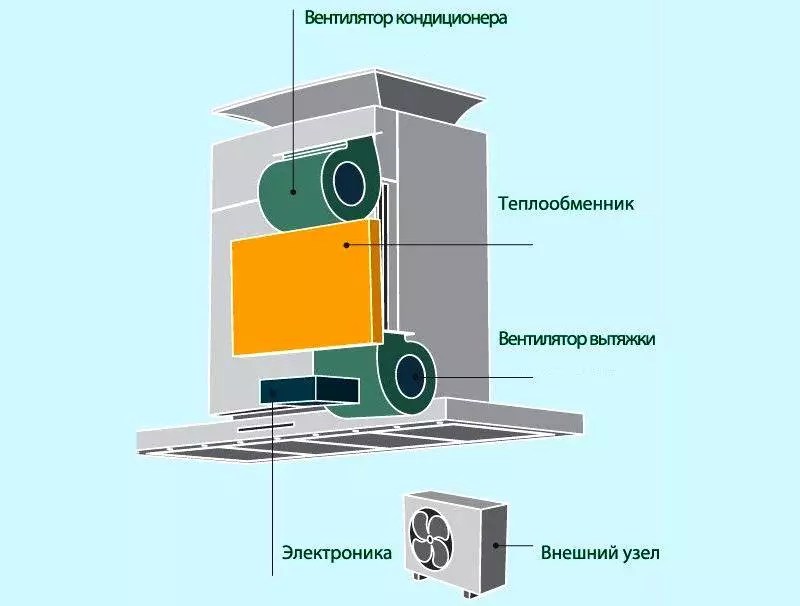

Здесь вытяжка дополнена кондиционером. Такая техника стоит дороже, чем типовые модели. Но она способна поддерживать в помещении заданный пользователем режим температуры.
Такое оборудование выполняет функции фильтра. С его помощью задерживают загрязнения. Как правило, применяют дополнительные элементы с угольными наполнителями. Эти сорбционные технологии помогают удалять мельчайшие примеси и неприятные запахи. Однако в любом случае необходимо обеспечивать работу . В данном варианте используют имеющуюся шахту. Для повышения производительности устанавливают принудительные механизмы во входном (выпускном) тракте.
Статья по теме:
Чтобы выяснить, надо дополнить глубокими тематическими знаниями. В этой статье собраны сведения, которые помогут сделать комплексный анализ и принять правильное решение о приобретении определенного изделия.
Как создать хорошую вентиляцию в туалете и ванной комнате
Для расчета потребностей этих частей объекта недвижимости применяют следующие нормативы обмена воздуха в м. куб. за час:
- 25 – по каждому отдельному помещению;
- 50 – для совмещенного санузла.
Недостаточная эффективность вентиляции в ванной в частном доме способствует появлению плесени, грибковых колоний. Кроме неприглядного внешнего вида ухудшится состав атмосферы. Некоторые микроорганизмы провоцируют возникновение опасных для здоровья заболеваний, поэтому соответствующие профилактические меры можно назвать обязательными. Разумеется, надо не забывать об отслаивающейся краске и повреждении других декоративных покрытий, интенсификации разрушительных процессов коррозии.
Воздух сюда можно подать из жилых комнат, коридоров. Если недостаточно имеющихся щелей, в дверных полотнах делают сквозные отверстия с пластиковыми вставками.
приточный клапан на окна
Возможностей естественной вентиляции для таких помещений недостаточно. Поэтому применяют более производительные принудительные системы. Выбор вентилятора делают с учетом индивидуальных условий. Выше приведены минимальные нормативные требования. Их не хватит, если часто принимается душ, когда в доме проживает много людей. Как и в случае с кухней, здесь лучше установить достаточный запас по мощности.
К сведению! Для примерного расчета можно использовать приведенную выше формулу с коэффициентом «5» вместо «12».

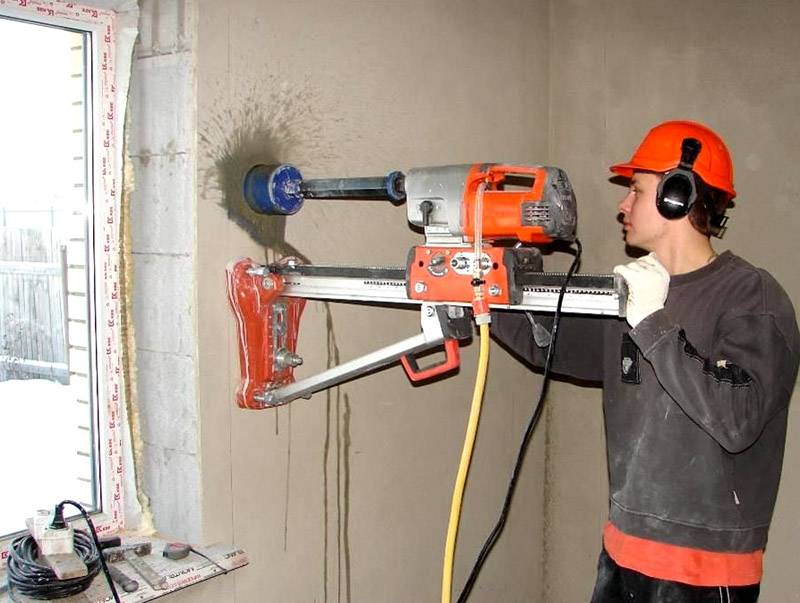

Стенки укрепляют обрезком пластиковой трубы. Место монтажа выбирают на удалении от сантехнических приборов с тем, чтобы предотвратить случайное попадание брызг на корпус техники.
При выборе техники надо обратить внимание на особенности современных моделей:
- Решетка и корпус из прочных полимеров не повреждаются в условиях повышенной влажности, при перепадах температуры.
- Аэродинамическая крыльчатка с большим количеством лопастей создает сильный поток воздуха при сравнительно небольших оборотах, с минимальным шумом.
- Вибрации от электрического привода эффективно гасят демпфирующие вставки.
- Опоры ротора на шарикоподшипниках рассчитаны на длительную интенсивную эксплуатацию.
- Хорошая герметичность стыков отдельных частей предотвращает проникновение внутрь влаги.
- Небольшой вес облегчает процесс установки.
- Некоторые модели дополнительно, или в штатной комплектации, оснащают обратными клапанами.
К сведению! При выборе вентилятора для небольшого помещения обращают особое внимание на уровень шума. Значение от 35 Дб и ниже можно назвать вполне приемлемым. Если производитель указал менее 25 Дб, звук работающего электропривода будет не слышен на расстоянии в несколько метров.

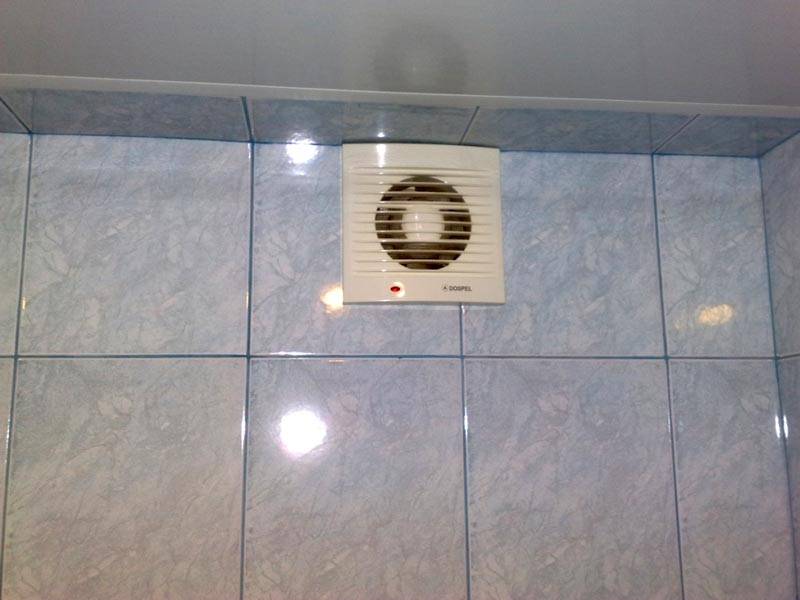

вытяжной вентилятор в туалет

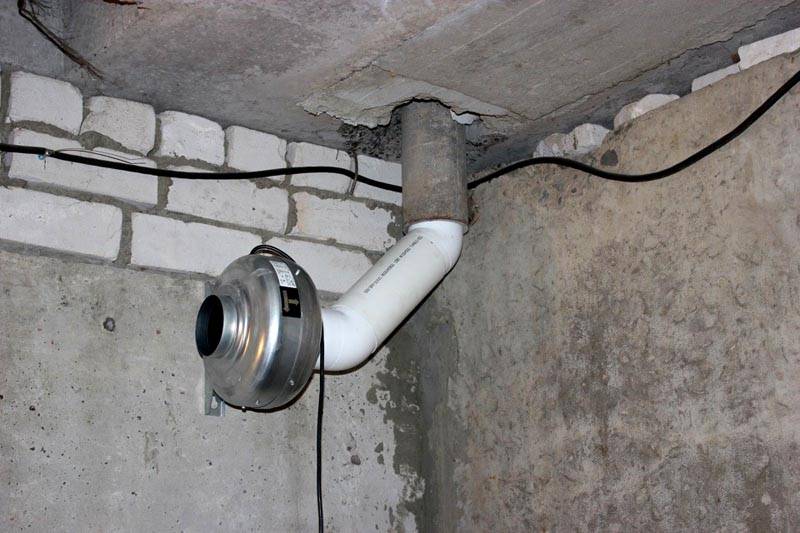

Специальная вентиляция в подвале частного дома: надежная защита от плесени и сырости
Требования к проекту системы формулируют с учетом целевого назначения помещений в этой части здания. При площади до 40-50 м. кв. в малоэтажном строении достаточно установить естественную вентиляцию.

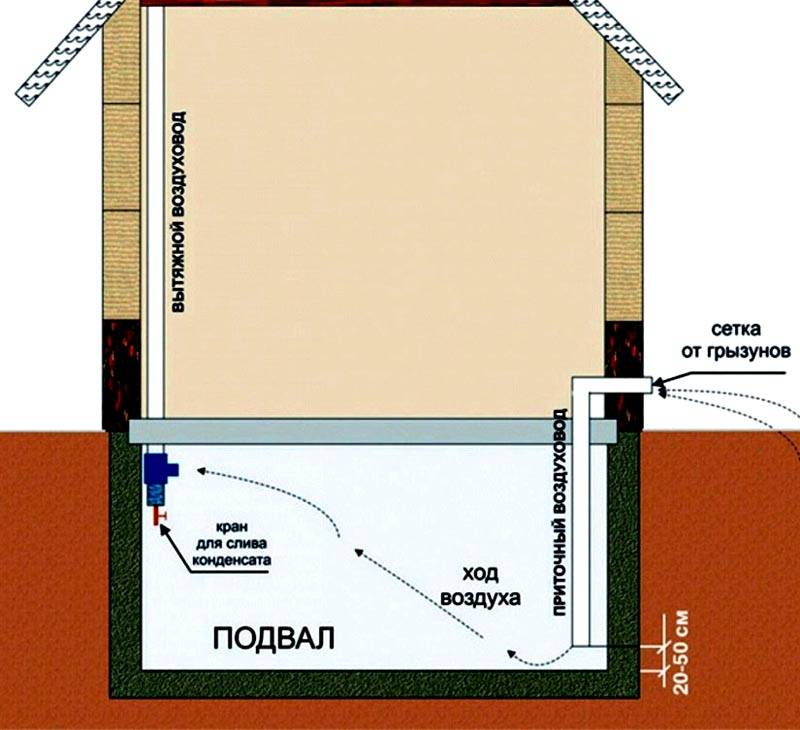

Этот рисунок можно использовать для объяснения основных параметров системы:
- Входное отверстие закрывают решеткой от проникновения грызунов.
- Отверстие приточной трубы в подвале монтируют на расстоянии 20-30 см от уровня пола.
- Вытяжку устанавливают по диагонали. Вход трубы – на 20 см ниже потолка.
- Заглушкой перекрывают канал зимой, предотвращая проникновение холодного воздуха.
- «Зонтик» на крыше защищает от попадания внутрь системы осадков.
Статья по теме:
В обзоре мы поговорим о том, как должна быть устроена , схема циркуляции воздуха в подобных помещениях, а также какие ее виды бывают. Ведь в гараже необходим не только отвод газов, но и поддержание влажности на необходимом уровне – ее избыток сокращает срок службы автомобиля.
Приведенные примеры подойдут для организации в нижней части строения подходящих условий для хранения овощей, консервации, садового инвентаря, расходных материалов.
В этом случае для расчета системы и отдельных частей применяют стандартные нормы для жилых комнат. Делают дополнительный запас для спортивного зала, душевой комнаты, кухонного блока. Производительность увеличивают с помощью принудительной вентиляции.
Важно! Чтобы выяснить, как сделать вентиляцию в подвале частного дома, надо заранее создать список требований с учетом особенностей отдельных помещений. Имеет значение также режим их эксплуатации.
Обязательные требования к вентиляции котельной
Параметры системы проветривания при установке газового оборудования точно установлены действующими строительными нормами и правилами:
- Минимальная приточная производительность определяется характеристиками котла. Нормируют площадь сечения входного канала (в см. кв. на 1 кВт мощности отопительного оборудования):
- 8 и более, если приток сделан непосредственно с улицы;
- больше 30, когда воздух поступает из смежных помещений.
- Выходное отверстие делают на потолке. Его соединяют с центральной вентиляционной шахтой дома.
- Кроме основного надо установить второй канал (ниже на 25-30 см) для регламентных осмотров и удаления загрязнений.
- Объем помещения делают не меньше 7,5 м. куб. при суммарной мощности отопительного оборудования до 30 кВт.

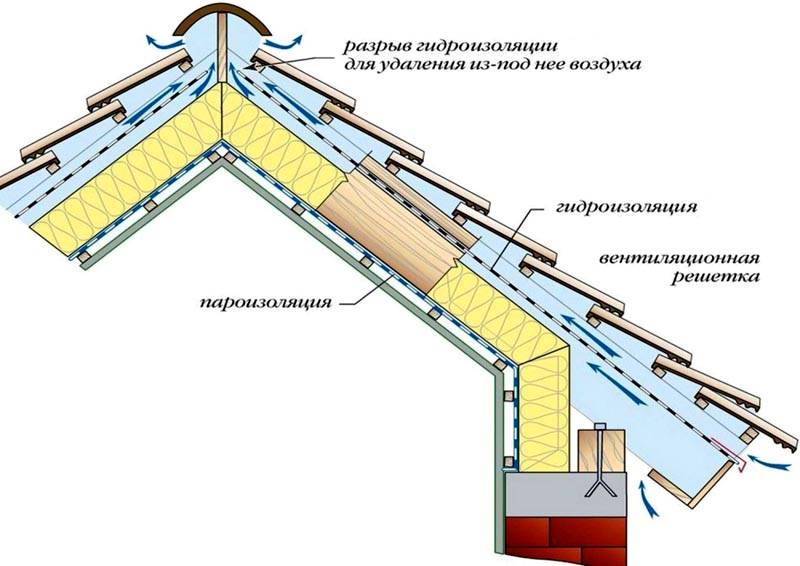

К сведению! Отапливаемый чердак в частном доме вентилируют с применением обычных норм для жилых помещений.
Как выполняет свои функции вентиляция системы канализации в частном доме
На схеме вентиляции канализации в частном доме видно, что число выходных каналов определяется конструктивными особенностями канализационной системы. Здесь одна труба установлена перед . Вторая – в дальней части инфильтратора.
Если не получается установить вентиляционные каналы на всех стояках, к выводу на крышу подсоединяют только дальнюю часть. Дефлектор повышает эффективность отвода загрязненного воздуха.
На этом рисунке цифрами обозначены следующие детали:
- (1), подключенный к отопительному оборудованию;
- «люфт-канал» (2);
- деревянная (3) и чугунная (4) крышка;
- выходной участок вентиляционной системы (5);
- кирпичная кладка (6);
- глиняный замок (7), предотвращающий проникновение загрязнений в почву.
Вентиляция цоколя: важные нюансы
Если эта часть здания не эксплуатируется из-за небольшой высоты, или по иным причинам, необходимы соответствующие защитные мероприятия. Организация хорошей вентиляции в частном доме без подвала предотвращает повреждение деревянных частей конструкций процессами гниения, появление опасных для человека грибных спор.
К сведению! Монтаж вентиляции цокольного этажа частного дома необходим для своевременного удаления радона. Этот радиоактивный газ не определяется органами чувств человека.
Нормализация уровня влажности в бассейне с помощью производительной вентиляции
Эти сведения помогут сформулировать правильно требования к проветриванию соответствующих помещений:
- Специалисты рекомендуют не повышать содержание воды в атмосфере более уровня 14 г на кг воздуха.
- Нормальный диапазон относительной влажности от 40 до 655.
- Если температура поверхности меньше точки росы, происходит интенсивное образование конденсата. Такие процессы, в частности, можно наблюдать на внешних стенках труб воздуховодов.
- Чтобы предотвратить сквозняки и вызванные ими респираторные заболевания, скорость перемещения воздушных потоков не должна превышать 0,15 м в секунду.
- Повышение давления в помещении (специальная регулировка притока и вытяжки) предотвратит попадание хлорных химических соединений в другие комнаты. Если этот подпор установить более 15-25 Па, могут возникнуть препятствия при открывании дверей.
Как сделать вентиляцию в частном доме: подготовка расчетов, проектной документации
В ходе расчета вентиляции в частном доме профессионалы определяют следующие важные параметры:
- Производительность системы по обмену воздуха в м. куб. за час. Ее определяют для каждого функционального помещения в отдельности, исходя из действующих норм и особенностей эксплуатации.
- Далее уточняют характеристики отдельных компонентов сети распределения воздуха:
- размеры каналов;
- габариты распределительных устройств;
- сопротивление перемещению воздуха;
- мощность ;
- потребляемую электрическую энергию.
- Полученные данные используют для выбора подходящей приточной установки.
К сведению! Чтобы не разбираться, как сделать правильно вентиляцию в частном доме, можно воспользоваться помощью опытных специалистов. При покупке оборудования такие услуги оказывают бесплатно специализированные магазины.
Размещенные в этой статье материалы помогут понять, как сделать вытяжку в частном доме самостоятельно. Следует учесть, что в любом случае определяющее значение имеют личные предпочтения. Требовательному пользователю может быть недостаточно объемов свежего воздуха, которые приведены в строительных нормативах.
Схемы вентиляции в частном доме своими руками: обзор типовых решений
Создание качественной вентиляции в частном доме своими руками
Подобная приточно-вытяжная вентиляция своими руками может быть создана. Но для воплощения масштабных планов придется изучить вопросы проектирования на профессиональном уровне. Понадобятся знания по правильной настройке совместной работы всех инженерных систем в доме.
Правильное распределение трудовых и других ресурсов поможет решить трудные задачи без ошибок. Выполнение отдельных работ и самых сложных этапов можно поручить профильным специалистам. Некоторые части приточной вентиляции своими руками можно установить без привлечения помощников.
Правильное решение отдельных задач в ходе установки системы
Установка каналов не должна нарушать герметичность слоев. Следует исключить повреждение проводки, водо- и газоснабжения. Чтобы не нарушить скрытые коммуникации, используют точные планы, поэтапные снимки процессов строительства. Необходимые материалы следует подготовить заранее. Аналогичные предосторожности пригодятся при установке вентиляции под полом в частном доме. Если возможно, трассы устанавливают под съемными панелями подвесных потолков. Демонтаж и деревянных обшивок также не будет чрезмерно сложным.

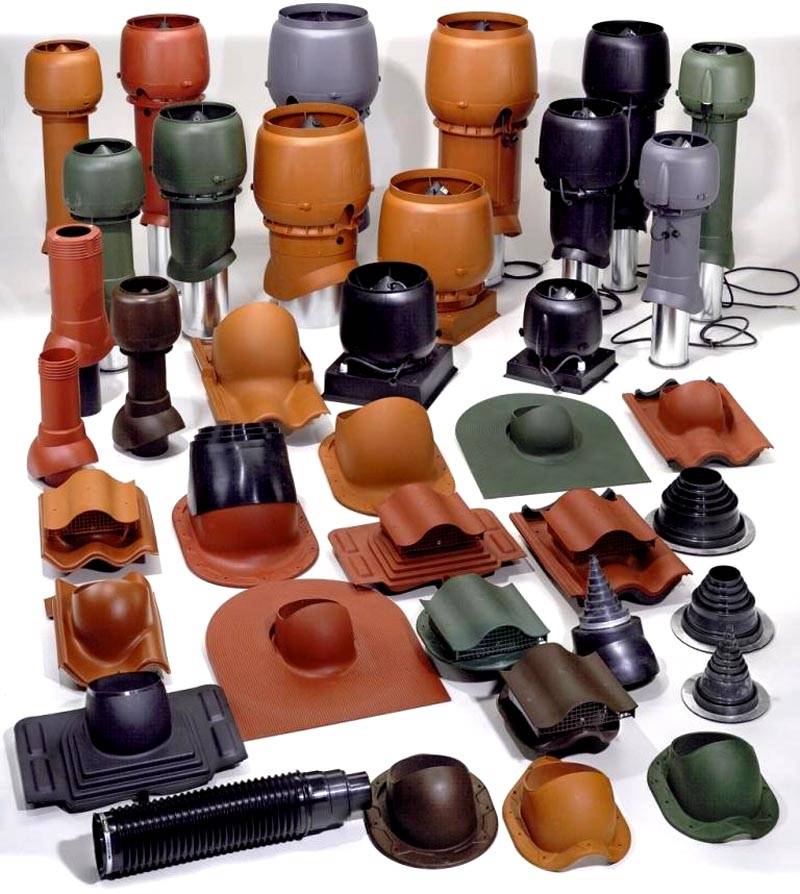

дефлектор на крышу
Как выбрать трубы и другие компоненты вентиляционной системы без ошибок
С помощью таких деталей сложную по конфигурации трассу можно создать быстро, без ошибок.
Для очищения поступающего воздуха от загрязнений применяют разные устройства. Кроме механических (сетчатых и объемных) можно устанавливать фотокаталитические, угольные и другие виды фильтров. Некоторые из них выполняют свои функции качественно, но не увеличивают сопротивление воздушному потоку.
Такие изделия можно использовать, если они подходят по диаметру. Изделия этой категории (серые) предназначены для внутреннего монтажа. Следует предотвратить чрезмерный нагрев (выше +60°C), сильные механические воздействия.
Пошаговый монтаж с комментариями
Как сделать вентиляцию в доме с применением специализированных компонентов, описано в следующей таблице:
| Фото | Рабочие операции, пояснения, комментарии |
 | Для работ удобно использовать систему . Уменьшенная специально высота помогает экономить свободное пространство. |
 | Такие изделия устанавливают в горизонтальном и вертикальном положении. |
 | В ассортименте производителей есть воздуховоды с разными каналами: круглые (диаметр – 100; 125; 150 мм); прямоугольные (размеры – 60 х120; 60 х 204 мм). |
 | Быстрый и точный монтаж обеспечен соответствием размеров стыкуемых частей, большим количеством разнообразных дополнительных элементов. С легкими изделиями не сложно обращаться в труднодоступных местах, на высоте. Они соединяются в единую конструкцию без специальных инструментов. До необходимого размера их обрезают ручной с полотном для дерева. |
 | До монтажных работ надо подготовить проектную документацию. В соответствии с чертежами в определенных местах строительных конструкций делают отверстия. |

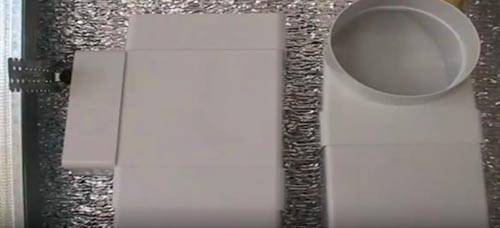

 | Далее подбирают необходимые фитинги. |
 | Тройник. |
 | Таким изделием выполняют переход с прямоугольного участка канала на круглую трубу. |
 | Такие отводы применяют для изменения прохождения трассы в разных плоскостях. |

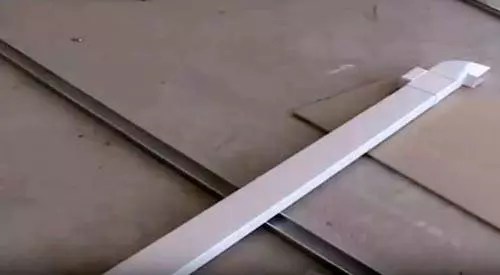

 | Чтобы ускорить сборку вентиляции в доме своими руками, заранее соединяют функциональные модули из нескольких элементов. |

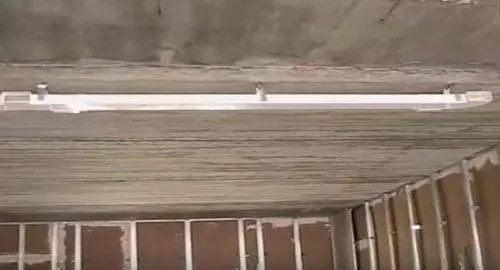

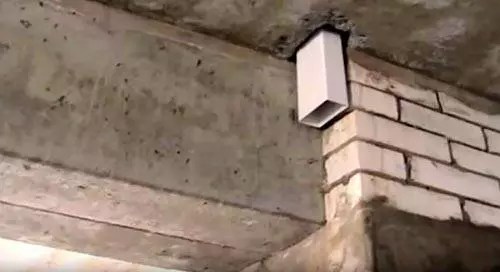

 | Такие заготовки монтируют в нужных местах. Специальные крепления применяют для фиксации вертикальных и горизонтальных участков. Это входное отверстие расположено с учетом того, сверху будет установлена обшивка из гипсокатрона с декоративной решеткой. |
 | Для ускорения рабочих операций, обрезание по размеру сделано с применением . Но вполне допустимо применение ручного инструмента. |
 | Соединения укрепляют . |
К сведению! Монтаж вентиляции в частном доме часто сопровождается сверлением отверстий в наружных стенах для создания приточных каналов. Эти сложные операции выполняют с применением алмазных насадок. Для их охлаждения в рабочую зону подается вода, которая вместе с мусором стекает вниз, образует неприятные пятна. Такую процедуру надо запланировать до чистовой отделки, чтобы предотвратить дополнительные затраты по восстановлению безупречного внешнего вида фасада.
Особенности профессиональной установки вентиляции в частном доме: цены, состав работ, контрольные операции
| Монтажные и другие рабочие операции | Стоимость услуги, руб. |
| Проектирование из расчета за 1 м. кв. площади помещений | 55-70 |
| Установка гибких/жестких каналов (на 1 м. кв.) | 99-120/300-850 |
| Монтаж с производительностью до 2 тыс. м. куб. в час | 8000-35000 |
| Установка канального/ крышного вентилятора | 4000-7000/3500-5000 |
| Монтаж и настройка шкафа автоматики | 5000-10000 |
| Выезд специалистов для технического обслуживания | 3000-6000 |
Правильно подобранная схема вентиляции в частном ломе своими руками – надежная основа будущего успеха. Тщательная подготовка позволит выбрать оптимальный вариант для определенного строения и конкретных потребностей. Пригодится объективная оценка собственных финансовых возможностей, монтажных навыков. Если необходимо, для выполнения отдельных операций можно привлечь профильных специалистов. Следует внимательно изучить технические новинки, современные материалы, чтобы не упустить актуальные преимущества в соответствующем сегменте рынка.
В комментариях к статье – задавайте вопросы по данной теме, делитесь опытом. Для успешного решения сложных задач пригодятся профессиональные советы и знания о практической реализации аналогичных проектов.
Сокровенная мечта многих наших соотечественников – красивый загородный дом. Профессионалам известно, что на стадии проектирования необходимо предусмотреть каждую мелочь, в особенности коммуникационные решения будущей постройки. И немногие знают, как сделать вентиляцию в частном доме таким образом, чтобы в нем было комфортно проживать в любое время года.
Грамотно организованная система притока и отвода воздушных масс в жилом пространстве способна обеспечить:
- дополнительную защиту помещений от грибковых и плесневых спор, сырости;
- циркуляцию кислорода в каждой комнате;
- комфортные условия для работы и отдыха в домашних условиях.
- естественного;
- механического (принудительного);
- смешанного (первый тип дополняется устройством принудительной вытяжки).
- функциональному предназначению;
- способу перемещения воздушных масс (канальные, безканальные);
- устройству, приводящему воздух в движение.
- 1. Поскольку температура воздуха в закрытом помещении выше, нежели снаружи, то воздух становится легким. За счёт этого через вентиляционный канал он движется на улицу.
- 2. Внутри помещения формируется частично разреженная масса, способствующая притоку свежего кислорода через небольшие отверстия, расположенные в конструкции объекта.
- 3. Поступившие массы более тяжелые по своей структуре. Они располагаются в нижней части помещений, поэтому вентиляция пола в частном доме так важна и является неотъемлемой частью системы воздухообмена.
- Отсутствие аварийных ситуаций. Конструктивная простота исключает малейшие поломки или неисправности.
- Экономичность. Вентиляция в загородном доме осуществляется автоматически, дополнительное оборудование (а с ним и финансовые затраты) не требуется.
- Гибкость. Устройство без проблем дополняется кондиционерами и фильтрационными решениями.
- Бесшумность.
- 1. Кислород предварительно можно увлажнить, подогреть, благодаря чему формируется комфортная обстановка.
- 2. Вентиляция загородного дома автономна и никак не зависит от окружающей среды.
- для организации такой системы требуется дополнительное оборудование, реализация на стадии проектирования, затраты электричества;
- регулярное обслуживание в процессе эксплуатации.
- вытяжная – «старый» воздух выводится из помещения соответствующими механическими решениями;
- приточная – частный дом насыщается воздухом с улицы в принудительном порядке;
- приточно-вытяжная – подвод и отвод воздушных масс осуществляется механическим способом.
- определить объём необходимого чистого воздуха для обеспечения соответствия принятым санитарным нормам;
- рассчитать диаметр и размер сечения для системы воздуховода – это значение определит атмосферу в жилом пространстве;
- выбрать оптимальную схему вентиляции в частном доме (тщательно взвесив все преимущества и недостатки каждой из них);
- подготовить план-схему для воздушных каналов (грамотный подход позволит обеспечить эффективную работу);
- определить, где будет осуществляться монтаж вентиляции в частном доме;
- следующий шаг – монтируем зоны под приток и отведение воздушных масс;
- построить саму систему для многоквартирного жилого пространства.
- площадь объекта;
- количество постоянно проживающих людей;
- объём воздуха в каждом помещении.
Показать всё
Каким помещениям требуется проветривание
Без доступа к чистому воздуху человеческий организм не способен нормально функционировать. В жилом доме обеспечить приток кислорода необходимо в первую очередь в детской, спальне и гостиной. Не стоит оставлять без внимания кухню и ванную. В этих небольших помещениях зачастую фиксирует высокая концентрация влажности, а также характерных запахов (в большинстве своем не слишком приятных), которым требуется отвод во внешнюю среду.
Обратите внимание ! Грамотно реализованное устройство вентиляции в частном доме нивелирует вероятность образования грязи, скопления пыли, конденсата, духоты, а также не позволит плесени и вредным микроорганизмам распространиться по жилью .
Особенности реализации система воздухообмена
Традиционно специалисты выделяют два типа реализации системы воздухообмена в жилых постройках:
С технической стороны вопроса системы вентиляции для дома классифицируется на такие категории:
Но, как не ошибиться в выборе? Какая вентиляция коттеджа обеспечивает комфортные условия для тех, кто в нем проживает? Отметим, что каждый вариант имеет как очевидные «плюсы», так и явные «минусы». Для большего понимания проблематики вопроса следует остановиться на них подробнее.
Природная вентиляция жилого дома обусловлена разностью давления внутри помещения и вне его. Весь процесс построен на физических законах и не требует вмешательства человека. Суть его следующая:
Обратите внимание ! С повышением температуры обмен через стену осуществляется быстрее, особенно, если дополняется ветром.
Современные жилые постройки практически лишены щелей и мелких отверстий, поэтому естественная в частном доме, как правило, не работает. Приток возможен исключительно через небольшие клапаны, встроенные в стены и окна.
Преимущества системы:
Естественная вентиляция в частном доме
Естественная система вентиляции частного дома не в состоянии обеспечить принудительный приток воздуха, что в разы повышает риск образования грибков, плесени, возникновения неприятных запахов. Такие «соседи» не только разрушают постройку, но и вредят здоровью людей. Неудивительно, что в 21 веке они практически не применяются. Вентиляция коттеджа принудительным способом гораздо эффективнее.
Принудительная система вентиляции
Фото принудительной вентиляции
Механическая система, посредством которой воздушные массы приводятся в движение искусственным способом – за счёт нагнетательных устройств (компрессоры, насосы, вентиляторы). Такая вентиляция в коттедже гораздо предпочтительнее. Принудительная организация воздухообмена имеет следующие преимущества:
Что касается недостатков, то они очевидны:
Механическая вентиляция в частном доме может быть реализована несколькими методами. Специалисты выделяют следующие ее типы:
Вентиляция частного дома. Принудительная вентиляция (общий обзор).
Если речь идёт о достаточно большом по площади кирпичном доме или коттедже, целесообразно остановиться на варианте смешанного типа. Главное ее достоинство – великолепное сочетание принудительной и естественной систем.
Грамотная организация вентиляции в загородном жилье
Итак, как правильно сделать вентиляцию в доме и возможно ли выполнить все мероприятия собственноручно? Грамотная организация процесса воздухообмена позволит улучшить микроклимат в жилом пространстве, а также сохранить в целостности все конструкции. Вне зависимости от помещения, устройство вентиляции в частном доме своими руками реализовывается в несколько этапов:
Определяемся с оптимальной системой

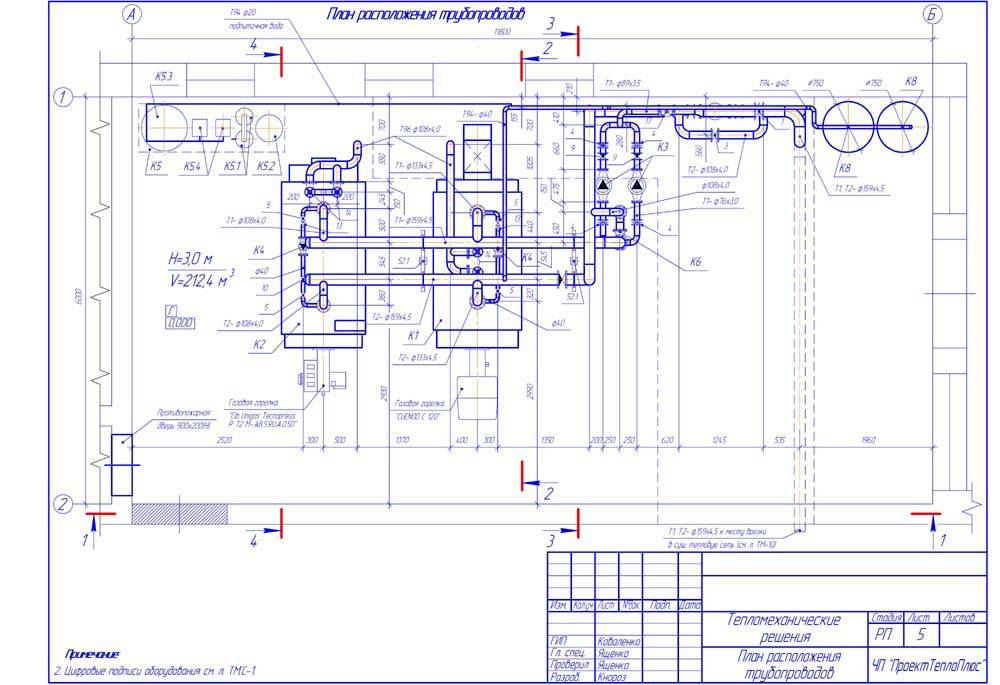

Фото типичного проекта
Профессионалы акцентируют внимание на том, что в частном доме принято начинать еще на стадии подготовки документации будущего жилья. Качественный критерий любого современного проекта – наличие всех коммуникаций, необходимых для комфортной жизни людей. И в этом контексте наличие свежего воздуха – важная составляющая гармонизации окружающего пространства.
Обратите внимание ! Важна не только сама вентиляция в доме, но и скорость движения самого кислорода.
Многие хозяева коттеджей не выполняют никаких предварительных расчётов, а оборудуют жильё мощными механическими системами. В таком случае вентиляторы могут принудительно охлаждать внутреннее пространство. Специалисты акцентируют внимание на том, что вытяжка в частном доме должна быть естественной, если необходимости в дополнительном воздухообмене нет. Ввиду своей природности она гарантирует естественный влажностный режим для всех, кто находится в черте жилого пространства.
Правильная вентиляция в частном доме своими руками создается на основе заданной нормы объёмной скорости воздуха. Если речь идёт о механическом решении, соответствующее значение может варьироваться в пределах от 3 до 5 м 3 /час. Естественная система обеспечивает прогон до 1 м 3 /час. Сложность заключается в том, что если жилье имеет подвальные помещения, то без принудительной системы не обойтись.
Обратите внимание ! Чтобы пропустить 300 м 3 /час свежего воздуха потребуется канал с размерами 250х400 мм, что соответствует стандарту d 350 мм. Впрочем, если оборудовать механическую систему, можно остановиться на канале 160х200 мм или d 200 мм.
На видео ниже представлена информация о том, как устроена система вентиляции в загородном доме:
Вентиляция в частном доме: расчётные данные
Вентиляция частного дома основывается на тщательных расчётах. Определяющими факторами при таком подходе являются:
Совет ! Профессионалы настоятельно рекомендуют учесть все бытовые приборы и технические средства, функционирующие в жилых комнатах, поскольку они активно поглощают чистый воздух .
Монтаж вентиляции в коттедже возможен исключительно при условии учёта всех перечисленных факторов. Для грамотного расчёта следует воспользоваться специальными табличными данными и диаграммами. Наиболее простой способ оборудования вытяжки в частном доме своими руками – провести расчёты посредством учёта площади конкретного объекта.
Указанный способ чаще всего применяют для объектов жилого типа. В соответствии с нормами для таких помещений на каждый «квадрат» должно приходится не менее 3 м 3 /час чистого воздуха и это без учёта людей. Чтобы подсчитать это значение необходимо произвести норму воздуха на площадь объекта.
Пример ! Как сделать вытяжку в частном доме площадью 90 «квадратов»? Значение интенсивности воздухообмена устанавливается по следующей формуле: 90х3 = 270 м 3 /час. Для жилого пространства этого будет достаточно.
Вентиляционный канал и его сечение
Вычислив оптимальный уровень обмена кислорода, подбирают лучшую схему вентиляции в частном доме для реализации своими руками, проводят подсчёт вентиляционных каналов. Вне зависимости от того, где планируется устройство такой системы, в подполе или в потолочной зоне, существует всего 2 типа воздуховодов с жёсткой конструкцией – круглые и прямоугольные.
Обеспечить среднюю скорость воздухообмена на уровне 5 м/с, если говорить об ответвлениях – не более 3 м/с. В естественной системе указанное значение не превышает 1 м/с.
О плюсах и минусах пластиковых труб для вентиляции можно прочитать в статье: Пластиковые трубы для вентиляции
Чтобы организовать эффективную вентиляцию в частном доме своими руками, необходимо определиться с оптимальным сечением канала. Для этого пользуются специальной диаграммой, в которой учитывается расход воздушных масс и скорость их прохождения. Перед тем как сделать вентиляцию в доме, провести монтажные мероприятия, учтите, что нормативное значение воздухообмена составляет 360 м 3 /час для систем принудительного типа. Следовательно, оптимальное значение для воздуховодов составит d200 мм или 160 х 200 мм.
Пластиковые воздуховоды прямоугольного сечения на видео ниже
Вентиляция в доме, пластиковые воздуховоды - установка и монтаж
Задумываясь о том, как сделать вентиляцию дома, многие наши соотечественники забывают, что в их жилье установлены металлопластиковые окна, чья конструкция является абсолютно герметичной. В таком случае следует позаботиться, чтобы в раме металлопластиковых решений присутствовали приточные клапаны, посредством которых и осуществляется приток воздушных масс во внутреннее пространство.
Обратите внимание ! Если в окнах указанного отверстия нет, его можно проделать в стене. Речь идёт о стандартном патрубке, имеющем круглую форму, который размещается в проделанном отверстии. С обеих сторон он прикрывается защитными металлическими решетками с небольшим сечением.
Вентиляция подвала частного дома проводится аналогичным образом. Достаточно придерживаться простых рекомендаций и создать благоприятным микроклимат в рамках жилого пространства не составит особого труда. В таком помещении каждый человек будет чувствовать себя максимально уютно.
Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго. И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?
Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.
Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть. А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.
Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.
Первый этап: проверка
Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.
Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.
Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.
Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях. Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.
Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.
Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.
Видео: самостоятельная проверка работы вентиляционных шахт
Второй этап: чистка
Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.
Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.
Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.
стандартная схема вентиляции в многоквартирном доме
Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.
Третий этап: обеспечиваем циркуляцию
Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.
Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.
Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.
Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.
Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.
Четвертый этап: создаем приток воздуха
Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.
Старые окна
Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.
Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом. В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.
Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.
Стеклопакеты
Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели (см. рисунок справа)
. Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.
ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.
Приточные клапаны
В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1) , где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.
Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2) . И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.
Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах. Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.
Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.
Видео: выбор приточного клапана
Пятый этап: дополнительная вытяжка
Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.
Устройство такой вентиляции для помещений разного назначения имеет свои особенности:
- Вентиляция на кухне должна затягивать воздух через раструб – улавливатель над плитой. Иначе от чада не избавиться. Многие кухонные запахи быстро распространяются путем диффузии, поэтому раструб () должен быть снабжен также нейтрализаторами запахов. Надежны, долговечны и совершенно не опасны для здоровья, но потребляют электричество нейтрализаторы ультрафиолетовые, со специальными лампами. Ультрафиолета от них в несколько раз меньше, чем от Солнца на пляже летом в средних широтах. С химическими нейтрализаторами нужно быть осторожнее: даже в продукции известных европейских производителей иногда обнаруживаются канцерогены.
- Вытяжная вентиляция в туалете и в ванной, ради экономии электроэнергии, должна включаться одновременно с лампочкой. При частом включении/выключении лампочка-экономка быстро сгорает, но в туалете она и не нужна, даже вредна. Тут лучше маломощная лампа накаливания. Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.

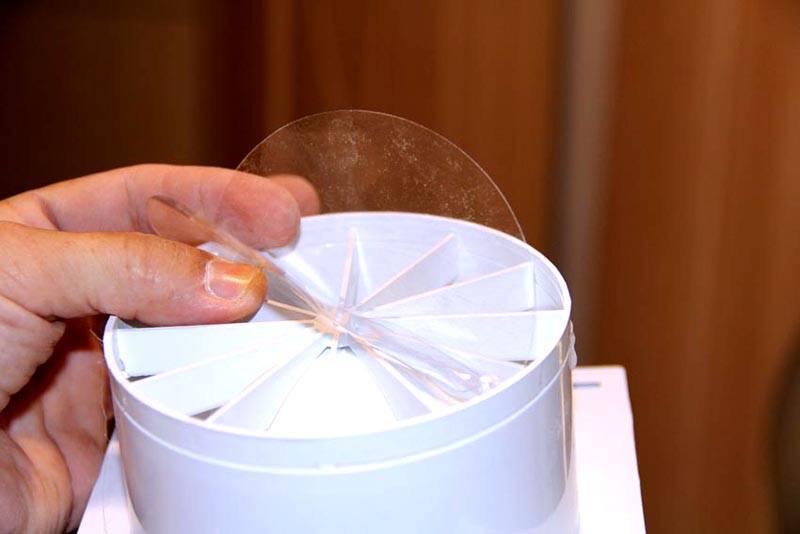

- Если вентиляция в туалете и ванной выполнена в виде общего короба с одним выходом в главный вентход (так чаще всего делается в городских квартирах), то, чтобы вентиляторы не гоняли зря воздух оттуда-сюда, они должны быть с клапанами-хлопушками. Клапан-хлопушка – легкая, свободно вращающаяся на вертикальной оси на 75-80 градусов заслонка. Любой домашний умелец сможет сделать ее самостоятельно. При поддуве из короба внутрь комнаты хлопушка захлопывается. И зимой она не даст холодному воздуху через главный вентход выстудить помещения, где люди раздеваются.
- Вентиляция в ванной, где в вытяжку идет насыщенный влагой воздух, требует особенно тщательного выбора вентилятора.
Видео: вентиляция на кухне и вытяжка
Выбор вентилятора для вытяжки
Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.
Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.
«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных. И все бесшумные вентиляторы потребляют больше электричества, чем обычные.
При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.
Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).
Видео: вентилятор в ванной комнате
Приток воздуха в служебные помещения
Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу . Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.
Централизованная воздушная сплит-система
В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.
Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.
типичная схема построения сплит-системы
Хозпостройки и подсобки
В сарае, погребе, гараже также нужна вентиляция. Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.
Вентиляция требуется любому помещению: жилому, подсобному или специального назначения. О том, как должна быть устроена вентиляция гардеробных, курительных комнат, а также как ее сделать своими руками в помещении с пластиковыми окнами, читайте далее.
Вентиляция гардеробной комнаты
Гардеробная комната непременно должна вентилироваться, в противном случае не миновать неприятного запаха. Чаще всего в гардеробных нет радиаторов отопления, а значит влажность здесь выше: создаются хорошие условия для развития плесени и микробов. Поэтому нужно позаботиться о вентиляции в глухой комнате. Немногие хозяева знают все о том, как организовать вентиляцию в комнате.
Существует несколько вариантов вентиляции в гардеробной комнате:
Вентиляция глухой комнаты
Как правило, в глухих комнатах без окон делают вентиляцию принудительного типа. Естественный воздухообмен в таких случаях не достаточно эффективен, поэтому приходится идти на дополнительные расходы.
Существует несколько типов установок, подходящих для вентиляции глухих комнат. Сделанные, как регламентируют правила расчеты, позволяют добиться максимальной эффективности.
Если площадь глухой комнаты не превышает 40 кв. метров, подойдет приточная вентиляционная установка, обеспечивающая приток 120 кубометров воздуха в час. Она навешивается на наружную стену и не требует специального ухода.
Более дорогие модели оснащаются несколькими режимами работы, функционируют при морозе.
Одним из самых удобных способов вентиляции для глухой комнаты можно считать кондиционер с притоком воздуха.
Бюджетный вариант приточной установки для комнаты без окон – это сделать приточный вентилятор. Он может нагонять воздух как с улицы, если вмонтировать его в наружную стену, так и из соседнего помещения. Такое решение вентиляции в комнате можно оборудовать своими руками.
Выведение отработанного воздуха из глухой комнаты делается, как и в случае с гардеробной с помощью щели под дверью или решетки в нижней ее части.
Вентиляция комнаты с пластиковыми окнами
В комнатах с пластиковыми окнами вентиляция обеспечивается несколькими способами:
- Микропроветривание.
- Оконный приточный клапан.
- Стеновой приточный клапан.
Микропроветривание не требует никаких специальных затрат. Эта функция заложена в конструкции любых окон.
Но у такого способа вентиляции комнат с пластиковыми окнами есть минусы:
- в помещение проникает холодный воздух, создавая сквозняк и понижая температуру;
- при морозе створка окна обмерзает, на ней скапливается иней и наледь;
- воздухообмен не контролируется.
Оконные и стеновые приточные клапаны очень удобны и отвечают всем современным требованиям.
Приточный клапан для вентиляции комнаты с пластиковыми окнами устанавливается на оконную створку. Можно выбрать регулируемую или нерегулируемую модель. Клапан создает направленный к потолку поток воздуха, который перемешивается с прогретым воздухом комнаты, создавая вторичную конвекцию.
Принцип действия стенового клапана аналогичен. Но его устанавливают в наружной стене. Целесообразнее всего располагать клапан над батареей отопления, чтобы холодный воздух «стекал» вниз, прогревался и поступал в комнату. Стеновые приточные клапаны для вентиляции комнат с пластиковыми окнами могут быть регулируемыми вручную или автоматически. Такие устройства снабжаются датчиками влажности, фильтром воздуха. Главный минус стеновых приточных устройств – в несущей стене нужно проделывать отверстие диаметром 5 – 10 см.
Все приточные устройства, описанные выше, эффективно работают только в квартирах с нормально функционирующей централизованной вытяжкой.
Отработанный воздух из комнаты перетекает в коридор, далее в санузел или на кухню. Отсюда через общедомовую систему вентиляции вытягивается на улицу.
Как организовать вентиляцию комнаты, если общая система вентиляции безнадежно забита и вытяжки из квартиры нет? Обеспечивается принудительная приточная вентиляция в комнату. Создается подпор воздуха, выдавливающий отработанные массы через неработающие вентиляционные решетки на кухне и в санузле, неплотности входной двери. Усилить отток воздуха помогают в таких случаях вытяжные вентиляторы, встраиваемые в вентрешетки кухни и туалета.
Вентиляция комнаты общежития
О том, как сделать вентиляцию в комнате общежития задумываются чаще всего, установив в ней душевую кабину. С проблемой сырости и плесени сталкиваются и владельцы комнаты с собственной прилегающей душевой.
Непосредственно из душевой кабинки своими руками можно протянуть вытяжной короб вентиляции к окну комнаты, несущей стене или общедомовому стояку. Со стороны кабинки в короб встраивается вытяжной вентилятор, устойчивый к повышенной влажности. Второй конец трубы выводится за пределы комнаты. Многие владельцы комнат в общежитии скрывают сделанный вентиляционный короб под натяжным или гипсокартонным потолком.
Если же вопрос стоит о том, как сделать вентиляцию в комнате общежития полноценной, следует обратить внимание на компактные комнатные установки с рекуперацией. Они дают возможность обеспечить приточно-вытяжную вентиляцию комнаты, не проводя воздуховоды и не меняя высоту потолка.
Установка для приточно-вытяжной вентиляции комнаты навешивается на несущую стену и обслуживает ту комнату, в которой располагается.
Такую вентиляцию комнаты своими руками может оборудовать хозяин, если есть доступ к наружной стене. Чтобы сделать вентиляцию в комнате понадобится монтажная пена, перфоратор. Всего за пару часов готова отличная приточно-вытяжная вентиляция комнаты.
В отверстия протягиваются трубки диаметром 75 – 125 мм. Одна служит для подачи уличного воздуха, отфильтрованного и подогретого. По второй трубке комнатный воздух выдувается наружу, предварительно отдав тепло через теплообменник свежему приточному воздуху.
Одно устройство для вентиляции комнаты справится с 25 кв. метрами площади, обеспечивая двукратный обмен воздуха. Потребление электроэнергии зависит от температуры на улице. До -10 затрачивается до 0,01 киловатта в час, а при -15 и меньше до 0,6 киловатта в час. Экономия происходит за счет рекуперации.
Вентиляция курительной комнаты
Отличная вентиляция – одно из важнейших условий комфорта людей в курительной комнате и прилегающих к ней помещениях. При плохом воздухообмене вредный табачный дым будет распространяться по всему этажу. Как сделать вентиляцию в комнате для курения эффективной и экономичной?
Об эффективности вентиляции курительной комнаты судят по содержанию в воздухе триэтилпиридина (3-ЕР). Чтобы поддерживать концентрацию в приемлемых приделах, в общественных зданиях, посещаемых большим количеством людей, необходимо оборудовать приточно-вытяжные системы вентиляции курительных комнат.
Воздухообмен должен быть 10 – 14 кратным, но не более, чтобы не создавалось ощущение сквозняка.
В среднем на 1 кв. метре курительной комнаты предполагается размещение 1 человека.
Приток воздуха в вентилируемую комнату должен составлять (в кубометрах в час на 1 человека):
- при сильном выделении дыма – 70 – 100 кубометров;
- при среднем выделении дыма – 35 – 40 кубометров.
Упрощенная схема вентиляции курительной комнаты: перемешивание свежего и отработанного воздуха, удаление его. Эта система достаточно недорога в монтаже и обслуживании. В помещение подается чистый воздух, смешивается с дымом. При этом содержание ядовитых дымов уменьшается. Серьезный минус такого устройства вентиляции комнаты – слабая эффективность и распределение задымленного воздуха по всему объему помещения.
Вытесняющая схема устройства вентиляции комнаты для курения более современна и действенна. Приток свежего воздуха замещает весь объем комнаты. Плюсы такого метода налицо – можно четко рассчитать кратность воздухообмена, а люди какое-то время дышат чистым воздухом. Минус – достаточно дорогое оборудование.
Поэтому была разработана третья схема, основанная на физических свойствах табачного дыма. Приток воздуха в курительную подается снизу, где для этого оборудуются вентиляционные решетки. Теплый сигаретный дым устремляется к потолку помещения, здесь располагаются отводные каналы. Снизу дым подпирает прохладный уличный воздух. Если в комнате для курения обеспечить разряжение воздуха в 5 Па по сравнению с соседними помещениями, дым распространяться не будет. А движение воздуха со скоростью 0,7 метра в секунду создаст вполне комфортные условия для курящих.
