Монтаж электрокотла с радиаторами отопления своими. Установка котла и монтаж электрического отопления в частном доме. Какой тип нагревателя лучше

Электрические котлы для обогрева частного дома применяются не часто, это связано с высокими тарифами на электроэнергию. Тем не менее, у них масса достоинств, и в некоторых случаях установка электрокотла оправдана и выгодна.

Газ доступен далеко не всем: некоторые населенные пункты расположены слишком далеко от магистрали, а иногда установка газового котла и вовсе не целесообразна. Например, для дачного дома, который топят несколько раз за зиму, нет смысла приобретать дорогостоящий комплект газового оборудования.

Тоже имеют ряд недостатков: необходимо заготавливать и хранить топливо, и большинство твердотопливных агрегатов не могут длительно, более 4-5 часов, работать на одной загрузке топлива. Кроме того, они инерционны и не позволяют точно регулировать температуру. В этом случае электрокотел способен решить проблему отопления быстро, надежно и без лишних затрат.

Достоинства электрокотлов для частного дома:

просты в установке, подключении и обслуживании;
обладают высоким уровнем автоматизации;
позволяют точно выставить желаемую температуру;
работают бесшумно;
не нужно подключение к дымоходу;
не требуют отдельного помещения, большинство бытовых моделей монтируют на стену своими руками.

Недостатки:

требуют подключения к щитку отдельным кабелем;
котлы с мощностью более 9 кВт выпускают только на трехфазное напряжение 380 В;
из-за высоких тарифов на электроэнергию отопление обходится в несколько раз дороже.

Виды

Электрические котлы различаются по способу преобразования потребляемой из сети электроэнергии в тепловую. Принцип их работы может быть основан как на прямом нагреве, так и на косвенном, использующем физико-химические процессы.

Электрокотлы бывают:

ТЭНовые - с баком, в который встроены трубчатые нагреватели;
индукционные, использующие для нагрева теплоносителя электромагнитную индукцию;
электродные - их работа основана на электролизе.

Конструкция и размеры котлов, а также особенности их обслуживания зависят от типа и модели, поэтому прежде чем отдать предпочтение какой-либо разновидности электрокотла, стоит оценить их особенности и рассмотреть достоинства и недостатки.

ТЭНовые модели

Популярная, проверенная временем конструкция ТЭНовых котлов предельно проста: в бак вмонтированы несколько нагревателей, позволяющих включать все или часть из них в зависимости от выбранной режимом мощности.

Нагреватели представляют собой спираль, навитая из проволоки с высоким удельным сопротивлением - нихрома, кантала, фехраля, помещенную в керамическую трубку. Нагреваясь при включении в сеть, спираль отдает тепло керамической трубке, а та, в свою очередь, греет воду, поступающую в бак.

Также котёл оснащен блоком управления с панелью, на которой можно выставить желаемый режим. Современные модели комплектуются датчиками, отслеживающими параметры работы и отключающие агрегат в случае аварийных ситуаций.

Достоинства моделей с ТЭНами:

большой диапазон мощностей;
возможность использования в качестве теплоносителя любой жидкости - воды, масла или антифриза;
простая конструкция, несложный ремонт в случае необходимости, который можно сделать своими руками даже не имея профессиональных навыков;
котлы с ТЭНами самые экономичные в покупке, их отличает невысокая цена;

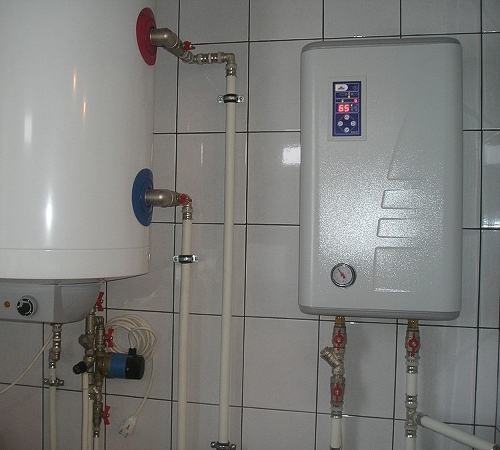

двухконтурные модели позволяют подключить контур горячего водоснабжения.

В двухконтурных моделях при включении горячей воды нагрев теплоносителя для системы отопления приостанавливается, поэтому при большом объеме потребления воды в частном доме лучше установить отдельный бойлер.

Недостатки:

ТЭНы подвержены образованию накипи, из-за этого со временем эффективность и мощность агрегата снижается;
большие габариты.

Индукционные

В основе их действия лежит явление вихревых токов, способных нагревать помещенный в их поле сердечник. Котёл представляет собой корпус из металла цилиндрической формы, где размещена катушка индуктивности. Внутри катушки находится сердечник из токопроводящего материала. При прохождении по катушке переменного тока вокруг нее возникает магнитное поле, генерирующее вихревые токи в сердечнике.

Такие нагреватели давно используются в промышленности, там они работают на промышленной частоте 50 Гц. При этом катушка и сама установка ощутимо гудит и вибрирует с частотой в те же 50 Гц.

Чтобы избежать шума, бытовые котлы индукционного типа работают на повышенной частоте в диапазоне 10-100 МГц, благодаря чему они бесшумны. Вибрация в них сохраняется, но при высокой частоте она не ощутима и даже полезна - котлам индукционного типа не страшна накипь, из-за постоянной вибрации частицы не осаждаются на элементах нагревателя.

Достоинства индукционных котлов:

небольшие габариты;
индукционные модели не подвержены образованию накипи;
исключено появление протечек - внутри бака нет разъемных соединений;
можно использовать любой теплоноситель, в том числе воду невысокого качества с большим количеством солей кальция, магния и железа;
простое подключение своими руками;
длительный срок эксплуатации без поломок и ремонта.

Недостатки:

при отсутствии электромагнитной защиты корпуса индуктор может быть источником вредного магнитного излучения, поэтому необходимо внимательно отнестись к выбору производителя;
модели аналогичной мощности значительно дороже ТЭНовых.

Производители утверждают, что индукционные модели более экономичные, но практика показывает, что при равной мощности теплоотдача у них примерно такая же, как у ТЭНовых, и экономичные они лишь в длительности срока эксплуатации.

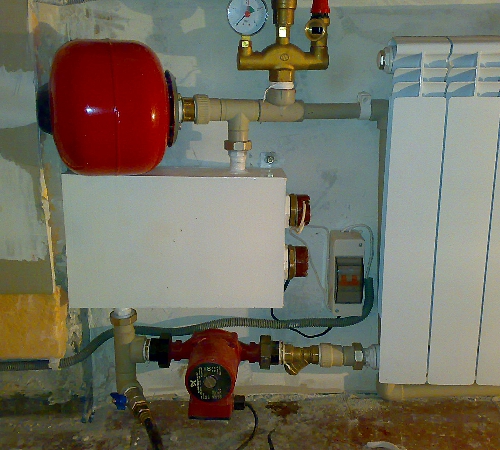

При желании можно собрать котёл индукционного типа из проволочной катушки и полипропиленовой трубы. Самодельные нагреватели ничуть не уступают в мощности, но их внешний вид менее эстетичен.

Котлы электродного типа

Водяные котлы электродного типа нагревают теплоноситель за счет электролиза. Внутри аппарата по разным сторонам бака расположены стальные электроды. При подключении тока на них образуется потенциал с переменным знаком и начинается движение растворенных в воде частиц - ионов. Полярность электродов изменяется с частотой сети 50 Гц, то есть 50 раз за секунду, что вызывает быстрый нагрев теплоносителя.

Для того, чтобы процесс протекал с заданной интенсивностью, необходимо поддерживать постоянную плотность электролита, в роли которого выступает теплоноситель, а именно - слабый водный раствор соли.

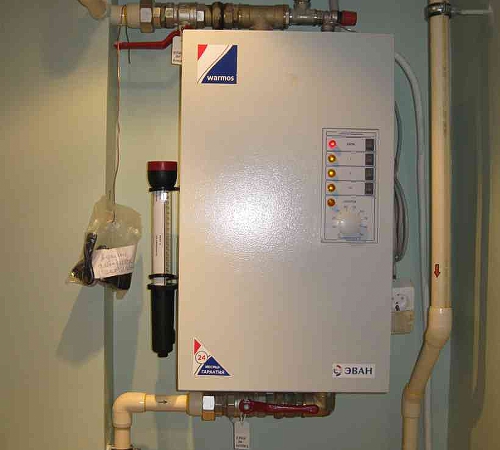

Инструкция на популярную модель электродных котлов «Галант» устанавливает требования к теплоносителю в соответствии с ГОСТ 2874-82 «Вода питьевая». По этому документу вода для котла «Галант» должна обладать удельным сопротивлением 1300 Ом на кубический сантиметр.
Теплоноситель для котлов электродного типа требует предварительной подготовки и постоянного контроля плотности, в противном случае мощность и эффективность котла резко снижаются, и ее может не хватить для отопления частного дома!

Достоинства электродных котлов:

небольшие габариты;
безопасность - в случае утечки воды из системы котел, в отличие от ТЭНового, не сгорит, а просто перестанет работать;
невысокая цена.

Недостатки котла:

необходимость постоянного контроля плотности теплоносителя своими руками;
со временем стальные электроды растворяются, отдавая заряженные ионы металла, и требуется их замена.

Расчет мощности

Чтобы отопление было эффективным, а температура в доме комфортной, перед покупкой котла для отопления жилого частного дома необходимо . Упрощенно расчет для средней полосы России таков: нужно взять общую площадь всех обогреваемых помещений и разделить ее на 10. Полученная цифра означает минимальную мощность устанавливаемого котла в кВт.

Например, для частного дома в 95 квадратных метров расчетная мощность котла составит 9,5 кВт. При этом нужно выбирать из модельного ряда котел с большей мощностью: при наличии котлов на 9 и 12 кВт следует выбирать второй вариант.

Для северных регионов с морозами до минус тридцати и ниже либо для плохо утепленных домов такой расчет не подходит. Для полноценного отопления в зимние месяцы необходим запас мощности или установка дополнительных источников обогрева.

Конечно, котёл не будет работать на максимальной мощности весь отопительный сезон. При правильном монтаже отопления он до 70% времени будет работать с частичной нагрузкой или в режиме подогрева, поэтому неправильно считать затраты на электроэнергию по максимальной мощности котла.

Подключение к сети отопления

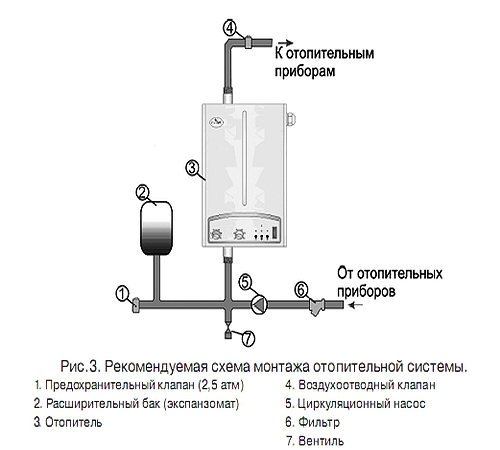

Все модели, независимо от их типа, комплектуются штуцерами для подключения системы отопления. Наилучшим выбором для электрокотла является непривычная радиаторная система и теплые водяные полы. Электроэнергия - довольно дорогой ресурс, а нагрев помещения снизу вверх позволит снизить температуру комфорта на несколько градусов.

Электрокотлы, в отличие от твердотопливных моделей, могут работать в системах с естественной циркуляцией, при этом автоматика котла моментально отключит ТЭНы в случае перегрева.

Для ТЭНовых моделей, склонных к образованию накипи, лучше использовать специально подготовленную мягкую воду. Теплоноситель для электродных котлов оговаривается в паспортной документации на конкретную модель. Перед первым включением котла необходимо заполнить систему теплоносителем и стравить воздушные пробки.

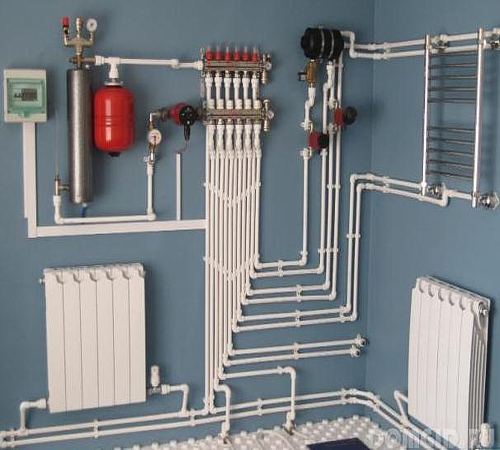

На рисунке показана схема подключения индукционного котла к отопительному контуру.

Подключение к электрической сети

Ответственный момент - включение котла в электросеть своими руками. Мощность котлов такова, что обычная бытовая проводка частного дома не сможет длительно выдержать работу нагревателей. Она начнет греться, что приведет к разрушению изоляции, перегреву и пожару.

Устанавливают своими руками в щитке отдельный автоматический выключатель, рассчитанный на пиковую мощность котла. Так, котел мощностью 9 кВт, работающий от сети 220В, будет потреблять в максимальном режиме 9000Вт/220В=40,9 А. Необходимо выбрать автоматический выключатель с номинальным током, незначительно превышающий это значение, например, ВА 47-29 на 50 А.

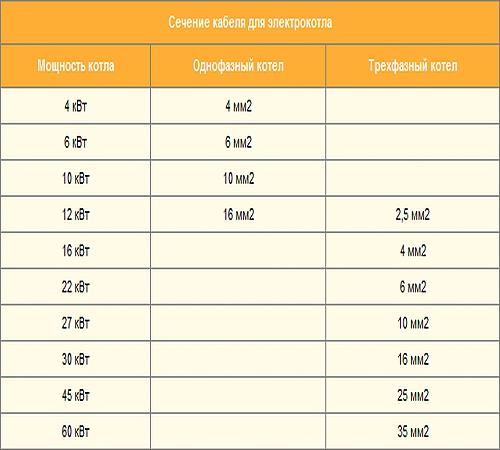

Проводку к котлу выполняют кабелем подходящего сечения. Рассчитать сечение кабеля при небольшой его протяженности можно также упрощенно: на 10 А - 1 мм2. В упомянутом случае достаточно будет кабеля на 4 или 6 мм2.

Если вы неуверены в своих навыках, лучше не рисковать с подключением агрегата своими руками, а доверить установку специалисту.

Альтернативные источники электрообогрева

Иногда для пиковых нагрузок бывает целесообразно не увеличивать мощность котла, а установить дополнительные источники электрообогрева. Ими могут быть:

Из греющего кабеля или инфракрасных матов для кухни, ванной и других помещений частного дома.

Инфракрасные обогреватели , установленные под потолком и нагревающие горизонтальные поверхности: пол, мебель. При этом создается ощущение тепла даже при невысокой температуре в доме.

Их можно установить в помещениях дома, используемых периодически: кабинет, библиотека, спортзал, и включать по мере необходимости.

Тепловые завесы, устанавливаемые над входной или балконной дверью и позволяющие отсечь волну холодного воздуха.

При установке дополнительных источников обогрева номинальную температуру на панели управления котлом можно выставить на 3-5 градусов ниже, что в итоге приведет к экономии.

Отопление электричеством - способ недешевый, зато надежный и полностью управляемый с помощью заранее заданной программы. Выбор подходящего котла и последующее разумное его использование позволят наслаждаться теплом в частном доме при сравнительно невысоких затратах.

Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.

Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

ТЭНовым;
электродным;
индукционным.

Независимо от вида современные модели снабжены , с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают . Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.

Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрокотел и двойной тариф

Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

Двухтарифный счетчик дает возможность платить за использованное ночью электричество гораздо меньше, чем днем и позволяет сэкономить владельцам электрических котлов

Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

Выводы и полезное видео по теме

Порядок монтажа электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.

Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.

Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Для обогрева здания среднего размера наиболее эффективным способом обогрева будет отопительная система на базе электрического прибора. К тому же, такая система является самой безопасной с экологической точки зрения. И подключение электрокотла к системе отопления – это важный и целесообразный вопрос.

Электрические тепловые генераторы обладают высоким показателем КПД, а значит, обеспечат наиболее оптимальную температуру в любом типе помещения. Многие современные электроагрегаты оснащены регулировочной системой, что позволяет откорректировать их рабочий режим наиболее оптимальным и удобным образом.

Еще одним преимуществом, которым обладают электрические приборы для отопления, является отсутствие деталей, которые воздействуют друг на друга механическим образом. Это снижает в несколько раз риск выхода из строя данных агрегатов.

Если сравнивать такой проект, как схема подключения электрического котла отопления, с устройствами, работающими на иных типах теплоносителей, то можно увидеть некоторые существенные нюансы.

В качестве примера возьмем подключение электрического котла отопления Protherm СКАТ для отопления. Подключить такой котел к электричеству и отопительной системе должен только сотрудник из специализированной организации. Агрегат лучше всего приобрести в специализированном магазине, так как он будет обладать всеми необходимыми документами и будет помещен в заводскую упаковку. Вскрыть упаковку можно только в присутствии сотрудника из специализированного сервиса. Вместе с сотрудником нужно выявить, нет ли на поверхности агрегата механических повреждений или других дефектов.

Перед тем, как установить электрический котел отопления, необходимо снять заглушки с патрубков и проверить, чтобы в патрубках и коммуникациях не было грязи. Чтобы присоединить аппарат, потребуются различные прокладки и уплотнительные материалы.

Выбираем место для установки теплового электрического генератора

Лучше всего, если установка электрического котла отопления будет произведена в нежилом помещении. Для этих целей отличным местом будет кухня. Для генератора необходимо выбрать такое место, которое будет удобным и для установки, и для его технического обслуживания.

Если установить генератор в соответствии с нормами, то необходимо, чтобы от его боковых сторон до стены оставалось не менее 5 см свободного пространства. Перед аппаратом должно быть свободное пространство не менее, чем в 70 см, над устройством – не менее 80 см, а под ним – не менее 50 см.

Тепловой генератор должен устанавливаться только на той стене, которая построена из негорючего материала. Чтобы осуществить подвеску устройства, необходимо воспользоваться специальной монтажной планкой. Такой элемент должен входить в базовую комплектацию устройства. К стене планку необходимо прикрепить посредством 4 дюбелей.

Если в устройство монтирован расширительный бак мембранного типа, то отопительная система рассчитана на объем не более, чем в 500 литров.

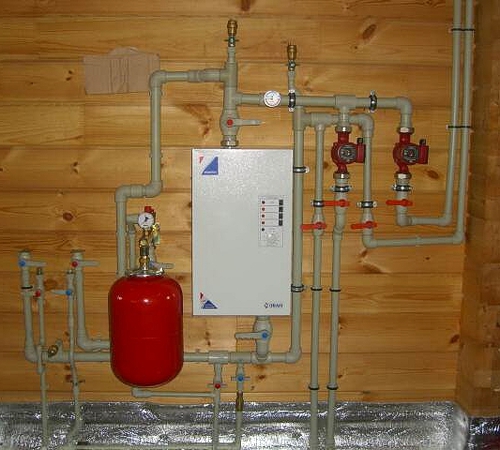

Схема подключения отопления электрокотла подразумевает, что в более емкую отопительную систему потребуется установить еще один компенсатор давления мембранного типа.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Во время, когда производится установка электрокотла для отопления в отопительную систему, потребуется использовать регулятор комнатного типа, который обладает беспотенциальным выходом.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

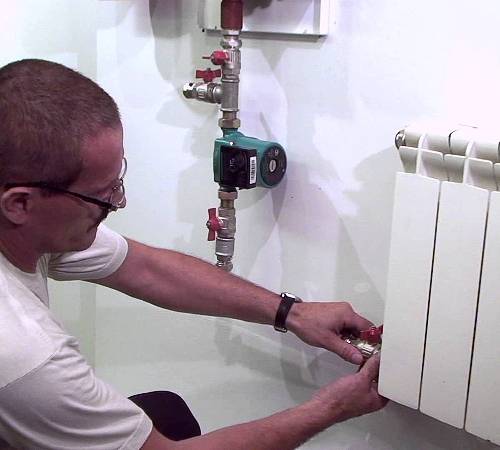

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

С наступлением зимы хочется, чтобы дома было тепло и уютно. Электрический котел способен обеспечить комфортные условия для проживания в частном или загородном доме в холодное время года. На рынке представлено множество моделей электрических котлов для различных систем отопления. Когда выбор уже сделан, возникает проблема, а как правильно установить электрический котел отопления. Разберемся в этом вопросе.

Общее понятие об электрокотлах и их виды

Электрический котел является частью системы отопления. Основная функция - подогрев и подача воды в систему. Принцип работы электрического котла состоит в трансформации электроэнергии в тепловую, при этом коэффициент полезного действия составляет 96-99%, что превышает аналогичные показатели газовых и твердотопливных котлов, КПД которых редко превышают 75-80%.

Электрокотлы подразделяются на:

1. Реостатные или теновые - имеют основной нагревательный элемент, который подогревает воду. В данном случае мощность котла зависит от мощности нагревательных элементов.

легкая установка,
компактность,
датчики регулировки температуры,
доступная цена.

появление накипи на нагревательных элементах,
необходимость частой замены тенов.

2. Электродные или прямого действия - принцип работы такого котла состоит в прохождении электротока через воду и выделении тепла на ее подогрев. Такие котлы отличаются компактностью и безопасностью. Так как молекулы воды расщепляются на ионы, то на поверхности котла не появляется накипь, в отличии от теновых.

3. Индукционные - имеют наивысший КПД, при этом, не используя нагревательных элементов. Спецматериалы, изготовлены из магнитных химических соединений, под действием тока выделяют тепло. Такие котлы отличаются безопасностью. Имеют наивысшую стоимость.

Достоинства и недостатки электрических котлов

Среди достоинств выделяют:

Отсутствие открытого пламени.
Не оставляют отходов.
Легкая регулировка температурного режима.
Достаточно высокий КДП.
Легкая установка: без дымовой трубы.
Занимают мало места, не требуют дополнительной площади для размещения.
Современные модели позволяют выбрать котел, который идеально впишется в интерьер.
Не требуют систем вентиляции или дымоходов.
Экологичность - не выделяют вредных веществ.
Безопасность.

Недостатки электрических котлов:

Высокая стоимость.
При перебоях в электроснабжении прекращается работа котла.
При выборе котла с электронагревательный элементом на нем оседает накипь, что провоцирует резкое увеличение расхода электроэнергии.
Помещение, в котором устанавливается котел, обязательно должно иметь качественную теплоизоляцию. Иначе много тепла будет расходоваться впустую, что значительно повысит расход электроэнергии.

Правила безопасности при установке электрокотла

Перед установкой электрического котла ознакомьтесь с правилами безопасности:

Убедитесь, что электропитание отключено.
Не устанавливайте котел возле водопровода или вблизи источников воды.
При монтаже электрокотла нельзя использовать запорную арматуру.
Необходимым элементом установки является заземление.
Перед тем, как установить котел, нужно получить разрешение от специальных служб.
Доверяйте ремонт электрокотла только опытному электрику.
Убедитесь, что мощность котла подойдет для данной электропроводки.
В инструкции указано оптимальное расстояние расположения котла.
Материал, из которого выполнена крепежная стена, должен быть негорючим.

Как рассчитать подходящую мощность электрического котла

На современном рынке представлено множество различных моделей электрокотлов. Перед покупкой определитесь, какая мощность котла необходима для обогрева помещения. Учтите разницу температуры в помещении и на улице, состояние окон, дверей, пола, количество комнат. Котлы имеют мощность от 2 до 60 кВт. Для индивидуального отопления используют котлы мощностью от 2 до 20 кВт.

Для приблизительного расчета мощности используем формулу:

F-мощность котла
S - площадь помещения
F1 - мощность котла на 10 м². Но у каждого климатического региона своя средняя мощность:
Для южных регионов - 0,7-0,9 кВт
Для среднего климатического пояса - 1-1,2 кВт
Для северных широт - 1,2-2 кВт
F=S*F1/10

Например, для установки электрокотла в северных широтах в помещении 60 м² необходимая мощность рассчитывается таким образом: 60*1,2/10=7,2 кВт - минимальная мощность электрического котла.

Для того, чтобы в помещении было действительно тепло, необходимо учесть и некоторые другие факторы:

качество теплоизоляции,
количество комнат,
количество и размер окон,
наличие подвала и чердака,
утепление криши,
этажность здания,
конкретные климатические особенности региона,
режим вентиляции.

В целом, подобный рассчет достаточно сложен и заказывается у профессионалов. Но на практике целесообразность таких действий имеется только в том случае, если речь идет о помещении с площадью более 150 м2. Для более компактных квартир достаточно к указанной выше формуле прибавить 1,5 кВт - это и будет минимальная мощность котла.

Установка электрического котла отопления

Электрические котлы отопления про способу крепления разделяют на:

Настенные.
Напольные.

Разница при установке этих видов несущественна. Настенный котел крепится на стену, а напольный к полу. В остальном принцип установки одинаковый.

Для начала подготовьте необходимые инструменты:

Руководство пользователя,
Дрель или перфоратор,
Уровень
Крепежный профиль и установочная планка,
Электропровод,
Определенное количество труб,
Крепежные элементы,
Ключи для подключения котла к отопительной системе,
Кабель с определенным сечением,
Трубы: металлические или металлопластиковые,
Схема монтажа электрического котла.

При установке электрического котла выполните следующее:

Начните с разметки. С помощью карандаша и уровня начертите месторасположение котла. Старайтесь установить котел в комнате подальше от водопроводной системы.
С помощью дрели или перфоратора просверлите необходимые отверстия, убедитесь, что стена с легкостью выдержит вес котла.
Прикрепите крепежный профиль и установочную планку. Пузырьковым уровнем измерьте ровность креплений. Очень важно, чтобы котел был надежно прикреплен к стене. С помощью дюбелей прикрепите котел.
Для установки напольного котла прикрепите к полу специальную металлическую подставку.
Следующим этапом является установка заземления. Некоторые модели электрокотлов не работают без заземления, или загорается специальная лампочка, которая предупреждает об отсутствии заземления. Работа котла без заземления опасна и для дома, и для людей, проживающих в нем. Желательно вывести отдельную линию подачи электроэнергии, так как мощность не всегда позволяет подключить котел к обычному вводному автомату.
Для установки заземления нужно сделать центр заземления. Это несколько металлических штырей, которые соединены между собой арматурой. Штыри заглубляют в землю. Когда котел подключен к отдельному автомату, от него нулевой провод проводят к этим штырям. Таким образом, излишки перенапряжения уходят в землю.
Очень важно правильно рассчитать сечение провода. Чем выше мощность, тем больше сечение. Как выбрать правильное сечение фото:

После того как котел висит на стене, от автомата проведите к нему кабель определенного сечения. Если котел имеет мощность до 6 кВт, подключайте его к однофазному автомату, если мощность составляет от 6 до 12 кВт - к двухфазному, а если выше 12 кВт - потребуется подключение трехфазного автомата. Для подключения однофазного котла нужно купить однофазный автомат безопасности. При подключении трехфазного котла подключаем провода M1, M2, M3. Нулевой кабель подключаем к шине на щитке. Заземление идет к отдельной шине.
Рядом с котлом установите устройство защитного отключения.
Отдельно проводят провода датчиков регулировки температуры и таймера выключения.
Если электронасос и расширительный бак не вмонтированы в котел, то производится их установка. С помощью крепежных элементов и электродрели установите расширительный бак. Насос устанавливается возле котла на трубе подачи воды. Преимущества установки расширительного бака:
- обеспечение горячей водой для бытовых потребностей,
- избежание перенагрева электрокотла,
- экономия электроэнергии.
Соединяем котел, электронасос и расширительный бак между собой с помощью металлопластиковых или металлических труб.
Постарайтесь спрятать все электропровода в кабель-каналы. Установите защитный кожух.
Следующий этап - подключение котла к системе отопления. Для начала нужно перекрыть воду с помощью запорного крана. С помощью фланцев и муфт прикрепляем котел к трубопроводу.

Схема монтажа электрокотла:

Завершающий этап - подключение котла к электроснабжению. Перед этим убедитесь, что проведено заземление и все провода подключены правильно. Расстояние между контактами должно быть 0,03 см. Как только аппарат начал работу, включаем водоснабжение и проверяем работу.
Если есть необходимость нужно удалить лишний воздух с системы и проверить котел во всех режимах. Это делают с помощью насоса или компрессора, создавая необходимое давление.

Если установка котла производится в систему отопления, которая использовалась раньше, то ее нужно тщательно промыть специальными средствами.
Лучше всего использовать электрокотел, как дополнительный вариант обогрева помещения.
При отсутствии навыков работы с электроприборами - доверьте установку электрокотла специалистам.
Если устанавливаемый котел относится к электродному виду, нужно установить следующие комплектующие: манометр, воздухоотводчик, обратный клапан.
При использовании системы открытого типа необходимо установить запорную арматуру.
Лучше всего проводить заземление медным кабелем сечение, которого составляет 4 мм.
С одной стороны оставьте место для проведения технических работ при неисправностях котла.
На обратной линии системы отопления установите фильтр.

Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Преимущества и недостатки применения электрических котлов

Конкурентным преимуществом установки электрического котла в частном доме считается высокий уровень комфорта эксплуатации при минимуме затрат. Также среди достоинств силового оборудования отмечают следующие моменты:

высокий уровень КПД, относительно компактные размеры, неприхотливость в эксплуатации;
широкий диапазон мощности. Несложно подобрать модель оптимальной производительности для отопления площадей различной величины;
не требуется разрешение для монтажа конструкции;
безопасность эксплуатации, простота монтажа и обслуживания;
экологичность оборудования.

К тому же модели электрических котлов отопления представлены в демократичном ценовом сегменте.

Большой минус применения электрических теплосиловых агрегатов – значительный уровень потребления электроэнергии. Чтобы нивелировать проблему, можно установить котельное оборудование с подключением к буферной емкости. Помимо дороговизны потребляемых энергоресурсов, также среди недостатков приборов отмечают необходимость заземления и риск поражения током.

Правила и особенности установки

Для установки электрического котла отопления своими руками необходимо тщательно изучить инструкцию, которая прилагается к изделию. Монтаж предусматривает несколько этапов:

подготовка места установки и монтаж креплений. Поверхность, на которой устанавливается теплосиловой агрегат, необходимо отделать огнеупорной панелью. Для предотвращения перекосов кронштейны подгоняют с помощью строительного нивелира;
заземление. В целях электробезопасности в схеме установки электрического котлапредусматривается подсоединение силового устройства к заземляющей шине. Применяется медный провод сечением от 4 мм. Проводник подключается к нулевой клемме в нижней части корпуса;
устанавливают циркуляционный насос и расширительный бак, если они не предусмотрены в конструкции котла отопления.

При пусконаладочных работах особое внимание уделяется таким моментам, как герметичность всей системы и удаление лишнего воздуха. Далее оборудование тестируется на различных рабочих режимах.

Обвязка электрического отопительного котла

Обвязка электрокотлов предусматривает следующие элементы:

циркуляционный насос – прибор призван обеспечить перемещение теплоносителя по контуру для передачи тепловой энергии отопительным приборам;
расширительный бак – конструкция предназначена для приема излишков теплоносителя при его чрезмерном перегреве;
предохранительный клапан – функционал срабатывает исключительно в аварийных ситуациях, к примеру, при закипании рабочей среды при остановке насоса или переполнении бачка. Действие этого элемента обвязки предусматривает сброс избытка теплоносителя в канализацию;
автоматический воздухоотводчик – его задача заключается в самостоятельном выводе воздуха из контура. Отсутствие прибора чревато затруднением циркуляции рабочей жидкости в системе;
манометр – призван отслеживать уровень давления в контуре, применяется прибор со значением от 4 бар.

По регламенту монтаж электрического котла отопления обязательно сопровождается установкой группы безопасности.

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла.

Особенности расположения обвязки котельного оборудования

Регламент строго обязывает устанавливать каждую единицу обвязки в определенном участке системы:

группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Инструменты и материалы

Перед установкой электрического котла отопления своими руками необходимо подготовить набор инструментов, приспособлений и материалов:

дрель с соответствующими наконечниками для подготовки отверстий под крепежи;
монтажная планка;
крепежные элементы, соединительные детали.

Также понадобятся трубы, которые выбирают по расчетным данным, и кабель определенного сечения.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
если предусмотрена обвязка с буферной емкостью;
если предстоит соединение с бойлером косвенного нагрева;
электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом;
насос и грязевик можно установить как на подаче, так и на обратке;
трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Как организовать подключение к самотечной сети отопления открытого типа?

Обвязка электрического котла с гравитационной системой отопления выполняется по следующей схеме:

на верхней точке сети устанавливается открытый расширительный бак, после него ставится отсекающий кран;
трубопроводы обоих направлений прокладываются с уклоном 3 мм/погонный метр;
циркуляционный насос ставится на байпасе.

Так как для обеспечения стабильного самотека рекомендуется высота вертикали между электрическим котлом и резервуаром в 2 метра, расширительный бачок выносится на чердачное помещение.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

к розетке подключают приборы мощностью до 3,5 кВт;
силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.
